Touchpoint Plus. Zupełnie nowy wymiar zarządzania detekcją gazów

Transkrypt

1 Touchpoint Plus Zupełnie nowy wymiar zarządzania detekcją gazów

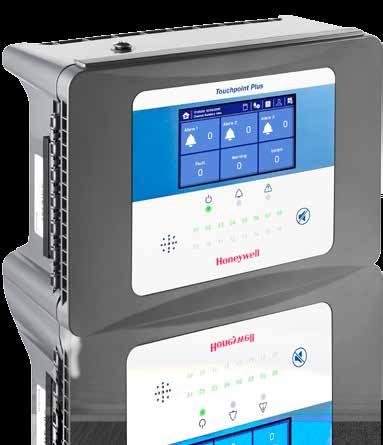

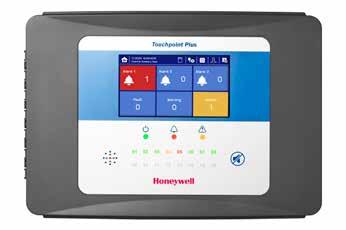

2 Touchpoint Plus Gwarancja niezawodnej detekcji Niezawodność zapewnia Honeywell najbardziej godni zaufania eksperci w dziedzinie wykrywania gazów Wbudowane rezerwowe zasilanie bateryjne nieprzerwana dostępność Solidna, wstrząsoodporna obudowa dla różnych środowisk przemysłowych Szeroki zakres możliwości Zgodność z całą gamą detektorów gazów firmy Honeywell Zasilanie alarmów audiowizualnych upraszcza instalację w obiekcie Konfiguracja zawiera łatwą logikę grupowania i głosowania alarmów dla osób bez specjalistycznej wiedzy Zgodność z urządzeniami nowej generacji Łatwa obsługa i wydajność Szybkie i proste instalowanie, konfigurowanie, uruchamianie i konserwacja Łatwe diagnozowanie, zarządzanie danymi i raportowanie Skrócony do minimum czas przeszkolenia Duży kolorowy ekran dotykowy LCD Obsługa w wielu językach Jednoznaczny zielony/żółty/czerwony wskaźnik stanu Touchpoint Plus wyznacza zupełnie nowy poziom zarządzania niewielkim systemem detekcji gazów. Touchpoint Plus jest łatwą do skonfigurowania naścienną centralką, która obsługuje do ośmiu kanałów detekcji gazów. Dzięki modułowej budowie sterowanie i konfiguracja mogą obejmować potrzebne elementy w najróżniejszych zastosowaniach. Cechą charakterystyczną centralek serii Touchpoint jest przyjazny dla użytkownika interfejs z ekranem dotykowym. W systemie Touchpoint Plus ta funkcja jest jeszcze wygodniejsza. Dzięki temu wyjątkowemu interfejsowi sprawdzanie stanu systemu jest jeszcze łatwiejsze wystarczy jedno spojrzenie i już można podejmować odpowiednie decyzje. Intuicyjny wielojęzyczny interfejs upraszcza obsługę i nie wymaga czasochłonnego szkolenia. Wizualizacja stanu kolorami znanymi z ulicznej sygnalizacji świetlnej zapewnia jednoznaczną ocenę stanu nawet z dużej odległości. System Touchpoint Plus standardowo zawiera bogaty zestaw wyjść, w tym zarówno wspólne alarmy, jak i specjalne wyjścia zasilające zdalne sygnalizatory audiowizualnych. Modułowa konstrukcja sprawia, że system można dostosować do konkretnego zastosowania. Dobierając odpowiedni detektor do współpracy ze sterownikiem, można liczyć na znaczne zmniejszenie kosztów uruchomienia i eksploatacji. Partnerzy z naszej globalnej sieci oraz wyznaczeni specjaliści do spraw aplikacji ułatwią dobór odpowiedniego rozwiązania dla potrzeb klienta. Wszystkie funkcje są w zasięgu ręki, użytkownik obsługuje system z poczuciem pewności, że bezpieczeństwo osób oraz zdolność produkcyjna są zapewnione.

3 Wyjątkowy sposób obsługi Zupełnie nowy poziom obsługi Chcesz w pełni wykorzystać możliwości sterownika? Wykonanie z myślą o łatwości i pewności obsługi Chcesz mieć całkowitą pewność, że wszystko działa prawidłowo? Konstrukcja spełniająca najwyższe normy jakości i niezawodności Potrzebujesz prostego i kompleksowego rozwiązania? Łatwe zamawianie, instalacja i serwis świadczony przez ekspertów w dziedzinie wykrywania gazu Chcesz uprościć konfigurację systemu? Intuicyjny, ergonomiczny ekran dotykowy maksymalnie ułatwia konfigurację Chcesz podejmować szybkie i uzasadnione decyzje? Błyskawiczny odczyt stanu systemu, gdy czas nagli Chcesz wiedzieć, co się dzieje? Wyświetlanie bieżących i historycznych danych, analiza wskazań i wiele innych funkcji Duży kolorowy ekran dotykowy LCD z obsługą w wielu językach Wbudowany brzęczyk Czytelne zbiorcze wskaźniki stanu (zielony, żółty, czerwony) Wyciszenie/zerowanie Wskaźniki stanu poszczególnych kanałów (zielony, żółty, czerwony)

4 Rozwiązanie oparte na jednym systemie Oferowane przez rozwiązanie oparte na jednym systemie spełni Twoje wymogi dotyczące bezpieczeństwa Przekaźniki, urządzenia wykonawcze oraz alarmy optyczne i akustyczne Uniwersalny przetwornik XNX Chmura Touchpoint Plus to niezawodne rozwiązanie służące zapewnieniu bezpieczeństwa małych systemów wykrywania gazu w rozmaitych zastosowaniach i gałęziach przemysłu. Karta SD Sensepoint System Touchpoint Plus jest sercem systemu wykrywania gazu i pracuje z najlepszymi w branży detektorami gazu i urządzeniami wykonawczymi oraz alarmami dźwiękowymi i wizualnymi z oferty Honeywell, tworząc kompleksowe rozwiązanie, które można dowolnie konfigurować. i w zasilanej pętli prądowej Użytkownik końcowy Typowy przykład niewielkiego systemu wykrywania gazów opartego na centralce Touchpoint Plus i katalityczne z mostkiem mv Legenda Centralka Touchpoint Plus Detektor gazu Alarm optycznoakustyczny

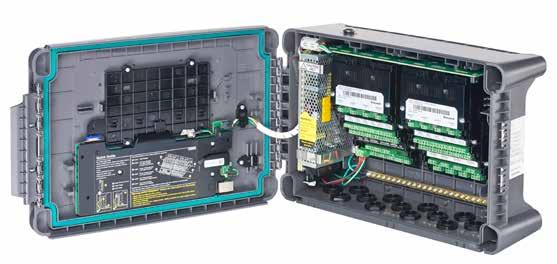

5 Cel: szybkość i niezawodność System Touchpoint Plus, wykonany z odpornego na uderzenia tworzywa polimerowego, jest uniwersalny i wytrzymały. Charakteryzuje się odpornością na pył i wodę. Został poddany próbom w najtrudniejszych warunkach otoczenia, jakie występują u naszych klientów w pomieszczeniach i na zewnątrz budynków. Dzięki temu można mieć pewność, że system Touchpoint Plus stawi czoła wyzwaniom w środowisku przemysłowym od maszynowni po zakłady chemiczne. System Touchpoint Plus jest dostarczany z fabrycznie przewierconymi i uszczelnionymi wlotami kablowymi oraz wyjątkowym warstwowym układem wewnętrznych elementów, co ułatwia dostęp i sprawia, że montaż wymaga mniejszych nakładów czasu i pieniędzy Moduł główny 2. Moduł wejść 3. Moduł wyjść przekaźnikowych Moduł wyjść ma 5. Zasilanie Moduł wyświetlacza 7. Ekran dotykowy 8. Akumulator do zasilania rezerwowego Opcje konfiguracji systemu Wersja standardowa Zasilanie dedykowane dla sygnalizatorów optycznych i akustycznych Zbiorcze wyjścia alarmowe, jedno sygnalizujące usterkę i dwa konfigurowalne Rejestrowanie danych na karcie SD Wejścia zdalnego zerowania i blokady Opcje Wybór między zasilaniem sieciowym AC a zasilaniem DC Opcjonalny akumulator do zasilania rezerwowego Do wyboru 2, 4 lub 8 wejść ma lub mv Opcjonalny moduł rozszerzenia z maksymalnie 16 wejściami* Karta SD Zdalna blokada Zdalne zerowanie Do wyboru 12 lub 24 wyjścia przekaźnikowe Do wyboru 4 lub 8 wyjść ma Opcjonalny interfejs Modbus RTU (RS-485)* Opcjonalny interfejs TCP/IP Modbus/HTTP* *Aby sprawdzić dostępność, należy skontaktować się z firmą. Alarm 1 Sygnalizator Alarm 2 Błąd optyczny Usterka Konfigurowalne Przekaźniki Przekaźniki 4 20 ma 4 20 ma Zasilanie dedykowane dla sygnalizatorów optycznych i akustycznych Brzęczyk Zasilacz Alarm 1 Błąd 0 Alarm Ostrzeżenie 0 Alarm 3 Blokada Przekaźniki stanu systemu Wyciszenie/zerowanie Akumulator do zasilania rezerwowego 12 wyjść 12 wyjść 4 wyjścia Wejścia/wyjścia 110/220 V AC V DC 2, 4 wejścia lub 8 wejść i 2-przewodowe 4 20 ma i 3-przewodowe 4 20 ma i 3-przewodowe, mostek mv 4 wyjścia

6 Instalacja Szybka i łatwa instalacja z myślą o oszczędności czasu i pieniędzy System Touchpoint Plus można zamontować bezpośrednio na ścianie albo przy użyciu opcjonalnej płyty montażowej do łatwiejszej instalacji przez jedną osobę. Po otwarciu mocowanej na zawiasach przedniej pokrywy w środku widać dużo miejsca na przewody oraz wyjątkowy, ułatwiający dostęp warstwowy, układ zacisków. Otwory pod wpusty kablowe są fabrycznie przewiercone i uszczelnione, więc można je od razu wykorzystać, co dodatkowo skraca czas i obniża koszt montażu. 156 mm 300 mm System Touchpoint Plus posiada 13 fabrycznie przewierconych i uszczelnionych otworów dla dławnic kablowych PG16/M20. Montaż bezpośrednio na powierzchni 426 mm Opcjonalna płyta montażowa Podłączanie czujników zgodne z szeroką gamą urządzeń obiektowych 4 20 ma +24 V DC +VE SIG 66 Ω -VE 0 V DC i 2-przewodowe, zasilana pętla 4 20 ma Moduł wejść ma Touchpoint Plus 4 20 ma +24 V DC +VE SIG 66 Ω -VE 0 V DC i 3-przewodowe, źródło prądu Moduł wejść ma Touchpoint Plus 4 20 ma +24 V DC GND Zewnętrzne zasilanie 24 V DC +24 V DC +VE SIG 66 Ω -VE 0 V DC i 3-przewodowe, zewnętrzne zasilanie Moduł wejść ma Touchpoint Plus czułości o nis. czułości + Sygnał _ +V Sygnał i 3-przewodowe, mostek mv -V Moduł wejść mv Touchpoint Plus Dostępne detektory gazów Sensepoint Signalpoint 705 Searchpoint Optima Plus Proste czujniki, obsługa z centralki, możliwość podłączenia 8 szt. do Touchpoint Plus Sensepoint XCD Seria 3000 MkII/MKIII RAEGuard II PID Zaawansowane przetworniki, dostępna obsługa lokalna, możliwość podłączenia do 8 szt. do Touchpoint Plus Uniwersalny przetwornik XNX Searchline Excel Kombinacje powyższych Zaawansowane przetworniki, specjalna konfiguracja i kalibracja na obiekcie, monitorowanie do ośmiu urządzeń z zewnętrznym zasilaniem zależnie od potrzeb Uwaga: Inne urządzenia obiektowe dostępne na życzenie.

7 Dane techniczne i informacje dotyczące zamawiania Specyfikacja ogólna Wielkość systemu Typ wejść Wymiary (wersja do montażu na ścianie) Materiał obudowy Masa Interfejs użytkownika (UI) Wyświetlacz Wskaźniki wizualne Alarm dźwiękowy Przycisk Język menu Zasilacz Zasilanie AC Zasilanie DC Pobór mocy Warunki otoczenia Warunki pracy Warunki przechowywania Kod zamówieniowy Maks. 8 kanałów dla modułu podstawowego, maks. 16 kanałów z modułem rozszerzenia* 2- lub 3-przewodowe, ma, mv, maks. 15 W na kanał, łącznie maks. 40 W (z wyjściami zasilającymi sygnalizatory optyczne/akustyczne) / łącznie 68 W (bez zasilania sygnalizatorów optycznych/akustycznych) 426 mm 300 mm 156 mm (16,8 11,8 6,1 cala) Poliwęglan ABS Maks. 8,5 kg (18,7 funta) 7-calowy kolorowy ekran dotykowy LCD. Graficzny interfejs użytkownika 3 diody LED dla alarmów zbiorczych. Dioda LED na każdy kanał. Zielony: normalna praca; żółty: błąd, blokada; czerwony: alarm 70 db w odl. 1 m Wspólny do zerowania/wyciszania angielski, francuski, niemiecki, włoski, holenderski, hiszpański, portugalski, rosyjski, chiński 110/220 V AC, Hz, ręczne przełączanie V DC (+/-10%), typowe 24 V DC Maks. 105 W (z detektorami i urządzeniami zewnętrznymi) Od -10 C do +55 C (od 14 F do +131 F) dla pracy ciągłej, wilgotność względna do 95% (bez kondensacji), IP65 i NEMA 4X Centralka: od -25 C do +60 C (od -13 F do +140 F), wilgotność względna do 95% (bez kondensacji) Dostępne wejścia/wyjścia Wejście 4 20 ma 2- lub 3-przewodowe, moduły z 2/4/8 kanałami Dostępne wejścia/wyjścia ciąg dalszy Katalityczne detektory gazów palnych (modele Wejście mv Honeywell). Moduły z 2/4/8 kanałami Moduł z 2 kanałami ma i 2 kanałami mv lub Wejście dwufunkcyjne* moduł z 4 kanałami ma i 4 kanałami mv 12 lub 24 wyjścia przekaźnikowe, styki przełączne NO/C/NC, 5 A przy 30 V DC/250 V AC, Wyjście przekaźnikowe konfigurowalne przez użytkownika zasilone/ niezasilone, zwierne/rozwierne, zwłoka czasowa 4 lub 8 izolowanych wyjść (zasilana pętla Wyjście 4 20 ma prądowa) ma, 0 22 ma, 0 100% FSD = 4 20 ma Wejścia wspólne Zdalne zerowanie, zdalna blokada Cztery wyjścia zasilające sygnalizatory optyczne/ Wyjścia wspólne akustyczne dla alarmów i błędów pracy, trzy zbiorcze wyjścia alarmowe Zgodność z normami Kompatybilność elektromagnetyczna i bezpieczeństwo elektryczne Wydajność pracy* Nienaruszalność bezpieczeństwa* Inne Akumulator do zasilania rezerwowego Rejestrowanie danych EMC/RFI (EN 50270:2015) LVD (EN :2010) CSA-C22.2 nr UL (wydanie trzecie) i 508 Skonstruowany, aby spełniać: EN 50271:2010; EN :2007; EN /-2/-3:2015; EN 50104:2010 C22.2 nr 152-M1984, ISA Skonstruowany, aby spełniać: IEC/EN 61508:2010 i EN 50402:2005+A1:2008 certyfikat SIL2 Akumulator litowo-jonowy 22,2 V, pojemność 2600 mah (>30 minut pracy typowego systemu) Konfiguracja, zdarzenia i dane *Aby sprawdzić dostępność, należy skontaktować się z firmą. Zasilanie A: AC D: DC Wersja montażowa W: montaż naścienny Opcjonalne wyjścia 4: 4 kanały, wyjście ma 8: 8 kanałów, wyjście ma N: brak wyjścia ma Akumulator В: akumulator do zasilania rezerwowego N: brak Nazwa produktu TPPLBAWA8S8BNNN Do użycia w przyszłości Typ modułu В: moduł podstawowy Opcjonalne wejścia A2: 2 kanały, wejście ma A4: 4 kanały, wejście ma A8: 8 kanałów, wejście ma V2: 2 kanały, wejście mv V4: 4 kanały, wejście mv V8: 8 kanałów, wejście mv Opcjonalne przekaźniki S: 12 przekaźników D: 24 przekaźniki N: bez przekaźników
