1 KATALOG URZĄDZEŃ eurotech PARTNER TECHNICZNY ul. Pomyślna 2, Bobrowiec tel tel

2 Spis treści: 2 Wprowadzenie 4 Seria ER2 10 Seria ED 12 Seria EQ 14 Seria LB 16 Seria LX WCIĄGNIKI KITO Wysoka jakość i wielofunkcyjne warianty produktu. Produkty Kito poszerzają potencjał wszystkich sektorów przemysłu. Made in Japan! 18 Seria CX 20 Seria CF 22 Seria CB 24 Seria CB ATEX 26 Seria SHB 28 Seria ER2 krótka 30 Seria TK 32 Wózki Współpraca dla sukcesu Nasze kluczowe kompetencje w dziedzinie wciągników skupiamy wokół dążenia do innowacji i ugruntowania specjalistycznej wiedzy naszych pracowników. Gwarantuje to bezpieczeństwo i jakość, którą zapewniają tylko oryginalne produkty KITO. Wraz z każdym wciągnikiem, firma KITO oferuje swoim klientom doskonałe połączenie bezpieczeństwa, funkcjonalności i niezawodności. Szereg zabezpieczeń oraz szeroki zakres produktów w połączeniu z certyfikacją GS gwarantują długą żywotność, wysoką niezawodność i minimum konserwacji, co przekłada się na wysoką opłacalność. Dla KITO innowacja nie oznacza czegoś, o czym nigdy wcześniej nie słyszano. Innowacyjność oznacza także ciągłe, ewolucyjne udoskonalanie udanych produktów, skupiające się na bezpośrednich potrzebach klientów oraz zmieniających się wymaganiach. Dokładamy wszelkich starań, by uczynić nasze doskonałe produkty jeszcze lepszymi, dlatego też wciągniki KITO często na nowo definiują technologię w swojej branży, co jest dowodem jakości oferowanej przez KITO. 2 Nasz w pełni rozwinięty system kontroli zapasów gwarantuje naszym klientom optymalną dostępność pełnej gamy naszych produktów, stale dostosowywanej do potrzeb rynku. Kompleksowa sieć przedstawicieli handlowych i partnerów gwarantuje dostawy i dowóz na miejsce niezbędnych części zamiennych o każdej porze. Każdy z naszych dystrybutorów zapewnia rzetelny i kompleksowy serwis produktów, obejmujący konserwację zgodnie z przepisami BHP, potencjalne naprawy i instalację sprzętu. To partnerstwo, na którym można polegać. Autoryzowany dystrybutor i serwis produktów KITO na Polskę firma: EUROTECH Partner Techniczny ul. Pomyślna 2, Bobrowiec tel tel biuro@eurotech.me

3 Niklowane łańcuchy nośne Klasa DAT (G80), zgodnie z normą EN Klasa V (G100), zgodnie z normą EN WCIĄGNIKI KITO - KITO GWARANCJA HOISTS - ALWAYS BEZPIECZEŃSTWA ON THE SAFE SIDE Imponujące zalety - tym właśnie wyróżniamy się na tle konkurencji. KITO jest jedynym producentem na świecie, który nikluje swoje łańcuchy nośne. Proces powlekania powierzchni nie wymaga gazowania, ponieważ powierzchnia niklu jest przepuszczalna dla cząsteczek wodoru. Nikiel jest dobrze znany ze swojej odporności na słone powietrze, wodę, rozcieńczone kwasy i większość ługów. 3

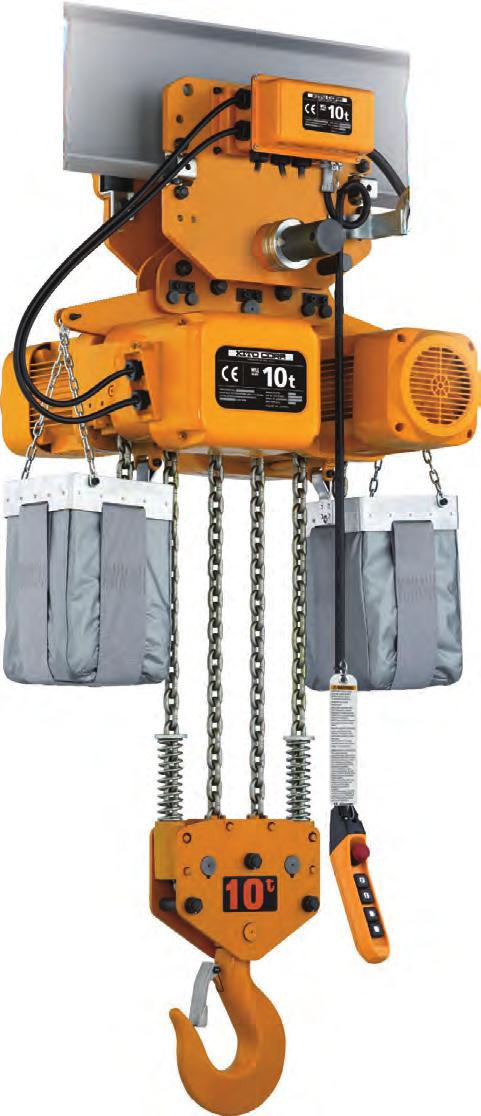

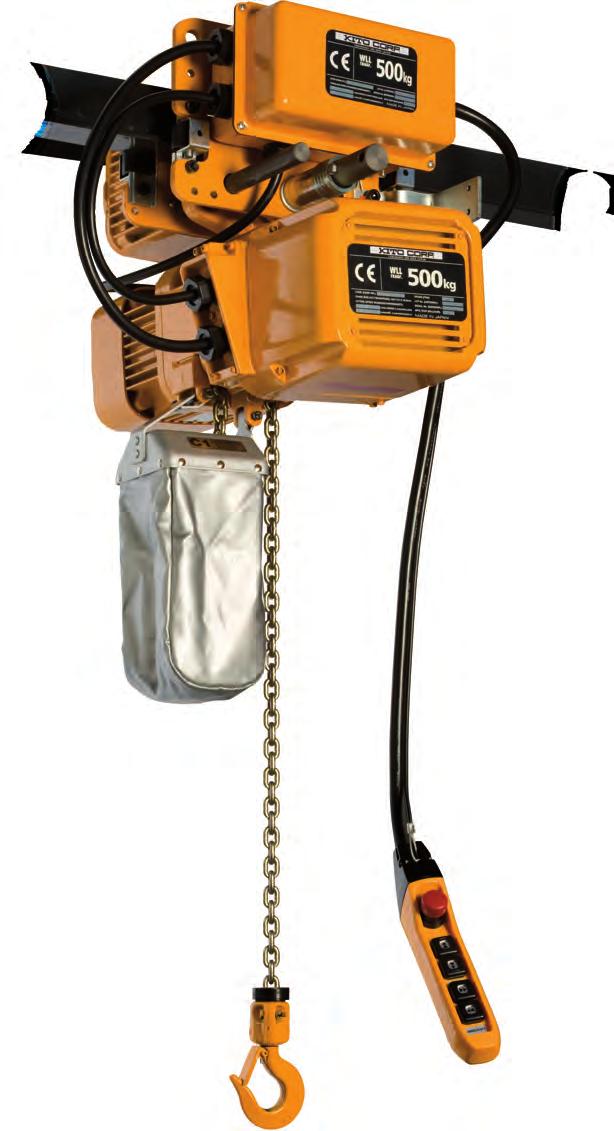

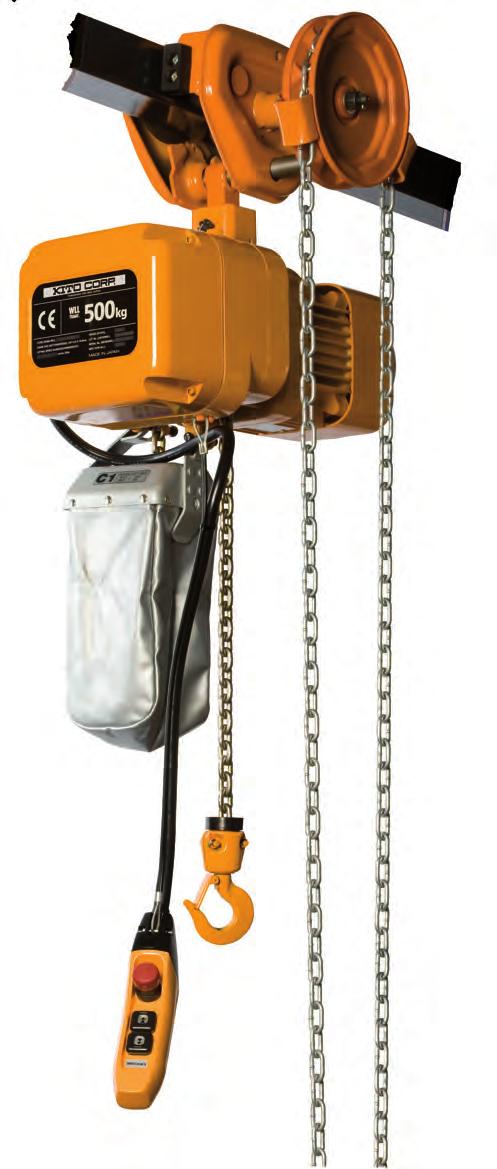

4 Elektryczny wciągnik łańcuchowy Seria ER2 do 20 t (większe nośności na zamówienie) Nowość Trwały, bezpieczny, przyjazny w obsłudze Imponujące zalety. W rozwoju ER2 firma KITO skupiła się na funkcjonalności. Oznacza to, że mocny i solidnie zbudowany wciągnik może łatwo spełniać swoją rolę w technologii kierunkowej przetwornicy częstotliwości lub 24-woltowym sterowaniu stycznikowym bez zewnętrznych dodatków. 10 LAT gwarancji na hamulec! Na podstawie długotrwałych testów ER2 można sklasyfikować w klasie FEM jako 3m. Odnosi się to do w sumie 5 modeli w dolnym zakresie nośności, posiadających przetwornicę częstotliwości i dwie częstotliwości obrotów. Tak więc ER2 może być stosowany w podwójnym resursie, tj godzin pod pełnym obciążeniem. Made in Japan! 4 ER2-003 Rodzaj podwieszenia: hak Dostępna opcja z dwiema prędkościami podnoszenia

5 Standard: > Falownik do dwóch prędkości > 400 V / 50 Hz / 60 Hz > Licznik roboczogodzin > Ergonomiczny przycisk sterowania > Sterowanie stycznikowe do pojedynczej prędkości podnoszenia > Hamulec elektromagnetyczny KITO HOISTS - ALWAYS ON THE SAFE SIDE > Wyłącznik krańcowy góra-dół > Płócienny magazyn na łańcuch > Niklowany łańcuch nośny klasy DAT (G 80), zgodnie z normą EN > Osłona termiczna > Sprzęgło cierne z włókna węglowego ER2M005 W komplecie z wózkiem silnikowym MR2 Dostępne są dwie prędkości podnoszenia i przemieszczania ER2SG005 W komplecie z wózkiem przekładniowym TSG Dostępna opcja z pojedynczą prędkością podnoszenia 5

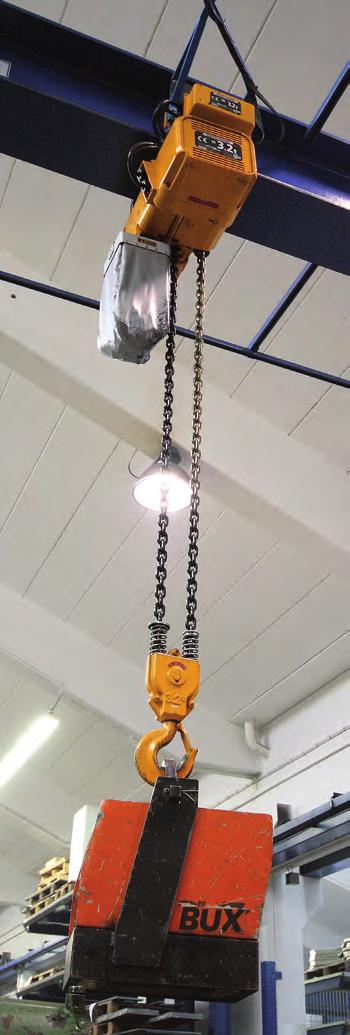

6 Elektryczny wciągnik łańcuchowy Seria ER2 do 20 t (większe nośności na zamówienie) Nowość Trwały, bezpieczny, przyjazny w obsłudze W tym modelu dominują funkcjonalność i rzeczywiste wartości. Ten wciągnik wyróżnia się szczególnie ze względu na dużą rozpiętość udźwigu, która daje klientowi wiele możliwości. Ładowności od 125 kg do 20 t obejmują szeroki zakres zastosowań. Różnorodność (począwszy od wózka manualnego do 5 ton i zastosowania wózka przekładniowego lub silnikowego do 20 ton) nadaje produktowi cechy uniwersalnego urządzenia podnoszącego. 10 LAT GWARANCJI na hamulec! Made in Japan! 6 ER2-100 Rodzaj podwieszenia: hak Dostępna opcja z pojedynczą prędkością podnoszenia

7 Opcje: > Wózek przekładniowy > Zwykły wózek > Wózek silnikowy > Elektryczny ogranicznik przeciążenia > Dodatkowy hamulec (mechaniczny) > Zdalne sterowanie radiowe > 500 V / Sterowanie stycznikowe > 230 V / 50 Hz / 60 Hz, 3 fazy > Ogranicznik poziomu przy podnoszeniu / opuszczaniu > Akustyczny sygnał przeciążenia KITO HOISTS - ALWAYS ON THE SAFE SIDE ER2M100 W komplecie z wózkiem silnikowym MR2 Dostępna jest jedna prędkość podnoszenia i przemieszczania ER2SG075 W komplecie z wózkiem przekładniowym TSG Dostępna opcja z pojedynczą prędkością podnoszenia 7

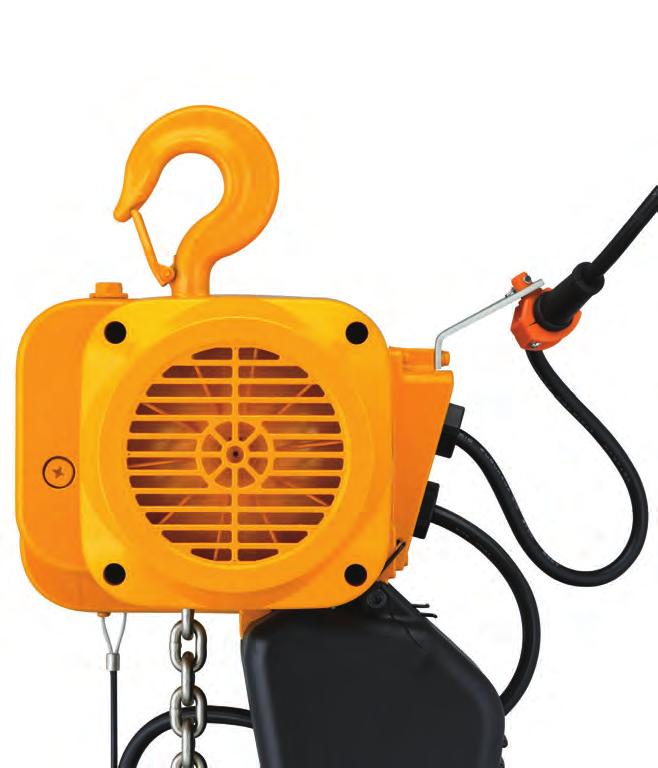

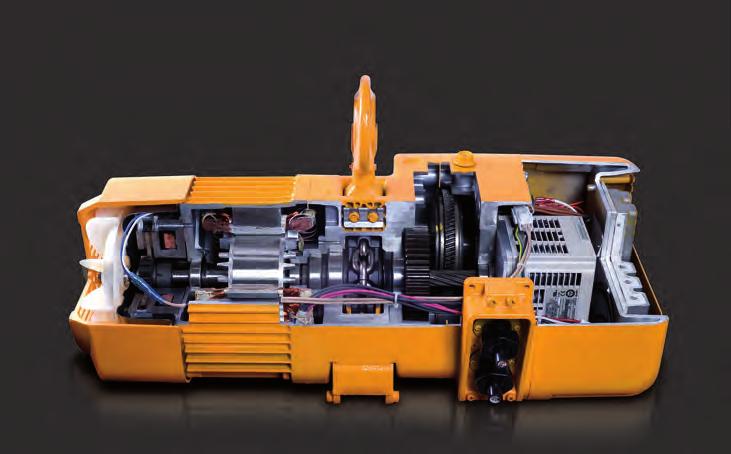

8 Niezawodność ER 2 posiada 4-biegunowy wysokowydajny silnik o zwiększonej wentylacji i cichszej pracy. Imponujące oceny wydajności i cyklu ER2 osiąga ocenę 3m w klasyfikacji FEM (M6 ISO) dla udźwigu do 500 kg, przy maksymalnej eksploatacji do 60%. Ten trwały wciągnik jest produktem o wysokiej wydajności, gotowym do pracy w trudnych warunkach eksploatacyjnych i zaprojektowanym do zadań specjalnych. Koła zębate są zalane olejem, co zwiększa odporność na ścieranie przy jednoczesnej poprawie chłodzenia. Zastosowania przyjazne dla środowiska W celu ograniczenia negatywnego oddziaływania na środowisko, firma KITO zakazała użycia szkodliwych substancji, a konkretnie sześciu, które są wymienione w europejskiej dyrektywie RoHS (Restriction of Hazardous Substances). Oszczędność energii ER2 zużywa średnio o 20-25% mniej energii elektrycznej niż jego poprzednik, ER. Cichsza praca Wykorzystanie falownika, silnika czterobiegunowego, jak również hamulca elektromagnetycznego zmniejsza emisję hałasu podczas pracy i hamowania. 8

9 Standardowa konfiguracja: > 400V / 50Hz > Przetwornica częstotliwości dla dwóch prędkości podnoszenia > Sterowanie stycznikowe do pojedynczej prędkości > Licznik roboczogodzin: godziny pracy/liczba uruchomień > Ergonomiczny przycisk sterowania > Hamulec elektromagnetyczny > Niklowany łańcuch nośny klasy DAT (G80), zgodny z normą EN > Wyłącznik krańcowy góra-dół > Płócienny pojemnik na łańcuch > Osłona termiczna > Sprzęgło cierne z włókna węglowego Opcje: > 500 V / Sterowanie stycznikowe KITO > 230 HOISTS V / 50 - ALWAYS Hz / 60 ON Hz, THE 3 fazy SAFE SIDE > Zderzaki gumowe dla wózków silnikowych > Dodatkowy hamulec mechaniczny > Elektryczny ogranicznik przeciążenia > Akustyczny sygnał przeciążenia > Zdalne sterowanie radiowe > Regulacja prędkości > Wyłącznik krańcowy poziomu > Stalowy pojemnik na łańcuch > Wersje wózka: silnikowy, przekładniowy i zwykły Zawieszenie haka górnego: 5. Przycisk sterowania: 9. Osłona termiczna silnika: 13. Bezpośrednie okablowanie: Hak lub napowietrzny montaż zawieszenia Ergonomiczny design, Czujnik odcina zasilanie Łatwy do podłączenia i odłączenia, może być bardzo łatwo podpięty ulepszona trwałość w przypadku przegrzania przy użyciu specjalnych łączników lub zdemontowany (z wyjątkiem korpusu F) 6. Hak dolny: 2. Korpus z odlewu aluminiowego: Obrotowy o 360, eliminuje skręcenie 10. Prowadnica łańcucha: 14. Licznik roboczogodzin i cykli podnoszenia. Bardzo solidna konstrukcja, niezwykle wytrzymały korpus łańcucha obciążeniowego Zaprojektowana dla, Są zintegrowane zapewnienia płynnego podawania w przetwornicy częstotliwości. 3. Pojemnik na łańcuch: 7. Zewnętrzny wentylator silnika: Zapewniają sprawną kontrolę Płócienny pojemnik na łańcuch Rama silnika z odlewu aluminiowego z 11. Przekładnia: okresów między przeglądami zewnętrznymi reduktorami wentylatora silnika Walcowe koła zębate zapewniają sprawną i cichą pracę 15. Wyłącznik krańcowy góra-dół: 4. Łańcuch nośny: 8. Hamulec elektromagnetyczny: Wyłącza silnik gdy Niklowany łańcuch nośny, Wytwarza dużą siłę hamowania 12. Sprzęgło cierne: zostanie osiągnięty najwyższy/najniższy punkt klasa DAT (G 80), zgodnie z normą EN818-7 i zabezpiecza ładunek Ochrona przed przeciążeniem, które przerywa dopływ mocy z silnika Capacity Udźwig Type kg ER2-001H 125 ER2-003IS 250 ER2-003IH Silnik Lifting podnoszący motor Prędkość Lifting podnoszenia speed m/min m/min Load Łańcuch Chain Net Waga Additional Waga dod. Body Wymiary Moc 50 Hz Chain netto 1 m Class Klasa Test Obciążenie load Weight Weight per Size Output Rating 50 Hz ED % Dia x x Cięgna ISO/FEM kg próbne kg kw %ED Szybko Fast Slow Wolno falls kg kg 1m podnoszenia lift B ER2-005IL C ER2-005IS 0.9 ER2-010IL 1000 D ER2-010IS 40/20 ER2-016IS ER2-020IL E 2000 ER2-020IS ER2-025IS 2500 F 3.5 ER2-032IS 3200 E ER2-050IS 5000 F PRESET ADJUSTABLE 1.4 PRESET ADJUSTABLE 0.9 PRESET ADJUSTABLE 1.3 PRESET ADJUSTABLE 0.4 PRESET ADJUSTABLE 0.7 PRESET ADJUSTABLE 0.3 PRESET ADJUSTABLE 0.7 PRESET ADJUSTABLE 0.4 PRESET ADJUSTABLE 0.4 PRESET ADJUSTABLE 0.7 PRESET ADJUSTABLE 0.6 PRESET ADJUSTABLE 0.4 PRESET ADJUSTABLE x M6/3m x x M5/2m x x 1 M4/1Am x x * Uwaga: Prędkość szybka jest fabrycznie ustawiona na maksymalną przez KITO. Prędkość można regulować między szybko a wolno. Większe moce na zamówienie. 9

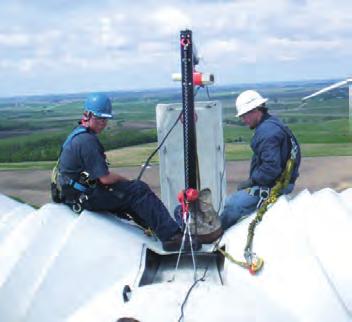

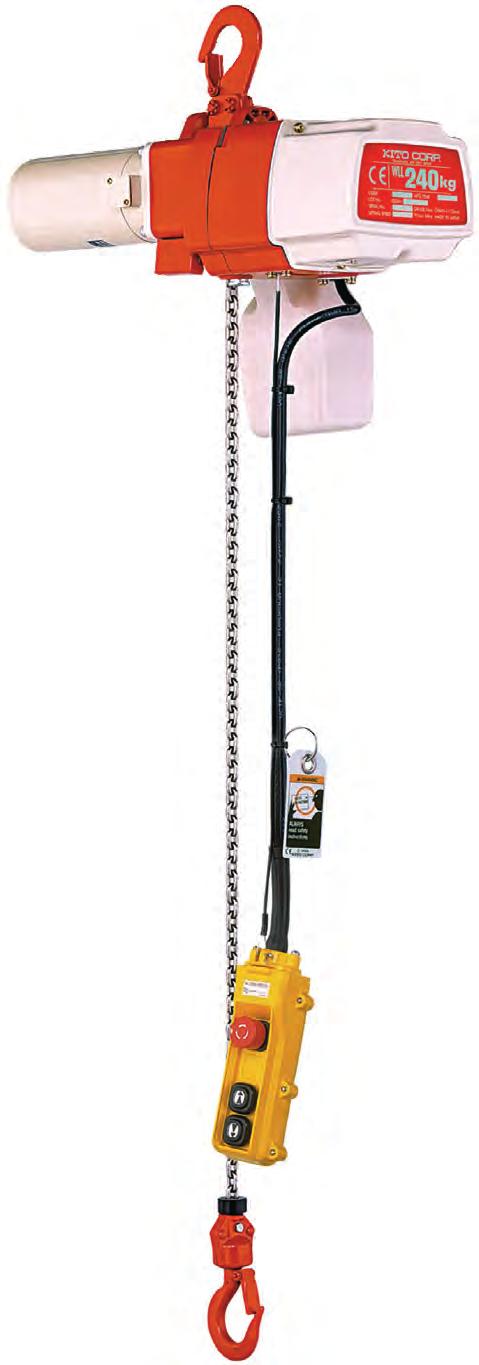

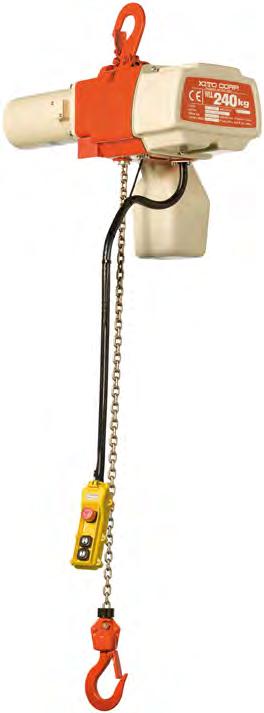

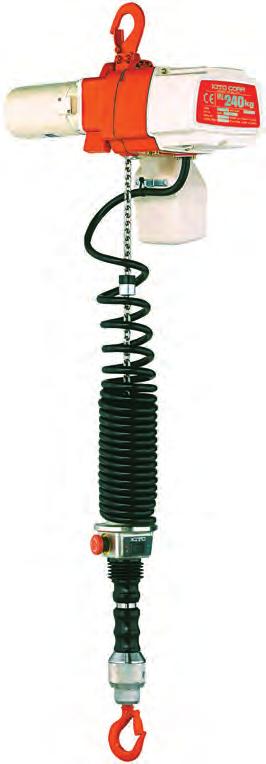

10 Elektryczny wciągnik łańcuchowy Seria ED do 480 kg Szybki kompaktowy, lekki, niezawodny Dzięki nowej, lekkiej masie 12 kg i nośności 100 kg, może być szybko i łatwo przenoszony w inne miejsce. Aluminiowa obudowa przekładni jest odporna na warunki pogodowe i rdzę. Przebieg pracy można zoptymalizować za pomocą zmiany ustawień prędkości we wciągniku precyzyjnym. > Zabezpieczenia obejmują: wysokowydajny hamulec mechaniczny ze sprzęgłem ciernym i wyłącznik krańcowy górny. 230 V / 50 Hz Jednofazowy > Aluminiowa przekładnia > Odporny na warunki pogodowe i korozję > Zwiększone bezpieczeństwo Wyłącznik krańcowy górny > Jedna lub dwie prędkości podnoszenia 10 > Sterownik cylindra (EDC) z potencjometrem do regulacji prędkości. Made in Japan! EDC24 Rodzaj sterowania: cylinder Dostępna opcja z dwiema prędkościami podnoszenia ED24 Rodzaj podwieszenia: hak Dostępna opcja z dwiema prędkościami podnoszenia ED48 Rodzaj podwieszenia: hak Dostępna opcja z pojedynczą prędkością podnoszenia

11 KITO HOISTS - ALWAYS ON THE SAFE SIDE Wydajność od 60 kg do 480 kg Wydajny mechaniczny hamulec ze sprzęgłem ciernym Duża prędkość, max. 20,1 m/min Wbudowany regulowany potencjometr prędkości Niklowany łańcuch nośny Średnica łańcucha 4,0 x 12,0 mm Klasa G 80 (DAT) zgodnie z normą EN818-7 Opcje: Universalne wózki TS Wózek pchany Wózek napędzany Wózek mini TMH Odłączany hak TSP TSG dla EDC Dane techniczne Standardowe podnoszenie 3 m dla ED, 1.8 m dla EDC Typ ED06S ED06ST ED10S ED10ST ED16S ED16ST ED18S ED18ST ED24S Udźwig kg Cięgna Ocena % ED Klasyfikacja FEM 1Am 1Am 1Am 1Am 1Am 1Am 1Am 1Am 1Am Prędkość podnoszenia m/min / / / / Waga netto kg Prześwit w mm Typ ED24ST ED48S ED48ST Typ EDC06SD EDC10SD EDC16SD EDC18SD EDC24SD Udźwig kg Udźwig kg Cięgna Standardowe podnoszenie m Ocena % ED Ocena % ED Klasyfikacja FEM 1Am 1Am 1Am Klasyfikacja FEM 1Am 1Am 1Am 1Am 1Am Prędkość podnoszenia m/min 12.9/ /2.0 Prędkość podnoszenia m/min 20.1/ / / / /3.0 Waga netto kg Waga netto kg Prześwit C mm Prześwit C mm

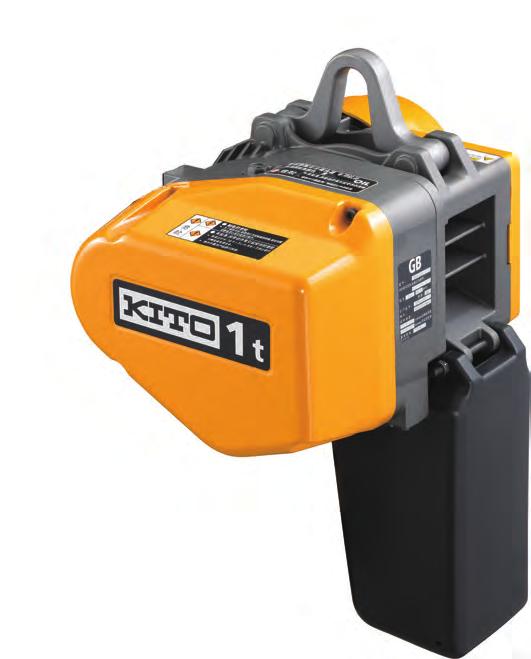

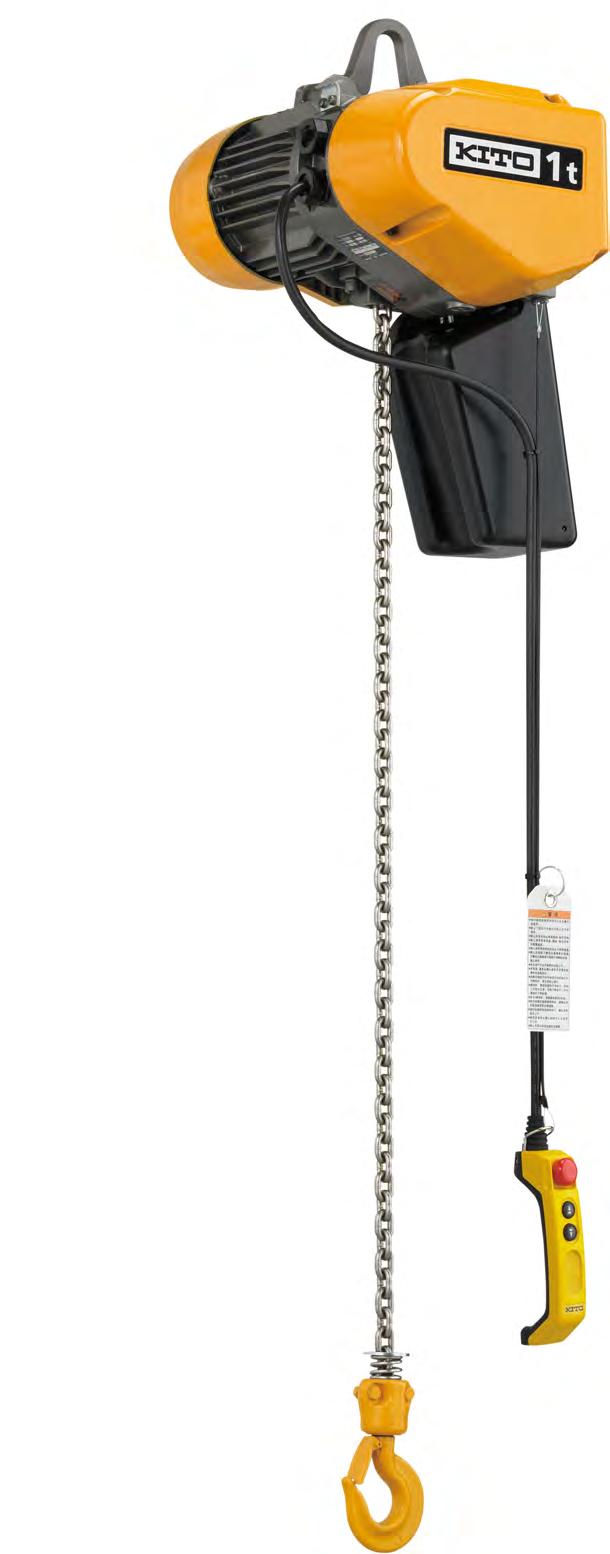

12 Elektryczny wciągnik łańcuchowy Seria EQ do 1 t Kompaktowy Mały i mocny > Przetwornica częstotliwości w standardzie, płynne i precyzyjne sterowanie obciążeniem, regulacja prędkości > Kompaktowy hak i ucho > Wysoka wydajność prędkość 130% przy mniej niż 30% WLL > Elektromagnetyczny hamulec tarczowy. Długa żywotność, nie wymaga konserwacji Made in Japan! > Elektroniczne zabezpieczenie silnika przed przegrzaniem > Elektroniczny ogranicznik przeciążenia za pomocą przemiennika częstotliwości > Niklowany, odporny na zużycie łańcuch nośny, długa żywotność i odporność na korozję 12

13 Standardowa konfiguracja: > Falownik > V / 3 fazy > Ochrona przed przeciążeniem za pomocą przemiennika częstotliwości > Licznik godzin i metrów > Wyłącznik krańcowy góra - dół > Dźwigniowy, tarczowy hamulec silnika > Niklowany łańcuch nośny klasy DAT (G 80), zgodnie z normą EN > Plastikowy pojemnik na łańcuch > Ergonomiczny przycisk sterowania > Napięcie sterowania 24 V DC > Mały, lekki i wytrzymały korpus z aluminium odlewanego ciśnieniowo > Wysoka ocena wydajności Klasa FEM 3m / ISO M6 przy 500 kg Korpus z odlewu aluminiowego Niskie koszty utrzymania: Brak transformatora Brak stycznika magnetycznego Brak stycznika hamulca Brak cewki hamulcowej Przetwornica częstotliwości Regulowana prędkość podnoszenia Standardowy współczynnik prędkości 6: 1 KITO HOISTS - ALWAYS ON THE SAFE SIDE Podwieszany Łatwy montaż/demontaż Wytrzymały silnik chłodzony wentylatorem Plastikowy pojemnik na łańcuch Opcje: > Wózek zwykły i przekładniowy > Wózek silnikowy (sterowany falownikiem - dwie prędkości) Dane techniczne Typ Udźwig kg Wymiary korpusu Standardowe podnoszenie 1 m Silnik podnoszący Prędkość podnoszenia m/min Średnica Moc kw ED Wolno łańcucha % mm Szybko (małe obciążenie) 0-30% WLL Szybko % WLL Cięgna Klasyfikacja FEM Waga kg Prześwit mm EQ001IS 125 C / x m EQ003IS 250 C / x m EQ005IS 500 C / x m EQ010IS 1000 D / x m Długość całk. mm Dane techniczne serii EQ z wózkiem elektrycznym Type Silnik przemieszczania Prędkość przemieszczania* m/min Szerokość kołnierza belki mm Min. promień zgięcia mm Moc kw ED ED 50 Hz Standard Option EQM1001IS-IS EQM1003IS-IS EQM1005IS-IS EQM1010IS-IS * Regulowana prędkość przemieszczania 24/2,4 Szybko /13 Standard to 163 od 164 do Wolno 13

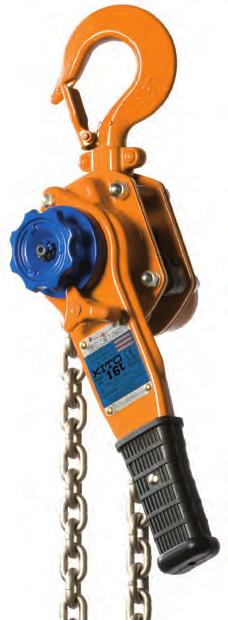

14 Wciągnik dźwigniowy Seria LB do 9 t Oryginalny Stale udoskonalany Zredukowana wysokość w porównaniu do tradycyjnych podnośników zapadkowych sprawia, że wciągnik ten może być łatwo wykorzystywany w ciasnych przestrzeniach. Wciągnik dźwigniowy KITO model LB wyróżnia się również ze względu na swój unikalny mechanizm łańcuchowy sprzęgła wyprzedzeniowego, z zabezpieczeniem obciążenia przed upadkiem, solidną i ergonomiczną dźwignię, niklowany łańcuch nośny o długiej żywotności, zamknięcie haka z zabezpieczeniem, niezawodny hamulec oraz lekką, kompaktową formę. LB016 Made in Japan! 14

15 Standard: > Wolny bieg łańcucha > Dolny hak poczwórnie nitowany > Niklowany łańcuch nośny klasy V (G 100) Zatrzask haka z bezpieczną końcówką KITO HOISTS - ALWAYS ON THE SAFE SIDE Oryginalny mechanizm regulacji łańcucha za pomocą sprzęgła wyprzedzeniowego KITO chroni przed przypadkowym zwolnieniem Opcje: > Ze sprzęgłem ciernym LB-OLL > Bez wolnego biegu łańcucha LB-OF > Sygnał przeciążenia LB-LOS > Zacisk linowy > Hak stoczniowy Niklowany łańcuch nośny klasy 100 (V) (1000 N / mm2), zgodnie z normą EN Poczwórne nitowanie dla większego bezpieczeństwa LB-0LL z opcją sprzęgła poślizgowego LB-OF bez regulacji łańcucha za pomocą sprzęgła wyprzedzeniowego LB016-OLL LB016-OF W zastosowaniach, gdzie mogą pojawić się siły dynamiczne KITO zaleca LB-OF bez sprzęgła wyprzedzeniowego Dane techniczne dla serii LB *Do stosowania tylko przy podnoszeniu Typ LB008 LB010 LB016 LB025 LB032 LB063 LB090 Udźwig kg Standardowe podnoszenie m Uciąg ręczny w celu podniesienia obciążenia dan Srednica łańcucha mm 5.6 x x x x x x x 28.0 Cięgna Waga netto kg Prześwit C mm Waga 1 m podnoszenia

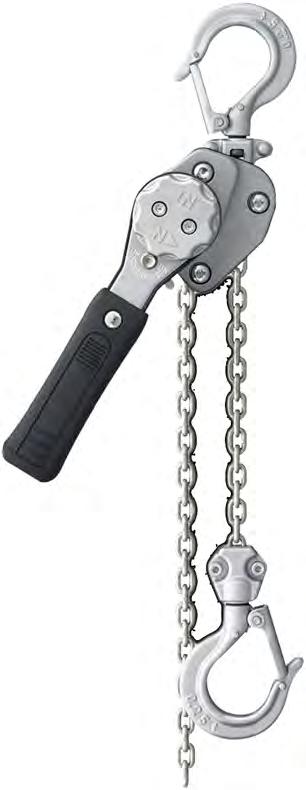

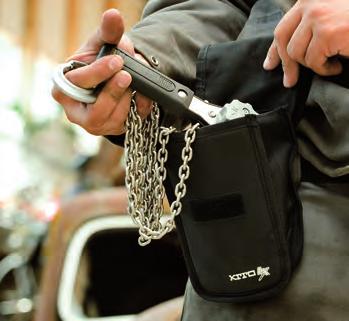

16 Wciągnik dźwigniowy Seria LX 250 kg i 500 kg Kompaktowy Do pracy w ciasnych przestrzeniach > Korpus aluminiowy bardzo lekki i kompaktowy, tylko 1,7 kg netto (LX003) > Zabezpieczenia przed przypadkowym zwolnieniem pod obciążeniem > Łatwa obsługa płynnego mechanizmu przekładniowego, 2 mm unosu na kliknięcie > Krótka dźwignia, tylko 150 mm (LX003) Made in Japan! LX005 16

17 Regulacja łańcucha za pomocą sprzęgła wyprzedzeniowego KITO HOISTS - ALWAYS ON THE SAFE SIDE Łatwy w konserwacji, odporny na korozję i trwały Zatrzask haka z bezpieczną końcówką Niklowany łańcuch nośny klasy 100 (V) (1000 N / mm2), zgodnie z normą EN Darmowy futerał dla LX003 Wymiary mm LX003 LX005 A E B A E B a b C D e D C D C g s G G t T S T S Dane techniczne Typ LX003 LX005 Udźwig kg Standardowe podnoszenie m Uciąg ręczny w celu podniesienia obciążenia dan Średnica łańcucha mm 3.2 x x 12.0 Cięgna 1 1 Waga netto kg Obciążenie testowe kg Waga dod. 1 m podnoszenia kg

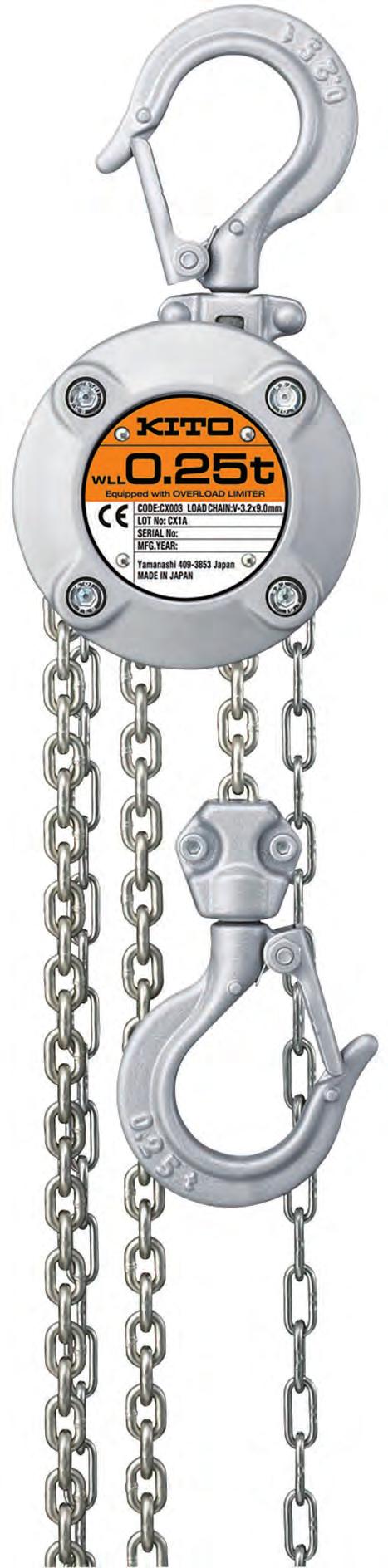

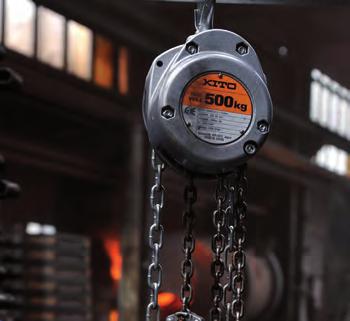

18 Ręczny wciągnik łańcuchowy Seria CX 250 kg Mały, lekki, kompaktowy i odporny na uderzenia > Aluminiowy korpus - tylko 2,4 kg netto > Ogranicznik przeciążenia > Łańcuch nośny z małym skokiem zapewnia precyzyjne ruchy podnoszenia Z ogranicznikiem przeciążenia Made in Japan! CX

19 Bezpieczna obudowa z pogłębionymi stożkowo śrubami KITO HOISTS - ALWAYS ON THE SAFE SIDE Szeroki otwór haka górnego i dolnego Hak z zabezpieczeniem Niklowany łańcuch nośny klasy 100 (V) (1000 N / mm2), zgodnie z normą EN B A D E Wymiary mm CX003 a 88 b 84 C 217 D 53 e 37 g 21 s 32 t 11 G C Dane techniczne Typ Udźwig kg 250 Standardowe podnoszenie m 2.5 Długość łańcucha ręcznego m 2.0 Uciąg ręczny w celu podniesienia obciążenia dan Uciąg łańcucha w celu podniesienia obciążenia o 1 m CX003 Średnica łańcucha mm 3.2 x 9.0 Cięgna 1 Waga netto kg 2.4 Obciążenie testowe kg 380 Waga dod. 1 metra podnoszenia 0.4 S T 19

20 Ręczny wciągnik łańcuchowy Seria CF do 3 t Klasyczny Funkcjonalny i łatwy w konserwacji Uzupełnieniem serii CB jest ręczny wciągnik CF w którym dużą różnicę stanowi solidna, szczelna i lekka aluminiowa obudowa. Ta cecha pozwala również na szczególny zakres zastosowań. CF jest stosowany głównie w środowiskach agresywnych oraz w budownictwie. Modułowa konstrukcja jest również istotnym plusem tej serii wciągników manualnych, gdyż pozwala na zwiększenie zdolności obciążenia z 1,5 do 3 ton. Made in Japan! CF005 20

21 Odporny na korozję, lekki aluminiowy korpus KITO HOISTS - ALWAYS ON THE SAFE SIDE Szeroki otwór haka górnego i dolnego Trwałe łożyska, nie wymagające konserwacji Precyzyjny mechanizm przekładni, łatwa obsługa Poczwórne nitowanie dla większego bezpieczeństwa Niklowany łańcuch nośny klasy 100 (V) (1000 N / mm2), zgodnie z normą EN Dane techniczne Typ CF005 CF010 CF015 CF020 CF030 Udźwig kg Standardowe podnoszenie m Uciąg ręczny w celu podniesienia obciążenia dan Uciąg łańcucha w celu podniesienia obciążenia o 1 m Prześwit C mm Średnica łańcucha mm 5.0 x x x x x 11.2 Cięgna Waga netto kg Waga dod. 1 m podnoszenia

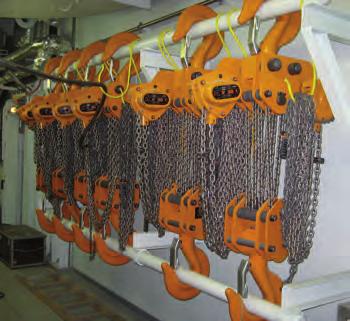

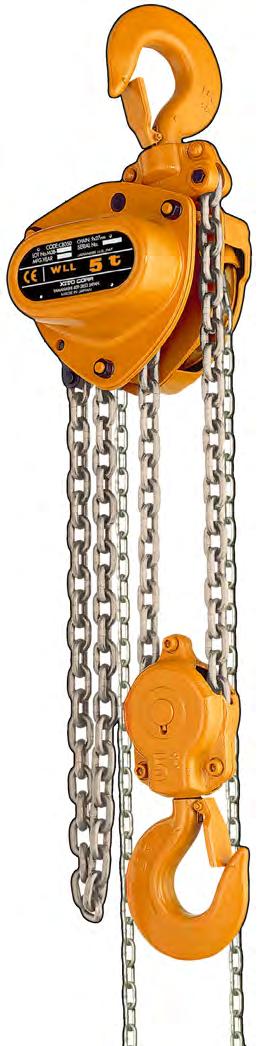

22 Ręczny wciągnik łańcuchowy Seria CB do 50 t CB050 Solidny Prostota, trwałość i niezawodność Seria wytrzymałych wciągników ręcznych CB posiada odporną na wstrząsy obudowę przekładni, sprężyny z podwójnymi zapadkami, precyzyjne zębatki, podwójną obudowę dla ochrony przed kurzem i wodą, bezpieczny i niezawodny hamulec mechaniczny, prowadnicę łańcucha nośnego i niklowany łańcuch nośny o długiej żywotności. Zakres nośności od 500 kg do 50 t, a nawet do 100 t przy specjalnych modelach, umożliwia szeroką gamę zastosowań tych ręcznych wciągników łańcuchowych Made in Japan! 22 CB500

23 Standard: Opcje: > Wózek przekładniowy > Zwykły wózek > Płócienny kubeł na łańcuch > Ogranicznik przeciążenia Szeroki otwór haka górnego i dolnego KITO HOISTS - ALWAYS ON THE SAFE SIDE Wysoki poziom bezpieczeństwa hamulca, wykraczający poza przyjęte normy Niklowany łańcuch nośny klasy 100 (V) (1000 N / mm2), zgodnie z normą EN Prowadnica łańcucha cicha i łatwa w obsłudze Opcjonalny magazyn na łańcuch z wodoodpornego płótna. Polecany przy dużych wysokościach Opcjonalny ogranicznik przeciążenia Zabezpieczenie chroniące operatora przed wadliwym działaniem w przypadku przeciążenia Opcjonalna specyfikacja do zastosowania na morzu Podwójna zapadka, uszczelnione łożyska i solidne zabezpieczenie transportowe Dane techniczne Typ Udźwig kg Standardowe podnoszenie m Uciąg ręczny w celu podniesienia obciążenia dan Uciąg łańcucha w celu podniesienia obciążenia o 1 m Średnica łańcucha mm Opcje: Uniwersalne wózki modelu TS: Wózek zwykły TS Wózek przekładniowy TSG Cięgna Waga netto kg Waga dod. 1 metra podnoszenia kg CB x CB x CB x CB x CB x CB x CB x CB x CB x CB x CB x x x CB x x x CB x x x CB x x x

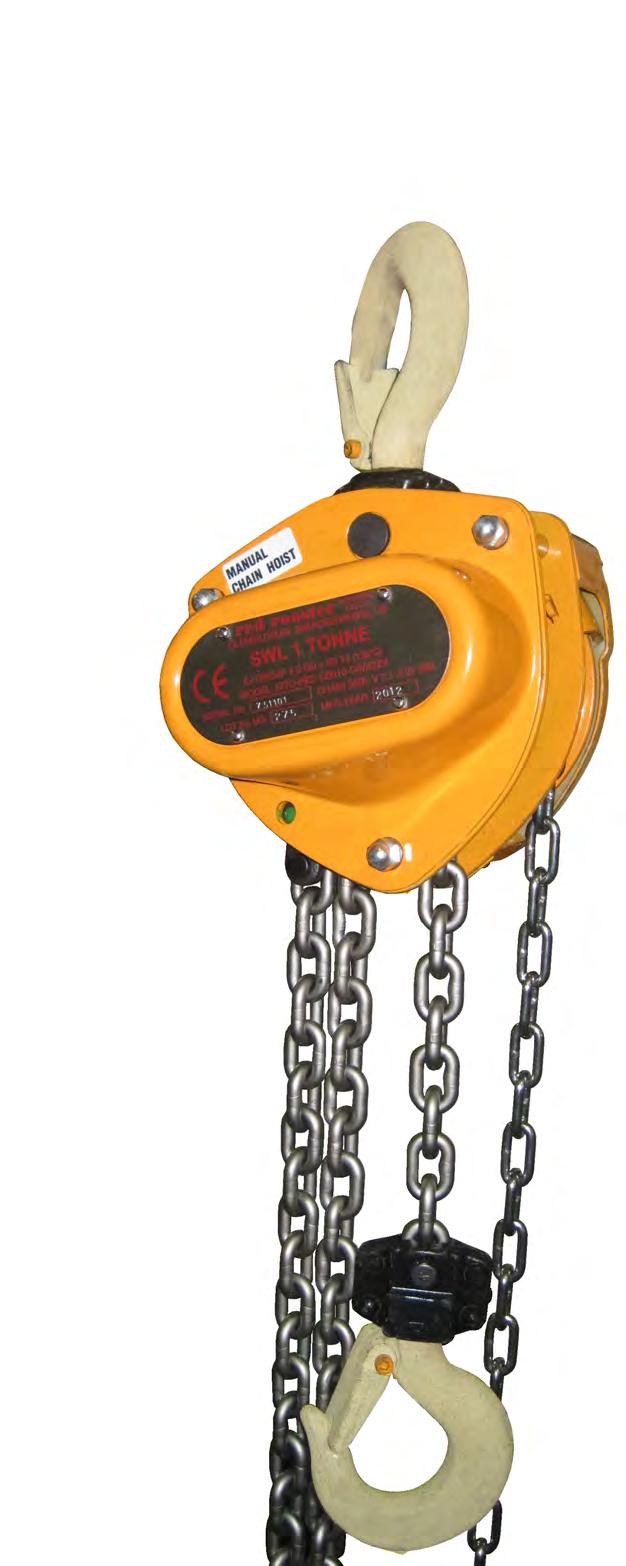

24 Ręczny wciągnik łańcuchowy CB-ATEX do 50 t Grupa II 2 GDc IIB T4 135ºC Bezpieczna praca w strefie zagrożonej wybuchem W przeciwieństwie do innych marek, nasze wciągniki z certyfikatem ATEX przez cały okres użytkowania utrzymują wysoką wydajność, jakiej można oczekiwać od produktu KITO. > Umożliwia pracę w przestrzeniach zagrożonych wybuchem > Zgodność z normą NORSOK R-002 bez obciążenia minimalnego > Zgodny z dyrektywą ATEX 94/9/WE > Temperatura pracy -40 ºC do +30 ºC > Może pracować przy odchyleniu max 60º od pionu > Cała konstrukcja stalowa > Odporny na korozję niklowany łańcuch nośny klasy 100, zgodnie z normą EN > Łańcuch ze stali nierdzewnej > Obrabiane termicznie przekładnie i elementy nośne są hartowane w celu zapewnienia długiej i bezawaryjnej pracy > Uszczelnione łożyska > Wydajny napęd i układ hamulcowy 24

25 KITO HOISTS - ALWAYS ON THE SAFE SIDE S F B E A F G B E A S F B E A S G G C C D C D D S G S G S G CB005 - CB075 CB100 - CB150 CB200 - CB500 Wymiary Typ Prześwit C A B D E F G S CB005 ATEX CB010 ATEX CB020 ATEX CB030 ATEX CB050 ATEX CB075 ATEX CB100 ATEX CB150 ATEX CB200 ATEX CB300 ATEX CB400 ATEX CB500 ATEX Dane techniczne Typ Udźwig kg Standardowe podnoszenie m Długość łańcucha sterującego m Uciąg ręczny w celu podniesienia obciążenia dan Długość łańcucha do podniesienia 1 m Średnica łańcucha x cięgna mm Obciążenie testowe kg Waga kg Waga dod. 1 m podnoszenia kg CB005 ATEX x CB010 ATEX x CB020 ATEX x CB030 ATEX x CB050 ATEX x CB075 ATEX x CB100 ATEX x CB150 ATEX x CB200 ATEX x x x CB300 ATEX x x x CB400 ATEX x x x CB500 ATEX x x x

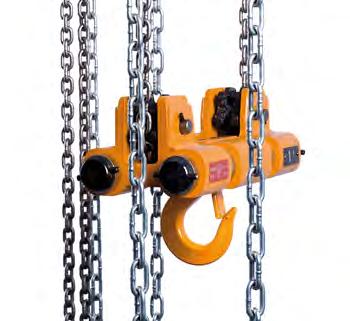

26 Ręczny wciągnik łańcuchowy Seria SHB do 10 t Z wózkiem przekładniowym o niskim prześwicie > Obudowa przekładni odporna na wstrząsy > Zminimalizowany wysiłek dzięki wydajnemu układowi napędowemu > Bardzo precyzyjna przekładnia > Podwójna obudowa chroniąca przed pyłem i wodą > Wysokowydajny hamulec > Hak zintegrowany z niskim prześwitem Made in Japan! 26

27 Wydajny hamulec KITO HOISTS - ALWAYS ON THE SAFE SIDE > Niklowany łańcuch nośny klasy 100 (V) (1000 N / mm2), zgodnie z normą EN Hak zintegrowany z niskim prześwitem D A B IH T C E S G F Wymiary Typ A B C D E F G H I T S SHB (504) SHB (525) SHB (566) SHB (597) SHB (582) SHB (582) Dane techniczne Typ Udźwig kg Standardowe podnoszenie m Długość łańcucha sterujacego m Udźwig ręczny dan - Wciągnik Udźwig reczny dan - Wózek Szerokość kołnierza belki mm Standard W30 Średnica łańcucha mm Cięgna Waga netto kg Waga dod. 1 metra podnoszenia SHB x SHB x SHB x SHB x SHB x SHB x Prześwit C mm 27

28 Elektryczny wciągnik łańcuchowy Seria SHER2M do 5 t Niski Wykorzystanie efektywnej wysokości Elektryczny wciągnik SHER2M przydaje się szczególnie w miejscach, gdzie ilość dostępnego miejsca jest ograniczona. Specjalna konstrukcja o niskim prześwicie ułatwia dowolne wykorzystanie wciągnika. Uwaga: obciążenie może być doprowadzone do przodu belki. SHER2M znajduje wiele zastosowań przy użyciu przetwornicy częstotliwości lub 24-woltowego sterowania stycznikowego. Urządzenie może być dostosowane do wymagań konkretnego procesu transportu lub produkcji. Made in Japan! 28 SHER2M010

29 Elektryczny wciągnik łańcuchowy Seria TWER2M do 5 t KITO HOISTS - ALWAYS ON THE SAFE SIDE Szeroki Bezpieczne i synchroniczne podnoszenie Synchroniczne cykle ruchu jednym wciągnikiem. Wciągnik elektryczny TWER2M z podwójnym hakiem jest idealny wszędzie tam, gdzie ładunki muszą być utrzymane w pozycji poziomej lub gdy trzeba podnosić i opuszczać ładunki jednocześnie. Jest przeznaczony przede wszystkim na walcowane profile dźwigarów i stosowany zwłaszcza do przenoszenia długich przedmiotów, jak rury, pręty profilów, itp. Haki mogą być rozmieszczone zgodnie z długością przenoszonych obiektów według specyfikacji klienta. Jest on wyposażony w podwójną przekładnię łańcuchową obciążenia, która zapewnia synchronizację łańcucha. Dzięki temu klient nie musi zaopatrywać się w dwa wciągniki, mimo, że to zadanie jest zazwyczaj wykonywane przez dwa synchronicznie pracujące urządzenia. Taka konfiguracja techniczna zapewnia KITO przewagę konkurencyjną - zarówno z punktu widzenia technicznego, jaki i ceny. Inżynierowie KITO podkreślają, że operator nie musi ręcznie prowadzić obciążenia. O to dba przemiennik częstotliwości, dzięki któremu ładunki można przesuwać delikatnie, z niezwykłą dokładnością. TWER2M010 29

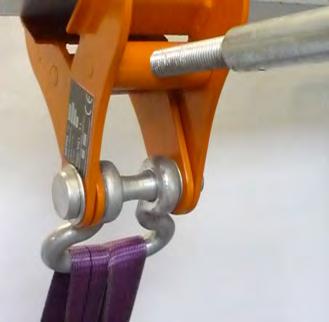

30 Klampy - uchwyty mocujące Seria TK do 10 t Bezpieczne i wytrzymałe > Unikalna konstrukcja szekli > Nowa, wytrzymała konstrukcja > Szeroki zakres nośności > Zoptymalizowana obsługa zawiesi tekstylnych > Galwanizowany wał śruby odporny na korozję > Duża powierzchnia szczęk zapewnia równomierny rozkład obciążenia > Może pracować pod kątem > Wał samocentrujący Zaprojektowany i wyprodukowany w Europie! 30

31 KITO HOISTS - ALWAYS ON THE SAFE SIDE Duża powierzchnia styku Galwanizowany wał śruby odporny na korozję Wał samocentrujący Szakla w standardzie Dane techniczne Typ Udźwig kg Szerokość kołnierza belki mm Waga netto kg Prześwit C mm TK010A TK020A TK030A TK030B TK050A TK050B TK075A TK100A Zaczepy na belkę mogą być stosowane tylko do max. kąta 15º wzdłużnie do belki. Jeśli kąt 15º, zaczep na belkę nie może być stosowany. Do zastosowań przy belkach poprzecznych zaczep może być stosowany aż do kąta 45º bez redukcji obciążenia roboczego, jeśli belka spełnia konieczne warunki. 31

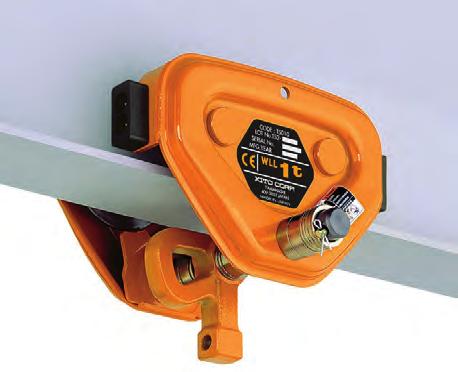

32 Wózki Universalne W standardzie: zderzaki gumowe, uchwyty Wózek zwykły TSP 125 kg - 3 t Wózek zwykły TSP 5 t Wózek przekładniowy TSG 125 kg - 3 t Wózek przekładniowy TSG 5 t - 20 t Wózek silnikowy MR2 125 kg - 2 t Krótki blok głowicy SHB 1 t - 5 t 32

33 EUROTECH Wynajem - wynajem Seria CB Zapytaj nas o urządzenia testowe KITO od 10 do 50 t W naszej ofercie posiadamy szereg urządzeń demonstracyjnych, które wypożyczymy Państwu nieodpłatnie do testów praktycznych. Jeśli jesteś zainteresowany wypróbowaniem naszych urządzeń w swoich zastosowaniach zapraszamy do kontaktu z naszym działem handlowym. Opcje: Demo Van > Dowolna wysokość podnoszenia > Kolektor łańcucha Zapytaj nas o pojazd demonstracyjny KITO > Wózki o dużej nośności > Zaciski na belki o dużej nośności Teraz nasi przedstawiciele w dogodnym dla Państwa terminie mogą zaprezentować w praktyce możliwości ruchowe wciągników ręcznych i elektrycznych marki KITO. Chętnych do zapoznania się z asortymentem urządzeń KITO zapraszamy do kontaktu z nami celem umówienia terminu wizyty naszego pojazdu demonstracyjnego wyposażonego w zestaw urządzeń pokazowych. ul. Pomyślna 2, Bobrowiec tel tel biuro@eurotech.me
