1 SPIS ZAWARTOŚCI PROJEKTU BUDOWLANEGO 1. OŚWIADCZENIE PROJEKTANTÓW I SPRAWDZAJĄCYCH... 3 Uprawnienia projektanta i sprawdzającego INFORMACJE OGÓLNE Przedmiot opracowania Podstawa opracowania Zakres opracowania Normy i przepisy związane Opis terenu inwestycji Przewidywane zagrożenia dla zdrowia ludzi i środowiska OPIS TECHNICZNY Zakres opracowania Dobór parametrów oświetleniowych Sposób wykonania prac Ochrona przeciwporażeniowa Uwagi końcowe WYTYCZNE DO PLANY BIOZ Zakres robót Wykaz istniejących obiektów budowlanych Przewidywane zagrożenia występujące podczas realizacji robót budowlanych Techniczne i organizacyjne środki bezpieczeństwa ZESTAWIENIE MATERIAŁÓW CZĘŚĆ RYSUNKOWA I ZAŁĄCZNIKI

2 1. OŚWIADCZENIE PROJEKTANTÓW I SPRAWDZAJĄCYCH Warszawa, r. OŚWIADCZENIE Zgodnie z art. 20 ust.2 Prawa Budowlanego oświadczam, że: Projekt budowlany: BUDOWA OŚWIETLENIA ŁĄCZNIKA ul. Szeligowskiej i ul Nowolazurowej na działkach ew. nr 20/1, 31/3, 33, 34/1, 34/2, 32/3, 32/4, 47/16, 47/4, 47/13, 47/11 z obrębu oraz 15/1 z obrębu w dzielnicy Bemowo w Warszawie. w zakresie sieci elektrycznych wykonany w maju 2016 r. opracowano zgodnie z wymaganiami obowiązujących przepisów oraz zasadami wiedzy technicznej. Projektował: mgr inż. Mariusz Krupczyński, upr. Wa-442/94 Sprawdził: mgr inż. Marcin Pociech, upr. MAZ/0539/POOE/14 3

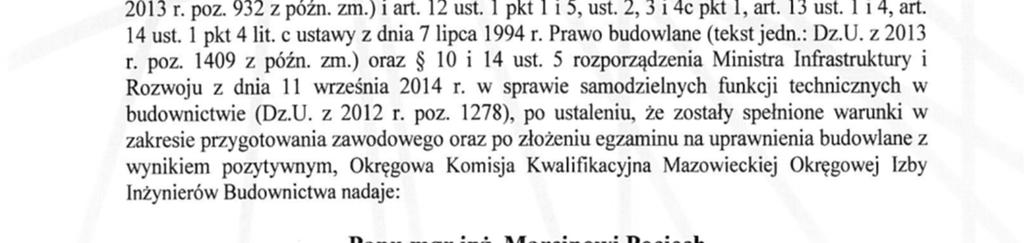

3 Uprawnienia projektanta i sprawdzającego 4

4 5

5 6

6 7

7 8

8 2. INFORMACJE OGÓLNE 2.1. Przedmiot opracowania Przedmiotem opracowania jest projekt budowlano-wykonawczy budowy instalacji oświetlenia łącznika pomiędzy ul. Szeligowską i ul. Nowolazurową w związku z realizacją inwestycji mieszkaniowej Bemowo Residence. Inwestycja realizowana będzie na działkach nr 20/1, 31/3, 33, 34/1, 34/2, 32/3, 32/4, 47/16, 47/4, 47/13, 47/11 z obrębu oraz 15/1 z obrębu Inwestorem robót objętych niniejszym opracowaniem jest Marvipol Development 2 Sp. z o.o., ul. Prosta 32, Warszawa Podstawa opracowania Projekt został opracowany w oparciu o następujące materiały: Zlecenie Inwestora Mapa sytuacyjno-wysokościowa do celów projektowych w skali 1:500 Projekt układu drogowego Projekt zagospodarowania terenu Warunki budowy oświetlenia Decyzja o ustaleniu inwestycji celu publicznego nr L-50/2016 Obowiązujące normy i przepisy Zakres opracowania Zakres opracowania obejmuje budowę instalacji oświetlenia łącznika ul. Szeligowskiej i Nowolazurowej, w zakres której wchodzi: Budowa latarni oświetlenia drogowego wraz z liniami kablowymi; Budowa linii kablowej zasilającej projektowaną instalację z istniejącej linii oświetleniowej w ul. Szeligowskiej Normy i przepisy związane - Ustawa z dnia 07 lipca 1994 Prawo buowlane (tekst jednolity Dz. U. z 2006r., Nr 156 poz z późniejszymi zmianami), - Ustawa z dnia 21 marca 1985 r. o drogach publicznych (Dz. U. z 1985r., Nr 14, poz. 60 z późniejszymi zmianami), - Rozporządzenie Ministra Transportu i Gospodarki Morskiej z dnia 2 marca 1999r. w sprawie warunków technicznych, jakim powinny odpowiadać drogi i ich usytuowanie (Dz. U. Nr 43, poz. 430), 9

9 - Rozporządzenie Ministra Infrastruktury z dnia 3 lipca 2003 r.w sprawie szczegółowego zakresu i formy projektu budowlanego (Dz. U. Nr 120, poz. 1133) (Zmiany: Dz. U. z 2008 r. Nr 201, poz. 1239), Polskie normy: PKN-CEN/TR /norma wieloarkuszowa/ Oświetlenie dróg. PN-IEC /norma wieloarkuszowa/ Instalacje elektryczne w obiektach budowlanych. N SEP-E-004 Elektroenergetyczne i sygnalizacyjne linie kablowe. Projektowanie i budowa. Norma N SEP-E-001: Ochrona przeciwporażeniowa Opis terenu inwestycji Teren projektowanej inwestycji znajduje się w Warszawie, dzielnicy Bemowo, na działkach drogowych oraz przeznaczonych pod budowę dróg publicznych. Teren objęty opracowaniem nie jest uzbrojony w infrastrukturę podziemną. Działki, na której będzie zlokalizowana inwestycja liniowa nie są wpisane do rejestru zabytków. Na niniejszy teren nie został również uchwalony miejscowy plan zagospodarowania przestrzennego. Teren objęty inwestycją nie leży w granicach obszaru górniczego Przewidywane zagrożenia dla zdrowia ludzi i środowiska Niniejsza inwestycja nie wywoła skutków szkodliwych dla środowiska i zdrowia ludzi i nie występuje w wykazie inwestycji szkodliwych dla środowiska i zdrowia ludzi, Dz. Ust. Nr 52 rozp. Nr 284 z dn r. 3. OPIS TECHNICZNY 3.1. Zakres opracowania. Budowa instalacji oświetlenia dróg obejmuje: - montaż słupów aluminiowych SAL-80 anodowanych na kolor grafitowy CI-65 o wysokości h=8m z wysięgnikami aluminiowymi jednoramiennymi WRP-1/1,0/1,2/5 o wysięgu 1,0 m (CI-65), i oprawami EVOLO o mocy 150W prod. SCHREDER (RAL 7016 antracytowy). - wykonanie linii kablowych zasilających projektowane latarnie oświetleniowe. 10

10 3.2. Dobór parametrów oświetleniowych Dla projektowanego łącznika dobrano następujące parametry oświetlenia: ME4b dla oświetlenia jezdni; S3,S2 dla oświetlenia chodników. W tabeli zestawiono wyniki i wartości wynikające z normy oświetleniowej PN-EN Wg normy PN-EN W wyniku obliczeń JEZDNIA - Klasa oświetleniowa jezdnia ME4b. Luminancja jezdni [cd/m²] 0,75 0,99 Równomierność ogólna U0 0,4 0,48 CHODNIK - Klasa oświetleniowa S3 Średnie natężenie oświetlenia Eśr. [lux] 7,5 7,72 Min. natężenie oświetlenia Emin. [lux] 1,5 5,57 Z przeprowadzonych obliczeń wynika, że projektowane oprawy zapewniają wymagane stawiane przez normę PN-EN parametry oświetleniowe Sposób wykonania prac a) Linie kablowe Projektowane oświetlenie zasilić linią kablową Wykonać linię kablową w kierunku projektowanego oświetlenia od istniejącego słupa nr 25273, wykonując odejście kablowe po słupie stosując rury osłonowe PVC odporne na promieniowanie UV. Linie kablowe należy układać w rowach kablowych na głębokości min. 0,7m na podsypce z piasku o grubości min. 10cm, na całej długości w rurze osłonowej typu DVK110, koloru niebieskiego, w które należy wciągnąć kabel YKYżo 5x25mm²/1kV. W miejscach przejścia pod jezdniami i wjazdami projektowane kable należy układać na głębokości min. 1m w rurach typu SRS110 oraz ułożyć przepust rezerwowy. Wyloty rur rezerwowych uszczelnić pianką poliuretanową. Przy każdym projektowanym słupie pozostawić zapasy eksploatacyjne kabli, minimum po 1 metr z każdej strony. Projektowane kable łączyć przelotowo lub odgałęźnie na tabliczkach zaciskowo-bezpiecznikowych we wnękach słupowych. Kable ułożone w rurach powinny być na całej długości oznaczone opaskami w odstępach nie mniejszych niż 10m oraz 11

11 przy wejściach do słupów, przepustów. Treść opaski winna zawierać: numer ewidencyjny linii, oznaczenie kabla, znak użytkownika, rok ułożenia. W przypadku zbliżeń do innych urządzeń podziemnych należy zachować normatywne odległości. Wzdłuż projektowanych linii kablowych ułożyć bednarkę ocynkowaną Fe/Zn 25x4mm. Bednarkę należy podłączyć do zacisków uziemiających słupów oświetleniowych. Rowy kablowe zasypywać ziemią z gruntu rodzimego, ubijając kolejno warstwami co 20cm do osiągnięcia współczynnika plastyczności Il 0,5 dla gruntów spoistych, a dla gruntów niespoistych stopień zagęszczenia Id 0,3. Całość robót kablowych wykonywać zgodnie z przepisami norm: N SEP-E-004, oraz aktualnie obowiązującymi przepisami. a) Słupy i oprawy oświetleniowe Dla oświetlenia jezdni i chodników zaprojektowano słupy aluminiowe typu SAL-80 prod. ROSA anodowane na kolor grafitowy CI-65, o wysokości h=8m z wysięgnikami jednoramiennymi WRP-1/1,0/1,2/5. Słupy oświetleniowe mocować na fundamentach betonowych B-70 prod. ROSA. Na słupach montować oprawy typu EVOLO 2 wyposażone w źródła wysokoprężne sodowe o mocy 100W. Słupy zabezpieczone elastomerem poliuretanowym w kolorze słupa do wysokości wnęki. Przy stawianiu słupów oświetleniowych zachować skrajnię drogową 0,5m od krawędzi jezdni. W ziemi fundamenty ustawić tak by kotwy znajdowały się na głębokości ok cm poniżej poziomu terenu. W słupy i wysięgniki wciągnąć przewody YDYżo 3x2,5mm2 oraz zamontować we wnękach tabliczki zaciskowo-bezpiecznikowe typu TB-1 z jednym gniazdem bezpiecznikowym. Oprawy zabezpieczyć wkładkami bezpiecznikowymi BiWtz 4A Ochrona przeciwporażeniowa Jako dodatkową ochronę od porażeń prądem elektrycznych w instalacjach niskiego napięcia zastosowano samoczynne szybkie wyłączenie zasilania w układzie TN, zrealizowane przy pomocy wyłączników nadmiarowo-prądowych. Wzdłuż tras linii kablowych ułożyć bednarkę Fe/Zn 25x4mm. na głębokości min. 0,7m pod powierzchnią gruntu. Bednarkę połączyć z zaciskami ochronnymi poszczególnych słupów oświetleniowych oraz z żyłami ochronnymi PE kabli zasilających (żyły żółtozielone). Po wykonaniu instalacji sprawdzić skuteczność działania ochrony przeciwporażeniowej, a stosowne protokoły z pomiarów przedstawić przed oddaniem instalacji do eksploatacji Inwestorowi. 12

12 W przypadku nie spełnienia warunków ochrony przeciwporażeniowej należy dodatkowo zastosować uziomy szpilkowe w celu zmniejszenia rezystancji uziemienia. Instalację ochrony przeciwporażeniowej należy wykonać zgodnie z normą PN-IEC oraz N SEP-E Uwagi końcowe 1) całość robót wykonywać zgodnie z przepisami norm PN-IEC-60364, N SEP-E-001, N SEP-E-004 oraz z aktualnie obowiązującymi przepisami; 2) kable przed zasypaniem zgłosić do wstępnego odbioru przez upoważnionego przedstawiciela Inwestora; 3) przed rozpoczęciem realizacji projektu w terenie, Wykonawca powinien dokładnie zapoznać się z warunkami wydanymi w opinii ZUD oraz dostosować do nich technologie robót; 4) tyczenie geodezyjne w terenie oraz pomiary inwetaryzacyjne przeprowadzić przez uprawnionego geodetę; 5) wszelkie zmiany w projekcie należy uzgodnić z autorem projektu; 6) przed oddaniem instalacji do eksploatacji należy wykonać pomiary i badania potwierdzające prawidłowe ich wykonanie. W szczególności należy wykonać: próbę skuteczności szybkiego samoczynnego odłączania napięcia, sprawdzenie zgodności faz i połączeń, pomiar rezystancji izolacji, pomiar rezystancji uziomu. 13

13 4. WYTYCZNE DO PLANY BIOZ 4.1. Zakres robót Przedmiotem inwestycji jest budowa instalacji oświetlenia drogowego łącznika drogowego pomiędzy ul. Szeligowską i Nowolazurową, z zakres której wchodzi: Budowa słupów oświetleniowych, budowa linii kablowych zasilających projektowane słupy Wykaz istniejących obiektów budowlanych Na trasie projektowanych linii kablowych znajdują się urządzenia obcych sieci uzbrojenia terenu. W związku z budową inwestycji mieszkaniowej w tym samym czasie mogą mieć miejsce roboty budowlane związane z budową sieci takich jak: rurociągi c.o., rurociągi wod. kan., sieci elektroenergetyczne i teletechniczne, drogi przeznaczone dla ruchu kołowego Przewidywane zagrożenia występujące podczas realizacji robót budowlanych Zagrożenia dla zdrowia mogą wystąpić w trakcie realizacji następujących robót budowlanych: prace przy wykopach dla ułożenia kabli energetycznych niebezpieczeństwo osunięcia gruntu, niebezpieczeństwo natrafienia na elementy sieci uzbrojenia terenu nie ujęte na planach, niebezpieczeństwo kolizji z uczestnikami ruchu kołowego, załączanie napięcia na wybudowane trasy kablowe możliwość porażenia prądem elektrycznym, niebezpieczeństwo spowodowane transportem i przemieszczaniem urządzeń i materiałów, zwłaszcza konstrukcjami słupów, prace związane z budową obiektów budowlanych oraz innych sieci uzbrojenia terenu. Na terenie budowy mogą pracować wykonawcy z innych branż budowlanych, wykonujących prace zlecone przez Inwestora. Należy zwrócić szczególną uwagę na prawidłową koordynację prac związanych z budową sieci oświetleniowej z pozostałymi 14

14 składowymi budowy. Podczas wykonywania prac ziemnych nie występują kolizje z istniejącą infrastrukturą. Przed przystąpieniem do prac kierujący zespołem pracowników powinien zaznajomić wszystkich zatrudnionych ze sposobem przygotowania miejsca pracy, występującymi zagrożeniami w miejscu pracy i w bezpośrednim jego sąsiedztwie oraz warunkami i metodami wykonywania pracy Techniczne i organizacyjne środki bezpieczeństwa Podstawą bezpiecznego wykonywania robót budowlano-montażowych na sieciach oraz urządzeniach niskiego jest prawidłowa ich organizacja. Ze względu na opisane zagrożenia przy wykonywaniu prac należy zachować następujące środki ochronne: personel zatrudniony przy pracach zobowiązany jest wykonywać je w kaskach, drogi przeznaczone dla ruchu kołowego (nie wyłączone na czas prowadzenia prac budowlanych) należy zabezpieczyć taśma ochronną rozciągniętą na słupkach, na drogach kołowych, przy których prowadzone będą prace ustawić pionowe znaki informacyjne uzgodnić je uprzednio z inspektorem nadzoru branży drogowej, załączanie urządzeń pod napięcia może dokonywać jedynie osoba legitymująca się odpowiednimi uprawnieniami (do 1kV). Prace przy robotach w obrębie pasa drogowego należy wykonywać zgodnie z Instrukcją prowadzenia i oznakowania prac prowadzonych w pasach dróg publicznych różnych kategorii przez służby Zakładów Energetycznych lub na Ich zlecenie. Instrukcja obejmuje między innymi: zarządzanie infrastrukturą zajmowanie pasa drogowego kierowanie ruchem podczas zajmowania pasa drogowego oznakowanie i zabezpieczenie robót prowadzonych w pasach dróg publicznych wyposażenie i wyszkolenie pracowników kierujących ruchem przy drodze oznakowanie pojazdów wykonujących czynności na drodze oznakowania pionowe ustawiane na drodze. 15

15 5. ZESTAWIENIE MATERIAŁÓW L.p. Opis elementu Jedn. Ilość Uwagi 1. Słup cylindryczno-stożkowy dwuelementowy typu SAL80 anodowane na kolor grafitowy CI Wysięgnik aluminiowy typu WRP-1/1,0/1,2/5 o wysięgu 1m (CI-65) 3. Oprawa oświetleniowa typ EVOLO 2 ze źródłem HPS 100W prod. SCHREDER, kolor 7016 antracytowy szt. 7 szt. 7 szt Fundament betonowy typu B-70 prod. ROSA szt Rura giętka, karbowana, DVK110, kolor niebieski. m Rura sztywna, gładka typu SRS110, kolor niebieski. m Rura sztywna, gładka PCV50, kolor czarny m Bednarka Fe/Zn 25x4 mm. m Kabel YKY 5x25mm²/1kV m Tabliczka słupowa wnękowa np. typ TB-1 z jednym gniazdem bezpiecznikowym i wkładką 4A szt Przewód YDY 3x2,5 mm². m Opaski kablowe typu Oki. szt

16 6. CZĘŚĆ RYSUNKOWA I ZAŁĄCZNIKI SPIS RYSUNKÓW: 1. Projekt zagospodarowania terenu.... SOU-01 SPIS ZAŁĄCZNIKÓW: 1. Warunki budowy oświetlenia drogi dojazdowej stanowiącej łącznik pomiędzy ulicami Szeligowską i Nowolazurową w dzielnicy Bemowo w Warszawie. 2. Decyzja o ustaleniu lokalizacji inwestycji celu publicznego nr L-50/2016 z dnia r. 3. Opinia Wydziału Estetyki nr AM-WEPP APA 4. Karty katalogowe słupów i opraw oświetleniowych 5. Obliczenia fotometryczne 17
