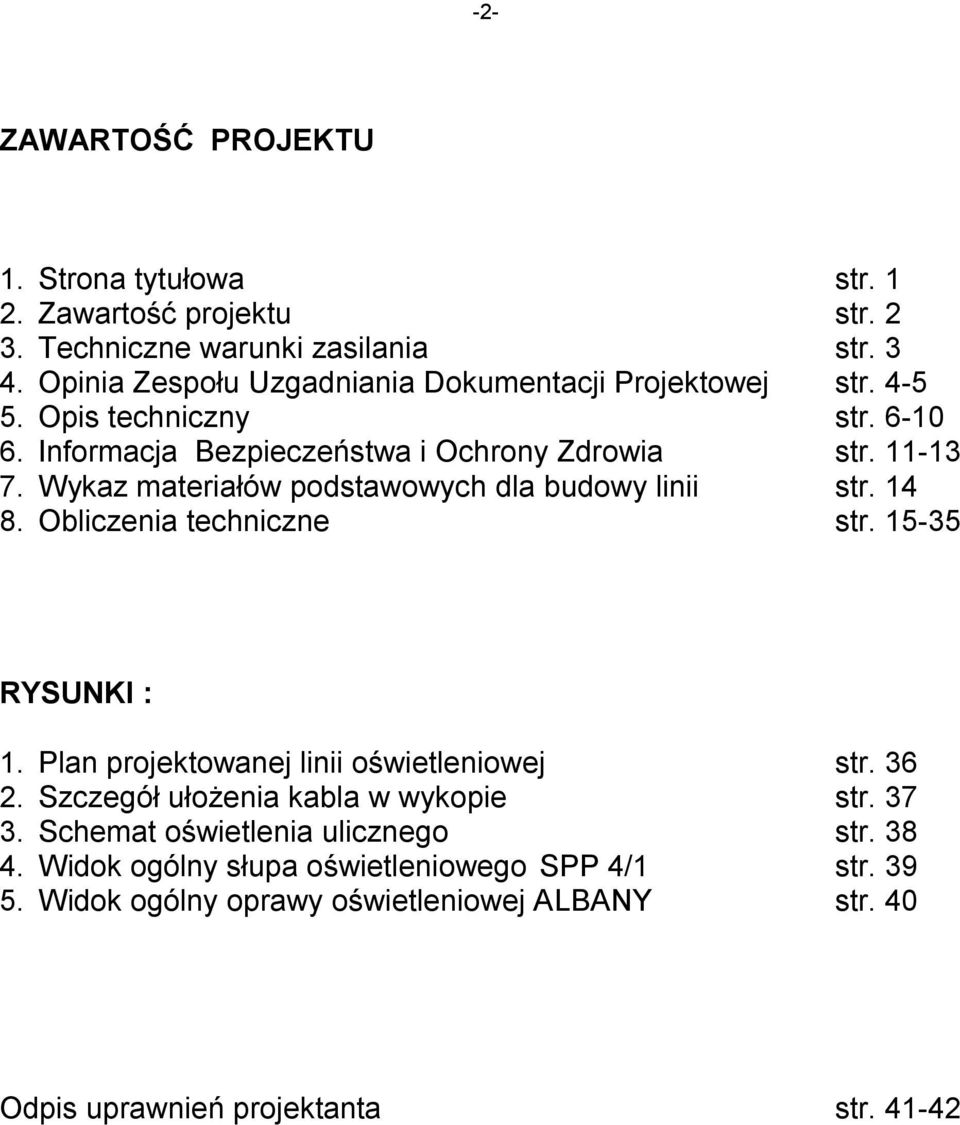

2 -2- ZAWARTOŚĆ PROJEKTU 1. Strona tytułowa str Zawartość projektu str Techniczne warunki zasilania str Opinia Zespołu Uzgadniania Dokumentacji Projektowej str Opis techniczny str Informacja Bezpieczeństwa i Ochrony Zdrowia str Wykaz materiałów podstawowych dla budowy linii str Obliczenia techniczne str RYSUNKI : 1. Plan projektowanej linii oświetleniowej str Szczegół ułożenia kabla w wykopie str Schemat oświetlenia ulicznego str Widok ogólny słupa oświetleniowego SPP 4/1 str Widok ogólny oprawy oświetleniowej ALBANY str. 40 Odpis uprawnień projektanta str

Wykaz materiałów podstawowych dla budowy linii str. 14 8. Obliczenia techniczne str. 15-35 RYSUNKI : 1. Plan projektowanej linii oświetleniowej str. 36 2.

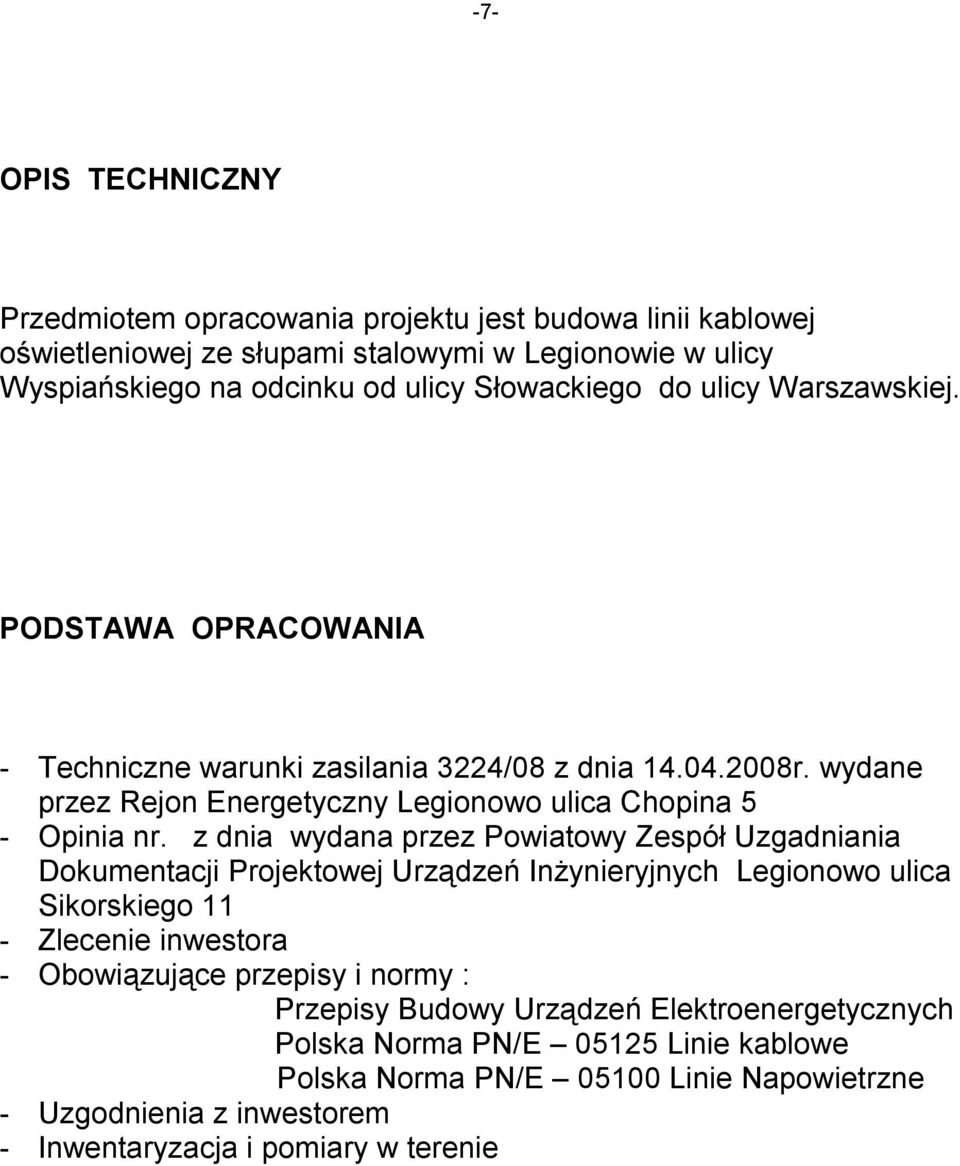

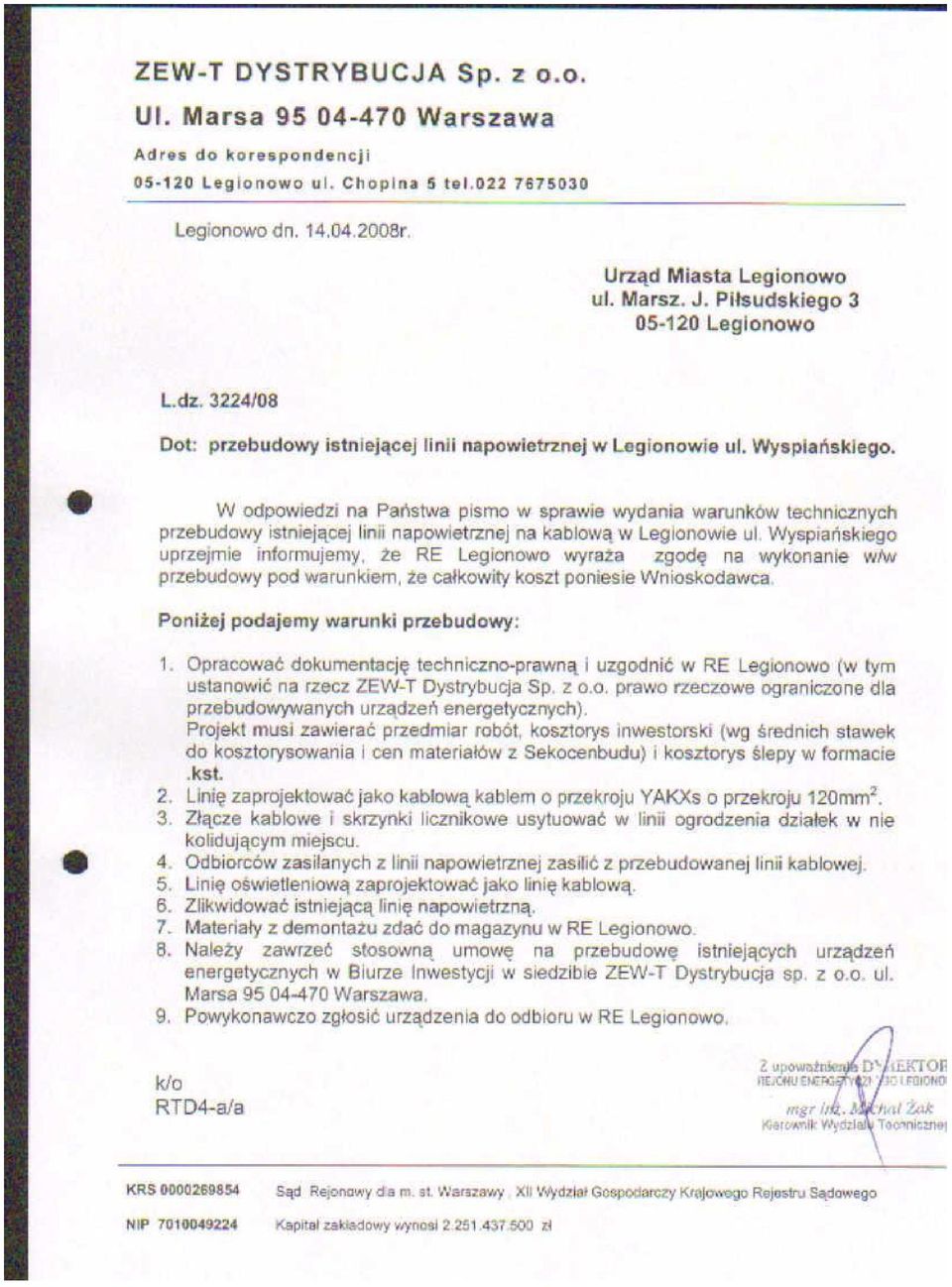

6 -7- OPIS TECHNICZNY Przedmiotem opracowania projektu jest budowa linii kablowej oświetleniowej ze słupami stalowymi w Legionowie w ulicy Wyspiańskiego na odcinku od ulicy Słowackiego do ulicy Warszawskiej. PODSTAWA OPRACOWANIA - Techniczne warunki zasilania 3224/08 z dnia r. wydane przez Rejon Energetyczny Legionowo ulica Chopina 5 - Opinia nr. z dnia wydana przez Powiatowy Zespół Uzgadniania Dokumentacji Projektowej Urządzeń Inżynieryjnych Legionowo ulica Sikorskiego 11 - Zlecenie inwestora - Obowiązujące przepisy i normy : Przepisy Budowy Urządzeń Elektroenergetycznych Polska Norma PN/E Linie kablowe Polska Norma PN/E Linie Napowietrzne - Uzgodnienia z inwestorem - Inwentaryzacja i pomiary w terenie

z dnia wydana przez Powiatowy Zespół Uzgadniania Dokumentacji Projektowej Urządzeń Inżynieryjnych Legionowo ulica Sikorskiego 11 - Zlecenie inwestora - Obowiązujące przepisy i normy

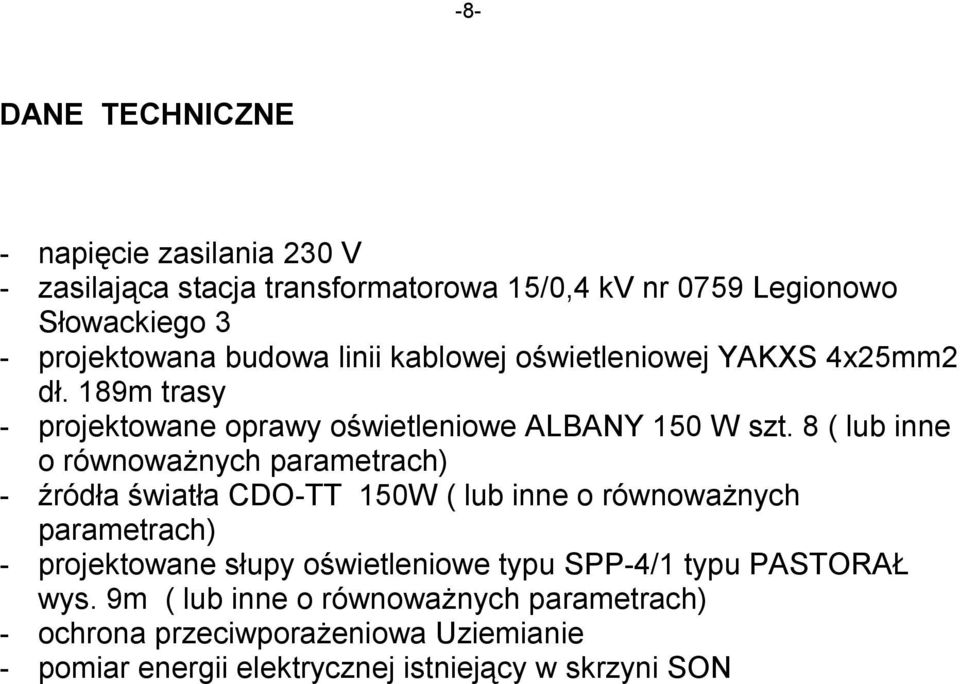

7 -8- DANE TECHNICZNE - napięcie zasilania 230 V - zasilająca stacja transformatorowa 15/0,4 kv nr 0759 Legionowo Słowackiego 3 - projektowana budowa linii kablowej oświetleniowej YAKXS 4x25mm2 dł. 189m trasy - projektowane oprawy oświetleniowe ALBANY 150 W szt. 8 ( lub inne o równoważnych parametrach) - źródła światła CDO-TT 150W ( lub inne o równoważnych parametrach) - projektowane słupy oświetleniowe typu SPP-4/1 typu PASTORAŁ wys. 9m ( lub inne o równoważnych parametrach) - ochrona przeciwporażeniowa Uziemianie - pomiar energii elektrycznej istniejący w skrzyni SON

8 ( lub inne o równoważnych parametrach) - źródła światła CDO-TT 150W ( lub inne o równoważnych parametrach) - projektowane słupy oświetleniowe

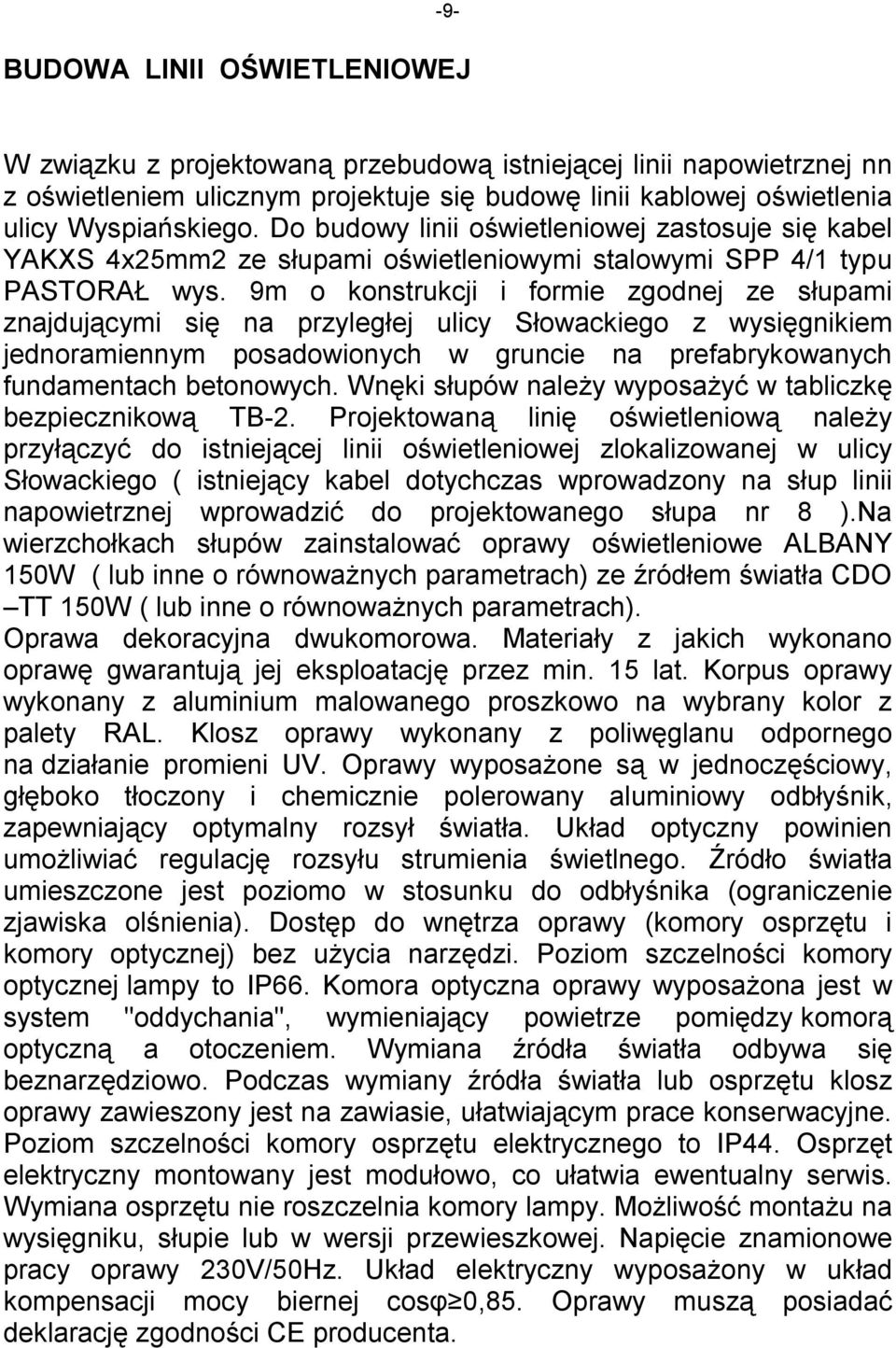

8 -9- BUDOWA LINII OŚWIETLENIOWEJ W związku z projektowaną przebudową istniejącej linii napowietrznej nn z oświetleniem ulicznym projektuje się budowę linii kablowej oświetlenia ulicy Wyspiańskiego. Do budowy linii oświetleniowej zastosuje się kabel YAKXS 4x25mm2 ze słupami oświetleniowymi stalowymi SPP 4/1 typu PASTORAŁ wys. 9m o konstrukcji i formie zgodnej ze słupami znajdującymi się na przyległej ulicy Słowackiego z wysięgnikiem jednoramiennym posadowionych w gruncie na prefabrykowanych fundamentach betonowych. Wnęki słupów należy wyposażyć w tabliczkę bezpiecznikową TB-2. Projektowaną linię oświetleniową należy przyłączyć do istniejącej linii oświetleniowej zlokalizowanej w ulicy Słowackiego ( istniejący kabel dotychczas wprowadzony na słup linii napowietrznej wprowadzić do projektowanego słupa nr 8 ).Na wierzchołkach słupów zainstalować oprawy oświetleniowe ALBANY 150W ( lub inne o równoważnych parametrach) ze źródłem światła CDO TT 150W ( lub inne o równoważnych parametrach). Oprawa dekoracyjna dwukomorowa. Materiały z jakich wykonano oprawę gwarantują jej eksploatację przez min. 15 lat. Korpus oprawy wykonany z aluminium malowanego proszkowo na wybrany kolor z palety RAL. Klosz oprawy wykonany z poliwęglanu odpornego na działanie promieni UV. Oprawy wyposażone są w jednoczęściowy, głęboko tłoczony i chemicznie polerowany aluminiowy odbłyśnik, zapewniający optymalny rozsył światła. Układ optyczny powinien umożliwiać regulację rozsyłu strumienia świetlnego. Źródło światła umieszczone jest poziomo w stosunku do odbłyśnika (ograniczenie zjawiska olśnienia). Dostęp do wnętrza oprawy (komory osprzętu i komory optycznej) bez użycia narzędzi. Poziom szczelności komory optycznej lampy to IP66. Komora optyczna oprawy wyposażona jest w system "oddychania", wymieniający powietrze pomiędzy komorą optyczną a otoczeniem. Wymiana źródła światła odbywa się beznarzędziowo. Podczas wymiany źródła światła lub osprzętu klosz oprawy zawieszony jest na zawiasie, ułatwiającym prace konserwacyjne. Poziom szczelności komory osprzętu elektrycznego to IP44. Osprzęt elektryczny montowany jest modułowo, co ułatwia ewentualny serwis. Wymiana osprzętu nie roszczelnia komory lampy. Możliwość montażu na wysięgniku, słupie lub w wersji przewieszkowej. Napięcie znamionowe pracy oprawy 230V/50Hz. Układ elektryczny wyposażony w układ kompensacji mocy biernej cosφ 0,85. Oprawy muszą posiadać deklarację zgodności CE producenta.

9m o konstrukcji i formie zgodnej ze słupami znajdującymi się na przyległej ulicy Słowackiego z wysięgnikiem jednoramiennym posadowionych w gruncie na prefabrykowanych fundamentach betonowych.

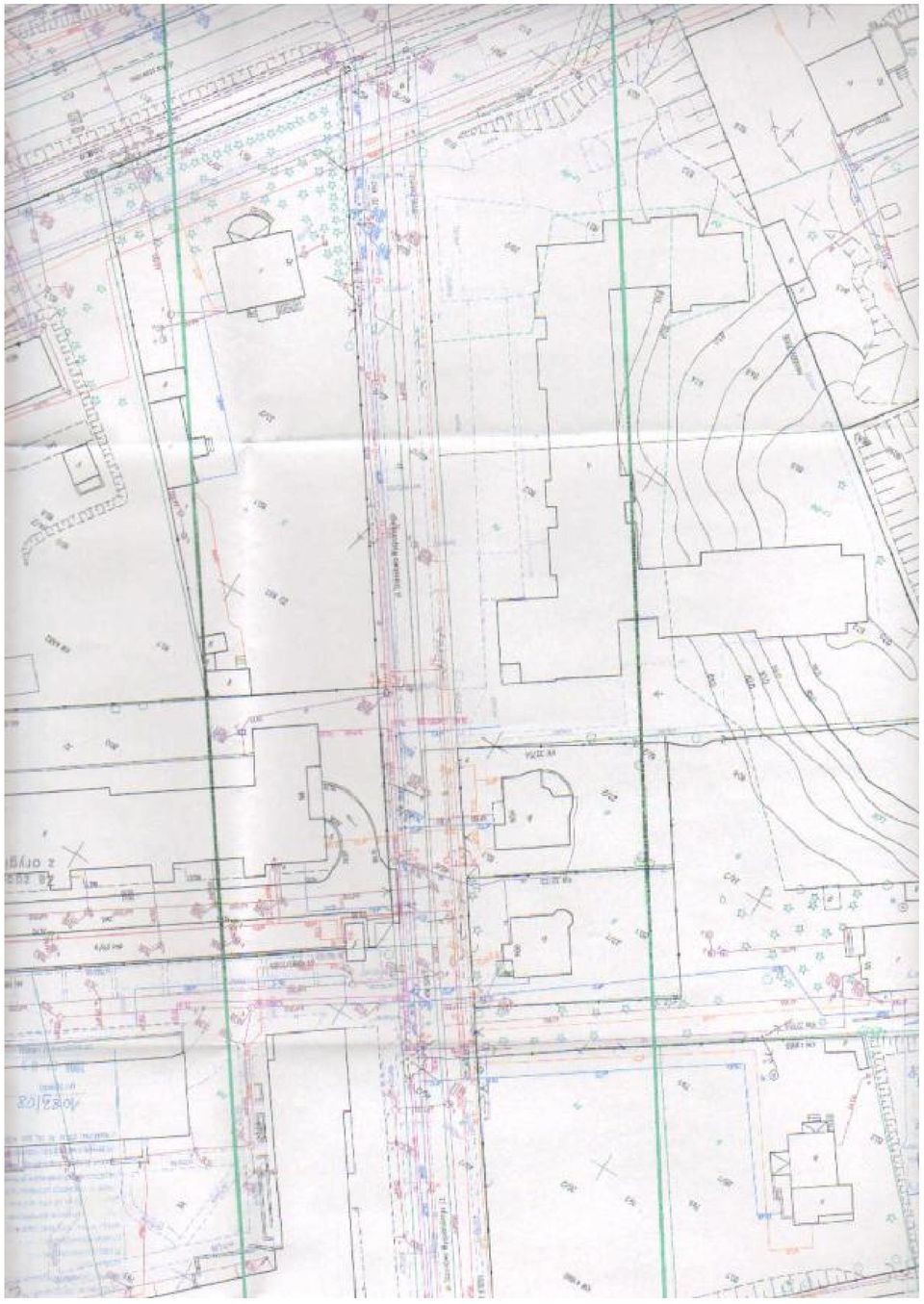

9 -10- Kable układać wg. trasy pokazanej na załączonym planie zgodnie z rysunkiem "Szczegół ułożenia kabli w wykopie". Przy słupach pozostawić zapasy kablowe co najmniej 1,5 metra. Na kablu w ziemi co 10 metrów, umieścić opaski informacyjne z materiału trwałego z napisem: - rok ułożenia - typ i przekrój kabla - relację kabla - nazwę właściciela kabla Całość robót wykonać zgodnie z projektem, obowiązującymi przepisami, BHP, wtz i opinią ZUD. OCHRONA PRZECIWPORAŻENIOWA Dodatkową ochroną od porażeń prądem elektrycznym jest uziemianie. Wszystkie słupy należy uziemić. UWAGII KOŃCOWE Przed przystąpieniem do dobudowy linii inwestor wystąpi do Starostwa Powiatowego w Legionowie o pozwolenia na budowę linii oświetleniowej. Trasę linii oraz posadowienie słupów na zlecenie inwestora wytyczy o po wykonaniu zainwentaryzuje uprawniona firma geodezyjna. Po zakończeniu robót wykonawca zgłosi obiekt do odbioru technicznego.

zgodnie z projektem, obowiązującymi przepisami, BHP, wtz i opinią ZUD. OCHRONA PRZECIWPORAŻENIOWA Dodatkową ochroną od porażeń prądem elektrycznym jest uziemianie. Wszystkie słupy należy uziemić.

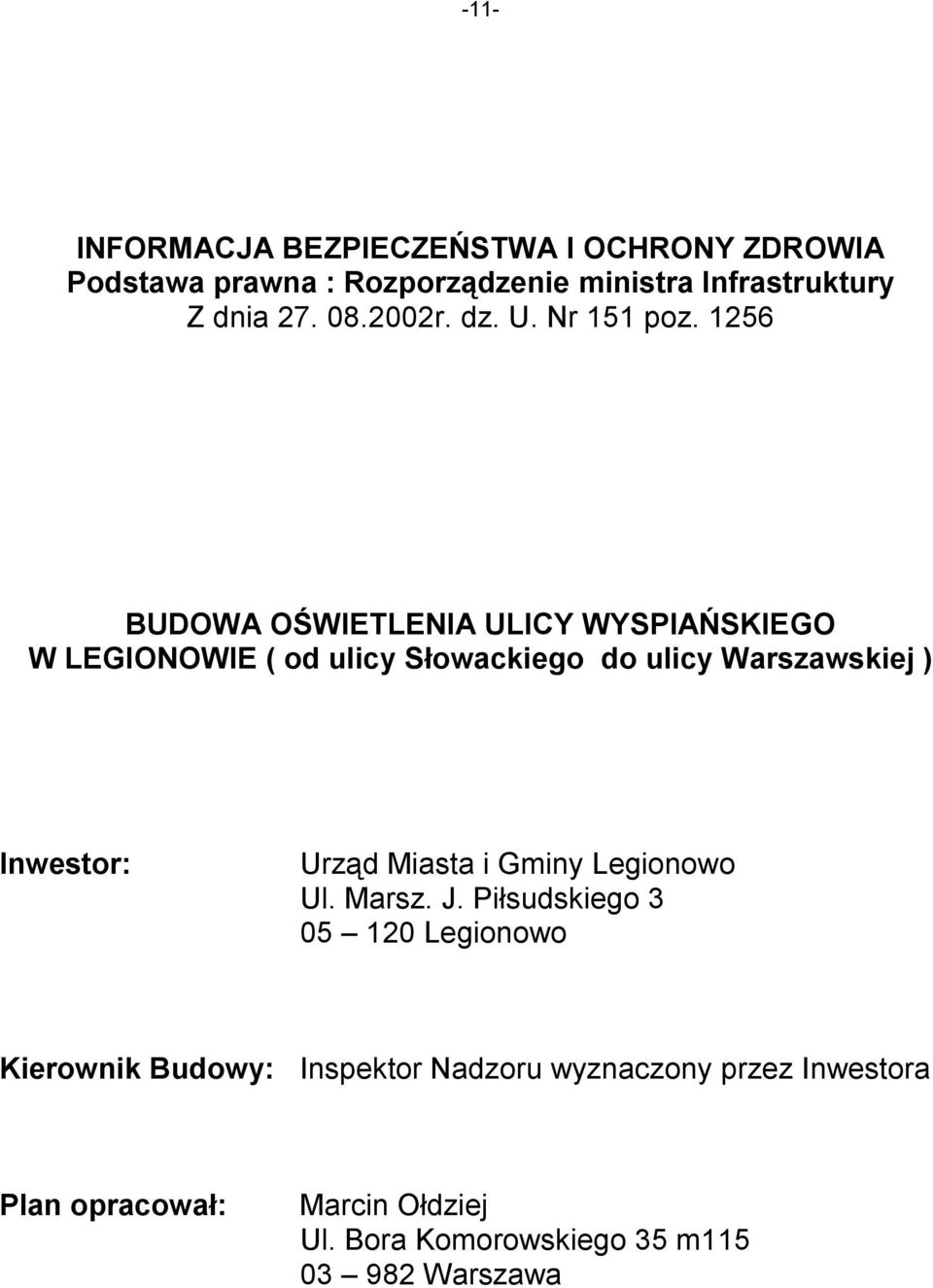

10 -11- INFORMACJA BEZPIECZEŃSTWA I OCHRONY ZDROWIA Podstawa prawna : Rozporządzenie ministra Infrastruktury Z dnia r. dz. U. Nr 151 poz BUDOWA OŚWIETLENIA ULICY WYSPIAŃSKIEGO W LEGIONOWIE ( od ulicy Słowackiego do ulicy Warszawskiej ) Inwestor: Urząd Miasta i Gminy Legionowo Ul. Marsz. J. Piłsudskiego Legionowo Kierownik Budowy: Inspektor Nadzoru wyznaczony przez Inwestora Plan opracował: Marcin Ołdziej Ul. Bora Komorowskiego 35 m Warszawa

1256 BUDOWA OŚWIETLENIA ULICY WYSPIAŃSKIEGO W LEGIONOWIE ( od ulicy Słowackiego do ulicy Warszawskiej ) Inwestor: Urząd

11 -12- CZĘŚĆ OPISOWA 1. Zakres robót dla całego zamierzenia: - Budowa linii kablowej oświetleniowej 2. Kolejność realizacji poszczególnych zadań: - wykonanie wykopów pod słupy oświetleniowe i ich posadowienie - wykonanie wykopu pod linię kablową - montaż opraw oświetleniowych 3. Miejsca mogące stworzyć zagrożenie bezpieczeństwa i zdrowia ludzi: - prace na wysokości przy montażu przewodów linii niskiego napięcia i opraw oświetleniowych - prace przy użyciu dźwigu - ustawianie słupów 4. Informacja o wydzieleniu i oznakowaniu miejsca prowadzonych robót: - miejsca pracy będą wydzielone i oznakowane barierami ochronnymi i taśmami ostrzegawczymi 5. Informacja o przeprowadzonym instruktażu przed rozpoczęciem robót: - przeprowadzenie instruktażu stanowiskowego ze szczególnym określeniem zasad postępowania w przypadku wystąpienia zagrożenia, obowiązku stosowania przez pracowników ochron indywidualnych ( szelki bezpieczeństwa, kaski ochronne i rękawice ) 6. Nadzór nad pracami będzie sprawował Inspektor nadzoru wyznaczony przez Inwestora

Miejsca mogące stworzyć zagrożenie bezpieczeństwa i zdrowia ludzi: - prace na wysokości przy montażu przewodów linii niskiego napięcia i opraw oświetleniowych - prace przy użyciu dźwigu - ustawianie

12 Pracownicy zatrudnieni przy realizacji zadania posiadają kwalifikacje i wymagane dodatkowe uprawnienia energetyczne do budowy i montażu urządzeń elektroenergetycznych. Materiały na miejsce budowy będą dostarczane zgodnie z potrzebami. 8. Informacja w sprawie wskazania środków technicznych i organizacyjnych zapobiegających niebezpieczeństwu szczególnego zagrożenia: - prace w pobliżu lub na urządzeniach energetycznych czynnych będą wykonywane na podstawie poleceń pisemnych wystawianych przez uprawnionego pracownika RE Legionowo - w trakcie pracy dźwigu teren będzie wygrodzony celem określenia strefy ochronnej 9. Dokumentacja techniczna znajduje się w siedzibie Inwestora. OŚWIADCZENIE Oświadczam że Projekt budowlany budowy oświetlenia ulicy Wyspiańskiego w Legionowie ( od ulicy Słowackiego do ulicy Warszawskiej ) został wykonany zgodnie z obowiązującymi przepisami i normami oraz zasadami wiedzy technicznej.

Informacja w sprawie wskazania środków technicznych i organizacyjnych zapobiegających niebezpieczeństwu szczególnego zagrożenia: - prace w pobliżu lub na urządzeniach energetycznych czynnych będą
