Pojedynczy / Podwójny Wyci¹g Spalin Funkcjonalny i prosty w monta u

Transkrypt

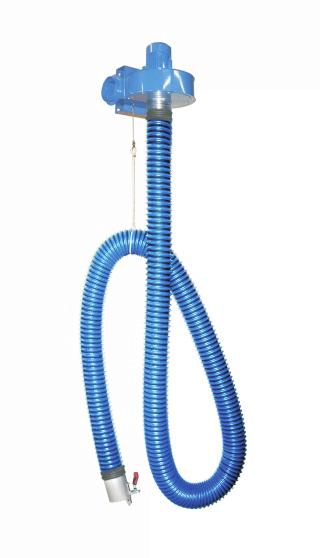

1 Zaprojektowano dla: Motocykli Samochodów osobowych Samochodów ciê arowych Pojazdów u ytkowych INSTRUKCJA Pojedynczy / Podwójny Wyci¹g Spalin Funkcjonalny i prosty w monta u P P P P P Producent Kelterstrasse 65 D Untsrensingen info@norfi.de Przedstawiciel NORFI Polska Sp. z o.o. ul. Partyzantów Sosnowiec tel info@norfi.pl

2 1 OPIS OGÓLNY Indywidualny wyci¹g spalin samochodowych jest prostym i funkcjonalnym urz¹dzeniem dla warsztatów samochodowych oraz Stacji Kontroli Pojazdów. S³u y on do odci¹gania spalin samochodowych bezpoœrednio z rury wydechowej samochodu stoj¹cego na stanowisku badawczym b¹dÿ serwisowym, którego silnik jest uruchomiony. Spaliny samochodowe powstaj¹ce w trakcie pracy silnika, zasysane s¹ poprzez elastyczny w¹ zamocowany na rurze wydechowej przy pomocy ssawki wyposa onej w odpowiedni zacisk, transportowane s¹ do instalacji wyrzucaj¹cej na zewn¹trz pomieszczenia. Odci¹gi s¹ wyposa one w elastyczne wê e o du ej wytrzyma³oœci na odkszta³cenia i odpornoœci termicznej ci¹g³ej do 150 C. Odci¹gi proste wykonane s¹ z materia³ów odpornych na zanieczyszczenia smoliste, zapylenie, szok termiczny, wstrz¹sy oraz kwasy wytr¹caj¹ce siê ze spalin w wyniku kondensacji pary wodnej. Pojedynczy wyci¹g spalin typu P , P , P oraz P jest urz¹dzeniem do wyci¹gu spalin samochodowych, przewidzianym do stosowania na stanowiskach nieprzejazdowych. Konstrukcja urz¹dzenia nie pozwala na przejazd pojazdu z pod³¹czon¹ ssawk¹. Podwójny wyci¹g spalin typu P przewidziany jest do obs³ugi dwóch stanowisk lub pojazdu z podwójnym uk³adem wydechowym. Dotychczasowe numery zosta³y zast¹pione nowymi: stary numer nowy numer P stary numer nowy numer P stary numer nowy numer P P , P nowe produkty PARAMETRY TECHNICZNE P , P dla samochodów o dopuszczalnej masie ca³kowitej do 3,5 t 3 œrednica przewodu 102mm, wydajnoœæ wentylatora min. 400m /h moc 0.37kW, zasilanie 3x( )V; P dla samochodów o dopuszczalnej masie ca³kowitej do 3,5 t 3 œrednica przewodu 102mm, wydajnoœæ wentylatora min. 900m /h moc 0.75kW, zasilanie 3x( )V; P , P dla samochodów o dopuszczalnej masie ca³kowitej do i powy ej 3,5 t œrednica przewodu 152 mm, wydajnoœæ wentylatora 3 min. 1000m /h moc 0.75kW, zasilanie 3x( )V; WARUNKI PRACY temperatura: od 10 do +40 C wilgotnoœæ wzglêdna: do 90% ciœnienie atmosferyczne: 1013hPa ± 60hPa praca w pomieszczeniu zamkniêtym ODPORNOŒÆ TEMPERATUROWA ODPORNOŒC TERMICZNA CI G A +150 C

3 WYKAZ WYPOSA ENIA I CZÊŒCI ZAMIENNYCH - ODCI G POJEDYNCZY podwieszenie œcienne wentylator przy³¹cze do instalacji odprowadzaj¹cej Podwieszenie wê a W¹ odci¹gowy P œr 102mm; L=5mb P œr 102mm; L=7.5mb P œr 152mm; L=5mb P œr 152mm; L=7.5mb Ssawka odci¹gowa P > P > P > P > P P P P WYKAZ WYPOSA ENIA I CZÊŒCI ZAMIENNYCH - ODCI G PODWÓJNY podwieszenie œcienne wentylator przy³¹cze do instalacji odprowadzaj¹cej Podwieszenie wê a W¹ odci¹gowy P œr 102mm; L=2x5mb Ssawka odci¹gowa P > P

4 1 WYKAZ WYPOSA ENIA I CZÊŒCI ZAMIENNYCH W razie zamawiania czêœci zapasowych nale y: a) podaæ nr katalogowy danej czêœci b) podaæ nr kontrolny danej czêœci (je eli jest) c) podaæ nr katalogowy lub opis danego detalu (czêsto numery katalogowe odnosz¹ siê do zespo³u kilku czêœci) d) podaæ iloœæ potrzebnych elementów P P P P P œrednica 3 D³ugoœæ wê a Crush proof 5 m 7.5 m 2 x 5 m 5 m 7.5 m W¹ odci¹gowy typ NR-CP Podwieszenie 2 x Opaska zaciskowa Os³ona gumowa Ssawka x Wentylator SSAWKA ODCI GOWA (opcjonalnie) Gumowa Gumowa Gumowa Gumowa 155x80 Gumowa 200x100 œrednica œrednica œrednica W ODCI GOWY (opcjonalnie) TYP S TYP NR-B TYP NR-CP TYP FC-3 TYP SG-200 œrednica œrednica œrednica

5 WENTYLATOR W odci¹gach spalin samochodowych NORFI zastosowano wentylatory promieniowe z silnikami zasilanymi napiêciem trójfazowym. Urz¹dzenie jest wyposa one w wentylator typu N34, Urz¹dzenie jest wyposa one w wentylator typu N35 Tabela poni ej zawiera podstawowe parametry tych urz¹dzeñ. Typ Nr kat. Moc [kw] Napiêcie [V] N x 400V, 50Hz N x 400V, 50Hz Zabezpieczenie* SCHEMAT ELEKTRYCZNY Wentylatory wyposa one s¹ w silniki trójfazowe zasilane z sieci elektrycznej o napiêciu 3x400V. Pod³¹czenie do sieci powinno byæ wykonane przez wykwalifikowanego elektryka. * NIE WOLNO POD CZAÆ SILNIKA DO SIECI BEZ ZASTOSOWANIA ZABEZPIECZENIA. Zaleca siê zastosowanie wy³¹cznika silnikowego z zabezpieczeniem przeci¹ eniowym oraz zwarciowym. W2 U2 V2 PE U1 L1 V1 L2 W1 L3 380V-420V, 3~ Po³¹czenia nale y dokonaæ przewodem YDY lub OMY o œrednicy y³y 2.5mm. Maksymalna odleg³oœæ w³¹cznika od urz¹dzenia wynosi 10m. Przewód uziemiaj¹cy powinien byæ pod³¹czony do zacisku PE w skrzynce zaciskowej wentylatora. UWAGA! Na wy³¹czniku nale y umieœciæ informacjê okreœlaj¹c¹ typ obs³ugiwanego urz¹dzenia. CHARAKTERYSTYKA WENTYLATORA CHARAKTERYSTYKA WENTYLATORÓW pt [Pa] N 36 N N 34 N Q [m/h] 5

6 INSTRUKCJA MONTA U Przed przyst¹pieniem do wykonania instalacji konieczne jest okreœlenie odpowiedniej wysokoœci i pozycji zamontowania odci¹gu w odniesieniu do miejsca postoju pojazdu, minimalna wysokoœæ monta u powinna wynosiæ 3m. Odci¹g prosty dostarczany jest w wersji przystosowanej do zamocowania na œcianie. Je eli odci¹g prosty ma byæ zamocowany do sufitu nale y podwiesiæ go na odpowiednim wsporniku. Do mocowania odci¹gu prostego nale y u yæ odpowiednich œrub mocuj¹cych, uwzglêdniaj¹c ciê ar odci¹gu prostego i konstrukcjê œcian. 1. Zamontuj wentylator na œcianie 2. Zamocuj w¹ elastyczny na kielichu u ywaj¹c opaski zaciskowej 3. Na koñcu wê a elastycznego przy pomocy opaski zaciskowej zamocuj ssawkê odci¹gow¹. 4. Przygotuj instalacje odprowadzaj¹c¹ spaliny poza gara. 5. Po³¹cz wentylator z instalacj¹ wywiewn¹ przy pomocy odcinka wê a elastycznego o d³ m. 6. Wentylator pod³¹cz do instalacji elektrycznej trójfazowej, poprzez w³¹cznik silnikowy z zabezpieczeniem przeci¹ eniowym i zwarciowym (nie dostarczany w zestawie). 7. SprawdŸ kierunek obrotów wirnika wentylatora (dostarczony wentylator bêdzie odci¹ga³ powietrze niezale nie od kierunku obrotu wirnika!). Odci¹gi spalin samochodowych musz¹ byæ po³¹czone z instalacj¹ rurow¹ wyrzucaj¹c¹ spaliny poza budynek. Wylot spalin powinien byæ wyprowadzony ponad dach i nie mo e znajdowaæ siê w odleg³oœci mniejszej ni 10m od najbli szej czerpni powietrza. Instalacja powinna byæ wykonana rur¹ sta³¹ typu "spiro" (rura zwijana ze szwem), ze stali nierdzewnej lub ocynkowanej, o œrednicy min. 160mm. Istnieje mo liwoœæ po³¹czenia wentylatora bezpoœrednio z ruroci¹giem ( na sztywno ) lub za poœrednictwem przewodu elastycznego o d³. 0,5-1m (zalecane) o odpornoœci termicznej min. 100 C. Instalacjê nale y zaprojektowaæ w taki sposób, aby d³ugoœæ instalacji rurowej znajduj¹cej siê przed i za wentylatorem by³a jak najkrótsza. Przy d³ugoœci instalacji przekraczaj¹cej 10m zaleca siê stosowanie ruroci¹gu o œrednicy min. 200mm. 176,5 n N N , ,6 n , , ,5 6

7 INSTRUKCJA U YTKOWANIA 1. W³¹cz wentylator 2. Odepnij w¹ z podwieszenia 3. Zapnij ssawkê odci¹gow¹ na rurze wydechowej 4. Upewnij siê czy odci¹g pracuje poprawnie, ssawka jest dobrze za³o ona, spaliny nie wydostaj¹ siê poza ni¹. UWAGA! Wyci¹gi spalin samochodowych s¹ przystosowane do obs³ugi pojazdów posiadaj¹cych rurê wydechow¹ umieszczon¹ poziomo. Dla pojazdów, które posiadaj¹ rurê wydechow¹ skierowan¹ pionowo do góry (np ci¹gnik rolniczy) za³o enie ssawki lub eksploatacja urz¹dzenia mo e byæ utrudniona lub nawet niemo liwa. UWAGA! Nie wolno u ywaæ wyci¹gu bez za³¹czonego wentylatora! Nie wolno uzywac urzadzenia do odsysania innych substancji jak spaliny samochodowe. Nie stosowaæ do odkurzania, odciagania py³ów, gazów, cieczy itp. UWAGA! Nie stosowaæ urz¹dzenia do odciagania spalin ze stanowisk hamowni silnikowych! UWAGA! Zabrania siê umieszczania na szynie lub podwieszania do wê a dodatkowych (nie bêd¹cych elementem odci¹gu) urz¹dzeñ. OSTRZE ENIE!!! Po przeprowadzeniu badania, ssawka odci¹gowa wykonana z metalu, mo e byæ gor¹ca. Odczepienie ssawki powinno odbyæ siê po kilku minutach od wy³¹czenia silnika lub w rêkawicach ochronnych! INSTRUKCJA OKRESOWEJ KONTROLI W celu zapewnienia poprawnego dzia³ania urz¹dzenia, nale y sprawdziæ nastêpuj¹ce elementy: 1. Raz w miesi¹cu sprawdÿ: a) Powierzchniê wewnêtrzn¹ ssawki. Nale y j¹ oczyœciæ jeœli jest to konieczne b) Si³ê zacisku ssawki na rurze wydechowej c) Stan techniczny wê y elastycznych d) Dzia³anie wentylatora 2. Raz w roku, lub gdy jest to konieczne nale y: a) Sprawdziæ instalacjê elektryczn¹ - mocowanie przewodów przy silniku i na z³¹czach b) Sprawdziæ instalacjê rurow¹ c) Sprawdziæ linkê podwieszenia Producent Kelterstrasse 65 D Untsrensingen info@norfi.de Przedstawiciel NORFI Polska Sp. z o.o. ul. Partyzantów Sosnowiec tel info@norfi.pl

8 DECLARATION OF INCORPORATION Product: Single exhaust extractor with hose, nozzle and fan DEKLARACJA ZGODNOŒCI Produkt: Pojedynczy wyci¹g spalin z wê em, ssawk¹ i wentylatorem Art.-No.: P P P P ( ) Art.-No.: P ( ) ( ) P ( ) ( ) P ( ) ( ) P ( ) Manufacturer: Kelterstr Unterensingen / Germany Producent: Kelterstr Unterensingen / Germany Declaration: The following EC-directives and harmonised standards have been applied: Machinery Directive 2006/42/EC, Low Voltage Directive 2006/95/EC, Electromagnetic Compatibility Directive 2004/108/EEC, EN 294, EN 1050 Deklaracja: Zaœwiadcza siê, i wyrób zosta³ wykonany zgodnie z nastepuj¹cymi normami: Machinery Directive 2006/42/EC, Low Voltage Directive 2006/95/EC, Electromagnetic Compatibility Directive 2004/108/EEC, EN 294, EN 1050 Unterensingen, December 2009 Unterensingen, Grudzieñ 2009 Jürgen Heins Director Jürgen Heins Dyrektor NORFI Polska Sp. z o.o. Partyzantów 11 tel/fax Sosnowiec info@norfi.pl

9 DECLARATION OF INCORPORATION Product: Double exhaust extractor with hoses, nozzles and fan DEKLARACJA ZGODNOŒCI Produkt: Podwójny wyci¹g spalin z wê ami, ssawkami i wentylatorem Art.-No.: P ( ) Art.-No.: P ( ) Manufacturer: Kelterstr Unterensingen / Germany Producent: Kelterstr Unterensingen / Germany Declaration: The following EC-directives and harmonised standards have been applied: Machinery Directive 2006/42/EC, Low Voltage Directive 2006/95/EC, Electromagnetic Compatibility Directive 2004/108/EEC, EN 294, EN 1050 Deklaracja: Zaœwiadcza siê, i wyrób zosta³ wykonany zgodnie z nastepuj¹cymi normami: Machinery Directive 2006/42/EC, Low Voltage Directive 2006/95/EC, Electromagnetic Compatibility Directive 2004/108/EEC, EN 294, EN 1050 Unterensingen, December 2009 Unterensingen, Grudzieñ 2009 Jürgen Heins Director Jürgen Heins Dyrektor NORFI Polska Sp. z o.o. Partyzantów 11 tel/fax Sosnowiec info@norfi.pl

10 GWARANCJA WARUNKI GWARANCJI Gwarant zapewnia U ytkownika o prawid³owej i bezpiecznej pracy urz¹dzenia, na które wydana zosta³a niniejsza karta gwarancyjna, pod warunkiem eksploatacji wy³¹cznie zgodnie z instrukcj¹ obs³ugi. Okres gwarancji na zakupione urz¹dzenia wynosi 12 miesiêcy od daty zakupu. Okres gwarancji na zakupione urz¹dzenia wraz z monta em wykonanym przez autoryzowany serwis firmy NORFI Polska Sp. z o.o. wynosi 24 miesi¹ce od daty monta u. Warunkiem utrzymania gwarancji jest dokonanie odpùatnych przeglàdów serwisowych zakupionego urzàdzenia / instalacji. W przypadku gwarancji 12-miesiæcznej, przeglàdu naleýy dokonaã w 6. miesiàcu od daty zakupu. W przypadku gwarancji 24- miesiæcznej, przeglàdu naleýy dokonaã w 8 i 16 miesiàcu od daty zakupu. Przegl¹d wykonuje autoryzowany serwis firmy NORFI Polska Sp. z o.o. W przypadku niedotrzymania powy szych warunków, U ytkownik traci gwarancjê. W przypadku uznania gwarancji, naprawy wykonuje bezp³atnie serwis sprzedawcy w terminie do 30 dni od daty zg³oszenia usterki. Z napraw gwarancyjnych wyùàczone sà nastæpujàce przypadki: - uszkodzenia z winy Uýytkownika - uszkodzenia spowodowane niewùaúciwym uýytkowaniem - uszkodzenia spowodowane podczas transportu - uszkodzenia spowodowane uýywaniem niezgodnie z przeznaczeniem - uszkodzenia spowodowane w wyniku zdarzeñ losowych - czyszczenie i konserwacja - materia³y eksploatacyjne Gwarant zwolniony jest od odpowiedzialnoœci je eli wyka e, e przyczyny nie tkwi³y w sprzedanym sprzêcie oraz decyduje o sposobie naprawy, b¹dÿ wymianie urz¹dzenia. Decyzjê w tej sprawie podejmuje Gwarant. Wymiany wadliwego sprzêtu dokonuje jednostka handlowa, w której zakupiono sprzêt. W przypadkach spornych jednostka handlowa upowa niona jest - po sprawdzeniu sprzêtu - do warunkowego przyjêcia reklamacji zobowi¹zuj¹c siê do wydania orzeczenia w terminie 14-stu dni od daty zg³oszenia. Naprawy gwarancyjne i pogwarancyjne wykonuje autoryzowany serwis firmy NORFI Polska Sp. z o.o. niezgodnej z instrukcj¹ obs³ugi; uszkodzeñ mechanicznych, termicznych, chemicznych; zanieczyszczenia i u ytkowania niezgodnie z przeznaczeniem oraz ingerencji osób nieupowa nionych. 9. Naprawy gwarancyjne i pogwarancyjne wykonuje serwis NORFI Polska Sp. z o.o. Data sprzeda y Pieczêæ dystrybutora ADNOTACJE PUNKTU SERWISOWEGO Data zg³oszenia naprawy Data wykonania naprawy Opis naprawy. Wyszczególnienie wykonanych czynnoœci i wymienionych czêœci. Podpis I pieczêæ punktu serwisowego Producent Przedstawiciel Kelterstrasse 65 D Untsrensingen info@norfi.de NORFI Polska Sp. z o.o. ul. Partyzantów Sosnowiec tel info@norfi.pl
