PROGRAM FUNKCJONALNO- UŻYTKOWY

Transkrypt

1 PROGRAM FUNKCJONALNO- UŻYTKOWY nazwa nadana zamówieniu przez Zamawiającego: "Budowa sieci typu NGN, infrastruktury hot-spot oraz PIAP na obszarze Powiatu drawskiego, gryfickiego, łobeskiego i świdwińskiego nazwa skrócona: BIT4 ZAMAWIAJĄCY: Starostwo Powiatowe w Gryficach Plac Zwycięstwa Gryfice LOKALIZACJA: woj. zachodniopomorskie BRANŻA: Telekomunikacja OPRACOWANIE: inprojects Kozicki i Wspólnicy Sp. J. ul. Przesmyckiego Stargard Szczeciński Zmiana fragmentu części technicznej : Xentia sp. z o.o. ul. Chałubińskiego Warszawa WERSJA: 2.0 Sierpień 2014 r 1

2 Wspólny słownik zamówień wg. CPV: Kable światłowodowe do przesyłu informacji Kable światłowodowe Sieć telekomunikacyjna Radiowa aparatura nadawcza z aparaturą odbiorczą Sieć zintegrowana Sieć Ethernet Sieć internetowa Lokalna sieć komputerowa Rozległa sieć komputerowa Sieć radiowa Aparatura światłowodowa Pakiety oprogramowania do różnych operacji sieciowych Usługi inżynieryjne w zakresie projektowania Usługi zarządzania oprogramowaniem sieciowym Usługi w zakresie rozległej sieci komputerowej Usługi w zakresie lokalnej sieci komputerowej Okablowanie sieciowe Karty sieciowe Rutery sieciowe Serwery sieciowe Interfejsy sieciowe Urządzenia sieciowe Elementy składowe sieci Usługi dodatkowe w zakresie sieci danych Usługi rozbudowy systemów komputerowych Usługi rozbudowy sprzętu komputerowego Montaż anten radiowych Usługi systemów radiowych o niewielkiej skali Usługi instalowania nadajników radiowych Usługi instalowania urządzeń radiowych Instalowanie anten Rozdzielacze sygnału antenowego Instalacja rurociągów Instalacje niskiego napięcia Roboty w zakresie okablowania oraz instalacji elektrycznych 2

3 Spis treści A. CZĘŚĆ OPISOWA Opis ogólny przedmiotu zamówienia Podstawowe założenia projektowe Opis ogólny Lokalizacja i zasięg projektu Komplementarność projektu BIT Węzły sieci (informacje przekrojowe) Charakterystyczne parametry określające wielkość obiektu Aktualne uwarunkowania wykonania przedmiotu zamówienia Ogólne właściwości funkcjonalno-użytkowe Obszar sieć światłowodowa Obszar szerokopasmowej sieci radiowej Obszar HotSpot i PIAP Obszar CZS Szczegółowe właściwości funkcjonalno-użytkowe Zakres rzeczowy inwestycji z wyszczególnieniem zadań Węzły sieci w poszczególnych miejscowościach Łobez Resko Gryfice Płoty Cerkwica Mechowo Trzebiatów Wicimice Świdwin Drawsko Opis wymagań Zamawiającego w stosunku do przedmiotu zamówienia Wytyczne i wymagania dotyczące budowy sieci pasywnej Układanie rurociągów kablowych w ziemi Instalowanie studni Światłowód do kanalizacji Prowadzenie kabli światłowodowych w budynkach Osprzęt światłowodowy

4 2.1.6 Szafy telekomunikacyjne Wykonywanie połączeń spawanych włókien jednomodowych Stelaże zapasów kabli Znakowanie elementów traktów światłowodowych Pomiary montażowe i końcowe Wytyczne i wymagania dotyczące sieci aktywnej i infrastruktury Switche Ethernetowe (Łobez i Gryfice) Infokioski Radiolinie Stacje Bazowe oraz terminale radiowego systemu szerokopasmowego Hotspoty Router terminujący Terminale punkt-wielopunkt (8 szt., Świdwin) Maszty (5 szt.) Szafy zewnętrzne z zasilaniem i podtrzymaniem (5 szt.) Szafy serwerowe (14 szt.) UPS (14 szt.) Infrastruktura CZS Wytyczne i wymagania dotyczące oprogramowania Oprogramowanie do monitoringu (2 szt. Gryfice, Łobez) System zarządzania hotspot (1 szt., Świdwin) Warunki odbioru robót Odbiór dokumentacji projektowej Odbiór sieci pasywnej Odbiór sieci aktywnej Szczegółowe właściwości funkcjonalno- użytkowe B. CZĘŚĆ INFORMACYJNA Przepisy prawne i normy związane z projektowanie i wykonaniem zamierzenia budowlanego Inne normy i dokumenty Inne posiadane informacje i dokumenty niezbędne dla zaprojektowania robót budowalnych Dodatkowe wytyczne inwestorskie i uwarunkowania związane z budową i jej przeprowadzeniem Wyniki badań gruntowo wodnych na terenie budowy dla potrzeb posadowienia obiektów Zalecenia konserwatorskie konserwatora zabytków Inwentaryzacja zieleni Dane dotyczące zanieczyszczeń atmosfery do analizy ochrony powietrza oraz posiadane raporty, opinie lub ekspertyzy z zakresu ochrony środowiska

5 2.6. Pomiary ruchu drogowego, hałasu i innych uciążliwości Inwentaryzacja lub dokumentacja obiektów budowlanych C ZAŁĄCZNIKI

6 A. CZĘŚĆ OPISOWA 1. Opis ogólny przedmiotu zamówienia 1.1 Podstawowe założenia projektowe Opis ogólny Przedmiotem niniejszego opracowania jest program funkcjonalnoużytkowy na potrzeby zaprojektowania i budowy na obszarze 4 powiatów województwa zachodniopomorskiego regionalnej infrastruktury teleinformatycznej sieci szerokopasmowej w formie: szkieletowej, światłowodowej sieci telekomunikacyjnej, dystrybucyjnej radiowej sieci telekomunikacyjnej, publicznych punktów dostępu do internetu (PIAP), punktów bezprzewodowego dostępu do internetu (hotspot), węzłów centrum zarządzania siecią (CZS). Zaplanowana do budowy infrastruktura umożliwi znaczące zwiększenie dostępu do usług szerokopasmowych dla mieszkańców regionu. Całość projektu w dalszej części niniejszego dokumentu będzie określana mianem BIT4. Projekt BIT4 obejmuje realizację następujących obszarów inwestycyjnych: 1. Obszar sieć światłowodowa - projekt i wykonanie szkieletowodystrybucyjnej miejskiej sieci telekomunikacyjnej opartej o standard NGN (ITUT) stanowiącej około 8,480 km linii światłowodowych łączących 16 węzłów szkieletowych. 2. Obszar szerokopasmowa sieć radiowa - projekt i wykonanie dystrybucyjnej powiatowej sieci radiowej, stanowiącej 5 masztów i stacji bazowych oraz 4 linie radiowe. 3. Obszar hotspot i PIAP - projekt i wykonanie sieci 50 punktów bezprzewodowego dostępu do internetu (hotspot) oraz 15 publicznych punktów dostępu do internetu (PIAP) zlokalizowanych w budynkach użyteczności publicznej. 4. Obszar CZS - budowa Centrum Zarządzania Siecią i dostarczenie infrastruktury wspierającej zarządzanie siecią. 6

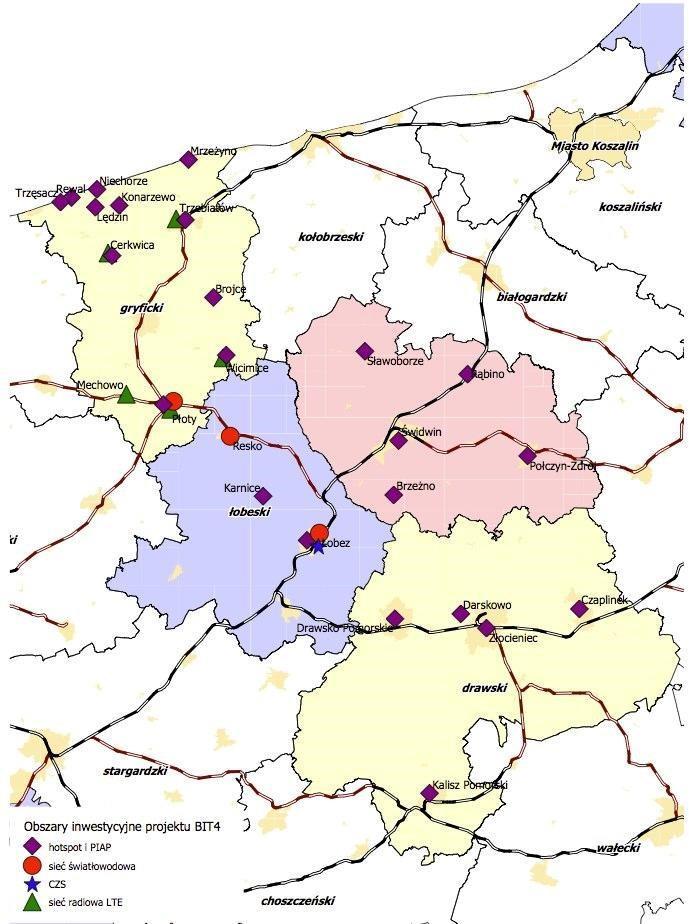

7 1.1.2 Lokalizacja i zasięg projektu Rysunek 1. Poglądowa lokalizacja projektu (Uwaga! Niniejszy rysunek w lepszej jakości, jako wektorowy PDF jest załączony do PFU) 7

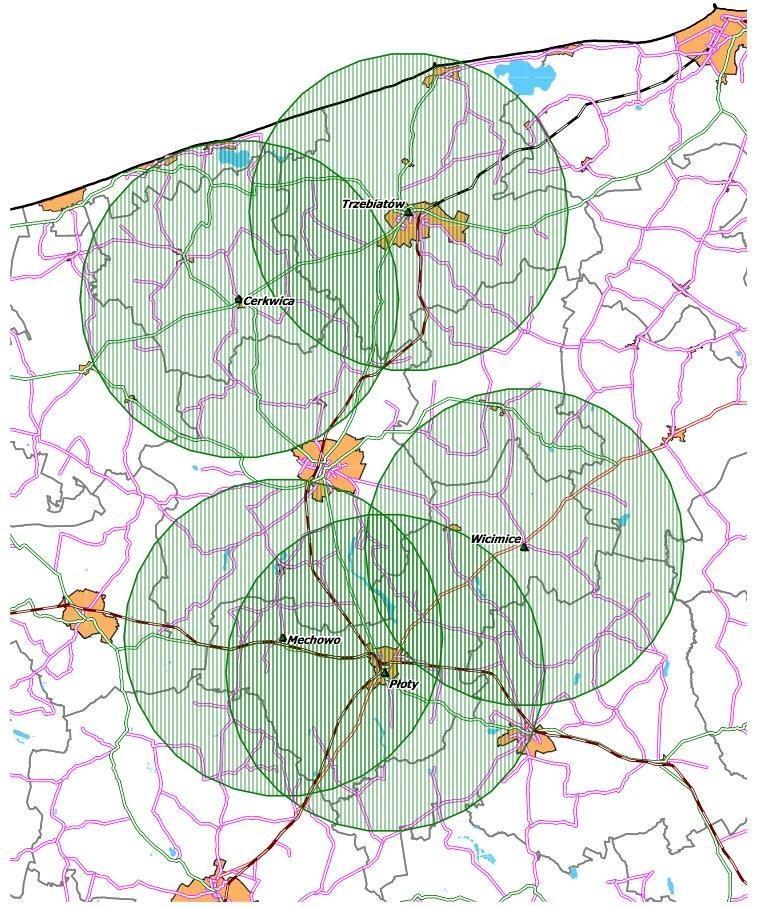

8 Rysunek 2. Poglądowy przebieg sieci radiowej (Uwaga! Niniejszy rysunek w lepszej jakości, jako wektorowy PDF jest załączony do PFU) 8

9 Umiejscowienie projektu BIT4 pod względem powiatów: WOJ_SYM WOJEWÓDZTWO POW_SYM POWIAT 32 ZACHODNIOPOMORSKIE 3205 gryficki 32 ZACHODNIOPOMORSKIE 3218 łobeski 32 ZACHODNIOPOMORSKIE 3216 świdwiński 32 ZACHODNIOPOMORSKIE 3203 drawski Umiejscowienie projektu BIT4 pod względem gmin: POW_SYM POWIAT GMINA_SYM GMINA 3205 gryficki Brojce 3205 gryficki Gryfice - miasto 3205 gryficki Gryfice - obszar wiejski 3205 gryficki Karnice 3205 gryficki Płoty 3205 gryficki Rewal 3205 gryficki Trzebiatów - miasto 3205 gryficki Trzebiatów - obszar wiejski 3218 łobeski Łobez - miasto 3218 łobeski Resko - miasto 3216 świdwiński Świdwin 3216 świdwiński Połczyn-Zdrój 3216 świdwiński Sławoborze 3216 świdwiński Brzeźno 3216 świdwiński Rąbino 3203 drawski Czaplinek - miasto 9

10 3203 drawski Drawsko Pomorskie - miasto 3203 drawski Kalisz Pomorski - miasto 3203 drawski Złocieniec Komplementarność projektu BIT4 Zakłada się, iż projekt BIT4 będzie komplementarny do innych inwestycji realizowanych w ramach projektów UE, w tym: działanie 3.1 ( Infrastruktura społeczeństwa informacyjnego ): SPZZOZ w Gryficach - Rozbudowa sieci szerokopasmowej dla jednostek medycznych Samodzielnego Publicznego Zespołu Zakładów Opieki Zdrowotnej w Gryficach - w celu stworzenia usługi nowej generacji NGA, SPZZOZ w Gryficach - Budowa infrastruktury technicznej dla Beneficjentów Województwa Zachodniopomorskiego w celu zapewnienia dostępu do szerokopasmowego internetu. Gmina Kalisz Pomorski - Budowa infrastruktury transmisji danych oraz dostępu do Internetu dla Miasta i Gminy Kalisz Pomorski (WNDRPZP /11). działania 8.3 ( Przeciwdziałanie wykluczeniu cyfrowemu ): Powiat drawski - Internet szansą dla zagrożonych wykluczeniem cyfrowym na terenie powiatu Drawskiego (POIG /11), Gmina Kalisz Pomorski - Przeciwdziałanie wykluczeniu cyfrowemu mieszkańców Gminy Kalisz Pomorski (POIG /10), Starostwo Powiatowe w Gryficach Innowacyjny Powiat Gryficki - przeciwdziałamy wykluczeniu cyfrowe (POIG/8.3/2013/ZPOM/318) Węzły sieci (informacje przekrojowe) Węzły sieci światłowodowej: l.p. węzeł powiat 1 Starostwo Powiatowe w Łobzie ul. Konopnickiej 41 łobeski 2 Dom Dziecka / Poradnia Psychologiczno-Pedagogiczna w Łobzie - ul. Konopnickiej 42 łobeski 3 Powiatowa Stacja Sanitarno-Epidemiologiczna w Łobzie ul. Niepodległości 66 łobeski 4 Zespół Szkół w Łobzie ul. Niepodległości 54 łobeski 10

11 5 Powiatowy Urząd Pracy w Łobzie ul. Niepodległości 13 łobeski 6 7 Wydział Geodezji i Kartografii w Łobzie ul. Głowackiego 4 (CZS) Powiatowy Inspektorat Nadzoru Budowlanego w Łobzie ul. Niepodległości 35 łobeski łobeski 8 Zarząd Dróg Powiatowych w Łobzie ul. Niepodległości 35 łobeski 9 Prokuratura Rejonowa w Łobzie ul. Sienkiewicza 4 łobeski 10 Przychodnia w Łobzie - Sikorskiego 6 łobeski 11 Powiatowe Centrum Pomocy Rodzinie w Łobzie ul. Bema 27 łobeski 12 Wydziały Zamiejscowe Sądu Rejonowego w Łobzie ul. Niepodległości 15 łobeski 13 Komenda Powiatowa Policji w Łobzie ul. Wojska Polskiego 2 łobeski 14 Komenda Powiatowa Państwowej Straży Pożarnej w Łobzie ul. Przemysłowa 2 łobeski 15 DPS w Resku, ul. ul. Wojska Polskiego 40 łobeski 16 Zespół Szkół Ponadgimnazjalnych im. Wincentego Witosa w Płotach ul. Paderewskiego 13 gryficki Linie światłowodowe w ramach sieci światłowodowej: l.p. relacja liczba km 1 Starostwo Powiatowe w Łobzie ul. Konopnickiej 41 - Wydział Geodezji i Kartografii w Łobzie ul. Głowackiego 4 (CZS) 1,8 km 2 3 Od mufy nr 5 do Dom Dziecka / Poradnia Psychologiczno- Pedagogiczna w Łobzie - ul. Konopnickiej 42 Od mufy nr 3 do Powiatowa Stacja Sanitarno-Epidemiologiczna w Łobzie ul. Niepodległości 66 0,34 km 0,35 km 4 Od mufy nr 4 do Zespół Szkół w Łobzie ul. Niepodległości 54 0,34 km Od mufy nr 1 do Powiatowy Urząd Pracy w Łobzie ul. Niepodległości 13 Od mufy nr 3 do Powiatowy Inspektorat Nadzoru Budowlanego w Łobzie ul. Niepodległości 35 Od mufy nr 3 do Zarząd Dróg Powiatowych w Łobzie ul. Niepodległości 35 0,24 km 0,54 km 0,54 km 11

12 8 Od mufy nr 4 do Prokuratura Rejonowa w Łobzie ul. Sienkiewicza 4 0,41 km 9 Od mufy nr 4 do Przychodnia w Łobzie - Sikorskiego 6 0,55 km Od CZS do Powiatowe Centrum Pomocy Rodzinie w Łobzie ul. Bema 27 Od mufy nr 2 do Wydziały Zamiejscowe Sądu Rejonowego w Łobzie ul. Niepodległości 15 Od mufy nr 4 do Komenda Powiatowa Policji w Łobzie ul. Wojska Polskiego 2 Od CZS do Komenda Powiatowa Państwowej Straży Pożarnej w Łobzie ul. Przemysłowa 2 Od istniejącego traktu światłowodowego do DPS w Resku, ul. ul. Wojska Polskiego 40 Od istniejącego traktu światłowodowego do Zespół Szkół Ponadgimnazjalnych im. Wincentego Witosa w Płotach ul. Paderewskiego 13 (MASZT) SUMA 1,3 km 0,25 km 0,26 km 1,0 km 0,28 km 0,28 km 8,480 km Linie kanalizacji teletechnicznej w ramach sieci światłowodowej l.p. odcinek - przyłącze do liczba km 1 Starostwo Powiatowe w Łobzie ul. Konopnickiej 41 0,1 km 2 Dom Dziecka / Poradnia Psychologiczno-Pedagogiczna w Łobzie - ul. Konopnickiej 42 0,115 km 3 Powiatowa Stacja Sanitarno-Epidemiologiczna w Łobzie ul. Niepodległości 66 0,1 km 4 Zespół Szkół w Łobzie ul. Niepodległości 54 0,09 km 5 Powiatowy Urząd Pracy w Łobzie ul. Niepodległości 13 0,01 km 6 Wydział Geodezji i Kartografii w Łobzie ul. Głowackiego 4 (CZS) 0,11 km 7 Powiatowy Inspektorat Nadzoru Budowlanego w Łobzie ul. Niepodległości 35 i Zarząd Dróg Powiatowych w Łobzie ul. Niepodległości 35 0,29 km 8 Prokuratura Rejonowa w Łobzie ul. Sienkiewicza 4 0,16 km 12

13 9 Przychodnia w Łobzie - Sikorskiego 6 0,3 km 10 Powiatowe Centrum Pomocy Rodzinie w Łobzie ul. Bema 27 0,29 km 11 Wydziały Zamiejscowe Sądu Rejonowego ul. Niepodległości 15 0,02 km 12 DPS w Resku, ul. Wojska Polskiego 40 0,05 km 13 Zespół Szkół Ponadgimnazjalnych im. Wincentego Witosa w Płotach ul. Paderewskiego 13 (MASZT) SUMA 0,05 km 1,685 km Planowane miejsca instalacji stacji bazowych szerokopasmowej sieci radiowej: l.p. miejsce instalacji powiat 1 Cerkwica gryficki 2 Mechowo gryficki 3 Płoty gryficki 4 Trzebiatów gryficki 5 Wicimice gryficki Planowane połączenia radioliniowe na potrzeby stacji bazowych sieci radiowej: l.p. relacja długość powiat 1 Płoty - Mechowo 6,5 km gryficki 2 Płoty - Wicimice 11,0 km gryficki 3 Wicimice - Cerkwica 23,5 km gryficki 4 Cerkwice - Trzebiatów 11,5 km gryficki SUMA 52,5 km Planowane miejsca instalacji punktów PIAP: l.p. miejsce instalacji powiat 1 Przystań Kajakowa Płoty ul. Sienkiewicza 3B gryficki 2 Przystań Kajakowa Trzebiatów Plac Lipowy 15 gryficki 13

14 3 Przystań Kajakowa Mrzeżyno ul. Trzebiatowska 24 gryficki 4 Cerkwica, świetlica. gryficki 5 Konarzewo, świetlica. gryficki 6 Lędzin, świetlica. gryficki 7 Powiatowe Centrum Pomocy Rodzinie w Łobzie ul. Bema 27 łobeski 8 Starostwo Powiatowe w Drawsku Pomorskim, pl. E. Orzeszkowej 3 drawski 9 DPS Darskowo gm. Złocieniec drawski 10 PUP Drawsko ul. Starogrodzka 9 drawski 11 PUP Filia Czaplinek ul. Grunwaldzka 2 drawski 12 PUP Filia w Złocieńcu ul. Piaskowa 1 drawski 13 PUP Oddział w Kaliszu Pomorskim, ul. Toruńska 3 drawski 14 ul. Mieszka I 16, nr dz. 12/3, obręb , miasto Świdwin świdwiński 15 ul. S. Staszica 6, nr 184/2, nr dz. 184/2, obręb , miasto świdwiński Połczyn-Zdrój Planowane miejsca instalacji punktów HotSpot: l.p. miejsce instalacji powiat 1 Starostwo Powiatowe w Drawsku Pomorskim, pl. E. Orzeszkowej 3 drawski 2 DPS Darskowo gm. Złocieniec drawski 3 PUP Drawsko ul. Starogrodzka 9 drawski 4 PUP Filia Czaplinek ul. Grunwaldzka 2 drawski 5 PUP Filia w Złocieńcu ul. Piaskowa 1 drawski 6 PUP Oddział w Kaliszu Pomorskim, ul. Toruńska 3 drawski 7 ul. Mieszka I 16, nr dz. 12/3, obręb , miasto Świdwin świdwiński 8 ul. Drawska 32, nr dz. 59/8, obręb , miasto Świdwin świdwiński 9 ul. Kościuszki 28, nr dz.198/11, obręb , miasto Świdwin świdwiński 14

15 10 ul. Podmiejska 18, nr dz. 18/14, obręb , miasto Świdwin świdwiński 11 ul. Szczecińska 88, nr dz. 2/4, obręb , miasto Świdwin świdwiński 12 ul. Wojska Polskiego 27, nr dz. 432/2, obręb , miasto Świdwin świdwiński 13 ul. Kołobrzeska 43, nr dz. 92, obręb , miasto Świdwin świdwiński 14 ul. Niedziałkowskiego 17, nr dz.17/2, obręb , miasto Świdwin świdwiński 15 ul. Grunwaldzka 33, nr dz. 70 obręb , miasto Połczyn-Zdrój świdwiński 16 ul. S. Staszica 6, nr dz. 184/2, obręb , miasto PołczynZdrój świdwiński 17 ul. Zdrojowa 6, nr dz. 84/1, obręb , miasto Połczyn-Zdrój świdwiński 18 ul. Zdrojowa 5, nr dz. 56, obręb , miasto Połczyn-Zdrój świdwiński 19 ul. Solankowa 8, nr dz. 84/7, obręb , miasto Połczyn-Zdrój świdwiński 20 Plac Wolności 3-4, nr dz. 215, obręb , miasto PołczynZdrój świdwiński 21 Sławoborze, ul. Kolejowa 8, nr dz. 174, obręb Sławoborze świdwiński 22 Sławoborze, ul. Lepińska 3, nr dz. 257/4, obręb Sławoborze świdwiński 23 Rąbino 27, nr dz. 124, obręb Rąbino świdwiński 24 Brzeżno 50, nr dz. 215, obręb Brzeżno świdwiński 25 Połczyn-Zdrój, ul. Solankowa 6, nr. dz. 84/1, obręb świdwiński 26 Połczyn-Zdrój, ul. Solankowa 8, nr. dz. 84/9, obręb świdwiński 27 Połczyn-Zdrój, ul. Zdrojowa 5, nr dz. 56, obręb świdwiński 28 Starostwo Powiatowe w Łobzie, ul. Konopnickiej 21 łobeski 29 Zespół Szkół w Łobzie, ul. Niepodległości 54 łobeski 30 Powiatowy Urząd Pracy w Łobzie, ul. Niepodległości 13 łobeski 31 Wydział Geodezji i Kartografii w Łobzie, ul. Głowackiego 4 łobeski 32 Powiatowe Centrum Pomocy Rodzinie w Łobzie, ul. Bema 27 łobeski 15

16 33 Przystań Kajakowa Płoty ul. Sienkiewicza 3B gryficki 34 Przystań Kajakowa Trzebiatów Plac Lipowy 15 gryficki 35 Przystań Kajakowa Mrzeżyno ul. Trzebiatowska 24 gryficki 36 Pogorzelica, ul. Leśna (dworzec kolei wąskotorowej) gryficki 37 Niechorze, ul. Kolejowa (dworzec kolei Wąskotorowej) gryficki 38 Rewal, ul. Dworcowa (budynek Kolei Wąskotorowej) gryficki 39 Trzęsacz ul. Dworcowa (budynek Kolei Wąskotorowej) gryficki 40 Niechorze, ul. Żeglarska gryficki 41 Karnice, Szkoła Podstawowa Karnice ul. Szkolna 13 gryficki 42 Brojce, Szkoła Podstawowa i Gimnazjum ul. Długa 19 gryficki 43 Szkoła Podstawowa w Wicimicach, z siedzibą w Modlimowie 20 gryficki 44 Szkoła Podstawowa w Wyszoborze, Wyszobór 42 gryficki Centrum Zarządzania Siecią Budowa infrastruktury do zarządzania zasobami szerokopasmowymi (CZS) została zaplanowana: w Gryficach - w siedzibie Starostwa Powiatowego - Plac Zwycięstwa 37, w Łobzie - w Wydziale Geodezji i Kartografii, ul. Głowackiego 4, w Świdwinie - w budynku Miejskiej Energetyki Cieplnej, Słowiańska 9, w Drawsku - w siedzibie Starostwa Powiatowego, ul Orzeszkowej Charakterystyczne parametry określające wielkość obiektu Inwestycja została podzielona na zadania przedstawione w rozdziale Szczegółowe właściwości funkcjonalno-użytkowe, gdzie znajduje się szczegółowy zakres rzeczowy dla każdego zadania zawierający m.in. szacunkowe długości planowanych do wybudowania odcinków sieci. Wymagania Zamawiającego do przedmiotu zamówienia przedstawione zostały w rozdziale 2 Opis wymagań Zamawiającego w stosunku do przedmiotu zamówienia. Najważniejsze parametry charakterystyczne szacunkowo określające wielkość całej inwestycji: szacunkowa łączna długość linii światłowodowych: 8,480 km 16

17 szacunkowa łączna długość kanalizacji: 1,685 km szacunkowa łączna długość linii radiowych: 52,5 km ilość wyszczególnionych linii światłowodowych: 15 ilość stacji bazowych sieci radiowej: 5 ilość linii radiowych w paśmie licencjonowanym: 4 ilość punktów PIAP: 15 ilość punktów HotSpot: 50 ilość punktów CZS: 4 Uwaga: W ramach zadania Wykonawca zobowiązany będzie do wybudowania łącznie, co najmniej 60,980km linii światłowodowych i radiowych, 15 punktów PIAP oraz 50 punktów HotSpot. 1.3 Aktualne uwarunkowania wykonania przedmiotu zamówienia Wykonawca powinien zobowiązać się do realizacji projektu opisanego w niniejszym PFU zgodnie z poniższymi uwarunkowaniami: 1. Zmiany lokalizacji węzłów sieci, posadowienia PIAP i HotSpot mogą być spowodowane wystąpieniem wyjątkowych okoliczności, np. brakiem możliwości uzyskania prawa do dysponowania nieruchomością, brakiem możliwości uzyskania warunków technicznych przyłączenia do sieci energetycznej lub brakiem możliwości przyłączenia do sieci telekomunikacyjnej i każdorazowo wymagają uzgodnienia z Zamawiającym. 2. Przebieg sieci zaprezentowany w załącznikach do niniejszego PFU ma charakter informacyjny. Nie stanowi zobowiązania ze strony potencjalnego Wykonawcy ani Zamawiającego, stanowi jedynie punkt wyjścia do projektowania trasy sieci przez Wykonawcę. 3. Kanalizacje teletechniczną sieci BIT4 należy lokalizować w pasach drogowych (tzn. w obszarach pasa drogowego). Umieszczenie kanalizacji teletechnicznej w innej lokalizacji możliwe jest jedynie za zgoda Zamawiającego pod warunkiem udokumentowania przez Wykonawcę przyczyn braku możliwości zlokalizowania jej w pasach drogowych. 4. Według ustawy z dnia 3 października 2008 r. o udostępnianiu informacji o środowisku i jego ochronie, udziale społeczeństwa w ochronie środowiska oraz o ocenach oddziaływania na środowisko (Dz. U. z 2008 r. Nr 199, poz z późn. zm.) oraz Rozporządzenia Rady Ministrów z dnia 9 listopada 2010 r. w sprawie przedsięwzięć mogących znacząco oddziaływać na środowisko (Dz. U. z 2010 r., nr 213, poz. 1397) inwestycja będąca przedmiotem niniejszego zamówienia nie podlega obowiązkowi przeprowadzenia oceny oddziaływania na środowisko. 5. Wykonawca uwzględni uwarunkowania wynikające z załączonego do dokumentacji projektowej zaświadczenia organu odpowiedzialnego za monitorowanie obszarów sieci NATURA 2000, w szczególności związane z: 17

18 a. lokalizowaniem w pasach drogowych odcinków sieci przechodzących w bezpośrednim sąsiedztwie lub przecinających obszary NATURA 2000, b. minimalizacją oddziaływania na etapie budowy stosując odpowiednie technologie wykonania np. umieszczanie rurociągów telekomunikacyjnych w wykopach wąskoprzestrzennych, przeciski/przewierty sterowane, wykorzystywanie istniejących konstrukcji (mosty, kładki, itp.). 6. W ramach realizacji przedsięwzięcia opisanego w niniejszym PFU potencjalny Wykonawca wykorzysta wykonane już projekty budowlane fragmentów sieci (o ile zostaną dostarczone przez Zamawiającego). 7. Wykonawca dokona montażu infokiosku wewnętrznego stojącego w lokalizacji wskazanej przez Zamawiającego oraz uruchomienia systemów w pełnym zakresie funkcjonalności. Zamawiający zapewni miejsce do instalacji infokiosku oraz dostęp do sieci energetycznej i łącza internetowego. Wykonawca wykona całość prac niezbędnych do uruchomienia infokiosku, w tym doprowadzenie sieci teletechnicznej, montaż infokiosku, instalację i konfigurację sprzętu. 1.4 Ogólne właściwości funkcjonalno-użytkowe Obszar sieć światłowodowa W ramach przedsięwzięcia BIT4 zaplanowano do zaprojektowania, wybudowania i uruchomienia szkieletowo-dystrybucyjne sieci światłowodowe: w obrębie miasta Łobza (połączenie 14 punktów JST) w obrębie miasta Reska (przyłącze do jednego punktu JST) w obrębie miasta Płoty (przyłącze światłowodowe do masztu). Celem budowy w ramach projektu BIT4 infrastruktury światłowodowej wraz z urządzeniami aktywnymi jest uruchomienie szerokopasmowej sieci teletransmisyjnej umożliwiającej jednostkom publicznym szybki i niezawodny dostęp do lokalnych i centralnych zasobów informacyjnych, Internetu oraz wdrożenie usług multimedialnych. Podstawowym zadaniem infrastruktury teleinformatycznej jest zapewnienie łączności pomiędzy jednostkami publicznymi, w taki sposób aby jednostki mogły: swobodnie (analogicznie jak w sieci LAN) korzystać z zasobów umiejscowionych w dowolnej lokalizacji w ramach budowanej sieci, swobodnie korzystać z zasobów scentralizowanych w obrębie jednej serwerowni, co umożliwia wprowadzenie znaczących oszczędności w zakresie zarządzania infrastrukturą IT (ilość serwerów, systemów backupujących, łatwość zarządzania, mniejsze koszty operacyjne). 18

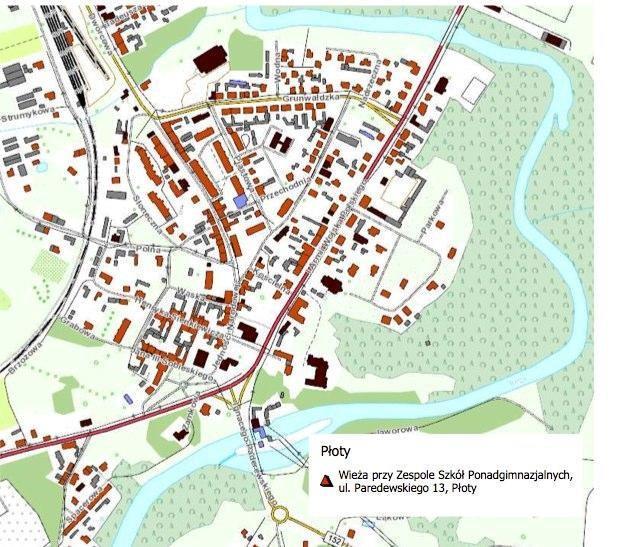

19 W przypadku przyłącza światłowodowego do masztu w obrębie miasta Płoty podstawowym zadaniem budowanej sieci jest dostarczenie sygnału internetowego do stacji bazowej sieci radiowej stanowiącej część obszaru inwestycyjnego obszar sieć radiowej. Rysunek 3. Przyłącze światłowodowe w Płotach (Uwaga! Niniejszy rysunek w lepszej jakości, jako wektorowy PDF jest załączony do PFU) Sieć w obrębie Łobza i Reska Budowa sieci w obrębie Łobza i Reska ma na celu uruchomienie lokalnej szerokopasmowej sieci szkieletowej wraz z infrastrukturą techniczną pomiędzy 15 lokalizacjami budynków użyteczności publicznej z dostarczeniem do tej sieci sygnału internetowego. Jednym z celów przedsięwzięcia jest wykorzystanie infrastruktury do centralizacji zasobów w obrębie głównej serwerowni zlokalizowanej wydziale Geodezji i Kartografii przy ul. Głowackiego 4, co umożliwi m. in. współdzielenie przestrzeni i mocy obliczeniowej infrastruktury serwerowej oraz zmniejszenie kosztów jednostkowych. W ramach sieci w Łobzie przyłączone zostaną: Starostwo Powiatowe w Łobzie ul. Konopnickiej 41, 19

20 Dom Dziecka w Łobzie / Poradnia Psychologiczno-Pedagogiczna w Łobzie - ul. Konopnickiej 42, Powiatowa Stacja Sanitarno-Epidemiologiczna w Łobzie ul. Niepodległości 66, Zespół Szkół w Łobzie ul. Niepodległości 54, Powiatowy Urząd Pracy w Łobzie ul. Niepodległości 13, Wydział Geodezji i Kartografii w Łobzie ul. Głowackiego 4 (CZS), Powiatowy Inspektorat Nadzoru Budowlanego w Łobzie ul. Niepodległości 35, Zarząd Dróg Powiatowych w Łobzie ul. Niepodległości 35, Prokuratura Rejonowa w Łobzie ul. Sienkiewicza 4, Przychodnia w Łobzie - Sikorskiego 6, Powiatowe Centrum Pomocy Rodzinie w Łobzie ul. Bema 27, Wydziały Zamiejscowe Sądu Rejonowego ul. Niepodległości 15, Komenda Powiatowa Policji w Łobzie ul. Wojska Polskiego 2, Komenda Powiatowa Państwowej Straży Pożarnej w Łobzie ul. Przemysłowa 2. 20

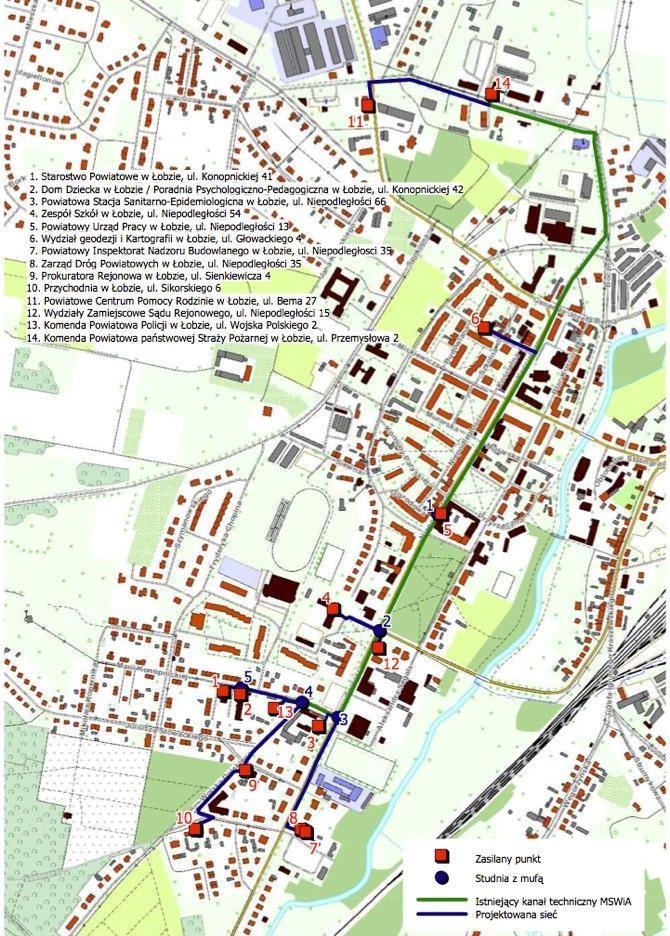

21 Rysunek 4. Sieć światłowodowa w Łobzie (Uwaga! Niniejszy rysunek w lepszej jakości, jako wektorowy PDF jest załączony do PFU) Wykonanie sieci od pod względem infrastruktury pasywnej będzie opierać się o wykorzystanie istniejącej infrastruktury Komendy Wojewódzkiej Policji (kanały techniczne). Zgoda na wykorzystanie niniejszej infrastruktury została załączona do dokumentacji projektowej. W ramach sieci światłowodowej umieszczonej w Resku zaplanowana została budowa przyłącza budynku Domu Pomocy Społecznej przy ul. przy 21

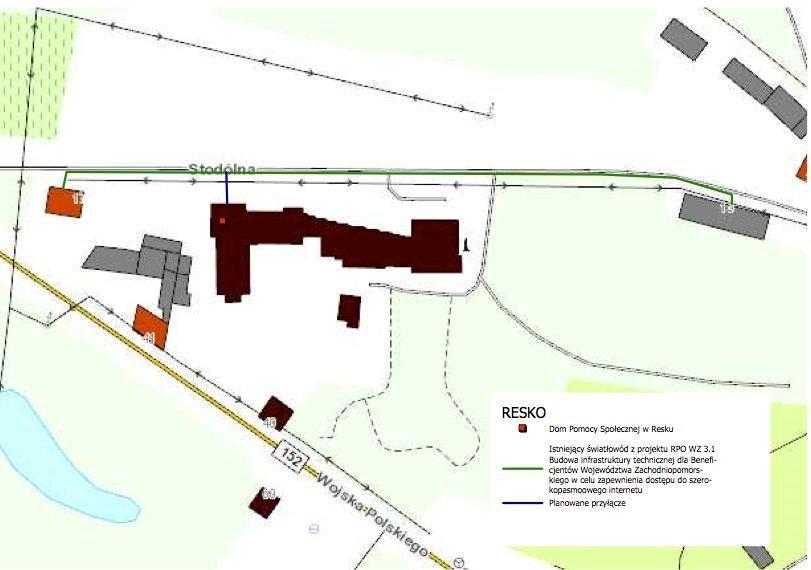

22 Wojska Polskiego 40 do istniejącej sieci, zrealizowanej w ramach projektu RPO WZ 3.1: Budowa infrastruktury technicznej dla Beneficjentów Województwa Zachodniopomorskiego w celu zapewnienia dostępu do szerokopasmowego Internetu. Poprzez w/w istniejącą sieć oraz powiązany z nią komplementarny projekt: Rozbudowa sieci szerokopasmowej dla jednostek medycznych Samodzielnego Publicznego Zespołu Zakładów Opieki Zdrowotnej w Gryficach w celu stworzenia usługi nowej generacji NGA ), planowany do realizacji w ramach RPO WZ 3.1 będzie możliwe zbudowanie bezpośredniego połączenia między węzłem w Resku a siecią w Łobzie. Rysunek 5. Przyłącze światłowodowe w Resku (Uwaga! Niniejszy rysunek w lepszej jakości, jako wektorowy PDF jest załączony do PFU) Pod względem budowy części pasywnej sieci zaplanowane zostało: ułożenie kabla światłowodowego w istniejących kanałach technicznych w obrębie Łobza o długości ok 1,6 km, wykonanie przyłączy światłowodowych w następujących lokalizacjach w Łobzie: budowa kabla OTK pomiędzy Starostwem Powiatowym a wydziałem Geodezji (36j, 1,8 km), budowa przyłącza OTK do Domu Dziecka i Poradni Psychologicznej (12j, 0,34 km), 22

23 budowa przyłącza OTK do PSSE (12j, 0,35 km), budowa przyłącza OTK do Zespołu Szkół (12j, 0,34 km), budowa przyłącza OTK do Urzędu Pracy (12j, 0,24 km), budowa przyłącza OTK do PINB (12j 0,54 km) budowa przyłącza OTK do Zarządu Dróg (12j, 0,54 km), budowa przyłącza OTK do Prokuratura (12j, 0,41 km), budowa przyłącza OTK do Przychodnia (12j, 0,55 km), budowa przyłącza OTK do PCPR (12j, 1,3 km) budowa przyłącza OTK do SR (12j, 0,25 km), budowa przyłącza OTK do KPP (12j, 0,26 km), budowa przyłącza OTK do KPPSP (12j, 1,0 km), budowa przyłącza OTK do DPS w Resku (12j, 0,28 km), budowa przyłącza OTK do masztu w Płotach (12j 0,28 km) Uszczegółowienie (wraz ze schematami graficznymi) sposobu wykonania infrastruktury pasywnej znajduje się w rozdziale ( Węzły sieci ). Infrastruktura aktywna i serwerownia Od strony osprzętu aktywnego w ramach sieci zaplanowane są urządzenia aktywne w formie gigabitowych switchy ethernetowych wyposażonych w porty optyczne SFP: dla węzła CZS agregującego ruch z pozostałych węzłów szkieletowych switch wyposażony w min. 24 porty SFP 1GE (1 szt.) dla każdego z pozostałych węzłów szkieletowych switch wyposażony w min 4 SFP (15 szt. urządzeń) W całej sieci planowane jest wykorzystanie standardu 1GE z opcjonalnym wykorzystaniem redundantnych połączeń dla wybranych węzłów w ramach ringu. Od strony komunikacji w warstwie III modelu OSI wykorzystany zostanie protokół IP - dla każdej lokalizacji przyznany zostanie 1 adres IP w ramach tej samej podsieci. Punkt agregujący połączenia logiczne został zaplanowany w serwerowni Wydziale Geodezji i Kartografii w Łobzie przy ul. Głowackiego 4, gdzie dzięki wykorzystaniu switcha wyposażonego w wiele portów optycznych zestawione zostaną bezpośrednie, światłowodowe połączenia ethernetowe do każdego z węzłów w obrębie sieci. Dostarczenie łącza internetowego do sieci w Łobzie nastąpi poprzez wykorzystanie projektu komplementarnego ( Rozbudowa sieci szerokopasmowej dla jednostek medycznych Samodzielnego Publicznego Zespołu Zakładów Opieki Zdrowotnej w Gryficach w celu stworzenia usługi nowej generacji NGA ), planowanego do realizacji w ramach RPO WZ 3.1. Projekt ten zakłada budowę przyłącza do sieci szkieletowej w Przychodni w Łobzie na ul. Sikorskiego 6. Opcją 23

24 alternatywną dla powyższego pomysłu jest budowa przyłącza od operatora ogólnopolskiego np. TK Telekom. Rysunek 6. Schemat logiczny sieci światłowodowej w Łobzie i Resku (Uwaga! Niniejszy rysunek w lepszej jakości, jako wektorowy PDF jest załączony do PFU) Przyłącze do masztu w Płotach Na potrzeby przyłączenia masztu sieci radiowej w Płotach do Centrum Zarządzania Siecią w Gryficach zaplanowane zostało wykonanie przyłącza światłowodowego z istniejącej infrastruktury wybudowanej w ramach projektu RPO WZ 3.1 Budowa infrastruktury technicznej dla Beneficjentów Województwa Zachodniopomorskiego - w celu zapewnienia dostępu do szerokopasmowego Internetu. Maszt w Płotach stanowi początek infrastruktury na potrzeby szerokopasmowej sieci radiowej. Maszt został zaplanowany na działce Zespołu Szkół Ponadgimnazjalnych im. Wincentego Witosa w Płotach, ul. Paderewskiego 13. Przez tę samą działkę przechodzi infrastruktura światłowodowa w/w projektu, zatem szacowane przyłącze nie powinno przekroczyć długości 50 m. Radiolinie planowane do wykorzystania w ramach projektu powinny posiadać wbudowane światłowodowe i miedziane porty ethernetowe, zatem światłowód z przyłącza w Łobzie zostanie poprowadzony bezpośrednio do portu SFP w 24

25 radiolinii, dzięki czemu zostanie zestawione połączenie ethernetowe do Centrum Zarządzania Siecią w Gryficach dla całej sieci radiowej. Rysunek 7. Schemat logiczny przyłącza światłowodowego w Płotach (Uwaga! Niniejszy rysunek w lepszej jakości, jako wektorowy PDF jest załączony do PFU) Obszar szerokopasmowej sieci radiowej W obszarze inwestycyjnym szerokopasmowa sieć radiowa została zaplanowana do wybudowania szkieletowo-dystrybucyjna sieć radiowa, której celem jest dostarczenie łącz internetowych oraz kanałów transmisyjnych do jednostek samorządowych w obrębie powiatu Gryfickiego na potrzeby świadczenia usług realizowanych w ramach zadań jednostek publicznych", w tym np. POIG 8.3. W ramach projektu BIT4 zaplanowano do instalacji 5 stacji bazowych radiowych punkt-wielopunkt. Stacje powinny być zainstalowane na nowo wybudowanych metrowych masztach aluminiowych lub stalowych. Każda 25

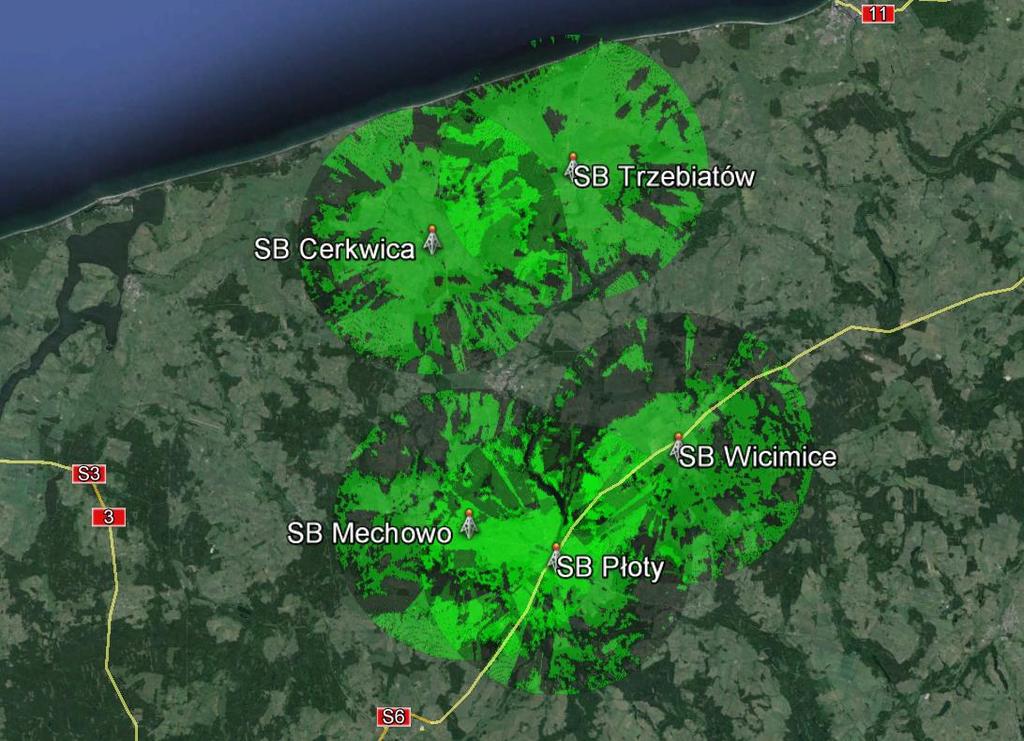

26 ze stacji bazowej powinna posiadać 3 sektory 120 stopniowe. Zastosowany sprzęt musi pracować w paśmie licencjonowanym w paśmie GHz. Planowane lokalizacje stacji masztów na potrzeby stacji bazowych: 1. Płoty 2. Mechowo 3. Wicimice 4. Cerkwice 5. Trzebiatów Zależnie do ustaleń poczynionych w ramach wykonywania projektów budowlanych na potrzeby posadowienia masztów wykorzystane zostaną budynki lub działki pozostające w zarządzaniu starostwa powiatowego w Gryficach. Przewiduje się, że w ramach projektu będzie można uzyskać nawet do 10 km zasięgu z każdej stacji bazowej. Orientacyjny zasięg pokazują załączone do niniejszego PFU pliki obrazujące pokrycie radiowe dla każdej stacji bazowej. W ramach realizacji przedsięwzięcia, należy wykonać projekt propagacji sygnału radiowego oraz projekt podziałów kanałów częstotliwościowych na dane stacje. Rysunek 8. Poglądowa mapa pokrycia szerokopasmowej sieci radiowej w powiecie gryfickim z zaznaczonymi miejscowościami o statusie białych plam (Uwaga! Niniejszy rysunek w lepszej jakości, jako wektorowy PDF jest załączony do PFU) 26

27 Do odbioru usługi z sieci szerokopasmowej będzie potrzebny dedykowany terminal dostępowy. W ramach projektu zaplanowano instalację 25 terminali końcowych z szerokopasmowym dostępem do Internetu do 100 Mbps. Na potrzeby dostarczenia transmisji do stacji bazowych zaplanowana została sieć radiowa oparta o radiolinie pracujące w paśmie licencjonowanym i wymagające zezwolenia z UKE. W ramach projektu zaplanowano wykorzystanie linii radiowych posiadających wbudowany switch ethernetowy co znacząco upraszcza tworzenie połączeń sieciowych w obrębie masztu i całej sieci logicznej. Przepływność poszczególnych linków radiowych powinna zostać dobrana zgodnie z poziomem ruchu sieciowego generowanego na maszcie wynikającym z ilości podłączonych terminali na danej stacji bazowej i stacjach zasilanych z masztu. Zaleca się stopniowe zwiększanie przepływności radiowych poprzez zakup odpowiednich licencji oprogramowania dla danej radiolinii. Od strony osprzętu pasywnego - zaplanowane zostało 5 masztów o wysokości 30-40m. Na każdym z masztów zaplanowano instalację 3 sektorów systemu radiowego punkt-wielopunk oraz dodatkowo (zależnie od potrzeb) modułów radiolinii: 1. Płoty (2 radiolinie - w relacji do Mechowa i Wicimic), 2. Mechowo (radiolinia do Płot), 3. Wicimice (2 radiolinie - w relacji do Płot i Cerkwicy) 4. Cerkwica (2 radiolinie - w relacji do Wicimic oraz Trzebiatowa) 5. Trzebiatów (radiolinia do Cerkwicy) Rysunek 9. Profil terenu dla radiolinii w relacji Płoty-Mechowo 27

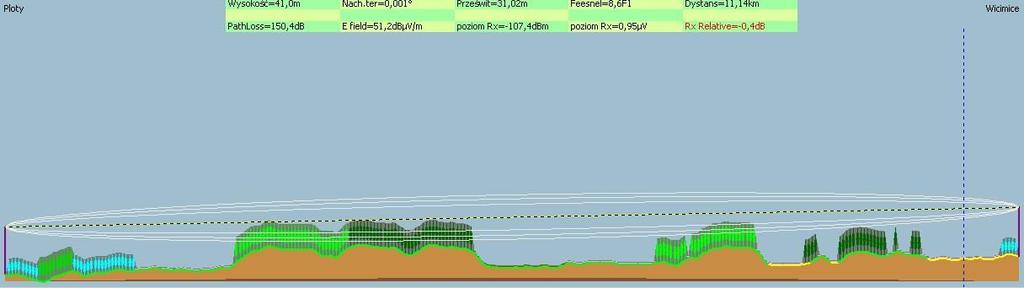

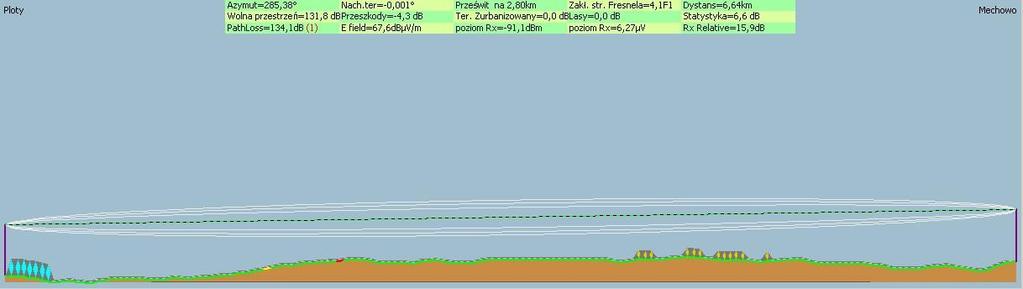

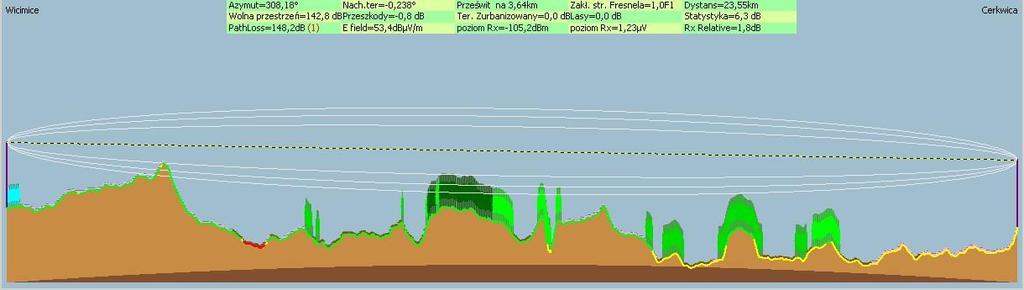

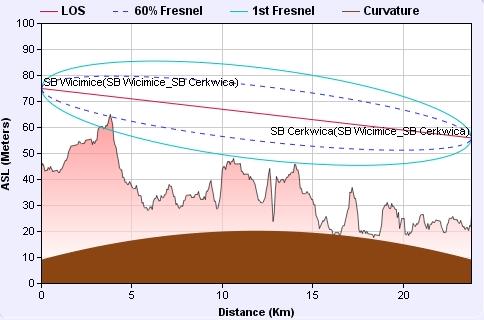

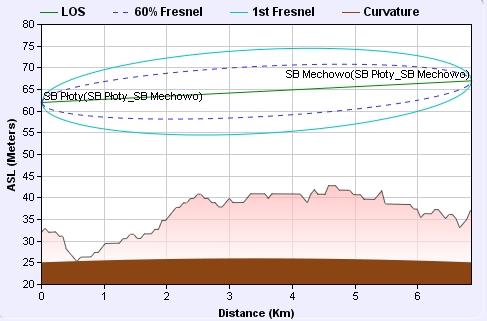

28 Rysunek 10. Profil terenu dla radiolinii w relacji Płoty-Mechowo Rysunek 11. Profil terenu dla radiolinii w relacji Wicimice-Cerkwica 28

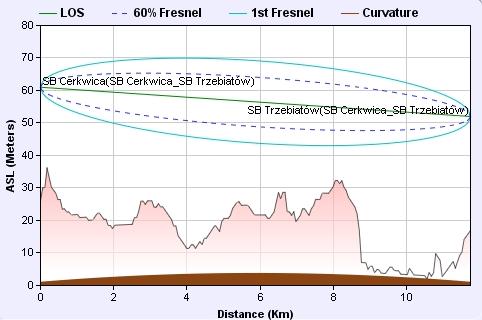

29 Rysunek 12. Profil terenu dla radiolinii w relacji Cerkwica-Trzebiatów Pod względem logicznym sieć radiowa będzie zarządzana z Gryfic poprzez zestawienie połączenia do Centrum Zarządzania Siecią przy Placu Zwycięstwa 37. Zakłada się bezpośrednie połączenie ethernetowe oparte o linki światłowodowe pomiędzy radiolinią na maszcie w Płotach zawierającą wbudowany switch ethernetowy a switchem w Centrum Zarządzania w Gryficach. W celu zestawienia połączenia wykorzystana zostanie infrastruktura komplementarnego projektu: Budowa infrastruktury technicznej dla Beneficjentów Województwa Zachodniopomorskiego w celu zapewnienia dostępu do szerokopasmowego Internetu. 29

30 Rysunek 13. Schemat logiczny sieci radiowej w powiecie gryfickim (Uwaga! Niniejszy rysunek w lepszej jakości, jako wektorowy PDF jest załaczony do PFU) Obszar HotSpot i PIAP W ramach obszaru inwestycyjnego HotSpot i PIAP planowane jest uruchomienie na obszarze 4 powiatów sieci publicznych punktów dostępu do Internetu (PIAP) w formie dedykowanych urządzeń tzw. kiosków oraz w formie publicznych, bezprzewodowych punktów dostępu do Internetu, tzw. HotSpotów. Miejsca, w których uruchomiona zostanie infrastruktura obszaru inwestycyjnego HotSpot i PIAP to budynki lub place użyteczności publicznej. Zasilanie sygnałem internetowym punktów PIAP i HotSpot Zasilenie urządzeń HotSpot i PIAP sygnałem internetowym zapewniającym również możliwość zdalnego zarządzania tymi urządzeniami będzie zrealizowane poprzez dostarczenie pasma internetowego wraz z publicznym adresem IP lub dedykowanego kanału L2 (VLAN) - w zależności od wymogów bezpieczeństwa i 30

31 funkcjonalności wybranego oprogramowania do zarządzania infokioskami i HotSpot. Dostarczenie sygnału do poszczególnych infokiosków i punktów HotSpot powinno zostać poddane analizie na etapie projektowania sieci - w przypadku części urządzeń (zgodnie z tabelami niżej) dostępne będzie łącze w ramach sieci powiatowych, w pozostałych przypadkach niezbędne będzie zestawienie łącza przy pomocy lokalnych operatorów internetowych (ISP) lub w oparciu o dostawców GSM. W każdym przypadku zestawione łącze powinno umożliwić zarządzanie i monitorowanie punktu PIAP i HotSpot z dedykowanego dla danej lokalizacji punktu CZS. Infrastruktura PIAP W ramach projektu BIT4 planowane jest stworzenie 15 Publicznych Punktów Dostępu do Internetu (tzw. PIAP). Realizacja punktów powinna zostać wykonana w formie tzw. infokiosków wewnętrznych i zewnętrznych, które zostaną zamontowane w lokalizacjach zgodnie z listą poniżej). Infokiosk powinien stanowić terminal pełniący funkcję publicznego, samoobsługowego punktu dostępu do Internetu. Obudowa terminala powinna być dedykowana do planowanego typu montażu (wewnętrzny lub zewnętrzny) i zaprojektowana w sposób umożliwiający ergonomiczną obsługę, bez jakichkolwiek elementów ruchomych (przesuwnych bądź uchylnych). Obudowa musi zapewniać wysokie walory estetyczne i użytkowe. Dostęp serwisowy może być realizowany od przodu lub od tyłu urządzenia. Obudowa monitora osadzona powinna być w panelu przednim infokiosku. Infokiosk powinien być wyposażony w elementy zapewniające pełen monitoring parametrów środowiskowych pracy urządzenia, a oprogramowanie do obsługi Infokiosku powinno posiadać funkcjonalność która umożliwi zliczenie i zapamiętywanie liczby użytkowników urządzenia oraz umożliwiać filtrowanie i określanie treści dostępnych za pomocą urządzenia oraz zapewniać spójny interfejs zarządzania dla wszystkich urządzeń. W przypadku infokiosków umieszczanych wewnątrz budynków do zamontowania nie są potrzebne żadne pozwolenia i zgłoszenia oprócz porozumień z zarządcą lokalizacji. W przypadku infokiosków zewnętrznych należy uzgodnić zakres niezbędnych zezwoleń ze starostwem powiatowym lub zarządem województwa. l.p. powiat miejsce instalacji typ PIAP źródło sygnału internetowe go 1 gryficki Przystań Kajakowa Płoty ul. Sienkiewicza 3B zewnętrzny ISP lub radiowa sieć powiatowa 31

32 2 gryficki Przystań Kajakowa Trzebiatów Plac Lip zewnętrzny 3 gryficki Przystań Kajakowa Mrzeżyno ul. Trzebiatowska 24 zewnętrzny ISP lub radiowa sieć powiatowa ISP lub sieć powiatowa 4 gryficki Cerkwica, świetlica. zewnętrzny ISP lub sieć powiatowa 5 gryficki Konarzewo, świetlica. zewnętrzny ISP lub sieć powiatowa 6 gryficki Lędzin, świetlica. zewnętrzny ISP lub sieć powiatowa 7 łobeski Powiatowe Centrum Pomocy Rodzinie w Łobzie ul. Bema 27 wewnętrzny sieć powiatowa 8 drawski Starostwo Powiatowe w Drawsku Pomorskim, pl. E. Orzeszkowej 3 wewnętrzny ISP 9 drawski DPS Darskowo gm. Złocieniec wewnętrzny ISP 10 drawski PUP Drawsko ul. Starogrodzka 9 wewnętrzny ISP 11 drawski PUP Filia Czaplinek ul. Grunwaldzka 2 wewnętrzny ISP 12 drawski PUP Filia w Złocieńcu ul. Piaskowa 1 wewnętrzny ISP 13 drawski PUP Oddział w Kaliszu Pomorskim, ul. Toruńska 3 wewnętrzny ISP 14 świdwińsk i ul. Mieszka I 16, nr dz. 12/3, obręb , miasto Świdwin wewnętrzny sieć powiatowa 15 świdwińsk i ul. S. Staszica 6, nr 184/2, nr dz. 184/2, obręb , miasto Połczyn-Zdrój wewnętrzny ISP Infrastruktura HotSpot W ramach projektu BIT4 planowane jest stworzenie 50 Publicznych Bezprzewodowych Punktów Dostępu do Internetu (HotSpotów). Realizacja punktów powinna zostać wykonana w formie tzw. access pointów wewnętrznych lub zewnętrznych (zależnie od wymagań w danej lokalizacji). Na potrzeby 32

33 zarządzania i monitorowania sieci HotSpot w odpowiednich CZS zostaną zainstalowane dedykowane kontrolery. Urządzenia Access Point powinny pełnić funkcję nadajników sieci bezprzewodowej w standardzie (a/b/g/n), do których powinno być możliwe podłączenie przy pomocy laptopa, tabletu, telefonu komórkowego lub innego urządzenia mobilnego pracującego w tym standardzie. W przypadku urządzeń Access Point umieszczonych na zewnątrz budynków muszą być one przystosowane do pracy w ujemnych temperaturach oraz zabezpieczone przed niesprzyjającymi warunkami atmosferycznymi. W ramach CZS w każdym z powiatów powinna istnieć możliwość spójnego zarządzania wszystkimi urządzeniami Access Point z danego regionu. Do tego celu należy dostarczyć urządzenie w postaci kontrolera HotSpot, który w ramach swoich funkcjonalności musi zapewniać m. in.: funkcję centralnego zarządzania urządzeniami Access Point, przydzielanie zasobów, uwierzytelnianie użytkowników i routera. W celu zapewnienia bezpieczeństwa oraz niezależności od dostawców łącz, połączenia Access Pointów z kontrolerami powinno odbywać się poprzez szyfrowany tunel VPN. W celu uzyskania centralizacji i integralności wybrane do dostarczenia rozwiązanie powinno być kompatybilne z istniejącą infrastrukturą HotSpot w danym powiecie. W przypadku sieci HotSpot w Świdwinie, ze względu na aktualnie przyjęte standardy sieciowe, każdy z punktów HotSpot powinien zostać dodatkowo wyposażony w router. l.p. powiat miejsce instalacji typ hotspot źródło sygnału internetowego 1 drawski Starostwo Powiatowe w Drawsku Pomorskim, pl. E. Orzeszkowej 3 wewnętrzny ISP 2 drawski DPS Darskowo gm. Złocieniec wewnętrzny ISP 3 drawski PUP Drawsko ul. Starogrodzka 9 wewnętrzny ISP 4 drawski PUP Filia Czaplinek ul. Grunwaldzka 2 wewnętrzny ISP 5 drawski PUP Filia w Złocieńcu ul. Piaskowa 1 wewnętrzny ISP 33

34 6 drawski PUP Oddział w Kaliszu Pomorskim, ul. Toruńska 3 wewnętrzny ISP 7 drawski Starostwo Powiatowe w Drawsku Pomorskim, pl. E. Orzeszkowej 3 zewnętrzny ISP 8 drawski DPS Darskowo gm. Złocieniec zewnętrzny ISP 9 drawski PUP Drawsko ul. Starogrodzka 9 zewnętrzny ISP 10 drawski PUP Filia Czaplinek ul. Grunwaldzka 2 zewnętrzny ISP 11 drawski PUP Filia w Złocieńcu ul. Piaskowa 1 zewnętrzny ISP 12 drawski PUP Oddział w Kaliszu Pomorskim, ul. Toruńska 3 zewnętrzny ISP 13 świdwiński ul. Mieszka I 16, nr dz. 12/3, obręb , miasto Świdwin zewnętrzny sieć powiatowa 14 świdwiński ul. Drawska 32, nr dz. 59/8, obręb , miasto Świdwin zewnętrzny sieć powiatowa 15 świdwiński ul. Kościuszki 28, nr dz.198/11, obręb , miasto Świdwin zewnętrzny sieć powiatowa 16 świdwiński ul. Podmiejska 18, nr dz. 18/14, obręb , miasto Świdwin zewnętrzny sieć powiatowa 17 świdwiński ul. Szczecińska 88, nr dz. 2/4, obręb , miasto Świdwin zewnętrzny sieć powiatowa 18 świdwiński ul. Wojska Polskiego 27, nr dz. 432/2, obręb , miasto zewnętrzny sieć powiatowa Świdwin 19 świdwiński ul. Kołobrzeska 43, nr dz. 92, obręb , miasto Świdwin zewnętrzny sieć powiatowa 20 świdwiński ul. Niedziałkowskiego 17, nr dz.17/2, obręb , miasto Świdwin zewnętrzny sieć powiatowa 34

35 21 świdwiński ul. Grunwaldzka 33, nr dz. 70 obręb , miasto Połczyn-Zdrój zewnętrzny ISP 22 świdwiński ul. S. Staszica 6, nr dz. 184/2, obręb , miasto Połczyn-Zdrój zewnętrzny ISP 23 świdwiński ul. Zdrojowa 6, nr dz. 84/1, obręb , miasto Połczyn-Zdrój zewnętrzny ISP 24 świdwiński ul. Zdrojowa 5, nr dz. 56, obręb , miasto Połczyn-Zdrój zewnętrzny ISP 25 świdwiński ul. Solankowa 8, nr dz. 84/7, obręb , miasto Połczyn-Zdrój zewnętrzny ISP 26 świdwiński Plac Wolności 3-4, nr dz. 215, obręb , miasto Połczyn-Zdrój zewnętrzny ISP 27 świdwiński Sławoborze, ul. Kolejowa 8, nr dz. 174, obręb Sławoborze zewnętrzny ISP 28 świdwiński Sławoborze, ul. Lepińska 3, nr dz. 257/4, obręb Sławoborze zewnętrzny ISP 29 świdwiński Rąbino 27, nr dz. 124, obręb Rąbino zewnętrzny ISP 30 świdwiński Brzeżno 50, nr dz. 215, obręb Brzeżno zewnętrzny ISP 31 świdwiński Połczyn-Zdrój, ul. Solankowa 6, nr. dz. 84/1, obręb zewnętrzny ISP 32 świdwiński Połczyn-Zdrój, ul. Solankowa 8, nr. dz. 84/9, obręb zewnętrzny ISP 33 świdwiński Połczyn-Zdrój, ul. Zdrojowa 5, nr dz. 56, obręb zewnętrzny ISP 34 łobeski Starostwo Powiatowe w Łobzie, ul. Konopnickiej 21 wewnętrzny sieć powiatowa 35 łobeski Zespół Szkół w Łobzie, ul. Niepodległości 54 wewnętrzny sieć powiatowa 35

36 36 łobeski Powiatowy Urząd Pracy w Łobzie, ul. Niepodległości 13 wewnętrzny sieć powiatowa 37 łobeski Wydział Geodezji i Kartografii w Łobzie, ul. Głowackiego 4 wewnętrzny sieć powiatowa 38 łobeski Powiatowe Centrum Pomocy Rodzinie w Łobzie, ul. Bema 27 wewnętrzny sieć powiatowa 39 gryficki Przystań Kajakowa Płoty ul. Sienkiewicza 3B zewnętrzny ISP lub sieć powiatowa 40 gryficki Przystań Kajakowa Trzebiatów Plac Lipowy 15 zewnętrzny ISP lub sieć powiatowa 41 gryficki Przystań Kajakowa Mrzeżyno ul. Trzebiatowska 24 zewnętrzny ISP lub sieć powiatowa 42 gryficki Pogorzelica,ul. Leśna (dworzec kolei wąskotorowej) wewnętrzny ISP lub sieć powiatowa 43 gryficki Niechorze, ul. Kolejowa (dworzec kolei Wąskotorowej) wewnętrzny ISP lub sieć powiatowa 44 gryficki Rewal, ul. Dworcowa (budynek Kolei Wąskotorowej) wewnętrzny ISP lub sieć powiatowa 45 gryficki Trzęsacz ul. Dworcowa (budynek Kolei Wąskotorowej) wewnętrzny ISP lub sieć powiatowa 46 gryficki Niechorze, ul. Żeglarska zewnętrzny ISP lub sieć powiatowa 47 gryficki Karnice, Szkoła Podstawowa Karnice ul. Szkolna 13 zewnętrzny ISP lub sieć powiatowa 48 gryficki Brojce, Szkoła Podstawowa i Gimnazjum ul. Długa 19 zewnętrzny ISP lub sieć powiatowa 49 gryficki Szkoła Podstawowa w Wicimicach, z siedzibą w Modlimowie 20 zewnętrzny ISP lub sieć powiatowa 50 gryficki Szkoła Podstawowa w Wyszoborze, Wyszobór 42 zewnętrzny ISP lub sieć powiatowa 36

37 1.4.4 Obszar CZS W każdym z powiatów w ramach obszaru inwestycyjnego CZS zaplanowano dostarczenie wyposażenia centrów zarządzania sieciami szerokopasmowymi (CZS) w niezbędną infrastrukturę informatyczną, która powinna umożliwić realizowanie następujących zadań: 1. Wsparcie i podstawowe działania operacyjne: a. monitorowanie stanu sieci (również jakości działania i jej wydajności), b. monitorowanie infokiosków i HotSpotów, c. przyjmowanie i ewidencja zgłoszeń o awariach i naruszeniach bezpieczeństwa, d. koordynacja i inicjacja prac związanych z usuwaniem awarii, e. informowanie o planowanych pracach i przyjmowanie zgłoszeń planowanych prac. 2. Utrzymanie i ewidencja sieci: a. konfiguracja sieci, provisioning urządzeń, b. konfiguracja infokiosków i HotSpotów, c. diagnostyka awarii (w tym analiza przyczyn i źródeł problemów), d. aktualizacja oprogramowania systemów i urządzeń, e. realizacja zasad bezpieczeństwa, f. zarządzanie pulą adresów IP, g. przechowywanie i zarządzanie wykonywaniem kopii zapasowych konfiguracji urządzeń i danych w systemach wspierających. 3. Rozwój sieci: a. projektowanie nowych węzłów, b. śledzenie stanów wysycenia zasobów sieci, c. planowanie połączeń zwiększających niezawodność i wydajność sieci, d. planowanie i wykonywanie działań korygujących, mających na celu zmniejszanie ilości usterek w sieci. Dzięki wykorzystaniu infrastruktury CZS zespół zarządzający siecią powinien móc w bardzo szybki sposób dostrzec i zareagować na zdarzenia nadzorowanych elementach sieci. W przypadku gdy w ramach CZS wdrażany jest system do monitoringu sieci powinien on zapewniać wsparcie dla sygnalizacji wystąpienia zdarzeń poprzez: terminal operatora, monitor naścienny, komunikaty SMS oraz . Dodatkowo oprogramowanie do monitoringu powinno oferować wsparcie dla obserwacji stanu sieci poprzez urządzenia mobilne i tablety. 37

38 Z założenia komunikacja z wszystkimi urządzeniami zarządzanymi w ramach CZS powinna odbywać się poprzez dedykowaną, bezpieczną sieć zarządzania, tzw. MGMT. W przypadku projektu BIT4 budowa systemów zarządzania zasobami szerokopasmowymi beneficjenta została dobrana pod względem specyfiki budowanej infrastruktury telekomunikacyjnej na danym obszarze. Gryfice W obszarze CZS dla sieci zlokalizowanej na terenie powiatu Gryfickiego zaplanowano: zakup switcha (stanowiącego jednocześnie część sieci szkieletowodystrybucyjnej), wdrożenie systemu do monitoringu, zakup serwera na potrzeby systemu do monitoringu, wdrożenie systemu zarządzania szerokopasmową siecią radiową wdrożenie systemu zarządzania radioliniami Łobez Na potrzeby budowy Centrum Zarządzania Siecią w Łobzie zaplanowano: zakup switcha (stanowiącego jednocześnie część miejskiej sieci szkieletowej), wdrożenie systemu do monitoringu, zakup serwera na potrzeby systemu do monitoringu. Świdwin Na potrzeby zarządzania zasobami szerokopasmowymi w Świdwinie w ramach CZS zaplanowano: wdrożenie systemu zarzadzania urządzeniami HotSpot. Drawsko Na potrzeby zarządzania zasobami szerokopasmowymi w Drawsku w ramach CZS zaplanowano: zakup urządzenia typu UTM (ang. Uniwersal Threat Management), wraz z niezbędnymi licencjami oprogramowania (ze względu na wzmożony ruch sieciowy i konieczność filtrowania ruchu sieciowego), podtrzymanie UPS, dostarczenie urządzeń osobistych na potrzeby operatorów CZS: zestaw komputerowy, laptop, przenośny komputer, umożliwiający wydajną pracę i długi czas działania w warunkach terenowych (ultrabook). 38

39 1.5 Szczegółowe właściwości funkcjonalno-użytkowe Zakres rzeczowy inwestycji z wyszczególnieniem zadań Budowa sieci będzie realizowana w formie etapów, zapewniających niezależność poszczególnych grup prac od ewentualnych opóźnień formalnych i technicznych. l.p. opis prac szacunkowa ilość 1 Obszar SIEĆ ŚWIATŁOWODOWA Zakup i wybudowanie sieci światłowodowej w miejscowości Łobez 1,585 km - kanalizacja 7,920 km - światłowód Zakup i wybudowanie sieci światłowodowej w miejscowości Resko 0,05 km - kanalizacja 0,280 km - światłowód Zakup i wybudowanie sieci światłowodowej w miejscowości Płoty 0,05 km - kanalizacja 0,280 km - światłowód 2 Obszar SZEROKOPASMOEJ SIECI RADIOWEJ Zakup i wybudowanie stacji bazowej sieci radiowej w Płotach 1 szt. Zakup i wybudowanie stacji bazowej sieci radiowej w Mechowie Zakup i wybudowanie stacji bazowej sieci radiowej w Wicimicach Zakup i wybudowanie stacji bazowej sieci radiowej w Cerkwicy Zakup i wybudowanie stacji bazowej sieci radiowej w Trzebiatowie 1 szt. 1 szt. 1 szt. 1 szt. 3 SIEĆ HOTSPOT I PIAP Zakup i instalacja hotspotów 50 szt. Zakup i instalacja kiosków PIAP 15 szt. 4 OBSZAR CZS Budowa CZS w Gryficach 1 szt. Budowa CZS w Łobzie 1 szt. 39

40 Budowa CZS w Drawsku 1 szt. Budowa CZS w Świdwinie 1 szt Węzły sieci w poszczególnych miejscowościach Łobez Wydział Geodezji i Kartografii w Łobzie ul. Głowackiego 4 (CZS) W węźle CZS zaplanowano główną serwerownię łączącą wszystkie lokalizacje w jedną sieć miejską. W serwerowni w istniejącej szafie serwerowej 19, w której zostaną umieszczone: switch agregujący, kontroler Hotspot, serwer monitorująco-zarządzający. Z węzła należy zaprojektować przyłącze do kanalizacji teletechnicznej Komendy Wojewódzkiej Policji umiejscowionej na skrzyżowaniu ulic Kościelnej i Mickiewicza. W kanalizacji należ zaprojektować ułożenie kabla OTK 36j do węzła Starostwo Powiatowe w Łobzie. Na trasie kabla należy przewidzieć 5 szt. złącz światłowodowych zgodnie ze schematem przedstawionym poniżej. Rysunek 14. Schemat rozpływu sieci światłowodowej w Łobzie (Uwaga! Niniejszy rysunek w lepszej jakości, jako wektorowy PDF jest załączony do PFU) Oprócz kabla 36j z węzła wyprowadzone będą jeszcze 2 kable OTK 12j do węzłów: Komenda Powiatowa Państwowej Straży Pożarnej i Powiatowego 40
