1 PRZEDSIĘBIORSTWO PRODUKCYJNO - HANDLOWO - USŁUGOWE GEOBUD Spółka z o.o Katowice, ul. Sikorskiego 34 tel , tel./fax geobud@geobud.com.pl www. geobud.com.pl GEOLOGIA GEOTECHNIKA WIERTNICTWO U 2434/15 ROK ZAŁ CERTYFIKAT PKG NR 0010 PROJEKTOWANIE I DOKUMENTOWANIE Projekty robót geologicznych Plany ruchu Dokumentacje geologiczne Dokumentacje, ekspertyzy i opinie geotechniczne Ekspertyzy geologiczno - górnicze Ekspertyzy geofizyczne PRACE POLOWE Wiercenia badawcze Sondowania i testy in situ typu: CPTU, CPT, SPT, WST, FVT, SLVT, DPL, DPM, DPH, DPSH Pobieranie prób: NNS, NU, NW Specjalistyczne badania w otworach wiertniczych OPINIA GEOTECHNICZNA Temat: CHORZÓW - budowa sieci wodociągowej i kanalizacji sanitarnej w ul. Świerkowej, Lawendowej oraz planowanym przedłuŝeniu ul. Wschodniej LABORATORIUM Badania właściwości fizycznych gruntów Badania właściwości mechanicznych gruntów Badania chemiczne wód i gruntów GEOTECHNICZNA OBSŁUGA INWESTYCJI Badania jakości i nośności podłoŝa gruntowego Oceny i odbiory geotechniczne Konsultacje geotechniczne Autorzy opracowania : mgr Adam KOPAŃSKI (nr upr. geolog ) mgr Bartłomiej KOPAŃSKI ( nr upr. geolog. XI-0068, XII-0061) OCHRONA ŚRODOWISKA Sąd Rejonowy w Katowicach Nr KRS: REGON NIP: Katowice, październik 2015rok

2 OPINIA GEOTECHNICZNA CHORZÓW budowa sieci kanalizacji wodociągowej i kanalizacji sanitarnej w ul. Świerkowej, Lawendowej oraz planowanym przedłuŝeniu ul. Wschodniej Spis treści : strona : 1. Wstęp Cel badań Materiały wyjściowe Przebieg prac badawczych Prace polowe Prace kameralne Opis i lokalizacja terenu PołoŜenie Morfologia Analiza warunków gruntowo-wodnych Stratygrafia i litologia Warunki wodne Warunki geotechniczne Wnioski i zalecenia...9 P.P.H.U. GEOBUD Spółka z o.o Katowice, ul. Sikorskiego 34, tel , tel./fax

3 OPINIA GEOTECHNICZNA CHORZÓW budowa sieci kanalizacji wodociągowej i kanalizacji sanitarnej w ul. Świerkowej, Lawendowej oraz planowanym przedłuŝeniu ul. Wschodniej Spis załączników : 1. Mapa orientacyjna w skali 1 : Mapa dokumentacyjna w skali 1 : Przekroje geotechniczne w skali 1 : 1000 / Objaśnienia do przekrojów 5. Zestawienie parametrów geotechnicznych gruntów 6. Karty dokumentacyjne otworów badawczych P.P.H.U. GEOBUD Spółka z o.o Katowice, ul. Sikorskiego 34, tel , tel./fax

4 OPINIA GEOTECHNICZNA CHORZÓW budowa sieci kanalizacji wodociągowej i kanalizacji sanitarnej w ul. Świerkowej, Lawendowej oraz planowanym przedłuŝeniu ul. Wschodniej 1. WSTĘP 1.1. Cel badań Celem badań jest uzyskanie danych o układzie warstw gruntów, określenie ich parametrów geotechnicznych oraz otrzymanie danych o warunkach wodnych. Uzyskane wiadomości potrzebne są dla właściwego zaprojektowania sieci kanalizacji wodociągowej i sanitarnej. Opinię niniejszą opracowano w oparciu o Rozporządzenie Ministra Transportu, Budownictwa i Gospodarki Morskiej z dnia 25 kwietnia 2012 r. w sprawie ustalania geotechnicznych warunków posadawiania obiektów budowlanych ( Dz.U. poz.463 ) Materiały wyjściowe Opracowanie niniejsze wykonano w oparciu o następujące materiały : informacje uzyskane od Zleceniodawcy, wizję lokalną terenu, profile wykonanych otworów geotechnicznych, materiały archiwalne, normy i literaturę: a. Dokumentacja geotechniczna dla osiedla mieszkaniowego Nowe Planty II przy ul. Siemianowickiej w Chorzowie, wykonana w 2008 r. przez P.P.H.U. GEOBUD Sp. z o.o. Katowice. b. Dokumentacja geotechniczna dla Osiedla Planty Śląskie przy ul. Siemianowickiej w Chorzowie - Apartamentowiec A3, wykonana w 2008 r. przez P.P.H.U. GEOBUD Sp. z o.o. Katowice. c. Mapa Geologiczna Polskie /mapa utworów powierzchniowych/ w skali 1 : , arkusz Zabrze d. Mapa Geologiczna Polskie /mapa bez utworów czwartorzędowych/ w skali 1 : , arkusz Zabrze e. PN-B Geotechnika. Dokumentowanie geotechniczne. Zasady ogólne. P.P.H.U. GEOBUD Spółka z o.o Katowice, ul. Sikorskiego 34, tel , tel./fax

5 OPINIA GEOTECHNICZNA CHORZÓW budowa sieci kanalizacji wodociągowej i kanalizacji sanitarnej w ul. Świerkowej, Lawendowej oraz planowanym przedłuŝeniu ul. Wschodniej f. PN-EN :2008 Eurokod 7. Projektowanie geotechniczne. Część 1: Zasady ogólne g. PN-EN :2007 Eurokod 7. Projektowanie geotechniczne. Część 2: Rozpoznanie i badanie podłoŝa gruntowego h. PN-88/B Grunty budowlane. Badania próbek gruntu. i. Wiłun Z.: Zarys geotechniki, Wydawnictwa Komunikacji i Łączności, Warszawa 1976, PRZEBIEG PRAC BADAWCZYCH 2.1. Prace polowe Prace geodezyjne Wszystkie punkty badawcze wytyczono w terenie metodą domiarów prostokątnych w nawiązaniu do istniejącej sytuacji terenowej. Wysokości otworów zaniwelowano w dowiązaniu do pokrywy studzienki kanalizacyjnej o wysokości bezwzględnej H = 293,36 m npm. Punkt dowiązania niwelacji przedstawiono na załączonej mapie dokumentacyjnej (załącznik nr 2). Wiercenia badawcze Dla rozpoznania warunków gruntowo-wodnych terenu, w miejscach uzgodnionych z pracownią projektową wykonano 8 otworów geotechnicznych o głębokości 4,0 m. Odspojone próbki gruntu były na bieŝąco badane makroskopowo w celu określenia litologii, genezy oraz stanu gruntu. Po zakończeniu wiercenia wszystkie otwory zlikwidowano urobkiem (z jednoczesnym ubiciem) z zachowaniem kolejności przewiercanych warstw. P.P.H.U. GEOBUD Spółka z o.o Katowice, ul. Sikorskiego 34, tel , tel./fax

6 OPINIA GEOTECHNICZNA CHORZÓW budowa sieci kanalizacji wodociągowej i kanalizacji sanitarnej w ul. Świerkowej, Lawendowej oraz planowanym przedłuŝeniu ul. Wschodniej 2.2. Prace kameralne W oparciu o wyniki z przeprowadzonych badań sporządzono niniejszą opinię, na którą złoŝyły się : mapa dokumentacyjna w skali 1 : 1000 z zaznaczonymi punktami badawczymi oraz liniami przekrojów geotechnicznych, przekroje geotechniczne w skali 1 : 1000 / 100, karty dokumentacyjne otworów badawczych, część opisowa z wnioskami. 3. OPIS I LOKALIZACJA TERENU 3.1. PołoŜenie Pod względem administracyjnym opiniowany teren połoŝony jest we wschodniej części Chorzowa w rejonie ul. Lawendowej i Świerkowej Morfologia Pod względem morfologicznym omawiany teren znajduje się w obrębie lokalnego obniŝenia. Rzędne terenu na badanym odcinku zamykają się wartościami 288,0 293,4 m npm. P.P.H.U. GEOBUD Spółka z o.o Katowice, ul. Sikorskiego 34, tel , tel./fax

7 OPINIA GEOTECHNICZNA CHORZÓW budowa sieci kanalizacji wodociągowej i kanalizacji sanitarnej w ul. Świerkowej, Lawendowej oraz planowanym przedłuŝeniu ul. Wschodniej 4. ANALIZA WARUNKÓW GRUNTOWO-WODNYCH 4.1. Stratygrafia i litologia W budowie geologicznej omawianego terenu rozpoznanej do głębokości 4,0 m biorą udział utwory czwartorzędu oraz karbonu. C z w a r t o r z ę d - reprezentowany jest przez eluwia utworów karbońskich i triasowych. Są to głównie gliny i pyłów z przewarstwieniami piasków. MiąŜszość czwartorzędu jest zróŝnicowana i wynosi od 0,7 do ponad 4,0 m. K a r b o n - reprezentowany jest przez warstwy rudzkie, wykształcone głównie jako piaskowce oraz podrzędnie jako iłowce i mułowce z pokładami węgla. W partii stropowej są one zwietrzałe Warunki wodne W trakcie prowadzenia badań terenowych (październik 2015 r) w Ŝadnym z otworów odwierconych do głębokości 4,0 m nie nawiercono wody gruntowej. Biorąc pod uwagę układ warstw gruntów oraz bardzo suchy rok hydrologiczny, nie moŝna wykluczyć okresowego pojawiania się wody w przypowierzchniowej warstwie piasków, szczególnie po długotrwałych opadach atmosferycznych lub w okresie roztopów wiosennych Warunki geotechniczne W podłoŝu badanego terenu występują grunty rodzime o zróŝnicowanym wieku oraz litologii, wobec czego na przekrojach wydzielono je w postaci następujących warstw geotechnicznych: P.P.H.U. GEOBUD Spółka z o.o Katowice, ul. Sikorskiego 34, tel , tel./fax

8 OPINIA GEOTECHNICZNA CHORZÓW budowa sieci kanalizacji wodociągowej i kanalizacji sanitarnej w ul. Świerkowej, Lawendowej oraz planowanym przedłuŝeniu ul. Wschodniej Warstwa Ia - reprezentowana jest przez grunty spoiste nieskonsolidowane, określane wg normy symbolem C. Są to gliny piaszczyste, gliny pylaste oraz pyły o konsystencji twardoplastycznej o średnim stopniu plastyczności I L = 0,10. Zgodnie z PN-B-06050:1999 są to grunty kategorii urabialności 3 i 4. Warstwa Ib - to równieŝ nieskonsolidowane gliny oraz pyły, ale o konsystencji plastycznej o średnim stopniu plastyczności I L = 0,30. Kategoria urabialności 3 i 4 Warstwa IIa - zbudowana jest z gruntów niespoistych, wykształconych jako piaski średnioziarniste, miejscami lekko zaglinione. Piaski te określa się jako średnio zagęszczone o średnim stopniu zagęszczenia I D = 0,50. Kategoria urabialności 3 Warstwa IIb - to równieŝ średnio zagęszczone grunty niespoiste, ale wykształconych jako piaski drobnoziarniste oraz paski średnioziarniste warstwowane piaskami drobnymi. Kategoria urabialności 3. Warstwa III - reprezentowana jest przez wietrzeliskowe grunty spoiste skonsolidowane, określane wg normy symbolem B. Są to gliny pylaste na pograniczu pyłów o konsystencji pół zwartej o średnim stopniu plastyczności I L = 0,10. Kategoria urabialności 4 Warstwa IV - zbudowana jest z mułowców. Pod względem geotechnicznym jest to skała miękka, średnio spękana o wytrzymałości na ściskanie Rc < 5 MPa. Kategoria urabialności 6-7 Warstwa V - zbudowana jest z węgla. Pod względem geotechnicznym jest to skała miękka, mocno spękana o wytrzymałości na ściskanie Rc < 5 MPa. Kategoria urabialności 6 Uzupełnieniem opisu warstw geotechnicznych są załączone przekroje geotechniczne (załącznik nr ). Parametry geotechniczne gruntów określono metodą B, biorąc jako cechę wiodącą stopień zagęszczenia w przypadku gruntów niespoistych lub stopień plastyczności dla gruntów spoistych. P.P.H.U. GEOBUD Spółka z o.o Katowice, ul. Sikorskiego 34, tel , tel./fax

9 OPINIA GEOTECHNICZNA CHORZÓW budowa sieci kanalizacji wodociągowej i kanalizacji sanitarnej w ul. Świerkowej, Lawendowej oraz planowanym przedłuŝeniu ul. Wschodniej 5. WNIOSKI I ZALECENIA a) PodłoŜe badanego terenu jest niejednorodne i ma charakter uwarstwiony. Budują go nośne i mało ściśliwe piaski (w-wa IIa, IIb) i mułowce (w-wa IV), nośne i średnio ściśliwe gliny i pyły twardoplastyczne (w-wa Ia, III) i węgiel (w-wa V) oraz mniej nośne i bardziej ściśliwe gliny oraz pyły o konsystencji plastycznej (w-wa Ib). b) W trakcie prowadzonych badań terenowych w Ŝadnym z otworów odwierconych do głębokości 4,0 m nie nawiercono wody gruntowej nie nawiercono zwierciadła wody gruntowej. Biorąc jednak pod uwagę układ warstw gruntów oraz bardzo suchy rok hydrologiczny, nie moŝna wykluczyć okresowego pojawiania się wody w lokalnych warstwach piasków, szczególnie po roztopach wiosennych lub po okresie długotrwałych opadów atmosferycznych. c) Na podstawie przeprowadzonych badań warunki gruntowo-wodne określa się generalnie jako proste, a projektowane obiekty zalicza się wg projektanta do I kategorii geotechnicznej. d) W trakcie prowadzenia prac ziemnych nie wolno dopuścić do gromadzenia się wody w wykopach z uwagi na łatwo uplastyczniające się grunty spoiste. e) W przypadku odkrycia wykopem warstwy węgla, naleŝy go odizolować od dostępu powietrza warstwą chudego betonu w celu niedopuszczenia do samozapłonu. f) W pracach projektowych naleŝy uwzględnić lokalną sytuację górniczą. P.P.H.U. GEOBUD Spółka z o.o Katowice, ul. Sikorskiego 34, tel , tel./fax

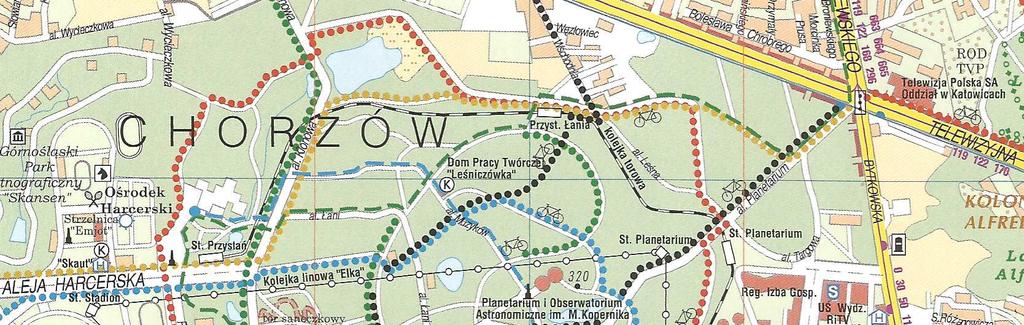

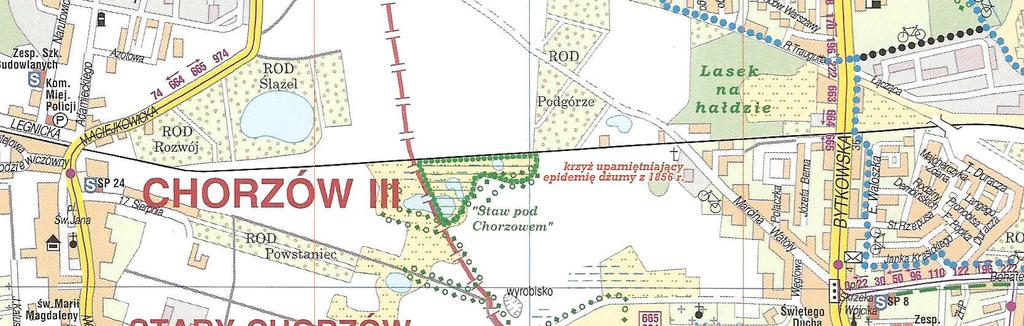

10 teren badań Nazwa obiektu Rodzaj dokumentacji Treść P.P.H.U. GEOBUD Spółka z o.o Katowice, ul. Sikorskiego 34 tel. / fax CHORZÓW, ul. Lawendowa, Świerkowa, Wschodnia sieć wodociągowa i kanalizacyjna OPINIA GEOTECHNICZNA MAPA ORIENTACYJNA Zestawił mgr B.Kopański Podpis Numer umowy Skala Zał / 15 1 :

11 III 1 I 2 3 I II 7 8 III OBJAŚNIENIA 1 I otwory geotechniczne I przekroje geotechniczne punkt dowiązania niwelacji P.P.H.U. GEOBUD Spółka z o.o Katowice, ul. Sikorskiego 34 tel. / fax Nazwa obiektu CHORZÓW, ul. Lawendowa, Świerkowa, Wschodnia sieć wodociągowa i kanalizacyjna Rodzaj dokumentacji OPINIA GEOTECHNICZNA Treść MAPA DOKUMENTACYJNA Zestawił mgr B.Kopański Podpis II Numer umowy Skala Zał / 15 1 :

12 2434/15 I - I' Skala : 100 m n.p.m IIa Gł. 4.0 /P Pg//Ps Ps+G Ia Gł. 4.0 P /G P/ IV V IIa Gł. 4.0 Ps+G SMi-c SMc-k SMi-c IV m n.p.m KARBON CZWARTORZED OPIS GEOLOGICZNY gleba nasypy piaski gliny piaski zwietrzeliny mułowca węgiel kamienny mułowiec, iłowiec m m 3 P.P.H.U. "GEOBUD" Spółka z o.o Katowice, ul.sikorskiego 34 tel./fax Zał.Nr 3.1 Chorzów, ul.lawendowa, Świerkowa Wschodnia - bud. sieci wodociąg. i kanalizacji sanitarnej Data Nazwisko Podpis Opracował mgr A. Kopański OPINIA GEOTECHNICZNA Przekrój geotechniczny Skala 1: Rysunek wykonano programem "GeoStar"

13 2434/14 II - II' m n.p.m m n.p.m nn(g+k) Skala : Gb P Ia IIa Ps+G III 2.8 Gł. 4.0 Wm-c(/P) SMm-c IV IIb Pd Gł. 4.0 Gł m m 6 Zał. nr 3.2 Rysunek wykonano programem "GeoStar"

14 2434/15 III - III' Skala : 100 m n.p.m IIa Gł. 4.0 /P Pg//Ps Ps+G Ia Gb P 3.8 Pd Gł. 4.0 Ib IIb Gb Gł. 4.0 /P Pd Pg//P Ps//Pd Ia nn(pg) 2.5 Gł. 4.0 P Ib m n.p.m m m m 8 Zał. nr 3.3 Rysunek wykonano programem "GeoStar"

15 nb nn H Nmp Nmg T Gy Kj WB Gb OPIS SYMBOLI UśYTYCH NA PRZEKROJACH GRUNTY NASYPOWE GRUNTY SKALISTE OPIS SYMBOLI TECHNICZNYCH nasyp budowlany nasyp niebudowlany ( k kamienie,kr kruszywo, D-drewno,gr gruz,c cegła,ŝl ŜuŜel,mw miał lub muł węglowy,op odpady przem., OK odpady komunalne ) GRUNTY ORGANICZNE RODZIME grunt próchniczny namuł piaszczysty namuł gliniasty torf gytie kreda jeziorna węgiel brunatny gleba 2% < I om < 5% 5% < I om < 30% 5% < I om < 30% I om > 30% GRUNTY MINERALNE RODZIME NIESKALISTE W KW KWg KR KR g KO k ś śg Po Pog Pr Ps Pd Pπ Pg Πp Π G Gπ z Gz Gπz Ip I Iπ zwietrzelina zwietrzelina kamienista zw. gliniasto kamienista rumosz rumosz gliniasty otoczaki kamienie Ŝwir Ŝwir gliniasty pospółka pospółka gliniasta piasek gruby piasek średni piasek drobny piasek pylasty piasek gliniasty pył piaszczysty pył glina piaszczysta glina glina pylasta glina piaszczysta zwięzła glina zwięzła glina pylasta zwięzła ił piaszczysty ił ił pylasty kamieniste gruboziarniste średnioziarniste drobnoziarniste spoiste ST SM p-c m-c i-c c-k łi ln szg zg zw pzw tpl pl mpl pł s mw w m nw skała twarda skała miękka piaskowiec mułowiec iłowiec węgiel kamienny łupek ilasty łw w m-g m-gp d łm STAN GRUNTÓW NIESPOISTYCH luźny średniozagęszczony zagęszczony STAN GRUNTÓW SPOISTYCH zwarty półzwarty twardoplastyczny plastyczny miękkoplastyczny płynny WILGOTNOŚĆ GRUNTU suchy mało wilgotny wilgotny mokry nawodniony g łupek węglowy wapień margiel margiel piaszczysty dolomit łupek marglisty gips I D < 0,35 0,35 < I D < 0,65 0,65 < I D I L < 0 I L < 0 0 < I L < 0,25 0,25 < I L < 0,50 0,50 < I L < 1,00 I L > 1,00 ZNAKI DODATKOWE DOTYCZĄCE OPISU GRUNTÓW + // / ( ) II I IV domieszki przewarstwienia, wkładki na pograniczu w nawiasie określenia dotyczące składu gruntu INNE OZNACZENIA numer warstwy geotechnicznej rzut projektowanego obiektu na przekrój z numerem obiektu i ilością kondygnacji projektowany poziom posadowienia podstawowe granice litologiczno stratygraficzne linie podziału geotechnicznego linie podziału hydrogeologicznego 4 numer otworu 283,45 rzędna otworu próba NNS (klasa 1) О próba NW (klasa 2, 3) i NU (klasa 4) r próba wody gruntowej 2/3 ilość wałeczkowań grunt suchy lub mało wilgotny grunt wilgotny grunt mokry grunt nawodniony swobodne zwierciadło wody gruntowej 6,5 6,5 ustalony poziom wody gruntowej 6,8 nawiercony poziom wody gruntowej 7,5 7,5 8,8 napięte zwierciadło wody gruntowej sączenie wody i badania penetrometrem tłoczkowym ( PP ) r badania ścinarką obrotowa ( TV ) badania sondą cylindryczną ( SPT ) badania sondą ścinającą ( FVT ) φ badania presjometrem -1 numer sondowania i strefa przebadana sondą SUO udarowo - obrotową (SLVT, ITB-ZW) DPL lekką wbijaną (DPL) DPM średnią wbijaną CPT statyczną wciskaną (CPT, CPTU) DPH cięŝką wbijaną (DPH) DPSH bardzo cięŝką wbijaną (DPSH) WST statyczną wkręcaną (WST) s otwór suchy Załącznik nr 4

16 WARTOŚCI PARAMETRÓW GEOTECHNICZNYCH GRUNTÓW Stan ρ [t/m 3 ] C [kpa] ϕ [ ] E o [kpa] E [kpa] M o [kpa] M [kpa] Symb. Warstwa Grunt I L / I D gruntu n r n r n r pierw. wtórnego pierw. wtórnej kons. Ia Gπ; ; Π 0,10 tpl 2,13 1,92 21,0 18, , C Ib Π; Gπ/Π 0,30 pl 2,02 1,82 13,0 11, , C IIa Ps; Ps+G 0,50 szg 1,86 1, , IIb Pd; Ps//Pd 0,50 szg 1,77 1, , III Wm-c(Gπ/Π) 0,00 pzw 2,15 1,93 40,0 36, , B IV SMm-c Skała miękka, średnio i mocno spękana Rc < 5 MPa V SMc-k Skała miękka, mocno spękana Rc < 5 MPa n - charakterystyczne r - obliczeniowe * - grunt nawodniony Nazwa obiektu Rodzaj dokumentacji Treść P.P.H.U. GEOBUD Sp. z o.o. Katowice, ul. Sikorskiego 34 tel. / fax CHORZÓW, ul. Lawendowa, Świerkowa, Wschodnia sieć wodociągowa i kanalizacyjna OPINIA GEOTECHNICZNA ZESTAWIENIE PARAMETRÓW GEOTECHNICZNYCH GRUNTÓW Opracował mgr A. Kopański Podpis Numer umowy Skala Zał. 2434/ 15-5

17 KARTA OTWORU GEOTECHNICZNEGO Profil numer 1 Zał.Nr: 6 Wiertnica: WH-015 Osp Rejon: ul.świerkowa/lawendowa Miejscowość: Chorzów Województwo: śląskie Obiekt: sieć wodociąg. i kanalizcyjna Wiercenie: P.P.H.U. "GEOBUD" Sp. z o.o. Dozór geol.: A.Polonius, B.Kopański System wiercenia: Mechaniczno-obrotowy Rzędna: m n.p.m. Skala 1 : 50 Data wiercenia: Wiercenie Głębokość zwierciadła wody Stratygrafia Profil litologiczny Przelot [m.p.p.t] [m] [m] Opis litologiczny Symbol gruntu Wilgotność Ilość wałeczkowań Stan gruntu Warstwa geotechniczna glina pylasta brązowa na pograniczu pyłu /P nw pzw glina pylasta brązowo-szara 1/ Ia Czwartorzęd 2.0 piasek gliniasty brązowy przewarstwiony piaskiem średnim Pg//Ps w 0/0 tpl Piasek średni + glina brązowy Ps+G szg IIa Rysunek wykonano programem "GeoStar"

18 KARTA OTWORU GEOTECHNICZNEGO Profil numer 2 Zał.Nr: 6 Wiertnica: WH-015 Osp Rejon: ul.świerkowa/lawendowa Miejscowość: Chorzów Województwo: śląskie Obiekt: sieć wodociąg. i kanalizcyjna Wiercenie: P.P.H.U. "GEOBUD" Sp. z o.o. Dozór geol.: A.Polonius, B.Kopański System wiercenia: Mechaniczno-obrotowy Rzędna: m n.p.m. Skala 1 : 50 Data wiercenia: Wiercenie Głębokość zwierciadła wody Stratygrafia Profil litologiczny Przelot [m.p.p.t] [m] [m] Opis litologiczny Symbol gruntu Wilgotność Ilość wałeczkowań Stan gruntu Warstwa geotechniczna 1.0 pył brązowy i j.szary P mw nw pzw Czwartorzęd 2.0 Ia glina pylasta brązowa na pograniczu gliny /G w 1/1 tpl pył jasnoszary na pograniczu gliny pylastej P/ Rysunek wykonano programem "GeoStar"

19 KARTA OTWORU GEOTECHNICZNEGO Profil numer 3 Zał.Nr: 6 Wiertnica: WH-015 Osp Rejon: ul.świerkowa/lawendowa Miejscowość: Chorzów Województwo: śląskie Obiekt: sieć wodociąg. i kanalizcyjna Wiercenie: P.P.H.U. "GEOBUD" Sp. z o.o. Dozór geol.: A.Polonius, B.Kopański System wiercenia: Mechaniczno-obrotowy Rzędna: m n.p.m. Skala 1 : 50 Data wiercenia: Wiercenie Głębokość zwierciadła wody Stratygrafia Profil litologiczny Przelot [m.p.p.t] [m] [m] Opis litologiczny Symbol gruntu Wilgotność Ilość wałeczkowań Stan gruntu Warstwa geotechniczna Czwartorzęd Czwartorzęd Piasek średni + glina brązowy iłowiec szary Ps+G SMi-c w szg IIa IV węgiel kamienny czarny SMc-k V Karbon 2.50 s 3.0 iłowiec szary SMi-c IV Rysunek wykonano programem "GeoStar"

20 KARTA OTWORU GEOTECHNICZNEGO Profil numer 4 Zał.Nr: 6 Wiertnica: WH-015 Osp Rejon: ul.świerkowa/lawendowa Miejscowość: Chorzów Województwo: śląskie Obiekt: sieć wodociąg. i kanalizcyjna Wiercenie: P.P.H.U. "GEOBUD" Sp. z o.o. Dozór geol.: A.Polonius, B.Kopański System wiercenia: Mechaniczno-obrotowy Rzędna: m n.p.m. Skala 1 : 50 Data wiercenia: Wiercenie Głębokość zwierciadła wody Stratygrafia Profil litologiczny Przelot [m.p.p.t] [m] [m] Opis litologiczny Symbol gruntu Wilgotność Ilość wałeczkowań Stan gruntu Warstwa geotechniczna 0.30 gleba brunatna Gb pył brązowy P Czwartorzęd 2.0 glina pylasta brązowa w tpl Ia glina piaszczysta brązowa piasek drobny żółty Pd szg IIb Rysunek wykonano programem "GeoStar"

21 KARTA OTWORU GEOTECHNICZNEGO Profil numer 5 Zał.Nr: 6 Wiertnica: WH-015 Osp Rejon: ul.świerkowa/lawendowa Miejscowość: Chorzów Województwo: śląskie Obiekt: sieć wodociąg. i kanalizcyjna Wiercenie: P.P.H.U. "GEOBUD" Sp. z o.o. Dozór geol.: A.Polonius, B.Kopański System wiercenia: Mechaniczno-obrotowy Rzędna: m n.p.m. Skala 1 : 50 Data wiercenia: Wiercenie Głębokość zwierciadła wody Stratygrafia Profil litologiczny Przelot [m.p.p.t] [m] [m] Opis litologiczny Symbol gruntu Wilgotność Ilość wałeczkowań Stan gruntu Warstwa geotechniczna Piasek średni + glina brązowy Ps+G szg IIa Czwartorzęd 2.0 w glina piaszczysta brązowa 0/0 tpl Ia Rysunek wykonano programem "GeoStar"

22 KARTA OTWORU GEOTECHNICZNEGO Profil numer 6 Zał.Nr: 6 Wiertnica: WH-015 Osp Rejon: ul.świerkowa/lawendowa Miejscowość: Chorzów Województwo: śląskie Obiekt: sieć wodociąg. i kanalizcyjna Wiercenie: P.P.H.U. "GEOBUD" Sp. z o.o. Dozór geol.: A.Polonius, B.Kopański System wiercenia: Mechaniczno-obrotowy Rzędna: m n.p.m. Skala 1 : 50 Data wiercenia: Wiercenie Głębokość zwierciadła wody Stratygrafia Profil litologiczny Przelot [m.p.p.t] [m] [m] Opis litologiczny Symbol gruntu Wilgotność Ilość wałeczkowań Stan gruntu Warstwa geotechniczna nasyp niebudowlany (glina + kamienie) brunatny nn(g+k) 0.30 Czwartorzęd Czwartorzęd 1.0 glina pylasta brązowa tpl Ia 1.20 w 2.0 zwietrzelina mułowca (glina pylasta / pył) szaro-brązowa Wm-c(/P) pzw III Karbon mułowiec brązowo-szary SMm-c mw IV Rysunek wykonano programem "GeoStar"

23 KARTA OTWORU GEOTECHNICZNEGO Profil numer 7 Zał.Nr: 6 Wiertnica: WH-015 Osp Rejon: ul.świerkowa/lawendowa Miejscowość: Chorzów Województwo: śląskie Obiekt: sieć wodociąg. i kanalizcyjna Wiercenie: P.P.H.U. "GEOBUD" Sp. z o.o. Dozór geol.: A.Polonius, B.Kopański System wiercenia: Mechaniczno-obrotowy Rzędna: m n.p.m. Skala 1 : 50 Data wiercenia: Wiercenie Głębokość zwierciadła wody Stratygrafia Profil litologiczny Przelot [m.p.p.t] [m] [m] Opis litologiczny Symbol gruntu Wilgotność Ilość wałeczkowań Stan gruntu Warstwa geotechniczna 0.30 gleba brunatna Gb glina pylasta brązowa na pograniczu pyłu /P pl Ib piasek drobny żółty Pd szg IIb Czwartorzęd piasek gliniasty żółto-brązowy przewarstwiony pyłem Pg//P w tpl Ia piasek średni żółty przewarstwiony piaskiem drobnym Ps//Pd szg IIb Rysunek wykonano programem "GeoStar"

24 KARTA OTWORU GEOTECHNICZNEGO Profil numer 8 Zał.Nr: 6 Wiertnica: WH-015 Osp Rejon: ul.świerkowa/lawendowa Miejscowość: Chorzów Województwo: śląskie Obiekt: sieć wodociąg. i kanalizcyjna Wiercenie: P.P.H.U. "GEOBUD" Sp. z o.o. Dozór geol.: A.Polonius, B.Kopański System wiercenia: Mechaniczno-obrotowy Rzędna: m n.p.m. Skala 1 : 50 Data wiercenia: Wiercenie Głębokość zwierciadła wody Stratygrafia Profil litologiczny Przelot [m.p.p.t] [m] [m] Opis litologiczny Symbol gruntu Wilgotność Ilość wałeczkowań Stan gruntu Warstwa geotechniczna 0.30 nasyp niebudowlany (piasek gliniasty) brunatny nn(pg) 1.0 glina pylasta brązowa 0/1 tpl Ia Czwartorzęd 2.0 w pył brązowy P 2/1 pl Ib Rysunek wykonano programem "GeoStar"
