1 Firma Realizacyjna Spółka Jawna S. Bawiec, J. Zając Pawłowice; ul. Zjednoczenia 62a tel./fax: DOKUMENTACJA BADAŃ PODŁOśA GRUNTOWEGO DLA POTRZEB BUDOWY DODATKOWYCH MIEJSC POSTOJOWYCH NA OŚ. MIESZKANIOWYM PRZY ULICY WĘGLOWEJ W BIERUNIU NOWYM Miejscowość: Województwo: Bieruń Nowy śląskie Opracowali: mgr Ewa Sokół nr upr. VII-1604 Zleceniodawca: UNIPLAN Bogusława Ficek ul. Torowa Bieruń mgr Piotr Staroszczyk nr upr. II-1330, VII-1445 Pawłowice, listopad 2012r. NIP REGON KRS

2 SPIS TREŚCI 1. Wstęp i informacje ogólne 3 2. Charakterystyka terenu badań Lokalizacja terenu 3 3. Zakres wykonanych prac 4 4. Budowa geologiczna 4 5. Warunki wodne 5 6. Warunki geotechniczne 6 7. Wnioski końcowe i zalecenia 9 str. SPIS ZAŁĄCZNIKÓW 1.Mapa topograficzna zał. 1a 2. Mapa dokumentacyjna z lokalizacją otworów w skali 1:1000 zał. 1b 3. Karty otworów geotechnicznych w skali 1:50 zał Przekrój geotechniczny w skali 1: 500 / 100 zał Charakterystyczne wartości cech fizyko mechanicznych zał Objaśnienia zał. 5 Firma Realizacyjna 2

3 1. WSTĘP I INFORMACJE OGÓLNE ZLECENIODAWCA: UNIPLAN Bogusława Ficek ul. Torowa Bieruń WYKONAWCA: Firma Realizacyjna BAZET S.J Pawłowice ul. Zjednoczenia 62a Miejsce prowadzenia robót: Bieruń Nowy parking przy ul. Węglowej. Podstawę do opracowania opinii stanowi: - wizja terenu, - uzgodnienia z Inwestorem, - wyniki wierceń otworów badawczych, - badania makroskopowe próbek gruntu, - mapa geologiczna arkusz Oświęcim w skali 1:50 000, - Rozporządzenie Ministra Transportu, Budownictwa i Gospodarki Morskiej z dnia 25 kwietnia 2012r. w sprawie ustalania geotechnicznych warunków posadawiania obiektów budowlanych (Dz. U. z 2012r., poz. 463), - związane normy gruntowe: 1) PN-98/B Geotechnika. Dokumentowanie geotechniczne. Zasady ogólne. 2) PN-86/B Grunty budowlane. Określenia, symbole, podział i opis gruntów. 3) PN-81/B Grunty budowlane. Posadowienie bezpośrednie budowli. obliczenia statyczne i projektowe. 4) PN-98/B Geotechnika. Badania polowe. 2. CHARAKTERYSTYKA TERENU BADAŃ 2.1. Lokalizacja terenu. Pod względem administracyjnym obszar prac geologicznych zlokalizowany jest we wschodniej części miejscowości Bieruń Nowy. Lokalizację terenu badań oraz Firma Realizacyjna 3

4 dokładane umiejscowienie punktów badawczych pokazano na mapie dokumentacyjnej w załączniku nr 1b. Pod względem fizycznogeograficznym, zgodnie z podziałem Kondrackiego (2002), obszar połoŝony jest na granicy dwóch prowincji: WyŜyny Polskie i Karpaty Zachodnie wraz z Podkarpaciem, makroregionie Kotlina Oświęcimska oraz mezoregionie Dolina Górnej Wisły. Pod względem hydrogeologicznym cały teren gminy Bieruń naleŝy do zlewni Wisły, stanowiącej jego południowo-wschodnia granicę. 3. ZAKRES WYKONANYCH PRAC Na przedmiotowym terenie w miejscach wskazanych przez zleceniodawcę odwiercono 5 otworów badawczych o głębokości 3,0 m ppt. Łączny metraŝ wykonanych otworów wyniósł 15,0 mb. Otwory odwiercono systemem rdzeniowoudarowym. W trakcie prac wiertniczych pobierano próbki gruntu, na których wykonano badania makroskopowe, określając rodzaj gruntu, barwę, stan zawilgocenia. Na podstawie wyników wierceń i badań terenowych opracowano: - mapę dokumentacyjną z lokalizacją wykonanych otworów (załącznik nr 1b), - profile geotechniczne otworów (załączniki nr ) w skali 1:50, - przekrój geotechniczny (załącznik nr 3) w skali 1: 500/100; - tabelę charakterystycznych cech fizyko mechanicznych, - część tekstową. 4. BUDOWA GEOLOGICZNA Pod względem geologicznym rejon Bierunia leŝy w obrębie zapadliska przedgórskiego. Najstarszymi skałami występującymi na powierzchni są piaskowce karbońskie, zlepieńce oraz łupki. W miejscach występowania skał karbońskich lub triasowych pokrywająca je kiedyś pokrywa skał młodszych trzeciorzędowych została zniszczona. Największe rozprzestrzenienie na terenie miasta mają osady czwartorzędowe. Występują w kilku płatach gliny zwałowe i związane są ze zlodowaceniem środkowopolskim. Firma Realizacyjna 4

5 Otworami wiertniczymi odwierconymi do maksymalnej głębokości 3,0 m stwierdzono występowanie w podłoŝu gruntów nasypowych i czwartorzędowych wykształconych w formie gruntów spoistych i niespoistych. Utwory plejstoceńskie wykształcone w formie glin piaszczystych będących na pograniczu glin piaszczystych zwięzłych, glin pylastych lokalnie na pograniczu glin pylastych zwięzłych oraz lokalnie piasków drobnych warstwowanych glinami pylastymi zwięzłymi, zalegają na całym badanym terenie w dolnej części profilu tj. poniŝej głębokości 1,8-2,5 m generalnie do głębokości rozpoznania tj. 3,0 m ppt. Bezpośrednio na utworach morenowych zalega pokrywa osadów holoceńskich wykształconych w formie gruntów spoistych oraz niespoistych. Osady piaszczyste reprezentowane przez piaski drobne zaglinione bądź z domieszką pyłów zalegają praktycznie na całym badanym terenie poniŝej głębokości 0,7-1,1 m ppt do głębokości 0,9-2,5 m ppt. Natomiast grunty spoiste tj. gliny pylaste oraz pyły piaszczyste zalegają jedynie w rejonie otworów nr 1 i 2 poniŝej głębokości 0,9-1,2 m ppt do głębokości 2,1-2,3 m ppt. Powierzchnię terenu przykrywa warstwa gleby nasypowej (rejon otworów nr 2 i 4) o grubości ok. 0,2 m natomiast na pozostałym terenie w strefie przypowierzchniowej stwierdzono warstwę nawierzchni asfaltowej wraz z podbudową zbudowaną z kruszywa łamanego o sumarycznej grubości ok. 0,3-0,7 m. PoniŜej głębokości 0,2-0,7 m na całym przedmiotowym terenie zalegają nasypy niebudowlane zbudowane z gliny, pyłu, pyłu piaszczystego, okruchów cegły, piasku drobnego, drobnych kamieni o grubości ok. 0,3-1,6 m. 5. WARUNKI WODNE Rozpoznanie warunków wodnych w podłoŝu przeprowadzono w oparciu o obserwacje wykonane w trakcie wierceń. W profilu hydrogeologicznym obszaru badań, do głębokości rozpoznanej wierceniami (do ok. 3,0 m ppt) nie stwierdzono wody gruntowej ani sączeń śródglinowych. Firma Realizacyjna 5

6 6. WARUNKI GEOTECHNICZNE Dla scharakteryzowania warunków geotechnicznych dokonano podziału podłoŝa gruntowego na warstwy geotechniczne w oparciu o wydzielenia genetyczne i fizyko-mechaniczne własności gruntów. W oparciu o normę PN-81/B Grunty budowlane. Posadowienie bezpośrednie budowli, przedstawia się charakterystykę gruntów wraz z określeniem ich parametrów fizyko-mechanicznych. W dokumentowanym podłoŝu wydzielono 3 grupy genetyczne utworów: I grunty nasypowe, II grunty czwartorzędowe - holoceńskie, III grunty czwartorzędowe - plejstoceńskie. W ramach serii utworów czwartorzędowych wydzielono warstwy geotechniczne łącząc grunty spoiste o podobnym wykształceniu litologicznym, podobnej konsystencji, grunty niespoiste o podobnej granulacji i zbliŝonym stopniu zagęszczenia. Średni stopień plastyczności przyjęto na podstawie badań makroskopowych, natomiast średni stopień zagęszczenia przyjęto na podstawie materiałów archiwalnych. Wartości charakterystyczne dla gruntów niespoistych wyznaczono wg metody C zgodnie z normą PN-81/B Zestawienie wszystkich wydzielonych warstw i ich wartości charakterystycznych oraz obliczeniowych podano w tabeli stanowiącej załącznik nr 4. OPIS WARSTW GEOTECHNICZNYCH Grupa I Warstwa Ia - obejmuje warstwę gleby (rejon otworów nr 2 i 4) o grubości ok. 0,2 m oraz warstwę nawierzchni asfaltowej wraz z podbudową zbudowaną z kruszywa łamanego o sumarycznej grubości ok. 0,3-0,7 m (rejon otworów nr 1, 3 i 5). Firma Realizacyjna 6

7 Warstwa Ib - obejmuje nasypy niebudowlane zbudowane z gliny, pyłu, pyłu piaszczystego, okruchów cegły, piasku drobnego, drobnych kamieni o grubości ok. 0,3-1,6 m. Grupa II grunty czwartorzędowe holoceńskie. Warstwa IIa - obejmuje twardoplastyczne grunty spoiste takie jak: gliny pylaste oraz pyły piaszczyste, o przyjętym stopniu plastyczności I L =0,20. Grunty zaliczone do tej warstwy zalegają jedynie w rejonie otworów nr 1 i 2 poniŝej głębokości 0,9-1,2 m ppt do głębokości 2,1-2,3 m ppt. Pod względem stopnia geologicznej konsolidacji grunty tej warstwy zakwalifikowano do grupy C jako grunty spoiste nieskonsolidowane. Wartości charakterystyczne parametrów geotechnicznych: W n γ c u φ u M o = 20,00%(Gπ); 18,00%(Πp) = 2,10 t/m 3 (Gπ); 2,10 t/m 3 (Πp) = 16 kpa = 15 o = kpa I L = 0,20 Warstwa IIb - obejmuje piaski drobne zaglinione bądź z domieszką pyłu, o przyjętym stopniu zagęszczenia I D =0,50. Grunty zaliczone do tej warstwy zalegają w rejonie otworów nr 1, 3 i 5 w przelotach głębokościowych odpowiednio: 0,7-0,9 m ppt, 1,1-2,5 m ppt oraz 1,0-2,4 m ppt. Wartości charakterystyczne parametrów geotechnicznych: W n = mw 6,00%; w 16,00%; nw 24,00% γ = mw 1,65 t/m 3 ; w 1,75 t/m 3 ; nw 1,90 t/m 3 φ u M o = 30 o = kpa I D = 0,50 Firma Realizacyjna 7

8 Grupa III grunty czwartorzędowe plejstoceńskie. Warstwa IIIa obejmuje twardoplastyczne gliny piaszczyste na pograniczu glin piaszczystych zwięzłych, gliny pylaste będące na pograniczu glin pylastych zwięzłych, o przyjętym stopniu plastyczności I L =0,10. Grunty zaliczone do tej warstwy zalegają w dolnej części profilu tj. poniŝej głębokości 1,8-2,5 m ppt do głębokości 2,7-3,0 m ppt. Pod względem stopnia geologicznej konsolidacji grunty tej warstwy zakwalifikowano do grupy B jako grunty spoiste skonsolidowane. Wartości charakterystyczne parametrów geotechnicznych: W n γ c u φ u M o = 12,00%(Gp); 20,00%(Gπ) = 2,20 t/m 3 (Gp); 2,10 t/m 3 (Gπ) = 36 kpa = 20 o = kpa I L = 0,10 Warstwa IIIb obejmuje plastyczne gliny pylaste, o przyjętym stopniu plastyczności I L =0,30. Grunty zaliczone do tej warstwy zalegają w rejonie otworów nr 3 i 5 w przelotach głębokościowych odpowiednio: 2,5-2,7 m ppt oraz 2,4-2,7 m ppt. Pod względem stopnia geologicznej konsolidacji grunty tej warstwy zakwalifikowano do grupy B jako grunty spoiste skonsolidowane. Wartości charakterystyczne parametrów geotechnicznych: W n = 25,00% γ = 2,00 t/m 3 c u φ u M o = 28 kpa = 16 o = kpa I L = 0,30 Warstwa IIIc zakwalifikowano do niej piaski drobne warstwowane gliną pylastą zwięzłą, w stanie średniozagęszczonym, o przyjętym stopniu zagęszczenia I D =0,50. Grunty te zalegają w rejonie otworu nr 5 poniŝej głębokości 2,7 m ppt do głębokości rozpoznania tj. 3,0 m ppt. Firma Realizacyjna 8

9 Wartości charakterystyczne parametrów geotechnicznych: W n = mw 6,00%; w 16,00; m 24,00 γ = mw 1,65 t/m 3 ; w 1,75t/m 3 ; m 1,90 t/m 3 φ u M o = 30 o = kpa I D = 0,50 7. WNIOSKI KOŃCOWE I ZALECENIA 1. Zgodnie ze zleceniem podłoŝe gruntowe przedmiotowego terenu rozpoznane zostało 5 otworami badawczymi odwierconymi do głębokości 3,0 m ppt. Łączny metraŝ wykonanych otworów wyniósł 15,0 mb. 2. Wyniki wykonanych badań makroskopowych pozwoliły na wydzielenie warstw, umoŝliwiających zobrazowanie warunków geotechnicznych podłoŝa. Powierzchnię terenu przykrywają: nawierzchnia asfaltowa, podbudowa, gleba oraz grunty nasypowe o grubości ok. 0,7-1,8 m. PodłoŜe rodzime występujące pod nasypami tj. poniŝej głębokości 0,7-1,8 m do głębokości rozpoznania tj. 3,0 m budują utwory czwartorzędowe holoceńskie (grupa II) oraz plejstoceńskie (grupa III). Występujące w tych grupach grunty spoiste zakwalifikowane do warstw IIa i IIIa oraz grunty niespoiste zaliczone do warstw IIb i IIIc to grunty nośne charakteryzujące się dobrymi parametrami nośności i ściśliwości. Natomiast grunty warstwy IIIb są gruntami słabonośnymi, charakteryzujące się słabymi parametrami nośności i ściśliwości. 3. Rozpoznanie warunków hydrogeologicznych w podłoŝu przeprowadzono w oparciu o obserwacje wykonane w trakcie wierceń. Do głębokości rozpoznanej wierceniami (do ok. 3,0 m ppt), nie stwierdzono ciągłego poziomu wód gruntowych ani sączeń śródglinowych. 4. Dla potrzeb budowy dodatkowych miejsc postojowych, rozpoznane grunty rodzime zgodnie z Rozporządzeniem Ministra Transportu i Gospodarki Morskiej z dnia 2 marca 1999 r. w sprawie warunków technicznych, jakim powinny odpowiadać drogi Firma Realizacyjna 9

10 publiczne i ich usytuowanie, zalicza się, przy dobrych warunkach wodnych do grupy nośności: G3 (gliny pylaste oraz pyły piaszczyste), G1 (piaski drobne). 5. Istniejące warunki gruntowe rozpatrywanego terenu moŝna zaliczyć do prostych warunków gruntowych, zgodnie z Rozporządzeniem Ministra Transportu, Budownictwa i Gospodarki Morskiej z dnia 25 kwietnia 2012r. w sprawie ustalania geotechnicznych warunków posadawiania obiektów budowlanych (Dz. U. z 2012r., poz. 463). Firma Realizacyjna 10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

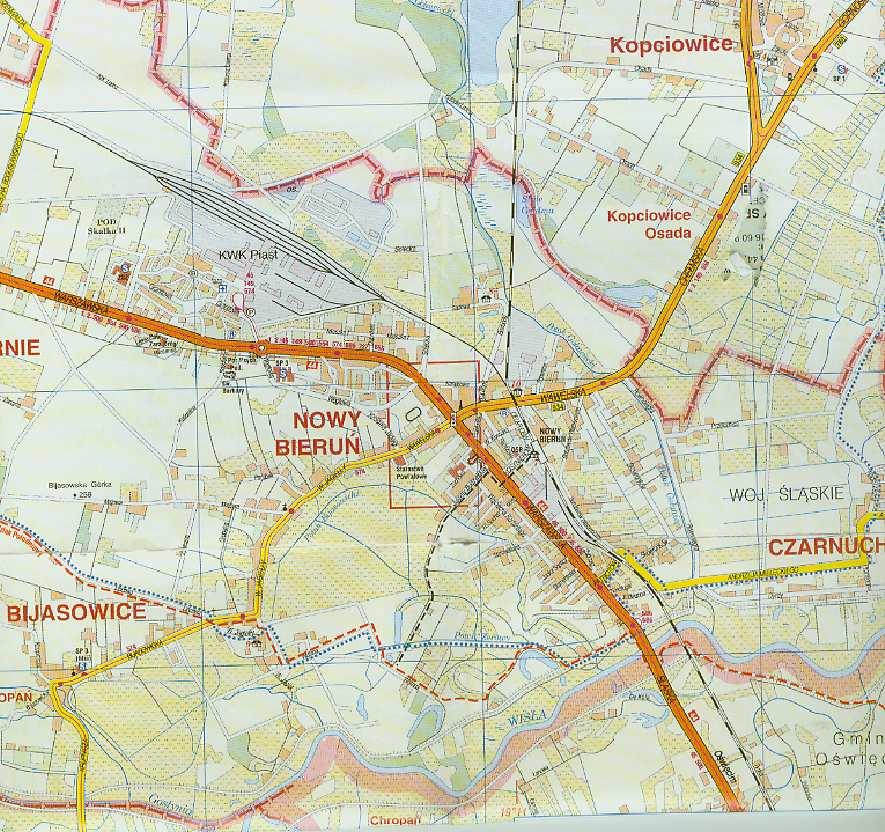

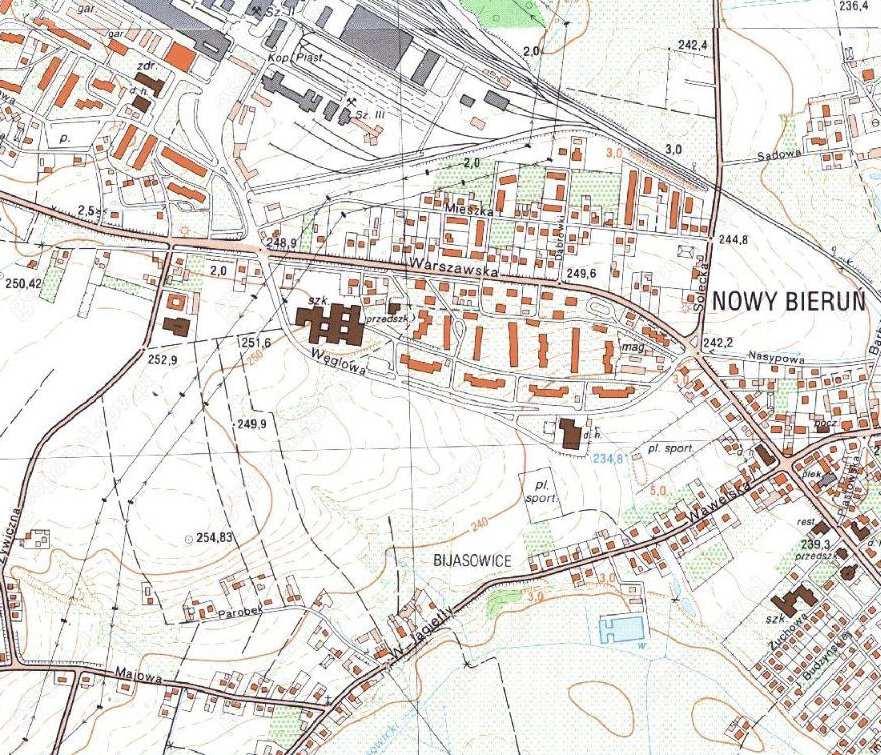

31 Legenda: - lokalizacja miejsca wykonanych badań Firma Realizacyjna Pawłowice; ul. Zjednoczenia 62a Temat DOKUMENTACJA BADAŃ PODŁOśA GRUNTOWEGO dla potrzeb budowy miejsc postojowych przy ul. Węglowej w Bieruniu Nowym Data: r. Skala: - Mapa topograficzna Załącznik nr: 1a

32

33 Firma Realizacyjna BAZET S. J Pawłowice, ul. Zjednoczenia 62a KARTA OTWORU 1 Zał.Nr: 2-1 Wiertnica: Atlas copco Miejscowość: Bieruń Gmina: Bieruń Powiat: Województwo: śląskie Obiekt: Budowa miejsc postojowych przy ul. Węglowej Inwestor: UNIPLAN Bogusława Ficek Wiercenie: Firma Realizacyjna BAZET Sp.J. Pawłowice Dozór geologiczny: mgr M. Stojka System wiercenia: rdzeniowo-udarowy Rzędna: m n.p.m. Skala 1 : 50 Data wiercenia: Wiercenie Głębokość zwierciadła wody Stratygrafia Profil litologiczny Przelot [m.p.p.t] [m] [m] Opis litologiczny Nawierzchnia asfaltowa, szara asf. PB(kr.łm.) w Ia Podbudowa z kruszywa łamanego, Ŝółta Nasypy Nasyp Nasyp niebudowlany (Glina, pył, okruchy cegły), Ŝółty Piasek drobny zagliniony, Ŝółty Symbol gruntu Wilgotność nn(g,π,okr.cg.) mw Pd(+G) w Ilość wałeczkowań 2/2 Stan gruntu tpl szg Warstwa geotechniczna Ib IIb Grupa nośnosci podłoŝa G1 Czwartorzęd Czwartorzęd Glina pylasta, Ŝółta Gπ mw 2/1 tpl IIa G3 Glina pylasta na pograniczu gliny pylastej zwięzłej, szara Gπ/Gπz 1/1 IIIa Rysunek wykonano programem "GeoStar"

34 Firma Realizacyjna BAZET S. J Pawłowice, ul. Zjednoczenia 62a KARTA OTWORU 2 Zał.Nr: 2-2 Wiertnica: Atlas copco Miejscowość: Bieruń Gmina: Bieruń Powiat: Województwo: śląskie Obiekt: Budowa miejsc postojowych przy ul. Węglowej Inwestor: UNIPLAN Bogusława Ficek Wiercenie: Firma Realizacyjna BAZET Sp.J. Pawłowice Dozór geologiczny: mgr M. Stojka System wiercenia: rdzeniowo-udarowy Rzędna: m n.p.m. Skala 1 : 50 Data wiercenia: Wiercenie Głębokość zwierciadła wody Stratygrafia Profil litologiczny Przelot [m.p.p.t] [m] [m] Opis litologiczny Nasypy Nasyp Gleba, brązowa Nasyp niebudowlany (Piasek drobny, glina, drobne kamienie), Ŝółty Nasyp niebudowlany (Pył, piasek drobny), Ŝółty Symbol gruntu nn(gl) Wilgotność nn(pd,g,k) w nn(π,pd) mw Ilość wałeczkowań Stan gruntu ln Warstwa geotechniczna Ia Ib Grupa nośnosci podłoŝa /0 Czwartorzęd Czwartorzęd Pył piaszczysty, Ŝółty Πp mw tpl IIa G3 Glina pylasta na pograniczu gliny pylastej zwięŝłej, szara Gπ/Gπz 1/0 IIIa Rysunek wykonano programem "GeoStar"

35 Firma Realizacyjna BAZET S. J Pawłowice, ul. Zjednoczenia 62a KARTA OTWORU 3 Zał.Nr: 2-3 Wiertnica: Atlas copco Miejscowość: Bieruń Gmina: Bieruń Powiat: Województwo: śląskie Obiekt: Budowa miejsc postojowych przy ul. Węglowej Inwestor: UNIPLAN Bogusława Ficek Wiercenie: Firma Realizacyjna BAZET Sp.J. Pawłowice Dozór geologiczny: mgr M. Stojka System wiercenia: rdzeniowo-udarowy Rzędna: m n.p.m. Skala 1 : 50 Data wiercenia: Wiercenie Głębokość zwierciadła wody Stratygrafia Profil litologiczny Przelot [m.p.p.t] [m] [m] Opis litologiczny Nawierzchnia asfaltowa, szara asf Podbudowa z kruszywa łamanego, Ŝółta PB(kr.łm.) w Ia Nasypy Nasyp Nasyp niebudowlany (Pył piaszczysty warstwowany piaskiem drobnym), Ŝółto-jasnoszary Symbol gruntu Wilgotność nn(πp//pd) mw Ilość wałeczkowań 0/0 Stan gruntu tpl Warstwa geotechniczna Ib Grupa nośnosci podłoŝa Czwartorzęd Czwartorzęd 2.0 Piasek drobny z pyłem, szary Pd(+Π) w IIb G Glina pylasta, szara Glina piaszczysta na pograniczu gliny piaszczystej zwięzłej, szara Gπ Gp/Gpzi mw 4/5 1/1 pl tpl IIIb IIIa G3 Rysunek wykonano programem "GeoStar"

36 Firma Realizacyjna BAZET S. J Pawłowice, ul. Zjednoczenia 62a KARTA OTWORU 4 Zał.Nr: 2-4 Wiertnica: Atlas copco Miejscowość: Bieruń Gmina: Bieruń Powiat: Województwo: śląskie Obiekt: Budowa miejsc postojowych przy ul. Węglowej Inwestor: UNIPLAN Bogusława Ficek Wiercenie: Firma Realizacyjna BAZET Sp.J. Pawłowice Dozór geologiczny: mgr M. Stojka System wiercenia: rdzeniowo-udarowy Rzędna: m n.p.m. Skala 1 : 50 Data wiercenia: Wiercenie Głębokość zwierciadła wody Stratygrafia Profil litologiczny Przelot [m.p.p.t] [m] [m] Opis litologiczny Gleba, brązowa Nasyp niebudowlany (Drobne kamienie, glina), czarny Symbol gruntu Gl nn(k,g) Wilgotność mw Ilość wałeczkowań Stan gruntu ln Warstwa geotechniczna Ia Grupa nośnosci podłoŝa Nasypy Nasyp 1.0 Nasyp niebudowlany (Glina, pył, okruchy cegły), Ŝółty w nn(g,π,okr.cg.) 1/0 pl Ib Czwartorzęd Czwartorzęd Glina pylasta z pojedynczymi okruchami, szara Gπ(+okr) mw 2/1 tpl IIIa G Rysunek wykonano programem "GeoStar"

37 Firma Realizacyjna BAZET S. J Pawłowice, ul. Zjednoczenia 62a KARTA OTWORU 5 Zał.Nr: 2-5 Wiertnica: Atlas copco Miejscowość: Bieruń Gmina: Bieruń Powiat: Województwo: śląskie Obiekt: Budowa miejsc postojowych przy ul. Węglowej Inwestor: UNIPLAN Bogusława Ficek Wiercenie: Firma Realizacyjna BAZET Sp.J. Pawłowice Dozór geologiczny: mgr M. Stojka System wiercenia: rdzeniowo-udarowy Rzędna: m n.p.m. Skala 1 : 50 Data wiercenia: Wiercenie Głębokość zwierciadła wody Stratygrafia Profil litologiczny Przelot [m.p.p.t] [m] [m] Opis litologiczny Symbol gruntu Wilgotność Ilość wałeczkowań Stan gruntu Warstwa geotechniczna Grupa nośnosci podłoŝa Nawierzchnia asfaltowa, szara asf. Nasypy Nasyp Podbudowa z kruszywa łamanego, Ŝółta Nasyp niebudowlany (Pył, pył piaszczysty), Ŝólty PB(kr.łm.) mw nn(π,πp) 1/1 pl Ia Ib Czwartorzęd Czwartorzęd 2.0 Piasek drobny zagliniony, Ŝółty Pd(+G) w szg IIb G Glina pylasta, szara Gπ 4/5 pl IIIb G Piasek drobny warstwowany gliną pylastą zwięzłą, szary Pd//Gπz szg IIIc Rysunek wykonano programem "GeoStar"

38 Skala 500 1: 100 m n.p.m Gł. 3.0 asf. 0.7 PB(kr.łm.) 1.0 nn(π,πp) Pd(+G) Gπ Pd//Gπz IIIb IIIc IIb Ia Gl Gł. 3.0 nn(k,g) nn(g,π,okr.cg.) Gπ(+okr) IIIa Ib IIb IIIb Gł asf. 0.7 PB(kr.łm.) 1.1 nn(πp//pd) Pd(+Π) 2.5 Gπ 2.7 Gp/Gpzi Ia IIIa Ib nn(gl) 0.6 nn(pd,g,k) Gł. 3.0 nn(π,pd) Πp Gπ/Gπz IIa IIb asf. PB(kr.łm.) 0.7 nn(g,π,okr.cg.) 0.9 Pd(+G) 2.1 Gπ Gπ/Gπz m n.p.m Gł m m m m 1 Rysunek wykonano programem "GeoStar" ZLECENIODAWCA: UNIPLAN Bogusława Ficek Bieruń, ul. Torowa 23 Firma Realizacyjna BAZET SJ S.Bawiec, J. Zając Pawłowice, ul. Zjednoczenia 62a Data Nazwisko Podpis Opracował mgr E. Sokół Zał.Nr 3 DOKUMENTACJA BADAŃ PODŁOśA GRUNTOWEGO TEMAT:Rozpoznanie warunków gruntowo-wodnych dla potrzeb budowy dodatkowych miejsc postojowych przy ul. Węglowej w Bieruniu Przekrój geologiczny I --- I' 1: Skala

39 CHARAKTERYSTYCZNE I UOGÓLNIONE WARTOŚCI CECH FIZYKO MECHANICZNYCH Zał. nr 4 Stratygrafia Nasyp Bieruń Nowy parking przy ul. Węglowej Numer warstwy geotechnicznej Ia Ib Rodzaj gruntu (symbol wg PN-74/B-02480) Nawierzchnia asfaltowa, Podbudowa, Gleba asf.;pb(kr.łm.);gl Nasyp budowlany nn(π; Πp, Πp//Pd,G,okr.cg.,K) PARAMETRY GEOTECHNICZNE Symbol konsolidacji gruntu - Symbol - - ln Stan gruntu Stopień plastyczności Stopień zagęszczenia Wilgotność naturalna Gęstość objętościowa Spójność Kąt tarcia wewnętrznego w n [%] γ [t/m 3 ] c u [kpa] φ u [ o ] Edometryczny moduł ściśliwości pierwotnej M o [MPa] tpl,pl, Holocen IIa IIb Glina pylasta, Pył piaszczysty Gπ;Πp Piasek drobny Pd(+G,Π) C tpl 20 γ m=1,1 - szg - 0,50 γ m=0,9 20,00*(Gπ) 18,00*(Πp) γ m=1,1 mw 6,00* w 16,00* nw 24,00* γ m=1,1 2,10*(Gπ) 2,10*(Πp) γ m=0,9 mw 1,65* w 1,75* nw 1,90* γ m=0,9 16* γ m=0,9-15* γ m=0,9 30* γ m=0,9 30* γ m=0,9 63* γ m=0,9 IIIa Glina piaszczysta, Glina pylasta Gp/Gpz;Gπ;Gπ/Gπz B tpl 0,10 γ m=1,1-12,00*(gp) 20,00*(Gπ) 2,20*(Gp) 2,10*(Gπ) 36* γ m=0,9 20* γ m=0,9 48* γ m=0,9 Plejstocen IIIb IIIc Glina pylasta Gπ; Piasek drobny Pd//Gπz B pl - szg 0,30 γ m=1,1-25,00*(gπ) 2,00*(Gπ) 0,50 γ m=0,9 mw 6,00* w 16,00* nw 24,00* γ m=1,1 mw 1,65* w 1,75* nw 1,90* γ m=0,9 28* γ m=0,9 16* γ m=0,9 30* γ m=0,9 30* γ m=0,9 63* γ m=0,9 OBJAŚNIENIA: w n - wilgotność naturalna, ρ - gęstość objętościowa gruntu, c u - spójność, Φ u - kąt tarcia wewnętrznego, M o - edometryczny moduł ściśliwości pierwotnej, I L, I D - stopień plastyczności, zagęszczenia, S - symbol gruntu, * - dane przyjęte z normy PN 81/B * - charakterystyczne wartości cech fizyko-machanicznych ** - uśrednione wartości z badań laboratoryjnych

40 O P I S S Y M B O L I U ś Y T Y C H N A P R Z E K R O J A C H (Symbole geotechniczne gruntów wg normy PN-86/B-02480) GRUNTY NASYPOWE nb nasyp budowlany nn nasyp niekontrolowany GRUNTY ORGANICZNE RODZIME H grunt próchniczny 2% < Iom 5% Nm namuł 5% < Iom 30% T torf 30% > Iom GRUNTY MINERALNE RODZIME NIESKALISTE KW zwietrzelina KWg zwietrzelina gliniasta KR rumosz kamieniste KRg rumosz gliniasty KO otoczaki ś Ŝwir śg Ŝwir gliniasty gruboziarniste Po pospółka Pog pospółka gliniasta Pr piasek gruby Ps piasek średni drobnoziarniste Pd piasek drobny niespoiste Pπ piasek pylasty Pg piasek gliniasty Πp pył piaszczysty Π pył Gp glina piaszczysta G glina Gπ glina pylasta drobnoziarniste Gpz glina piaszcz. zwięzła spoiste Gz glina zwięzła Gπz glina pylasta zwięzła Ip ił piaszczysty I ił Iπ ił pylasty ZNAKI DODATKOWE DOTYCZĄCE OPISU GRUNTÓW (+ ) domieszki // przewarstwienia / na pograniczu GRUNTY SKALISTE ST skalisty twardy SM skalisty miękki Bs skała bardzo spękana Ss skała średnio spękana Ms skała mało spękana RYSUNEK OTWORU 1 nr otworu 250,50 rzędna otworu STANY GRUNTU luźny (ln) średniozagęszczony (szg) zagęszczony (zg) zwarty (zw) półzwarty (pzw) twardoplastyczny (tpl) plastyczny (pl) miękkoplastyczny (mpl) ID stopień zagęszczenia IL stopień plastyczności Cu spójność [kpa] Φu kąt tarcia wewnętrznego [ o ] OPRÓBOWANIE OTWORU próba o naturalnej wilgotności (NW) grunt suchy próba o naturalnej strukturze (NNS) (su) próba wody gruntowej (WG) grunt małowilgotny (mw) OZNACZENIE WODY grunt wilgotny 2,5 swobodny poziom wody gruntowej (w) grunt 3,0 ustalony poziom wody gruntowej mokry (m) grunt 4,0 nawiercony poziom wody gruntowej nawodniony (nw) 5,5 sączenie sondowanie INNE GRUNTY NIEOBJĘTE NORMĄ pc piaskowiec łp łupek piaszczysty łi łupek ilasty wk węgiel kamienny w wapień d dolomit m margiel K kamienie D drewno gr gruz Ŝl ŜuŜel m-w muł węglowy bt beton cg cegła tł tłuczeń Πm pył marglisty asf asfalt INNE OZNACZENIA IIa numer warstwy rzut projektowanego obiektu projektowany poziom posadowienia podstawowe granice litologicznostratygraficzne linie podziału geotechnicznego 5 3 PROFIL GEOLOGICZNY Nasyp y 2.Gru n t y czwart or zęd o we holoc eń skie- spoi st e; 3. Gru n t y czwart or zęd o we holoceń ski e- n i espoi st e; 4. Gru n t y czwart or zęd o we p l ej st oceń ski e- spoi st e; 5. Gru n t y czwart or zęd o we p l ej st oceń ski e- n i espoi st e; Firma Realizacyjna Pawłowice; ul. Zjednoczenia 62a Obiekt: DOKUMENTACJA BADAŃ PODŁOśA GRUNTOWEGO dla potrzeb budowy miejsc postojowych przy ul. Węglowej w Bieruniu Nowym Data: Załącznik nr: Objaśnienia r. 5
