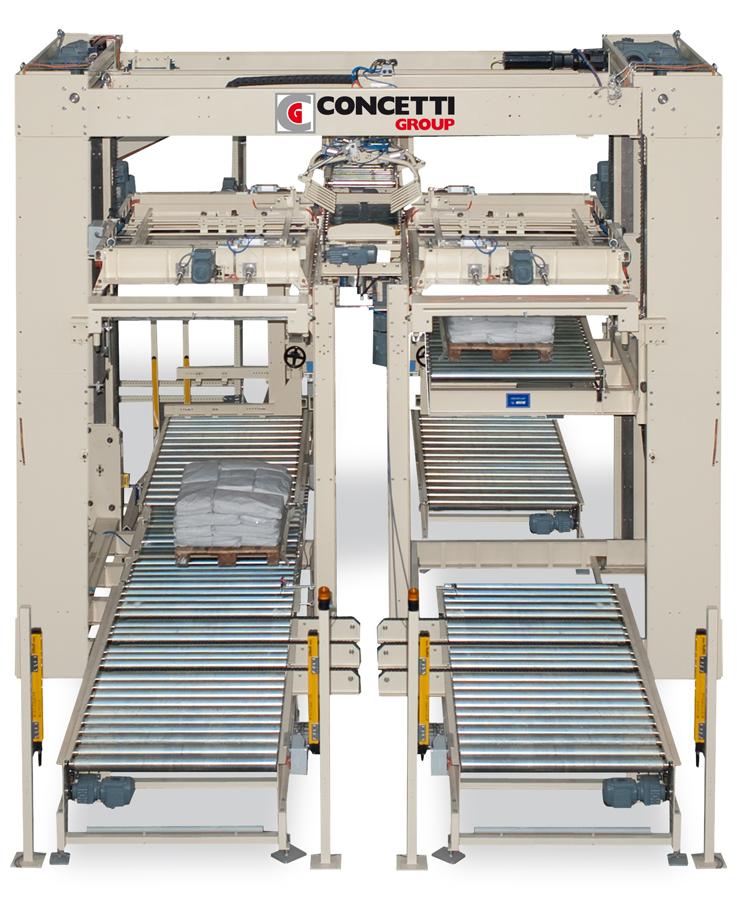

1 Robot paletyzujący dwuplatformowy Robot paletyzujący dwa w jednym. Urządzenie posiada chwytak pobierający opakowania z produktem z przenośników rolkowych i układa je na dwóch paletach, zagęszczając za każdym razem górna ostatnią warstwę. Maszyna może paletyzować dwa różne produkty jednocześnie i nadaje się do każdego rodzaju opakowań. Osiąga prędkość maksymalną do 1000 worków na godzinę w zależności od wielkości worka i wzoru ułożenia warstw.

2 Wyślij zapytanie dotyczące tego

3 produktu Imię i nazwisko (wymagane) Adres (wymagane) Telefon (wymagane) Treść wiadomości przepisz tekst z obrazka powyżej Wyślij Robot paletyzujący czterokolumnowy Robot paletyzujący czterokolumnowy posiada chwytak (pincer) który porusza się wzdłuż trzech osi Kartezjańskich i obraca się wokół osi pionowej. Pozwala to na bezproblemową obsługę opakowań, które nie są całkowicie wypełnione, zawierają napowietrzany lub sproszkowany materiał. Rozwiązanie to gwarantuje wyjątkową elastyczność. Urządzenie posiada zwartą i solidną konstrukcję portalową. Chwytak przesuwa się pionowo wzdłuż ramy posiadającej cztery

4 kolumny Struktura paletyzatora składa się z ramy poruszającej się pionowo z wbudowanym chwytakiem, przenośnikiem dosuwającym worek oraz dwoma zapadnią składającą się z dwóch drzwi które działają jako platforma do tworzenia warstwy. Chwytak pobiera jeden worek z przenośnika rolkowego i układa w miejscu wskazanym przez program na platformie. Kiedy worek zostanie odłożony, chwytak wraca do pozycji startowej i czeka na kolejny worek. Worki na platformie formującej mogą być układane w każdej pozycji. Mogą także się częściowo nakładać wzdłuż góry lub boku, co daje dobrą stabilność i kształt załadowanej palety, niezależnie od typu ładowanego worka, kształtu, (valve, open-mouth, papier, raffia, PE itd), zawartości i ilości załadowanego materiału. W momencie załadowania całej warstwy, zostaje ona ukształtowana wzdłuż 4 boków platformy formującej i wyładowana na formowaną paletę. Po tej operacji, rama jest podnoszona, drzwi zapadni są zamykane w celu załadowania następnej warstwy. Po zamknięciu drzwi zapadni, rama jest opuszczana w celu sprasowania ostatniej warstwy. Załadowana paleta zostaje usunięta przez przenośnik ewakuacyjny i transportowana do miejsca postoju. Zmiana programu pakowania zajmuje kilka sekund i ustawiana jest przez sterownik PLC oraz siłowniki zamontowane w maszynie. Robot jest bardzo elastyczny i umożliwia obsługę różnych formatów i różnych wzorów paletyzacji. Paletyzator dwukolumnowy dostarczany jest z automatycznym opróżnianiem magazynu palet, przenośnik rolkowy do ewakuacji palety oraz przenośnik parkujący pełną paletę. Robot paletyzator czterokolumnowy spełnia wymogi bezpieczeństwa wymagane przez przepisy Unii Europejskiej.

5 Specyfikacja techniczna Wydajność worków/godzina w zależności od wersji Praca z workami do 50 kg Minimalne wymiary palety 800 x 1200 mm Maksymalne wymiary palety 1100 x 1400 mm Maksymalna wysokość 1750 (z opcją do 2550 mm), wliczając podstawę załadowanej palety palety Maksymalna waga załadowanej palety 2000 kg System operacyjny PLC Zasilanie 380 V 50 Hz OPCJE system nacisku na worki przy przenośniku pasowym system układania arkuszy tektury lub Moplefan na palety system układania plastikowych siatek pomiędzy warstwami na palecie (zapobiega przedostaniu się wilgoci) system układania plastikowych arkuszy bezpośrednio ze szpuli papierowej lub PE infeed belt conveyor with lift. dopasowanie fazy prasowania na górnej powierzchni warstwy. części kontaktu z opakowaniem z stali nierdzewnej teflonowe wykończenie drzwi zapadni do pracy z workami plastikowymi Uwaga: informacje podane w tabeli są orientacyjne i ściśle zależne od specyfiki każdej maszyny.

6 Wyślij zapytanie produktu Imię i nazwisko (wymagane) Adres (wymagane) Telefon (wymagane) Treść wiadomości przepisz tekst z obrazka powyżej dotyczące tego

7 Wyślij Robot paletyzujący jednokolumnowy Najprostszy i najbardziej kompaktowy model robota do paletyzacji. Jednokolumnowy robot do paletyzacji może obsługiwać opakowania zawierające produkty stabilne, nagazowane, sypkie i sproszkowane. Umożliwia częściowe nakładanie się worków w warstwach wzdłuż, zarówno z góry i po bokach, oferując elastyczne zmiany formatu. Ogromna prostota robota umożliwia paletyzacje opakowań bezpośrednio na podłodze. Maszyna posiada wytrzymałą obrotową kolumnę ze sztywnymi poziomym ramieniem, które może przesuwać się pionowo wzdłuż kolumny. Poziome ramie posiada chwytak który obraca się wokół swojej osi pionowej. Maszyna pobiera opakowania pojedynczo z przenośnika rolkowego i umieszcza w miejscu wskazanym przez program. Poziome ramię opuszcza się na wymaganą wysokość w celu pobrania worka przez chwytak, a następnie unosi się, aby umożliwić swobodny obrót kolumny głównej. Chwytak przesuwa się wzdłuż poziomego ramienia i obraca wokół własnej osi w celu ułożenia worka według zaprogramowanego wzoru paletyzacji. Ramię ustawiane jest na wymaganej wysokości, następuje otwarcie chwytaka i ułożenie worka na palecie. Od tego momentu

8 maszyna powraca do pozycji początkowej i jest gotowa do rozpoczęcia nowego cyklu. Specjalne rozwiązania konstrukcyjne oferowane przez paletyzator jednokolumnowy dają następujące możliwości: możliwość paletyzacji z kilku punktów poboru opakowań, obsługa różnych linii pakujących w jednym lub większej liczbie punktów paletyzacji możliwość paletyzacji bezpośrednio na podłodze bardzo kompaktowy rozmiar Maszyna wyposażona jest w system operacyjny sterowany PLC i robot może wykonać praktycznie każdy rodzaj wzoru paletyzacji. Zmiana formatu opakowań i zaprogramowanego wzoru paletyzacji odbywa się automatycznie i bardzo szybko. Robot paletyzator jednokolumnowy spełnia wymogi bezpieczeństwa wymagane przez przepisy Unii Europejskiej. Specyfikacja techniczna Wydajność 500 worków/godzina Praca z workami od 1 do 50 kg Minimalne wymiary palety 800 x 1200 mm Maksymalne wymiary palety 1100 x 1500 mm Maksymalna wysokość załadowanej 1800 mm, wliczając podstawę palety palety Maksymalna waga załadowanej palety 2000 kg System operacyjny PLC Zasilanie 220/380 V 50 Hz OPCJE automatyczne opróżnianie magazynu palet

9 ewakuacja palet poprzez przenośnik rolkowy urządzenie do umieszczania arkuszy Uwaga: informacje podane w tabeli są orientacyjne i ściśle zależne od specyfiki każdej maszyny.

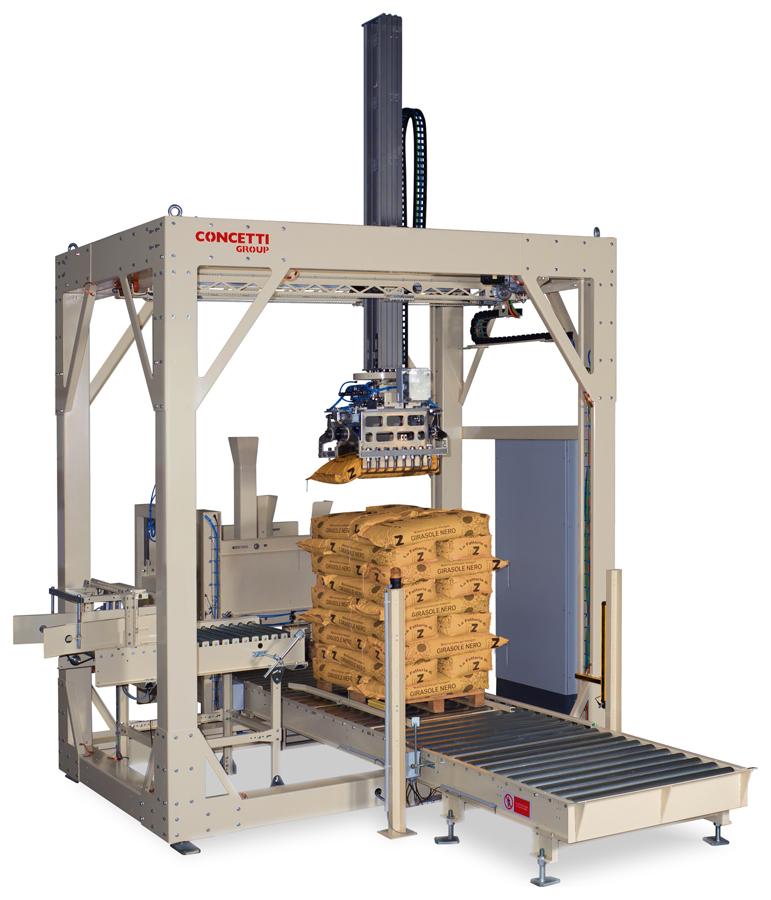

10 Wyślij zapytanie produktu dotyczące tego Imię i nazwisko (wymagane) Adres (wymagane) Telefon (wymagane) Treść wiadomości przepisz tekst z obrazka powyżej Wyślij Robot paletyzujący portalowego PS-4A/10SP typu System paletyzacji PS-4A / 10SP jest najbardziej kompaktowym rozwiązaniem zaprojektowanym specjalnie do fabryk w których nie ma zbyt wiele miejsca. Charakteryzuje się solidną i zwartą strukturą. Ramię robota zostało specjalnie zaprojektowane do integracji z różnymi urządzeniami chwytającymi. PS-4A / 10SP umożliwia obsługę wielu rodzajów worków, skrzyń, kartonów,tac lub wiązek.

11 Działanie systemu chwytania opakowań odbywa się na czterech kartezjańskich osiach, co pozwala na układanie palet w krótkim czasie, zachowując najwyższą precyzję i powtarzalność ruchów. Cykl pracy: Chwytak pionowy jest opuszczany, aż osiągnie wymaganą wysokość do odebrania opakowania dostarczonego przez przenośnik rolkowy. Przemieszcza się do miejsca załadowania, obraca wokół pionowej osi, otwiera i umieszcza opakowanie dokładnie w miejscu wskazanym przez program. Następnie wraca do miejsca w którym zaczyna nowy cykl załadowczy. Ponieważ worki mogą być układane w każdej pozycji na palecie, możliwe jest tworzenie przekładania, zapewniające doskonałą stabilność i geometrię załadowanej palety, niezależnie od kształtu i typu opakowania (valve, open-mouth, papier, raffia, PE, itd.) Załadowane palety są usuwane przez przenośnik rolkowy i dostarczane do miejsca w którym zostaną odebrane przez wózek widłowy. System paletyzacji typu portalowego/ bramowego PS-4A/10SP może być wyposażony w rózne opcje takie jak: automatycznie opróżnianie magazynu palet, przenośniki rolkowe do ewakuacji i składowania pełnych palet. Robot paletyzator portalowy spełnia wymogi bezpieczeństwa wymagane przez przepisy Unii Europejskiej. SPECYFIKACJA TECHNICZNA Wydajność 1200 worków/godzina Praca z workami do 30 kg

12 Minimalne wymiary palety 800 x 1200 mm Maksymalne wymiary palety 1100 x 1400 mm Maksymalna wysokość załadowanej palety 2000 mm, wliczając podstawę palety Maksymalna waga załadowanej palety 1500 kg Maksymalna waga załadowanej palety PLC Zasilanie 220/380 V 50 Hz OPCJE automatycznie opróżnianie magazynu palet ewakuacja pełnych palet układanie tekturowych lub plastikowe arkusze na pustej palecie Uwaga: informacje podane w tabeli są orientacyjne i ściśle zależne od specyfiki każdej maszyny.

13 Wyślij zapytanie produktu Imię i nazwisko (wymagane) dotyczące tego

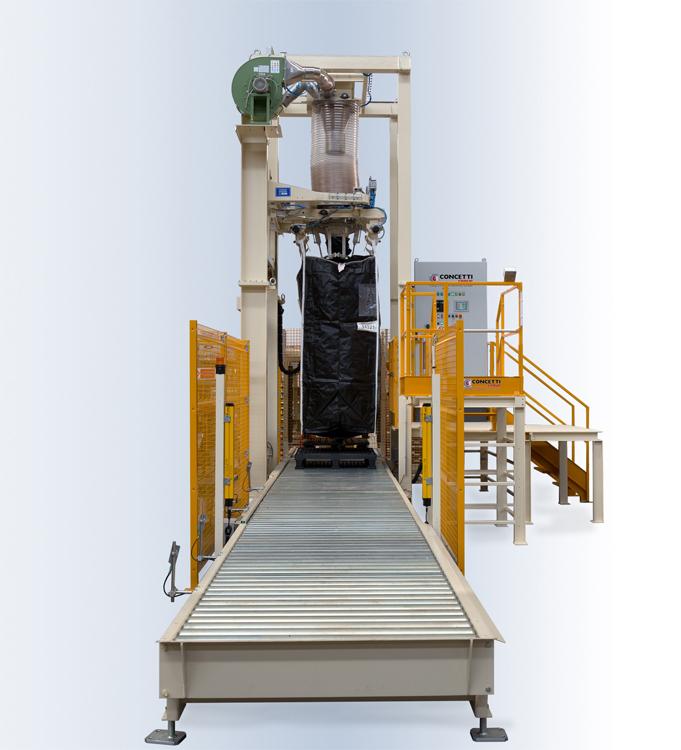

14 Adres (wymagane) Telefon (wymagane) Treść wiadomości przepisz tekst z obrazka powyżej Wyślij System karuzelowy To innowacyjne rozwiązanie opracowane dla napełniania worków IBC (Intermediate Bulk Container) big-bag. System o wysokiej przepustowości, które może osiągnąć nawet do 100 worków IBC w godzinę. System działa na zasadzie sekwencji. Spod leja wyładowczego systemu ważenia (netto) wychodzą kolejne worki. Kiedy jeden worek IBC zostanie napełniony zabierany jest przez system ewakuacyjny przez przenośnik rolkowy,a kolejny umieszczany jest pod lejem wyładowczym. Dostępny jest również system automatycznego opróżniania palet. OPCJE napływ powietrza w celu ułatwienia otwierania worków IBC platforma wibracyjna pomagająca ułożyć zawartość

15 wewnątrz worka IBC jednostka odsysająca kurz SPECYFIKACJA TECHNICZNA Wydajność powyżej 100 worków/godzina Wysokość worka (big-bag) mm System operacyjny PLC Zasilanie 380 V- 50 Hz Konsumpcja skompresowanego powietrza Rodzaje worków (big-bag) Wyślij zapytanie 30 Nl/cykl 2, 4 risers, candy-like or full mouth dotyczące tego

16 produktu Imię i nazwisko (wymagane) Adres (wymagane) Telefon (wymagane) Treść wiadomości przepisz tekst z obrazka powyżej Wyślij Systemy napełniania z wagą netto Uniwersalne systemy pozwalające na napełnienie nie tylko worków IBC (Intermediate Bulk Container) o różnych rozmiarach (od 900 do 1800 mm), ale może być również używany do skrzynek lub innych rodzajów kontenerów (oktabiny). Całość może być uzupełniona o przenośnik rolkowy do ewakuacji palety z produktem oraz automatyczny system opróżniania magazyny palet.

17 Przpustowość: powyżej 60 worków IBC/godzina OPCJE napływ powietrza w celu ułatwienia otwierania worków IBC platforma wibracyjna pomagająca ułożyć zawartość wewnątrz worka IBC jednostka odsysająca kurz SPECYFIKACJA TECHNICZNA Wydajność 30/60 worków/godzina Wysokość worka (big-bag) mm System operacyjny PLC Zasilanie 380 V- 50 Hz Konsumpcja skompresowanego powietrza 20 Nl/cykl Rodzaje worków (big-bag) 2, 4 risers, candy-like or full mouth

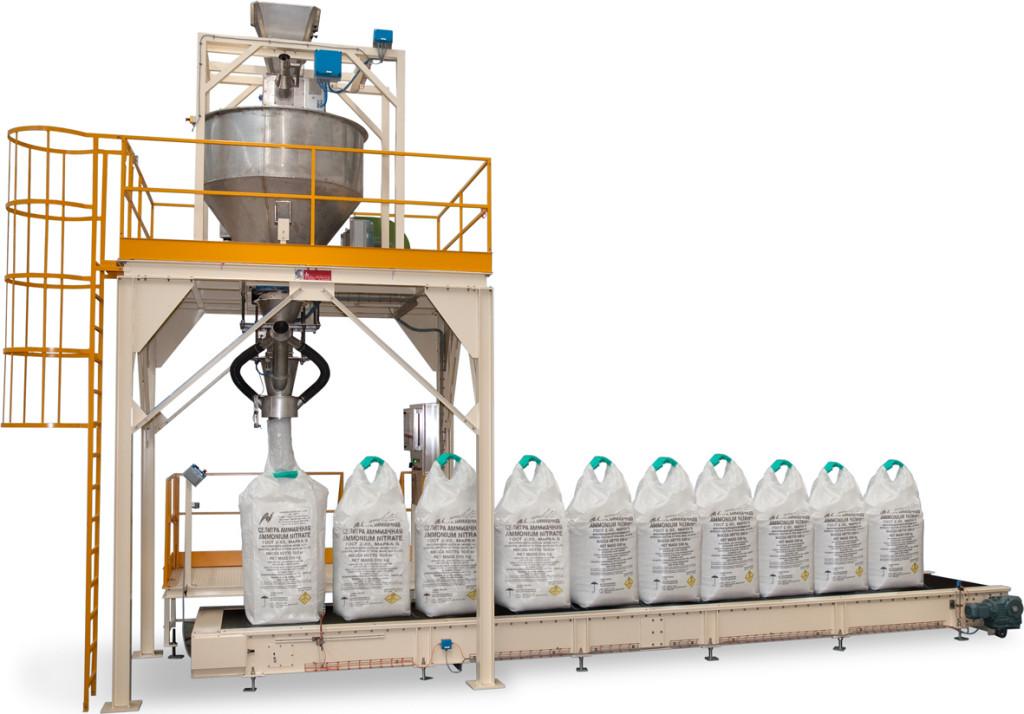

18 Napełnianie taśmowe Big Bag System wiązania

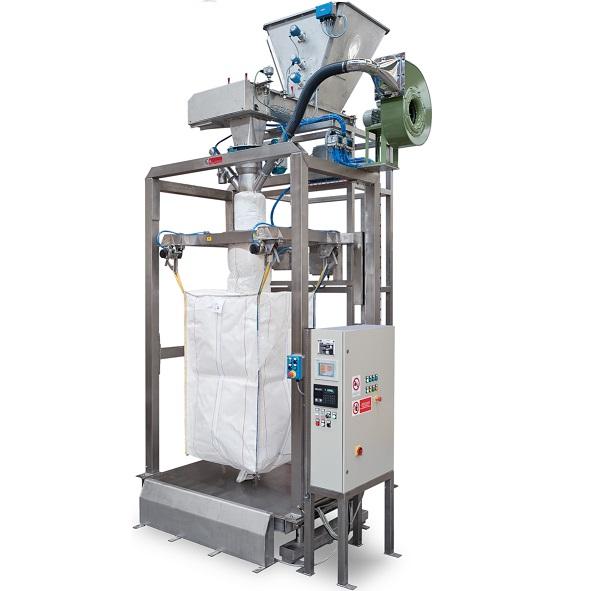

19 Wyślij zapytanie produktu dotyczące tego Imię i nazwisko (wymagane) Adres (wymagane) Telefon (wymagane) Treść wiadomości przepisz tekst z obrazka powyżej Wyślij Systemy napełniania z wagą brutto Pionowy, hydraulicznie napędzany ruch ramy umożliwia obsługę różnych formatów opakowań IBC (Intermediate Bulk Container) bez jakiejkolwiek trudności, a tym samym zapewnia znaczną uniwersalność (IBC o wielkości od 900 do 1800 mm). Całość może być uzupełniona o przenośnik rolkowy do ewakuacji palety z produktem oraz automatyczny system opróżniania magazyny palet.

20 Przepustowość: powyżej 50 worków IBC/godzina OPCJE napływ powietrza w celu ułatwienia otwierania worków IBC platforma wibracyjna pomagająca ułożyć zawartość wewnątrz worka IBC jednostka odsysająca kurz SPECYFIKACJA TECHNICZNA Wydajność 30/50 worków/godzina Wysokość worka (big-bag) mm System operacyjny PLC Zasilanie 380 V- 50 Hz Konsumpcja skompresowanego powietrza 15 Nl/cykl Rodzaje worków (big-bag) 2, 4 risers, candy-like or full mouth system napełniania brutto

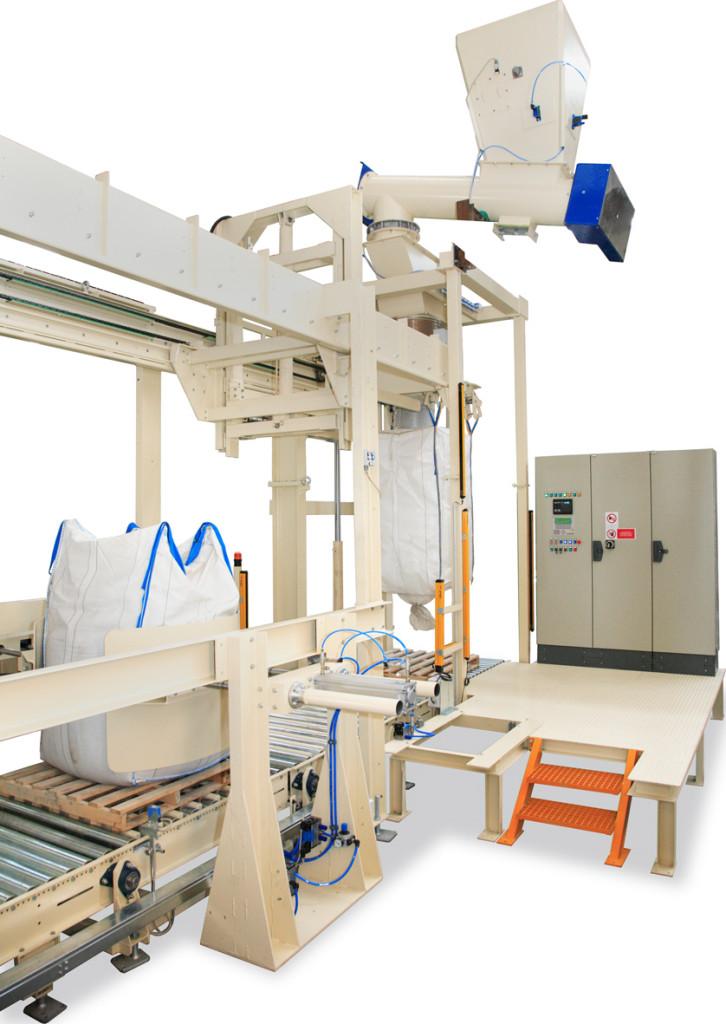

21 system napełniania brutto system brutto do napełniania cementu system brutto do napełniania cementu

22 śrubowy system napełniania brutto Wyślij zapytanie produktu Imię i nazwisko (wymagane) Adres (wymagane) Telefon (wymagane) Treść wiadomości przepisz tekst z obrazka powyżej Wyślij dotyczące tego

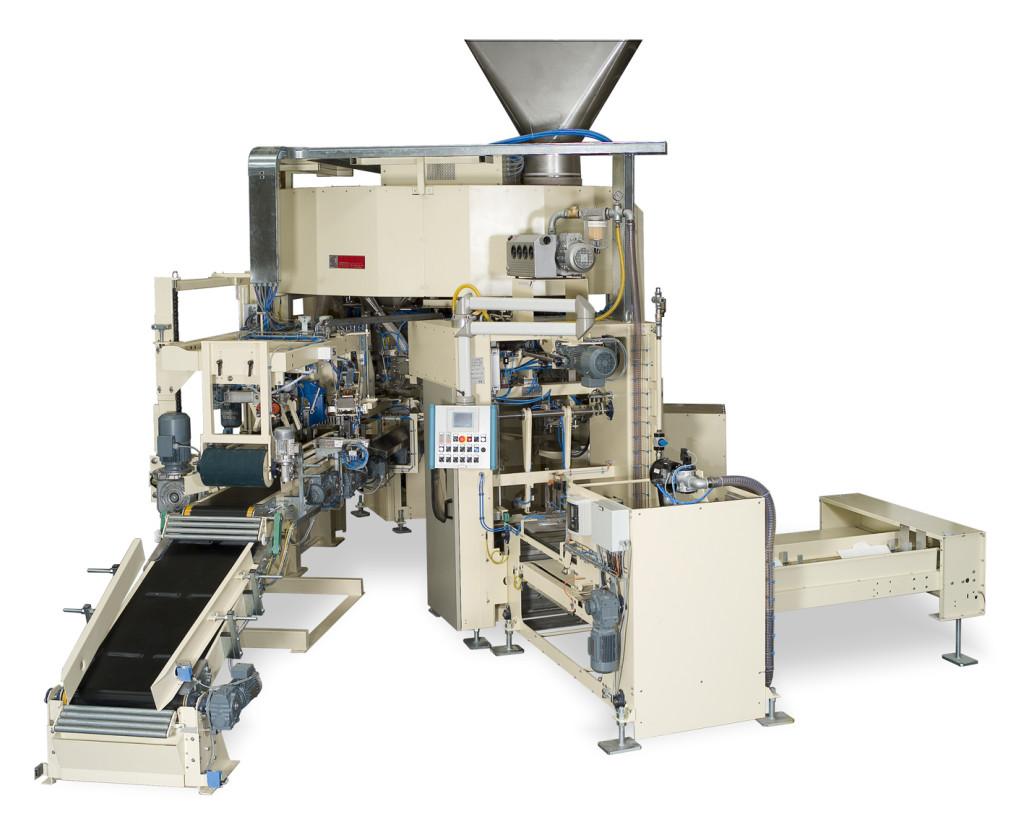

23 System karuzelowy System do napełniania i zamykania opakowań działający na zasadzie karuzeli. Karuzela posiada sześć stacji z których każda jest wyposażona w uchwyty do opakowań. Jedna do ustawnia opakowania przez jednostkę podnoszącą, jedna do napełnianie worka, dwie w pozycjach pośrednich do odpowietrzania lub wibrowania opakowania, jedna do usuwania napełnionego produktem opakowania. Wydajność maszyny może osiągnąć 1200 opakowań na godzinę (25 kg worki) przy wibrowaniu na dwóch stacjach. Maszyna jest całkowicie automatyczna i posiada innowacyjny system zamknięcia szczytu opakowania. OPCJE system wibrujący workiem podczas napełniania urządzenie do etykietowania (komputerowe drukowanie na etykietach w czasie rzeczywistym) lub do naklejanie wcześniej przygotowanych etykiet urządzenie dla etykiet samoprzylepnych urządzenie dla etykiet przyszywanych na górnej krawędzi worka stal nierdzewna dla części mających styk z agresywnymi produktami osłony przeciwpyłowe sondy odpowietrzające dla produktów nagazowanych Specyfikacja techniczna Wydajność 1200 worków/godzina w zależności od pakowanego produktu Waga opakowań 5-50 kg

24 Pojemność wózka za puste opakowania 50/600 System operacyjny PLC Zasilanie 380 V- 50 Hz Konsumpcja skompresowanego powietrza 70 Nl/cykl Moc: 14 Kw Maszyna IGF może być wyposażona w wiele rodzajów zamykania: zwykłe zszywanie składane i zszywanie zszywane z użyciem taśmy zszywane z użyciem taśmy z krepy zszywanie z użyciem taśmy klejącej (podwójne lub pojedyncze) zgrzewanie na gorąco. sklejanie za pomocą gorącego kleju zamykanie pinch-top CHARAKTERYSTYKA OPAKOWAŃ Typ opakowań gotowe typu open-mouth Szerokość: Wymiary worków z fałdą boczną Z czego mogą być wykonane opakowania od 320 do 420 mm Długość: od 600 do 1100 mm Fałdą boczn od 40 do 70 mm Papier Papier powlekany Papier z PE Paper z aluminium PE Uwaga: informacje podane w tabeli są orientacyjne i ściśle zależne od specyfiki każdej maszyny.

25 Wyślij zapytanie produktu Imię i nazwisko (wymagane) Adres (wymagane) Telefon (wymagane) Treść wiadomości przepisz tekst z obrazka powyżej Wyślij dotyczące tego
