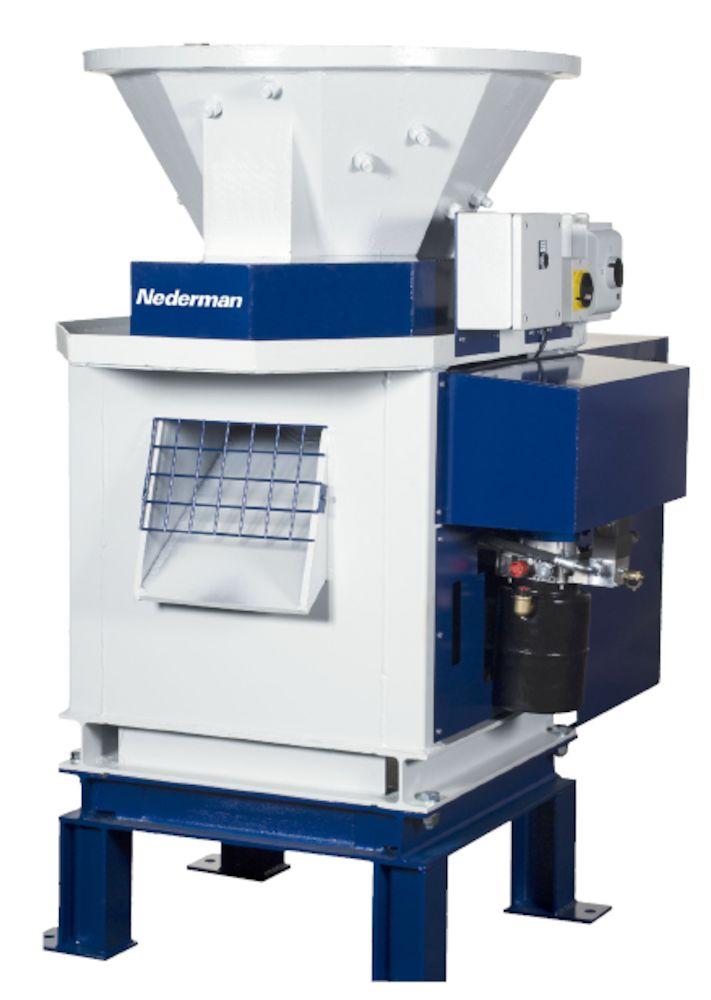

1 Kruszarka do wiórów metalowych Pionowe kruszarki wiórów metalowych KB10-49 firmy Nederman rozdrabniają i łamią skłębione wióry w leju załadowczym. Kruszarki mogą przetwarzać duże ilości wiórów z równomierną wydajnością. Dzięki temu idealnie nadają się do systemów przetwarzania wiórów. Kruszarki wykorzystuje się w przemyśle gdzie duże ilości wiórów stanowią problem lub konieczne jest rozdrabnianie przed ich utylizacją, odwirowywaniem lub brykietowaniem. Wbudowany odrzutnik końców prętów gwarantuje doskonałą funkcjonalność i wysoką wydajność systemu. Kruszarki nadają się do rozdrabniania stali węglowej, stali nierdzewnej i innych gatunków stali stopowej o wytrzymałości na rozciąganie nieprzekraczającej 1200 N/mm2 ( psi), a także stopów aluminium, żelaza gąbczastego i tytanu. Opis techniczny kruszarki KB Pionowa kruszarka wiórów metalowych typu KB firmy Nederman jest przystosowana do łamania skłębionych wiórów metalowych pochodzących z toczenia. Pracuje z niewielką prędkością obrotową i stałą wydajnością. Kruszarka może przetwarzać duże ilości wiórów z równomierną wydajnością. Dzięki temu idealnie nadaje się do systemów przetwarzania wiórów. Kruszarki wykorzystuje się w przemyśle gdzie duże ilości wiórów stanowią problem lub konieczne jest rozdrabnianie przed ich utylizacją, odwirowywaniem lub brykietowaniem. Kruszarka jest przeznaczona do przetwarzania wiórów pochodzących z toczenia następujących materiałów: Stal węglowa Stal nierdzewna Inne stale stopowe o wytrzymałości na rozciąganie nieprzekraczającej 1200 N/mm2 ( psi) Stopy aluminium Żelazo gąbczaste Tytan Bardzo niskie koszty eksploatacji Główną zasadą działania kruszarek firmy Nederman jest wykorzystanie efektu wzajemnego rozdrabniania się wiórów, któremu nie towarzyszy młotkowanie ani cięcie. Dzięki temu zapotrzebowanie na energię jest bardzo niskie i jednostka ulega bardzo niewielkiemu zużyciu: na przykład kruszarka KB49 pracuje z wydajnością 8 ton/h przy poborze mocy 45 kw. Wiele możliwości ładowania Kruszarki są przystosowane do przetwarzania większości typów materiałów niezależnie od ich kształtu. Można zasilać je w sposób przerywany, z wykorzystaniem chwytaka, wyciągu lub podnośnika widłowego, lub

2 w sposób ciągły, z wykorzystaniem przenośnika. Wysoka niezawodność W odróżnieniu od rozdrabniarek lub kruszarek młotkowych, kruszarki firmy Nederman nie są wrażliwe na duże wiązki lub kłęby wiórów. Niewielka moc 7,5 kw (KB10) jest wystarczająca do rozdrabniania nawet dużych kłębów wiórów. Niski poziom hałasu W normalnych warunkach pracy poziom hałasu generowanego przez kruszarkę wynosi 82 db(a). Oznacza to, że kruszarki są ciche oraz łatwe do zainstalowania ze względu na brak konieczności obudowywania lub umieszczania w wydzielonych pomieszczeniach. UWAGA! Nie na sprzedaż w USA Bardzo niskie koszty eksploatacji Wiele możliwości ładowania Wysoka niezawodność Niski poziom chałasu Nazwa produktu Instalacja wewnątrz

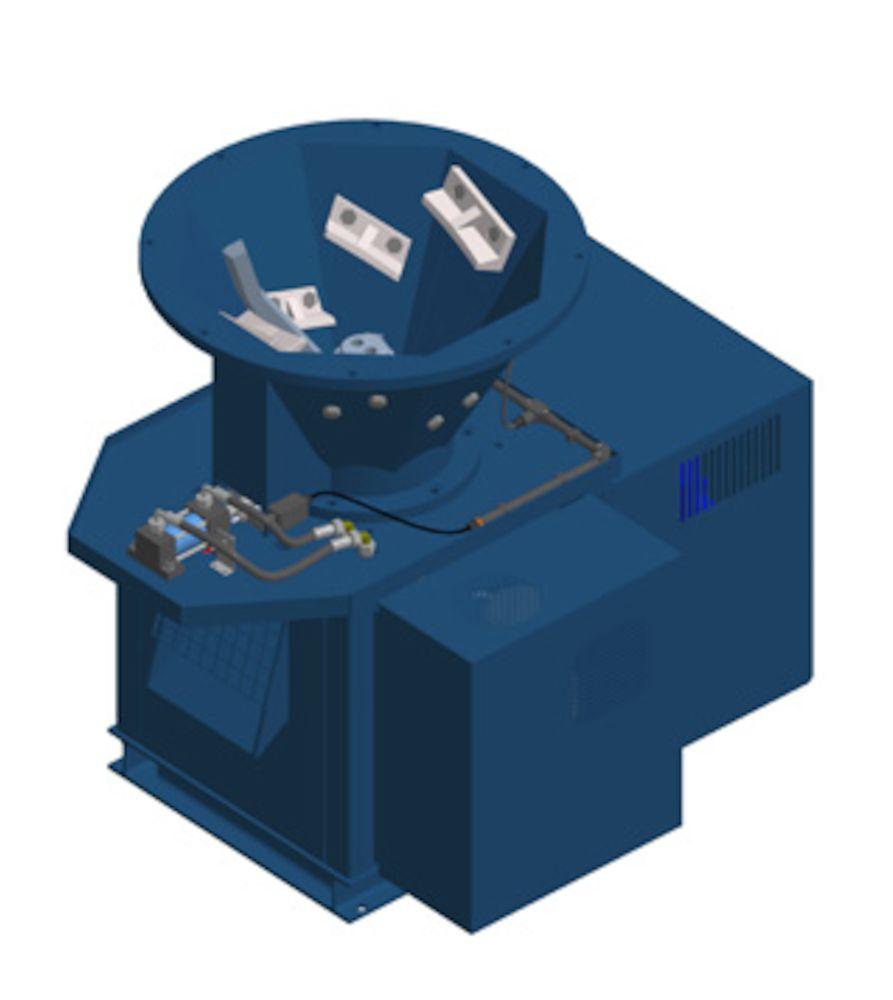

3 Zdjęcie Nazwa na karcie charakterystyki Waga (kg) Model KB10, unit with standard crushing tools (standard) * KB10, unit with standard crushing tools hardened ** KB10, unit with fine crushing tools hardened ** KB20, unit with standard crushing tools (standard) *** KB20, unit with standard crushing tools hardened *** KB20, unit with fine crushing tools hardened *** *Continuous capacity, estimated. The capacity depends on specific weight, size and shape of the chips. Steel and brass chips: kg/h Aluminium chips: kg/h **Bar end rejector: Pneumatic. Motor Power: 7,5 kw Continuous capacity, estimated. The capacity depends on specific weight, size and shape of the chips. Steel and brass chips: kg/h Aluminium chips: kg/h Noise level: 73 db(a) ***Bar end rejector: Hydralic. Motor Power: 15 kw Continuous capacity, estimated. The capacity depends on specific weight, size and shape of the chips. Steel and brass chips: kg/h Aluminium chips: kg/h Noise level: <70 db(a)

4 Akcesoria Nr części KB10 Upper hopper in Hardox * KB10, Electrical cabinet (400V, 50Hz) KB20, Upper hopper KB20, Electrical cabinet (400V, 50Hz, 3-phase) *Recommended for tough chips and when operation is more than 1 shift per day

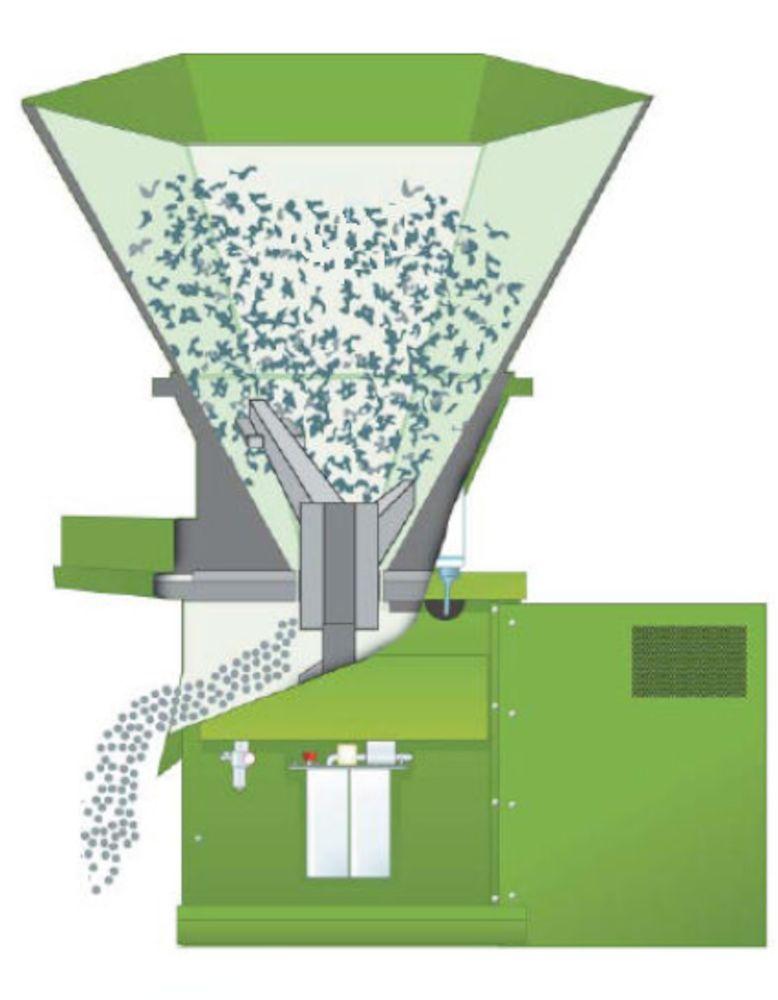

5 Działanie: Wióry są podawane do stożkowego leja w górnej części kruszarki. W środku leja znajduje się wałek z zamontowanym u góry ramieniem podajnika, który obraca sie względem nachylonych do boków leja, noży. Ramię i noże podają wióry wgłąb leja, gdzie znajduje się głowica krusząca, która obraca się wewnątrz nieruchomego pierścienia kruszącego. Wióry spadają w dół i są kruszone na mniejsze części przez głowicę kruszącą z pierścieniem kruszącym. Po zakończeniu kruszenia wióry są odprowadzane przez zsyp w ramie. Aby zapobiec zacięciu się w kruszarce części stałych, takich jak końce wału, śruby itp., jest wyposażona w rozdzielne narzędzia. Jeśli głowica krusząca jest zablokowana przez duży element, kruszarka przestaje działać automatycznie i odwrotnie. Segment w pierścieniu kruszarki otwiera się i element możns przepuścić. Kruszarka następnie automatycznie wznowi działanie

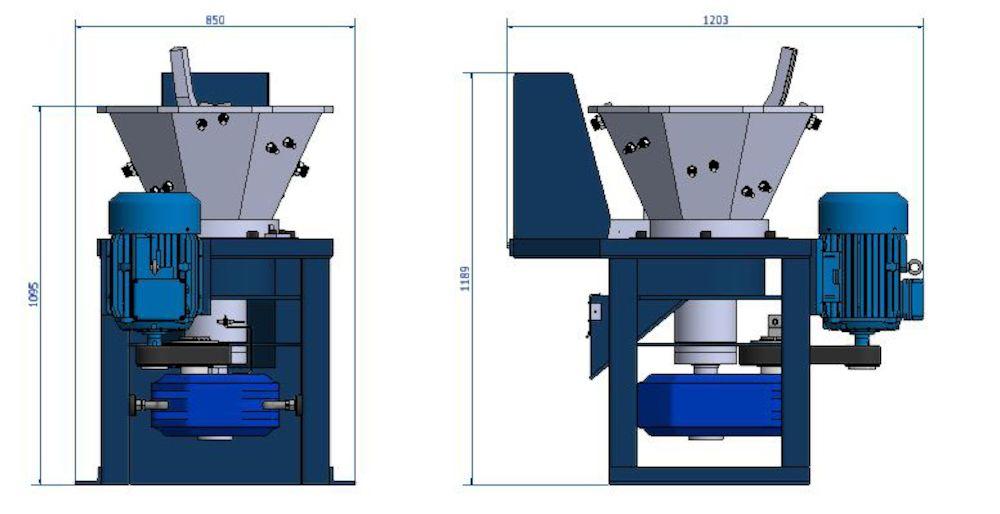

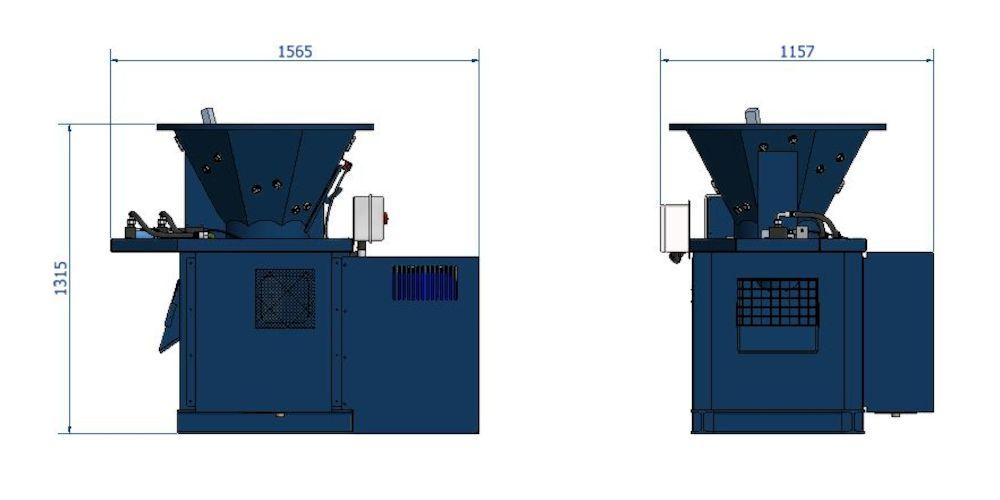

6 Dimensions KB10: Dimensions KB20:
