NAPEŁNIANIE OPAKOWAŃ TYPU BAG - IN - BOX

Transkrypt

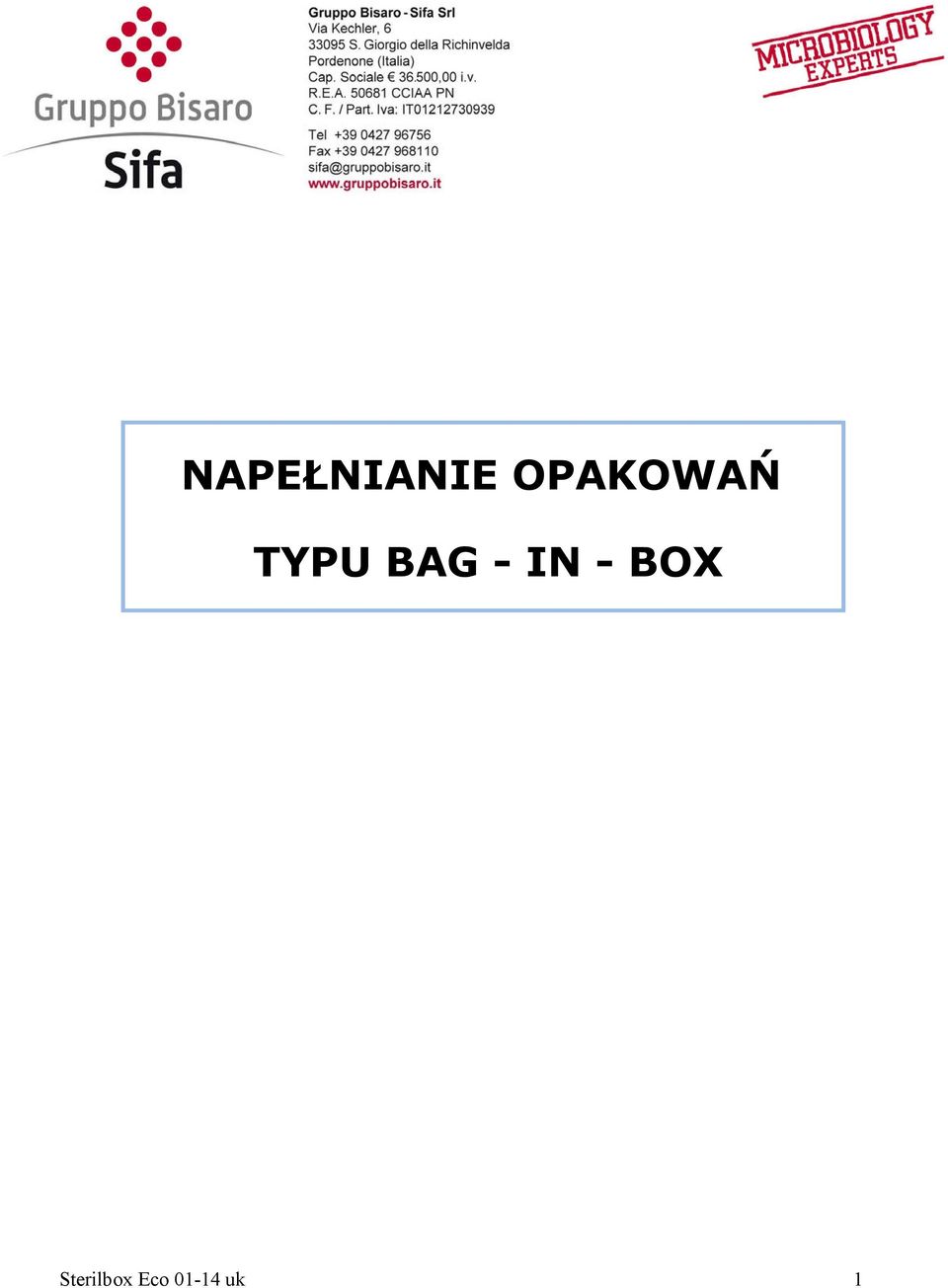

1 NAPEŁNIANIE OPAKOWAŃ TYPU BAG - IN - BOX Sterilbox Eco uk 1

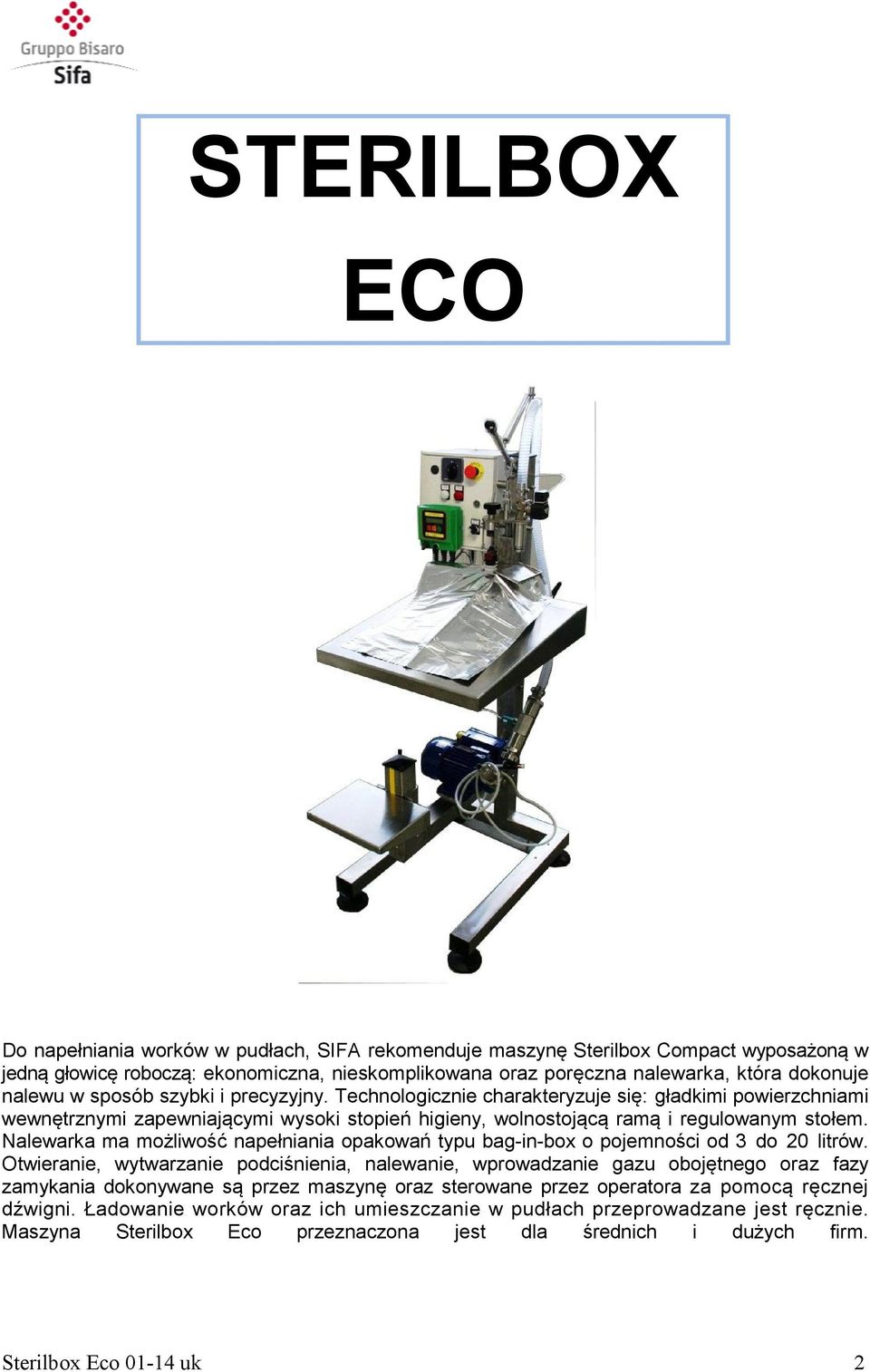

2 STERILBOX ECO Do napełniania worków w pudłach, SIFA rekomenduje maszynę Sterilbox Compact wyposażoną w jedną głowicę roboczą: ekonomiczna, nieskomplikowana oraz poręczna nalewarka, która dokonuje nalewu w sposób szybki i precyzyjny. Technologicznie charakteryzuje się: gładkimi powierzchniami wewnętrznymi zapewniającymi wysoki stopień higieny, wolnostojącą ramą i regulowanym stołem. Nalewarka ma możliwość napełniania opakowań typu bag-in-box o pojemności od 3 do 20 litrów. Otwieranie, wytwarzanie podciśnienia, nalewanie, wprowadzanie gazu obojętnego oraz fazy zamykania dokonywane są przez maszynę oraz sterowane przez operatora za pomocą ręcznej dźwigni. Ładowanie worków oraz ich umieszczanie w pudłach przeprowadzane jest ręcznie. Maszyna Sterilbox Eco przeznaczona jest dla średnich i dużych firm. Sterilbox Eco uk 2

3 CHARAKTERYSTYKA 1 GŁOWICA ECO Zakres napełniania worków 2-20 L Obsługiwany produkt Wino-Soki Ilość głowic nalewających 1 Precyzja licznika litrów ± 1% Średnia precyzja nalewu ± 1.5 % Odporność na sanityzację Woda-Chemia PRODUKCJA Max. produkcja 3 l worków na godz. 160 Max. produkcja 5 l worków na godz. 150 Max. produkcja 10 l worków na godz. 130 Max. produkcja 20 l worków na godz. 85 MATERIAŁY KONSTRUKCYJNE Materiał konstrukcyjny Stal nierdzewna Aisi 304 L Materiał w kontakcie z produktem Stal nierdzewna Aisi 304/316 L & EPDM/PTFE/Silikon WYMIARY I WAGA Wysokość stołu roboczego (mm) 970 Wymiary WxDxH (mm) 970x550x1650 Waga (Kg) 55 ENERGIA ELEKTRYCZNA Zasilanie nalewarki (kw) 0.6 Ilość faz 3/pe Napięcie (Volt AC) 240 Częstotliwość (Hz) 50 ZUZYCIE Ciśnienie powietrza (bar) 4 Zużycie powietrza (N Lt/min) 180 PRZYŁĄCZA Wejście produktu DN 25 złączka na wąż Sprężone powietrze Średnica 8mm Zasilanie energią elektryczną 2P+T 10A Sterilbox Eco uk 3

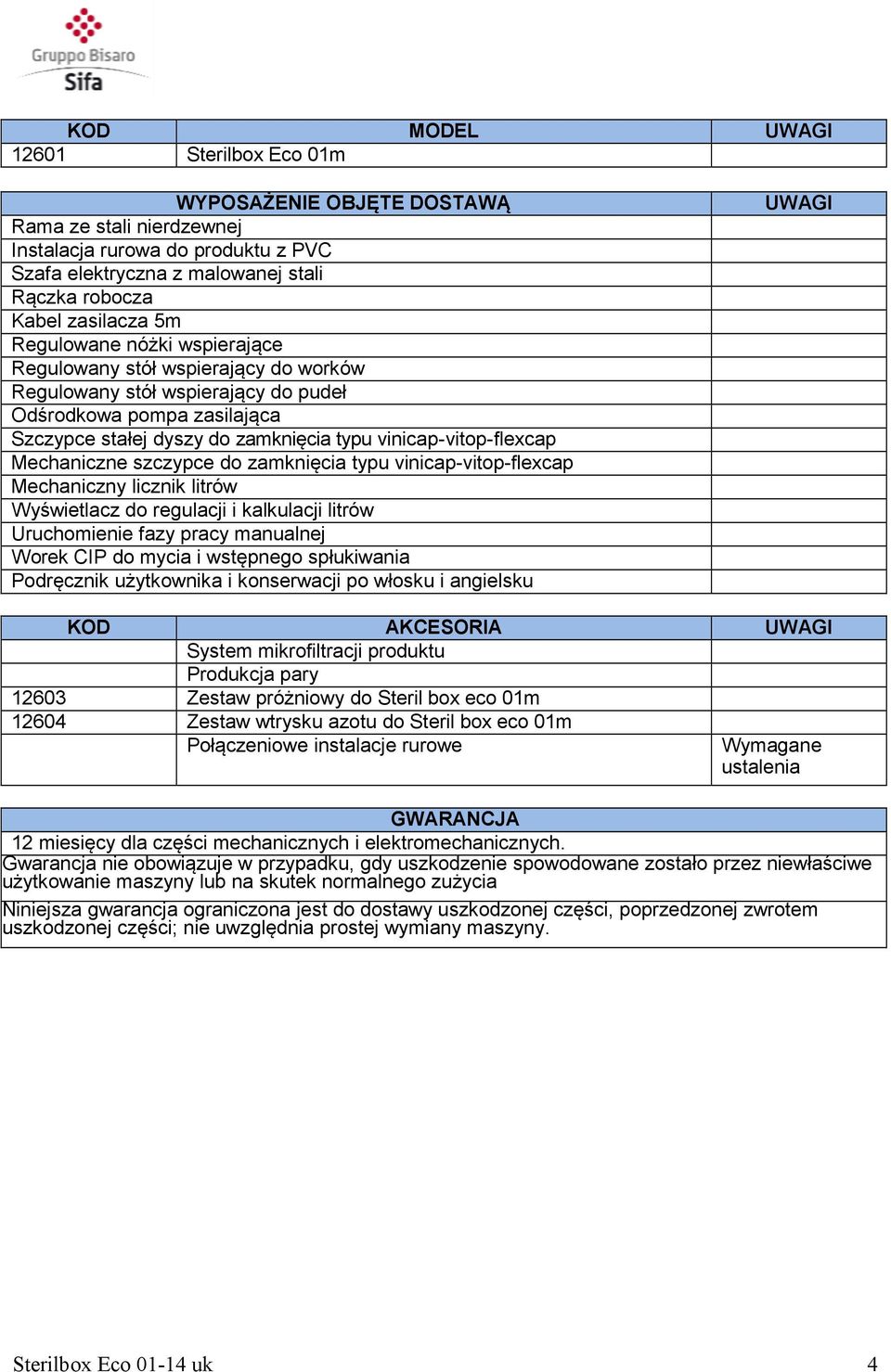

4 KOD MODEL UWAGI Sterilbox Eco 01m WYPOSAŻENIE OBJĘTE DOSTAWĄ Rama ze stali nierdzewnej Instalacja rurowa do produktu z PVC Szafa elektryczna z malowanej stali Rączka robocza Kabel zasilacza 5m Regulowane nóżki wspierające Regulowany stół wspierający do worków Regulowany stół wspierający do pudeł Odśrodkowa pompa zasilająca Szczypce stałej dyszy do zamknięcia typu vinicap-vitop-flexcap Mechaniczne szczypce do zamknięcia typu vinicap-vitop-flexcap Mechaniczny licznik litrów Wyświetlacz do regulacji i kalkulacji litrów Uruchomienie fazy pracy manualnej Worek CIP do mycia i wstępnego spłukiwania Podręcznik użytkownika i konserwacji po włosku i angielsku UWAGI KOD AKCESORIA UWAGI System mikrofiltracji produktu Produkcja pary Zestaw próżniowy do Steril box eco 01m Zestaw wtrysku azotu do Steril box eco 01m Połączeniowe instalacje rurowe Wymagane ustalenia GWARANCJA 12 miesięcy dla części mechanicznych i elektromechanicznych. Gwarancja nie obowiązuje w przypadku, gdy uszkodzenie spowodowane zostało przez niewłaściwe użytkowanie maszyny lub na skutek normalnego zużycia Niniejsza gwarancja ograniczona jest do dostawy uszkodzonej części, poprzedzonej zwrotem uszkodzonej części; nie uwzględnia prostej wymiany maszyny. Sterilbox Eco uk 4

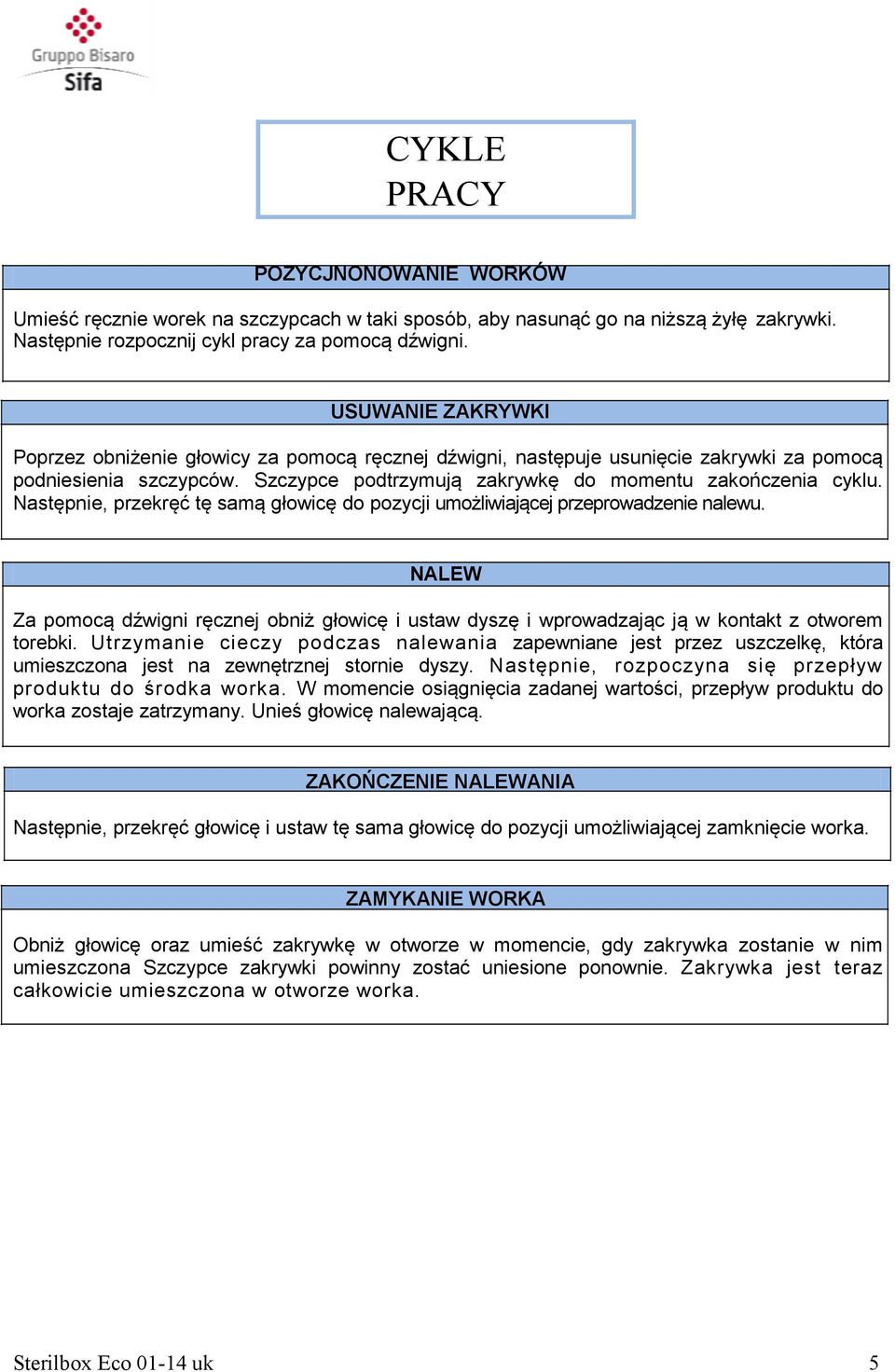

5 CYKLE PRACY POZYCJNONOWANIE WORKÓW Umieść ręcznie worek na szczypcach w taki sposób, aby nasunąć go na niższą żyłę zakrywki. Następnie rozpocznij cykl pracy za pomocą dźwigni. USUWANIE ZAKRYWKI Poprzez obniżenie głowicy za pomocą ręcznej dźwigni, następuje usunięcie zakrywki za pomocą podniesienia szczypców. Szczypce podtrzymują zakrywkę do momentu zakończenia cyklu. Następnie, przekręć tę samą głowicę do pozycji umożliwiającej przeprowadzenie nalewu. NALEW Za pomocą dźwigni ręcznej obniż głowicę i ustaw dyszę i wprowadzając ją w kontakt z otworem torebki. Utrzymanie cieczy podczas nalewania zapewniane jest przez uszczelkę, która umieszczona jest na zewnętrznej stornie dyszy. Następnie, rozpoczyna się przepływ produktu do środka worka. W momencie osiągnięcia zadanej wartości, przepływ produktu do worka zostaje zatrzymany. Unieś głowicę nalewającą. ZAKOŃCZENIE NALEWANIA Następnie, przekręć głowicę i ustaw tę sama głowicę do pozycji umożliwiającej zamknięcie worka. ZAMYKANIE WORKA Obniż głowicę oraz umieść zakrywkę w otworze w momencie, gdy zakrywka zostanie w nim umieszczona Szczypce zakrywki powinny zostać uniesione ponownie. Zakrywka jest teraz całkowicie umieszczona w otworze worka. Sterilbox Eco uk 5
