Serwis i modernizacja systemów napowietrzania w oczyszczalniach ścieków

Transkrypt

1 Serwis i modernizacja systemów napowietrzania w oczyszczalniach ścieków Na prawidłowy przebieg procesu oczyszczania ścieków ma wpływ wiele czynników. Większość ma podłoże technologiczne i związane są głównie z charakterem dopływających ścieków, często także z nie odpowiednią optymalizacją procesu, jak również z awaryjnością zastosowanych urządzeń. W oczyszczalniach biologicznych, których technologia oparta jest na osadzie czynnym, istotnym jest utrzymanie właściwej gospodarki tlenowej w reaktorach. Powodzenie przebiegu nitryfikacji jest uwarunkowane wieloma czynnikami, z których najważniejsze jest utrzymanie właściwego wieku osadu w komorze, a także odpowiedniego stężenia tlenu rozpuszczonego. Na etapie budowy, czy też modernizacji oczyszczalni, eksploatator ma możliwość wyboru jednego z wielu rozwiązań napowietrzania reaktora biologicznego. Na rynku dostępnych jest obecnie spora ilość urządzeń, których dobór uzależniony jest od objętości komory osadu czynnego, jakości dopływu oraz zapotrzebowania na tlen. Projektant zwykle biorąc pod uwagę powyższe aspekty, dobiera najbardziej efektywne rozwiązania, które dla późniejszego użytkownika mają być najwłaściwsze, zarówno pod względem obsługi, konserwacji, jak i pod względem ekonomii użytkowania. Odpowiedni dobór systemu napowietrzania dla oczyszczalni ścieków, łącznie z zastosowaniem przemyślanej aplikacji sterowania i regulacji, będzie kluczowym elementem w kosztach związanych z eksploatacją oczyszczalni. Jak ogólnie wiadomo, koszty wydatkowane na napowietrzanie w bilansie całkowitym eksploatacji oczyszczalni są znaczące i często wynoszą od 60 do 80 % ogólnych kosztów zużycia energii elektrycznej. Dlatego zaleca się zwykle, zawsze przed wyborem rozwiązania systemu napowietrzania przeprowadzić bilans ekonomiczny dla danego rozwiązania. Napowietrzanie, jest najważniejszym systemem w oczyszczalniach. Jest to instalacja najbardziej newralgiczna, która podczas eksploatacji, wymaga profesjonalnego podejścia od użytkownika. Zarówno dmuchawy, jak i cały system rozprowadzania powietrza w bioreaktorach, łącznie z armaturą regulacyjną i pomiarową, powinny być niezawodne. Odpowiednia codzienna kontrola, użytkowanie i konserwacja zgodnie z zaleceniami DTR, daje gwarancję długoletniej i bezawaryjnej pracy. Najbardziej efektywną pod względem sprawności termodynamicznej a co za tym idzie sprawności całkowitej jest konstrukcja jednostopniowej dmuchawy promieniowej z nastawnym dyfuzorem łopatkowy i nastawną kierownicą wstępną. Rozwiązanie takie daje nam szeroki zakres regulacji wydatku (40-100% wydatku nominalnego) uzyskując przy tym najlepsze sprawności dla całego zakresu pracy. Zaletami dmuchaw promieniowych są:

2 - Zwartość budowy Osiągnięta dzięki zintegrowaniu przekładni z dmuchawą. Wirnik dmuchawy osadzony jest bezpośrednio na wale napędzanym jednostopniową przekładnią zębatą. - Wysoka sprawność energetyczna W szerokim zakresie pracy osiągnięta dzięki specjalnej, optymalnej do wymaganych parametrów roboczych, konstrukcji wirnika, przekładni o wysokiej sprawności oraz systemowi sterowania. - Płynna regulacja wydajności Możliwość regulacji wydajności od 100% do 45% (40%) przy stałej prędkości obrotowej wirnika. Zbędny jest kosztowny falownik do zmiany prędkości obrotowej. Regulacja podczas pracy dmuchaw odbywa się automatycznie na wlocie i wylocie przez odpowiednią nastawę łopatek kierownicy wstępnej i/lub dyfuzora łopatkowego. - Niski poziom hałasu Wynoszący 85 db(a) po zaizolowaniu rurociągów. Brak podnoszącej hałas pulsacji powietrza w rurociągach w odróżnieniu od maszyn wyporowych. Możliwość dalszej redukcji hałasu do poziomu 78dB(A) po zastosowaniu osłon dźwiękochłonnych oraz tłumików ssania i tłoczenia. - Wysoka pewność ruchowa Osiągnięta dzięki wysokim wymaganiom dokładności wykonania i zminimalizowaniu ilości wirujących części. - Łatwość zabudowy Wszystkie podzespoły, łącznie z szafą układu sterowania, umieszczone są na wspólnej ramie, charakteryzującej się niewielkimi wymaganiami odnośnie fundamentowania. - Czystość tłoczonego powietrza Przetłaczane powietrze (lub inny czynnik gazowy) jest wolne od zanieczyszczeń pyłowych i olejowych. - Łatwość obsługi System sterowania minimalizuje prawdopodobieństwo przypadkowych błędów obsługi oraz dzięki zespołowi czujników szybko reaguje na wykryte nieprawidłowości (sygnalizacja lub awaryjne zatrzymanie dmuchawy). Układ sterowania jest elastyczny i może być zaprogramowany w zależności od wymagań zamawiającego. na przykładzie produkcji H.Cegielski Poznań S.A dmuchawy promieniowe serii DA Szczególną cechą tego układu jest zintegrowanie procesu kontroli parametrów w mikroprocesorowym sterowniku programowalnym umożliwiającym wizualizację parametrów pracy. Profil działalności firmy Firma Turbo Blower Service działa na rynku od roku Świadczy szeroko pojęte usługi związane z modernizacją, naprawą oraz kontrolą poprawności działania dmuchaw i agregatów - stopni sprężających w oczyszczalniach ścieków. Z naszego długoletniego doświadczenia wiemy, że poprawność działania całego systemu napowietrzania, zależna jest od wielu czynników, w tym od sprawności działania urządzenia centralnego, służącego produkcji sprężonego powietrza. Wiele oczyszczalni ścieków, posiada dmuchawy które pracują nieprzerwanie od kilkunastu lat, często na obiektach są zabudowane tylko dwie lub trzy dmuchawy, które w momencie awarii, mogą spowodować poważny problem technologiczny. O tym jak ważne jest przeprowadzanie okresowych przeglądów dmuchaw wie zapewne każdy doświadczony eksploatator, szczególnie w tych oczyszczalniach, które nie posiadają wystarczającego zapasu. Istotnym warunkiem dobrej praktyki eksploatacji dmuchaw jest prowadzenie modernizacji posiadanych jednostek. Poprzez wprowadzenie nowych rozwiązań możliwe jest zwiększenie wydajności i poprawności pracy

3 dmuchawy. Zastosowanie nowatorskich rozwiązań prowadzi również do ograniczenia kosztów energii elektrycznej zużytej dla natlenienia. Świadczone przez naszą firmę usługi, mają na celu przede wszystkim kontrolę i ocenę poprawności działania dmuchaw, których eksploatator oczyszczalni nie jest w stanie sam przeprowadzić. Profesjonalny serwis ma za zadanie ocenę stanu technicznego poszczególnych mechanizmów urządzenia, co ma uchronić przed niespodziewaną awarią i kosztami związanymi z późniejszą naprawą. Bardzo często, eksploatowane na oczyszczalniach dmuchawy, wymagają regulacji i kontroli pod względem wydatku powietrza. Niejednokrotnie regulacja nastaw, nie tylko przyczynia się do wydajniejszej pracy, ale również ma znaczący wpływ na efekt ekonomiczny użytkowania, czyli mniejszy pobór energii elektrycznej. Od początku działalności współpracujemy z wieloma oczyszczalniami w Polsce oraz poza granicami kraju. Oferujemy serwis, kompleksowe naprawy i modernizacje urządzeń: Dmuchaw promieniowych produkcji HCP, HV-Turbo, Stopni sprężających root's, Sprężarek powietrza najpopularniejszych producentów, Silników elektrycznych firm Emit i Celma, Dostarczamy również części zamienne dla wszystkich serwisowanych dmuchaw. Wykonujemy również : - osiowanie wałów poziomych i pionowych za pomocą urządzenia laserowego Easy Laser E pełna diagnostykę łożysk, drgań przy wsparciu urządzenia Fag Detector 3 - wyważenie dynamiczne elementów wirujących

4 Rys 1. Rezultat osiowania silnika dmuchawy przy pomocy Easy Laser E 420 Rys 2. Raport programu obsługującego Fag Detector III Projektujemy, wykonujemy i dostarczamy kompleksowe układy sterownia dla maszyn i urządzeń w oparciu o komponenty znanych firm Przez ostatnie lata działalności, przeprowadziliśmy szereg usprawnień i modernizacji dmuchaw w oczyszczalniach ścieków. W kilku oczyszczalniach zmodernizowaliśmy system

5 chłodzenia dmuchaw promieniowych instalując chłodnice powietrzno - olejowe, które bardzo dobrze sprawdzają się w tego typu instalacjach. Na kilku obiektach przy dmuchawach wymieniliśmy sprzęgła główne, przeprowadziliśmy również naprawy dyfuzorów wylotowych powietrza oraz naprawy głównej pompy olejowej w dmuchawach. Wykonaliśmy remonty silników głównych dla dmuchaw promieniowych oraz szereg prac modernizacyjnych i naprawczych zarówno dużych jak i małych jednostek. Rys. 3. Naprawa układu napędu głównej pompy olejowej dmuchawy DA 560/2 w Grupowej Oczyszczalni Ścieków w Łodzi Sp. z o.o.

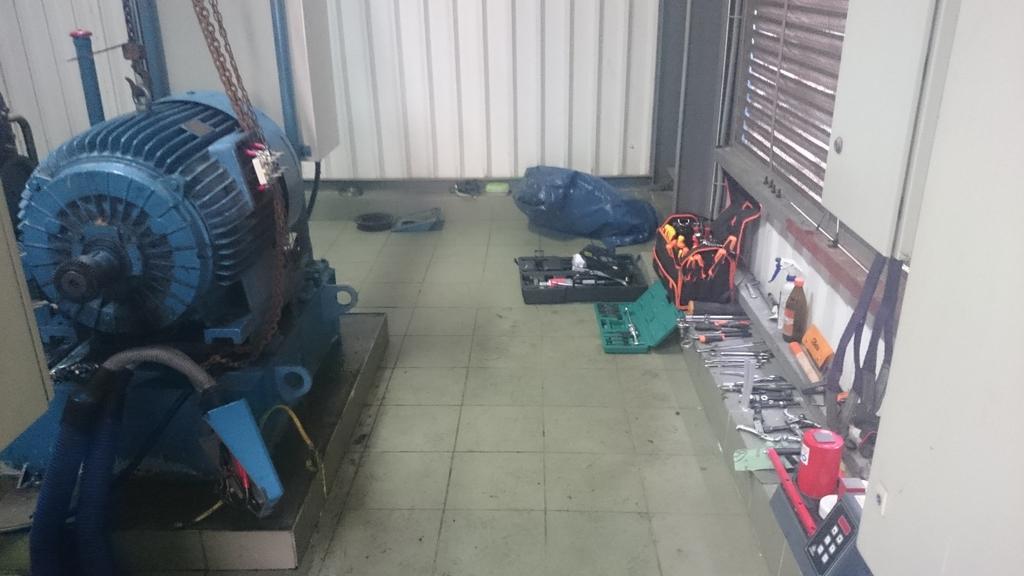

6 Rys. 4. Remont silnika głównego dmuchawy DA 650 Rys. 5. Montaż sprzęgła głównego dmuchawy DA 253 A w Oczyszczalnia Ścieków Rejonowego Przedsiębiorstwa Wodociągów i Kanalizacji Sp. z o. o. w Zawierciu Rys. 6. Modernizacja dmuchawy DA 210 A w Oczyszczalni Ścieków w Sieradzu

7 Rys 7. Serwis dmuchawy HV-Turbo KA5S-GK200

8 Rys 8. Serwis dmuchawy HV-Turbo KA5S-GA250

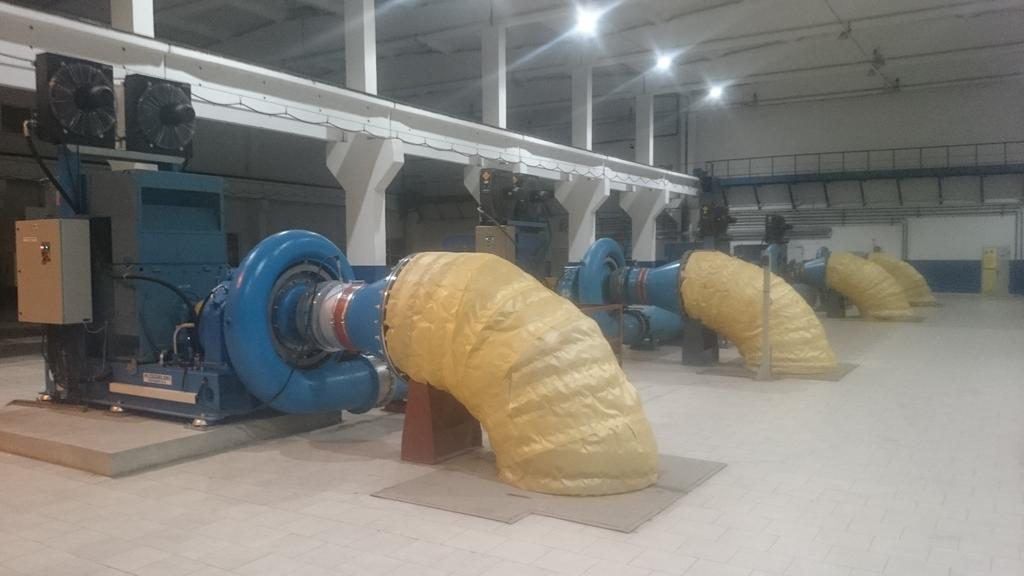

9 Rys. 9 Dmuchawy powietrza DA -650 Mińsk Białoruś Rys. 10 Serwis silnika głównego dmuchawy DA 650 MPWiK Sp. z o.o. w Lublinie

10 Rys. 11 Serwis silnika dmuchawy DA 210 A RWiK Sp. z o.o w Białogardzie Rys 12 Serwis kierownicy wstępnej dmuchawy DA MPWiK Sp. z o.o. w Lublinie Podpisaliśmy również wieloletnie umowy serwisowe dla dmuchaw powietrza natleniającego które są bardzo korzystne dla Użytkownika gdyż szybka, fachowa i systematyczna diagnostyka newralgicznych punktów dmuchawy umożliwia ich bezawaryjna prace.

11 Oferując profesjonalny serwis i naprawy, zawsze stawiamy na jakość. Proponowane rozwiązania mają na celu usprawnienie działania urządzeń i eliminowanie nieprawidłowości, które wynikają z długoletniej eksploatacji. Do wszelkich zadań podchodzimy indywidualnie, starannie oceniamy stan techniczny urządzeń i proponujemy rozwiązania, które z naszego doświadczenia są najistotniejsze dla dalszej bezawaryjnej eksploatacji. Nasza firma została doceniona przez wiele firm w kraju, a także poza granicami. O zadowoleniu, świadczą otrzymane rekomendacje m.in. z Rejonowego Przedsiębiorstwa Wodociągów i Kanalizacji sp. z o.o. w Chrzanowie, z Miejskiego Przedsiębiorstwa Wodociągów i Kanalizacji Sp. z o.o. w Lublinie, z Przedsiębiorstwa Wodociągów i Kanalizacji Sp. z o. o. w Przemyślu, a także z Bialskich Wodociągów i Kanalizacji WOD-KAN Sp. z o.o. Profil działalności firmy Turbo Blower Service obejmuje również modernizację kompleksowych systemów sterowania opartych o najnowocześniejsze rozwiązania informatyczne. Zastosowanie nowoczesnego oprogramowania daje możliwość dokładniejszej analizy pracy urządzenia, przyczynia się również do poprawy funkcjonowania całej instalacji napowietrzania reaktorów biologicznych w oczyszczalni ścieków. Nowoczesny system sterowania, daje szereg możliwości, od usprawnienia regulacji, po dokładniejszą kontrolę parametrów pracy dmuchawy i bilansowanie niezbędnych dla technologa zależności związanych z pracą całego systemu napowietrzania. Rys Modernizacja układu sterownia dmuchaw Kluczowym elementem dobrze opracowanego systemu sterowania, jest możliwość zbierania niezbędnych informacji o pracy urządzenia i informowanie o ewentualnych nieprawidłowościach.

12 Dobrze zaprojektowany system, powinien być przejrzysty dla użytkownika, prosty w obsłudze i powinien przyczyniać się do minimalizacji kosztów związanych z napowietrzaniem. Zbieranie i przetwarzanie najważniejszych parametrów regulacyjnych, tj. położenie przepustnic powietrznych, stężeń tlenu itp. ma istotne znaczenia z punktu widzenia technologicznego, ma również za zadanie optymalizację warunków pracy, minimalizację zużycia energii elektrycznej przy utrzymaniu właściwego wydatku powietrza. Mając na uwadze, iż systemy napowietrzania są istotnym elementem w oczyszczalni ścieków, niezależnie czy ich głównym elementem są dmuchawy promieniowe, czy jednostki zdecydowanie mniejsze, staramy się do każdego zadania podchodzić indywidualnie. Począwszy od diagnostyki stanowiącej zespolony element serwisu, po naprawy, rozbudowy i modernizacje, proponujemy zawsze rozwiązania przemyślane i profesjonalne. Zawsze współpracujemy z użytkownikiem na płaszczyźnie proponowanych rozwiązań, naszym celem jest przede wszystkim satysfakcja i zadowolenie użytkownika z bezawaryjnej eksploatacji przez dalsze lata. Zachęcamy do współpracy. Turbo Blower Service Rafał Nurkiewicz ul. Grabowa Oborniki tel: biuro@turboblowerservice.com
