1 D M U C H A W Y P R O M I E N I O W E

2 Firma H.CEGIELSKI-POZNAŃ S.A. została założona przez Hipolita Cegielskiego w 1846 roku. Doświadczenie zdobyte w rozpoczętej w latach 60-tych dwudziestego wieku produkcji sprężarek powietrza, a następnie dmuchaw pozwoliło firmie H.CEGIELSKI-POZNAŃ S.A. włączyć się do grona producentów urządzeń służących ochronie środowiska. Od 1993 roku dmuchawy promieniowe produkcji HCP SA z sukcesem torują sobie drogę do światowej czołówki wyrobów stosowanych między innymi w oczyszczalniach ścieków, energetyce, przemyśle chemicznym, tekstylnym, szklarskim, papierniczym, farmaceutycznym, gazowniczym, rafineryjnym, górniczym, hutniczym i wszędzie tam, gdzie potrzebne są urządzenia technologiczne dostarczające czyste, wolne od oleju sprężone powietrze. H.CEGIELSKI-POZNAŃ S.A. posiada i utrzymuje zintegrowany System Zarządzania Jakością, Zarządzania Środowiskowego oraz Zarządzania Bezpieczeństwem i Higieną Pracy (ISO 9001, ISO oraz PN-N-18001). 2

3 3

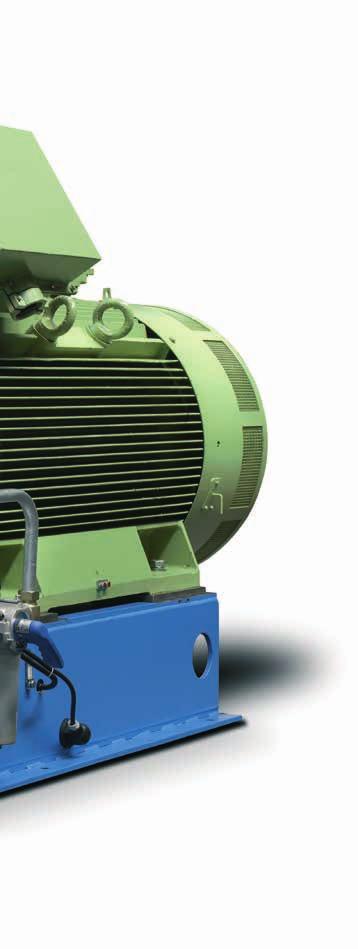

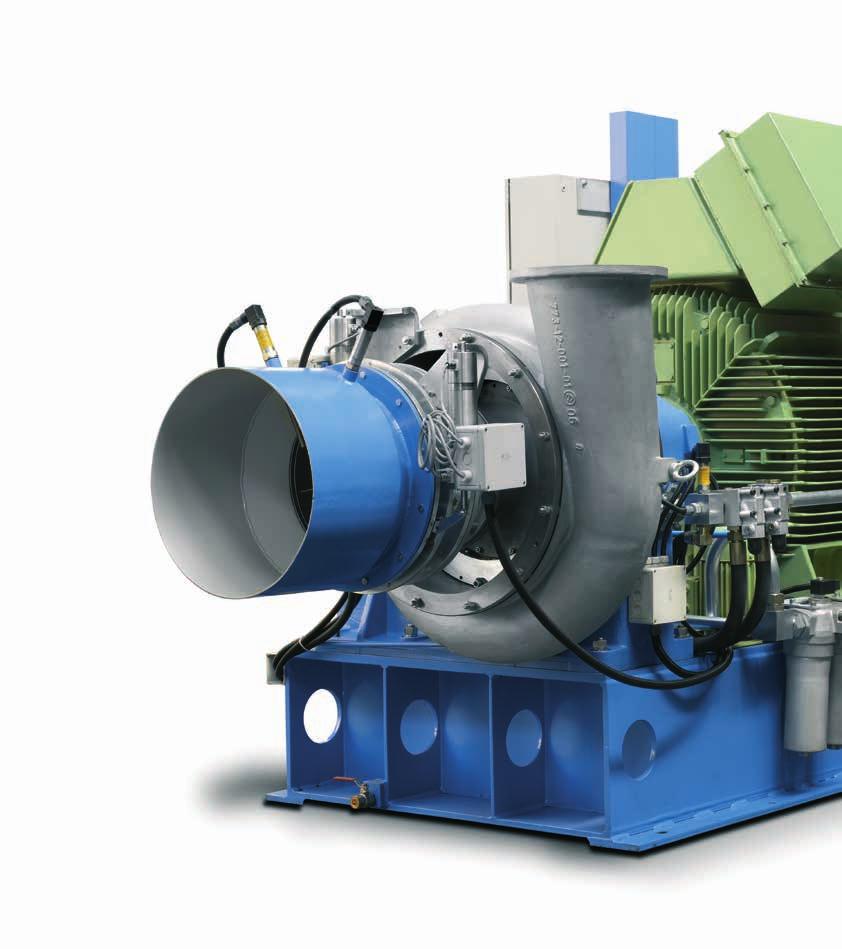

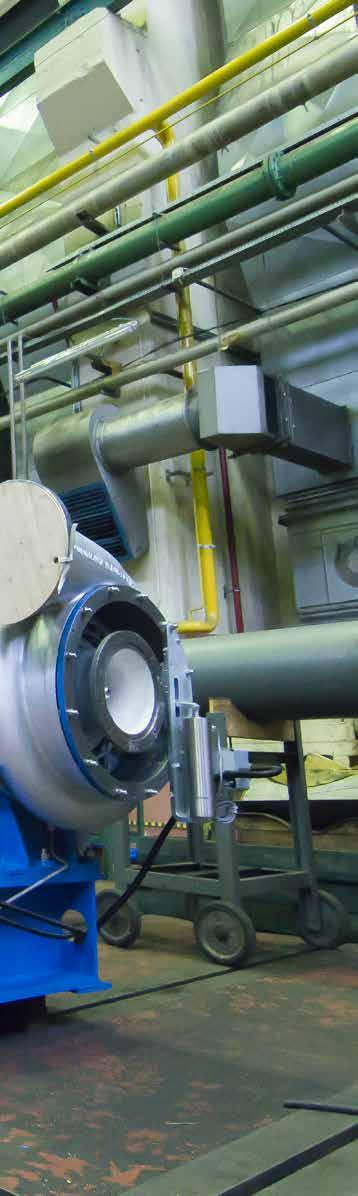

4 CHARAKTERYSTYKA DMUCHAW PROMIENIOWYCH TYPU DA Nasza firma jest uznanym na rynku producentem turbo dmuchaw o wysokiej sprawności energetycznej. Stosujemy program indywidualnego przygotowania produktu do zadanej aplikacji wymaganej przez odbiorcę. 64

5 GŁÓWNYMI ATUTAMI NASZYCH URZĄDZEŃ SĄ: wyższa sprawność energetyczna w zakresie regulacji % wydatku nominalnego w porównaniu z dmuchawami typu Roots, wielostopniowymi oraz jednostopniowymi regulowanymi tylko zmianą prędkości obrotowej, duża swoboda w zakresie możliwości przyłączeniowych do instalacji napowietrzenia dzięki zoptymalizowaniu konstrukcji kolektora dmuchawy, niski poziom hałasu dzięki udoskonalonej geometrii części przepływowych, zoptymalizowany system zabezpieczeń współpracujący z układem sterowania, który w sposób bezpośredni i natychmiastowy pozwala uniknąć potencjalnych sytuacji awaryjnych, automatyczna kontrola wszystkich parametrów roboczych oraz intuicyjny system regulacji wydajnością dmuchawy, szeroki asortyment układów sterowania oparty na czołowych producentach sterowników swobodnie programowalnych, np. SIEMENS, SCHNEIDER, GENERAL ELECTRIC, LG, możliwość wyboru sterowania dmuchawą lub zespołem dmuchaw z poziomu dyspozytorni obiektu dzięki zastosowaniu komunikacji cyfrowej w szerokim wachlarzu protokołów komunikacyjnych, wyspecjalizowany serwis zabezpieczający pracę jednostek w okresie gwarancyjnym i po jego zakończeniu. 5

6 ZAKRES PRACY DMUCHAW PROMIENIOWYCH TYPU DA oznaczenie sugerowanej mocy silnika elektrycznego P t [kpa] V[m 3 /h] Szczegółowe dane przesyłamy na konkretne zapytania ofertowe. Wydajność oraz przyrost ciśnienia dmuchaw dostosowujemy do potrzeb zamawiającego. 86

7 ZASTOSOWANIE DMUCHAW PROMIENIOWYCH TYPU DA: H.Cegielski-Poznań S.A. specjalizuje się w projektowaniu, produkcji i dostawie wysokosprawnych dmuchaw promieniowych typu DA. Dmuchawy konstrukcji HCP SA mogą być wykorzystywane w wielu gałęziach przemysłu: Przemysł energetyczny / petrochemiczny: instalacje odsiarczania spalin, kotły fluidalne, mechaniczna kompresja pary (mechanical vapour recompression). Przemysł wydobywczy: metalurgia, rafinacja metali, produkcja żelaza. Przemysł: oczyszczalnie ścieków, procesy spalania, mechaniczna kompresja pary (mechanical vapour recompression), procesy fermentacyjne, transport pneumatyczny. Ochrona środowiska / woda: oczyszczalnie ścieków: Dmuchawy wykorzystywane są do drobnopęcherzykowego napowietrzania ścieków w średnich i dużych oczyszczalniach ścieków. 7

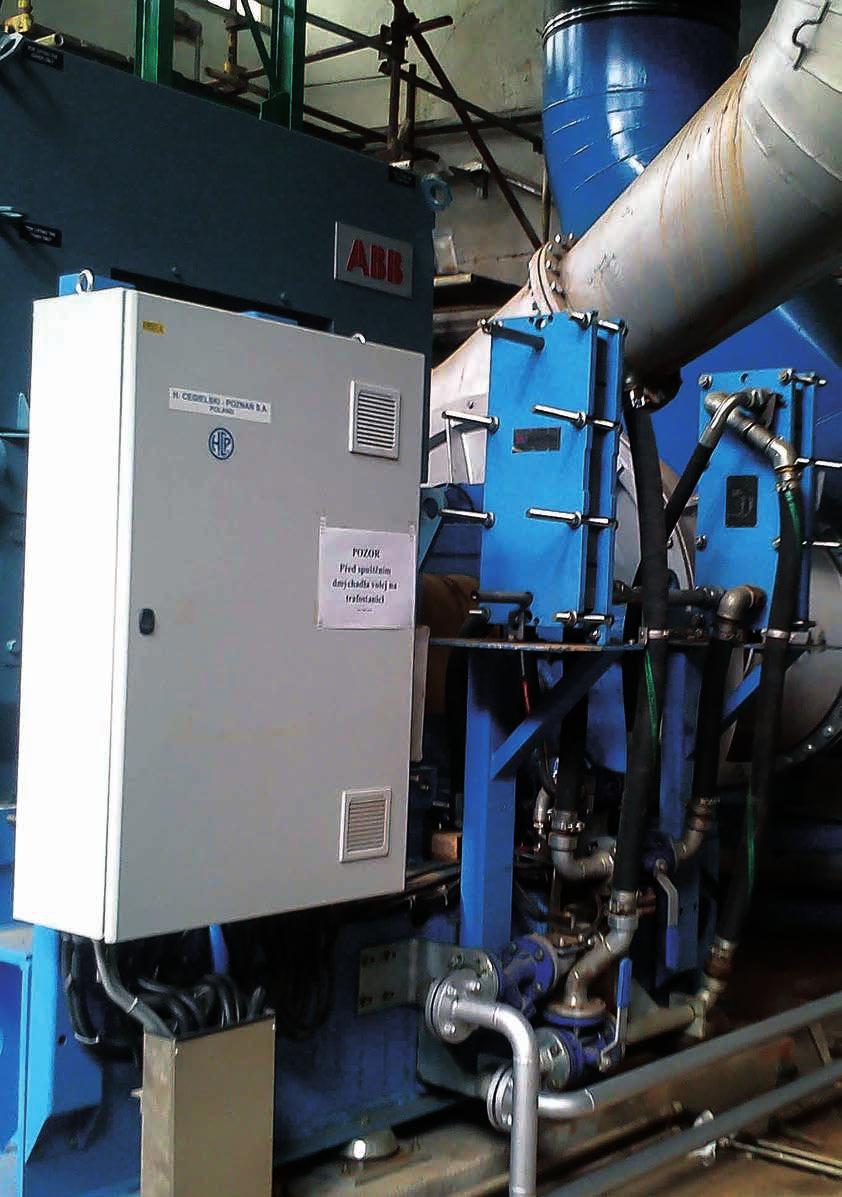

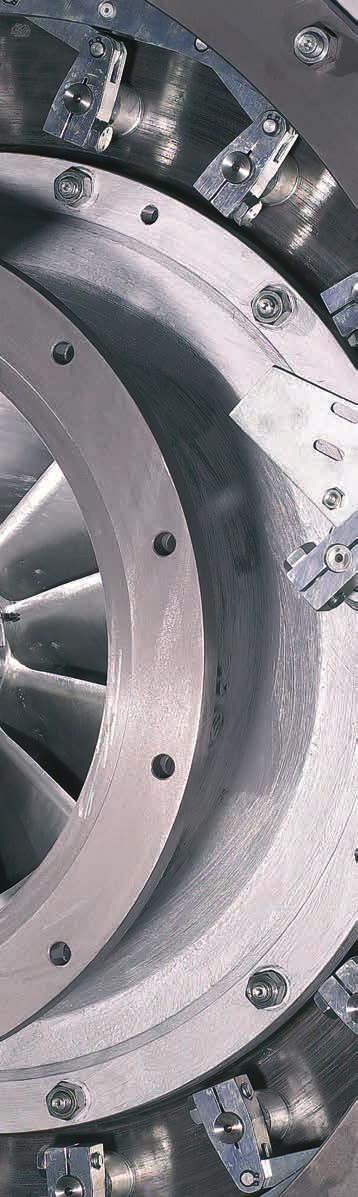

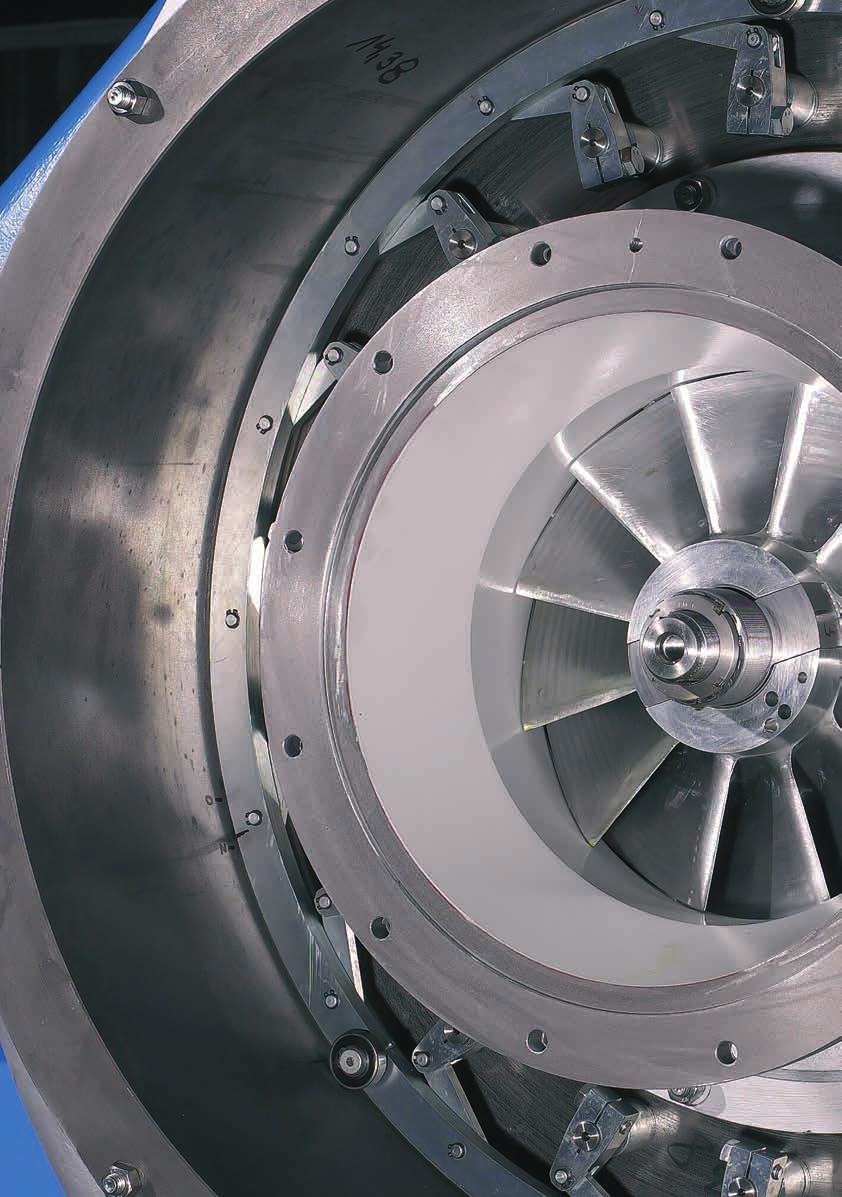

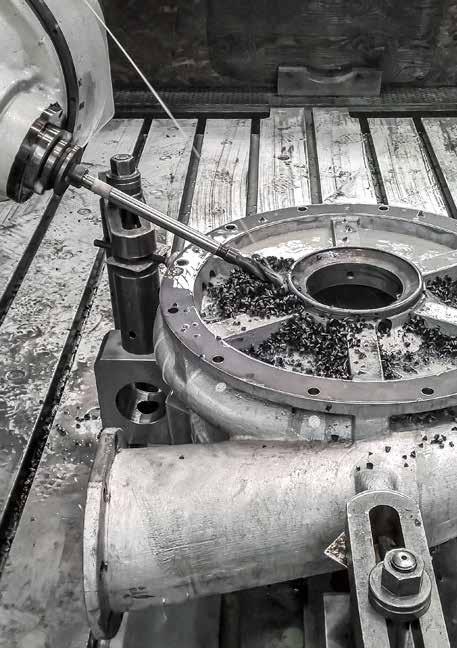

8 UKŁAD STEROWANIA DMUCHAW PROMIENIOWYCH TYPU DA Układy sterowania dmuchaw promieniowych serii DA należą do grupy systemów rozproszonych. Oznacza to, że w przypadku uszkodzenia nadrzędnego układu sterowania lub komputera w dyspozytorni dmuchawy mogą zachować niezależność w działaniu zapewniając podtrzymanie ciągłości procesu w linii technologicznej sprężonego powietrza. 8

9 UKŁAD STEROWANIA SLAVE ZAINSTALOWANY NA ZESPOLE DMUCHAWY ODPOWIEDZIALNY JEST MIĘDZY INNYMI ZA WYKONANIE NASTĘPUJĄCEGO ZAKRESU ZADAŃ: Zabezpieczenie dmuchawy przed: spadkiem ciśnienia oleju poniżej dopuszczalnej wartości, wzrostem temperatury oleju powyżej dopuszczalnej wartości, wzrostem temperatury łożysk wału wirnika powyżej dopuszczalnej wartości, przekroczeniem drgań względnych wału wirnika, przekroczeniem dopuszczalnego ciśnienia dla bieżącego położenia urządzeń regulacyjnych, spadkiem poziomu oleju poniżej dopuszczalnego. Zabezpieczenie antypompażowe. Sterowanie dmuchawą w zakresie: przygotowania dmuchawy do ruchu - funkcja utrzymania stałej gotowości dmuchawy do szybkiego rozruchu, rozruchu i zatrzymania dmuchawy oraz zmiany wydajności na polecenie, z układu MASTER lub lokalnie poprzez przyciski na pulpicie szafy sterowniczej SLAVE, zmiany wydajności na polecenie z układu MASTER lub lokalnie poprzez przyciski na pulpicie szafy sterowniczej SLAVE, Sterowanie zaworem upustowym na rurociągu tłocznym. Pomiar następujących parametrów: ciśnienia oleju przed łożyskami ślizgowymi, temperatury oleju przed łożyskami ślizgowymi, temperatury łożysk wału wirnika, drgań względnych wału wirnika, położenia urządzeń regulacyjnych, ciśnienia sprężonego powietrza, mocy elektrycznej czynnej, podciśnienia i temperatury powietrza na wlocie. 9

10 10

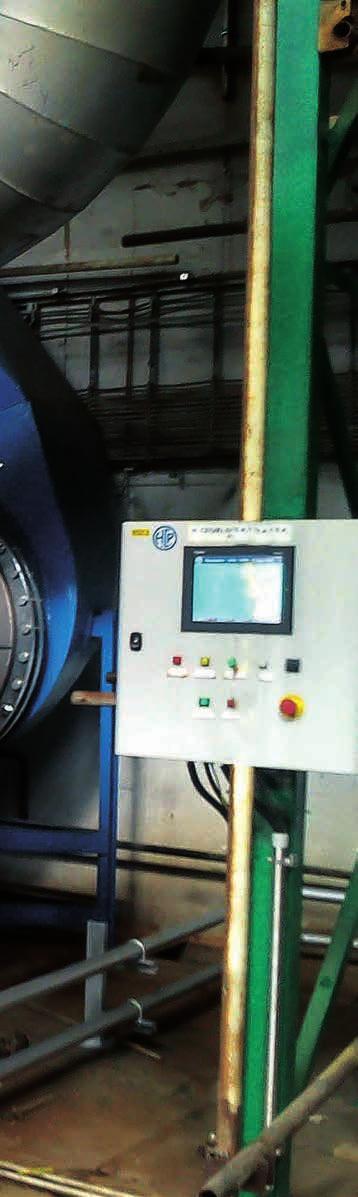

11 NADRZĘDNY UKŁAD STEROWANIA MASTER ZAINSTALOWANY POZA DMUCHAWĄ JAKO JEDNOSTKA STERUJĄCA ZESPOŁEM DMUCHAW ODPOWIEDZIALNY JEST ZA WYKONANIE NASTĘPUJĄCEGO ZAKRESU ZADAŃ: steruje wydajnością stacji dmuchaw, steruje rozdziałem powietrza na np. poszczególne komory osadu czynnego poprzez przepustnice rozdzielające zamontowane na rurociągu tłocznym, bilansuje zużycie energii elektrycznej, bilansuje ilość przetłoczonego powietrza, zabezpiecza przed równoczesnym rozruchem wszystkich dmuchaw, wyświetla komunikaty awaryjne i ostrzegawcze, utrzymuje równowagę eksploatacyjną urządzeń, wykonuje inne zaprogramowane na życzenie użytkownika funkcje, komunikuje się z centralną dyspozytornią. 11

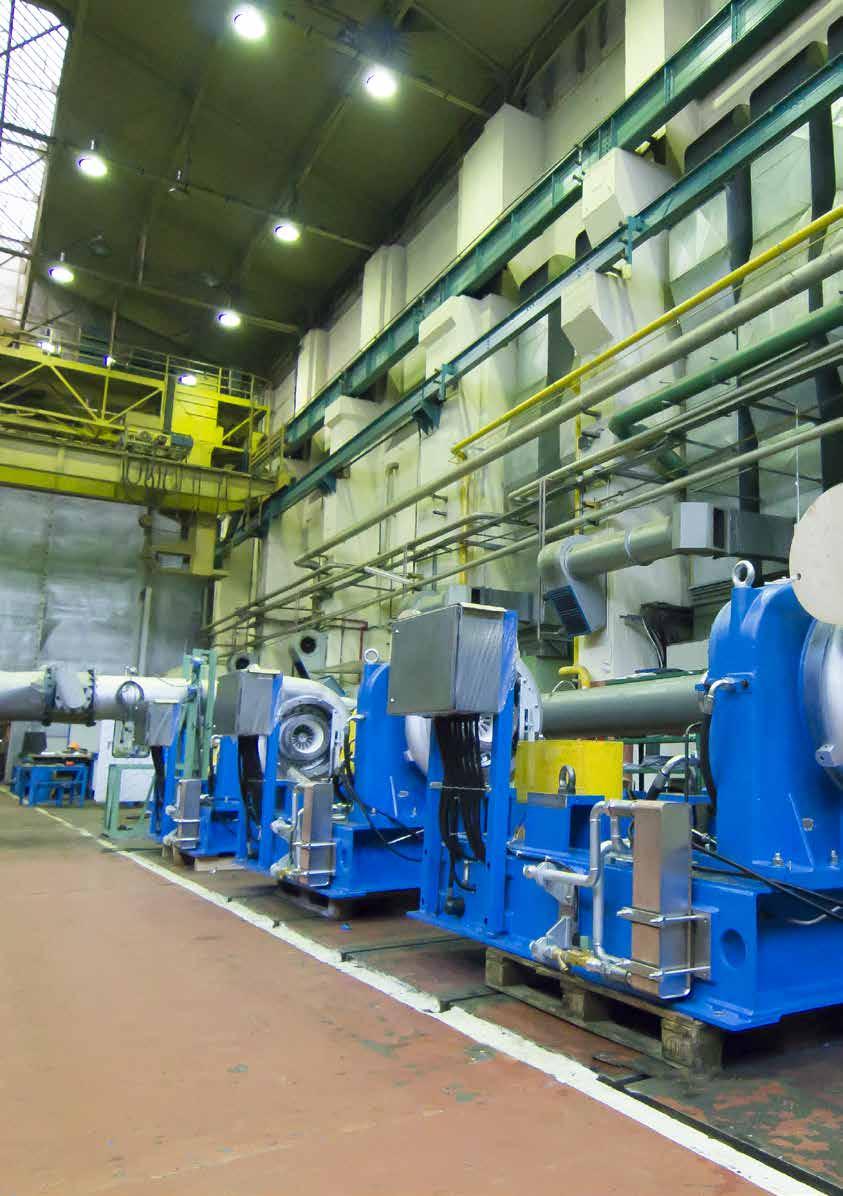

12 12 ZAKRES DOSTAWY

13 STANDARDOWO DOSTAWA OBEJMUJE: Zespół dmuchawy dmuchawa, przekładnia, kompletny układ smarowania olejowego, chłodnica oleju smarującego powietrzna lub wodna, rama fundamentowa, komplet podkładek amortyzacyjnych, sprzęgło elastyczne, silnik elektryczny napędu głównego, szafa sterownicza Zespół automatycznej kontroli pracy dmuchawy najnowszej generacji mikroprocesorowy układ sterowania wraz z zestawem czujników kontrolujących parametry robocze i zapewniających pełen nadzór nad wszystkimi cyklami roboczymi maszyny, wizualizację parametrów oraz podstawową diagnostykę Osprzęt instalacji powietrza dokładny filtr powietrza z tłumikiem hałasu zasysania, łącznik amortyzacyjny na ssaniu, łącznik amortyzacyjny na tłoczeniu, klapa zwrotna, zabezpieczenie antypompażowe upustowa przepustnica z napędem elektromechanicznym, dyfuzor wylotowy. Narzędzia Dokumentację techniczno-ruchową Sprawdzenie poprawności montażu Zaprogramowanie i uruchomienie układu sterowania Standardowy zakres dostawy może być rozszerzony o osłonę dźwiękochłonną, tłumik zaworu upustowego, dodatkowe oczujnikowanie oraz inne części będące przedmiotem oczekiwań zamawiającego. 13

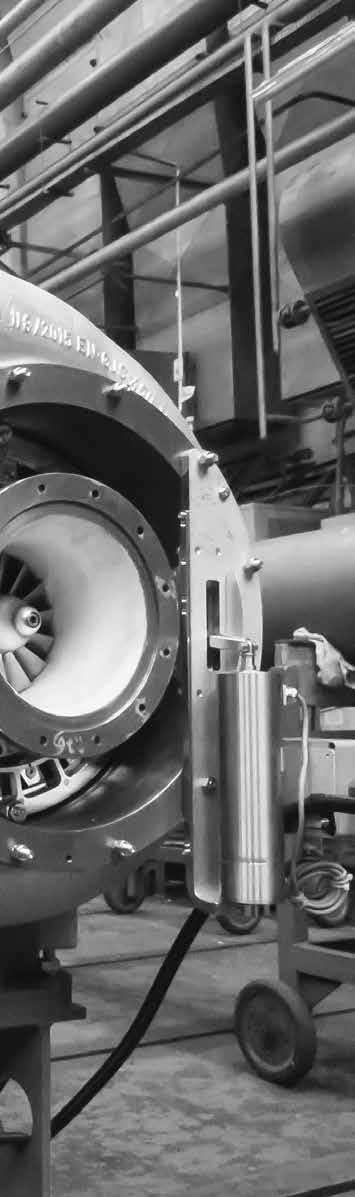

14 WYMIARY TYPOSZEREGU DMUCHAW PROMIENIOWYCH TYPU DA DN2 H DN1 E F G C D A B 14

15 wymiar DA 210A DA 253A DA 340 DA 380 DA 500 DA 560 DA 650 DA 850 DA 950 A B C D E F G H DN DN masa* [kg] *Wymiary oraz masa dmuchawy mogą ulec zmianie w zależności od wielkości silnika. 15

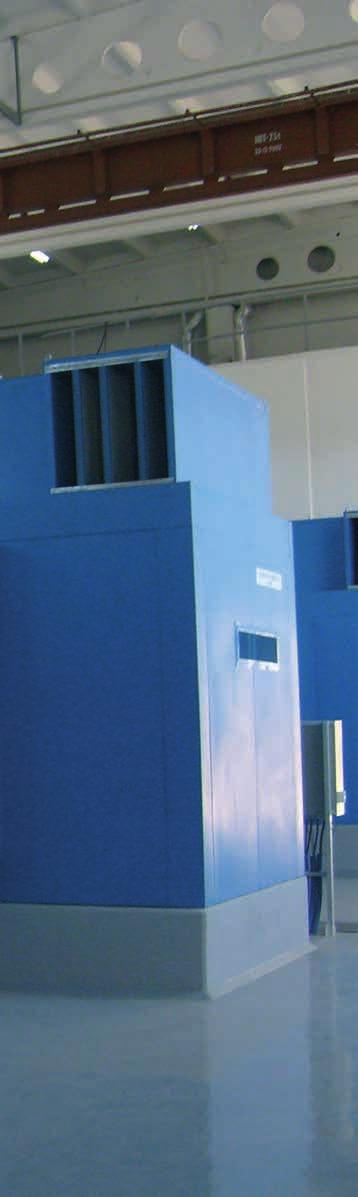

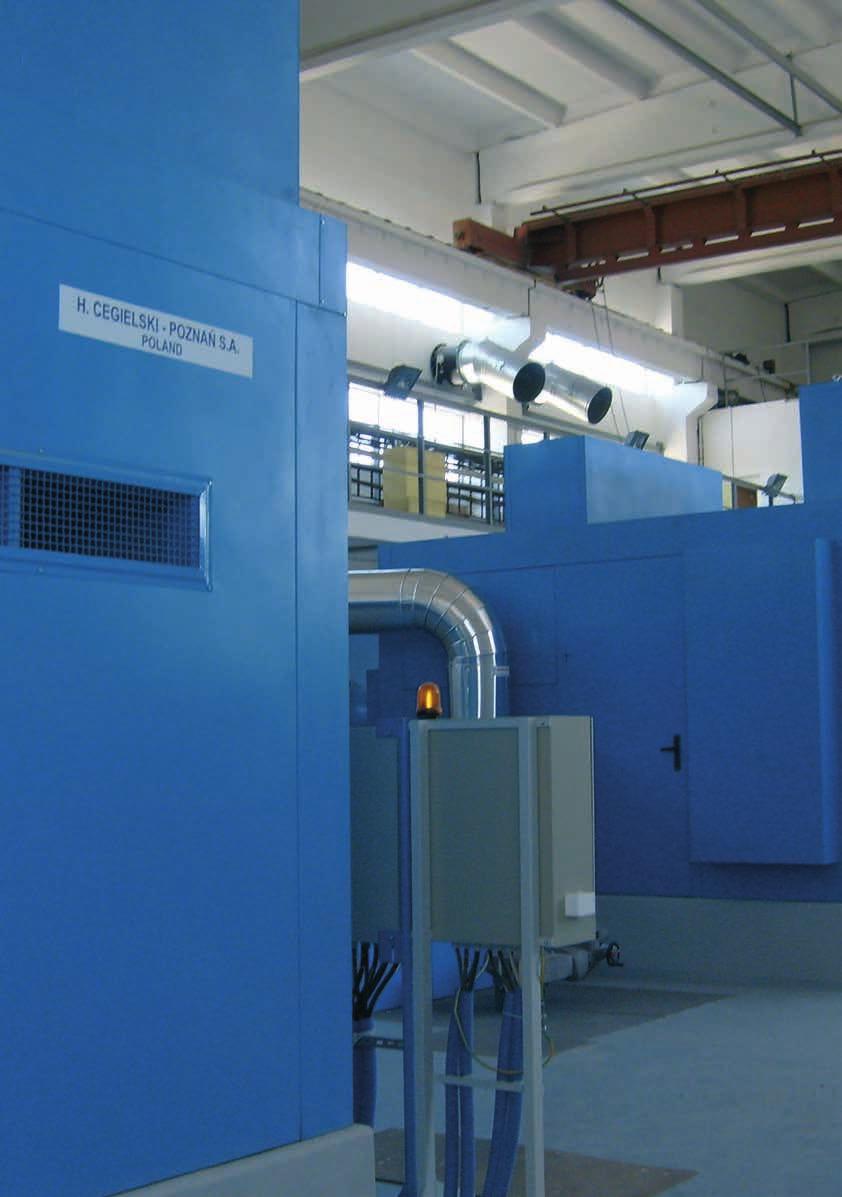

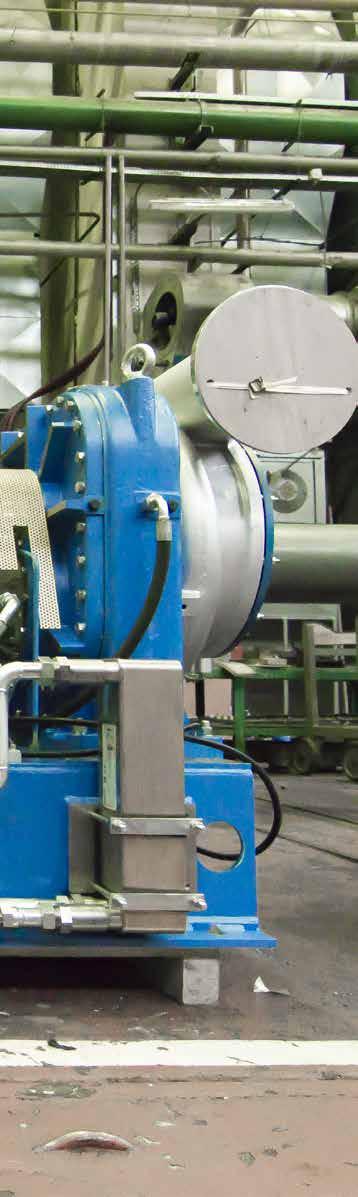

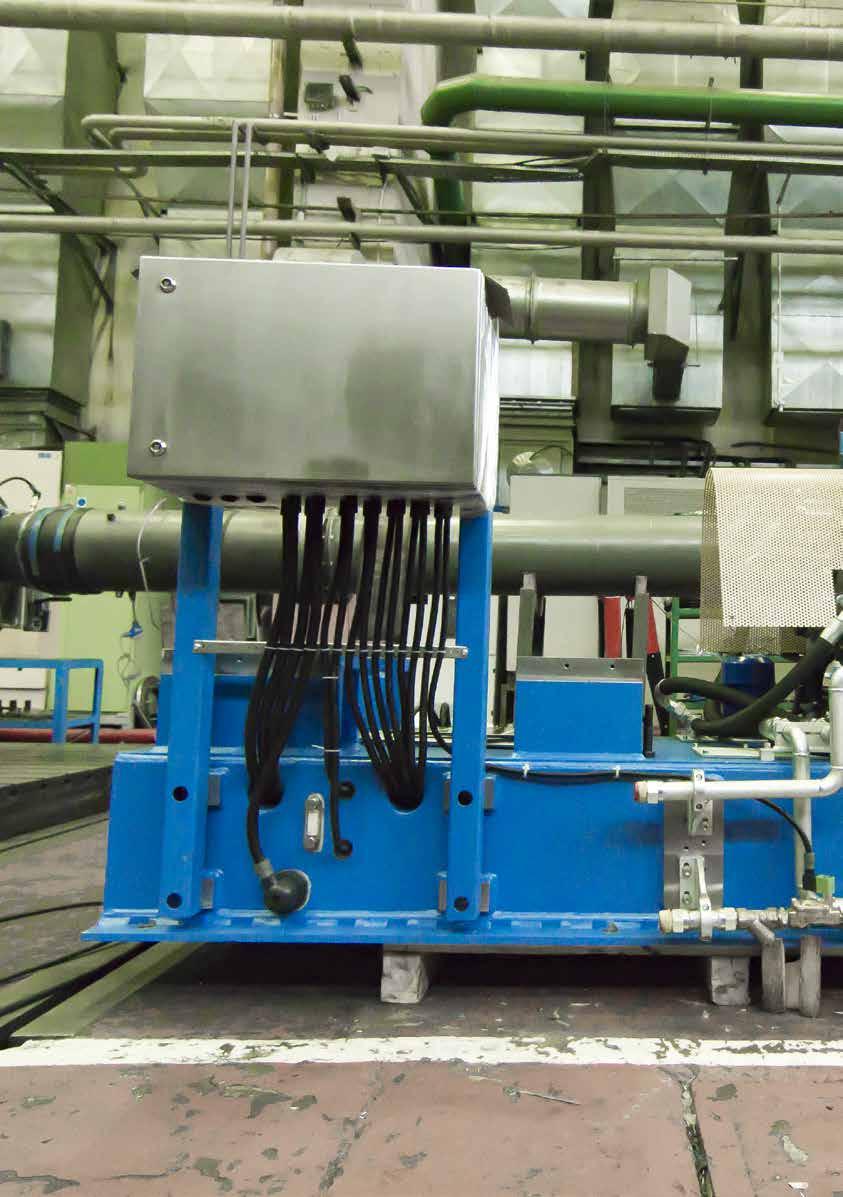

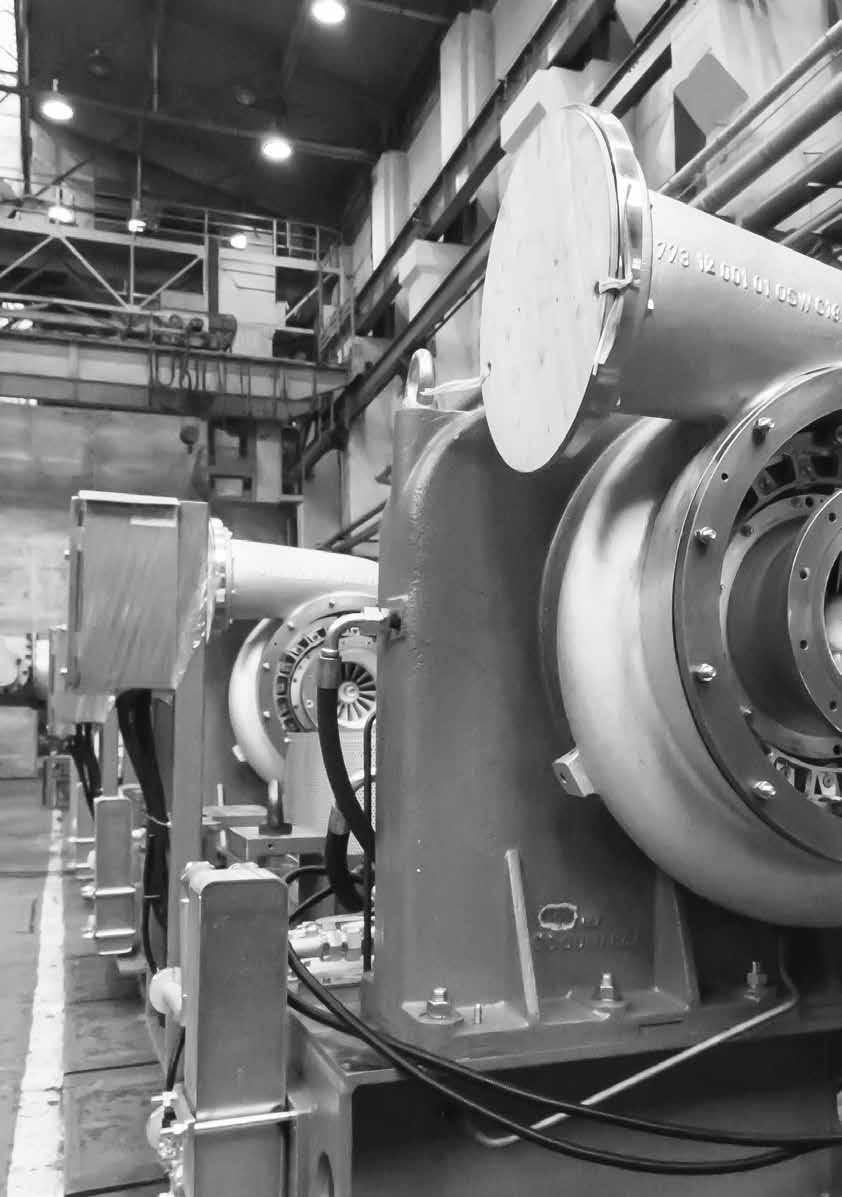

16 PRZYKŁADOWE INSTALACJE DMUCHAW TYPU DA Dmuchawy typu DA produkcji H.CEGIELSKI-POZNAŃ S.A. pracują od lat w polskich i zagranicznych oczyszczalniach ścieków. Użytkownicy potwierdzają ich wysoką energooszczędność i niezawodność działania. Stały kontakt z użytkownikami jest bezcennym źródłem informacji dla systematycznie prowadzonych prac badawczorozwojowych. Ich wynikiem jest wprowadzanie do produkcji nowych, na bieżąco doskonalonych typów dmuchaw. 16

17 Trzy dmuchawy typu DA 340 pracujące w Grupowej Oczyszczalni Ścieków w Tarnowie; przyrost ciśnienia: 60 kpa moc zainstalowana: 600 kw Trzy dmuchawy typu DA 253A pracujące w Oczyszczalni Ścieków w Suwałkach; przyrost ciśnienia: 60 kpa moc zainstalowana: 330 kw Dwanaście dmuchaw typu DA 340 pracujących w Centralnej Oczyszczalni Ścieków dla Miasta Poznania; przyrost ciśnienia: 65 kpa moc zainstalowana: 2400 kw 17

18 LISTA REFERENCYJNA DMUCHAW PROMIENIOWYCH Typu DA vsd Typ dmuchawy Wydatek [m 3 /h] Zakres regulacji wydatku [m 3 /h] Nadciśnienie [kpa] Moc silnika [kw] Liczba szt. Rok dostawy Nazwa obiektu 1. DA Oczyszczalnia Ścieków - Dąbrowa Górnicza 2. DA Oczyszczalnia Ścieków - Siemianowice 3. DA253A Oczyszczalnia Ścieków - Suwałki 4. DA253A Oczyszczalnia Ścieków Klimzowiec - Chorzów 5. DA253A Oczyszczalnia Ścieków Klimzowiec - Chorzów 6. DA Oczyszczalnia Ścieków Tarnów 7. DA253A Oczyszczalnia Ścieków Inowrocław - POLSKA 8. DA253A Oczyszczalnia Ścieków Ełk 9. DA253A Oczyszczalnia Ścieków Będzin 10. DA253A Oczyszczalnia Ścieków Ełk 11. DA253A Oczyszczalnia Ścieków Będzin 12. DA253A Oczyszczalnia Ścieków Zawiercie 13. DA253A Oczyszczalnia Ścieków Zabrze 14. DA Elektrociepłownia Wrocław 15. DA Oczyszczalnia Ścieków Ełk 16. DA Oczyszczalnia Ścieków - Katowice Panewniki 17. DA Oczyszczalnia Ścieków Inowrocław 18. DA Oczyszczalnia Ścieków Dębogórze Gdynia 18

19 19. DA253A Oczyszczalnia Ścieków Chrzanów 20. DA Oczyszczalnia Ścieków Kętrzyn 21. DA Oczyszczalnia Ścieków Białogard 22. DA Oczyszczalnia Ścieków Sieradz 23. DA Oczyszczalnia Ścieków - Z. A. Kędzierzyn-Koźle 24. DA253A Oczyszczalnia Ścieków Olkusz 25. DA Elektrociepłownia Wrocław 26. DA Oczyszczalnia Ścieków dla m. Poznania Koziegłowy 27. DA253A Oczyszczalnia Ścieków Zduńska Wola 28. DA253A Oczyszczalnia Ścieków Jeongeub 29. DA Oczyszczalnia Ścieków Goryung 30. DA Oczyszczalnia Ścieków Ruptawa Jastrzębie Zdrój 34. DA Oczyszczalnia Ścieków Czerwone Stogi Malbork 32. DA253A Oczyszczalnia Ścieków Zduńska Wola 33. DA253A Oczyszczalnia Ścieków - Biała Podlaska 34. DA Oczyszczalnia Ścieków - PETRO- CHEMIA PŁOCK Płock 35. DA253A Oczyszczalna Ścieków Ostrołęka 36. DA GOŚ Łódzkiej Aglomeracji Miejskiej Łódź 37. DA253A Oczyszczalnia Ścieków Konin 38. DA Oczyszczalnia Ścieków Walsan 39. DA Oczyszczalnia Ścieków Walsan 19

20 40. DA Oczyszczalnia Ścieków Walsan 41. DA Oczyszczalnia Ścieków Walsan 42. DA253A Oczyszczalnia Ścieków Lubin 43. DA253A Oczyszczalnia Ścieków Łuków 44. DA253A Oczyszczalna Ścieków Ostrołęka 45. DA Oczyszczalnia Ścieków LG Philips 46. DA Oczyszczalnia Ścieków LG Philips 47. DA Oczyszczalnia Ścieków Cheonan 48. DA Oczyszczalnia Ścieków Yak-Mok 49. DA Oczyszczalnia Ścieków - Polski Koncern Naftowy ORLEN S.A. Płock 50. DA Oczyszczalnia Ścieków Ansung 51. DA253A Oczyszczalnia Ścieków Słonim BIAŁORUŚ 52. DA253A Oczyszczalnia Ścieków Sa-Cheon 53. DA Oczyszczalnia Ścieków Nonsan 54. DA Instalacja Odsiarczania Spalin dla bloku 7 i 9 w Elektrowni Bełchatów 55. DA Oczyszczalnia Ścieków Yong-In 56. DA253A Oczyszczalna Ścieków Ostrołęka 57. DA Oczyszczalnia Ścieków LG Philips 58. DA Oczyszczalnia Ścieków LG Philips 59. DA Oczyszczalnia Ścieków Siping CHINY 60. DA210A Oczyszczalnia Ścieków Gokseong 20

21 61. DA , Oczyszczalnia Ścieków Kumjun 62. DA Oczyszczalnia Ścieków Yeosu 63. DA253A Oczyszczalna Ścieków Yeosu 64. DA253A Oczyszczalnia Ścieków Słonim BIAŁORUŚ 65. DA Oczyszczalnia Ścieków Gumi 66. DA210A Oczyszczalnia Ścieków Gapyeung 67. DA210A Oczyszczalnia Ścieków Suwałki 68. DA253A Oczyszczalnia Ścieków Donghae 69. DA Oczyszczalnia Ścieków Jingeon 70. DA210A Oczyszczalnia Ścieków Gongju 71. DA253A Oczyszczalnia Ścieków Unyang 72. DA253A Oczyszczalnia Ścieków Unyang 73. DA Oczyszczalnia Ścieków LG Philips P6 74. DA253A Oczyszczalnia Ścieków Lida BIAŁORUŚ 75. DA210A Oczyszczalnia Ścieków Whado 76. DA Oczyszczalnia Ścieków Pocheon 77. DA Oczyszczalnia Ścieków Yong-in 78. DA253A Oczyszczalnia Ścieków Gugal 79. DA210A Oczyszczalnia Ścieków Giheung 80. DA210A Oczyszczalnia Ścieków Gumi 81. DA Oczyszczalnia ścieków Mińsk BIAŁORUŚ 21

22 82. DA Oczyszczalnia Ścieków Lublin 83. DA Oczyszczalnia Ścieków Przemyśl 84. DA Oczyszczalnia Ścieków Paju DA Oczyszczalnia Ścieków Łódź 86. DA Oczyszczalnia Ścieków LG Philips P7 87. DA Oczyszczalnia Ścieków Paju DA Oczyszczalnia Ścieków Przemyśl 89. DA Oczyszczalnia Ścieków Tarnów 90. DA253A Oczyszczalnia Ścieków Jeonju 91. DA Oczyszczalnia Ścieków BASF 92. DA210A Oczyszczalnia Ścieków Nowa Wieś Ełcka 93. DA Instalacja Odsiarczania Spalin dla bloku 3 i 4 w Elektrowni Bełchatów 94. DA Oczyszczalnia Ścieków Paju DA253A Oczyszczalnia Ścieków Weifang CHINY 96. DA Instalacja Odsiarczania Spalin dla bloku 8 w Elektrowni Bełchatów 97. DA253A Oczyszczalnia Ścieków Kimcheon 98. DA Oczyszczalnia Ścieków Grodno BIAŁORUŚ 99. DA Instalacja Odsiarczania Spalin dla bloków 1-4 w Elektrowni Pątnów 100. DA Oczyszczalnia Ścieków Sosnowiec 101. DA Oczyszczalnia Ścieków - Hakig 102. DA Oczyszczalnia Ścieków Hakig 103. DA210A Oczyszczalnia Ścieków Changwon 22

23 104. DA253A Oczyszczalnia Ścieków Hanty- Mansyjsk ROSJA 105. DA210A Oczyszczalnia Ścieków Samcheonpo 106. DA210A Oczyszczalnia Ścieków Sacheon 107. DA Instalacja Odsiarczania Spalin dla bloku 10 w Elektrowni Bełchatów 108. DA Instalacja Odsiarczania Spalin dla bloku 11 w Elektrowni Bełchatów 109. DA Oczyszczalnia Ścieków Gunsan 110. DA Zasilanie złoża Elektrowni Łagisza 111. DA Oczyszczalnia Ścieków Lida BIAŁORUŚ 112. DA Instalacja Odsiarczania Spalin dla bloków 3 i 4 w Elektrowni Jaworzno III 113. DA Oczyszczalnia Ścieków Lublin 114. DA Instalacja Odsiarczania Spalin dla bloku A1 w Elektrowni Bełchatów 115. DA Instalacja Odsiarczania Spalin dla bloku 12 w Elektrowni Bełchatów 116. DA253A Oczyszczalnia Ścieków Hanty- Mansyjsk ROSJA 117. DA Philips Lighting Poland Piła 118. DA Oczyszczalnia ścieków Mińsk BIAŁORUŚ 119. DA253A Oczyszczalnia Ścieków Oszmiany BIAŁORUŚ 120. DA253A Oczyszczalna Ścieków Ostrołęka 121. DA Oczyszczalnia Ścieków Sosnowiec 122. DA Oczyszczalnia ścieków Mińsk BIAŁORUŚ 123. DA Oczyszczalnia Ścieków Mińsk BIAŁORUŚ 23

24 124. DA Oczyszczalnia Ścieków - Siauliai LITWA 125. DA253B Oczyszczalnia Ścieków Białystok 126. DA Instalacja Odsiarczania Spalin dla bloku 1 i 2 w Elektrowni Bełchatów 127. DA Oczyszczalnia Ścieków - Wołogda ROSJA 128. DA253A Oczyszczalnia Ścieków Panewniki 129. DA Oczyszczalnia Ścieków Mińsk BIAŁORUŚ 130. DA253A Oczyszczalnia Ścieków Szymkient KAZACHSTAN 131. DA Oczyszczalnia Ścieków Szymkient KAZACHSTAN 132. DA Oczyszczalnia Ścieków Szymkient KAZACHSTAN 133. DA Oczyszczalnia Ścieków Mińsk BIAŁORUŚ 134. DA Oczyszczalnia Ścieków Nowoczeboksarsk ROSJA 135. DA Oczyszczalnia Ścieków Mińsk BIAŁORUŚ 136. DA Oczyszczalnia Ścieków - Wołogda ROSJA 137. DA Huta Miedzi Legnica 138. DA Instalacja kwasu solnego Precheza Prerov CZECHY 139. DA253A Oczyszczalnia Ścieków Hanty-Mansyjsk ROSJA 140. DA Oczyszczalnia Ścieków Mińsk - BIAŁORUŚ 141. DA Instalacja Odsiarczania Spalin dla bloku 5 i 6 w Elektrowni Bełchatów 142. DA210A Oczyszczalnia Ścieków Pokaczi ROSJA 143. DA253A Oczyszczalnia Ścieków Kałdowo Wieś Malbork 144. DA Oczyszczalnia Ścieków Jungryangcheon 24

25 145. DA Oczyszczalnia Ścieków Jungryangcheon 146. DA Oczyszczalnia Ścieków Jungryangcheon 147. DA Oczyszczalnia Ścieków Busan Nambu 148. DA Oczyszczalnia Ścieków Busan Nambu 149. DA Oczyszczalnia Ścieków Busan Nambu 150. DA Oczyszczalnia Ścieków Busan Nambu 151. DA Oczyszczalnia Ścieków Aszchabad TURKMENISTAN 152. DA Oczyszczalnia Ścieków Anyang Bakdal 25

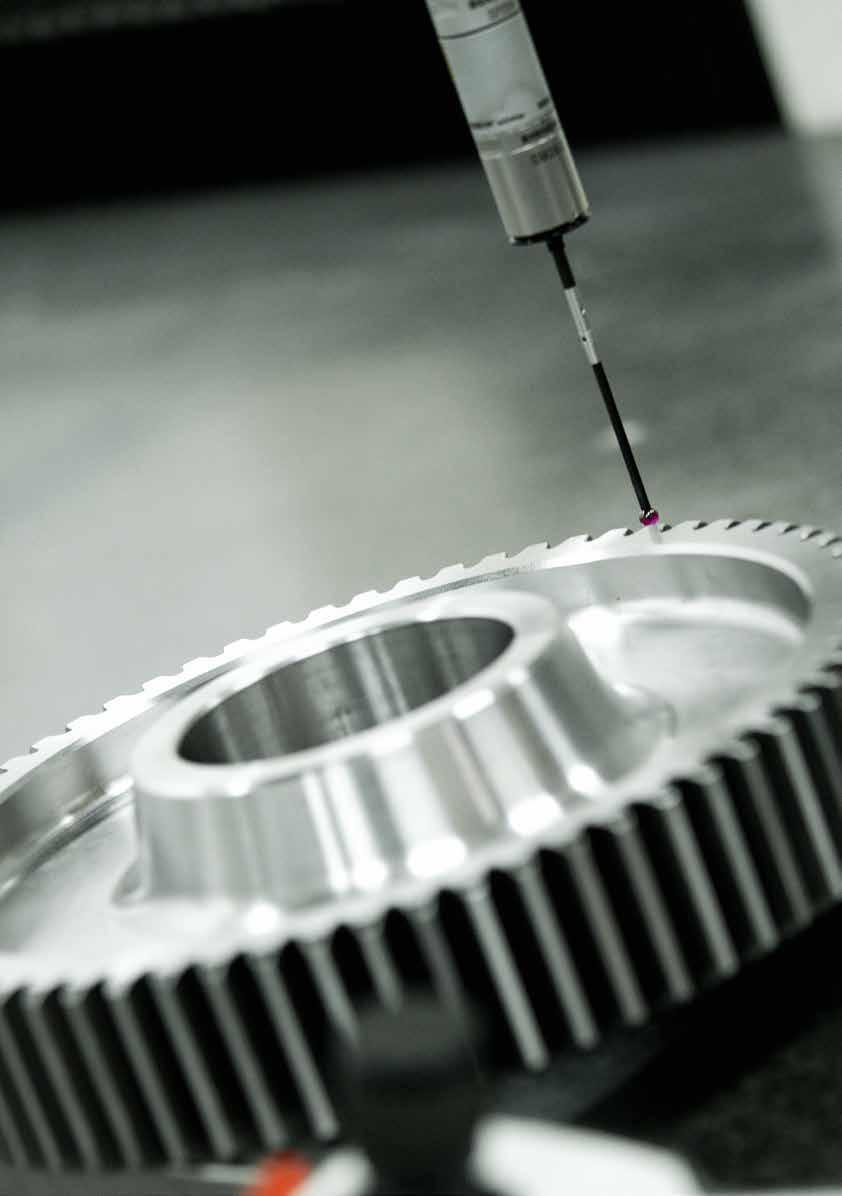

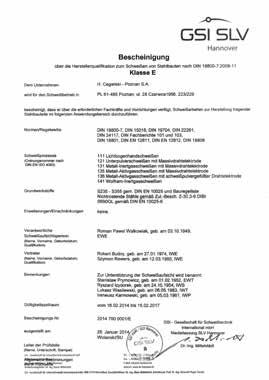

26 ZINTEGROWANY SYSTEM ZARZĄDZANIA H.CEGIELSKI POZNAŃ S.A. posiada Zintegrowany System Zarządzania obejmujący wszystkie kluczowe obszary działalności Spółki: - System Zarządzania Jakością ISO 9001, - System Zarządzania Środowiskowego ISO 14001, - System Zarządzania Bezpieczeństwem i Higieną Pracy PN-N Wdrożenie Zintegrowanego Systemu Zarządzenia rozpoczęło się od pozyskania przez Spółkę w czerwcu 1995 roku certyfikatu jakości ISO 9001 wydanego przez dwie niezależne jednostki certyfikacyjne: Germanischer Lloyd i Polski Rejestr Statków. W roku 2000 Firma uzyskała certyfikaty: Systemu Zarządzania Środowiskowego zgodnie z normą ISO oraz Systemu Zarządzania BHP zgodnie z normą PN-N H.CEGIELSKI-POZNAŃ S.A jest ponadto certyfikowany według normy OHSAS

27 27 3
