1 ETA spółka z o.o Nowy Sącz ul. Śniadeckich 8 tel/fax (18) etabiuroprojektow@poczta.onet.pl Krajowy Rejestr Sądowy nr w Sądzie Rejonowym dla Krakowa Śródmieścia XII Wydział Gospodarczy TOM I. ZAMAWIAJĄCY: Miasto Nowy Sącz ul. Rynek Nowy Sącz OBIEKT: Szkoła Podstawowa nr 2, ul. Jagiellońska 32, filia, ul. Barbackiego 34A Szkoła Podstawowa nr 3, ul. Szkolna 9, filia ul. Kochanowskiego 9 Szkoła Podstawowa nr 6, ul. Tarnowska 109 Szkoła Podstawowa nr 7, ul. Grota Roweckiego 15 Szkoła Podstawowa nr 17, Poręba Mała m. Nowy Sącz, woj. małopolskie KOD CPV: PRZEDMIOT OPRACOWANIA: Usunięcie nieprawidłowości w przewodach kominowych wynikających z dokonanych przeglądów kominiarskich (protokoły kominiarskie) Zadanie nr 2 STADIUM: Dokumentacja uproszczona BRANŻA: ARCHITEKTURA PROJEKTANT mgr inż. arch. Barbara Michniewicz upr. UAN.7342/76/91 do wykonywania samodzielnej funkcji projektanta w specjalności architektonicznej tech. bud. Mariusz Surma OPRACOWAŁ DATA I PODPIS kwiecień 2012r. tech. bud. Piotr Jarosz kwiecień 2012r. kwiecień 2012r. EGZ.NR.1

2 SPIS ZAWARTOŚCI Strona tytułowa - str. 1 Spis zawartości - str. 2 I. ZAŁĄCZNIKI FORMALNO-PRAWNE Oświadczenie projektanta - str. 3 Uprawnienia projektanta - str. 4 II. CZĘŚĆ OPISOWA Opis techniczny - str Informacja BIOZ - str III. CZĘŚĆ RYSUNKOWA Szkoła Podstawowa nr 2: -Rys. nr 1 Rzut dachu schemat rozmieszczenia kominów - str. 26 -Rys. nr 2 - Rzut dachu schemat rozmieszczenia kominów (filia) - str. 27 -Opinia kominiarska - str Szkoła Podstawowa nr 3: -Rys. nr 3 Rzut dachu schemat rozmieszczenia kominów - str. 37 -Rys. nr 4 - Rzut dachu schemat rozmieszczenia kominów (filia) - str. 38 -Opinia kominiarska - str Szkoła Podstawowa nr 6: -Rys. nr 5 Rzut dachu schemat rozmieszczenia kominów - str. 45 -Opinia kominiarska - str Szkoła Podstawowa nr 7: -Rys. nr 6 Rzut dachu schemat rozmieszczenia kominów - str. 55 -Opinia kominiarska - str Szkoła Podstawowa nr 17: -Rys. nr 7 Rzut dachu schemat rozmieszczenia kominów - str. 62 -Opinia kominiarska - str Rys. nr 8 Schemat wykonania nowych pionów wentylacyjnych - str. 67 -Rys. nr 9 Schemat wykonania komina murowanego - str. 68 Karta katalogowa wkład kominowy z rury chromoniklowej - str. 69

3 OŚWIADCZENIE PROJEKTANTA Nowy Sącz, kwiecień 2012r. Oświadczam że opracowanie projektowe pn.: Dokumentacja uproszczona Usunięcie nieprawidłowości w przewodach kominowych wynikających z dokonanych przeglądów kominiarskich (protokoły kominiarskie) w budynkach: Szkoła Podstawowa nr 2, ul. Jagiellońska 32, filia - ul. Barbackiego 34A, Szkoła Podstawowa nr 3, ul. Szkolna 9, filia ul. Kochanowskiego 9, Szkoła Podstawowa nr 6, ul. Tarnowska 109, Szkoła Podstawowa nr 7, ul. Grota Roweckiego 15, Szkoła Podstawowa nr 17, Poręba Mała, m. Nowy Sącz, woj. małopolskie została opracowana zgodnie z obowiązującymi przepisami techniczno - prawnymi, zasadami wiedzy i sztuki technicznej oraz Rozporządzeniem Ministra Infrastruktury z dnia 3 lipca 2003r. w sprawie szczegółowego zakresu i formy projektu budowlanego (Dz.U z późn. zmianami). PROJEKTANT DATA I PODPIS mgr inż. arch. Barbara Michniewicz upr. UAN.7342/76/91 do wykonywania samodzielnej funkcji projektanta w specjalności architektonicznej kwiecień 2012r. OPRACOWAŁ tech. bud. Mariusz Surma kwiecień 2012r. tech. bud. Piotr Jarosz kwiecień 2012r.

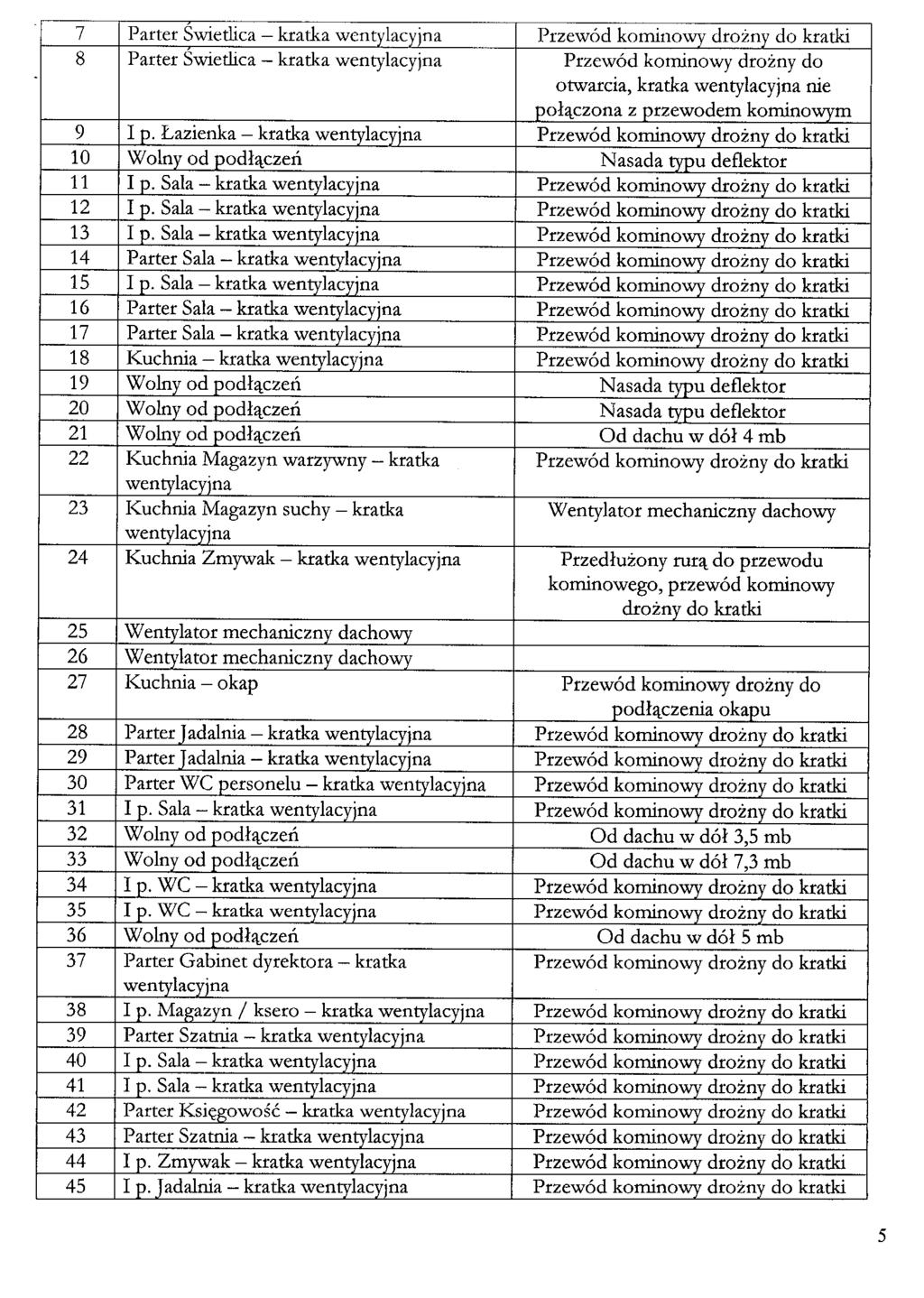

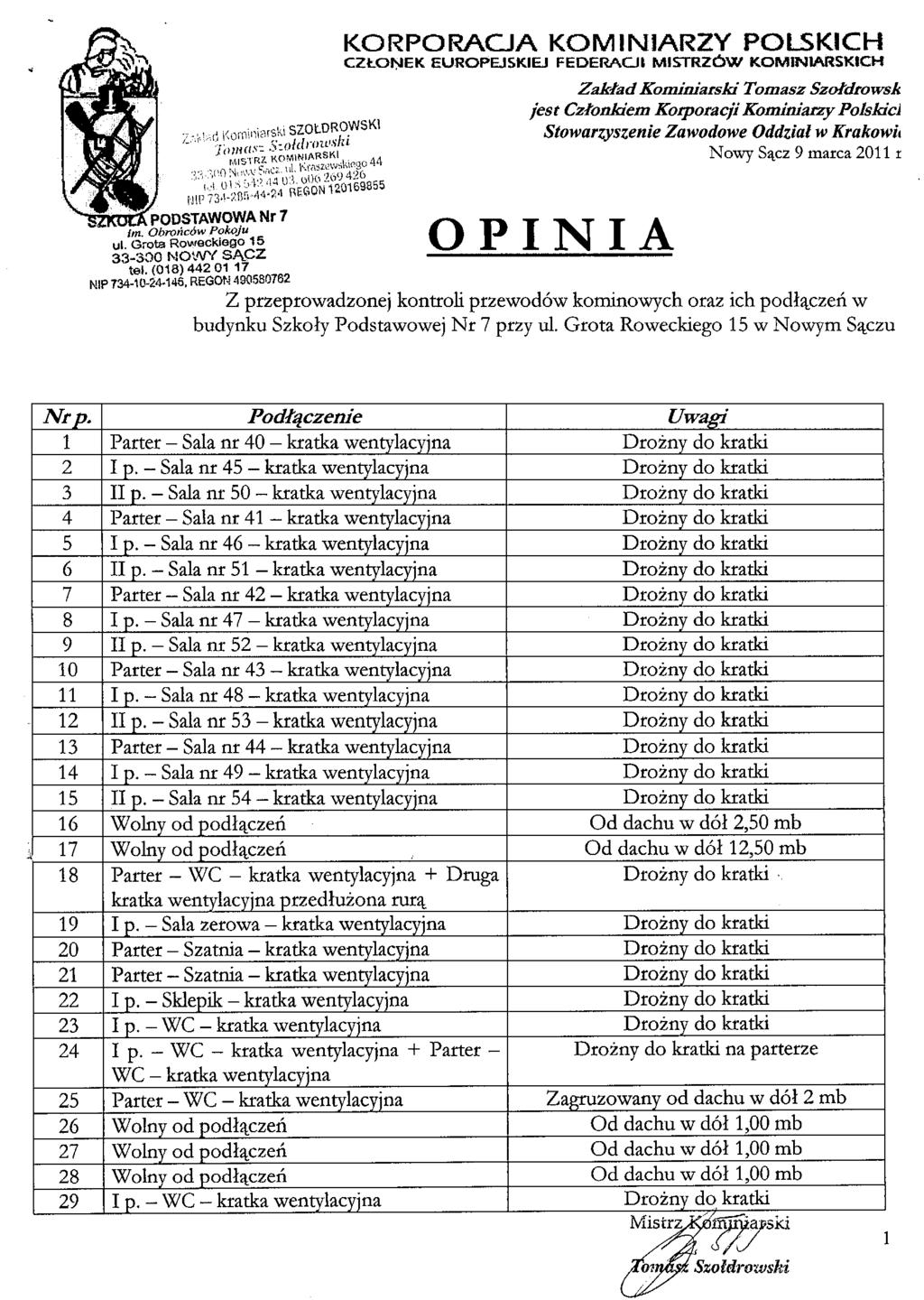

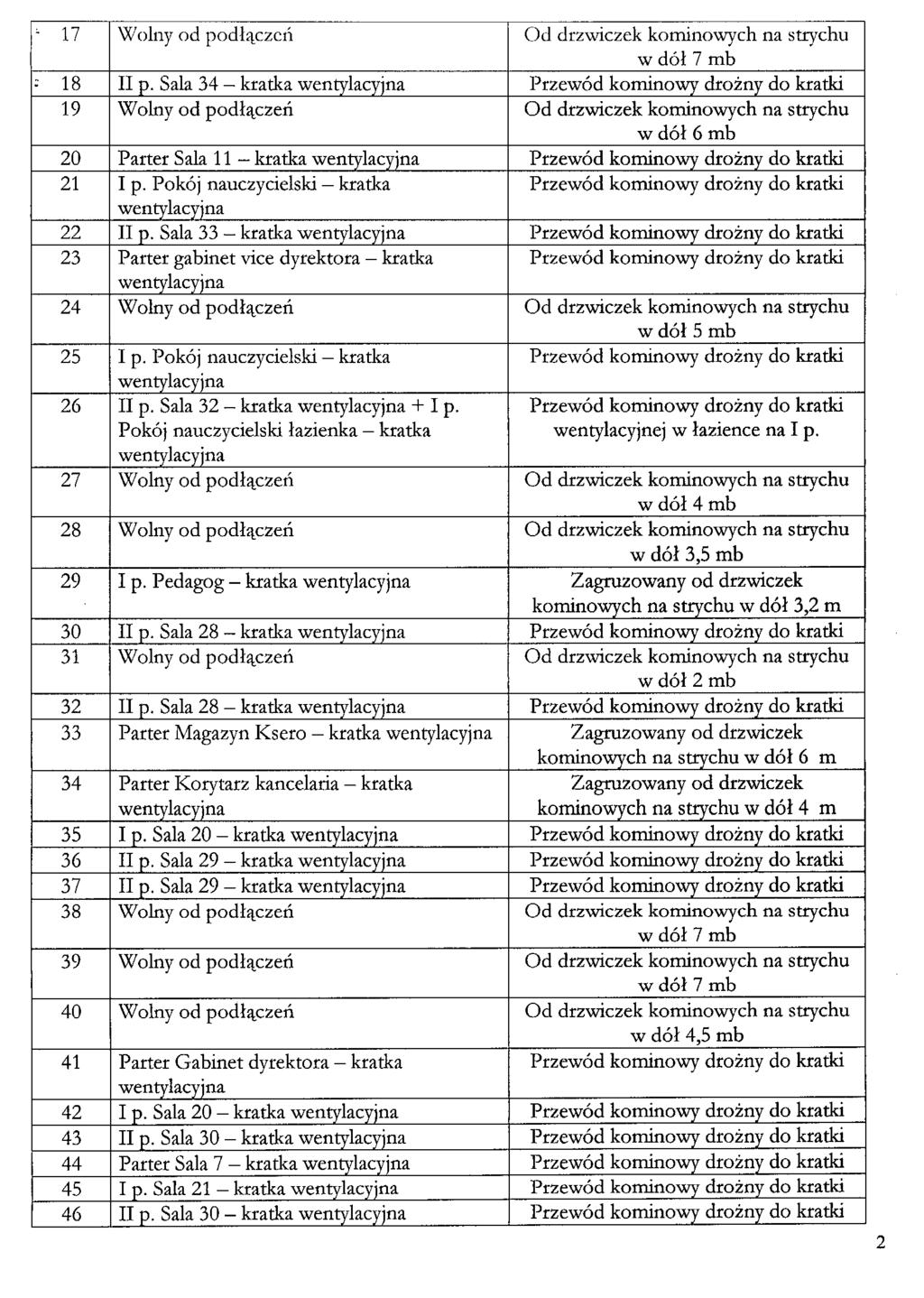

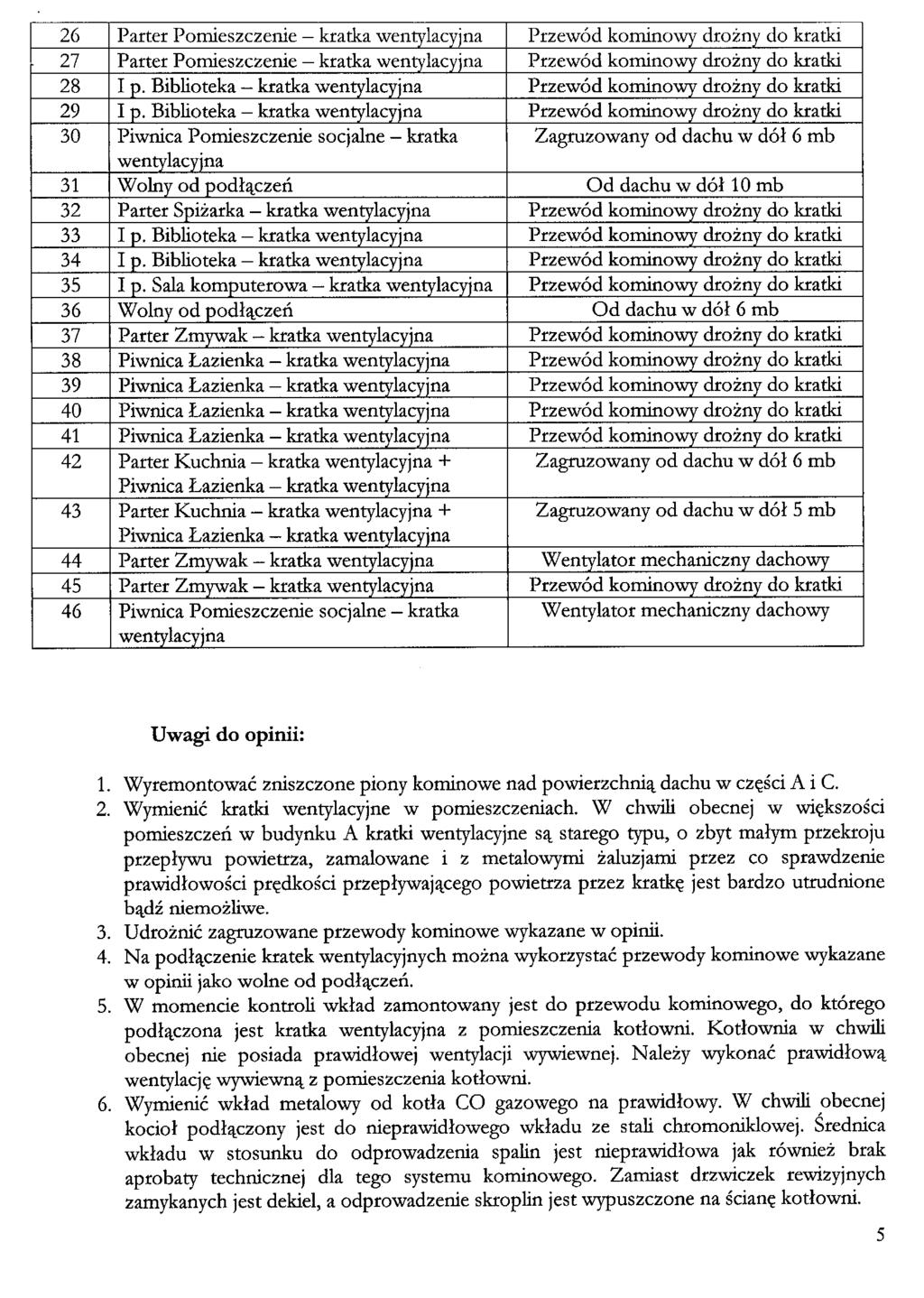

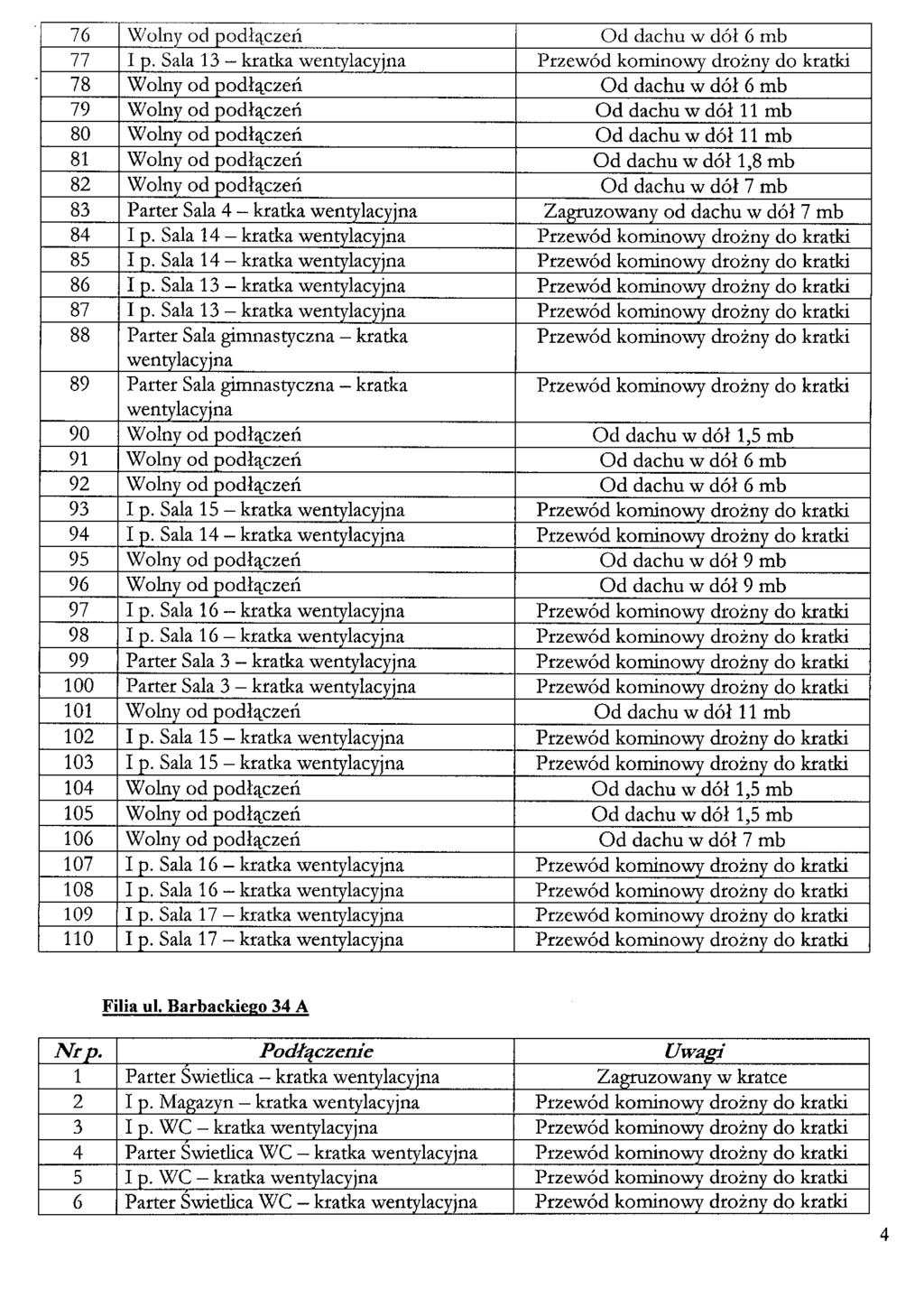

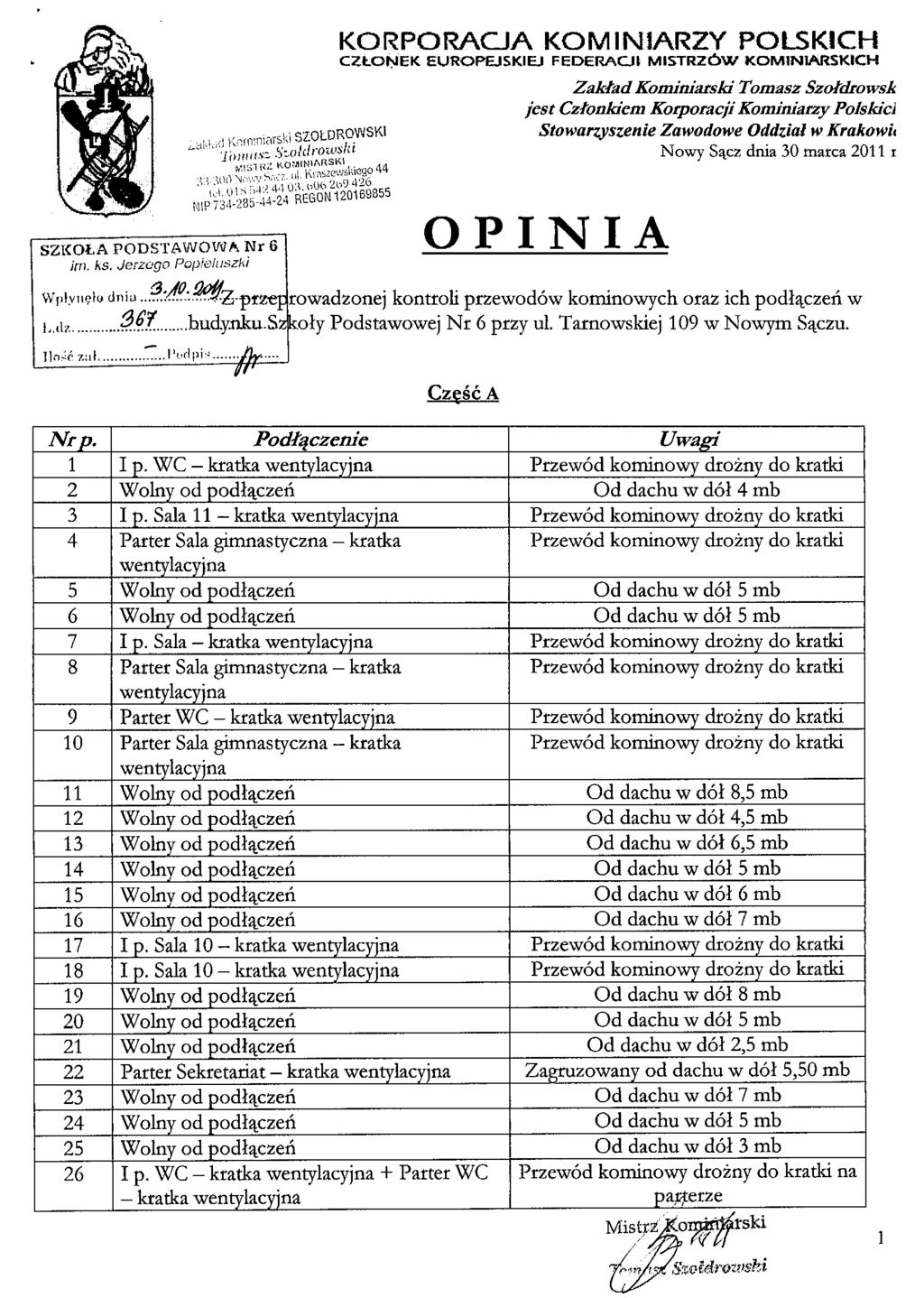

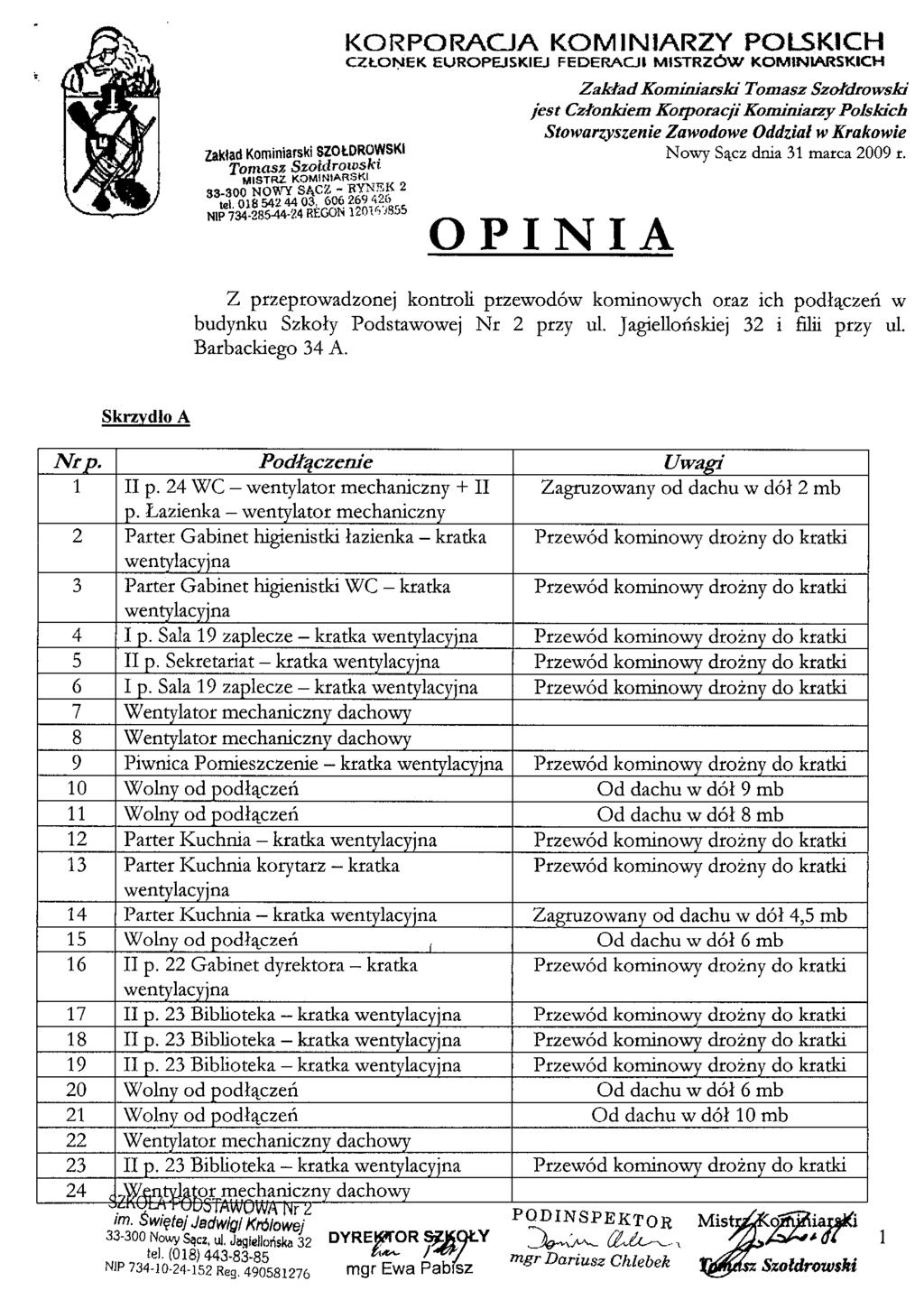

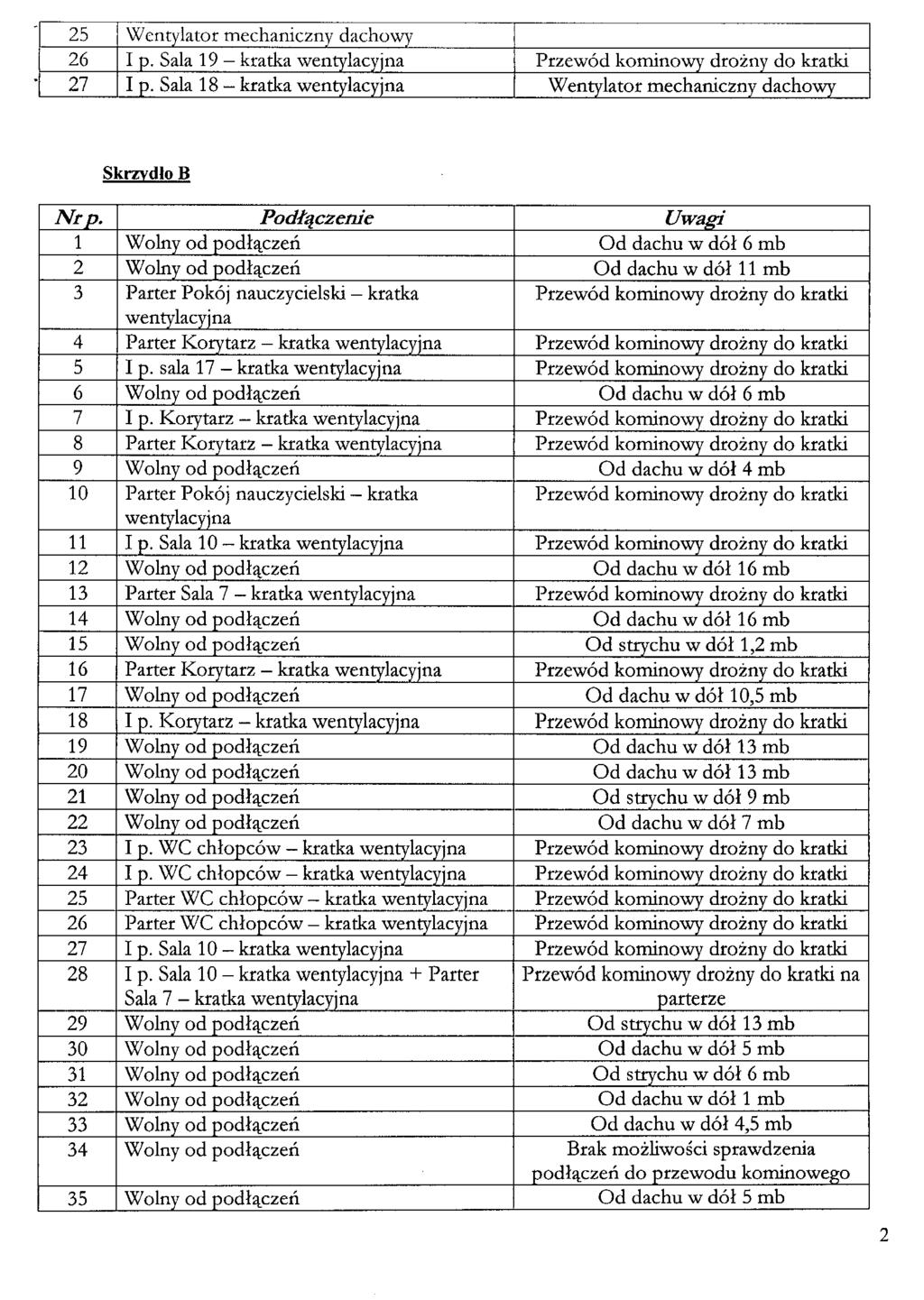

4 ZADANIE NR 2 II. CZĘŚĆ OPISOWA OPIS TECHNICZNY 1. PODSTAWA OPRACOWANIA Umowa zawarta z Inwestorem Uzgodnienia z Inwestorem Wizja lokalna i inwentaryzacja architektoniczna stanu istniejącego Dokumentacje archiwalne obiektów Opinie z przeprowadzonych kontroli przewodów kominowych Instrukcje i wytyczne producentów materiałów budowlanych Obowiązujące przepisy i normy budowlane PN-89/B Przewody dymowe, spalinowe i wentylacyjne murowane z cegły Wymagania techniczne i badania przy odbiorze PN-83/B Wentylacja w budynkach mieszkalnych zamieszkania zbiorowego i użyteczności publicznej Wymagania 2. PRZEDMIOT OPRACOWANIA, LOKALIZACJA Niniejsze opracowanie stanowi dokumentację techniczną w zakresie prac związanych z wykonaniem robót remontowych i udrażniających pionów kominowych w budynkach gimnazjów wynikających z opracowanych opinii z przeprowadzonych kontroli przewodów kominowych oraz ich podłączeń z 24 marca 2009r. (SP nr 17), 31 marca2009r. (SP nr 2), 20 maja 2009r. (SP nr 3), 9 marca 2011r. (SP nr 7), 30 marca 2011r. (SP nr 6) przez Zakład Kominiarski Tomasz Szołdrowski z Nowego Sącza. Lokalizacja: - Szkoła Podstawowa nr 2, ul. Jagiellońska 32, filia - ul. Barbackiego 34A, m. Nowy Sącz, - Szkoła Podstawowa nr 3, ul. Szkolna 9, filia ul. Kochanowskiego 9, m. Nowy Sącz, - Szkoła Podstawowa nr 6, ul. Tarnowska 109, m. Nowy Sącz, - Szkoła Podstawowa nr 7, ul. Grota Roweckiego 15, m. Nowy Sącz, - Szkoła Podstawowa nr 17, Poręba Mała. 3. ZAKRES ROBÓT Szkoła Podstawowa nr 2 Budynek szkoły: - Odgruzowanie pionów kominowych nr 1, 14 ( A ), 44, 73, 83 ( B ), - Demontaż nieprawidłowo podłączonych kratek wentylacyjnych do pionów nr 1 ( A ), 28 ( B ),

5 - Wykonanie nowych pionów kominowych z rur wentylacyjnych stalowych w pom. : II piętro ( A ) łazienka, I piętro ( B ) sala 10, - Remont z częściową wymianą istniejących pionów kominowych z rur stalowych i wyprowadzeniem nad dach nr: 3,4,5,7/, 10/, 11/, 16/, 18/, 23,24,25,26,27,28/ 36,37,38,39,40/, 42/, 44,45,46/, 48/, 50/, 57,58,59,60,61,62/66/68,69/, 70,71/, 73/, 74/, 75/, 77/, 90/, 93,94/, 99,100/, 102,103/, 107,108,109,110/ z jednoczesnym przesunięciem pionów 36,37,38,39,40/, 42/, - Wymiana wkładów z rur chromoniklowych do pieców CO w pom. kotłowni, pion nr 55, 56, Filia: - Odgruzowanie pionów kominowych nr 1, - Podpięcie kratki wentylacyjnej w pom. świetlicy parter do przewodu nr 8. - Uprzątnięcie miejsc i wywiezienie gruzu Szkoła Podstawowa nr 3: Budynek szkoły: - Odgruzowanie pionów kominowych nr 9, 15, 29, 33, 34, 49, - Demontaż wentylatora mechanicznego na pionie nr 12, - Impregnacja więźby dachowej środkami ochrony p.poż., - Przepięcie kratki wentylacyjnej w sali 32 IIp. z przewodu nr 26 z doprowadzeniem do wolnego przewodu nr 27, - Wykonanie czap kominowych na kominach murowanych, piony nr 8,9,10/ i 18,19,20,21/, Filia: - Wymiana wkładu z rury chromoniklowej do pieca CO w pom. kotłowni, pion nr 1, - Odpięcie kanału odpowietrzającego od pionu wentylacyjnego nr 4, - Odpięcie kanału kuchni kaflowej na poddaszu od pionu wentylacyjnego nr 8, - Zaizolowanie istniejącego pionu kominowego z rury stalowej, pion nr 3 Ip. korytarz, - Przepięcie kratki wentylacyjnej w pok. nauczycielskim Ip. z przewodu nr 8 z doprowadzeniem do wolnego przewodu nr 7, - Uprzątnięcie miejsc i wywiezienie gruzu Szkoła Podstawowa nr 6 - Odgruzowanie pionów kominowych nr 22, 31, 32, 35 ( A ), 9, 30, 42, 43 ( C ), - Demontaż nieprawidłowo podłączonych kratek wentylacyjnych do pionów nr 26, 49, 50 ( A ), 1 ( B ), 42, 43 ( C ), - Demontaż nieprawidłowego wkładu spalinowego do pieca CO w pom. kotłowni poz. piwnic, pion nr 14 ( C ) i montaż nowego wkładu spalinowego z rury chromoniklowej w pionie nr 13 ( C ), - Wykonanie wentylacji w miejscu zdemontowanego wkładu spalinowego, pion nr 14 ( C ) w pom. kotłowni piwnica, - Wymiana nieprawidłowych kratek wentylacyjnych w pomieszczeniach budynku A, - Wykonanie i montaż drabinki stalowej zewnętrznej umożliwiającej dostęp do przewodów kominowych, skrzydło A i C, - Przepięcie kratek wentylacyjnych z doprowadzeniem do wolnych przewodów parter: WC z przewodu nr 50 do 52 ( A ), spiżarka z przewodu nr 1 do 4 ( B ), I piętro: WC z przewodu nr 26 do 27, WC z przewodu nr 50 do 51 ( A ), kuchnia z przewodu nr 1 do 2, łazienka z przewodu nr 1 do 3 ( B ), - Wykonanie nowych pionów kominowych z rur wentylacyjnych stalowych w pom. :

6 - Parter WC, kuchnia ( A ), kuchnia ( C ), I piętro WC ( A ), - Remont istniejących pionów kominowych murowanych ponad dachem z montażem siateczek zabezpieczających na wylotach - skrzydła A i C, piony nr: 1,2,3,4,5,6/, 7,8,9,10,11,12,13,14/, 15,16/, 17,18,19,20,21/, 22,23,24/, 25,26,27,28,29,30/, 31,32,33,34,35,36/, 37,38,39,40/, 41,42/, 43,44,45,46,47,48/, 49,50,51,52/, 53,54,55/, 56,57,58/ ( A ), 1,2/, 3,4/, 5,6,7,8,9,10,11/, 12,13,14,15,16,17,18,19,20/, 21,22/, 23,24,25,26,27/, 28,29/, 30,31,32,33,34,35,36,37,38,39,40,41,42,43/ 44,45,46/ ( C ), - Uprzątnięcie miejsc i wywiezienie gruzu Szkoła Podstawowa nr 7 - Odgruzowanie pionów kominowych nr 25, 38, 55, 56, 67, 79, 91, 94, - Demontaż nieprawidłowo podłączonych kratek wentylacyjnych do pionów nr 24, 79, 89, - Przepięcie kratki wentylacyjnej z doprowadzeniem do wolnego przewodu Ip. WC z przewodu nr 24 do 26, parter kuchnia z przewodu nr 79 do 78, - Wymiana istniejących pionów kominowych z rur żeliwnych na stalowe izolowane z wyprowadzeniem nad dach, przewody nr 41, 47, - Wykonanie nowego pionu kominowego z rur wentylacyjnych stalowych w pom.: Ip. korytarz, - Remont istniejących pionów kominowych murowanych ponad dachem, piony nr: 1,2,3/, 4,5,6/, 7,8,9/ 10,11,12/, 13,14,15,16/, 17,18,19/, 20,21,22/, 23,24,25,26,27,28,29/, 30,31,32,33/, 34,35,36,37/, 38,39,40/, 42,43,44,45,46/, 51/, 52,53,54,55/, 56,57/, 58,59,60,61/, 62,63,64,65,66,67/, 68,69,71/, 72,73,74,75,76,77/, 78,79,80/, 81,82,83,84,85/, 86,87/, 89,90,91/, 92,93,94,95,96/, 98,99,100,101/, - Uprzątnięcie miejsc i wywiezienie gruzu Szkoła Podstawowa nr 17 - Odgruzowanie pionów kominowych nr 8, 9, 19, - Demontaż nieprawidłowo podłączonych kratek wentylacyjnych do pionów nr 1, 10, 11, 13, 20, 21, 31, 32, 33, 35, 36, 37, 38, - Wykonanie nowych pionów kominowych z rur wentylacyjnych stalowych w pom. : parter - korytarz, I piętro WC przy Sali 23, II piętro sala 27, korytarz, sala 28, korytarz, sala 30, WC przy Sali 30, gabinet pielęgniarki - Uprzątnięcie miejsc i wywiezienie gruzu 4. OPIS TECHNOLOGII WYKONANIA ROBÓT REMONTOWYCH Podane w opisach robót nr pionów kominowych zostały przyjęte z zgodnie z numeracją wykazaną w opiniach kominiarskich oraz częścią rysunkową projektu Szkoła Podstawowa nr Odgruzowanie. Udrożnienie pionów kominowych należy wykonać poprzez wykucie otworu w ścianie w miejscach zagruzowania a następnie przystąpić do odgruzowania pionu. Po zakończeniu prac otwór zamurować cegłą pełną, otynkować i pomalować farbą akrylową.

7 Demontaż kratek. W wykazanych poniżej pomieszczeniach zdemontować kratki wentylacyjne i zamurować otwory: Budynek szkoły: Ip. - sala 10 z przewodu nr 28 ( B ), IIp. - łazienka z przewodu nr 1 ( A ), Zamurowane miejsca otynkować i pomalować farbą akrylową Podpięcia do istniejących pionów kominowych. Filia W pomieszczeniu świetlicy na poziomie parteru wykonać wpięcie kratki wentylacyjnej do przewodu kominowego nr 8 poprzez przebicie otworu w ścianie na wysokości 15 cm pod sufitem, obsadzenie kratki a następnie otynkowanie i wymalowanie miejsca podłączenia Nowe piony kominowe. W pomieszczeniach w których zostały zdemontowane nieprawidłowo zamontowane kratki a nie ma możliwości podpięcia do wolnych przewodów należy wykonać nowe piony wentylacyjne (numeracja wg. części rysunkowej). Budynek szkoły: I piętro - ( B ) sala 10 pion nr 28A, II piętro: ( A ) łazienka pion nr 1A. Wentylację pomieszczeń zapewnić poprzez wykucie bruzd pionowych w ścianach, wstawienie rur wentylacyjnych stalowych fi 150mm i zabudowanie ich płytami gipsowokartonowymi na ruszcie stalowym. Rury mocowane do ściany na uchwytach mocujących fi 150mm. Obudowę z płyt pomalować farbą akrylową. Przejścia przewodów przez przegrody oddzielenia pożarowego należy wykonać w sposób szczelny i nie obniżający odporności ogniowej tych przeszkód. W pomieszczeniach wentylowanych do przewodów kominowych zamontować kratki wentylacyjne na wys. 15 cm pod sufitem. W przestrzeni strychowej oraz powyżej połaci dachowej piony z rur stalowych ocieplić warstwą wełny lamelowanej gr. 5cm, jednostronnie pokrytej zbrojoną folią aluminiową, samoprzylepną. Na tak wykonanej izolacji termicznej wykonać płaszcz ochronny z blachy stalowej powlekanej. Wyloty nowych kominów ponad dachem zakończyć nadstawami typu turbowent w sposób umożliwiający ich demontaż. Wyloty przewodów powinny znajdować się co najmniej 0,30m wyżej od powierzchni dachu oraz w odległości mierzonej w kierunku poziomym od tej powierzchni co najmniej 1,0m. U podstawy kominów wykonać obróbki blacharskie z blachy stalowej powlekanej gr. min. 0,5mm. Należy zwrócić szczególną uwagę na zabezpieczenie masami silikonowymi powierzchni styku obróbek z połacią dachu Remont i wymiana pionów wentylacyjnych. Z uwagi na nieprawidłowe wykonanie pionów w części strychowej i ponad dachem projektuje się ich częściową wymianą i dostosowanie do wymagań Remont nieprawidłowo wykonanych istniejących pionów wentylacyjnych z rur stalowych w budynku szkoły - piony nr: 3,4,5,7/, 10/, 11/, 16/, 18/, 23,24,25,26,27,28/ 36,37,38,39,40/, 42/, 44,45,46/, 48/, 50/, 57,58,59,60,61,62/66/68,69/, 70,71/, 73/, 74/, 75/, 77/, 90/, 93,94/, 99,100/, 102,103/, 107,108,109,110 należy wykonać poprzez zdemontowanie daszków z blachy ponad dachem oraz przycięcie rur wentylacyjnych poniżej połaci dachu a następnie wydłużenie pionów wentylacyjnych do wymaganej długości ponad

8 dachem z zastosowaniem rur wentylacyjnych stalowych fi 150mm. Jednocześnie należy dokonać przesunięcia nieprawidłowo ustawionych pionów 36,37,38,39,40/, 42/. W przestrzeni strychowej oraz powyżej połaci dachowej piony z rur stalowych na całej długości ocieplić warstwą wełny lamelowanej gr. 5cm, jednostronnie pokrytej zbrojoną folią aluminiową, samoprzylepną. Na tak wykonanej izolacji termicznej wykonać płaszcz ochronny z blachy stalowej powlekanej. Wyloty kominów ponad dachem zakończyć nadstawami typu turbowent w sposób umożliwiający ich demontaż. Przewody biegnące w bezpośredniej odległości od siebie można powyżej połaci dachowej wykończyć wspólnym płaszczem z blachy stalowej powlekanej i obróbką blacharską. Wyloty przewodów powinny znajdować się co najmniej 0,30m wyżej od powierzchni dachu oraz w odległości mierzonej w kierunku poziomym od tej powierzchni co najmniej 1,0m. U podstawy kominów wykonać obróbki blacharskie z blachy stalowej powlekanej gr. min. 0,5mm. Należy zwrócić szczególną uwagę na zabezpieczenie masami silikonowymi powierzchni styku obróbek z połacią dachu Wymiana wkładów kominowych spalinowych do pieców CO. Należy dokonać wymiany nieprawidłowych wkładów spalinowych doprowadzonych do kotłowni na parterze - piony nr 55 i 56. System wkładów kominowych (SWK) to jednościenne wkłady kominowe i przewody spalinowe, wykonane w całości ze stali chromoniklowej kwasoodpornej w gatunku wg DIN17441 (00H170N14M2 wg PN-71/H-86020). Zabezpieczają wewnętrzne powierzchnie ceramicznych przewodów kominowych odprowadzających mokre spaliny z urządzeń grzewczych olejowych lub gazowych przed ich destrukcyjnym działaniem. Maksymalna temperatura pracy 450 C. System wkładów kominowych <SWK> pozwala na przystosowanie starych istniejących kominów do nowych specyficznych warunków pracy. Poszczególne elementy systemu kominowego łączone są przez włożenie jednej części elementu -nypla w drugą roztłoczoną część elementu kielicha. Dzięki połączeniu kielichowemu otrzymujemy szczelną i sztywną konstrukcję wkładu kominowego. Sposób łączenia elementów umożliwia prawidłowy spływ skroplin po ścianach wkładu kominowego, do miski odprowadzającej skropliny. Elementy systemu: daszek kominowy, kołnierz przeciwdeszczowy, płyta dachowa, rura prosta, podpora pośrednia, obejma ustalająca, trójnik 90, wyczystka, drzwiczki, miska z odprowadzeniem kondensatu, rozeta, rura teleskopowa, kolano nastawne Czynności wstępne: Dobrać parametry nowego komina tj. średnicę i wysokość komina oraz średnicę i długość odcinka łączącego kocioł z kominem (czopucha). Należy uwzględnić zalecenia producenta kotła grzewczego. Dla istniejącej kotłowni w opracowaniu projektowym przyjęto SWK o średnicy 250mm i gr. blachy 0,8mm. Przed przystąpieniem do montażu wkładu kominowego, należy zdemontować istniejący nieprawidłowo wykonany wkład z rur stalowych a następnie starannie oczyścić wnętrze komina z obluzowanych fragmentów ceramicznych i nadmiaru produktów spalania. Sprawdzić czy przekrój komina istniejącego jest wystarczający, aby można było zainstalować <SWK> (np. przy pomocy 1m odcinka rury o identycznej jak komin średnicy. Montaż: W pomieszczeniu kotłowni wykonać otwory w części dolnej komina ceramicznego umożliwiające zainstalowanie dolnych elementów wkładu (wyczystka, trójnik, odskraplacz), oraz w miejscach instalacji dodatkowych kształtek rewizyjnych, ewentualnych przegięć i

9 niedrożności przewodu kominowego. Wykonać odpowiednią podstawę w kominie, na której będzie bazowany wkład <SWK>. W osi przewodu kominowego centrycznie i stabilnie od dołu umieścić kolejno: miskę z odskraplaczem, wyczystkę, odcinek rury łączącej rurę prostą i trójnik. Uwaga: Wszystkie elementy wkładu kominowego montujemy wsuwając koniec rury z nawalcowanym rowkiem w kielich, zawsze kielichem do góry. Elementy długościowe tj. rury proste muszą być wprowadzane do przewodu kominowego od góry. Jako pierwszą do komina wprowadzamy rurę z uchwytami montażowymi, do której należy przymocować odpowiedniej długości i wytrzymałości linki. Przytrzymujemy ją w kominie na wysokości umożliwiającej zamontowanie następnej rury. Po zamontowaniu drugiej rury opuszczamy linki tak aby, można było zamontować kolejną rurę. Stosując tę technikę do przewodu kominowego wprowadzamy rury, do momentu połączenia się ich z trójnikiem. W przypadku stosowania kolan nastawnych po ustaleniu właściwego kąta należy przed montażem wewnątrz kolana, lub po montażu zewnątrz kolana uszczelnić wszystkie łączenia segmentów za pomocą silikonu wysokotemperaturowego. Długość rur powinna być tak dobrana, aby górna krawędź wkładu kominowy znajdowała się 2 5 cm poniżej czapy komina ceramicznego. Zamontować na kominie nakładkę kominową z kompensacją i przewietrzaniem oraz daszek chroniący przed opadami atmosferycznymi. Na rurę daszka nasunąć nakładkę i całość wsunąć w ostatnią rurę wkładu kominowego. W wyczystce zamontować drzwiczki. W przypadku dużej grubości muru zamontować przedłużenie wyczystki. Zamurować wszystkie wykonane wcześniej otwory w kominie. Należy kategorycznie unikać kontaktu zaprawy murarskiej z elementami wkładu kominowego, stosując wełnę jako przekładkę między wyczystką, miską i trójnikiem a ścianą komina. Usytuowanie trójnika uzależnione jest od sposobu poprowadzenia czopucha z pieca. Zamknięcie wyczystki powinno być tak ustawione, aby była możliwość swobodnego dostępu do wyczystki. Skropliny powinny być odprowadzane do neutralizatora skroplin, szczelnego pojemnika lub bezpośrednio do kanalizacji. W przypadku skracania rury, należy rurę obcinać po przeciwnym końcu niż kielich, narzędziem przeznaczonym do materiałów nierdzewnych, jak również precyzyjnie ogratować, tak aby nie uszkodzić uszczelki podczas montażu Szkoła Podstawowa nr Odgruzowanie. Udrożnienie pionów kominowych należy wykonać poprzez wykucie otworu w ścianie w miejscach zagruzowania a następnie przystąpić do odgruzowania pionu. Po zakończeniu prac otwór zamurować cegłą pełną, otynkować i pomalować farbą akrylową Demontaż wentylatora W budynku szkoły w celu umożliwienia dostępu do komina należy zdemontować wentylator mechaniczny znajdujący się na pionie wentylacyjnym nr 12. W jego miejsce zamontować nadstawę typu turbowent na podstawie kwadratowej w sposób umożliwiający jej demontaż lub otwieranie Odpięcie kanału odpowietrzającego

10 W budynku fili szkoły w celu zapewnienia prawidłowej pracy wentylacji należy odłączyć kanał odpowietrzający kanalizacji sanitarnej znajdujący się na pionie nr 4. Kanał odpowietrzający przedłużyć odcinkiem rury pcw i wpiąć do wolnego przewodu nr Odpięcie kanału dymowego W budynku fili szkoły w celu zapewnienia prawidłowej pracy wentylacji należy odłączyć nieużytkowany kanał dymowy kuchni kaflowej znajdujący się na poziomie poddasza w pom. kuchni - pion nr Podpięcia do istniejących pionów kominowych. Budynek szkoły W sali 32 na poziomie II piętra wykonać przepięcie kratki wentylacyjnej z pionu nr 26 do wolnego przewodu kominowego nr 27 poprzez przebicie otworu w ścianie na wysokości 15 cm pod sufitem, obsadzenie kratki a następnie otynkowanie i wymalowanie miejsca podłączenia Czapy kominowe. Budynek szkoły Z uwagi na brak czap kominowych lub innych systemów odprowadzania wody z głowic kominowych na pionach kominowych nr 8,9,10 i 18,19,20,21 należy wykonać na nich czapy kominowy betonowe zbrojoną siatką z prętów stalowych. Czapy kominowe powinny posiadać kapinosy i wystawać min. 5cm poza lico komina. Uwaga! Przed przystąpieniem do prac należy wcześniej zdemontować istniejącą instalację odgromową, którą po zakończeniu prac należy ponownie zamontować na wyremontowanych kominach Remont pionu wentylacyjnego. Budynek fili szkoły Podłączenie rurą kratki wentylacyjnej przez przestrzeń klatki schodowej wykonać w sposób zapewniający szczelność i izolację. W przestrzeni strychowej pion kominowy nr 3 z rury stalowej ocieplić warstwą wełny lamelowanej gr. 5cm, jednostronnie pokrytej zbrojoną folią aluminiową, samoprzylepną. Na tak wykonanej izolacji termicznej wykonać płaszcz ochronny z blachy stalowej ocynkowanej Wymiana wkładu kominowego spalinowego do pieca CO. Budynek fili szkoły Należy dokonać wymiany nieprawidłowego wkładu spalinowego doprowadzonego do kotłowni pion kominowy nr 1. System wkładów kominowych (SWK) to jednościenne wkłady kominowe i przewody spalinowe, wykonane w całości ze stali chromoniklowej kwasoodpornej w gatunku wg DIN17441 (00H170N14M2 wg PN-71/H-86020). Zabezpieczają wewnętrzne powierzchnie ceramicznych przewodów kominowych odprowadzających mokre spaliny z urządzeń grzewczych olejowych lub gazowych przed ich destrukcyjnym działaniem. Maksymalna temperatura pracy 450 C. System wkładów kominowych <SWK> pozwala na przystosowanie starych istniejących kominów do nowych specyficznych warunków pracy.

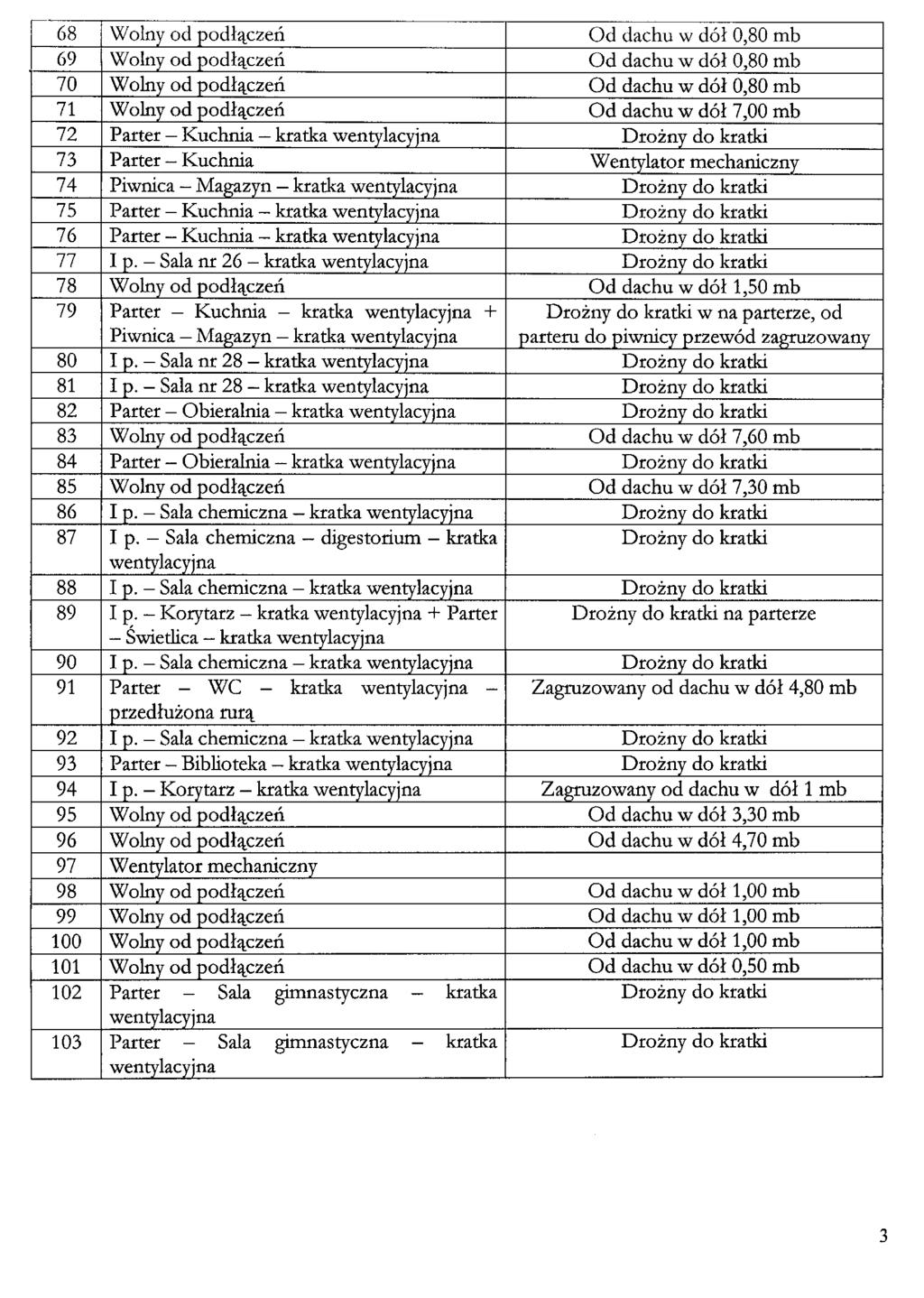

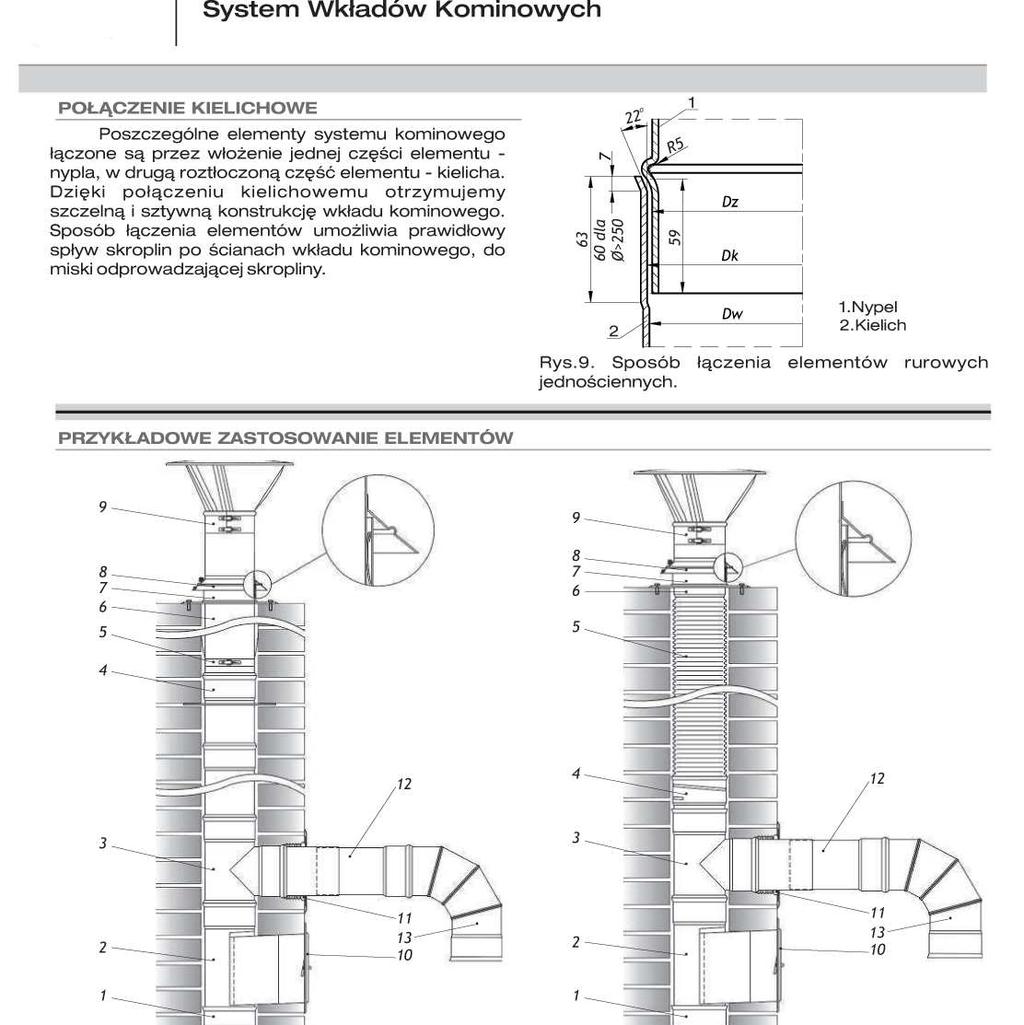

11 Poszczególne elementy systemu kominowego łączone są przez włożenie jednej części elementu -nypla w drugą roztłoczoną część elementu kielicha. Dzięki połączeniu kielichowemu otrzymujemy szczelną i sztywną konstrukcję wkładu kominowego. Sposób łączenia elementów umożliwia prawidłowy spływ skroplin po ścianach wkładu kominowego, do miski odprowadzającej skropliny. Elementy systemu: daszek kominowy, kołnierz przeciwdeszczowy, płyta dachowa, rura prosta, podpora pośrednia, obejma ustalająca, trójnik 90, wyczystka, drzwiczki, miska z odprowadzeniem kondensatu, rozeta, rura teleskopowa, kolano nastawne Czynności wstępne: Dobrać parametry nowego komina tj. średnicę i wysokość komina oraz średnicę i długość odcinka łączącego kocioł z kominem (czopucha). Należy uwzględnić zalecenia producenta kotła grzewczego. Dla istniejącej kotłowni w opracowaniu projektowym przyjęto SWK o średnicy 150mm i gr. blachy 0,6mm. Przed przystąpieniem do montażu wkładu kominowego, należy zdemontować istniejący nieprawidłowo wykonany wkład z rur stalowych a następnie starannie oczyścić wnętrze komina z obluzowanych fragmentów ceramicznych i nadmiaru produktów spalania. Sprawdzić czy przekrój komina istniejącego jest wystarczający, aby można było zainstalować <SWK> (np. przy pomocy 1m odcinka rury o identycznej jak komin średnicy. Montaż: W pomieszczeniu kotłowni wykonać otwory w części dolnej komina ceramicznego umożliwiające zainstalowanie dolnych elementów wkładu (wyczystka, trójnik, odskraplacz), oraz w miejscach instalacji dodatkowych kształtek rewizyjnych, ewentualnych przegięć i niedrożności przewodu kominowego. Wykonać odpowiednią podstawę w kominie, na której będzie bazowany wkład <SWK>. W osi przewodu kominowego centrycznie i stabilnie od dołu umieścić kolejno: miskę z odskraplaczem, wyczystkę, odcinek rury łączącej rurę prostą i trójnik. Uwaga: Wszystkie elementy wkładu kominowego montujemy wsuwając koniec rury z nawalcowanym rowkiem w kielich, zawsze kielichem do góry. Elementy długościowe tj. rury proste muszą być wprowadzane do przewodu kominowego od góry. Jako pierwszą do komina wprowadzamy rurę z uchwytami montażowymi, do której należy przymocować odpowiedniej długości i wytrzymałości linki. Przytrzymujemy ją w kominie na wysokości umożliwiającej zamontowanie następnej rury. Po zamontowaniu drugiej rury opuszczamy linki tak aby, można było zamontować kolejną rurę. Stosując tę technikę do przewodu kominowego wprowadzamy rury, do momentu połączenia się ich z trójnikiem. W przypadku stosowania kolan nastawnych po ustaleniu właściwego kąta należy przed montażem wewnątrz kolana, lub po montażu zewnątrz kolana uszczelnić wszystkie łączenia segmentów za pomocą silikonu wysokotemperaturowego. Długość rur powinna być tak dobrana, aby górna krawędź wkładu kominowy znajdowała się 2 5 cm poniżej czapy komina ceramicznego. Zamontować na kominie nakładkę kominową z kompensacją i przewietrzaniem oraz daszek chroniący przed opadami atmosferycznymi. Na rurę daszka nasunąć nakładkę i całość wsunąć w ostatnią rurę wkładu kominowego. W wyczystce zamontować drzwiczki. W przypadku dużej grubości muru zamontować przedłużenie wyczystki. Zamurować wszystkie wykonane wcześniej otwory w kominie. Należy kategorycznie unikać kontaktu zaprawy murarskiej z elementami wkładu kominowego, stosując wełnę jako przekładkę między wyczystką, miską i trójnikiem a ścianą komina. Usytuowanie trójnika uzależnione jest od sposobu poprowadzenia czopucha z pieca. Zamknięcie wyczystki powinno być tak ustawione, aby była możliwość swobodnego dostępu

12 do wyczystki. Skropliny powinny być odprowadzane do neutralizatora skroplin, szczelnego pojemnika lub bezpośrednio do kanalizacji. W przypadku skracania rury, należy rurę obcinać po przeciwnym końcu niż kielich, narzędziem przeznaczonym do materiałów nierdzewnych, jak również precyzyjnie ogratować, tak aby nie uszkodzić uszczelki podczas montażu Podpięcia do istniejących pionów kominowych. W pomieszczeniu w którym została zdemontowana nieprawidłowo zamontowana kratka a istnieje możliwości wykorzystania wolnego przewodu należy wykonać przepięcie kratki z doprowadzeniem kanałów do tego pionu (numeracja wg. części rysunkowej). Prowadzenie i podpięcia przewodów wentylacyjnych wykonać zgodnie z normą PN-89/B i PN83/B Budynek fili szkoły : I piętro - pok. nauczycielski z przewodu nr 8 do przewodu nr 7 Wentylację pomieszczenia zapewnić poprzez poprowadzenie rur wentylacyjnych stalowych ocynkowanych fi 150mm w wykutych bruzdach pionowych oraz pod kątem (max. 30 i dług. nie większej niż 2,0m) w ścianach i obudowaniu ich płytami gipsowo-kartonowymi na ruszcie stalowym. Rury mocowane do ściany na uchwytach mocujących fi 150mm. Przejścia przewodów przez przegrody oddzielenia pożarowego należy wykonać w sposób szczelny i nie obniżający odporności ogniowej tych przeszkód. W pomieszczeniach wentylowanych do nowych przewodów wentylacyjnych zamontować kratki wentylacyjne z wlotem na wys. 15 cm pod sufitem. Zamurowane miejsca i przy kratce otynkować i pomalować farbą akrylową Impregnacja więźby dachowej Z uwagi na znaczne zbliżenia przewodów kominowych do elementów drewnianej więźby dachowej w budynku szkoły należy zabezpieczyć istniejącą więźbę dachową (krokwie i kleszcze) środkami ochrony przeciw pożarowej poprzez impregnację środkiem ochronnym np. Fobos M-4 lub inny równoważnym o nie gorszych parametrach Szkoła Podstawowa nr Odgruzowanie. Udrożnienie pionów kominowych należy wykonać poprzez wykucie otworu w ścianie w miejscach zagruzowania a następnie przystąpić do odgruzowania pionu. Po zakończeniu prac otwór zamurować cegłą pełną, otynkować i pomalować farbą akrylową Wymiana wkładu kominowego spalinowego do pieca CO. Należy dokonać wymiany nieprawidłowego wkładu spalinowego doprowadzonego do kotłowni poprzez zdemontowanie rury w pionie nr 14 i zamontowanie nowego wkładu spalinowego w pionie nr 13 pom. kotłowni (poz. piwnic) skrzydło C. System wkładów kominowych (SWK) to jednościenne wkłady kominowe i przewody spalinowe, wykonane w całości ze stali chromoniklowej kwasoodpornej w gatunku wg DIN17441 (00H170N14M2 wg PN-71/H-86020). Zabezpieczają wewnętrzne powierzchnie ceramicznych przewodów kominowych odprowadzających mokre spaliny z urządzeń grzewczych olejowych lub gazowych przed ich destrukcyjnym działaniem. Maksymalna temperatura pracy 450 C.

13 System wkładów kominowych <SWK> pozwala na przystosowanie starych istniejących kominów do nowych specyficznych warunków pracy. Poszczególne elementy systemu kominowego łączone są przez włożenie jednej części elementu -nypla w drugą roztłoczoną część elementu kielicha. Dzięki połączeniu kielichowemu otrzymujemy szczelną i sztywną konstrukcję wkładu kominowego. Sposób łączenia elementów umożliwia prawidłowy spływ skroplin po ścianach wkładu kominowego, do miski odprowadzającej skropliny. Elementy systemu: daszek kominowy, kołnierz przeciwdeszczowy, płyta dachowa, rura prosta, podpora pośrednia, obejma ustalająca, trójnik 90, wyczystka, drzwiczki, miska z odprowadzeniem kondensatu, rozeta, rura teleskopowa, kolano nastawne Czynności wstępne: Dobrać parametry nowego komina tj. średnicę i wysokość komina oraz średnicę i długość odcinka łączącego kocioł z kominem (czopucha). Należy uwzględnić zalecenia producenta kotła grzewczego. Dla istniejącej kotłowni w opracowaniu projektowym przyjęto SWK o średnicy 150mm i gr. blachy 0,6mm. Przed przystąpieniem do montażu wkładu kominowego, należy zdemontować istniejący nieprawidłowo wykonany wkład z rur stalowych a następnie starannie oczyścić wnętrze komina z obluzowanych fragmentów ceramicznych i nadmiaru produktów spalania. Sprawdzić czy przekrój komina istniejącego jest wystarczający, aby można było zainstalować <SWK> (np. przy pomocy 1m odcinka rury o identycznej jak komin średnicy. Montaż: W pomieszczeniu kotłowni wykonać otwory w części dolnej komina ceramicznego umożliwiające zainstalowanie dolnych elementów wkładu (wyczystka, trójnik, odskraplacz), oraz w miejscach instalacji dodatkowych kształtek rewizyjnych, ewentualnych przegięć i niedrożności przewodu kominowego. Wykonać odpowiednią podstawę w kominie, na której będzie bazowany wkład <SWK>. W osi przewodu kominowego centrycznie i stabilnie od dołu umieścić kolejno: miskę z odskraplaczem, wyczystkę, odcinek rury łączącej rurę prostą i trójnik. Uwaga: Wszystkie elementy wkładu kominowego montujemy wsuwając koniec rury z nawalcowanym rowkiem w kielich, zawsze kielichem do góry. Elementy długościowe tj. rury proste muszą być wprowadzane do przewodu kominowego od góry. Jako pierwszą do komina wprowadzamy rurę z uchwytami montażowymi, do której należy przymocować odpowiedniej długości i wytrzymałości linki. Przytrzymujemy ją w kominie na wysokości umożliwiającej zamontowanie następnej rury. Po zamontowaniu drugiej rury opuszczamy linki tak aby, można było zamontować kolejną rurę. Stosując tę technikę do przewodu kominowego wprowadzamy rury, do momentu połączenia się ich z trójnikiem. W przypadku stosowania kolan nastawnych po ustaleniu właściwego kąta należy przed montażem wewnątrz kolana, lub po montażu zewnątrz kolana uszczelnić wszystkie łączenia segmentów za pomocą silikonu wysokotemperaturowego. Długość rur powinna być tak dobrana, aby górna krawędź wkładu kominowy znajdowała się 2,5 cm poniżej czapy komina ceramicznego. Zamontować na kominie nakładkę kominową z kompensacją i przewietrzaniem oraz daszek chroniący przed opadami atmosferycznymi. Na rurę daszka nasunąć nakładkę i całość wsunąć w ostatnią rurę wkładu kominowego. W wyczystce zamontować drzwiczki. W przypadku dużej grubości muru zamontować przedłużenie wyczystki. Zamurować wszystkie wykonane wcześniej otwory w kominie. Należy kategorycznie unikać kontaktu zaprawy murarskiej z elementami wkładu kominowego, stosując wełnę jako przekładkę między wyczystką, miską i trójnikiem a ścianą komina.

14 Usytuowanie trójnika uzależnione jest od sposobu poprowadzenia czopucha z pieca. Zamknięcie wyczystki powinno być tak ustawione, aby była możliwość swobodnego dostępu do wyczystki. Skropliny powinny być odprowadzane do neutralizatora skroplin, szczelnego pojemnika lub bezpośrednio do kanalizacji. W przypadku skracania rury, należy rurę obcinać po przeciwnym końcu niż kielich, narzędziem przeznaczonym do materiałów nierdzewnych, jak również precyzyjnie ogratować, tak aby nie uszkodzić uszczelki podczas montażu Demontaż kratek. W wykazanych poniżej pomieszczeniach zdemontować kratki wentylacyjne i zamurować otwory: Parter WC z przewodów nr 49 i 50 ( A ), spiżarka z przewodu nr 1 ( B ), kuchnia z przewodów nr 42 i 43 ( C ), I piętro WC z przewodów nr 26, 49 i 50 ( A ), kuchnia i łazienka z przewodu nr 1 ( B ), Zamurowane miejsca otynkować i pomalować farbą akrylową Wymiana kratek. W pomieszczeniach szkoły skrzydło A konieczna jest wymiana nieprawidłowych kratek wentylacyjnych na nowe o wymaganym przekroju i zapewniających prawidłowy przepływ powietrza. W miejscu zdemontowanych kratek poszerzyć otwory i założyć nowe kratki o wym. 14x14cm z siatką. Po zakończeniu prac otwory otynkować i pomalować farbą akrylową Wykonanie wentylacji Z uwagi na zdemontowanie wkładu kominowego spalinowego w pionie nr 14 i przełożenie go do pionu nr 13, powstanie wolny przewód, który można wykorzystać na wykonanie wentylacji dla pom. kotłowni (poziom piwnic, skrzydło C ). Otwory w murze po demontażu zamurować i wykonać nowy otwór na podłączenie kratki wentylacyjnej do pionu nr. 14. Kratkę o wym 14 x21,5cm zamontować na wys. 15 cm pod sufitem. Po zakończeniu prac otwory otynkować i pomalować farbą akrylową Wykonanie i montaż drabinki zewnętrznej. Z uwagi na brak bezpośredniego dostępu do kontroli i czyszczenia przewodów kominowych ponad powierzchnią dachu projektuje się zamontowanie zewnętrznych, stałych drabinek przy ścianach budynku szkoły, skrzydła A i C. Przyjęto drabinę (rozwiązanie systemowe) w wersji stalowej ocynkowanej, szczeble z otworami 30mm, zewnętrzna szerokość drabiny 520mm, wymiary podłużnic 60x20mm. Montaż dzięki połączeniom śrubowym. Długość drabin wraz z belką zejścia 8,54m i 9,66 m. W zestawie zawarte są tylne pałąki fi 70cm zabezpieczające przed spadkiem (przy wysokości pionu powyżej 5m). W przypadku zagrożenia spadkiem z wysokości przekraczającej 5 m na obiektach budowlanych, wymagane jest wyposażenie zabezpieczające przed spadkiem. Podłoże musi mieć nośność wystarczającą na przyjmowanie występujących sił i nacisków. Drabiny pionowe muszą być stabilnie zamocowane, min co 2m, należy do tego stosować kotwy murowe (systemowe), odległość drabiny od ściany 20cm. Budowa: elementy drabiny, belki zejścia, kotwy regulowane, pałąk tylny, podpory zabezpieczające. Uwaga: należy przestrzegać zasad uregulowanych w przepisach BHP oraz normą DIN i 14094, normą EN ISO

15 Podpięcia do istniejących pionów kominowych. W pomieszczeniach w których zostały zdemontowane nieprawidłowo zamontowane kratki a istnieje możliwości wykorzystania wolnych przewodów należy wykonać przepięcie kratek poprzez przebicie otworów do sąsiedniego wolnego kanału ( A i B ) i doprowadzeniem kanałem do wolnego pionu ( B ) - numeracja wg. części rysunkowej. Prowadzenie i podpięcia przewodów wentylacyjnych wykonać zgodnie z normą PN-89/B i PN83/B Parter: WC do pionu 52 ( A ), spiżarka do pionu 4 ( B ), - I piętro: WC do pionu nr 27, WC do pionu nr 51 ( A ), kuchnia do pionu nr 2, łazienka do pionu nr 3 ( B ). Wentylację pomieszczenia ( spiżarka B ) zapewnić poprzez poprowadzenie rur wentylacyjnych stalowych ocynkowanych fi 150mm w wykutych bruzdach pionowych oraz pod kątem (max. 30 i dług. nie większej niż 2,0m) w ścianach i obudowaniu ich płytami gipsowo-kartonowymi na ruszcie stalowym. Rury mocowane do ściany na uchwytach mocujących fi 150mm. Obudowę z płyt pomalować farbą akrylową. Przejścia przewodów przez przegrody oddzielenia pożarowego należy wykonać w sposób szczelny i nie obniżający odporności ogniowej tych przeszkód. W pomieszczeniach wentylowanych do nowych przewodów wentylacyjnych zamontować kratki wentylacyjne z wlotem na wys. 15 cm pod sufitem. Zamurowane miejsca i przy kratce otynkować i pomalować farbą akrylową Nowe piony kominowe. W pomieszczeniach w których zostały zdemontowane nieprawidłowo zamontowane kratki a nie ma możliwości podpięcia do wolnych przewodów należy wykonać nowe piony wentylacyjne (numeracja wg. części rysunkowej). Parter WC pion nr 49B ( A ), kuchnia piony nr 42A i 43A ( C ), I piętro - WC pion nr 49A ( A ), Wentylację pomieszczeń zapewnić poprzez wykucie bruzd pionowych w ścianach, wstawienie rur wentylacyjnych stalowych fi 150mm i zabudowanie ich płytami gipsowokartonowymi na ruszcie stalowym. Obudowę z płyt pomalować farbą akrylową. Obudowę z płyt pomalować farbą akrylową. Przejścia przewodów przez przegrody oddzielenia pożarowego należy wykonać w sposób szczelny i nie obniżający odporności ogniowej tych przeszkód. W pomieszczeniach wentylowanych do przewodów kominowych zamontować kratki wentylacyjne na wys. 15 cm pod sufitem. W przestrzeni strychowej oraz powyżej połaci dachowej piony z rur stalowych ocieplić warstwą wełny lamelowanej gr. 5cm, jednostronnie pokrytej zbrojoną folią aluminiową, samoprzylepną. Na tak wykonanej izolacji termicznej wykonać płaszcz ochronny z blachy stalowej powlekanej. Wyloty nowych kominów ponad dachem zakończyć nadstawami typu turbowent w sposób umożliwiający ich demontaż. Z uwagi na mały kąt nachylenia połaci segment A - wyloty przewodów powinny znajdować się co najmniej 0,60m wyżej od kalenicy dachu. Wyloty przewodów segment C - powinny znajdować się co najmniej 0,30m wyżej od powierzchni dachu oraz w odległości mierzonej w kierunku poziomym od tej powierzchni co najmniej 1,0m. U podstaw kominów wykonać obróbki blacharskie z blachy stalowej powlekanej gr. min. 0,5mm. W miejscu przejścia pionów kominowych przez stropodach (skrzydło A ) należy wykonać uzupełnienia i naprawy pokrycia z zastosowaniem dwóch warstw papy na lepiku, klinów styropianowych umożliwiający łagodne przejście w miejscu zagięcia oraz wykończeniu powierzchni i

16 wykonaniem obróbek z papy termozgrzewalnej. Należy zwrócić szczególną uwagę na zabezpieczenie masami silikonowymi powierzchni styku obróbek z połacią dachu Remont istniejących pionów kominowych murowanych. Z uwagi na zły stan techniczny istniejących kominów murowanych na budynku szkoły - piony nr: 1,2,3,4,5,6/, 7,8,9,10,11,12,13,14/, 15,16/, 17,18,19,20,21/, 22,23,24/, 25,26,27,28,29,30/, 31,32,33,34,35,36/, 37,38,39,40/, 41,42/, 43,44,45,46,47,48/, 49,50,51,52/, 53,54,55/, 56,57,58/ ( A ), 1,2/, 3,4/, 5,6,7,8,9,10,11/, 12,13,14,15,16,17,18,19,20/, 21,22/, 23,24,25,26,27/, 28,29/, 30,31,32,33,34,35,36,37,38,39,40,41,42,43/, 44,45,46/ ( C ) - projektuje się ich częściowe rozebranie do poziomu połaci dachowej, a następnie odbudowanie. Piony wentylacyjne o wym. min. 15x15cm wykonać poprzez omurowanie ich z zastosowaniem cegły klinkierowej pełnej na zaprawie klejowej barwionej w masie. Po bokach wykonać otwory wlotowe zabezpieczone siatką stalową (demontowalną/ruchomą), kominy zwieńczyć czapą kominową betonową zbrojoną siatką z prętów stalowych. Czapy kominowe powinny posiadać kapinosy i wystawać min. 5cm poza lico komina. Z uwagi na mały kąt nachylenia połaci segment A - wyloty przewodów powinny znajdować się co najmniej 0,60m wyżej od kalenicy dachu. Wyloty przewodów segment C - powinny znajdować się co najmniej 0,30m wyżej od powierzchni dachu oraz w odległości mierzonej w kierunku poziomym od tej powierzchni co najmniej 1,0m. U podstaw kominów wykonać obróbki blacharskie z blachy stalowej powlekanej gr. min. 0,5mm. W miejscu przejścia pionów kominowych przez stropodach (skrzydło A ) należy wykonać uzupełnienia i naprawy pokrycia z zastosowaniem dwóch warstw papy na lepiku, klinów styropianowych umożliwiający łagodne przejście w miejscu zagięcia oraz wykończeniu powierzchni i wykonaniem obróbek z papy termozgrzewalnej. Należy zwrócić szczególną uwagę na zabezpieczenie masami silikonowymi powierzchni styku obróbek z połacią dachu. Uwaga! Przed przystąpieniem do prac należy wcześniej zdemontować istniejącą instalację odgromową, którą po zakończeniu prac należy ponownie zamontować na wyremontowanych kominach. Znajdujące się na wylotach kominowych skrzydło B wmurowane pręty należy wykuć a w ich miejsce zamontować siatkę stalową (demontowalną/ruchomą) Szkoła Podstawowa nr Odgruzowanie. Udrożnienie pionów kominowych należy wykonać poprzez wykucie otworu w ścianie w miejscach zagruzowania a następnie przystąpić do odgruzowania pionu. Po zakończeniu prac otwór zamurować cegłą pełną, otynkować i pomalować farbą akrylową Demontaż kratek. W wykazanych poniżej pomieszczeniach zdemontować kratki wentylacyjne i zamurować otwory: Parter kuchnia z przewodu nr 78, I piętro WC z przewodu nr 24, korytarz z przewodu nr 89. Zamurowane miejsca otynkować i pomalować farbą akrylową.

17 Podpięcia do istniejących pionów kominowych. W pomieszczeniach w których zostały zdemontowane nieprawidłowo zamontowane kratki a istnieje możliwości wykorzystania wolnych przewodów należy wykonać przepięcie kratek z doprowadzeniem kanałów do tych pionów (numeracja wg. części rysunkowej). Prowadzenie i podpięcia przewodów wentylacyjnych wykonać zgodnie z normą PN-89/B i PN83/B Parter: kuchnia do pionu nr 78 - I piętro: WC do pionu nr 26 - Wentylację pomieszczenia zapewnić poprzez poprowadzenie rur wentylacyjnych stalowych ocynkowanych fi 150mm w wykutych bruzdach pionowych oraz pod kątem (max. 30 i dług. nie większej niż 2,0m) w ścianach i obudowaniu ich płytami gipsowo-kartonowymi na ruszcie stalowym. Rury mocowane do ściany na uchwytach mocujących fi 150mm. Obudowę z płyt pomalować farbą akrylową. Przejścia przewodów przez przegrody oddzielenia pożarowego należy wykonać w sposób szczelny i nie obniżający odporności ogniowej tych przeszkód. W pomieszczeniach wentylowanych do nowych przewodów wentylacyjnych zamontować kratki wentylacyjne z wlotem na wys. 15 cm pod sufitem. Zamurowane miejsca i przy kratce otynkować i pomalować farbą akrylową Nowy pion kominowy. W pomieszczeniu w którym została zdemontowana nieprawidłowo zamontowana kratka a nie ma możliwości podpięcia do wolnego przewodu należy wykonać nowy pion wentylacyjny (numeracja wg. części rysunkowej). - I piętro - korytarz pion nr 89A Wentylację pomieszczenia zapewnić poprzez wykucie bruzd pionowych w ścianach, wstawienie rur wentylacyjnych stalowych fi 150mm i zabudowanie ich płytami gipsowokartonowymi na ruszcie stalowym. Rury mocowane do ściany na uchwytach mocujących fi 150mm. Obudowę z płyt pomalować farbą akrylową. Przejścia przewodów przez przegrody oddzielenia pożarowego należy wykonać w sposób szczelny i nie obniżający odporności ogniowej tych przeszkód. W pomieszczeniach wentylowanych do przewodów kominowych zamontować kratkę wentylacyjną na wys. 15 cm pod sufitem. W przestrzeni strychowej oraz powyżej połaci dachowej piony z rur stalowych ocieplić warstwą wełny lamelowanej gr. 5cm, jednostronnie pokrytej zbrojoną folią aluminiową, samoprzylepną. Na tak wykonanej izolacji termicznej wykonać płaszcz ochronny z blachy stalowej powlekanej. Wyloty nowych kominów ponad dachem zakończyć nadstawami typu turbowent w sposób umożliwiający ich demontaż. Z uwagi na mały kąt nachylenia połaci wylot przewodu powinien znajdować się co najmniej 0,60m wyżej od kalenicy dachu. U podstawy komina wykonać obróbki blacharskie z blachy stalowej powlekanej gr. min. 0,5mm. W miejscu przejść pionu kominowego przez dach należy wykonać uzupełnienia i naprawy pokrycia z zastosowaniem warstw papy na lepiku, izolacji ze styropianu, klinów styropianowych umożliwiający łagodne przejście w miejscu zagięcia oraz wykończeniu powierzchni i wykonaniem obróbek z papy termozgrzewalnej. Należy zwrócić szczególną uwagę na zabezpieczenie masami silikonowymi powierzchni styku obróbek z połacią dachu.

18 Wymiana pionów kominowych. Powyżej połaci dachowej istniejące nieprawidłowe piony z rury żeliwnych zlikwidować i wymienić na nowe (nr 41, 47). Powyżej połaci dachowej zdemontować nieprawidłowe piony a następnie wykonać piony z rur stalowych ocynkowanych fi 150mm, ocieplić warstwą wełny lamelowanej gr. 5cm, jednostronnie pokrytej zbrojoną folią aluminiową, samoprzylepną. Na tak wykonanej izolacji termicznej wykonać płaszcz ochronny z blachy stalowej powlekanej. Wyloty nowych kominów ponad dachem zakończyć nadstawą typu Turbowent w sposób umożliwiający jej demontaż. Z uwagi na mały kąt nachylenia połaci wyloty przewodów powinny znajdować się co najmniej 0,60m wyżej od kalenicy dachu. U podstawy kominów wykonać obróbki blacharskie z blachy stalowej powlekanej gr. min. 0,5mm. W miejscu przejścia pionów kominowych przez dach należy wykonać uzupełnienia i naprawy pokrycia z zastosowaniem dwóch warstw papy na lepiku, izolacji ze styropapy, klinów styropianowych umożliwiający łagodne przejście w miejscu zagięcia oraz wykończeniu powierzchni i wykonaniem obróbek z papy termozgrzewalnej. Należy zwrócić szczególną uwagę na zabezpieczenie masami silikonowymi powierzchni styku obróbek z połacią dachu Remont istniejących pionów kominowych murowanych. Z uwagi na zły stan techniczny istniejących kominów murowanych na budynku szkoły - piony nr: 1,2,3/, 4,5,6/, 7,8,9/ 10,11,12/, 13,14,15,16/, 17,18,19/, 20,21,22/, 23,24,25,26,27,28,29/, 30,31,32,33/, 34,35,36,37/, 38,39,40/, 42,43,44,45,46/, 51/, 52,53,54,55/, 56,57/, 58,59,60,61/, 62,63,64,65,66,67/, 68,69,71/, 72,73,74,75,76,77/, 78,79,80/, 81,82,83,84,85/, 86,87/, 89,90,91/, 92,93,94,95,96/, 98,99,100,101/ - projektuje się ich częściowe rozebranie do poziomu płyty połaci dachowej, a następnie odbudowanie. Piony wentylacyjne o wym. min. 15x15cm wykonać poprzez omurowanie ich z zastosowaniem cegły klinkierowej pełnej na zaprawie klejowej barwionej w masie. Po bokach wykonać otwory wlotowe zabezpieczone siatką stalową (demontowalną/ruchomą), kominy zwieńczyć czapą kominową betonową zbrojoną siatką z prętów stalowych. Czapy kominowe powinny posiadać kapinosy i wystawać min. 5cm poza lico komina. Z uwagi na mały kąt nachylenia połaci wyloty przewodów powinny znajdować się co najmniej 0,60m wyżej od kalenicy dachu. U podstawy komina wykonać obróbki blacharskie z blachy stalowej powlekanej gr. min. 0,5mm. W miejscu styku remontowanych pionów kominowych i dachu należy wykonać uzupełnienia i naprawy pokrycia z zastosowaniem warstw papy na lepiku, izolacji ze styropianu, klinów styropianowych umożliwiający łagodne przejście w miejscu zagięcia oraz wykończeniu powierzchni i wykonaniem obróbek z papy termozgrzewalnej. Należy zwrócić szczególną uwagę na zabezpieczenie masami silikonowymi powierzchni styku obróbek z połacią dachu. Uwaga! Przed przystąpieniem do prac należy wcześniej zdemontować istniejącą instalację odgromową, którą po zakończeniu prac należy ponownie zamontować na wyremontowanych kominach Szkoła Podstawowa nr Odgruzowanie. Udrożnienie pionów kominowych należy wykonać poprzez wykucie otworu w ścianie w miejscach zagruzowania a następnie przystąpić do odgruzowania pionu. Po zakończeniu prac otwór zamurować cegłą pełną, otynkować i pomalować farbą akrylową.

19 Demontaż kratek. W wykazanych poniżej pomieszczeniach zdemontować kratki wentylacyjne i zamurować otwory: Parter korytarz z przewodu nr 33, I piętro WC przy Sali 23 z przewodu nr 36, II piętro gab. pielęgn. z przewodu nr 1, sala 27 z przewodu nr 10 i 11, korytarz z przewodu nr 13, sala 28 z przewodu nr 20, korytarz z przewodu nr 21, sala 30 z przewodu nr 31, 32, 37 i 38, WC przy Sali 30 z przewodu nr 35, Zamurowane miejsca otynkować i pomalować farbą akrylową Nowe piony kominowe. W pomieszczeniach w których zostały zdemontowane nieprawidłowo zamontowane kratki a nie ma możliwości podpięcia do wolnych przewodów należy wykonać nowe piony wentylacyjne (numeracja wg. części rysunkowej). - Parter korytarz pion nr 33A - I piętro - WC przy Sali 23 pion nr 36A, - II piętro: sala 27 pion nr 11A i 10A, korytarz pion nr 13A, sala 28 pion nr 20A, korytarz pion nr 21A, sala 30 piony nr 31A, 32A, 37A i 38A, WC przy Sali 30 pion nr 35A, gabinet pielęgniarki pion nr 1A Wentylację pomieszczeń zapewnić poprzez wykucie bruzd pionowych w ścianach, wstawienie rur wentylacyjnych stalowych fi 150mm i zabudowanie ich płytami gipsowokartonowymi na ruszcie stalowym. Rury mocowane do ściany na uchwytach mocujących fi 150mm. Obudowę z płyt pomalować farbą akrylową. Przejścia przewodów przez przegrody oddzielenia pożarowego należy wykonać w sposób szczelny i nie obniżający odporności ogniowej tych przeszkód. W pomieszczeniach wentylowanych do przewodów kominowych zamontować kratki wentylacyjne na wys. 15 cm pod sufitem. W przestrzeni strychowej oraz powyżej połaci dachowej piony z rur stalowych ocieplić warstwą wełny lamelowanej gr. 5cm, jednostronnie pokrytej zbrojoną folią aluminiową, samoprzylepną. Na tak wykonanej izolacji termicznej wykonać płaszcz ochronny z blachy stalowej powlekanej. Wyloty nowych kominów ponad dachem zakończyć nadstawami typu turbowent w sposób umożliwiający ich demontaż. Z uwagi na mały kąt nachylenia połaci wyloty przewodów powinny znajdować się co najmniej 0,60m wyżej od kalenicy dachu. U podstaw kominów wykonać obróbki blacharskie z blachy stalowej powlekanej gr. min. 0,5mm. W miejscu przejść pionów kominowych przez dach należy wykonać uzupełnienia i naprawy pokrycia z zastosowaniem warstw papy na lepiku, izolacji ze styropianu, klinów styropianowych umożliwiający łagodne przejście w miejscu zagięcia oraz wykończeniu powierzchni i wykonaniem obróbek z papy termozgrzewalnej. Należy zwrócić szczególną uwagę na zabezpieczenie masami silikonowymi powierzchni styku obróbek z połacią dachu. 4.4 Uwagi do projektu A) W przypadku natrafienia w stropach na elementy konstrukcyjne należy przesunąć zaprojektowane przewody poza miejsce kolizji Dopuszcza się przesunięcia zaprojektowanych przewodów wentylacyjnych w przypadku innych kolizji.

20 B) W przypadku kolizji i braku możliwości poprowadzenia nowych przewodów wentylacyjnych w ścianach (w wykutych bruzdach), nowe piony poprowadzić przy istniejących ścianach z obudowaniem płytami gipsowo-kartonowymi na ruszcie stalowym. C) W pomieszczeniach na czas wykonywanych robót należy zabezpieczyć meble i posadzki. Po zakończeniu prac miejsca robót uprzątnąć i wywieź gruz na składowisko odpadów. D) Odgruzowane i nowe piony kominowe po zakończeniu robót podlegają sprawdzeniu i odbiorowi kominiarskiemu. E) Nowe piony kominowe podłączyć do istniejącej instalacji odgromowych. Instalacja odgromowa nie jest objęta niniejszym zakresem opracowania. 5. OPIS PODSTAWOWYCH ROZWIĄZAŃ MATERIAŁOWYCH Wykaz przyjętych w projekcie materiałów: - cegła pełna kl. 15 do zamurowania otworów i do omurowania kominów, - cegła klinkierowa kl. 35 (kolor ciemnoczerwony) do omurowania kominów ponad dachem, - kanały wentylacyjne φ150mm z rur stalowych ocynkowanych gr. 0,5mm, - obudowa kanałów w pomieszczeniach z płyt gipsowo-kartonowych gr. 12,5mm na ruszcie stalowym, - ocieplenie kanałów wentylacyjny (w części strychowej i ponad dachem) wełna lamelowana jednostronnie pokryta zbrojoną folią aluminiową, gr. 5cm, samoprzylepna, - obróbka zewnętrzna (płaszcz) pionów kominowych - blacha stalowa powlekana gr. 0,5mm, - kratka wentylacyjna metalowa biała, wym. 14x21,5cm, - siatka stalowa osłonowa na wylot zewn. komina (na 1-3 wylotów) ocynkowana, montowana w ramce na zawiasach(ramka nie może zasłaniać otworów wylotowych wentylacji), - tynki wewn. kat. III, - malowanie wewnętrzne farbami akrylowymi, - czapy kominowe z betonu kl. B20, zbrojenie prętami fi 8mm siatka 5x5cm, - nadstawy kominowe (na nowych kominach) z blachy stalowej chromoniklowej typu Turbowent-Tulipan, podstawa otwierana z kołnierzem zamykającym ocieplenie, śr.kołn.= 253,3mm, śr. rury wewn.= 151,7mm, - nadstawy kominowe (na nowych kominach) z blachy stalowej chromoniklowej typu Turbowent-Tulipan, podstawa rurowa otwierana śr. dolotowa 150mm (SP nr 2 na kominach wspólnych dla kilku pionów wentylacyjnych rurowych), - obróbki blacharskie z blachy stalowej powlekanej gr. 0,5mm - obróbki uzupełniające z papy gr. 5mm z wykończeniem papą termozgrzewalną gr. 5,2mm na dachach krytym papą, - drabina zewnętrzna stała -rozwiązanie systemowe - w wersji stalowej ocynkowanej. - SWK o średnicy 150mm i gr. blachy 0,6mm, SWK o średnicy 250mm i gr. blachy 0,8mm.

21 Usunięcie nieprawidłowości w przewodach kominowych wynikających z dokonanych przeglądów kominiarskich (protokoły kominiarskie). INFORMACJA DOTYCZĄCA BEZPIECZEŃSTWA I OCHRONY ZDROWIA PROJEKTANT: mgr inż. arch. Barbara Michniewicz

22 INFORMACJA DOTYCZĄCA BEZPIECZEŃSTWA I OCHRONY ZDROWIA. 1. Zakres robót dla całego zamierzenia budowlanego oraz kolejność realizacji poszczególnych elementów. Szkoła Podstawowa nr 2 - Odgruzowanie pionów kominowych - Demontaż nieprawidłowo podłączonych kratek wentylacyjnych - Wykonanie nowych pionów kominowych z rur wentylacyjnych stalowych wraz z izolacją termiczną - Remont z częściową wymianą istniejących pionów kominowych z rur stalowych i wyprowadzeniem nad dach - Wymiana wkładów z rur chromoniklowych do pieców CO - Przepięcie kratki wentylacyjnych do istniejącego wolnego przewodu kominowego - Roboty dekarskie, wykonanie obróbek blacharskich - Roboty wykończeniowe tynkarskie i malarskie - Uprzątnięcie miejsc i wywiezienie gruzu - Sprawdzenie i kontrola przewodów Szkoła Podstawowa nr 3 - Odgruzowanie pionów kominowych - Zaizolowanie istniejącego pionu kominowego z rury stalowej - Demontaż wentylatora mechanicznego - Wykonanie czap kominowych na kominach murowanych - Odpięcie kanału odpowietrzającego oraz dymowego od pionów wentylacyjnych - Przepięcia kratek wentylacyjnych nowymi kanałami wentylacyjnymi do istniejących wolnych przewodów kominowych - Wymiana wkładu z rur chromoniklowych do pieca CO - Roboty dekarskie, wykonanie obróbek blacharskich - Roboty wykończeniowe tynkarskie i malarskie - Uprzątnięcie miejsc i wywiezienie gruzu - Sprawdzenie i kontrola przewodów Szkoła Podstawowa nr 6 - Odgruzowanie pionów kominowych - Demontaż nieprawidłowo podłączonych kratek wentylacyjnych - Wymiana wkładu z rur chromoniklowych do pieca CO - Wykonanie wentylacji w miejscu zdemontowanego wkładu spalinowego - Wymiana nieprawidłowych kratek wentylacyjnych - Przepięcia kratek wentylacyjnych nowymi kanałami wentylacyjnymi do istniejących wolnych przewodów kominowych - Wykonanie nowych pionów kominowych z rur wentylacyjnych stalowych wraz z izolacją termiczną - Remont istniejących pionów kominowych murowanych ponad dachem z montażem siateczek zabezpieczających na wylotach - Roboty dekarskie, wykonanie obróbek blacharskich - Roboty wykończeniowe tynkarskie i malarskie - Uprzątnięcie miejsc i wywiezienie gruzu - Sprawdzenie i kontrola przewodów Szkoła Podstawowa nr 7 - Odgruzowanie pionów kominowych - Demontaż nieprawidłowo podłączonych kratek wentylacyjnych - Przepięcie kratki wentylacyjnej do istniejącego wolnego przewodu kominowego - Wymiana istniejących pionów kominowych z rur żeliwnych na stalowe izolowane z wyprowadzeniem nad dach

23 - Remont istniejących pionów kominowych murowanych ponad dachem z montażem siateczek zabezpieczających na wylotach - Roboty dekarskie, wykonanie obróbek blacharskich - Roboty wykończeniowe tynkarskie i malarskie - Uprzątnięcie miejsc i wywiezienie gruzu - Sprawdzenie i kontrola przewodów Szkoła Podstawowa nr 17 - Odgruzowanie pionów kominowych - Demontaż nieprawidłowo podłączonych kratek wentylacyjnych - Wykonanie nowych pionów kominowych z rur wentylacyjnych stalowych wraz z izolacją termiczną - Roboty dekarskie, wykonanie obróbek blacharskich - Roboty wykończeniowe tynkarskie i malarskie - Uprzątnięcie miejsc i wywiezienie gruzu - Sprawdzenie i kontrola przewodów 2. Wykaz istniejących obiektów budowlanych. Lokalizacja: - Szkoła Podstawowa nr 2, ul. Jagiellońska 32, filia - ul. Barbackiego 34A, m. Nowy Sącz, - Szkoła Podstawowa nr 3, ul. Szkolna 9, filia ul. Kochanowskiego 9, m. Nowy Sącz, - Szkoła Podstawowa nr 6, ul. Tarnowska 109, m. Nowy Sącz, - Szkoła Podstawowa nr 7, ul. Grota Roweckiego 15, m. Nowy Sącz, - Szkoła Podstawowa nr 17, Poręba Mała. 3. Wskazanie elementów zagospodarowania działki lub terenu, które mogą stwarzać zagrożenie bezpieczeństwa i zdrowia ludzi. - Brak elementów zagospodarowania terenu, które mogą stwarzać zagrożenie bezpieczeństwa i zdrowia ludzi. 4. Wskazanie dotyczące przewidywanych zagrożeń występujących podczas realizacji robót budowlanych, określające skalę i rodzaje zagrożeń oraz miejsce i czas ich wystąpienia. a) Przygotowanie placu budowy - Teren budowy należy ogrodzić albo w inny sposób uniemożliwić wejście osobom postronnym, jeżeli ogrodzenie terenu budowy jest niemożliwe, należy oznakować granice terenu za pomocą tablic ostrzegawczych oraz taśm wygradzających obszar na którym obecnie prowadzone są prace budowlane c) Wykonanie robót na dachach - roboty prowadzone będą na dużych wysokości w związku z tym wszystkie osoby przebywające na stanowisku pracy powinny być zabezpieczone przed upadkiem zgodnie z 15 ust.2cytowanego rozporządzenia. Roboty należy wstrzymać jeżeli prędkość wiatru przekracza 10m/s. d) Roboty ślusarskie, dekarskie i obróbki blacharskie - należy przestrzegać zasad w związku z pracą na wysokości, jeżeli praca podczas prowadzenia tych robót związana będzie z robotami spawalniczymi należy przestrzegać zaleceń Rozdział cytowanego rozporządzenia. 5. Wskazanie sposobu prowadzenia instruktażu pracowników przed przystąpieniem do realizacji robót szczególnie niebezpiecznych. Obowiązującym aktem prawnych dotyczącym zagadnień BHP przy pracach budowlano -montażowych jest rozporządzenie Ministra Budownictwa i Przemysłu Materiałów Budowlanych z 28 marca 1972, nad którego nowelizacja prowadzone są obecnie prace. Akt ten m.in. stawia wymagania jakie powinny być spełnione przez pracownika zatrudnionego przy pracach stanowiących przedmiot rozporządzenia, ustala zasady pracy operatorów maszyn i sprzętu zmechanizowanego na budowie, omawia sposoby zapewniające bezpieczeństwo przy eksploatacji sprzętu zmechanizowanego. W 15 nakłada na pracodawcę obowiązek opracowania instrukcji stanowiskowych i przeprowadzenia instruktażu stanowiskowego, zaś w 16 i 17 dotyczy robót prowadzonych na wysokości i wymagań, które powinny spełniać pomosty robocze.

24 - podstawowym warunkiem dopuszczenia pracownika do wykonywania określonej pracy jest posiadanie przez niego odpowiednich kwalifikacji zawodowych - przed przystąpieniem do pracy każdy pracownik musi posiadać niezbędny zasób wiedzy z zakresu bhp - w ramach szkolenia pracowników należy przeprowadzić instruktaż ogólny oraz instruktaż na stanowisku roboczym - w czasie instruktażu ogólnego pracownika należy zaznajomić z podstawowymi zasadami i przepisami bhp, zasadami postępowania w razie zaistnienia zagrożenia lub wypadku przy pracy, zasadami udzielania pierwszej pomocy oraz szczególnymi przepisami i zasadami bhp i przeciwpożarowymi - instruktaż na stanowisku roboczym ma na celu zaznajomienie pracownika ze stanowiskiem pracy, charakterem tej pracy i rodzajem wykonywanych prac ze szczególnym uwzględnieniem miejsc niebezpiecznych i szkodliwych dla zdrowia 6. Wskazanie środków technicznych i organizacyjnych zapobiegających niebezpieczeństwom wynikającym z wykonywania robót budowlanych w strefach szczególnego zagrożenia zdrowia lub w ich sąsiedztwie, w tym zapewniających bezpieczną i sprawną komunikację, umożliwiającą szybką ewakuację na wypadek pożaru, awarii i innych zagrożeń. - odpowiedni dobór składu osobowego brygady roboczej - zapoznanie się z dokumentacją techniczną - określenie metod wykonywania robót - ustalenie sposobu i formy sprawowania nadzoru - uniemożliwienie dostępu w obręb wykonywanych prac osobom niezatrudnionym - zapewnienie bezpieczeństwa osobom przechodzącym obok - właściwa obsługa maszyn, urządzeń technicznych i pomocniczych - właściwe składowanie i magazynowanie materiałów - transportowanie materiałów na dachy pomosty robocze przy użyciu wysięgnika z zawieszonym krążkiem o konstrukcji zapobiegającej spadaniu liny - materiały składowane na dachach i narzędzia zabezpieczone przed upadkiem - zabezpieczenie pracowników pasami, szelkami itp. zamocowanymi do trwałych i dostatecznie wytrzymałych elementów Przestrzeganie zasad bezpieczeństwa zawartych w rozporządzeniu Ministra Budownictwa i Przemysłu Materiałów Budowlanych z 28 marca 1972 zapewnia prowadzenie robót budowlano - montażowych w sposób bezpieczny i nie zagrażający zdrowiu i życiu pracowników. Jest to zawarte szczególnie w rozdziale trzecim rozporządzenia dotyczącym sprzętu zmechanizowanego, pomocniczego i urządzeń. Znajdują się tam m in. ustalenia stwierdzające konieczność : - posiadania przez maszyny podlegające UDT dokumentów potwierdzających ich sprawność - określenia parametrów eksploatacyjnych sprzętu zmechanizowanego - stosowania przy sprzęcie zmechanizowanych osłon, zabezpieczeń oraz zamieszczania instrukcji obsługi i konserwacji - sprawdzania sprzętu każdorazowo przed rozpoczęciem pracy i zabezpieczania go przed dostępem osób niepowołanych - spełniania przez urządzenia służące do przemieszczania materiałów ( wciągarki, haki, zawiesia itp.) określonych warunków ( 70-77) - spełniania przez pomosty, stojaki,rampy, i inne urządzenia służące do przeładunku odpowiedniej nośności, wytrzymałości i określonych gabarytów ( 79) - zabezpieczania przewożonych wózkami ręcznymi i taczkami ładunków oraz spełniania przez drogi na których te środki transportu są stosowane odpowiednich parametrów co do nachylenia, zabezpieczenia barierami itp. W rozdziałach następnych rozporządzenie dotyczy m.in. rusztowań i ich eksploatacji, bezpieczeństwa prowadzenia poszczególnych robót stosowania ochron osobistych przez pracowników i sposobu udzielenia pierwszej pomocy w razie zaistnienia wypadku. Przestrzeganie przedstawionych w tym rozporządzeniu zasad gwarantuje bezpieczne prowadzenie robót budowlanych.
