1 IPC Global AUSTRACK Duży/Bardzo duży koleinomierz i zagęszczarka Zgodny z normami EN oraz EN The science of testing made easy

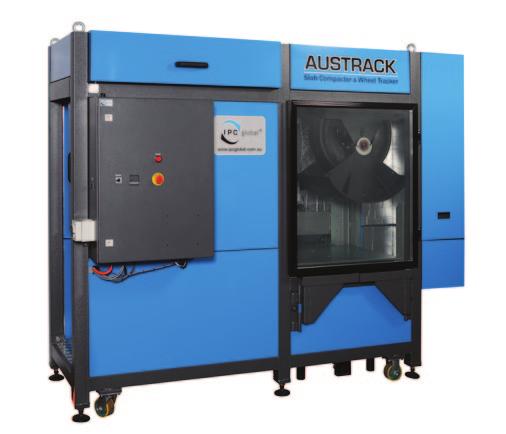

2 AUSTRACK Austrack umożliwia wykonanie dokładnych badań koleinowania materiałów asfaltowych jak i niezwiązanych porównywalnych do wyników z urządzenia Accelerated Pavement Tester (APT) przy znacznie niższych kosztach zakupu i eksploatacji. ASPHALT, UNBOUND, SLAB COMPACTOR WHEEL, TRACKER Dwa pneumatyczne koła do koleinowania Laserowy pomiar głębokości koleiny Automatyczny Programowalny pomiar Bezkontaktowy Bardzo wysoka dokładność Bardzo duże koło badawcze wg EN Trelleborg T R9 (średn. 550 mm, szerokość 110 +/- 5 mm) Duże koło badawcze wg EN Trelleborg T x 8 średn. (425 mm, szerokość 80 ± 5 mm) Łatwa zmiana trybu pracy zagęszczarka / koleinomierz Szybkie przejście z zagęszczania do koleinowania. Po zagęszczaniu segment walca można łatwo odchylić przechodząc do koleinowania. Zagęszczanie i koleinowanie odbywa się w jendej formie bez konieczności przekładania. 2 WŁAŚCIWOŚCI I ZALETY AUSTRACK

3 Zagęszczanie bardzo dużych płyt wg EN Zagęszczanie dużych płyt wg EN Doskonała widoczność testu Drzwi z dużym oknem z podwójnego szkła Wewnętrzne oświetlenie Dodatkowe okno od boku Ogrzewanie do 60 C Izolowana obudowa maszyny Pneumatyczne zadawanie obciążenia Cyfrowe servosterowanie Kontrolowanie pionowej siły do 30 kn Cicha praca / niski pobór energii Brak wycieków oleju Oprogramowanie UTS i kontroler IMACS Programowalne Automatyczne Łatwe w obsłudze Precyzyjne Dzielone formy dla próbek o grubości do 300 mm Bardzo duże 700 mm dł x 500 mm szer x mm grubości Duże: 500 mm dł x 180 mm szer x mm grubości Testy koleinowania zbliżone do rzeczywistości Wykonuje zbliżone do rzeczywistości badania koleinowania na dużych próbkach niezwiązanych lub asfaltowych o grubości do 300 mm Dwa zakresy prędkości i dwa zakresy przesuwu Zakres niskiej prędkości do zagęszczania Zakres wysokiej prędkości do koleinowania Precyzyjny napęd kontrolowany przez falownik Ruch harmoniczny Łatwa zmiana oprzyrządowania dla wersji dużej i ekstra dużej WŁAŚCIWOŚCI I ZALETY AUSTRACK 3

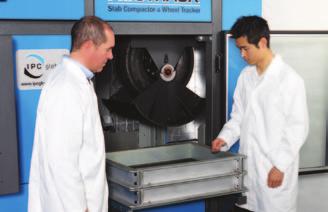

4 AUSTRACK firmy IPC Global jest kombinacją zagęszczarki walcowej według normy EN (metoda stalowego walca) oraz dużego i bardzo dużego koleinomierza według normy EN (6.1 i 6.2). Siła osiowa zadawana jest przez pneumatyczny siłownik o dużej średnicy zamontowany na solidnej podstawie. Siłownik kontrolowany jest w trybie sprzężenia zwrotnego i ma maksymalną siłę 30 kn. Forma z rolkami umożliwia prosty i bezpieczny montaż oraz demontaż z urządzenia. Izolowana obudowa maszyny zapewnia wyciszenie pracy oraz kontrolowanie temperatury w zakresie od otoczenia do 60ºC. ROZMIARY PRÓBEK Dostępne są dwa modułowe rozmiary rozbieralnych form umożliwiających zagęszczanie materiału w jednej lub więcej warstwach do różnych grubości (+/- 2 mm) np.: 500 x 180 x 50 mm 500 x 180 x 100 mm 500 x 180 x 200 mm 700 x 500 x 100 mm 700 x 500 x 200 mm 700 x 500 x 300 mm AUSTRACK umożliwia pracę z materiałami niezwiązanymi lub asfaltem o grubościach do 300 mm. Dzielona forma dla próbek o grubości do 300 mm ZAGĘSZCZARKA WALCOWA Przewyższa wymagania normy EN : Próbka zagęszczana jest przez stalowy walec. Dwa gładkie stalowe walce: Szerokość 180 mm, średnica 700 mm Szerokość 500 mm, średnica 700 mm Urządzenie może zadwać siłę w zakresie 5 do 30 kn. Innowacyjny projekt umożliwia szybką i prostą zmianę z zagęszczarki walcowej na koleinomierz. Stalowy walec odchyla się na bok umożliwiając pracę koła. Bardzo duża zagęszczarka walcowa Duża zagęszczarka walcowa 4 ROZMIARY PRÓBEK I ZAGĘSZCZARKA WALCOWA

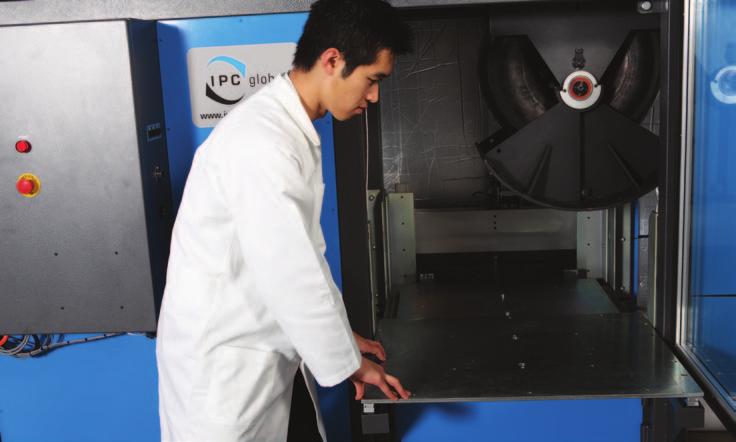

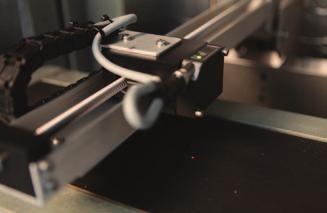

5 Bardzo duży koleinomierz z kołem pneumatycznym (Walec w pozycji spoczynku) Duży koleinomierz (zabezpieczony walec zagęszczający niewidoczny za wspornikiem) KOLEINOWANIE Przewyższa wymagania normy EN dla urządzeń dużych i bardzo dużych. LASEROWY POMIAR GŁĘBOKOŚCI KOLEINY Precyzyjny i dokładny laserowy pomiar głębokości koleiny: Programowalny, automatyczny pomiar Bezkontaktowy Nie zużywa się w trakcie pracy Użytkownik może zaprogramować: Interwał pomiaru (np. pomiar po każdych 200 przejśchach koła) Podłużne pozycje pomiaru (ilość pomiarów wzdłuż długości próbki) Poprzeczne pozycje pomiaru Urządzenie wykonuje dlugotrwały test koleinowania wraz z okresowym pomiarem głębokości koleiny bez ingerencji użytkownika. System laserowego pomiaru koleiny KOLEINOWANIE ORAZ LASEROWY POMIAR GŁĘBOKOŚCI KOLEINY 5

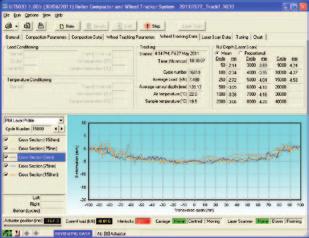

6 NOWOCZESNE STEROWANIE WRAZ Z OPROGRAMOWANIEM Oprogramowanie IPC Global UTS jest znane i wykorzystywane w laboratoriach badawczych na całym świecie. Program UTS umożliwia: Szybkie i proste zaprogramowanie przebiegu testu Przejrzystą i dokładną prezentację wyników jak i analizę właściwości badanego materiału Wyświetlanie w czasie rzeczywistym odczytów z czujników takich jak głowica siły, pozycja siłownika, temperatura w komorze oraz próbki Kontrolę kluczowych parametrów testu oraz ostrzeganie jeżeli parametr jest poza zakresem tolerancji W Plikach danych rejestrowane są wszystkie informacje umożliwiające późniejszą analizę testu Wyniki oraz wykresy prezentowane są w czasie rzeczywistym Czytelne ekrany graficzne ułatwiają ustawienie parametrów testu oraz analizę wyników. AUSTRACK kontrolowany jest przez Zintegrowany System Wieloosiowego Sterowania IMACS IPC. IMACS jest nowoczesnym systemem zapewniającym precyzyjne sterowanie i dokładną rejestrację danych jednocześnie. Sterowanie poprzez komputer w czasie rzeczywistym Idealna wierność danych dzięki zintegrowaniu funkcji sterowania i rejestracji danych z prędkością do 5 khz jednocześnie dla wszystkich kanałów Niski poziom zakłóceń dzięki co najmniej 4x nadpróbkowywaniu danych Wysoka rozdzielczość danych i sterowania dzięki 20 bitowemu odczytowi danych z auto-zakresem Oprogramowanie w technologii flash umożliwia późniejsze aktualizacje wszystkich modułów Komunikacja poprzez port USB 10 Mb/s Pewność wyników dzięki auto-kalibracji wszystkich wejść pomiarowych Rejestracja i sterowanie - siła osiowa, częstotliwość/ prędkość zagęszczania/koleinowania, temperatura Pomiar - głebokość koleiny i przemieszczenie osiowe. Czytelne graficzne ekrany ułatwiają ustawienie testu oraz analizę wyników WAŻNE ZALETY Unikalna kombinacja dużego/bardzo dużego koleinomierza i zagęszczarki Wyniki zbliżone do prawdziwego koleinowania poprzez Accelerated Pavement Tester (APT) przy znacznie niższej cenie Zgodność z normami EN i EN Możliwość badania asfaltu i materiałów niezwiązanych Grubość próbki w zakresie mm Programowalny, automatyczny laserowy pomiar głębokości koleiny Możliwość badania w temperaturze do 60 C Siła osiowa do 30 kn Pneumatyczne koła 400 mm i 550 mm Całkowita pewność danych i wyników IPC global jest znanym i zaufanym dostawcą zaawansowanych urządzeń testujących nawierzchnie drogowe dla światowej klasy laboratoriów badawczych Zbliżone odwzorowanie rzeczywistych warunków obciążania drogi Oszczędność czasu i prostota obsługi Zautomatyzowane zagęszczanie, koleinowanie i pomiar głębokości koleiny Przyjazne dla operatora, łatwe i szybkie przygotowanie testu Maksymalnie uproszczone przygotowanie próbki Warte swojej ceny AUSTRACK jest w pełni zintegrowanym urządzeniem posiadającym wszystko co potrzebne Technicznie zaawansowane urządzenie, które jest trwałe i wiarygodne Podobne do APT (Accelerated Pavement Tester) lecz w znacznie niższej cenie Celowe oprogramowanie z oknami pomocy w celu zautomatyzowania procedur testowych. 6 ZAAWANSOWANE OPROGRAMOWANIE STERUJĄCE

7 SPECYFIKACJA Rozmiary form próbek X Zagęszczarka walcowa XL segment walca Zagęszczarka walcowa XL siła Zagęszczarka walcowa XL częstotliwość/prędkość Wymiary koła XL Koleinomierz XL Częstotliwość/prędkość zakres Koleinomierz XL obciążenie koleinowania Koleinomierz XL skok pneumatycznego koła relatywnie na próbce Linia środkowa śladu koła 700 mm długości x 500 mm szerokości Forma jako wieża 3 x 100 mm grubości Próbka 50 mm grubości z przekładkami 500 mm szerokości x 700 mm średnica 30 kn (lub zdefiniowana przez użytkownika) od 8 do 20 przejść/min (pół cyklu) Trelleborg T R9 (ok 550 mm średnica x 110 ± 5mm szerokość) 0.2 do 0.4 Hz 10 kn ± 0.1 kn (or user defined load) 700 mm ± 5 mm Kąt odchylenia koła 0.0 ± 0.5 Rozmiary próbek L Zagęszczarka walcowa L segment walca Zagęszczarka walcowa L siła Zagęszczarka walcowa L częstotliwość/prędkość Wymiary koła L Koleinomierz L Częstotliwość/prędkość zakres Koleinomierz L obciążenie koleinowania Koleinomierz L skok pneumatycznego koła relatywnie na próbce Linia środkowa śladu koła <10 mm od teoretycznego środka 500 mm długości x 180 mm szerokości Forma jako wieża 2 x 100 mm grubości Próbka 50 mm grubości z przekładkami 175 mm szerokości x 700 mm średnica 30 kn (lub zdefiniowana przez użytkownika) od 8 do 20 przejść/min (pół cyklu) Trelleborg T x 8 (ok 425 mm średnica x 80 ±- 5 mm szerokość) 0.2 do 1 Hz 5 kn ± kn (lub zdefiniowana przez użytkownika) 500mm ± 5mm Kąt odchylenia koła 0.0 ± 0.5 <5 mm od teoretycznego środka Zakres temperatur Do 60 C ± 2 C System pomiaru głębokości koleiny Automatyczny, programowalny, laserowy Rodzaj lasera HeNe (670 nm czerwony) <1mW (klasa 2) Rozdzielczość lasera 5µm Dokładość/błąd lasera 90µm ( 0.18% FSO) Zakres pomiarowy lasera 50mm Normy badawcze EN Koleinomierz EN Zagęszczarka Walcowa Wymiary Waga Zasilanie Zasilanie powietrzne * Urządzenie może tylko grzać Wys 2045 mm x Głęb 1250 mm x Szer 2420 mm ok. 1,200kg 400 V, 3 fazy, 20 Amp lps / 750 1,000kPa (czyste, suche powietrze)

8 Opieka IPC Global IPC global jest dumne ze swoich produktów. Celem IPC Global jest dostarczanie zaawansowanych, nowoczesnych, dokładnych i łatwych w obsłudze urządzeń badawczych dla asfaltów, gruntów i innych materiałów budowlanych. Każdy klient IPC Global może korzytać z zaplecza technicznego firmy uzyskując wsparcie i porady w przypadku problemów. Nowi użytkownicy mogą uzyskać szkolenie z zakresu obsługi każdego urządzenia. W celu uzyskania dodatkowych informacji prosimy o kontakt z firmą ToRoPol Sp. z o.o. pod nr telefonu (22) lub toropol@toropol.pl. Odwiedź naszą stornę: lub Powyżej: Wygodna obsługa Zastrzeżenie: Specyfikacja produktów IPC może się zmienić bez wcześniejszego uprzedzenia IPC Global AUSTRACK.0912 The science of testing made easy IPC Global 4 Wadhurst Drive, Boronia, VIC 3155, Australia T F E sales@ipcglobal.com.au W ToRoPoL istnieje od 1989r. ToRoPoL ul. Czarna Droga 29 Warszawa, , Poland T F E toropol@toropol.pl W
