Załącznik nr 1 do warunków technicznych opracowania mapy nawigacyjnej województwa mazowieckiego

Transkrypt

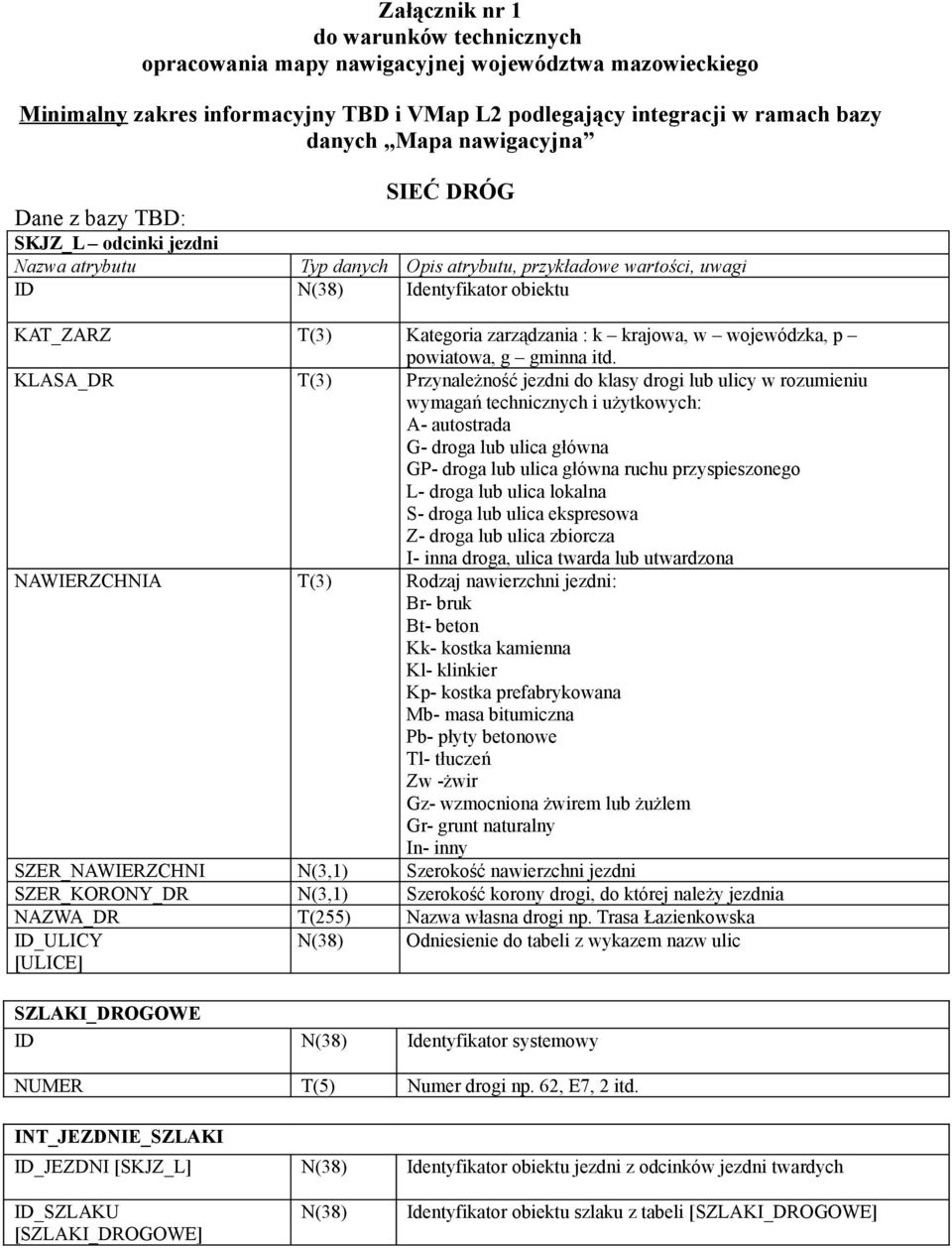

1 Załącznik nr 1 do warunków technicznych opracowania mapy nawigacyjnej województwa mazowieckiego Minimalny zakres informacyjny BD i VMap L2 podlegający integracji w ramach bazy danych Mapa nawigacyjna SIEĆ DRÓG Dane z bazy BD: SKJZ_L odcinki jezdni Nazwa atrybutu yp danych Opis atrybutu, przykładowe wartości, uwagi KA_ZARZ (3) Kategoria zarządzania : k krajowa, w wojewódzka, p powiatowa, g gminna itd. KLASA_DR (3) Przynależność jezdni do klasy drogi lub ulicy w rozumieniu wymagań technicznych i użytkowych: A- autostrada G- droga lub ulica główna GP- droga lub ulica główna ruchu przyspieszonego L- droga lub ulica lokalna S- droga lub ulica ekspresowa Z- droga lub ulica zbiorcza I- inna droga, ulica twarda lub utwardzona NAWIERZCHNIA (3) Rodzaj nawierzchni jezdni: Br- bruk Bt- beton Kk- kostka kamienna Kl- klinkier Kp- kostka prefabrykowana Mb- masa bitumiczna Pb- płyty betonowe l- tłuczeń Zw -żwir Gz- wzmocniona żwirem lub żużlem Gr- grunt naturalny In- inny SZER_NAWIERZCHNI N(3,1) Szerokość nawierzchni jezdni SZER_KORONY_DR N(3,1) Szerokość korony drogi, do której należy jezdnia NAZWA_DR (255) Nazwa własna drogi np. rasa Łazienkowska ID_ULICY [ULICE] N(38) Odniesienie do tabeli z wykazem nazw ulic SZLAKI_DROGOWE ID N(38) Identyfikator systemowy NUMER (5) Numer drogi np. 62, E7, 2 itd. IN_JEZDNIE_SZLAKI ID_JEZDNI [SKJZ_L] N(38) Identyfikator obiektu jezdni z odcinków jezdni twardych ID_SZLAKU [SZLAKI_DROGOWE] N(38) Identyfikator obiektu szlaku z tabeli [SZLAKI_DROGOWE]

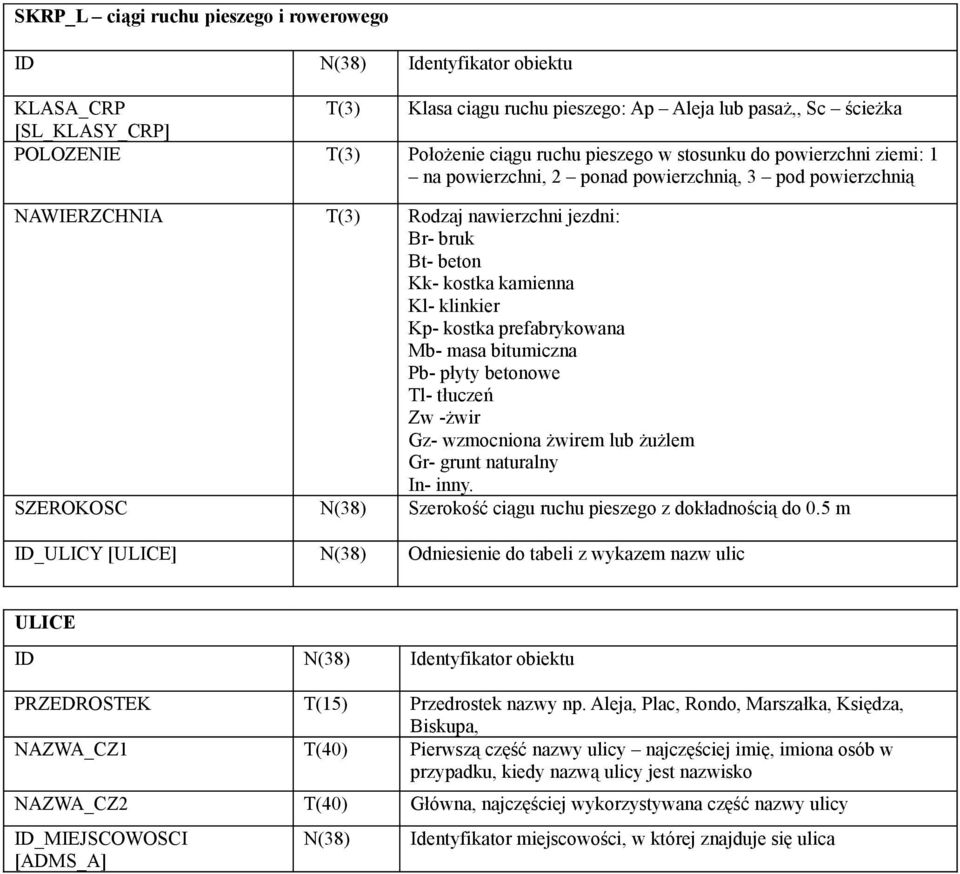

2 SKRP_L ciągi ruchu pieszego i rowerowego KLASA_CRP (3) Klasa ciągu ruchu pieszego: Ap Aleja lub pasaż,, Sc ścieżka [SL_KLASY_CRP] POLOZENIE (3) Położenie ciągu ruchu pieszego w stosunku do powierzchni ziemi: 1 na powierzchni, 2 ponad powierzchnią, 3 pod powierzchnią NAWIERZCHNIA (3) Rodzaj nawierzchni jezdni: Br- bruk Bt- beton Kk- kostka kamienna Kl- klinkier Kp- kostka prefabrykowana Mb- masa bitumiczna Pb- płyty betonowe l- tłuczeń Zw -żwir Gz- wzmocniona żwirem lub żużlem Gr- grunt naturalny In- inny. SZEROKOSC N(38) Szerokość ciągu ruchu pieszego z dokładnością do 0.5 m ID_ULICY [ULICE] N(38) Odniesienie do tabeli z wykazem nazw ulic ULICE PRZEDROSEK (15) Przedrostek nazwy np. Aleja, Plac, Rondo, Marszałka, Księdza, Biskupa, NAZWA_CZ1 (40) Pierwszą część nazwy ulicy najczęściej imię, imiona osób w przypadku, kiedy nazwą ulicy jest nazwisko NAZWA_CZ2 (40) Główna, najczęściej wykorzystywana część nazwy ulicy ID_MIEJSCOWOSCI [ADMS_A] N(38) Identyfikator miejscowości, w której znajduje się ulica

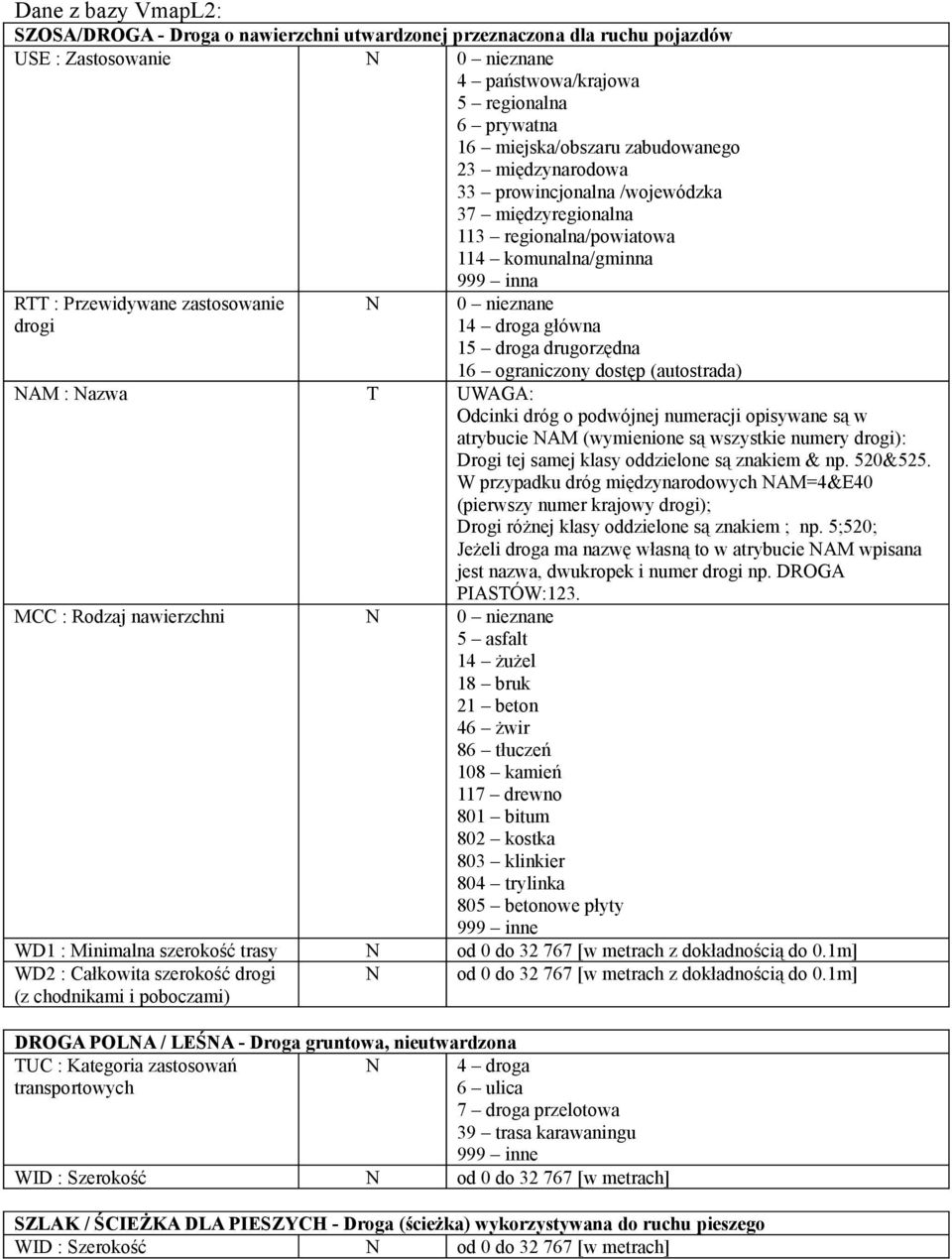

3 Dane z bazy VmapL2: SZOSA/DROGA - Droga o nawierzchni utwardzonej przeznaczona dla ruchu pojazdów USE : Zastosowanie N 0 nieznane 4 państwowa/krajowa 5 regionalna 6 prywatna 16 miejska/obszaru zabudowanego 23 międzynarodowa 33 prowincjonalna /wojewódzka 37 międzyregionalna 113 regionalna/powiatowa 114 komunalna/gminna 999 inna R : Przewidywane zastosowanie drogi N 0 nieznane 14 droga główna 15 droga drugorzędna 16 ograniczony dostęp (autostrada) UWAGA: Odcinki dróg o podwójnej numeracji opisywane są w atrybucie NAM (wymienione są wszystkie numery drogi): Drogi tej samej klasy oddzielone są znakiem & np. 520&525. W przypadku dróg międzynarodowych NAM=4&E40 (pierwszy numer krajowy drogi); Drogi różnej klasy oddzielone są znakiem ; np. 5;520; Jeżeli droga ma nazwę własną to w atrybucie NAM wpisana jest nazwa, dwukropek i numer drogi np. DROGA PIASÓW:123. MCC : Rodzaj nawierzchni N 0 nieznane 5 asfalt 14 żużel 18 bruk 21 beton 46 żwir 86 tłuczeń 108 kamień 117 drewno 801 bitum 802 kostka 803 klinkier 804 trylinka 805 betonowe płyty 999 inne WD1 : Minimalna szerokość trasy N od 0 do [w metrach z dokładnością do 0.1m] WD2 : Całkowita szerokość drogi (z chodnikami i poboczami) N od 0 do [w metrach z dokładnością do 0.1m] DROGA POLNA / LEŚNA - Droga gruntowa, nieutwardzona UC : Kategoria zastosowań transportowych N 4 droga 6 ulica 7 droga przelotowa 39 trasa karawaningu 999 inne WID : Szerokość N od 0 do [w metrach] SZLAK / ŚCIEŻKA DLA PIESZYCH - Droga (ścieżka) wykorzystywana do ruchu pieszego WID : Szerokość N od 0 do [w metrach]

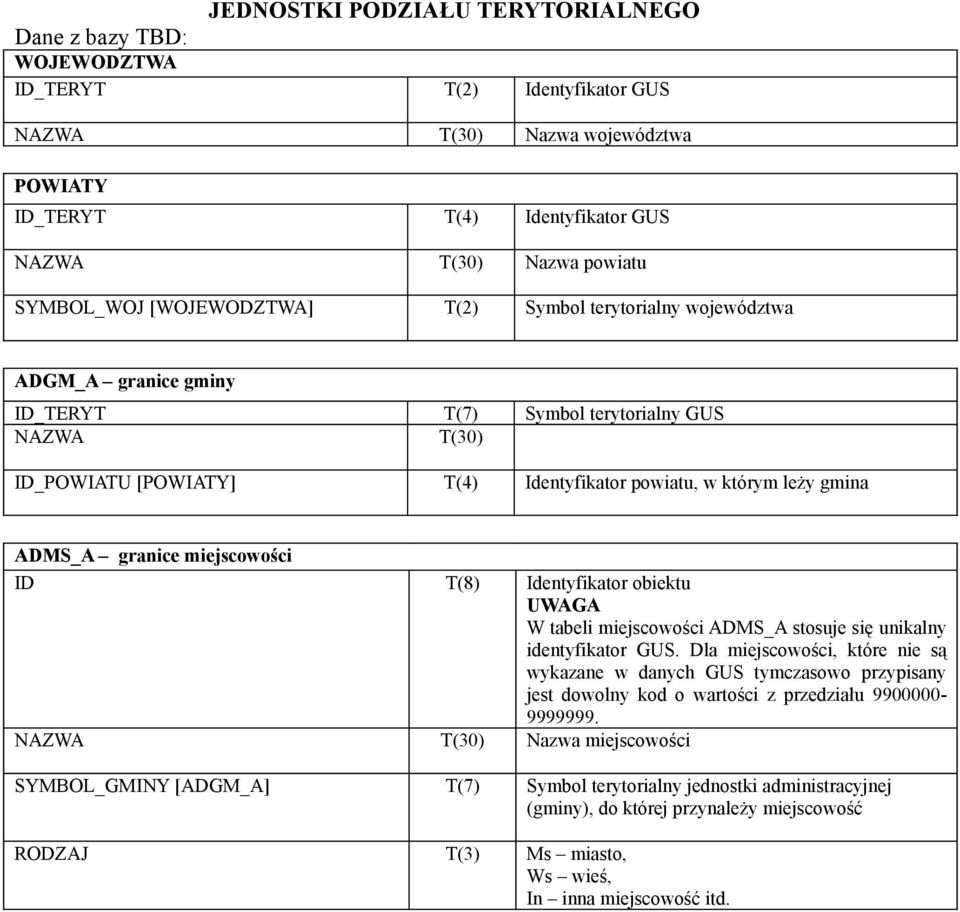

4 JEDNOSKI PODZIAŁU ERYORIALNEGO Dane z bazy BD: WOJEWODZWA ID_ERY (2) Identyfikator GUS NAZWA (30) Nazwa województwa POWIAY ID_ERY (4) Identyfikator GUS NAZWA (30) Nazwa powiatu SYMBOL_WOJ [WOJEWODZWA] (2) Symbol terytorialny województwa ADGM_A granice gminy ID_ERY (7) Symbol terytorialny GUS NAZWA (30) ID_POWIAU [POWIAY] (4) Identyfikator powiatu, w którym leży gmina ADMS_A granice miejscowości ID (8) Identyfikator obiektu UWAGA W tabeli miejscowości ADMS_A stosuje się unikalny identyfikator GUS. Dla miejscowości, które nie są wykazane w danych GUS tymczasowo przypisany jest dowolny kod o wartości z przedziału NAZWA (30) Nazwa miejscowości SYMBOL_GMINY [ADGM_A] (7) Symbol terytorialny jednostki administracyjnej (gminy), do której przynależy miejscowość RODZAJ (3) Ms miasto, Ws wieś, In inna miejscowość itd.

5 Dane z bazy VmapL2: GRANICA ADMINISRACYJNA - linia rozgraniczenia pomiędzy obszarami administracyjnymi USE : Zastosowanie N 0 - nieznane 23 - międzynarodowe 26 - podstawowe/pierwszego stopnia 30 - drugorzędne/drugiego stopnia 31 - trzeciorzędne/trzeciego stopnia 68 - rezerwat zwierząt 70 - rezerwat obszar niedostępny rezerwat leśny 999 inne UWAGA: Jeżeli granice o różnym stopniu zastosowania (USE) mają ten sam przebieg to linii nadaje się atrybut USE = granicy o najwyższym statusie NM3 : Nazwa 3 UWAGA: Atrybut NM3 jest nazwą jednostki administracyjnej leżącej po północnej lub wschodniej stronie granicy. NM4 : Nazwa 4 UWAGA: Atrybut NM4 jest nazwą jednostki administracyjnej leżącej po południowej lub zachodniej stronie granicy. UWAGA (dot. Vmap) W tej klasie zawarte są granice: kraju, województw, powiatów i miast. Nazwy miast, miejscowości i ich części zawarte są w klasie ERENY ZABUDOWANE PUNKY ADRESOWE Dane z bazy BD: ARAD_P punkty adresowe NUMER_ADR (10) ID_ULICY [ULICE] N(38) Pole wypełnione w przypadku, w którym adres odnosi się do ulicy lub obszaru adresowego a nie do całej miejscowości ID_MIEJSCOWOSCI (8) Pole wypełnione w przypadku, w którym w danej miejscowości nie ma wydzielonych ulic i adresy odnoszą się do całej miejscowości np. Stara Wieś 234. W tym przypadku nie wypełnia się pola ID_ULICY. Brak danych adresowych w bazie VmapL2.

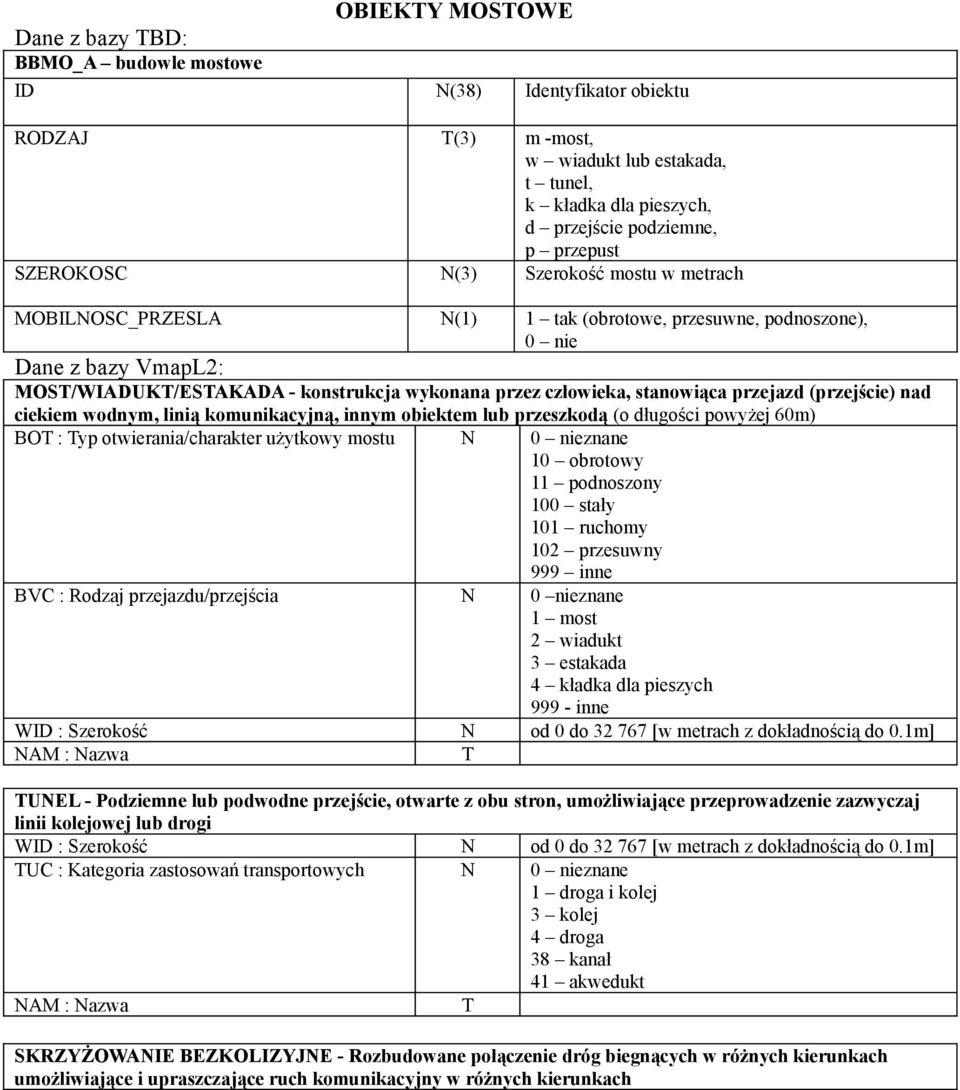

6 OBIEKY MOSOWE Dane z bazy BD: BBMO_A budowle mostowe RODZAJ (3) m -most, w wiadukt lub estakada, t tunel, k kładka dla pieszych, d przejście podziemne, p przepust SZEROKOSC N(3) Szerokość mostu w metrach MOBILNOSC_PRZESLA N(1) 1 tak (obrotowe, przesuwne, podnoszone), 0 nie Dane z bazy VmapL2: MOS/WIADUK/ESAKADA - konstrukcja wykonana przez człowieka, stanowiąca przejazd (przejście) nad ciekiem wodnym, linią komunikacyjną, innym obiektem lub przeszkodą (o długości powyżej 60m) BO : yp otwierania/charakter użytkowy mostu N 0 nieznane 10 obrotowy 11 podnoszony 100 stały 101 ruchomy 102 przesuwny 999 inne BVC : Rodzaj przejazdu/przejścia N 0 nieznane 1 most 2 wiadukt 3 estakada 4 kładka dla pieszych inne WID : Szerokość N od 0 do [w metrach z dokładnością do 0.1m] UNEL - Podziemne lub podwodne przejście, otwarte z obu stron, umożliwiające przeprowadzenie zazwyczaj linii kolejowej lub drogi WID : Szerokość N od 0 do [w metrach z dokładnością do 0.1m] UC : Kategoria zastosowań transportowych N 0 nieznane 1 droga i kolej 3 kolej 4 droga 38 kanał 41 akwedukt SKRZYŻOWANIE BEZKOLIZYJNE - Rozbudowane połączenie dróg biegnących w różnych kierunkach umożliwiające i upraszczające ruch komunikacyjny w różnych kierunkach

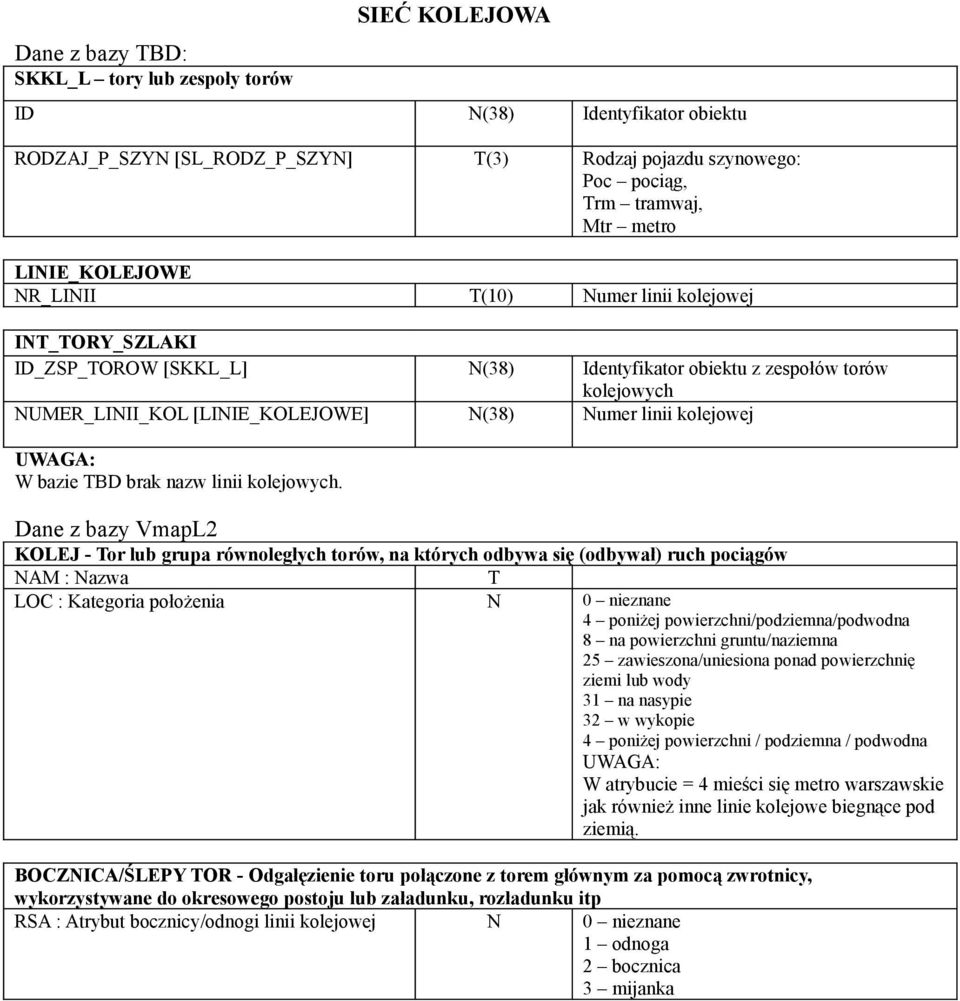

7 Dane z bazy BD: SKKL_L tory lub zespoły torów SIEĆ KOLEJOWA RODZAJ_P_SZYN [SL_RODZ_P_SZYN] (3) Rodzaj pojazdu szynowego: Poc pociąg, rm tramwaj, Mtr metro LINIE_KOLEJOWE NR_LINII (10) Numer linii kolejowej IN_ORY_SZLAKI ID_ZSP_OROW [SKKL_L] N(38) Identyfikator obiektu z zespołów torów kolejowych NUMER_LINII_KOL [LINIE_KOLEJOWE] N(38) Numer linii kolejowej UWAGA: W bazie BD brak nazw linii kolejowych. Dane z bazy VmapL2 KOLEJ - or lub grupa równoległych torów, na których odbywa się (odbywał) ruch pociągów LOC : Kategoria położenia N 0 nieznane 4 poniżej powierzchni/podziemna/podwodna 8 na powierzchni gruntu/naziemna 25 zawieszona/uniesiona ponad powierzchnię ziemi lub wody 31 na nasypie 32 w wykopie 4 poniżej powierzchni / podziemna / podwodna UWAGA: W atrybucie = 4 mieści się metro warszawskie jak również inne linie kolejowe biegnące pod ziemią. BOCZNICA/ŚLEPY OR - Odgałęzienie toru połączone z torem głównym za pomocą zwrotnicy, wykorzystywane do okresowego postoju lub załadunku, rozładunku itp RSA : Atrybut bocznicy/odnogi linii kolejowej N 0 nieznane 1 odnoga 2 bocznica 3 mijanka

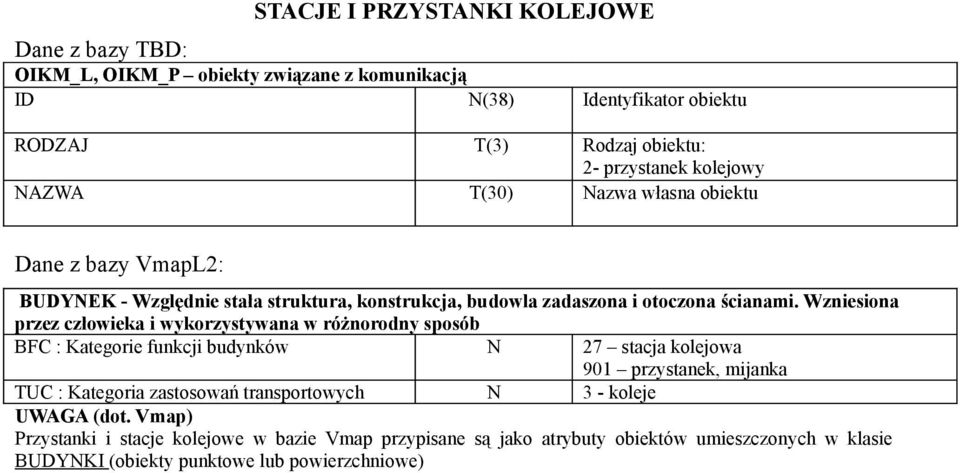

8 SACJE I PRZYSANKI KOLEJOWE Dane z bazy BD: OIKM_L, OIKM_P obiekty związane z komunikacją RODZAJ (3) Rodzaj obiektu: 2- przystanek kolejowy NAZWA (30) Nazwa własna obiektu Dane z bazy VmapL2: BUDYNEK - Względnie stała struktura, konstrukcja, budowla zadaszona i otoczona ścianami. Wzniesiona przez człowieka i wykorzystywana w różnorodny sposób BFC : Kategorie funkcji budynków N 27 stacja kolejowa 901 przystanek, mijanka UC : Kategoria zastosowań transportowych N 3 - koleje UWAGA (dot. Vmap) Przystanki i stacje kolejowe w bazie Vmap przypisane są jako atrybuty obiektów umieszczonych w klasie BUDYNKI (obiekty punktowe lub powierzchniowe)

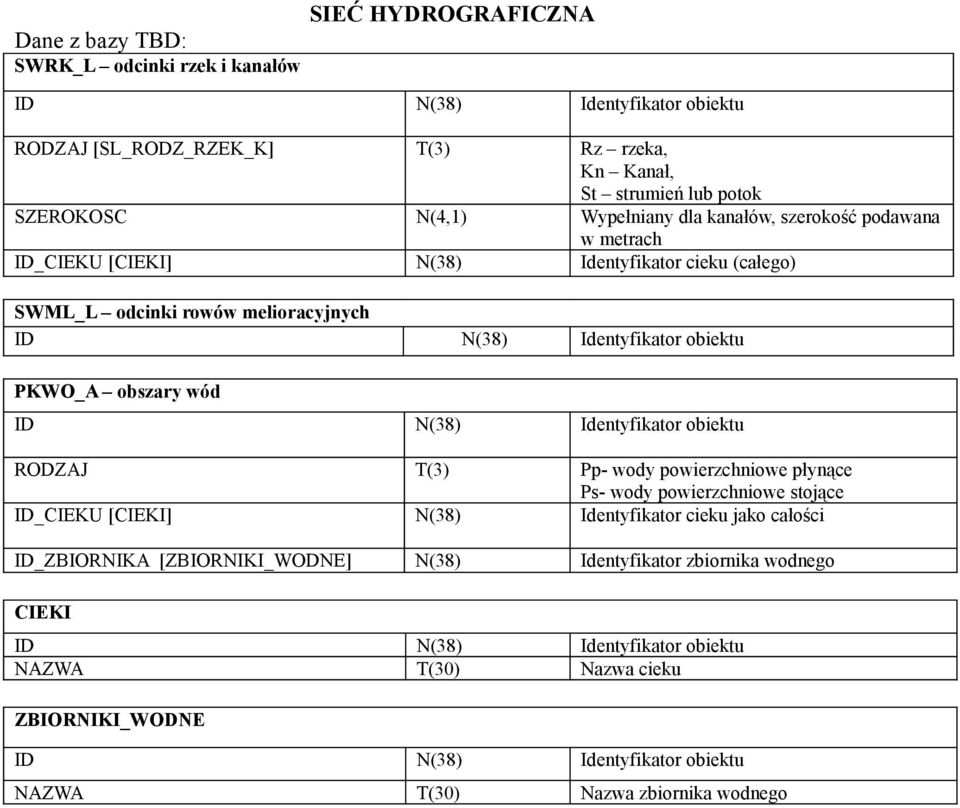

9 Dane z bazy BD: SWRK_L odcinki rzek i kanałów SIEĆ HYDROGRAFICZNA RODZAJ [SL_RODZ_RZEK_K] (3) Rz rzeka, Kn Kanał, St strumień lub potok SZEROKOSC N(4,1) Wypełniany dla kanałów, szerokość podawana w metrach ID_CIEKU [CIEKI] N(38) Identyfikator cieku (całego) SWML_L odcinki rowów melioracyjnych PKWO_A obszary wód RODZAJ (3) Pp- wody powierzchniowe płynące Ps- wody powierzchniowe stojące ID_CIEKU [CIEKI] N(38) Identyfikator cieku jako całości ID_ZBIORNIKA [ZBIORNIKI_WODNE] N(38) Identyfikator zbiornika wodnego CIEKI NAZWA (30) Nazwa cieku ZBIORNIKI_WODNE NAZWA (30) Nazwa zbiornika wodnego

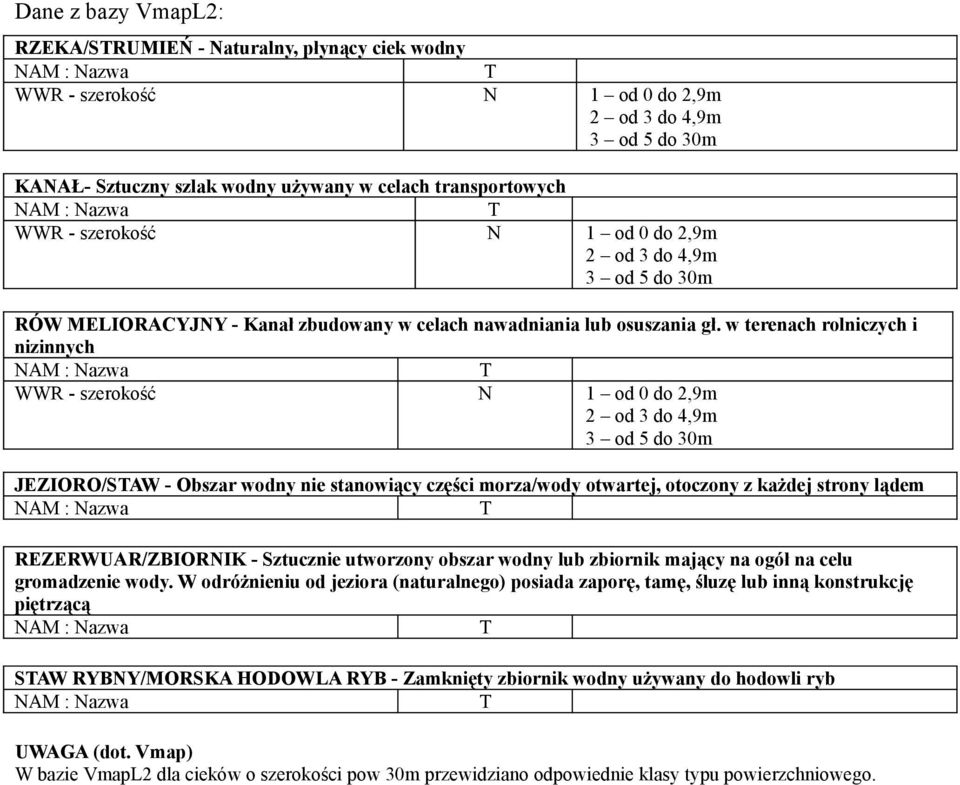

10 Dane z bazy VmapL2: RZEKA/SRUMIEŃ - Naturalny, płynący ciek wodny WWR - szerokość N 1 od 0 do 2,9m 2 od 3 do 4,9m 3 od 5 do 30m KANAŁ- Sztuczny szlak wodny używany w celach transportowych WWR - szerokość N 1 od 0 do 2,9m 2 od 3 do 4,9m 3 od 5 do 30m RÓW MELIORACYJNY - Kanał zbudowany w celach nawadniania lub osuszania gł. w terenach rolniczych i nizinnych WWR - szerokość N 1 od 0 do 2,9m 2 od 3 do 4,9m 3 od 5 do 30m JEZIORO/SAW - Obszar wodny nie stanowiący części morza/wody otwartej, otoczony z każdej strony lądem REZERWUAR/ZBIORNIK - Sztucznie utworzony obszar wodny lub zbiornik mający na ogół na celu gromadzenie wody. W odróżnieniu od jeziora (naturalnego) posiada zaporę, tamę, śluzę lub inną konstrukcję piętrzącą SAW RYBNY/MORSKA HODOWLA RYB - Zamknięty zbiornik wodny używany do hodowli ryb UWAGA (dot. Vmap) W bazie VmapL2 dla cieków o szerokości pow 30m przewidziano odpowiednie klasy typu powierzchniowego.

11 Dane z bazy BD: BBBD_A budynki ZABUDOWA FUNKCJA_OGOLNA (3) Przeważająca funkcja budynku: b- budynek biurowy g- budynek gospodarczo-produkcyjny dla rolnictwa h- budynek handlowy lub usługowy i- inny budynek niemieszkalny k- budynek oświaty, nauki, kultury lub sportu m- budynek mieszkalny p- budynek przemysłowy r- budynek sakralny s- budynek magazynowy lub zbiornik (silos) t- budynek transportu lub łączności z- budynek ochrony zdrowia lub opieki socjalnej FUNKCJA_SZCZEGOLOWA [ (3) Wybrane szczegółowe funkcje budynku: Ba- urząd administracji publicznej Bf- siedziba firmy lub firm Bg- strażnica służb granicznych Bp- komenda lub posterunek policji Bs- posterunek straży pożarnej Bz- placówka służb zagranicznych Gs- szklarnia Gw- wiejski budynek gospodarczy Hd- dom handlowy (towarowy) Hn- stacja benzynowa Ht- hala targowa lub hipermarket Hu- pawilon handlowo - usługowy Ia- koszary Ib- posterunek blokowy Id- dróżnik Ie- budynek o charakterze wieży If- centrala telefoniczna Ig- budynek sieci gazowej Ih- hotel, zajazd lub motel Il- dom letniskowy Im- zakład gastronomiczny In- schronisko lub noclegownia Ip- stacja pomp Ir- wiatrak It- budynek transformatora Iw- zakład karny Iy- dom wypoczynkowy Iz- lecznica zwierząt Kb- biblioteka Kd- dom kultury Kh- hala sportowo-widowiskowa Ki- placówka naukowa Kk- kino Km- muzeum Kn- pływalnia kryta Ko- obserwatorium, planetarium Kp- przedszkole Ks- szkoła

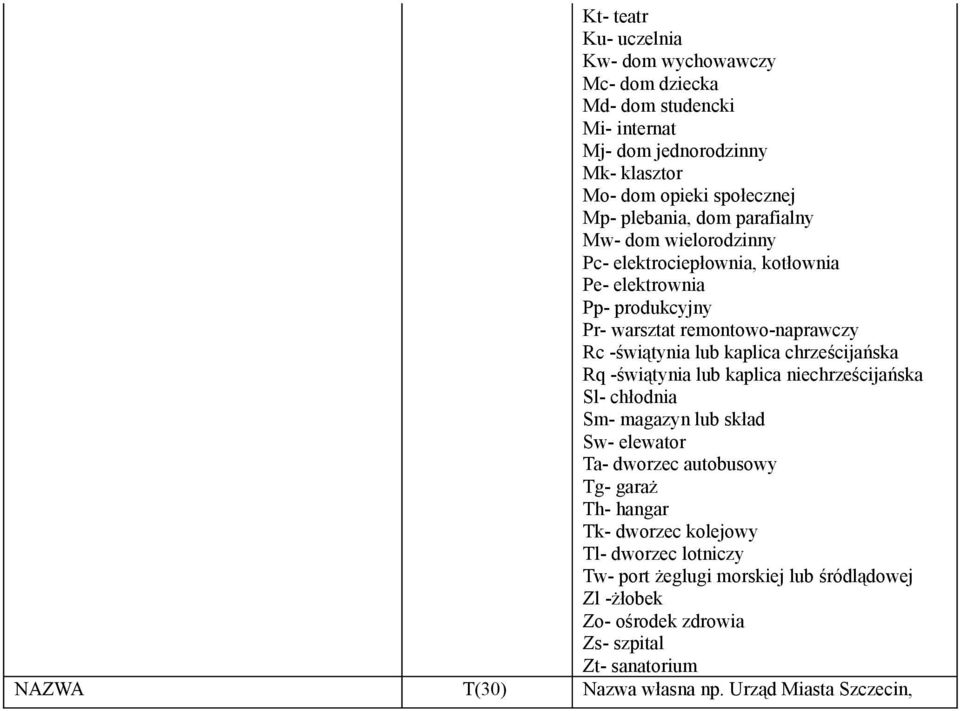

12 Kt- teatr Ku- uczelnia Kw- dom wychowawczy Mc- dom dziecka Md- dom studencki Mi- internat Mj- dom jednorodzinny Mk- klasztor Mo- dom opieki społecznej Mp- plebania, dom parafialny Mw- dom wielorodzinny Pc- elektrociepłownia, kotłownia Pe- elektrownia Pp- produkcyjny Pr- warsztat remontowo-naprawczy Rc -świątynia lub kaplica chrześcijańska Rq -świątynia lub kaplica niechrześcijańska Sl- chłodnia Sm- magazyn lub skład Sw- elewator a- dworzec autobusowy g- garaż h- hangar k- dworzec kolejowy l- dworzec lotniczy w- port żeglugi morskiej lub śródlądowej Zl -żłobek Zo- ośrodek zdrowia Zs- szpital Zt- sanatorium NAZWA (30) Nazwa własna np. Urząd Miasta Szczecin,

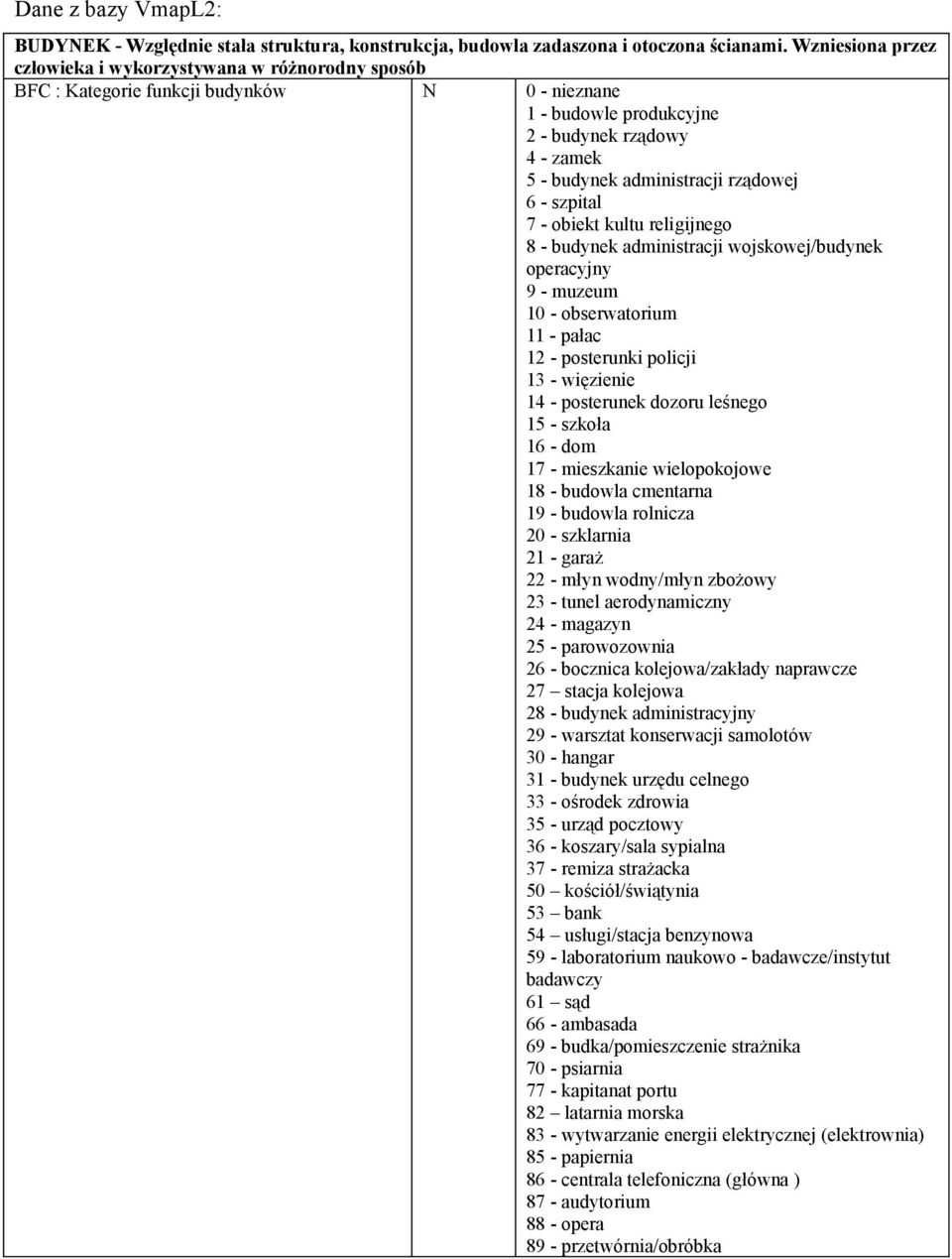

13 Dane z bazy VmapL2: BUDYNEK - Względnie stała struktura, konstrukcja, budowla zadaszona i otoczona ścianami. Wzniesiona przez człowieka i wykorzystywana w różnorodny sposób BFC : Kategorie funkcji budynków N 0 - nieznane 1 - budowle produkcyjne 2 - budynek rządowy 4 - zamek 5 - budynek administracji rządowej 6 - szpital 7 - obiekt kultu religijnego 8 - budynek administracji wojskowej/budynek operacyjny 9 - muzeum 10 - obserwatorium 11 - pałac 12 - posterunki policji 13 - więzienie 14 - posterunek dozoru leśnego 15 - szkoła 16 - dom 17 - mieszkanie wielopokojowe 18 - budowla cmentarna 19 - budowla rolnicza 20 - szklarnia 21 - garaż 22 - młyn wodny/młyn zbożowy 23 - tunel aerodynamiczny 24 - magazyn 25 - parowozownia 26 - bocznica kolejowa/zakłady naprawcze 27 stacja kolejowa 28 - budynek administracyjny 29 - warsztat konserwacji samolotów 30 - hangar 31 - budynek urzędu celnego 33 - ośrodek zdrowia 35 - urząd pocztowy 36 - koszary/sala sypialna 37 - remiza strażacka 50 kościół/świątynia 53 bank 54 usługi/stacja benzynowa 59 - laboratorium naukowo - badawcze/instytut badawczy 61 sąd 66 - ambasada 69 - budka/pomieszczenie strażnika 70 - psiarnia 77 - kapitanat portu 82 latarnia morska 83 - wytwarzanie energii elektrycznej (elektrownia) 85 - papiernia 86 - centrala telefoniczna (główna ) 87 - audytorium 88 - opera 89 - przetwórnia/obróbka

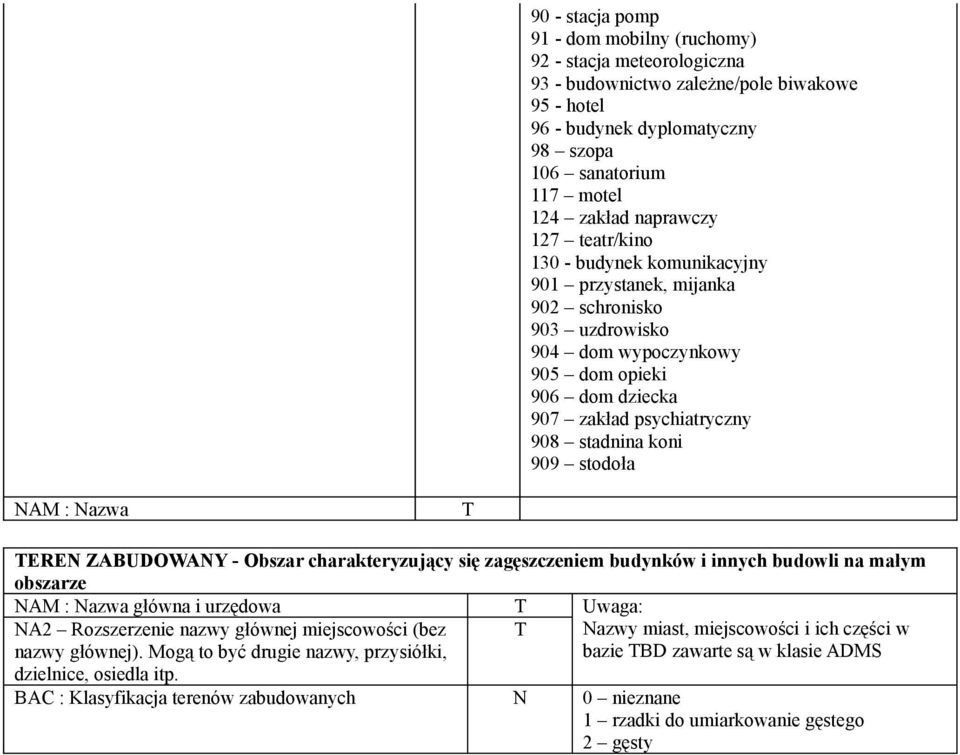

14 90 - stacja pomp 91 - dom mobilny (ruchomy) 92 - stacja meteorologiczna 93 - budownictwo zależne/pole biwakowe 95 - hotel 96 - budynek dyplomatyczny 98 szopa 106 sanatorium 117 motel 124 zakład naprawczy 127 teatr/kino budynek komunikacyjny 901 przystanek, mijanka 902 schronisko 903 uzdrowisko 904 dom wypoczynkowy 905 dom opieki 906 dom dziecka 907 zakład psychiatryczny 908 stadnina koni 909 stodoła EREN ZABUDOWANY - Obszar charakteryzujący się zagęszczeniem budynków i innych budowli na małym obszarze główna i urzędowa Uwaga: NA2 Rozszerzenie nazwy głównej miejscowości (bez nazwy głównej). Mogą to być drugie nazwy, przysiółki, Nazwy miast, miejscowości i ich części w bazie BD zawarte są w klasie ADMS dzielnice, osiedla itp. BAC : Klasyfikacja terenów zabudowanych N 0 nieznane 1 rzadki do umiarkowanie gęstego 2 gęsty

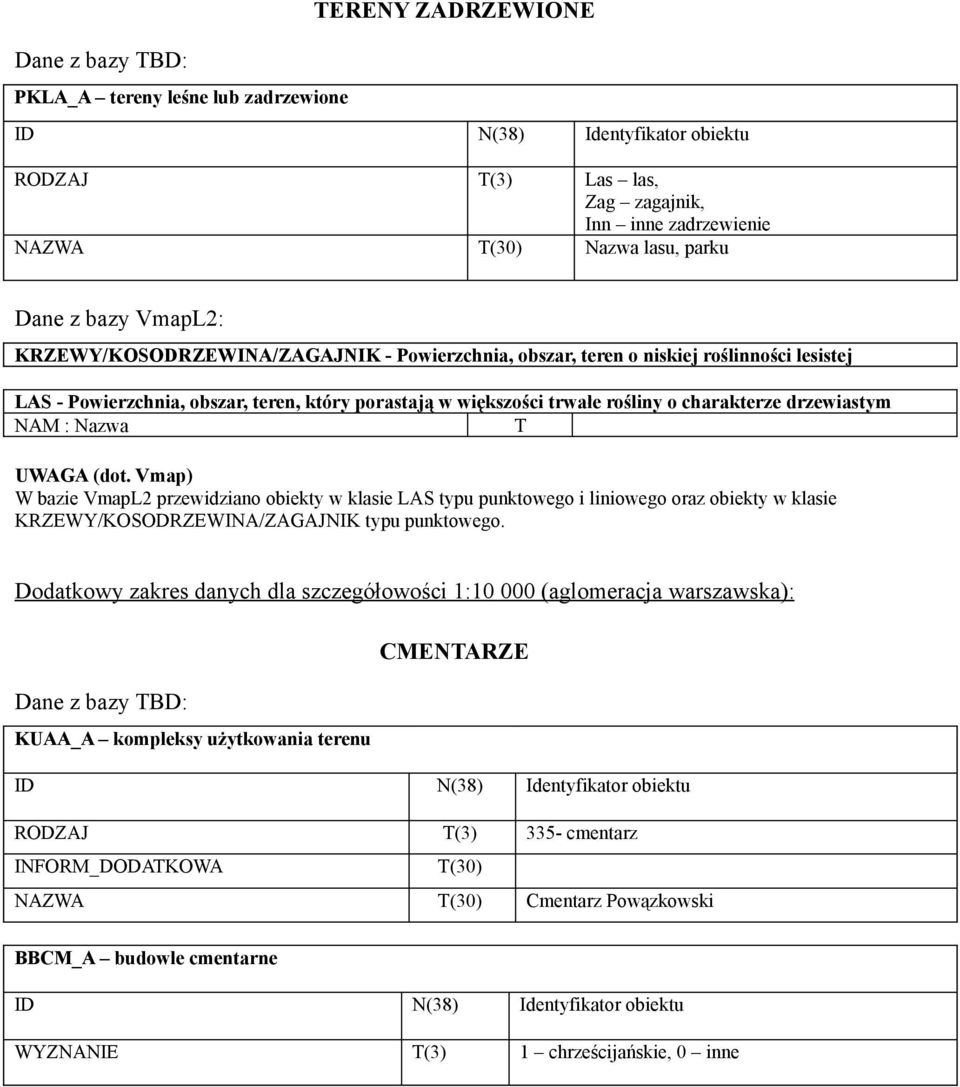

15 Dane z bazy BD: PKLA_A tereny leśne lub zadrzewione ERENY ZADRZEWIONE RODZAJ (3) Las las, Zag zagajnik, Inn inne zadrzewienie NAZWA (30) Nazwa lasu, parku Dane z bazy VmapL2: KRZEWY/KOSODRZEWINA/ZAGAJNIK - Powierzchnia, obszar, teren o niskiej roślinności lesistej LAS - Powierzchnia, obszar, teren, który porastają w większości trwałe rośliny o charakterze drzewiastym UWAGA (dot. Vmap) W bazie VmapL2 przewidziano obiekty w klasie LAS typu punktowego i liniowego oraz obiekty w klasie KRZEWY/KOSODRZEWINA/ZAGAJNIK typu punktowego. Dodatkowy zakres danych dla szczegółowości 1: (aglomeracja warszawska): CMENARZE Dane z bazy BD: KUAA_A kompleksy użytkowania terenu RODZAJ (3) 335- cmentarz INFORM_DODAKOWA (30) NAZWA (30) Cmentarz Powązkowski BBCM_A budowle cmentarne WYZNANIE (3) 1 chrześcijańskie, 0 inne

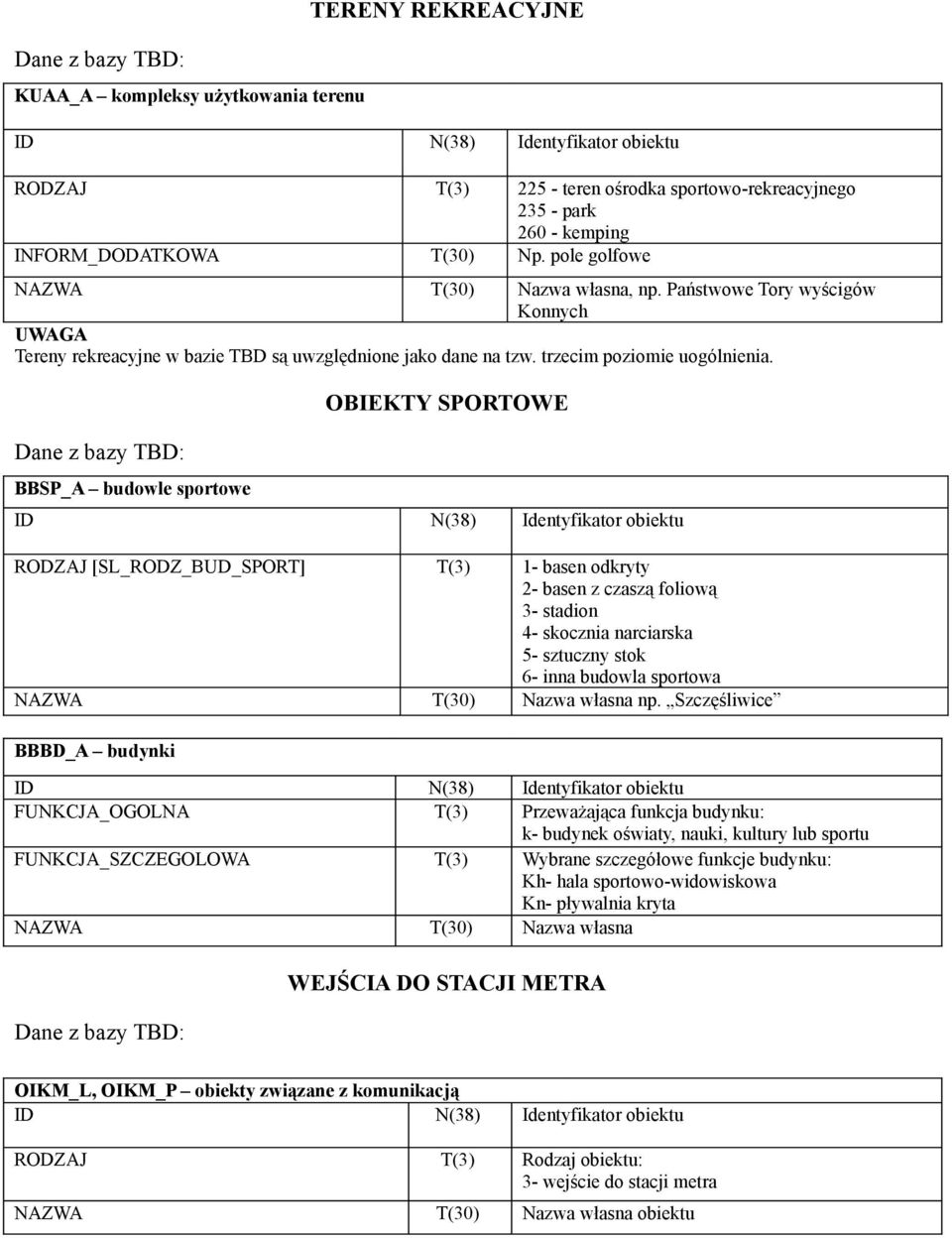

16 Dane z bazy BD: KUAA_A kompleksy użytkowania terenu ERENY REKREACYJNE RODZAJ (3) teren ośrodka sportowo-rekreacyjnego park kemping INFORM_DODAKOWA (30) Np. pole golfowe NAZWA (30) Nazwa własna, np. Państwowe ory wyścigów Konnych UWAGA ereny rekreacyjne w bazie BD są uwzględnione jako dane na tzw. trzecim poziomie uogólnienia. Dane z bazy BD: BBSP_A budowle sportowe OBIEKY SPOROWE RODZAJ [SL_RODZ_BUD_SPOR] (3) 1- basen odkryty 2- basen z czaszą foliową 3- stadion 4- skocznia narciarska 5- sztuczny stok 6- inna budowla sportowa NAZWA (30) Nazwa własna np. Szczęśliwice BBBD_A budynki FUNKCJA_OGOLNA (3) Przeważająca funkcja budynku: k- budynek oświaty, nauki, kultury lub sportu FUNKCJA_SZCZEGOLOWA (3) Wybrane szczegółowe funkcje budynku: Kh- hala sportowo-widowiskowa Kn- pływalnia kryta NAZWA (30) Nazwa własna Dane z bazy BD: WEJŚCIA DO SACJI MERA OIKM_L, OIKM_P obiekty związane z komunikacją RODZAJ (3) Rodzaj obiektu: 3- wejście do stacji metra NAZWA (30) Nazwa własna obiektu

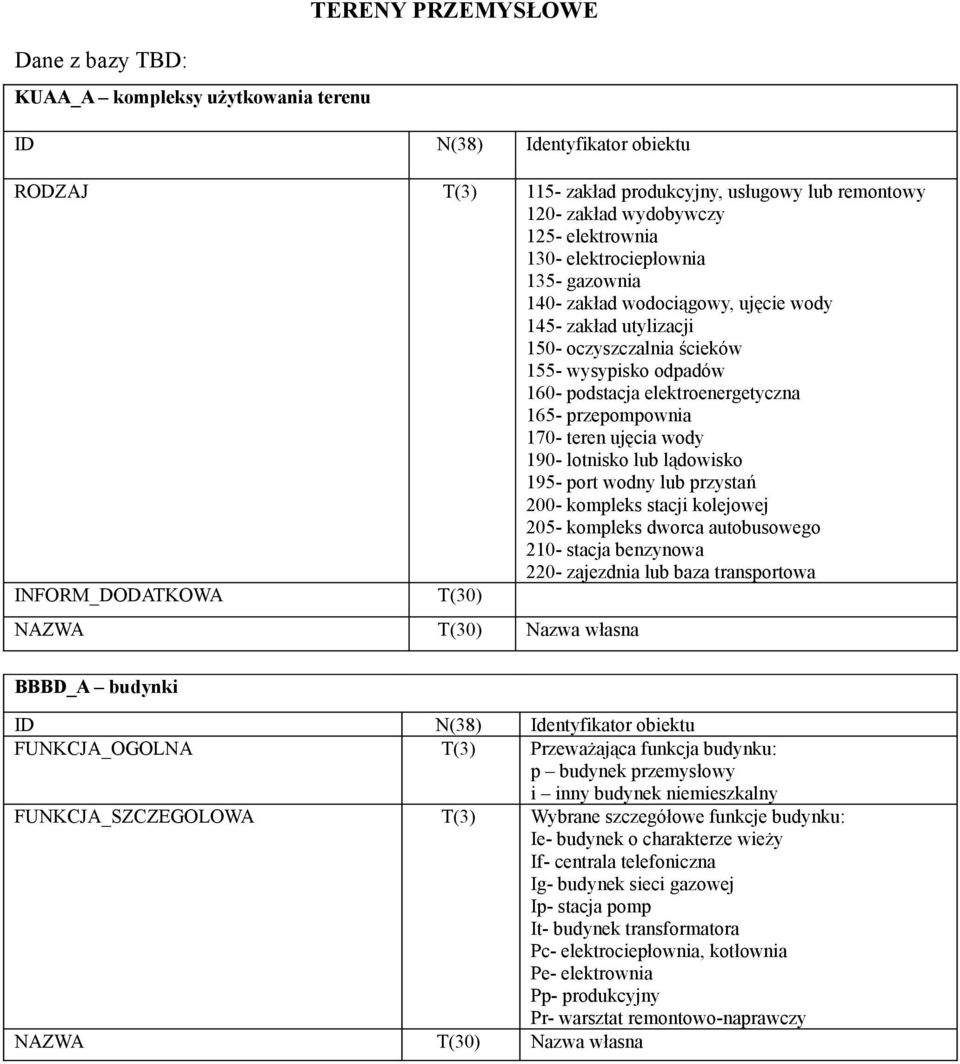

17 Dane z bazy BD: KUAA_A kompleksy użytkowania terenu ERENY PRZEMYSŁOWE RODZAJ (3) 115- zakład produkcyjny, usługowy lub remontowy 120- zakład wydobywczy 125- elektrownia 130- elektrociepłownia 135- gazownia 140- zakład wodociągowy, ujęcie wody 145- zakład utylizacji 150- oczyszczalnia ścieków 155- wysypisko odpadów 160- podstacja elektroenergetyczna 165- przepompownia 170- teren ujęcia wody 190- lotnisko lub lądowisko 195- port wodny lub przystań 200- kompleks stacji kolejowej 205- kompleks dworca autobusowego 210- stacja benzynowa 220- zajezdnia lub baza transportowa INFORM_DODAKOWA (30) NAZWA (30) Nazwa własna BBBD_A budynki FUNKCJA_OGOLNA (3) Przeważająca funkcja budynku: p budynek przemysłowy i inny budynek niemieszkalny FUNKCJA_SZCZEGOLOWA (3) Wybrane szczegółowe funkcje budynku: Ie- budynek o charakterze wieży If- centrala telefoniczna Ig- budynek sieci gazowej Ip- stacja pomp It- budynek transformatora Pc- elektrociepłownia, kotłownia Pe- elektrownia Pp- produkcyjny Pr- warsztat remontowo-naprawczy NAZWA (30) Nazwa własna

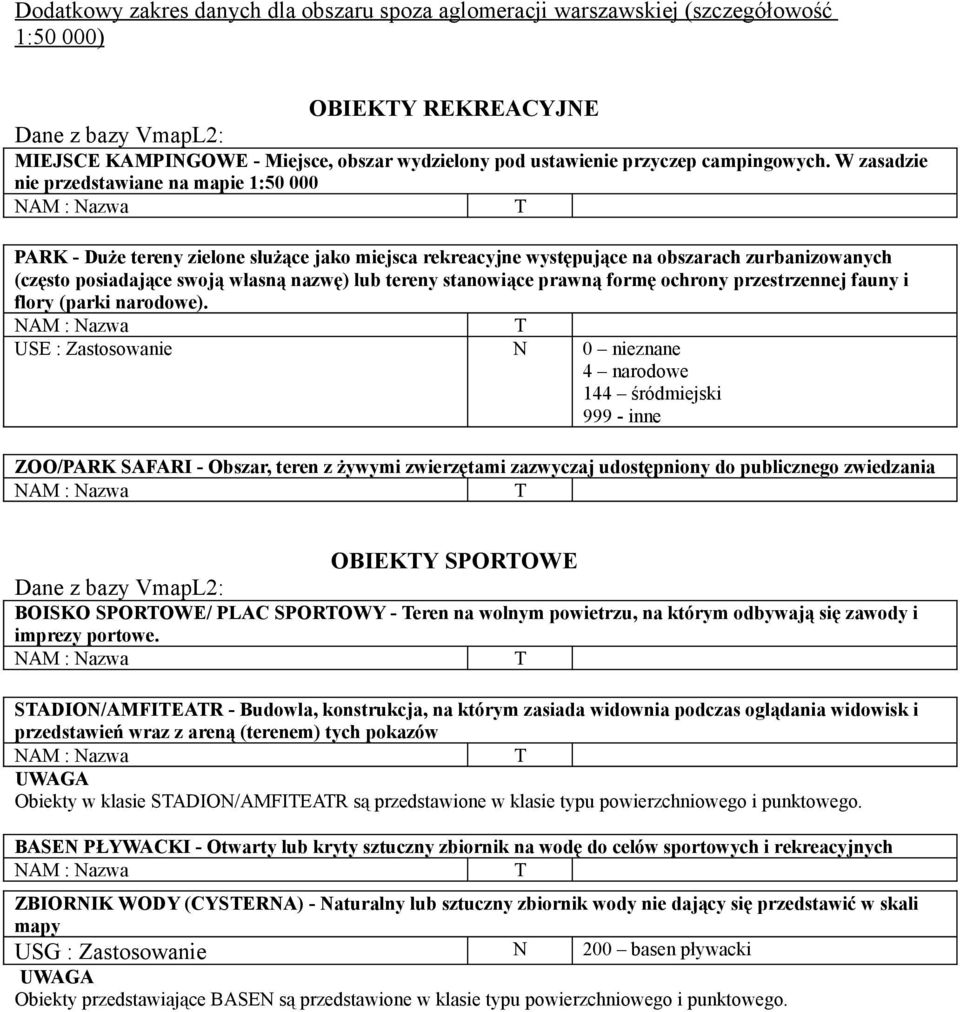

18 Dodatkowy zakres danych dla obszaru spoza aglomeracji warszawskiej (szczegółowość 1:50 000) OBIEKY REKREACYJNE Dane z bazy VmapL2: MIEJSCE KAMPINGOWE - Miejsce, obszar wydzielony pod ustawienie przyczep campingowych. W zasadzie nie przedstawiane na mapie 1: PARK - Duże tereny zielone służące jako miejsca rekreacyjne występujące na obszarach zurbanizowanych (często posiadające swoją własną nazwę) lub tereny stanowiące prawną formę ochrony przestrzennej fauny i flory (parki narodowe). USE : Zastosowanie N 0 nieznane 4 narodowe 144 śródmiejski inne ZOO/PARK SAFARI - Obszar, teren z żywymi zwierzętami zazwyczaj udostępniony do publicznego zwiedzania OBIEKY SPOROWE Dane z bazy VmapL2: BOISKO SPOROWE/ PLAC SPOROWY - eren na wolnym powietrzu, na którym odbywają się zawody i imprezy portowe. SADION/AMFIEAR - Budowla, konstrukcja, na którym zasiada widownia podczas oglądania widowisk i przedstawień wraz z areną (terenem) tych pokazów UWAGA Obiekty w klasie SADION/AMFIEAR są przedstawione w klasie typu powierzchniowego i punktowego. BASEN PŁYWACKI - Otwarty lub kryty sztuczny zbiornik na wodę do celów sportowych i rekreacyjnych ZBIORNIK WODY (CYSERNA) - Naturalny lub sztuczny zbiornik wody nie dający się przedstawić w skali mapy USG : Zastosowanie N 200 basen pływacki UWAGA Obiekty przedstawiające BASEN są przedstawione w klasie typu powierzchniowego i punktowego.

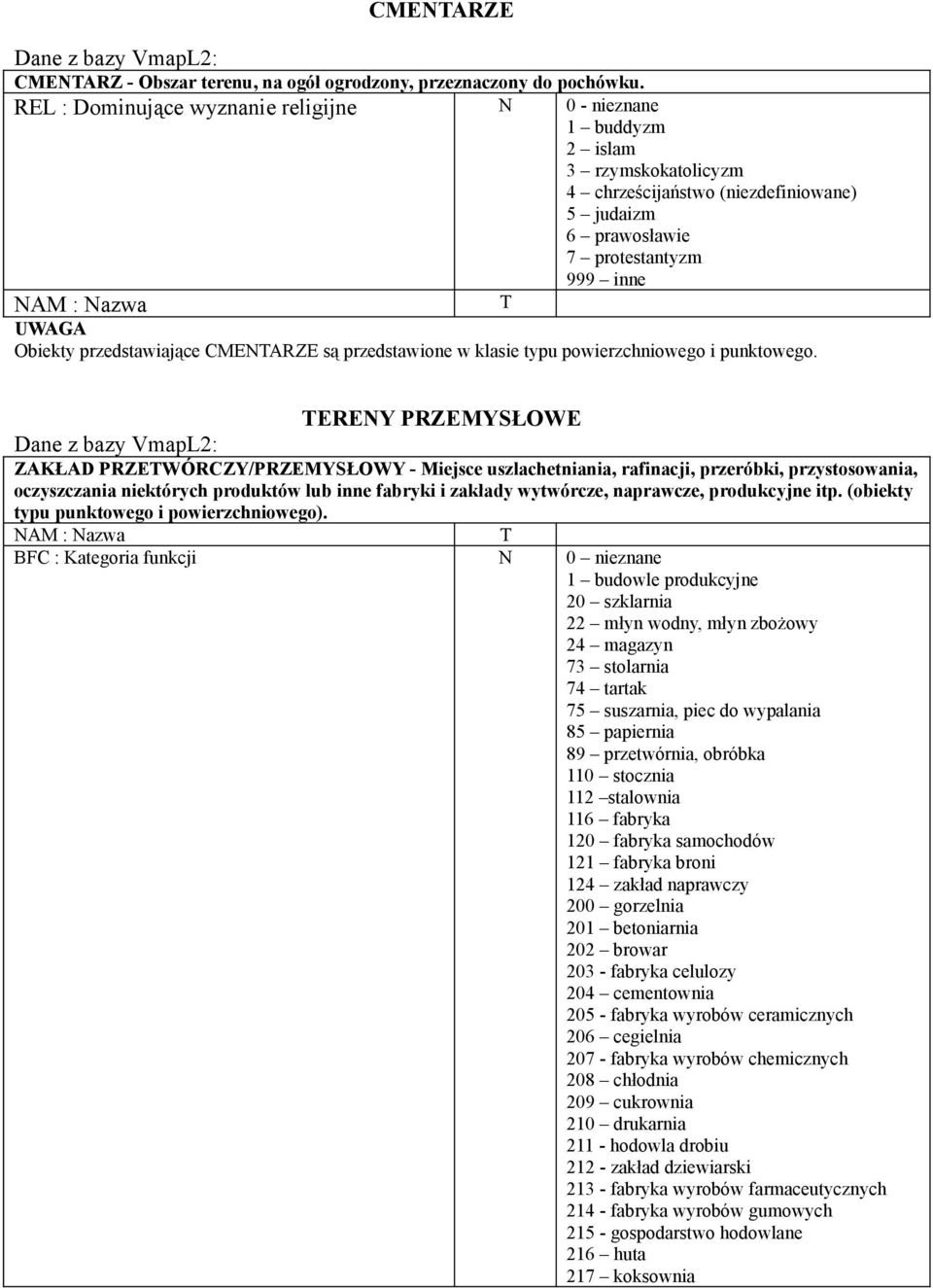

19 CMENARZE Dane z bazy VmapL2: CMENARZ - Obszar terenu, na ogół ogrodzony, przeznaczony do pochówku. REL : Dominujące wyznanie religijne N 0 - nieznane 1 buddyzm 2 islam 3 rzymskokatolicyzm 4 chrześcijaństwo (niezdefiniowane) 5 judaizm 6 prawosławie 7 protestantyzm 999 inne UWAGA Obiekty przedstawiające CMENARZE są przedstawione w klasie typu powierzchniowego i punktowego. ERENY PRZEMYSŁOWE Dane z bazy VmapL2: ZAKŁAD PRZEWÓRCZY/PRZEMYSŁOWY - Miejsce uszlachetniania, rafinacji, przeróbki, przystosowania, oczyszczania niektórych produktów lub inne fabryki i zakłady wytwórcze, naprawcze, produkcyjne itp. (obiekty typu punktowego i powierzchniowego). BFC : Kategoria funkcji N 0 nieznane 1 budowle produkcyjne 20 szklarnia 22 młyn wodny, młyn zbożowy 24 magazyn 73 stolarnia 74 tartak 75 suszarnia, piec do wypalania 85 papiernia 89 przetwórnia, obróbka 110 stocznia 112 stalownia 116 fabryka 120 fabryka samochodów 121 fabryka broni 124 zakład naprawczy 200 gorzelnia 201 betoniarnia 202 browar fabryka celulozy 204 cementownia fabryka wyrobów ceramicznych 206 cegielnia fabryka wyrobów chemicznych 208 chłodnia 209 cukrownia 210 drukarnia hodowla drobiu zakład dziewiarski fabryka wyrobów farmaceutycznych fabryka wyrobów gumowych gospodarstwo hodowlane 216 huta 217 koksownia

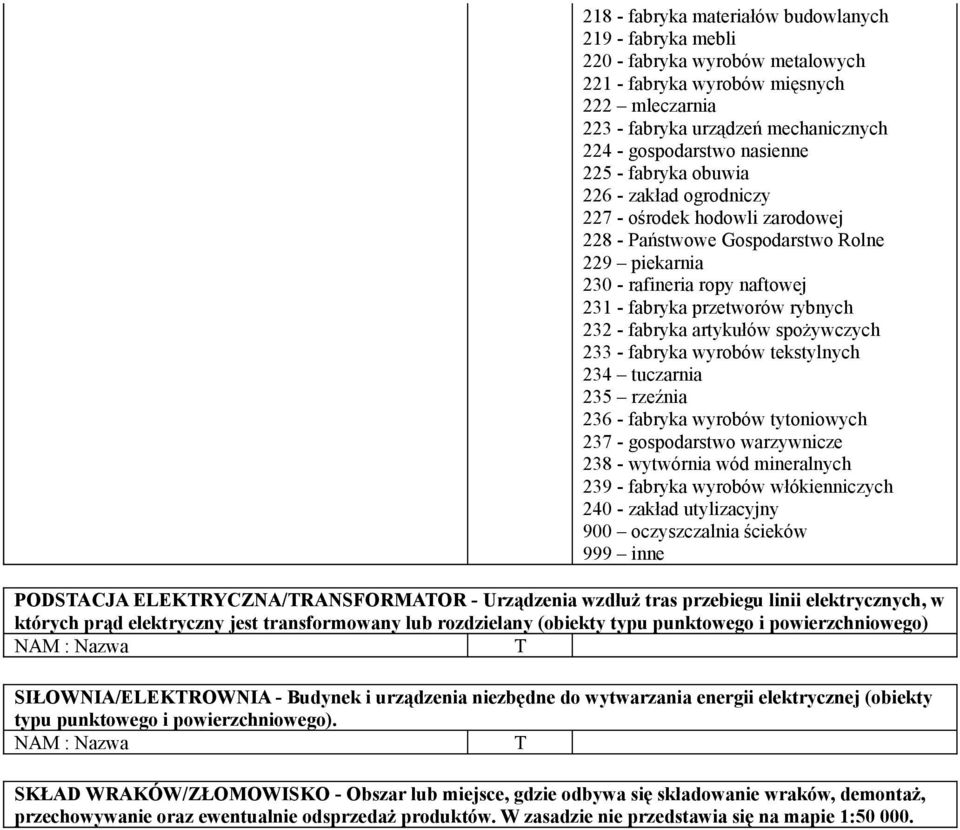

20 218 - fabryka materiałów budowlanych fabryka mebli fabryka wyrobów metalowych fabryka wyrobów mięsnych 222 mleczarnia fabryka urządzeń mechanicznych gospodarstwo nasienne fabryka obuwia zakład ogrodniczy ośrodek hodowli zarodowej Państwowe Gospodarstwo Rolne 229 piekarnia rafineria ropy naftowej fabryka przetworów rybnych fabryka artykułów spożywczych fabryka wyrobów tekstylnych 234 tuczarnia 235 rzeźnia fabryka wyrobów tytoniowych gospodarstwo warzywnicze wytwórnia wód mineralnych fabryka wyrobów włókienniczych zakład utylizacyjny 900 oczyszczalnia ścieków 999 inne PODSACJA ELEKRYCZNA/RANSFORMAOR - Urządzenia wzdłuż tras przebiegu linii elektrycznych, w których prąd elektryczny jest transformowany lub rozdzielany (obiekty typu punktowego i powierzchniowego) SIŁOWNIA/ELEKROWNIA - Budynek i urządzenia niezbędne do wytwarzania energii elektrycznej (obiekty typu punktowego i powierzchniowego). SKŁAD WRAKÓW/ZŁOMOWISKO - Obszar lub miejsce, gdzie odbywa się składowanie wraków, demontaż, przechowywanie oraz ewentualnie odsprzedaż produktów. W zasadzie nie przedstawia się na mapie 1:
