2 I Strona tytułowa... 1 II Opis techniczny... 3 III Warunki techniczne i uzgodnienia IV Rysunki... 29

3 II OPIS TECHNICZNY 1. Przedmiot opracowania. Opracowanie niniejsze jest branżowym projektem wykonawczym usunięcia kolizji sieci teletechnicznych z projektowanym układem drogowym wykonywanym dla inwestycji pod nazwą: Przebudowa i rozbudowa ul. Karnowskiego w Wejherowie, na odcinku od ul. Ofiar Piaśnicy do ul. Przemysłowej z budową ronda na skrzyżowaniu ulic Karnowskiego i Przemysłowej, budową ronda na skrzyżowaniu ulic Karnowskiego i Ofiar Piaśnicy oraz budową ronda na skrzyżowaniu ulic Lelewela i Ofiar Piaśnicy. 2. Inwestor. Gmina Miasta Wejherowa, Pl. Jakuba Wejhera 8, Wejherowo 3. Jednostka projektowa. AMPIS PROJEKT Sp. z o.o. Sp. k., ul. Daliowa 18, Skowarcz 4. Cel i zakres opracowania. Celem opracowania jest szczegółowe określenie rodzajów, zakresów i technologii robót oraz uszczegółowienie rozwiązań technicznych dla zabezpieczenia i przebudowy sieci teletechnicznych kolidujących z projektowanym układem drogowym dla zadania: Przebudowa i rozbudowa ul. Karnowskiego w Wejherowie, na odcinku od ul. Ofiar Piaśnicy do ul. Przemysłowej z budową ronda na skrzyżowaniu ulic Karnowskiego i Przemysłowej, budową ronda na skrzyżowaniu ulic Karnowskiego i Ofiar Piaśnicy oraz budową ronda na skrzyżowaniu ulic Lelewela i Ofiar Piaśnicy w taki sposób, aby zachować ciągłość i zakres usług telekomunikacyjnych świadczonych przez operatorów telekomunikacyjnych. Ponadto celem opracowania jest budowa kanału technologicznego składającego się z rur HDPE i studni kablowych. Zakres projektu obejmuje: Sieć Orange Polska S.A. - zabezpieczenie istniejącej sieci - przebudowa istniejącej sieci Sieć Netia S.A. - zabezpieczenie istniejącej sieci - przebudowa istniejącej sieci 3

4 Sieć Chopin Telewizja Kablowa Sp. z o.o. - przebudowa istniejącej sieci Limes sp. o.o. - przebudowa istniejącej sieci Sieć UM Wejherowo - budowa kanału technologicznego 5. Lokalizacja inwestycji. Inwestycja zlokalizowana jest na terenie miasta Wejherowa, ul. Ofiar Piaśnicy, Lelewela, Granicznej, Karnowskiego i Przemysłowej. 6. Podstawa opracowania. 1. Rozporządzenie Ministra Infrastruktury z dnia 26 października 2005 r. w sprawie warunków technicznych, jakim powinny odpowiadać telekomunikacyjne obiekty budowlane i ich usytuowanie; 2. Projekt branży drogowej; 3. Inwentaryzacja sieci w terenie; 4. Uzgodnienia branżowe; 5. Normy Zakładowe; 6. Inne obowiązujące normy i wytyczne z zakresu budownictwa telekomunikacyjnego. 7. Stan istniejący zagospodarowania terenu. Istniejący stan zagospodarowania terenu obejmujący przedmiotowy projekt dotyczy elementów infrastruktury telekomunikacyjnej Orange Polska S.A., Netia S.A., Chopin Telewizja Kablowa Sp. z o.o. i Limes sp. z o.o. kolidujących z projektowanym układem drogowym. Kolidujące urządzenia telekomunikacyjne to uzbrojenie podziemne (kanalizacja kablowa pierwotna i wtórna, kable kanałowe miedziane i światłowodowe, kable doziemne, szafka kablowa). 8. Stan projektowany. Realizacja robót związanych z przebudową drogi wiąże się z koniecznością przebudowy i zabezpieczenia kolidujących elementów infrastruktury teletechnicznej doziemnej Orange Polska S.A., Netia S.A., Chopin Telewizja Kablowa Sp. z o.o. i Limes sp. z o.o. Ponadto projektuje się kanał technologiczny UM Wejherowo. Schemat przebudowy sieci Orange Polska S.A. przedstawiono na rys. 1. Schemat przebudowy sieci Netia S.A. przedstawiono na rys. 2. Schemat przebudowy sieci Orange Polska S.A. przedstawiono na 4

5 rys. 3. Schemat przebudowy sieci Limes sp. z o.o. przedstawiono na rys. 4. Schemat budowy kanału technologicznego UM Wejherowo przedstawiono na rys. 5. W obszarze kolizji należy: PRZEBUDOWA SIECI ORANGE POLSKA S.A. kolizja nr 1: Kolizja nr 1. 1) Wybudować nowy odcinek kanalizacji kablowej z rury DVR110 i studnię SKR-1 z bloczków. 2) W projektowanej kanalizacji kablowej wybudować projektowane odcinki kabli rozdzielczych. 3) W istniejącej i projektowanej studni kablowej zrównoleglić istniejące i projektowane odcinki kabli rozdzielczych. 4) Zdemontować kolidującą kanalizację kablową wraz z umieszczonymi w niej kablami rozdzielczymi. 5) Dostosować rzędne istniejących studni, szafek, słupków do projektowanych rzędnych terenu. 6) Wybudować nowy odcinek doziemnego kabla rozdzielczego 7) Zrównoleglić istniejący i projektowany odcinek doziemnego kabla rozdzielczego. 8) Zdemontować kolidujący odcinek doziemnego kabla rozdzielczego. kolizja nr 2: 1) Przełożyć bez cięcia istniejący niezinwentaryzowany kabel doziemny poza obszar kolizji. kolizja nr 3: W rejonie kolizji występuje nie w pełni zinwentaryzowana geodezyjnie kanalizacja kablowa. W kanalizacji kablowej stwierdzono rozbieżności pomiędzy danymi paszportazycyjnymi a stanem faktycznym. Na etapie wykonawstwa należy ustalić stan faktyczny infrastruktury telekomunikacyjnej. 1) Wybudować nowe odcinki kanalizacji kablowej z rur DVR110 i studnie kablowe. 2) W projektowanej kanalizacji kablowej i ziemi wybudować projektowane odcinki kabli rozdzielczych. 3) Zrównoleglić istniejące i projektowane odcinki kabli rozdzielczych. 4) Zdemontować kolidującą kanalizację kablową wraz z umieszczonymi w niej kablami rozdzielczymi. kolizja nr 4: 1) Wybudować nowe odcinki kanalizacji kablowej z rury DVR110 i studnie kablowe. 2) Od projektowanej studni C35/14 w kierunku północnym ul. Ofiar Piasnicy wybudować odcinek kanalizacji kablowej z rur DVR110 i połączyć z istniejacą kanalizacja kablową bez studni, na którą brak jest miejsca. 3) W projektowanej kanalizacji kablowej wybudować projektowane odcinki kabli rozdzielczych. 4) Zrównoleglić istniejące i projektowane odcinki kabli rozdzielczych (z wyjątkiem kabli: 10x4x0.5/25-26, 15x2x1.2/27-28a). 5) Kable 10x4x0.5/25-26, 15x2x1.2/27-28a wypiąć z szafy i poprowadzić nową trasą kanalizacji kablowej i połączyć z projektiowanymi odcinkami tych kabli w studni C35/14. 5

6 6) Zdemontować kolidującą kanalizację kablową wraz z umieszczonymi w niej kablami rozdzielczymi. 7) Dostosować rzędne istniejących studni, szafek, słupków do projektowanych rzędnych terenu. PRZEBUDOWA SIECI NETIA S.A. kolizja nr 1: 1) Wybudować nowe odcinki kanalizacji kablowej złożonej z rur DVR110 i studni SKO-2g. 2) W projektowanej kanalizacji kablowej wybudować kanalizację wtórną 2xHDPE32/2.9 z wyróżnikami: czerwonym i zielonym. 3) Zlikwidować istniejące złącze przelotowe na istniejącym światłowodowym Z-XOTKtsd 48J. 4) Kabel światłowodowy wycofać do studni przy słupku kablowym a następnie zaciągnąć do projektowanej kanalizacji wtórnej i odtworzyć zlikwidować złącze. 5) Wybudować pomiędzy istniejącym złączem rozgałęźnym a słupkiem kablowym nowy kabel XzTKMXpw 5x4x0.5/01.1A 12b w projektowanej kanalizacji pierwotnej. 6) Zdemontować kolidującą kanalizację kablową wraz z umieszczoną w niej kanalizacją wtórną i kablami. 7) Wykonać pomiary powykonawcze kabli. kolizja nr 2: 1) Wybudować nowe odcinki kanalizacji kablowej złożonej z rur DVR110 i studni SKO-2g. 2) Wyburzyć i wybudować na nowo z bloczków studnię na zbiegu ulic Granicznej i Ofiar Piaśnicy. 3) W projektowanej kanalizacji kablowej wybudować kanalizację wtórną 2xHDPE32/2.9 z wyróżnikami: czerwonym i zielonym. 4) W projektowanej kanalizacji wtórnej wybudować kable: WEJHR0001K-01 (Z-XOTtsd 24J) i WEJHR0004K-01 (Z-XOTKtsd 48J) 5) W studni u zbiegu ulic Ofiar Piaśnicy i Lelewela przeciąć istniejące kable: WEJHR0001K- 01 (Z-XOTtsd 24J) i WEJHR0004K-01 (Z-XOTKtsd 48J) i zwinąć do sąsiednich studni. 6) Zespawać istniejące i projektowane odcinki kabli światłowodowych pozostawiając po obu stronach złącz zapasy. 7) Wybudować w projektowanej i istniejącej kanalizacji pierwotnej, pomiędzy projektowaną studnią w ul. Ofiar Piaśnicy a szafa kablową nowe kable XzTKMXpw: 15x4x0.5/R.1A/38-40, 150x4x0.5/M.R001/1-3. 7) Zdemontować kolidującą kanalizację kablową wraz z umieszczoną w niej kanalizacją wtórną i kablami. 8) Wykonać pomiary powykonawcze kabli. PRZEBUDOWA SIECI CHOPIN TELEWIZJA KABLOWA SP Z O.O. kolizja nr 1: 1) Wybudować nowe odcinki rurociągów / kanalizacji kablowych z rur HDPE32 / DVK110 i studni typu SKR-1. 2) Przepięcia i przełożenia do projektowanych rurociągów / kanalizacji kablowych dokona swoimi siłami, środkami i nakładami gestor sieci. 3) Po przepięciu przez gestora sieci zlikwidować kolidujące rurociągi. 6

7 4) Dostosować rzędne istniejących studni, szafek, słupków do projektowanych rzędnych terenu. kolizja nr 2: 1) Na kolidującym odcinku przełożyć bezprzerwowo rurociąg kablowy HDPEC32 i studnię SKR-1 zawierające kabel Z-XOTKtsdD poza obszar kolizji. 2) W studni SKR-1 do przełożenia zwinięto zapas kabla światłowodowego. 3) "Wydłużyć" rurociąg kablowy wstawiając odcinek dwudzielnej rury HDPE32. Kolizja nr 3. 1) Wybudować nowy odciek kanalizacji kablowej z rur DVK110 i studnię typu SKR-1. 2) Przepiąć i przełożyć do projektowanej kanalizacji kablowej istniejące przyłącze abonenckie RG 11. 4) Dostosować rzędne istniejącej szafki do projektowanych rzędnych terenu. Kolizja nr 4. 1) Wybudować nowy odciek kanalizacji kablowej z rur DVK110 i studnię typu SKR-1 2) Wybudować nową szafkę typu SKs ) Przepiąć do projektowanej szafki istniejące kable magistralne QR 625 oraz przyłącza abonenckie RG 11 biegnące wzdłuż ul. Lelewela. 4) Od projektowanej szafki do projektowanej studni wybudować w projektowanej kanalizacji nowy odcinek kabla magistralnego QR 625 i przyłączy abonenckich RG 11 i połączyć z istniejącymi odcinkami tych kabli. 5) Zlikwidować kolidujące odcinki kabli. PRZEBUDOWA SIECI LIMES SP. Z O.O. 1) Wybudować od studni C35 do studni C49 kabel Z-XOTKtsdD 12J po nowej trasie kanalizacji kablowej. 2) W studniach C35 i C49, w istniejących złączach rozgałęźnych wyspawać projektowany kabel zastępując istniejący kabel. 3) Na końcach projektowanego kabla pozostawić po 25m zapasu kabla. 4) Usunąć z kanalizacji kablowej likwidowany kabel. BUDOWA KANAŁU TECHNOLOGICZNEGO UM WEJHEROWO W przedmiotowym rejonie należy wybudować kanał technologiczny 4xHDPE 40 i studnie kablowe SKR-1. Zastosować rury z wyróżnikami: czerwonym, niebieskim, zielonym i białym. W miejscach gdzie odbywać się będzie ruch kołowy kanał technologiczny zabezpieczyć grubościennymi rurami RHDPEp 125/7.1. Odcinki kabli i kanalizacji, które znajdują się w miejscach gdzie odbywać się będzie ruch kołowy zabezpieczyć grubościennymi rurami dwudzielnymi typu A110PS lub A160PS W rejonie objętym inwestycją mogą występować niezinwentaryzowane geodezyjnie kable telekomunikacyjne. Jeśli w trakcie budowy okaże się, że przyłącza te kolidują z projektowanym układem drogowym, wówczas należy zabezpieczyć je grubościennymi rurami dwudzielnymi typu A110PS. W obszarze przebudowy układu drogowego wykonać regulację wysokościową 7

8 wszystkich słupków, szafek i studni dostosowując ich rzędne do projektowanych rzędnych terenu. Wymienione wyżej prace wykonywać mechanicznie, za wyjątkiem skrzyżowań i zbliżeń z sieciami uzbrojenia terenu oraz w miejscach niedostępnych dla sprzętu mechanicznego, gdzie prace należy wykonywać ręcznie. Budowę należy prowadzić zgodnie z zasadami wiedzy technicznej, normami i przepisami ogólnymi z zakresu ochrony środowiska (nie naruszanie korzeni drzew, krzewów, przywrócenie do stanu pierwotnego trawników itp.) oraz z obowiązującymi przepisami BHP. 9. Zestawienia. Tab Zestawienie materiałów podstawowych (sieć Orange Polska S.A.) Lp. Materiał Ilość Jm 1 Rura RHDPE140/8,0 80 m 2 Rura RHDPE110/6,3 40 m 3 Rura Arot A160PS 70 m 4 Rura Arot A110PS 150 m 5 Rura DVR m 6 Studia kablowa SKR-2 z bloczków kompletna 1 szt. 7 Studia kablowa SKR-1 prefabrykat kompletna 1 szt. 8 Studia kablowa SKR-1 z bloczków kompletna 5 szt. 9 Kabel XzTKMXpw 10x4x m 9 Kabel XzTKMXpw 50x4x m 10 Kabel XzTKMXpw 25x4x m 11 Kabel XzTKMXpw 15x4x m 12 Kabel XzTKMXpw 10x4x m 13 Kabel XzTKMXpw 5x4x m 14 Osłona złącza XAGA500 75/ szt. 15 Osłona złącza XAGA500 55/ szt. 16 Osłona złącza XAGA500 55/ szt. 17 Osłona złącza XAGA500 43/ szt. 18 Taśma ostrzegawcza 360 m Tab Zestawienie materiałów podstawowych (sieć Netia S.A.) Lp. Materiał Ilość Jm 1 Rura RHDPE140/8,0 170 m 2 Rura Arot A160PS 190 m 3 Rura DVR m 4 Rura RHDPE32 z wyróżnikiem koloru czerwonego 120 m 5 Rura RHDPE32 z wyróżnikiem koloru zielonego 120 m 6 Rura KKHR110 3 m 7 Studia kablowa SKO-2g prefabrykat kompletna 4 szt. 8 Studia kablowa SKO-2g z bloczków kompletna 4 szt. 9 Pokrywa zabezpieczająca przed ingerencją osób nieuprawnionych 2 szt. 10 Kabel Z-XOTKtsd 48J 110 m 8

9 11 Kabel Z-XOTKtsd 24J 110 m 12 Mufa światłowodowa na złącze 48J 2 szt. 13 Mufa światłowodowa na złącze 24J 2 szt. 14 Zestaw do ponownego uszczelnienia mufy światłowodowej 1 szt. 15 Stelaż zapasu 4 szt. 16 Kabel XzTKMXpw 150x4x m 17 Kabel XzTKMXpw 15x4x m 18 Kabel XzTKMXpw 5x4x m 19 Osłona złącza XAGA / szt. 20 Osłona złącza XAGA500 43/ szt. 21 Taśma ostrzegawcza 100 m Tab Zestawienie materiałów podstawowych (sieć Chopin Telewizja Kablowa Sp z o.o.) Lp. Materiał Ilość Jm 1 Rura RHDPE140/8,0 80 m 2 Rura RHDPE110/6,3 50 m 3 Rura DVR m 4 Rura RHDPE m 5 Rura KKHR32 20 m 6 Studia kablowa SKR-1 z bloczków kompletna 5 szt. 7 Szafka kablowa uliczna SKs szt. 8 Złączka przelotowa kabla koncentrycznego 10 szt. 9 Taśma ostrzegawcza 450 m Tab Zestawienie materiałów podstawowych (sieć Limes sp. z o.o.) Lp. Materiał Ilość Jm 1 Kabel Z-XOTKtsdD 12J (8mm) 1210 m 2 Zestaw do ponownego uszczelnienia mufy złączowej 2 szt. Tab Zestawienie materiałów podstawowych (sieć UM Wejherowo) Lp. Materiał Ilość Jm 1 Studnia SKR-1 kompletna 14 szt. 2 Rura RHDPEp 125/7,1 305 m 3 Rura RHDPEwp 40/3,7 z wyróżnikiem koloru czerwonego 1510 m 4 Rura RHDPEwp 40/3,7 z wyróżnikiem koloru niebieskiego 1510 m 5 Rura RHDPEwp 40/3,7 z wyróżnikiem koloru zielonego 1510 m 6 Rura RHDPEwp 40/3,7 z wyróżnikiem koloru białego 1510 m 7 Taśma ostrzegawcza 1510 m 10. Uwagi końcowe. Przestrzegać zaleceń i uwag instytucji uzgadniających. Projektowane prace wykonać przy zachowaniu obowiązujących norm i przepisów oraz zasad BHP. W terenie zabudowanym prace wykonywać ręcznie. W miejscach kolizji z uzbrojeniem podziemnym wykonywać ręczne przekopy kontrolne. 9

10 Trasy podlegają wytyczeniu geodezyjnemu, a po ułożeniu wykonać inwentaryzację przez służby geodezyjne. W przypadku prowadzonych zmian nanieść je na rysunkach dokumentacji dla celów paszportyzacyjnych, a wyniki pomiarów końcowych kabli telekomunikacyjnych przekazać do gestora sieci. W przypadku natrafienia na niezinwentaryzowane kable telekomunikacyjne operatorów telekomunikacyjnych należy zabezpieczyć je rurami dzielonymi oraz powiadomić właściciela infrastruktury. 10

11 III WARUNKI TECHICZNE 11

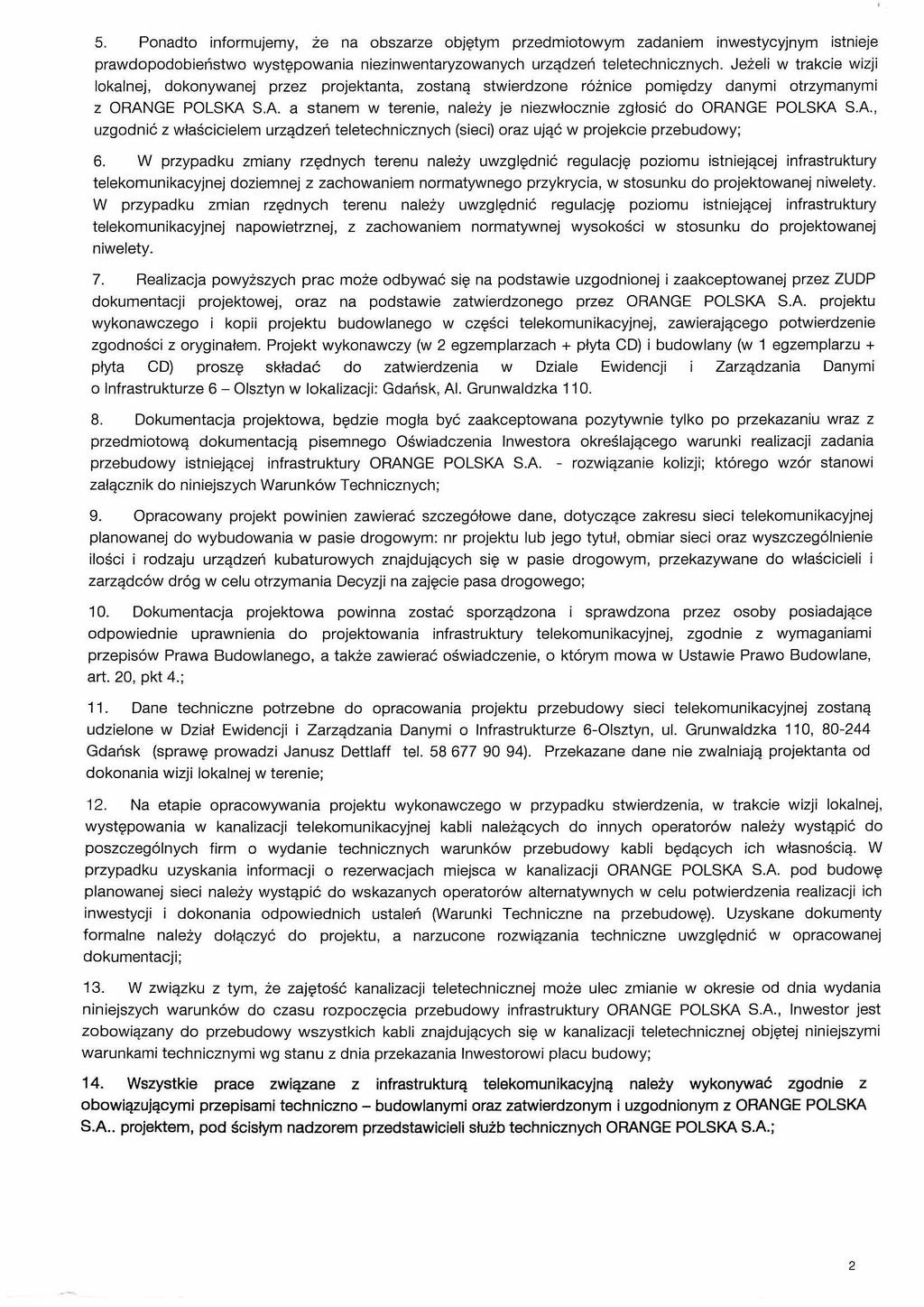

12 12

13 13

14 14

15 15

16 16

17 17

18 18

19 19

20 20

21 21

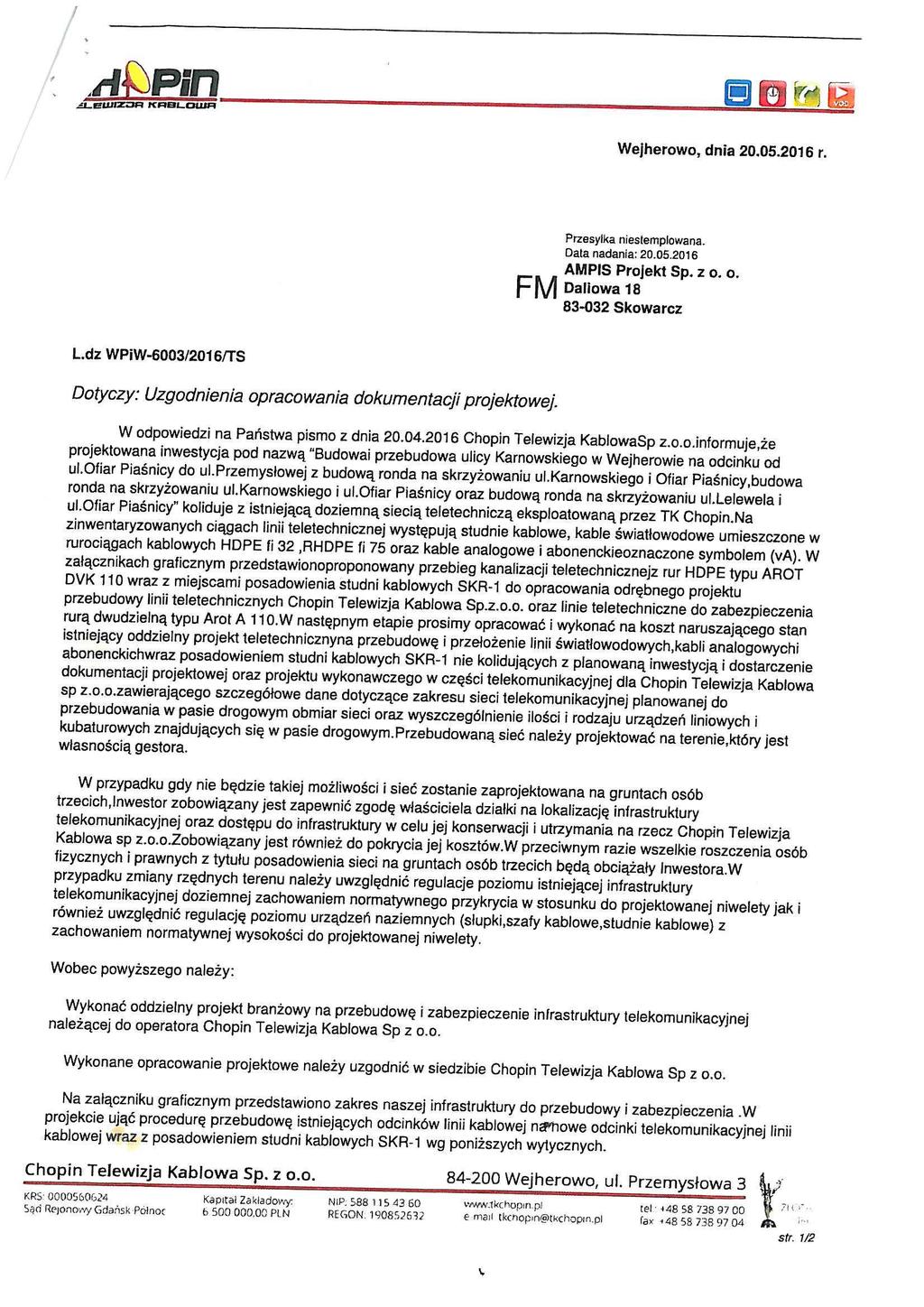

22 22

23 23

24 24

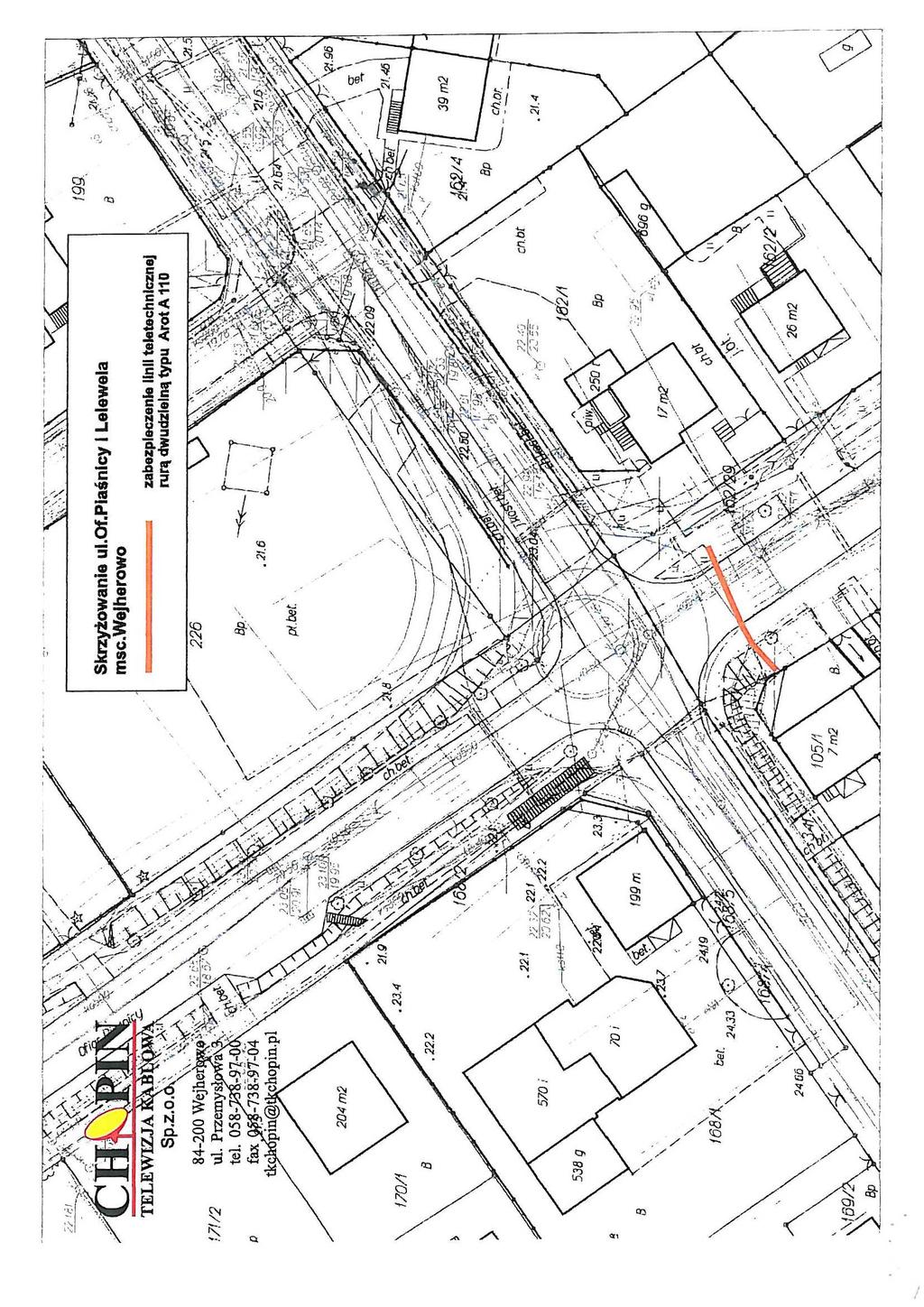

25 25

26 26

27 27

28 28

29 IV RYSUNKI 29

30 Inwestor: MPIS P R O J E K T AMPIS PROJEKT Sp. z o.o. Sp.k. ul. Daliowa 18, Skowarcz tel.: ; tel.: NIP: ; REGON: ampis.projekt@gmail.com Data: Prezydent Miasta Wejherowa Pl. Jakuba Wejhera Wejherowo Projektant: inż. Krzysztof Hirsch Opracowanie: inż. Marek Kozłowski Sprawdzający: mgr inż. Mateusz Hinc Przebudowa i rozbudowa ul. Karnowskiego w Wejherowie, na odcinku od ul. Ofiar Piaśnicy do ul. Przemysłowej z budową ronda na skrzyżowaniu ulic Karnowskiego i Przemysłowej, budową ronda na skrzyżowaniu ulic Karnowskiego i Ofiar Piaśnicy oraz budową ronda. Przebudowa sieci Orange Polska S.A. Skala: 1:500 Nr rys. 1/1 Przemysłowa Przemysłowa Kolizja nr 1. 1) Wybudować nowy odcinek kanalizacji kablowej z rury DVRØ110 i studnię kablową SKR-1 z bloczków. 2) W projektowanej kanalizacji kablowej wybudować projektowane odcinki kabli rozdzielczych. 3) W istniejącej i projektowanej studni kablowej zrównoleglić istniejące i projektowane odcinki kabli rozdzielczych. 4) Zdemontować kolidującą kanalizację kablową wraz z umieszczonymi w niej kablami rozdzielczymi. 5) Dostosować rzędne istniejących studni, szafek, słupków do projektowanych rzędnych terenu. 6) Wybudować nowy odcinek doziemnego kabla rozdzielczego 7) Zrównoleglić istniejący i projektowany odcinek doziemnego kabla rozdzielczego. 8) Zdemontować kolidujący odcinek doziemnego kabla rozdzielczego. 9) Dostosować rzędne istniejących studni, szafek, słupków do projektowanych rzędnych terenu

31 0+100 Kolizja nr 2. 1) Przełożyć bez cięcia istniejący niezinwentaryzowany kabel doziemny poza obszar kolizji. Kolizja nr 3. W rejonie kolizji występuje nie w pełni zinwentaryzowana geodezyjnie kanalizacja kablowa. W kanalizacji kablowej stwierdzono rozbieżności pomiędzy danymi paszportazycyjnymi a stanem faktycznym. Na etapie wykonawstwa należy ustalić stan faktyczny infrastruktury telekomunikacyjnej. 1) Wybudować nowe odcinki kanalizacji kablowej z rury DVRØ110 i studnie kablowe. 2) W projektowanej kanalizacji kablowej i ziemi wybudować projektowane odcinki kabli rozdzielczych. 3) Zrównoleglić istniejące i projektowane odcinki kabli rozdzielczych. 4) Zdemontować kolidującą kanalizację kablową wraz z umieszczonymi w niej kablami rozdzielczymi. Kolizja nr 4. 1) Wybudować nowe odcinki kanalizacji kablowej z rury DVRØ110 i studnie kablowe. 2) Od projektowanej studni C35/14 w kierunku północnym ul. Ofiar Piasnicy wybudować odcinek kanalizacji kablowej z rur DVRØ110 i połączyć z istniejacą kanalizacja kablową bez studni, na którą brak jest miejsca. 3) W projektowanej kanalizacji kablowej wybudować projektowane odcinki kabli rozdzielczych. 4) Zrównoleglić istniejące i projektowane odcinki kabli rozdzielczych (z wyjątkiem kabli: 10x4x0.5/25-26, 15x2x1.2/27-28a). 5) Kable 10x4x0.5/25-26, 15x2x1.2/27-28a wypiąć z szafy i poprowadzić nową trasą kanalizacji kablowej i połączyć z projektiowanymi odcinkami tych kabli w studni C35/14. 6) Zdemontować kolidującą kanalizację kablową wraz z umieszczonymi w niej kablami rozdzielczymi. 7) Dostosować rzędne istniejących studni, szafek, słupków do projektowanych rzędnych terenu

32 Przemysłowa Kolizja nr 1. 1) Wybudować nowe odcinki kanalizacji kablowej złożonej z rur DVRØ110 i studni SKO-2g. 2) W projektowanej kanalizacji kablowej wybudować kanalizację wtórną 2xHDPEØ32/2.9 z wyróżnikiami: czerwonym i zielonym. 3) Zlikwidować istniejące złącze przelotowe na istniejącym światłowodowym Z-XOTKtsd 48J. 4) Kabel światłowodowy wycofać do studni przy słupku kablowym a następnie zaciągnąć do projektowanej kanalizacji wtórnej i odtworzyć zlikwidować złącze. 5) Wybudować pomiędzy istniejącym złączem rozgałęźnym a słupkiem kablowym nowy kabel XzTKMXpw 5x4x0.5/01.1A 12b w projektowanej kanalizacji pierwotnej. 6) Zdemontować kolidującą kanalizację kablową wraz z umieszczoną w niej kanalizacją wtórną i kablami. 7) Wykonać pomiary powykonawcze kabli. 8) Dostosować rzędne istniejących studni, szfek słupków do projektowanych rzędnych terenu. Inwestor: MPIS P R O J E K T AMPIS PROJEKT Sp. z o.o. Sp.k. ul. Daliowa 18, Skowarcz tel.: ; tel.: NIP: ; REGON: ampis.projekt@gmail.com Data: Prezydent Miasta Wejherowa Pl. Jakuba Wejhera Wejherowo Projektant: inż. Krzysztof Hirsch Opracowanie: inż. Marek Kozłowski Sprawdzający: mgr inż. Mateusz Hinc Przebudowa i rozbudowa ul. Karnowskiego w Wejherowie, na odcinku od ul. Ofiar Piaśnicy do ul. Przemysłowej z budową ronda na skrzyżowaniu ulic Karnowskiego i Przemysłowej, budową ronda na skrzyżowaniu ulic Karnowskiego i Ofiar Piaśnicy oraz budową ronda. Skala: 1:500 Nr rys. 2/1 Przemysłowa Przebudowa sieci Netia S.A..

33 Kolizja nr 2. 1) Wybudować nowe odcinki kanalizacji kablowej złożonej z rur DVRØ110 i studni SKO-2g. 2) Wyburzyć i wybudować na nowo z bloczków studnię na zbiegu ulic Granicznej i Ofiar Piaśnicy. 3) W projektowanej kanalizacji kablowej wybudować kanalizację wtórną 2xHDPEØ32/2.9 z wyróżnikami: czerwonym i zielonym. 4) W projektowanej kanalizacji wtórnej wybudować kable: WEJHR0001K-01 (Z-XOTtsd 24J) i WEJHR0004K-01 (Z-XOTKtsd 48J) 5) W studni u zbiegu ulic Ofiar Piaśnicy i Lelewela przeciąć istniejące kable: WEJHR0001K-01 (Z-XOTtsd 24J) i WEJHR0004K-01 (Z-XOTKtsd 48J) i zwinąć do sąsiednich studni. 6) Zespawać istniejące i projektowane odcinki kabli światłowodowych pozostawiając po obu stronach złącz zapasy. 7) Wybudować w projektowanej i istniejącej kanalizacji pierwotnej, pomiędzy projektowaną studnią w ul. Ofiar Piaśnicy a szafa kablową nowe kable XzTKMXpw: 15x4x0.5/R.1A/38-40, 150x4x0.5/M.R001/1-3. 7) Zdemontować kolidującą kanalizację kablową wraz z umieszczoną w niej kanalizacją wtórną i kablami. 8) Wykonać pomiary powykonawcze kabli. Inwestor: Data: Przebudowa i rozbudowa ul. Karnowskiego w Wejherowie, na odcinku od ul. Ofiar Piaśnicy do ul. Przemysłowej z budową ronda na skrzyżowaniu ulic Karnowskiego i Przemysłowej, budową ronda na skrzyżowaniu ulic Karnowskiego i Ofiar Piaśnicy oraz budową ronda. Skala: 1:500 Nr rys. 2/ MPIS P R O J E K T AMPIS PROJEKT Sp. z o.o. Sp.k. ul. Daliowa 18, Skowarcz tel.: ; tel.: NIP: ; REGON: ampis.projekt@gmail.com Projektant: inż. Krzysztof Hirsch Opracowanie: inż. Marek Kozłowski Sprawdzający: Prezydent Miasta Wejherowa Pl. Jakuba Wejhera Wejherowo mgr inż. Mateusz Hinc Przebudowa sieci Netia S.A..

34 0+076 Kolizja nr 1. 1) Wybudować nowe odcinki rurociągów / kanalizacji kablowych z rur HDPEØ32 / DVKØ110 i studni typu SKR-1. 2) Przepięcia i przełożenia do projektowanych rurociągów / kanalizacji kablowych dokona swoimi siłami, środkami i nakładami gestor sieci. 3) Po przepięciu przez gestora sieci zlikwidować kolidujące rurociągi. 4) Dostosować rzędne istniejących studni, szafek, słupków do projektowanych rzędnych terenu. Inwestor: MPIS P R O J E K T AMPIS PROJEKT Sp. z o.o. Sp.k. ul. Daliowa 18, Skowarcz tel.: ; tel.: NIP: ; REGON: ampis.projekt@gmail.com Data: Prezydent Miasta Wejherowa Pl. Jakuba Wejhera Wejherowo Projektant: inż. Krzysztof Hirsch Opracowanie: inż. Marek Kozłowski Sprawdzający: mgr inż. Mateusz Hinc Przebudowa i rozbudowa ul. Karnowskiego w Wejherowie, na odcinku od ul. Ofiar Piaśnicy do ul. Przemysłowej z budową ronda na skrzyżowaniu ulic Karnowskiego i Przemysłowej, budową ronda na skrzyżowaniu ulic Karnowskiego i Ofiar Piaśnicy oraz budową ronda. Przebudowa sieci Chopin Telewizja Kablowa sp. z o.o. Skala: 1:500 Nr rys. 3/1 Przemysłowa Przemysłowa

35 0+100 Kolizja nr 2. 1) Na kolidującym odcinku przełożyć bezprzerwowo rurociąg kablowy HDPEØ32 i studnię SKR-1 zawierąjace kabel Z-XOTKtsdD poza obszar kolizji. 2) W studni SKR-1 do przełożenia zwinięto zapas kabla światłowodowego. 3) "Wydłużyć" rurociąg kablowy wstawiając odcinek dwudzielnej rury HDPEØ32. Kolizja nr 4. 1) Wybudować nowy odciek kanalizacji kablowej z rur DVKØ110 i studnię typu SKR-1 2) Wybudować nową szafkę typu SKs ) Przepiąć do projektowanej szafki istniejące kable magistralne QR 625 oraz przyłącza abonenckie RG 11 biegnące wzdłuż ul. Lelewela. 4) Od projektowanej szafki do projektowanej studni wybudować w projektowanej kanalizacji nowy odcinek kabla magistralnego QR 625 i przyłączy abonenckich RG 11 i połączyć z istniejącymi odcinkami tych kabli. 5) Zlikwidować kolidujące odcinki kabli. Kolizja nr 3. 1) Wybudować nowy odciek kanalizacji kablowej z rur DVKØ110 i studnię typu SKR-1. 2) Przepiąć i przełożyć do projektowanej kanalizacji kablowej istniejące przyłącze abonenckie RG 11. 4) Dostosować rzędne istniejącej szafki do projektowanych rzędnych terenu. Inwestor: MPIS P R O J E K T AMPIS PROJEKT Sp. z o.o. Sp.k. ul. Daliowa 18, Skowarcz tel.: ; tel.: NIP: ; REGON: ampis.projekt@gmail.com Data: Prezydent Miasta Wejherowa Pl. Jakuba Wejhera Wejherowo Projektant: inż. Krzysztof Hirsch Opracowanie: inż. Marek Kozłowski Sprawdzający: mgr inż. Mateusz Hinc Przebudowa i rozbudowa ul. Karnowskiego w Wejherowie, na odcinku od ul. Ofiar Piaśnicy do ul. Przemysłowej z budową ronda na skrzyżowaniu ulic Karnowskiego i Przemysłowej, budową ronda na skrzyżowaniu ulic Karnowskiego i Ofiar Piaśnicy oraz budową ronda. Przebudowa sieci Chopin Telewizja Kablowa sp. z o.o. Skala: 1:500 Nr rys. 3/

36 Inwestor: MPIS P R O J E K T AMPIS PROJEKT Sp. z o.o. Sp.k. ul. Daliowa 18, Skowarcz tel.: ; tel.: NIP: ; REGON: ampis.projekt@gmail.com Data: Prezydent Miasta Wejherowa Pl. Jakuba Wejhera Wejherowo Projektant: inż. Krzysztof Hirsch Opracowanie: inż. Marek Kozłowski Sprawdzający: mgr inż. Mateusz Hinc UWAGA: Przebudowa i rozbudowa ul. Karnowskiego w Wejherowie, na odcinku od ul. Ofiar Piaśnicy do ul. Przemysłowej z budową ronda na skrzyżowaniu ulic Karnowskiego i Przemysłowej, budową ronda na skrzyżowaniu ulic Karnowskiego i Ofiar Piaśnicy oraz budową ronda. Przebudowa sieci Limes sp. z o.o. Skala: 1:500 Przebudowę sieci Limes Sp z o.o. realizować równolegle z przebudową kanalizacji kablowej sieci Orange Polska S.A. 1) Wybudować od studni C35 do studni C49 kabel Z-XOTKtsdD 12J po nowej trasie kanalizacji kablowej. 2) W studniach C35 i C49, w istniejących złączach rozgałęźnych wyspawać projektowany kabel zastêpując istniejący kabel. 3) Na końcach projektowanego kabla pozostawić po 25m zapasu kabla. 4) Usunąć z kanalizacji kablowej likwidowany kabel. Nr rys. 4/1

37 UWAGA: Przebudowę sieci Limes Sp z o.o. realizować równolegle z przebudową kanalizacji kablowej sieci Orange Polska S.A. 1) Wybudować od studni C35 do studni C49 kabel Z-XOTKtsdD 12J po nowej trasie kanalizacji kablowej. 2) W studniach C35 i C49, w istniejących złączach rozgałęźnych wyspawać projektowany kabel zastêpując istniejący kabel. 3) Na końcach projektowanego kabla pozostawić po 25m zapasu kabla. 4) Usunąć z kanalizacji kablowej likwidowany kabel. Inwestor: MPIS P R O J E K T AMPIS PROJEKT Sp. z o.o. Sp.k. ul. Daliowa 18, Skowarcz tel.: ; tel.: NIP: ; REGON: ampis.projekt@gmail.com Data: Prezydent Miasta Wejherowa Pl. Jakuba Wejhera Wejherowo Projektant: inż. Krzysztof Hirsch Opracowanie: inż. Marek Kozłowski Sprawdzający: mgr inż. Mateusz Hinc Przebudowa i rozbudowa ul. Karnowskiego w Wejherowie, na odcinku od ul. Ofiar Piaśnicy do ul. Przemysłowej z budową ronda na skrzyżowaniu ulic Karnowskiego i Przemysłowej, budową ronda na skrzyżowaniu ulic Karnowskiego i Ofiar Piaśnicy oraz budową ronda. Przebudowa sieci Limes sp. z o.o. Skala: 1:500 Nr rys. 4/2

38 Przemysłowa Przemysłowa Inwestor: MPIS P R O J E K T AMPIS PROJEKT Sp. z o.o. Sp.k. ul. Daliowa 18, Skowarcz tel.: ; tel.: NIP: ; REGON: ampis.projekt@gmail.com Data: Projektant: Prezydent Miasta Wejherowa Pl. Jakuba Wejhera Wejherowo inż. Krzysztof Hirsch Opracowanie: inż. Marek Kozłowski Sprawdzający: mgr inż. Mateusz Hinc Przebudowa i rozbudowa ul. Karnowskiego w Wejherowie, na odcinku od ul. Ofiar Piaśnicy do ul. Przemysłowej z budową ronda na skrzyżowaniu ulic Karnowskiego i Przemysłowej, budową ronda na skrzyżowaniu ulic Karnowskiego i Ofiar Piaśnicy oraz budową ronda. Budowa kanału technolgicznego UM Wejherowo Skala: 1:500 Nr rys. 5
