1 SPÓŁDZIELNIA PRACY INWESTPROJEKT KATOWICE Katowice, ul.tysiąclecia 1 ( skr.poczt.1766 ) Tel: (32) , fax (32) , (32) , NIP Wpisana do rejestru Sąd Rejonowy w Katowicach Wydział Gospodarczy Numer KRS INWESTPROJEKT K A T O W I C E Umowa nr: IN / 94/07 Projekt nr 273/ 2008 Faza : Projekt Wykonawczy Obiekt : Przygotowanie terenu pod budownictwo mieszkaniowe na osiedlu Szarych Szeregów, Boya-śeleńskiego, Zawilców, Szałwiowej I Sezamkowej w Katowicach- etap I Adres : Katowice, dzielnica Kostuchna Temat: Projekt przebudowy i zabezpieczenia infrastruktury teletechnicznej Inwestor bezpośredni: Miasto Katowice Wydział Inwestycji Katowice, ul. Młyńska 4 Autor projektu: mgr inŝ. Arkadiusz Piechota upr. nr DTT-TU/2126/01/U Sprawdził: Michał Pacan upr. nr DTK-WSB/02467/03/U Prezes: mgr Jan Adamczyk Data wykonania:

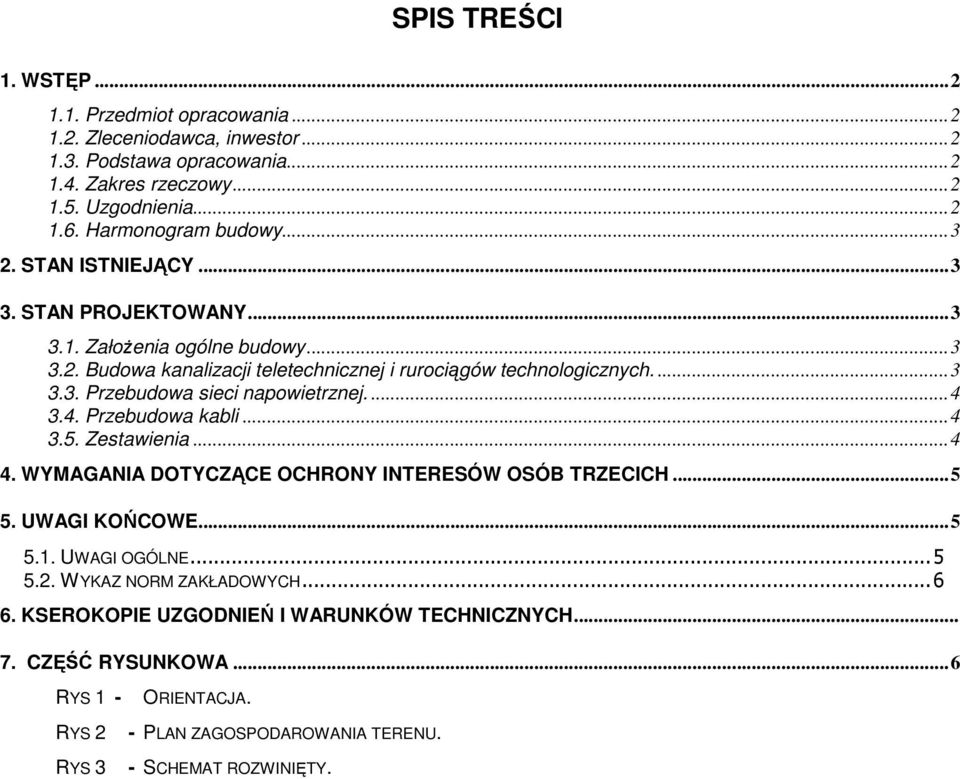

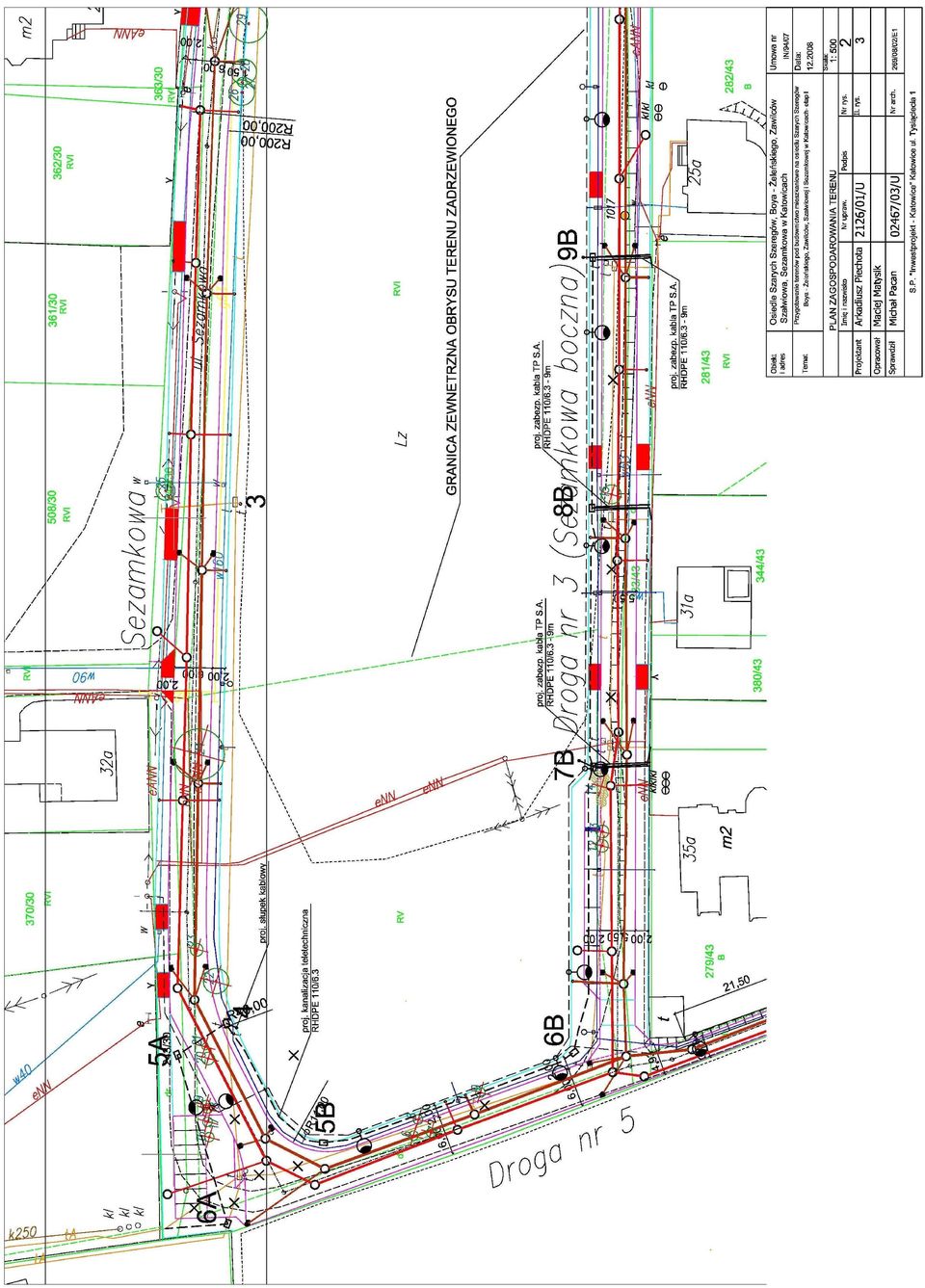

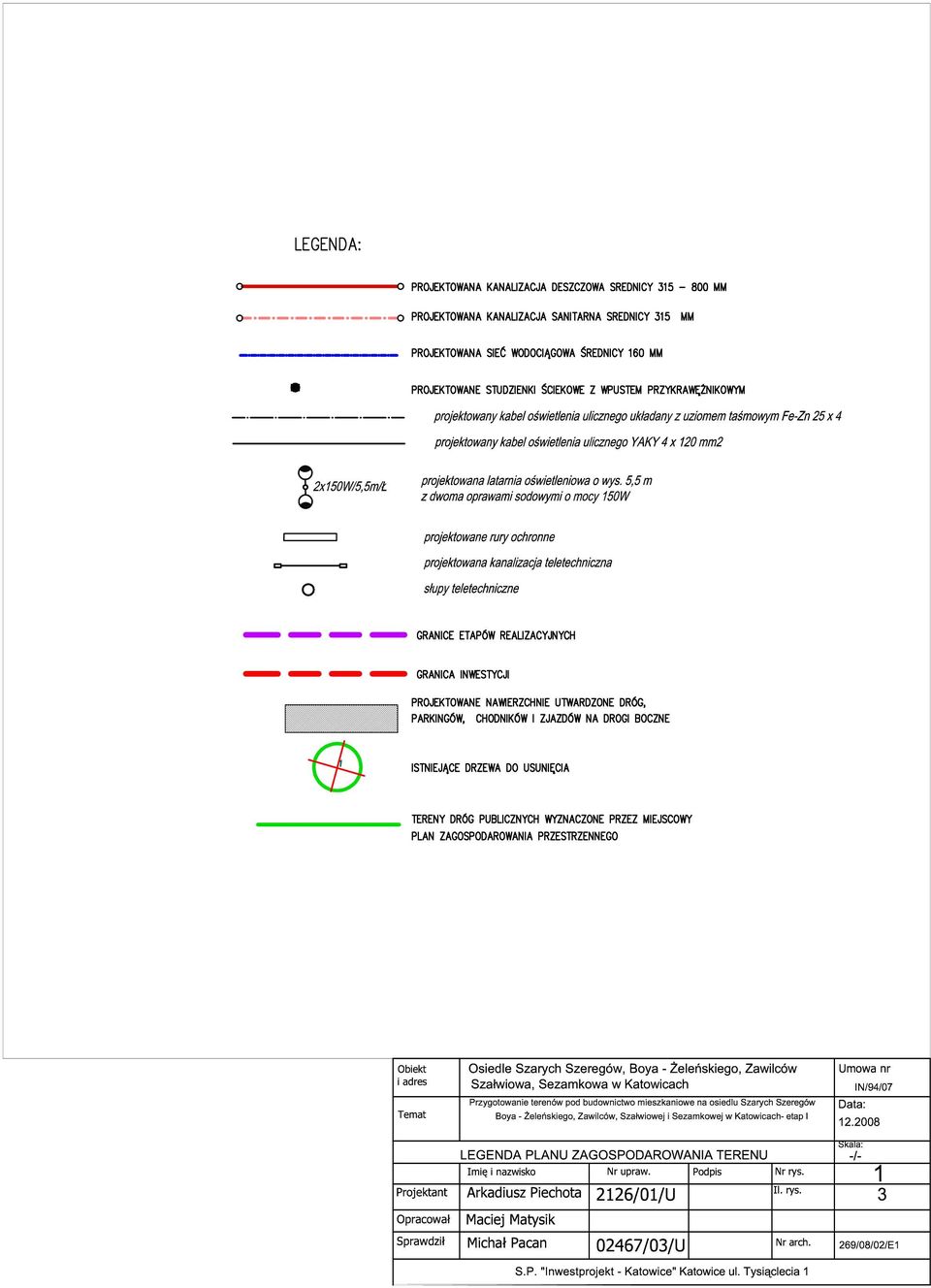

2 SPIS TREŚCI 1. WSTĘP Przedmiot opracowania Zleceniodawca, inwestor Podstawa opracowania Zakres rzeczowy Uzgodnienia Harmonogram budowy STAN ISTNIEJĄCY STAN PROJEKTOWANY ZałoŜenia ogólne budowy Budowa kanalizacji teletechnicznej i rurociągów technologicznych Przebudowa sieci napowietrznej Przebudowa kabli Zestawienia WYMAGANIA DOTYCZĄCE OCHRONY INTERESÓW OSÓB TRZECICH UWAGI KOŃCOWE UWAGI OGÓLNE WYKAZ NORM ZAKŁADOWYCH KSEROKOPIE UZGODNIEŃ I WARUNKÓW TECHNICZNYCH CZĘŚĆ RYSUNKOWA...6 RYS 1 - RYS 2 RYS 3 ORIENTACJA. - PLAN ZAGOSPODAROWANIA TERENU. - SCHEMAT ROZWINIĘTY.

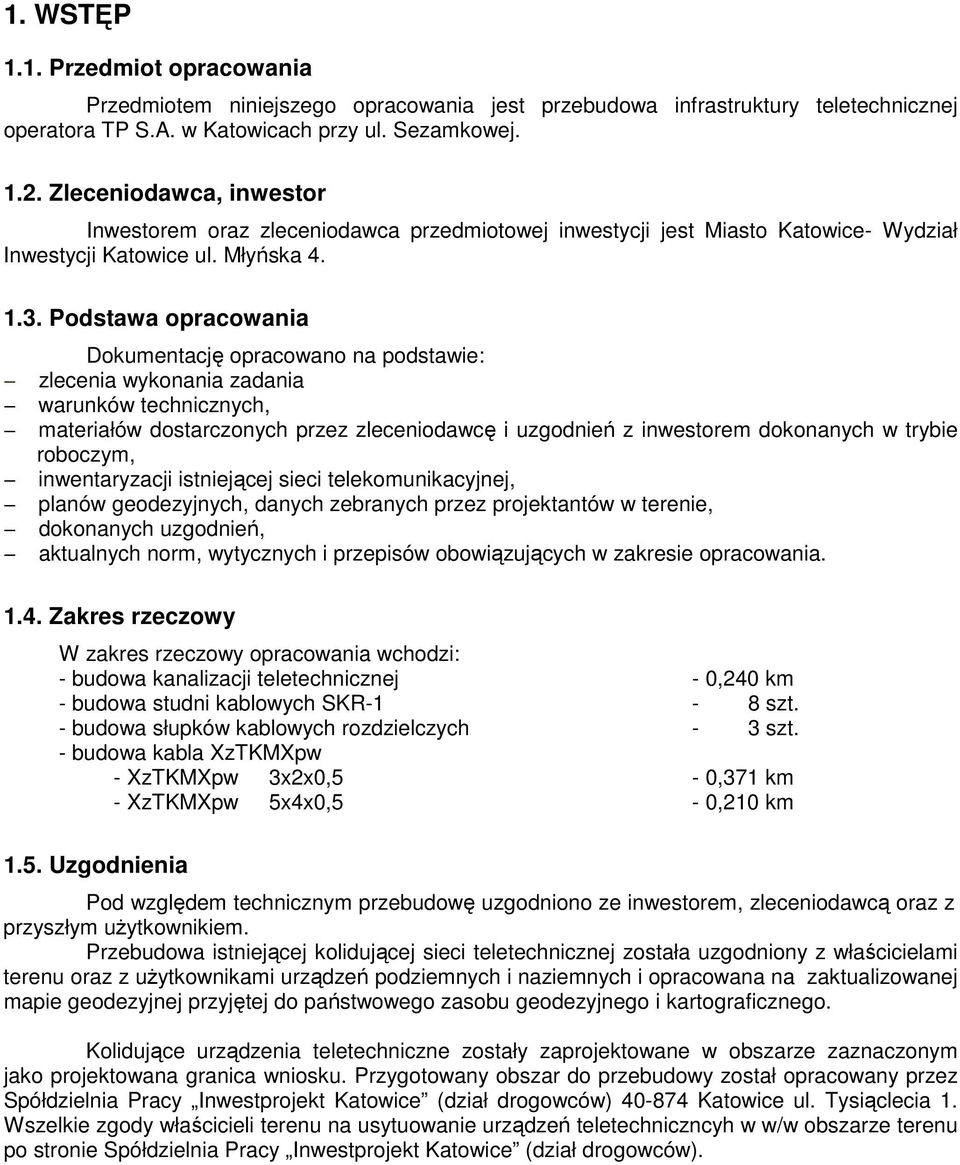

3 1. WSTĘP 1.1. Przedmiot opracowania Przedmiotem niniejszego opracowania jest przebudowa infrastruktury teletechnicznej operatora TP S.A. w Katowicach przy ul. Sezamkowej Zleceniodawca, inwestor Inwestorem oraz zleceniodawca przedmiotowej inwestycji jest Miasto Katowice- Wydział Inwestycji Katowice ul. Młyńska Podstawa opracowania Dokumentację opracowano na podstawie: zlecenia wykonania zadania warunków technicznych, materiałów dostarczonych przez zleceniodawcę i uzgodnień z inwestorem dokonanych w trybie roboczym, inwentaryzacji istniejącej sieci telekomunikacyjnej, planów geodezyjnych, danych zebranych przez projektantów w terenie, dokonanych uzgodnień, aktualnych norm, wytycznych i przepisów obowiązujących w zakresie opracowania Zakres rzeczowy W zakres rzeczowy opracowania wchodzi: - budowa kanalizacji teletechnicznej - 0,240 km - budowa studni kablowych SKR-1-8 szt. - budowa słupków kablowych rozdzielczych - 3 szt. - budowa kabla XzTKMXpw - XzTKMXpw 3x2x0,5-0,371 km - XzTKMXpw 5x4x0,5-0,210 km 1.5. Uzgodnienia Pod względem technicznym przebudowę uzgodniono ze inwestorem, zleceniodawcą oraz z przyszłym uŝytkownikiem. Przebudowa istniejącej kolidującej sieci teletechnicznej została uzgodniony z właścicielami terenu oraz z uŝytkownikami urządzeń podziemnych i naziemnych i opracowana na zaktualizowanej mapie geodezyjnej przyjętej do państwowego zasobu geodezyjnego i kartograficznego. Kolidujące urządzenia teletechniczne zostały zaprojektowane w obszarze zaznaczonym jako projektowana granica wniosku. Przygotowany obszar do przebudowy został opracowany przez Spółdzielnia Pracy Inwestprojekt Katowice (dział drogowców) Katowice ul. Tysiąclecia 1. Wszelkie zgody właścicieli terenu na usytuowanie urządzeń teletechniczncyh w w/w obszarze terenu po stronie Spółdzielnia Pracy Inwestprojekt Katowice (dział drogowców).

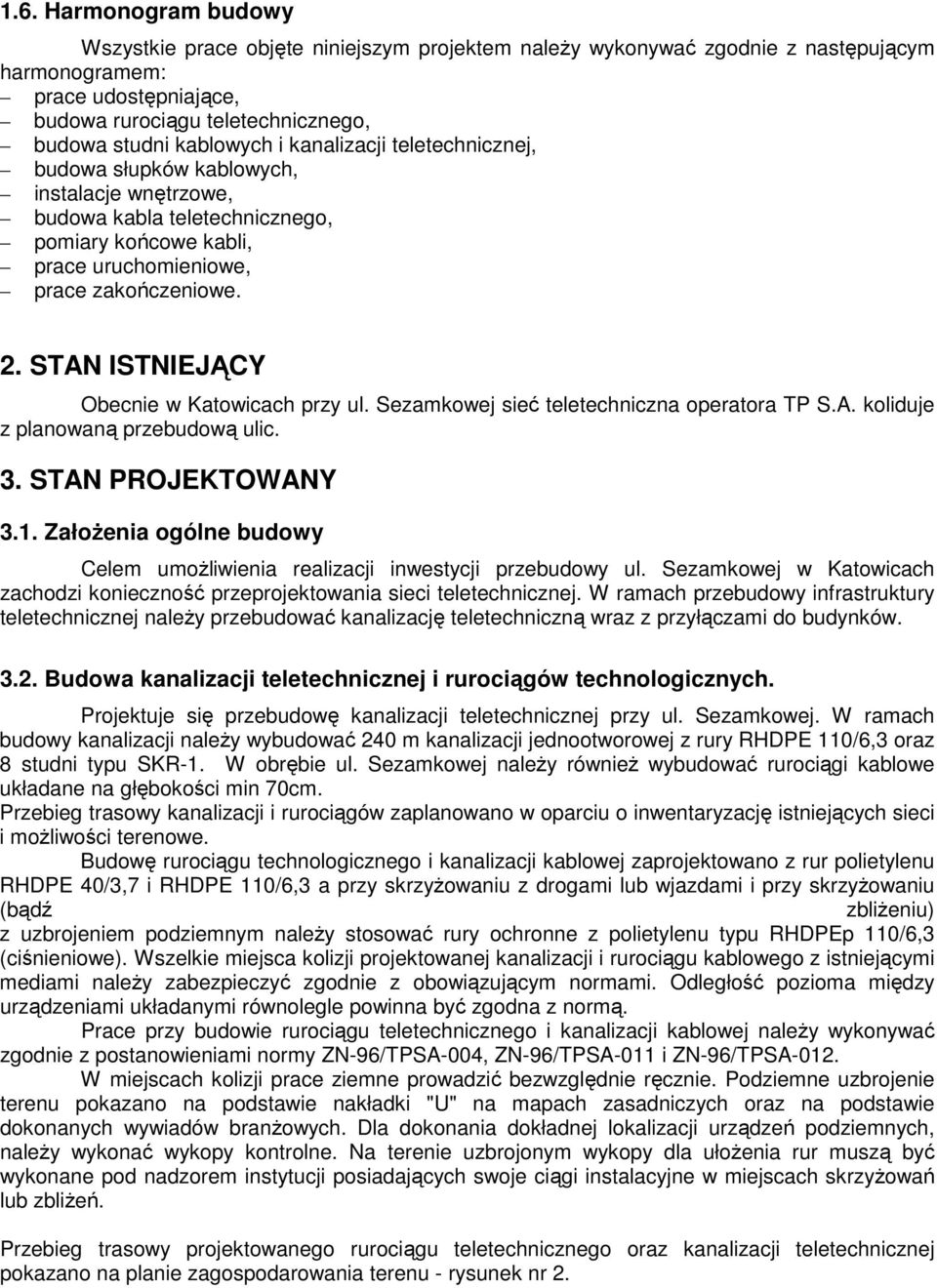

4 1.6. Harmonogram budowy Wszystkie prace objęte niniejszym projektem naleŝy wykonywać zgodnie z następującym harmonogramem: prace udostępniające, budowa rurociągu teletechnicznego, budowa studni kablowych i kanalizacji teletechnicznej, budowa słupków kablowych, instalacje wnętrzowe, budowa kabla teletechnicznego, pomiary końcowe kabli, prace uruchomieniowe, prace zakończeniowe. 2. STAN ISTNIEJĄCY Obecnie w Katowicach przy ul. Sezamkowej sieć teletechniczna operatora TP S.A. koliduje z planowaną przebudową ulic. 3. STAN PROJEKTOWANY 3.1. ZałoŜenia ogólne budowy Celem umoŝliwienia realizacji inwestycji przebudowy ul. Sezamkowej w Katowicach zachodzi konieczność przeprojektowania sieci teletechnicznej. W ramach przebudowy infrastruktury teletechnicznej naleŝy przebudować kanalizację teletechniczną wraz z przyłączami do budynków Budowa kanalizacji teletechnicznej i rurociągów technologicznych. Projektuje się przebudowę kanalizacji teletechnicznej przy ul. Sezamkowej. W ramach budowy kanalizacji naleŝy wybudować 240 m kanalizacji jednootworowej z rury RHDPE 110/6,3 oraz 8 studni typu SKR-1. W obrębie ul. Sezamkowej naleŝy równieŝ wybudować rurociągi kablowe układane na głębokości min 70cm. Przebieg trasowy kanalizacji i rurociągów zaplanowano w oparciu o inwentaryzację istniejących sieci i moŝliwości terenowe. Budowę rurociągu technologicznego i kanalizacji kablowej zaprojektowano z rur polietylenu RHDPE 40/3,7 i RHDPE 110/6,3 a przy skrzyŝowaniu z drogami lub wjazdami i przy skrzyŝowaniu (bądź zbliŝeniu) z uzbrojeniem podziemnym naleŝy stosować rury ochronne z polietylenu typu RHDPEp 110/6,3 (ciśnieniowe). Wszelkie miejsca kolizji projektowanej kanalizacji i rurociągu kablowego z istniejącymi mediami naleŝy zabezpieczyć zgodnie z obowiązującym normami. Odległość pozioma między urządzeniami układanymi równolegle powinna być zgodna z normą. Prace przy budowie rurociągu teletechnicznego i kanalizacji kablowej naleŝy wykonywać zgodnie z postanowieniami normy ZN-96/TPSA-004, ZN-96/TPSA-011 i ZN-96/TPSA-012. W miejscach kolizji prace ziemne prowadzić bezwzględnie ręcznie. Podziemne uzbrojenie terenu pokazano na podstawie nakładki "U" na mapach zasadniczych oraz na podstawie dokonanych wywiadów branŝowych. Dla dokonania dokładnej lokalizacji urządzeń podziemnych, naleŝy wykonać wykopy kontrolne. Na terenie uzbrojonym wykopy dla ułoŝenia rur muszą być wykonane pod nadzorem instytucji posiadających swoje ciągi instalacyjne w miejscach skrzyŝowań lub zbliŝeń. Przebieg trasowy projektowanego rurociągu teletechnicznego oraz kanalizacji teletechnicznej pokazano na planie zagospodarowania terenu - rysunek nr 2.

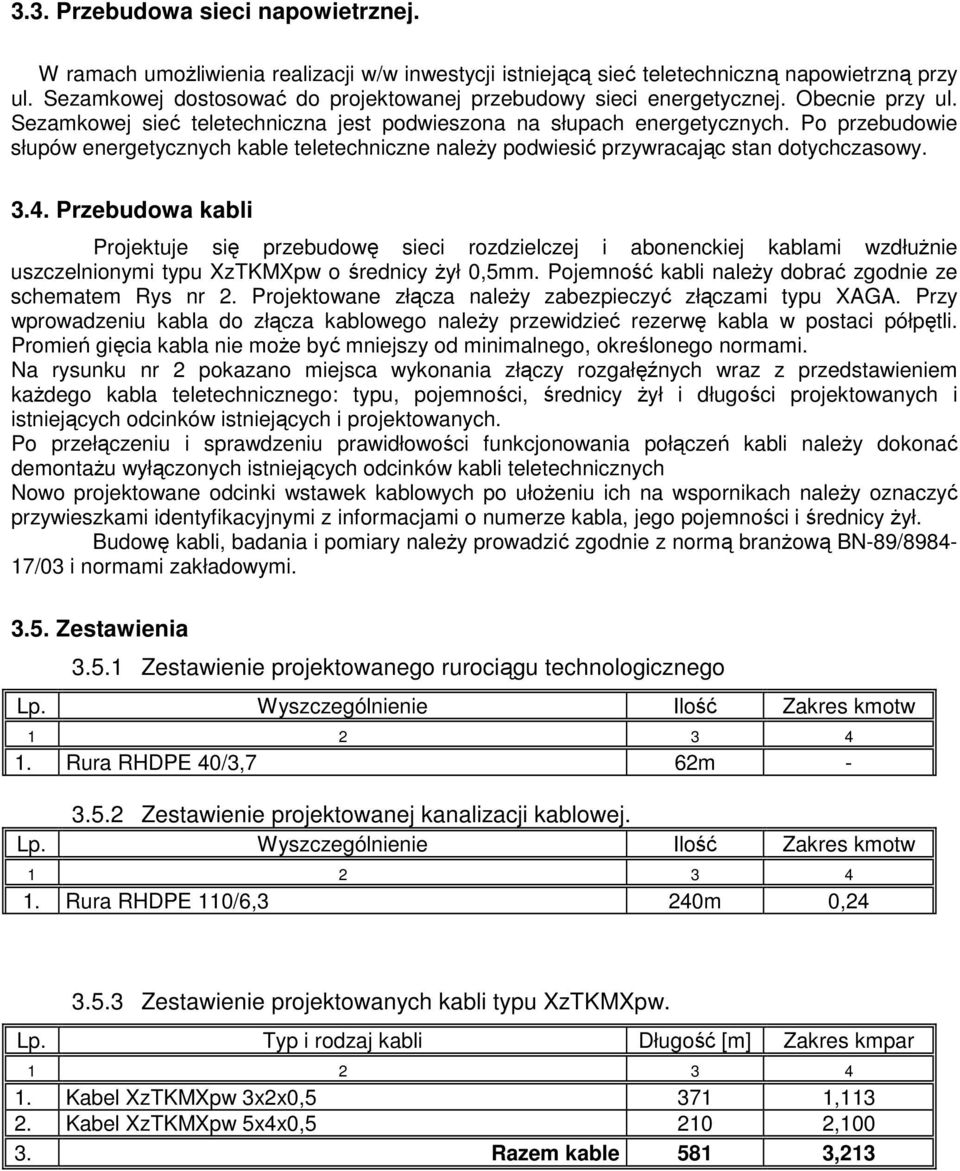

5 3.3. Przebudowa sieci napowietrznej. W ramach umoŝliwienia realizacji w/w inwestycji istniejącą sieć teletechniczną napowietrzną przy ul. Sezamkowej dostosować do projektowanej przebudowy sieci energetycznej. Obecnie przy ul. Sezamkowej sieć teletechniczna jest podwieszona na słupach energetycznych. Po przebudowie słupów energetycznych kable teletechniczne naleŝy podwiesić przywracając stan dotychczasowy Przebudowa kabli Projektuje się przebudowę sieci rozdzielczej i abonenckiej kablami wzdłuŝnie uszczelnionymi typu XzTKMXpw o średnicy Ŝył 0,5mm. Pojemność kabli naleŝy dobrać zgodnie ze schematem Rys nr 2. Projektowane złącza naleŝy zabezpieczyć złączami typu XAGA. Przy wprowadzeniu kabla do złącza kablowego naleŝy przewidzieć rezerwę kabla w postaci półpętli. Promień gięcia kabla nie moŝe być mniejszy od minimalnego, określonego normami. Na rysunku nr 2 pokazano miejsca wykonania złączy rozgałęźnych wraz z przedstawieniem kaŝdego kabla teletechnicznego: typu, pojemności, średnicy Ŝył i długości projektowanych i istniejących odcinków istniejących i projektowanych. Po przełączeniu i sprawdzeniu prawidłowości funkcjonowania połączeń kabli naleŝy dokonać demontaŝu wyłączonych istniejących odcinków kabli teletechnicznych Nowo projektowane odcinki wstawek kablowych po ułoŝeniu ich na wspornikach naleŝy oznaczyć przywieszkami identyfikacyjnymi z informacjami o numerze kabla, jego pojemności i średnicy Ŝył. Budowę kabli, badania i pomiary naleŝy prowadzić zgodnie z normą branŝową BN-89/ /03 i normami zakładowymi Zestawienia Zestawienie projektowanego rurociągu technologicznego Lp. Wyszczególnienie Ilość Zakres kmotw Rura RHDPE 40/3,7 62m Zestawienie projektowanej kanalizacji kablowej. Lp. Wyszczególnienie Ilość Zakres kmotw Rura RHDPE 110/6,3 240m 0, Zestawienie projektowanych kabli typu XzTKMXpw. Lp. Typ i rodzaj kabli Długość [m] Zakres kmpar Kabel XzTKMXpw 3x2x0, , Kabel XzTKMXpw 5x4x0, , Razem kable 581 3,213

6 3.5.4 Zestawienie materiałów podstawowych. Lp. Wyszczególnienie Jednostka Ilość jedn Studnia kablowa typu SKR-1 kompletna szt Rura ochronna RHDPE 110/6,3 (jako ochronna) m Rura RHDPE 110/6,3 m Rura RHDPE 40/3,7 m Kabel XzTKMXpw 3x2x0,5 m Kabel XzTKMXpw 5x4x0,5 m Słupek kablowy SR 10-50P z zamkiem Abloy szt Taśma ostrzegawcza m Osłona termokurczliwa XAGA / szt Łącznik Ŝył pojedynczy 3M POLAND typ UY-2 szt Zespół łączówkowy 10p rozłączny szt Złączka do rur 110 szt Wspornik dwukablowy WD-PRIMA-BUD (BS/3,5) szt Przywieszka identyfikacyjna szt WYMAGANIA DOTYCZĄCE OCHRONY INTERESÓW OSÓB TRZECICH Inwestycja została zaprojektowana w sposób zapewniający ochronę uzasadnionych interesów osób trzecich, a w szczególności: zapewnia ciągłość dostępu do drogi publicznej, nie pozbawia osoby trzeciej moŝliwości korzystania z wody, kanalizacji, energii elektrycznej i cieplnej oraz ze środków łączności, zapewnia ochronę przed uciąŝliwościami powodowanymi przez hałas, wibracje, zakłócenia elektryczne i promieniowanie, zapewnia ochronę przed zanieczyszczeniami powietrza i gleby, nie powoduje konieczności wycinki drzew i krzewów. W ustaleniach realizacyjnych projektu uwzględniono: konieczność zabezpieczenia swobodnego dostępu do ruchu pieszego i kołowego do nieruchomości sąsiadujących z zajmowanym na prace terenem, zasadę nienaruszalności elementów istniejących. 5. UWAGI KOŃCOWE 5.1. Uwagi ogólne Roboty naleŝy wykonać zgodnie z niniejszym projektem, dokumentacją fabryczną urządzeń, obowiązującymi wytycznymi, warunkami i normami technicznymi oraz przepisami BHP, PBUE i PPOś. Miejsce pracy oznakować odpowiednimi znakami drogowymi. Do odbioru końcowego robót wykonawca przedłoŝy komisji odbiorczej uaktualnioną dokumentację powykonawczą wraz z protokółami pomiarów końcowych. W trakcie prac przestrzegać zaleceń zawartych w uzgodnieniach przeprowadzonych z właścicielami uzbrojenia i administratorami obiektów. NaleŜy stosować się do uwag, warunków i zaleceń zawartych w porozumieniach dotyczących zgody na wejście w teren nieruchomości. Prace prowadzić pod nadzorem zaleconych inspektorów.

7 5.2. Wykaz norm zakładowych Budowę sieci prowadzić zgodnie z aktualnymi Normami Zakładowymi Telekomunikacji Polskiej S.A., ze szczególnym uwzględnieniem niŝej wymienionych: - ZN-96/TPSA-004 ZbliŜenia i skrzyŝowania z innymi urządzeniami uzbrojenia terenowego. - ZN-96/TPSA-011 Telekomunikacyjna kanalizacja kablowa. - ZN-96/TPSA-012 Kanalizacja pierwotna. - ZN-96/TPSA-015 Rury polipropylenowe (PP). - ZN-96/TPSA-018 Rury polietylenowe (RHDPEp) przepustowe. - ZN-96/TPSA-020 Złączki rur. - ZN-96/TPSA-021 Uszczelki końców rur. - ZN-96/TPSA-022 Przywieszki identyfikacyjne. - ZN-96/TPSA-025 Taśmy ostrzegawczo-lokalizacyjne. - ZN-96/TPSA-026 Słupki oznaczeniowe i oznaczeniowo-pomiarowe. - ZN-96/TPSA-027 Telekomunikacyjne sieci miejscowe. Linie kablowe o Ŝyłach metalowych. - ZN-96/TPSA-029 Telekomunikacyjne kable miejscowe o izolacji i powłoce polietylenowej, wypełnione. - ZN-96/TPSA-030 Łączniki Ŝył. - ZN-96/TPSA-032 Łączówki i głowice kablowe. - ZN-96/TPSA-033 Obudowy zakończeń kablowych. - ZN-96/TPSA-035 Przyłącze abonenckie i sieć przyłączeniowa. - ZN-96/TPSA-036 Urządzenia ochrony ludzi i instalacji przed przepięciami i przetęŝeniami (ochronniki) - ZN-96/TPSA-037 Systemy uziemiające obiektów telekomunikacyjnych. 7. CZĘŚĆ RYSUNKOWA RYS 1 - ORIENTACJA. RYS 2 - PLAN ZAGOSPODAROWANIA TERENU. RYS 3 - SCHEMAT ROZWINIĘTY.
