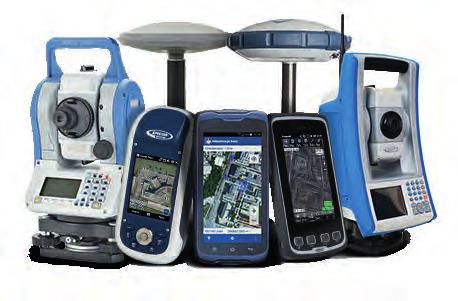

1 NOWE Rozwiązania pomiarowe dla Geodetów

2

3 Spis treści NaviGate technologie pomiarowe dla geodezji...4 Nasze marki...5 Geodezyjne odbiorniki GNSS...6 Technologie Spectra Precision w odbiornikach GNSS...7 Spectra Precision SP Spectra Precision SP Spectra Precision SP90m...11 Kontrolery...12 Oprogramowanie geodezyjne...14 Tachimetry i niwelatory z serii FOCUS...16 Technologie Spectra Precision w tachimetrze FOCUS Tachimetr jednoosobowy FOCUS Inne tachimetry i niwelatory z serii FOCUS...19 Niezbędne i funkcjonalne akcesoria...20 Szkolenia...22 Wypożyczalnia...23 Przedłużenie i odnowienie gwarancji...24 Wsparcie techniczne od Specjalistów z Autoryzowanego Serwisu Trimble...25 Specyfikacja techniczna odbiorników GNSS...26 Specyfikacja techniczna tachimetrów...27

4 NaviGate technologie pomiarowe dla geodezji Już od 10 lat dostarczamy innowacyjne rozwiązania dla geodezji Jesteśmy dynamicznie rozwijającą się firmą ekspercką, która oferuje innowacyjne rozwiązania pomiarowe dla geodezji. Bazując na ponad 10letnim doświadczeniu w branży, zbudowaliśmy zespół ekspertów oraz ofertę, która spełnia najwyższe wymagania Klientów. Oferujemy szeroki wybór odbiorników satelitarnych GPS/GNSS RTK/RTN, tachimetrów, mobilnych urządzeń pancernych (tabletów i laptopów), dalmierzy laserowych, oprogramowania pomiarowego oraz pełen zestaw niezbędnych do pracy w terenie akcesoriów. Wartością fundamentalną dla naszej działalności jest indywidualne podejście do każdego Klienta oraz uczciwość i sumienność w realizacji usług. 4

5 Nasze marki Nasz sprzęt wyznacza kierunki rozwoju dla całej branży NaviGate jest autoryzowanym dystrybutorem sprzętu amerykańskiej firmy Spectra Precision, części korporacji Trimble światowego lidera w zakresie technologii pomiarowych. Oferowane przez nas urządzenia cechują się innowacyjnością i najwyższą jakością. Gdybyśmy chcieli opisać firmę Trimble za pomocą tylko jednego słowa, bez wątpienia byłaby to "innowacja". Bo jak inaczej można scharakteryzować markę, której założenie w 1978 roku dało początek całkowicie nowej branży? Pierwszy komercyjny odbiornik GPS, pierwsze wdrożenie technologii RTK, pierwszy na świecie tachimetr zrobotyzowany, czy też wreszcie pierwsze połączenie skanera laserowego i tachimetru jednoosobowego. Dzisiaj firma posiada w swoim portfolio ponad 1100 patentów, zatrudnia 6 tys. pracowników w 35 krajach świata, a jej produkty wyznaczają kierunki rozwoju dla całej branży pozycjonowania. Spectra Precision to amerykańska marka, która od ponad 50 lat specjalizuje się w dostarczaniu nowoczesnych rozwiązań pomiarowych dla geodezji i budownictwa. Od momentu przejęcia firmy przez Trimble'a w 2000 roku logo Spectry Precision stało się znane na wszystkich kontynentach świata. W kolejnych latach kadrę inżynierską firmy wzmocnili konstruktorzy tak znanych marek jak Zeiss, Nikon, Ashtech czy TDS, dzięki czemu Spectra Precision stała się jednym z największych "graczy" na rynku sprzętu pomiarowego. W naszej ofercie są też produkty m.in: 5

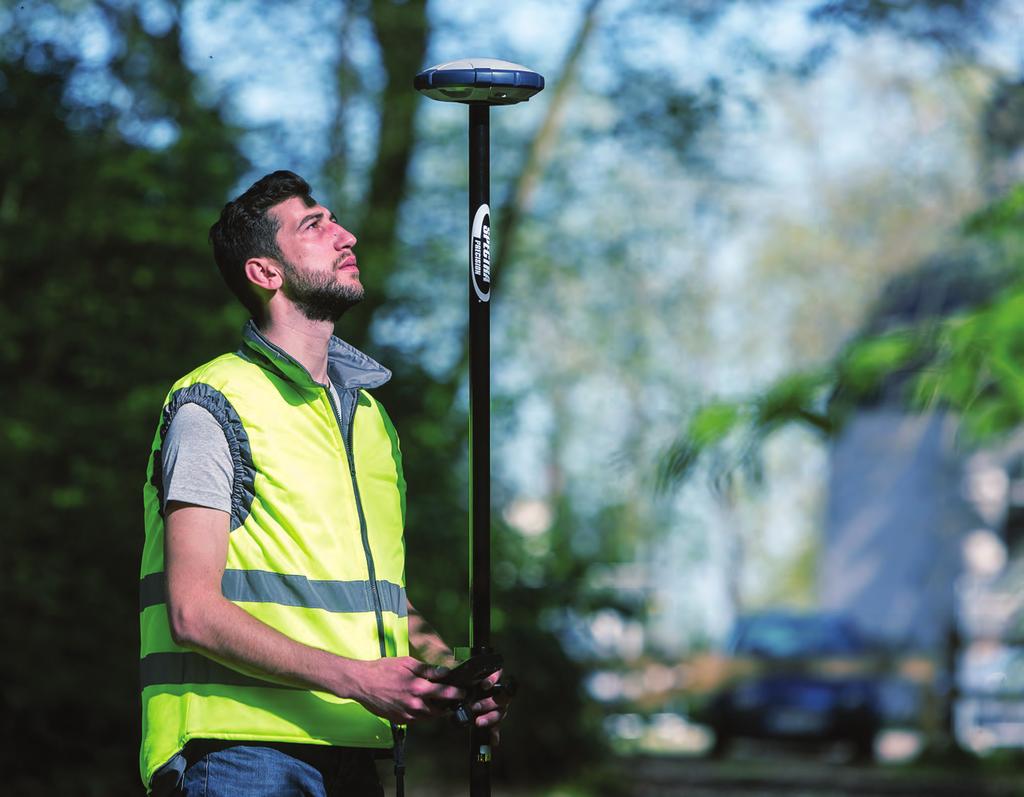

6 Geodezyjne odbiorniki GNSS SP60 mierzy w miejscach, do których inne odbiorniki GNSS nawet się nie zbliżają... Są tacy, którzy twierdzą, że wszystkie odbiorniki GNSS działają tak samo. Możesz im uwierzyć... lub zaprosić nas na prezentację terenową i na własne oczy przekonać się, że nie jest to prawda. Pójdziemy pod okapy drzew i zanurzymy się w miejskie kaniony, których wysokie budynki skutecznie ograniczają widoczność nieba. Tam, gdzie kończą się możliwości pomiarowe zwykłych odbiorników, nasz sprzęt pokazuje swoją prawdziwą wartość. Bo technologia przetwarzania sygnałów satelitarnych stworzona przez inżynierów Spectry znacząco różni się od wszystkiego co widziałeś do tej pory. Na czym polega jej sekret? I dlaczego to właśnie nasze odbiorniki GNSS gwarantują niedoścignioną dla konkurencji wydajność pomiarów w trudnych warunkach terenowych? Zapraszamy do lektury! 6

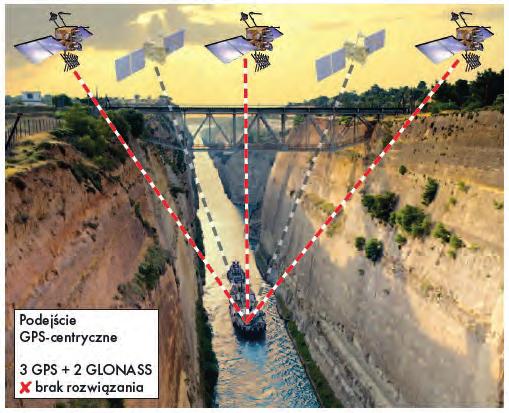

7 Technologie Spectra Precision w odbiornikach GNSS Technologia ZBlade Większość dostępnych obecnie na rynku odbiorników GNSS nie jest w stanie tak naprawdę w pełni wykorzystać możliwości, które dają im systemy satelitarne takie jak rosyjski GLONASS, chiński BeiDou czy powstający właśnie europejski system Galileo. Do wykonania inicjalizacji i stabilnego prowadzenia pomiarów RTK standardowe odbiorniki GNSS potrzebują bowiem widoczności co najmniej 5 satelitów GPS, natomiast sygnały z innych konstelacji są traktowane jedynie jako dodatek, który staje się zupełnie bezużyteczny w przypadku braku sygnałów amerykańskich satelitów. Taką sytuację nazywamy podejściem GPScentrycznym. Dzięki opatentowanej technologii ZBlade odbiorniki Spectra Precision jako jedyne na świecie cechują się podejściem GNSScentrycznym, a więc całkowicie niezależnym od dostępności sygnałów GPS. Oznacza to, że w przypadku niewystarczającej liczby amerykańskich satelitów (a nawet w sytuacji całkowitego braku dostępu do sygnału GPS) odbiornik będzie w stanie wykonać pełną inicjalizację RTK i kontynuować pracę wyłącznie w oparciu o system GLONASS lub np. dowolną kombinację satelitów GLONASS+BEIDOU. Rozwiązanie to okazuje się niezastąpione zwłaszcza pod okapami drzew i w terenach silnie zurbanizowanych, gdzie poprzez ograniczony horyzont dostęp do sygnałów satelitarnych jest mocno utrudniony. W takiej sytuacji silnik obliczeniowy ZBlade sprawi, że sygnały GLONASS nie będą tylko dodatkiem do GPS, ale zostaną w pełni wykorzystane do przyspieszenia inicjalizacji i stabilnego wykonywania pomiarów RTK. 7

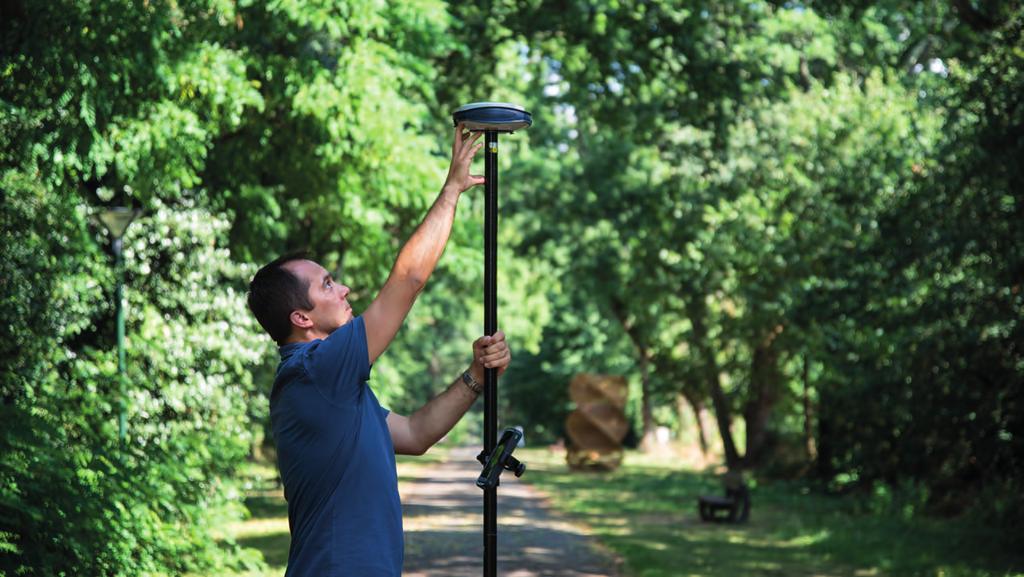

8 BLUETOOTH DALEKIEGO ZASIĘGU Bluetooth dalekiego zasięgu Każdy odbiornik GNSS Spectra Precision SP60 poza zwykłym modułem Bluetooth jest standardowo wyposażony również w drugi nadajnik o mocy aż 100 mw, umożliwiający szybkie i proste w obsłudze połączenie dwóch SP60 we własny zestaw polowy (baza + odbiornik ruchomy). Bluetooth ten posiada zasięg nawet 800 metrów, co w zupełności wystarcza do obsługi większości prac geodezyjnych. Alternatywnie Bluetooth pozwala także na wzmocnienie połączenia pomiędzy odbiornikiem i kontrolerem, co może się przydać zwłaszcza w terenach o słabym zasięgu sieci GSM. UHF Technologia UHF Wyjątkowość technologii UHF w odbiornikach Spectra Precision polega na schowaniu anteny radiowej wewnątrz tyczki wykonanej z włókna szklanego. Dzięki takiemu rozwiązaniu antena jest świetnie zabezpieczona przed uszkodzeniem. Zwiększa się również zasięg pracy z wykorzystaniem radia UHF dzięki wzmocnionej propagacji fal radiowych. W połączeniu z silnymi radiomodemami o mocy 2W, w które mogą zostać wyposażone odbiorniki SP60 i SP80, technologia ta umożliwia komunikację na odległość aż do 5 km. Technologia antykradzieżowa Technologia antykradzieżowa pozwala na zabezpieczenie odbiornika GNSS przed nieuprawnionym użyciem np. gdy zbiera dane statyczne albo pracuje jako polowa stacja referencyjna. Jeśli w takim przypadku instrument wykryje zmianę swojego położenia (np. w wyniku kradzieży), automatycznie zablokuje wszystkie funkcje pomiarowe, stając się bezużytecznym dla złodzieja. Może również rozpocząć wysyłanie komunikatów SMS lub na telefon lub komputer użytkownika, zawierających aktualne współrzędne urządzenia i umożliwiając tym samym jego szybkie odnalezienie. Dodatkowo dzięki tej technologii użytkownik ma możliwość zabezpieczenia odbiornika za pomocą kodu PIN lub zdefiniowania przedziału czasowego, po którym odbiornik zostanie automatycznie zablokowany. Technologia RTX Zastosowana w niektórych odbiornikach Spectra Precision nowoczesna antena typu LBand pozwala na wykorzystanie poprawek Trimble CenterPoint RTX, dzięki czemu jesteśmy w stanie wykonywać pomiary różnicowe za pomocą tylko jednego odbiornika GNSS nawet w terenie bez zasięgu GSM i bez stacji referencyjnych! Poprawki te są dostarczane drogą satelitarną i jako najdokładniejsze korekty tego typu na świecie mogą zapewnić 4centymetrową precyzję pomiarów po kilkunastominutowej inicjalizacji w każdym miejscu na Ziemi. 8

9 Spectra Precision SP60 Odbiornik SP60 wyróżnia się szerokimi możliwościami dostosowania do potrzeb użytkownika: od prostego rozwiązania L1 GPS, poprzez zestawy bazarover (skomunikowane za pomocą radia UHF lub modułu Bluetooth dalekiego zasięgu), aż po zaawansowane systemy GNSS do pomiaru w sieciach RTK i RTN. Dzięki wykorzystaniu przełomowej technologii ZBlade oraz nowoczesnej anteny typu LBand, która zapewnia odbiór poprawek RTX, SP60 dostarcza wiarygodne obserwacje o najwyższej dokładności w każdych warunkach i w dowolnym miejscu na świecie. Najważniejsze cechy: 240kanałowa płyta Trimble 6G ASIC (GPS/GLONASS/ Galileo/BeiDou/SBAS) GNSScentryczna technologia ZBlade Szerokie możliwości konfiguracyjne Bluetooth dalekiego zasięgu Technologia antykradzieżowa Obsługa serwisów Trimble RTX (LBand) Obsługa formatów poprawek RTCM 3.2 i Trimble CMRx Wszechstronny odbiornik do każdego zadania 9

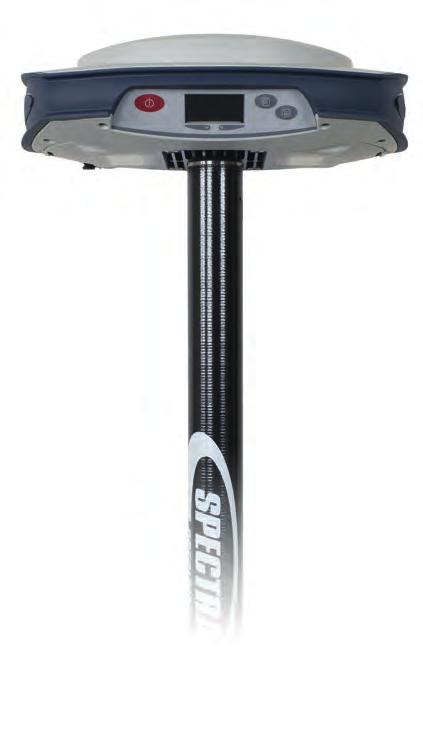

10 Spectra Precision SP80 Odbiornik kolejnej generacji, który łączy w sobie wszystkie dotychczasowe osiągnięcia technologii GNSS RTK z całkowicie rewolucyjnym podejściem do przetwarzania sygnałów satelitarnych. Dzięki zupełnie nowej 240kanałowej płycie Trimble 6G ASIC, SP80 jest przygotowany do obsługi wszystkich istniejących i budowanych systemów GNSS. Ponadto SP80 posiada niezwykle szerokie opcje komunikacyjne. Jest pierwszym na świecie odbiornikiem, który oferuje unikalne połączenie możliwości zintegrowanego modemu 3.5G, łączności WIFI oraz radia UHF z wiadomościami /sms i ochroną antykradzieżową. Najważniejsze informacje: 240kanałowa płyta Trimble 6G ASIC (GPS/GLONASS/ Galileo/BeiDou/SBAS) GNSScentryczna technologia ZBlade Komunikacja WiFi, SMS oraz Technologia antykradzieżowa Elektroniczna libella Dwie baterie, wymienne bez przerywania pracy Nieograniczona łączność GNSS 10

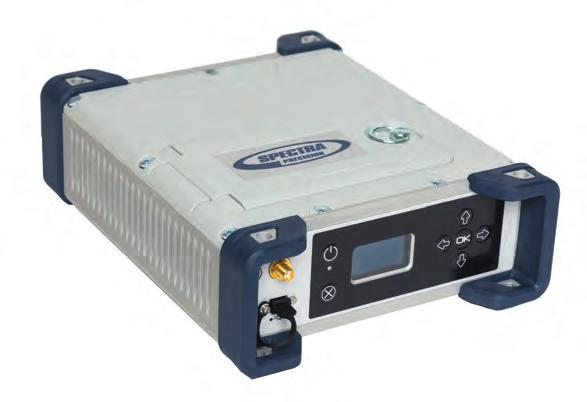

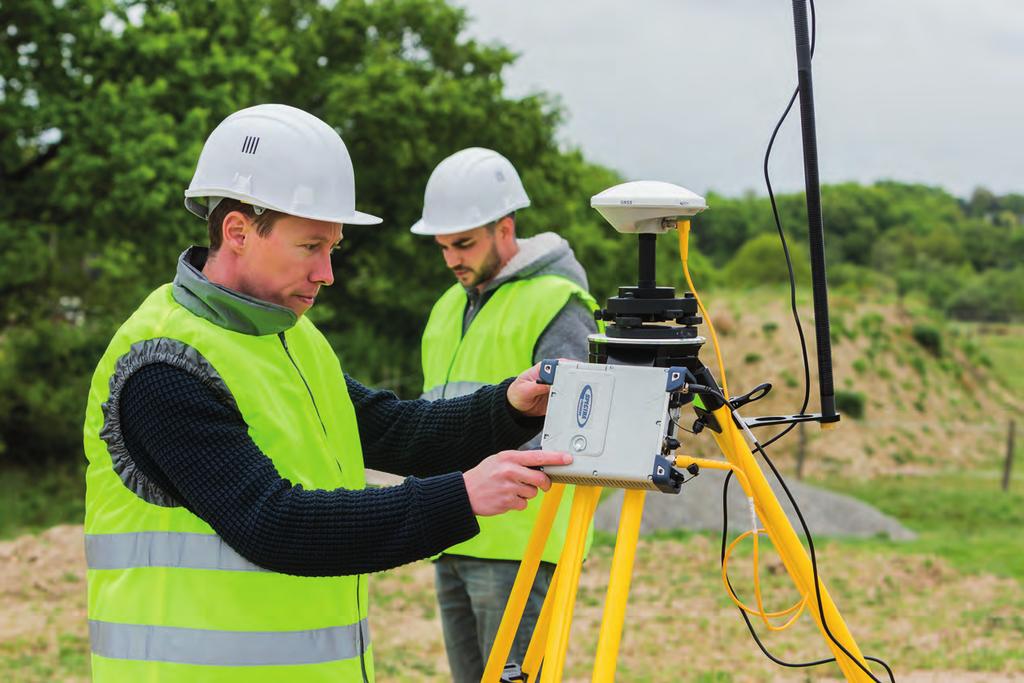

11 Spectra Precision SP90m Odbiornik GNSS do zadań specjalnych Niezwykle zaawansowany, modułowy odbiornik GNSS o szerokich zastosowaniach. Może pracować zarówno jako polowa stacja bazowa, permanentna stacja referencyjna (CORS), odbiornik ruchomy RTK/RTN/RTX, czy też wreszcie jako główny element systemu sterowania maszyn. Jego 480kanałowa płyta główna napędzana technologią ZBlade pozwala nie tylko na przetwarzanie wszystkich istniejących i planowanych sygnałów GNSS, ale także na jednoczesne podłączenie dwóch anten odbiorczych, dzięki czemu z pomocą SP90m istnieje możliwość precyzyjnego monitorowania dodatkowych wartości, takich jak azymut, pochylenie i obrót elementu. Najważniejsze cechy: 480kanałowa płyta Trimble ASIC (GPS/ GLONASS/Galileo/BeiDou/SBAS) Wszechstronna modułowa budowa GNSScentryczna technologia ZBlade Możliwość podłączenia dwóch anten Szerokie opcje komunikacyjne Technologia antykradzieżowa 11

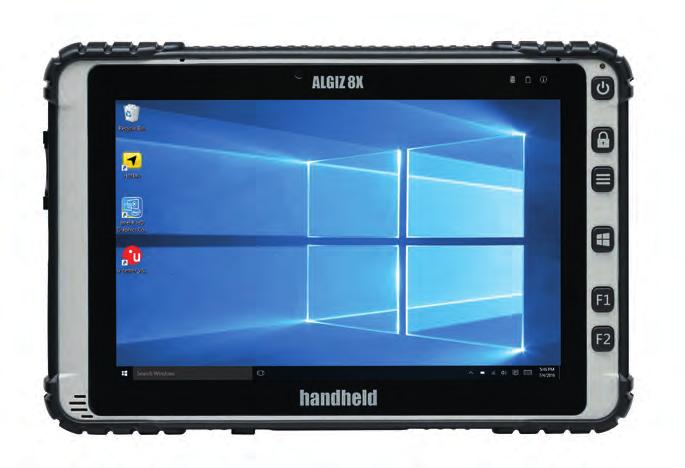

12 Kontrolery Wykonuj pomiary terenowe w każdych warunkach Dobry odbiornik GNSS to tylko połowa sukcesu. Nie mniej ważny (a według niektórych nawet ważniejszy) jest odpowiedni rejestrator polowy z prostym w obsłudze, a jednocześnie zaawansowanym oprogramowaniem pomiarowym, które pomoże zamienić obserwacje geodezyjne na współrzędne punktów. W naszej ofercie znajdziesz zarówno tradycyjne, pancerne kontrolery z systemem Windows Mobile, jak i nowoczesne tablety polowe oparte na platformie Windows 10. A może do zbierania danych w terenie wolisz wykorzystać swój własny smartfon z systemem Android...? Wybór należy do Ciebie. Niezależnie od tego, na jakie rozwiązanie się zdecydujesz, możesz być pewien, że nasze oprogramowanie polowe pozwoli Ci szybko i skutecznie wykonać każdą robotę geodezyjną: od najprostszego pomiaru sytwys aż po zaawansowane tyczenia dróg i obliczenia mas ziemnych. Z naszymi kontrolerami aż chce się iść w teren! 12

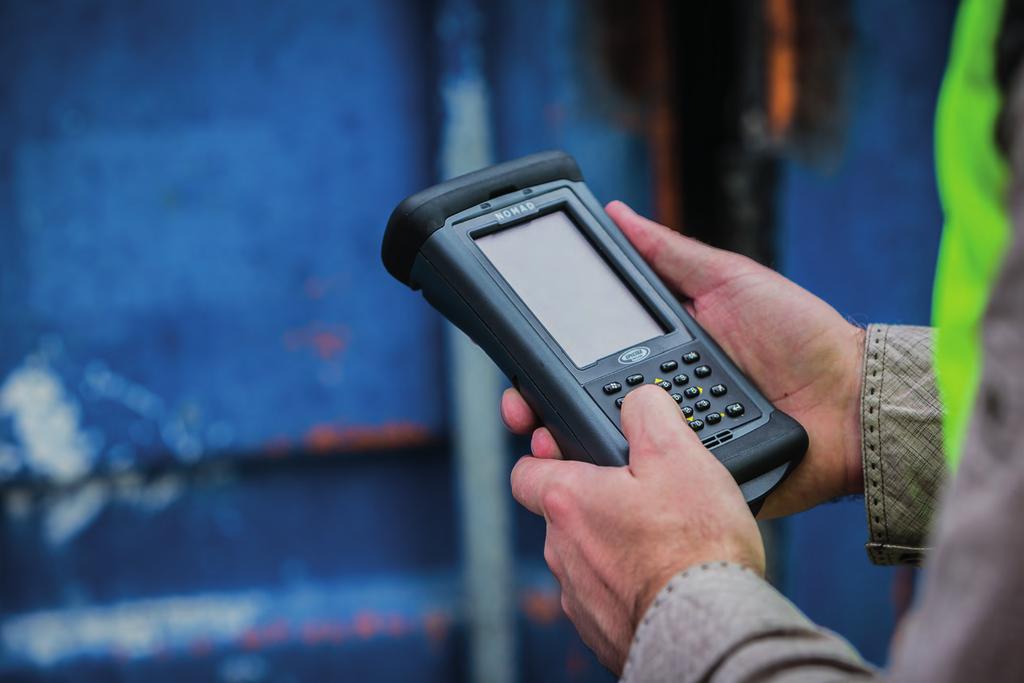

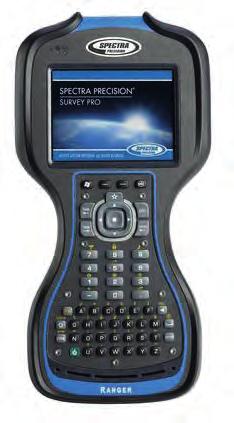

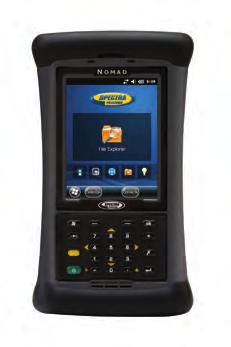

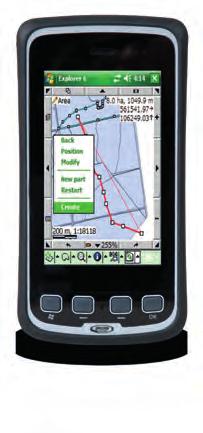

13 Ranger 3 Nomad 1050 Maksymalna wydajność pracy Windows Embedded Handheld 6.5 Procesor 800 MHz, pamięć 8 GB Pełna klawiatura alfanumeryczna lub QWERTY Duży, czytelny ekran oporowy (4,2 ) Radio 2.4 GHz Norma IP67 Fizyczna klawiatura i kompaktowe wymiary Windows Embedded Handheld 6.5 Procesor 1 GHz, pamięć 8 GB Fizyczna klawiatura numeryczna Ekran oporowy 3,5 Latarka Norma IP68 T41 Duży ekran pojemnościowy i niska waga Windows Embedded Handheld 6.5 Procesor 1 GHz, pamięć 16 GB Podstawowe przyciski funkcyjne Czytelny ekran pojemnościowy (4,3 ) Norma IP68 MobileMapper 50 Pancerny smartfon do zadań specjalnych Android 5.1 Procesor 1.2 GHz, pamięć 16 GB Podstawowe przyciski funkcyjne Czytelny ekran pojemnościowy (5,3 ) Norma IP67 Algiz 8X Zaawansowany tablet polowy Windows 10 4rdzeniowy procesor 1,6 2,4 GHz Dysk SSD 128 GB; 4GB pamięci RAM Duży ekran pojemnościowy (8") Unikalny tryb do pracy w deszczu Programowalne przyciski funkcyjne Norma IP65 13

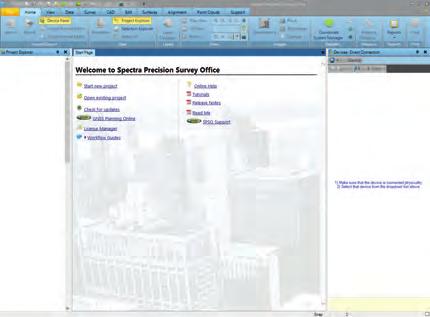

14 Oprogramowanie pomiarowe Survey Pro Nowoczesne oprogramowanie pomiarowe na system Windows 10 i Windows Mobile Oprogramowanie Spectra Precision Survey Pro umożliwia wykonywanie wszelkiego rodzaju robót geodezyjnych. Pozwala na pełną integrację danych pozyskanych za pomocą odbiorników GNSS, tachimetrów i niwelatorów cyfrowych w jednym projekcie, dzięki czemu zapewnia maksymalną wydajność pracy w terenie. Jest szybkie, proste w obsłudze i co najważniejsze niezwykle stabilne, dzięki czemu pomiary z tym oprogramowaniem są prawdziwą przyjemnością. Rejestracja pikiet, tyczenie, obliczenia, tworzenie map, zarządzanie danymi a wszystko to w jednej aplikacji. W połączeniu z modułem Spectra Precision Central, służącym do gromadzenia danych "w chmurze" uzyskujemy kompletne narzędzie pomiarowe, które znacznie skróci czas potrzebny do wykonania dowolnej pracy geodezyjnej. Survey Pro jest dostępne zarówno na tradycyjne kontrolery z systemem Windows Mobile, jak i na tablety terenowe z systemem Windows 10. Obsługuje wszystkie klasyczne instrumenty geodezyjne marki Trimble i Spectra Precision. Najważniejsze cechy: Prosta integracja pomiarów optycznych, satelitarnych i niwelacyjnych w jednym projekcie Bogate programy tyczenia punktów, linii i spadków Tworzenie własnego menu startowego Zaawansowany moduł drogowy Możliwość pracy na Numerycznych Modelach Terenu Obliczanie objętości mas ziemnych Praca w chmurze dzięki modułowi SP Central Obsługa wszystkich tachimetrów i odbiorników GNSS marki Trimble i Spectra Precision Survey Pro pewny pomiar dzień po dniu 14

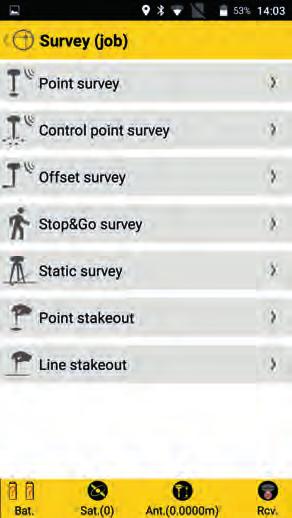

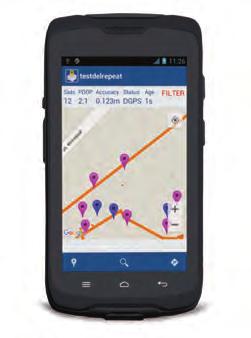

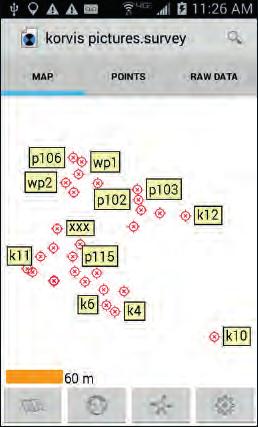

15 Survey Mobile Prosta aplikacja pomiarowa na Androida Przeznaczona dla osób, które chcą pracować w terenie szybko i wydajnie. Interfejs użytkownika został zaprojektowany tak, aby ułatwić wykonywanie najczęstszych zadań geodezyjnych, tj. pomiarów GNSS i tyczenia punktów za pomocą odbiornika satelitarnego. Najważniejsze cechy: Proste w obsłudze Łatwe do nauki Najczęściej wykorzystywane funkcje pomiarów GNSS Szybka konfiguracja i pomiar Wsparcie dla wszystkich smartfonów i tabletów z systemem Android 4.3 lub wyższym Obsługa odbiorników GNSS Spectra Precision SP60 i SP80 Survey Office Zaawansowane oprogramowanie biurowe Kompletne narzędzie oparte na platformie Trimble Business Center. Umożliwia opracowanie i analizowanie wszystkich rodzajów obserwacji GNSS, jak również klasycznych pomiarów geodezyjnych. Program posiada wiele innowacyjnych i unikalnych funkcji, jest łatwy do nauki i bardzo wygodny w użytkowaniu. Najważniejsze cechy: Import i edycja danych z tachimetrów, odbiorników GNSS i niwelatorów Tworzenie i edycja Numerycznych Modeli Terenu i korytarzy drogowych Postprocessing, kontrola wektorów i wyrównanie sieci GNSS Transformacja układów współrzędnych Zintegrowany moduł CAD Tworzenie opracowań mapowych Spectra Precision Central Aplikacja do pracy w chmurze Usługa pracy w chmurze, która pozwala na szybką wymianę plików pomiędzy wieloma komputerami. SP Central dokonuje automatycznej synchronizacji plików obserwacyjnych, dzięki czemu zespoły pomiarowe mają stały dostęp do najbardziej aktualnych danych. Korzystanie z programu jest całkowicie darmowe dla wszystkich Klientów, posiadających aktualną licencję Survey Pro. SP Central składa się z 4 modułów: Portalu internetowego służącego do zarządzania kontami użytkowników Oprogramowania polowego Survey Pro pozwalającego na zbieranie danych terenowych Programu Central Sync umożliwiającego synchronizację danych na komputerach biurowych Aplikacji na smartfony do przeglądania plików pomiarowych 15

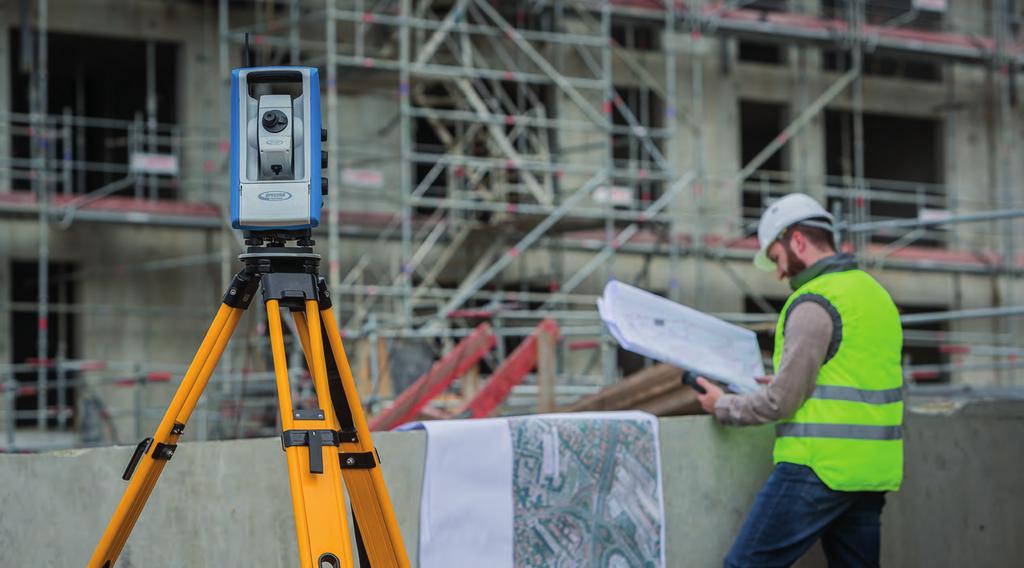

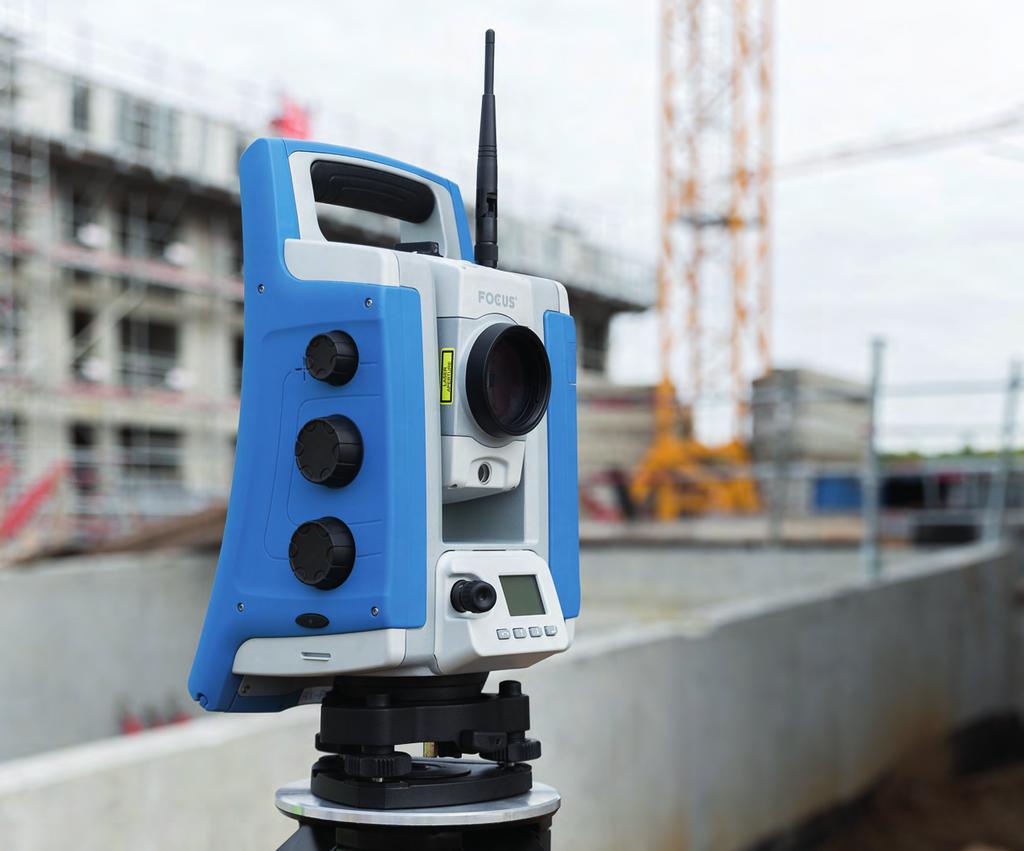

16 Tachimetry i niwelatory z serii "FOCUS 35 jest dwa razy szybszy niż inne tachimetry zrobotyzowane, które testowałem do tej pory..." Sprzęt geodezyjny w ciągu ostatniej dekady zmienił się nie do poznania. I choć na rynku co rusz pojawiają się nowe odbiorniki GNSS, skanery laserowe, czy bezzałogowe systemy latające, to jednak nadal trudno wyobrazić sobie funkcjonowanie firmy geodezyjnej bez porządnego tachimetru. Porządnego, czyli jakiego? Uważamy, że dobry tachimetr powinien posiadać przede wszystkim trzy cechy: być szybki, wygodny w obsłudze i gwarantować wiarygodne pomiary dzień po dniu. Bazując na tych założeniach nasi inżynierowie w Niemczech i Japonii zaprojektowali serię instrumentów optycznych Spectra Precision FOCUS. To nowoczesne i niezwykle wydajne tachimetry, które poradzą sobie z każdym zadaniem geodezyjnym. Wybierz model, który najbardziej odpowiada Twoim potrzebom i ruszaj w teren! 16

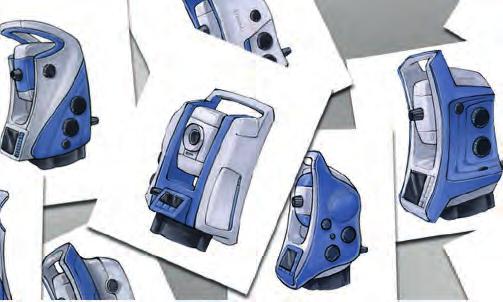

17 Technologie Spectra Precision w tachimetrze 35 Technologia StepDrive Serwomotory StepDrive to dwuczęściowy system napędowy, który bazuje na silnikach krokowych i jest złożony z napędu zgrubnego oraz precyzyjnego. Napęd zgrubny odpowiada za bardzo szybki obrót instrumentu (nawet 90 /s) natomiast napęd precyzyjny za dokładne celowanie. Dzięki temu systemowi tachimetr jest niezwykle energooszczędny. Oprócz tego posiada wysoką stabilność celowania niezależnie od wpływu warunków zewnętrznych, takich jak wiatr, osiadanie statywu, czy przypadkowe dotknięcie obudowy tachimetru. Technologia GeoLock FOCUS 35 w wersji RX i Robotic jest wyposażony w unikalną technologię GeoLock, wykorzystującą odbiornik GPS wbudowany w rejestrator Ranger 3 do wsparcia śledzenia pryzmatu. Jest to szczególnie istotne w trudniejszych warunkach terenowych. Dzięki technologii GeoLock FOCUS 35 szybciej niż konkurencyjne tachimetry odnajdzie "zgubiony" pryzmat, nie pozwalając tym samym na przestój w pomiarach. Technologia LockNGo Technologia LockNGo to innowacyjny system śledzenia luster pasywnych, wykorzystujący najnowsze osiągnięcia z dziedziny przetwarzania obrazów cyfrowych. Szybkie i skuteczne wyszukiwanie pryzmatów zapewnia wbudowana w obiektyw kamera, pracująca z częstotliwością 109 Hz (109 zdjęć na sekundę). Dzięki niej instrument potrafi dostrzec błędne cele takie jak inne pryzmaty, czy kamizelki odblaskowe i zawsze pozostać zablokowanym na tym właściwym. Dzięki wykorzystaniu kamery znacząco skraca się także czas i zwiększa się dokładność precyzyjnego celowania. Czy wiesz, że...? Tachimetr zrobotyzowany FOCUS 35 stworzono z dbałością o najmniejsze detale. Do zaprojektowania jego obudowy zewnętrznej zaproszono pewną firmę, która ze swojego zadania wywiązała się tak dobrze, że instrument otrzymał prestiżową nagrodę if Design Award. Od ponad 60 lat jest ona znakiem doskonałości projektowej i mogą się nią pochwalić tylko najbardziej innowacyjne produkty. Rysunek przedstawia szkice koncepcyjne wyglądu tachimetru FOCUS

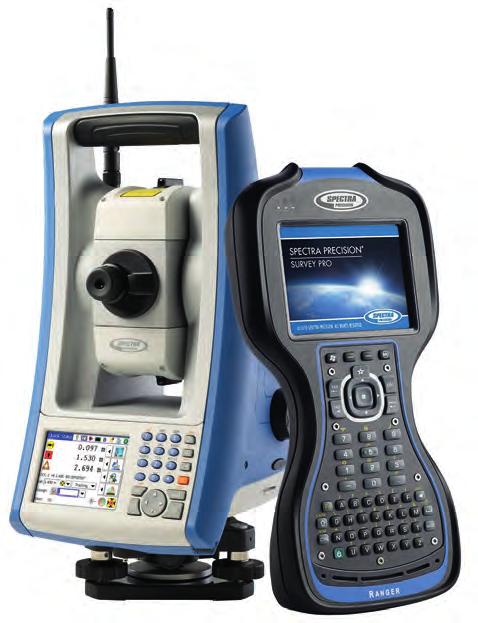

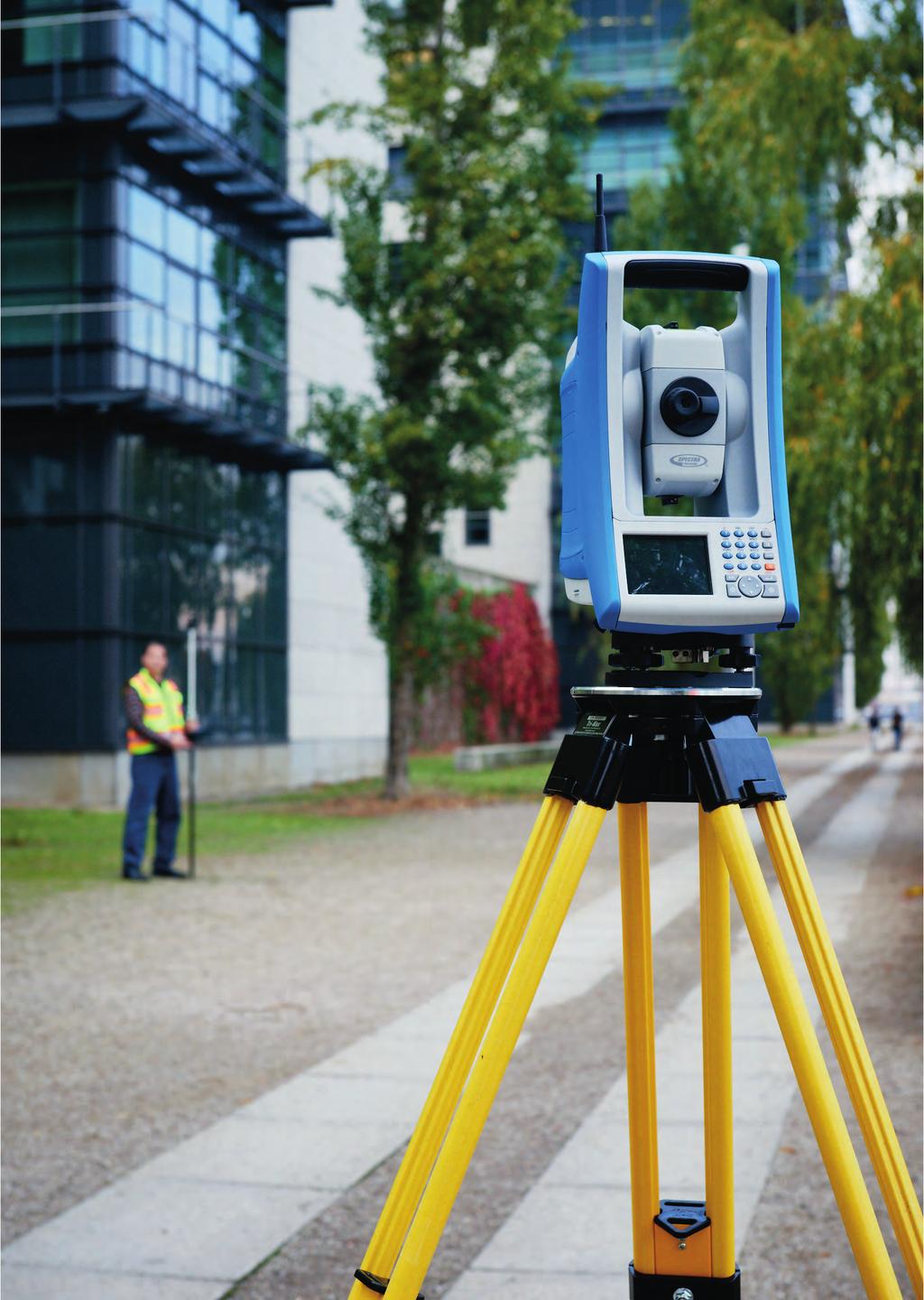

18 Tachimetr jednoosobowy 35 Zrobotyzowany tachimetr, który zapewnia najwyższą dokładność pomiarów. FOCUS 35 potrafi samodzielnie zastąpić obserwatora, pozwalając na pełną kontrolę instrumentu z poziomu tyczki z pryzmatem i rejestratorem. Dzięki temu wykonywanie wszystkich obserwacji może odbywać się w pełni jednoosobowo, co znacznie obniża koszty i podnosi wydajność pracy. 35 Dokładność pomiaru kątów: od 1 do 5 Cztery wersje zrobotyzowania: StepDrive, LockNGo, RX i Robotic Legendarna optyka Zeissa Bezlustrowy pomiar odległości do 800 metrów Cichy i niezawodny napęd StepDrive Szybkie wyszukiwanie pryzmatu dzięki technologii GeoLock GPS Bardzo wysoka prędkość obrotu (do 90 /s) Możliwość integracji pomiarów z odbiornikiem GNSS pomiary hybrydowe Nawet 12 godzin pracy na jednym zestawie baterii Ultranowoczesny tachimetr zrobotyzowany 18

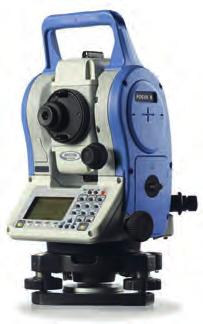

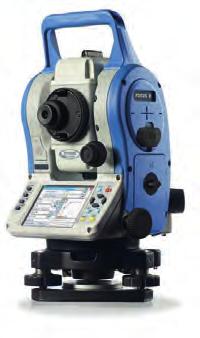

19 Inne tachimetry i niwelatory z serii 8 Obsługa plików DXF na kolorowym ekranie Dokładność pomiaru kątów: 2 lub 5 Światowej klasy optyka Nikona Dalmierz bezlustrowy do 500 metrów Dwustronny ekran (QVGA + TFT LCD) Wymiana baterii bez przerywania pracy Komunikacja Bluetooth, USB i RS232 Wyjątkowo kompaktowe wymiary Windows CE + Survey Pro 6+ Niezawodny i ekonomiczny tachimetr Dokładność pomiaru kątów: 2 lub 5 Światowej klasy optyka Nikona Dalmierz bezlustrowy do 500 metrów Dwustronny ekran TFT LCD (opcja) Wymiana baterii bez przerywania pracy Komunikacja Bluetooth, USB i RS232 Wyjątkowo kompaktowe wymiary Sprawdzone oprogramowanie Nikona 2 Najtańszy tachimetr z gwarancją Trimble a! Dokładność pomiaru kątów: 2 lub 5 Dalmierz bezlustrowy do 500 metrów Dwustronny ekran TFT LCD Komunikacja SD, USB i RS232 Dwa wyzwalacze pomiaru odległości Proste i intuicyjne oprogramowanie Jeden z najtańszych tachimetrów na rynku! DL15 Prosty i wszechstronny niwelator kodowy Elektroniczny odczyt z łat kodowych Dokł.: 1,5 mm/km niwelacji podwójnej Dokładność pomiaru odległości: 1 mm/1 m Zasięg pomiaru elektronicznego: do 100 m Pełna klawiatura numeryczna Intuicyjne oprogramowanie Łatwy transfer danych (port miniusb) 19

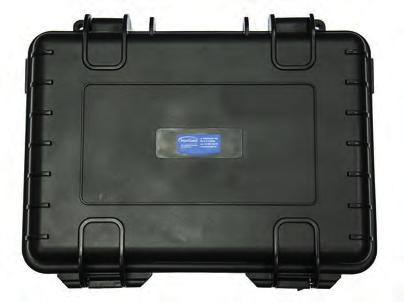

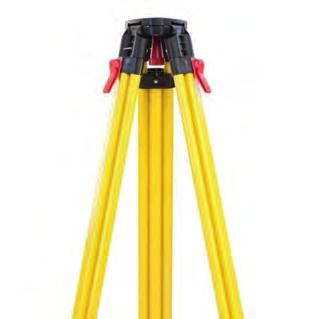

20 Niezbędne i funkcjonalne akcesoria Wszystko, czego potrzebuje Profesjonalista Akcesoria idealnie uzupełniają się z naszymi urządzeniami. Są wysokiej jakości, wytrzymałe i łatwe w użyciu. Ukazane po prawej stronie produkty są tylko propozycją. Pełną ofertę akcesoriów do odbiorników GNSS, kontrolerów, tachimetrów, dalmierzy, tabletów i laptopów pancernych można znaleźć na stronie: sklep.navigate.pl/akcesoria ZESKANUJ KOD TELEFONEM 20

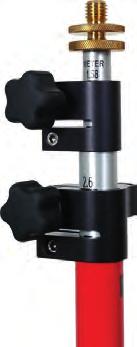

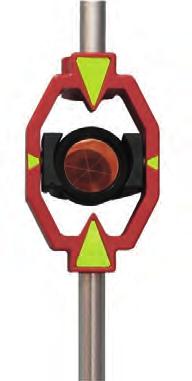

21 Minipryzmat realizacyjny Idealny do tyczenia obiektów. Stała 30/0 mm. W zestawie 4 tyczki aluminiowe (każda o długości 30 cm) oraz pokrowiec transportowy. Tyczka aluminiowa (2,5 m) pod pryzmat SECO Z regulacją pozwalającą dopasować ją do różnego rodzaju pryzmatów. Gwint: 5/8 cala. Wysokość: 1,5 2,5 m. Waga: 1,21 kg. Pryzmat okrągły z tarczą celowniczą Stała 30/0 mm. W zestawie z pokrowcem transportowym. Twarda walizka transportowa Wodoszczelna i wstrząsoodporna. Dostępna w kilku rozmiarach. Statyw drewniany średni Nestle Stabilny statyw, idealny pod lżejsze tachimetry z serii FOCUS. Pokryty tworzywem PCV dla ochrony przed wilgocią i wyposażony w klamry ułatwiające rozkładanie. Waga: 5,5 kg. Regulacja wysokości: cm. 21

22 Szkolenia W naszym centrum szkoleniowym każdego uczestnika traktujemy indywidualnie. Sprzyja temu warsztatowy charakter kursów (max. 6 uczestników na 1 instruktora) oraz doskonale przygotowani trenerzy. To praktycy, którzy posiadają wieloletnie doświadczenie w tematyce geodezji, GNSS, GIS, UAV, fotogrametrii i teledetekcji. System szkoleń powstał na bazie 10letniego doświadczenia w branży. Jego skuteczność potwierdzają nasi absolwenci, którzy osiągają szybkie i trwałe rezultaty w postaci praktycznej wiedzy cenionej na rynku pracy. Praktyczne kursy dla specjalistów, które rozwiązują realne problemy Polecane szkolenia TECHNIKI POMIARÓW GNSS Dla osób, które chcą się nauczyć profesjonalnego prowadzenia pomiarów terenowych z użyciem odbiorników GNSS oraz możliwości ich wykorzystania w procesie pozyskania danych przestrzennych. Podczas zajęć przybliżamy zasady działania systemów nawigacji satelitarnej, sposoby uzyskiwania wysokich dokładności pomiarów oraz metodykę pracy z odbiornikiem w terenie. UAVO VLOS Szkolenie przygotowujące do egzaminu państwowego na uzyskanie świadectwa kwalifikacji UAVO (ang. Unmanned Aerial Vehicle Operator) z uprawnieniami do wykonywania lotów bezzałogowym statkiem powietrznym (dronem) w zasięgu wzroku. Szkolenie składa się z części teoretycznej i praktycznej. Prowadzone jest zgodnie z wymaganiami Urzędu Lotnictwa Cywilnego. Pełną listę szkoleń oraz ich program można znaleźć na stronie: navigate.pl/szkolenia ZESKANUJ KOD TELEFONEM 22

23 Wypożyczalnia W wypożyczalni NaviGate znajduje się pełen wachlarz niezbędnego sprzętu: odbiorniki GPS/GNSS, tachimetry, niwelatory wraz z pełnym oprogramowaniem pomiarowym. Dodatkowo nasi Klienci zyskują bezpłatny 1godzinny instruktaż* oraz wsparcie telefoniczne od Specjalistów z Autoryzowanego Serwisu Trimble. Dla zainteresowanych przygotowaliśmy również inne usługi, m.in. szkolenie z obsługi sprzętu, przygotowanie projektu pomiarowego czy abonament RTN ASGEUPOS. Pełna oferta z cennikiem wypożyczalni znajduje się na stronie: navigate.pl/wypozyczalnia ZESKANUJ KOD TELEFONEM *instruktaż odbywa się w siedzibie naszej firmy w Krakowie, opcjonalnie w oddziałach: w Olsztynie oraz w Poznaniu lub w siedzibie firmy partnerskiej SatellCad w Bydgoszczy w momencie przekazania zestawu. Zrealizuj jednorazowe zlecenia bez ponoszenia kosztów dużej inwestycji 23

24 Przedłużenie i odnowienie gwarancji Bez względu na to, czy przedłużasz lub odnawiasz otrzymasz identyczne warunki jak w przypadku gwarancji standardowej Jako jedyni na rynku, umożliwiamy Klientom produktów marki Spectra Precision (odbiorniki GNSS, tachimetry, oprogramowanie) w okresie trwania standardowej gwarancji Trimble przedłużenie, a także odnowienie gwarancji już po jej wygaśnięciu. Dzięki temu w razie awarii o sprzęt naszych Klientów dbają najlepsi specjaliści na rynku w Autoryzowanym Serwisie Trimble. Dlaczego warto przedłużyć/odnowić gwarancję? Gwarancja na identycznych warunkach Bezpłatna naprawa w przypadku usterki gwarancyjnej Bezpłatna aktualizacja firmware urządzenia Korzystne finansowo Potwierdzeniem przedłużenia gwarancji jest certyfikat Trimble 24

25 Wsparcie techniczne od Specjalistów z Autoryzowanego Serwisu Trimble Jesteśmy autoryzowanym serwisem (Authorized Service Provider) firmy Trimble. Nasze usługi serwisowe są wykonywane zgodnie z rygorystycznymi normami firmy Trimble. Specjalizujemy się w naprawie odbiorników GNSS Spectra Precision, Ashtech, Trimble oraz tachimetrów Spectra Precision (z serii FOCUS) i Nikon. Zapewniamy wysokiej jakości serwis gwarancyjny i pogwarancyjny w siedzibie naszej firmy, a także możliwość uzyskania sprzętu zastępczego na czas napraw oraz bezpłatne wsparcie techniczne. Zaufaj wykwalifikowanym i certyfikowanym specjalistom 25

26 Specyfikacja techniczna odbiorników GNSS Spectra Precision Spectra Precision Spectra Precision SP60 SP80 SP90m PŁYTA GNSS ŚLEDZONE SYGNAŁY LICZBA KANAŁÓW MAKS. CZĘSTOTLIWOŚĆ OKREŚLANIA POZYCJI [Hz] CZAS INICJALIZACJI [s] zimny/ciepły/reinicjalizacja INICJALIZACJA RTK [s] stat./dyn./stat. + dyn. DOKŁADNOŚĆ WYZNACZANIA pozycji/wysokości statyczna [mm + ppm] RTK [mm + ppm] DGPS [cm] FORMATY DANYCH RADIOMODEM NADAWCZOODBIORCZY WBUDOWANE RADIO ODBIORCZE MODEM GSM PORTY WEJŚCIAWYJŚCIA ODBIORNIK pamięć wewnętrzna (karty pamięci) wymiary [mm] waga [kg] REJESTRATOR ANTENA zewnętrzna/zintegrowana wymiary [mm] waga [kg] sposób połączenia z rejestratorem ZAAWANSOWANE FUNKCJE POMIAROWE OPROGRAMOWANIE POLOWE format wymiany danych INTERFEJS UŻYTKOWNIKA OPROGRAMOWANIE DO POSTPROCESSINGU OPROGRAMOWANIE DO RAPORTOWANIA DO ODGiK BATERIE CZAS PRACY [h] TEMPERATURA PRACY [ C] odbiornik/antena PYŁO I WODOSZCZELNOŚĆ odbiornik/antena WYPOSAŻENIE STANDARDOWE (oprócz odbiornika, rejestratora, anteny i oprogramowania) GWARANCJA Trimble 6G ASIC GPS (L1, L1P, L2C, L2P), GLONASS (L1, L2), Beidou (B1, B2), Galileo (E1, E5b), QZSS (L1, L1SAIF, L2C), SBAS (L1), LBAND <45/<30/<2 2 (w locie) 3 + 0,1/3,5 + 0, / <25 RTCM 2.1, 2.3, 3.1, 3.2 (MSM), CMR, CMR+, CMRx, scmrx, ATOM wbudowany lub zewnętrzny opcja zewnętrzny (rejestrator) RS232, miniusb, 2 x Bluetooth 256 MB (pendrive do 32 GB) 210 x 210 x 70 0,93 (z baterią) MM50, Algiz 8X, T41, Nomad 1050, Ranger 3 zintegrowana jak odbiornik jak odbiornik Bluetooth lub kabel ZBlade szybsza inicjalizacja, pomiar RTK bez sygn. GPS, Bluetooth dalekiego zasięgu, ochrona przed kradzieżą, Trimble CenterPoint RTX Survey Pro, Fast Survey, RTK PowerGPS, Survey Mobile DXF, SHP, LandXML, JobXML, TXT, JPG, BMP, GeoTIFF i inne klawiatura, diody LED Spectra Precision Survey Office tak LiIon 2600 mah 8 (1 bateria) 40 do 65 IP67 bateria, podwójna ładowarka, zasilacz, kable, torba transportowa, uchwyt na tyczkę, tyczka 2 lata (z możliwością przedłużenia) Trimble 6G ASIC Dual Trimble 6G ASIC GPS (L1, L1P, L2C, L2P, L5), GPS (L1, L1P, L2P, L1C, L2C, L5), GLONASS (L1, L1P, L2, L2P, L3), GLONASS (L1, L2, L3, L1P, Beidou (B1, B2), L2P, L1/L2 CDMA), Galileo (E1, E5a, E5b), BeiDou (B1, B2, B3), QZSS (L1, L1SAIF, L1C, L2C, L5), Galileo (E1, E5a, E5b), SBAS (L1, L5), QZSS (L1, L1 SAIF, L1C, L2C, L5) IRNSS (L5) IRNSS (L5), SBAS (L1, L5) <45/<30/<2 <60/<45/<2 2 (w locie) 2 (w locie) 3 + 0,1/3,5 + 0, / <25 RTCM 2.1, 2.3, 3.1, 3.2 (MSM), CMR, CMR+, CMRx, scmrx, ATOM wbudowany lub zewnętrzny opcja wbudowany 3.5G RS232, USB, Bluetooth, wifi 2 GB (SDHC do 32 GB) 222 x 194 x 75 1,2 (z 2 bateriami) MM50, Algiz 8X, T41, Nomad 1050, Ranger 3 zintegrowana jak odbiornik jak odbiornik Bluetooth lub kabel ZBlade szybsza inicjalizacja, pomiar RTK bez sygn. GPS, baterie typu hotswap, ochrona przed kradzieżą, elektroniczna libella, Trimble CenterPoint RTX Survey Pro, Fast Survey, Survey Mobile DXF, SHP, LandXML, JobXML, TXT, JPG, BMP, GeoTIFF i inne klawiatura, wyświetlacz PMOLED, interfejst web Spectra Precision Survey Office tak 2 x LiIon 2600 mah 10 (2 baterie) 40 do 65 IP67 2 baterie, podwójna ładowarka, zasilacz, kable, waliza transportowa, uchwyt na tyczkę, tyczka 2 lata (z możliwością przedłużenia) 3 + 0,1/3,5 + 0, / <25 RTCM 2.1, 2.3, 3.1, 3.2 (MSM), CMR, CMR+, CMRx, scmrx, ATOM wbudowany lub zewnętrzny opcja wbudowany 3.5G USB, Bluetooth, WiFi, Ethernet, RS232, PPS, Event Marker, CAN 8GB (możliwość rozbudowy) 165 x 206 x 65 1,66 bez radia UHF / 1,70 z radiem UHF T41, Nomad 1050, Ranger 3, Algiz 8X zewnętrzna 165 x 76 Bluetooth lub kabel ZBlade szybsza inicjalizacja, Ztracking, Strobe Corellator, Fast Search, Heading oraz Roll/Pitch, pomiar RTK bez sygn. GPS, Trimble CenterPoint RTX, NTRIP serwer Survey Pro DXF, SHP, LandXML, JobXML, TXT, JPG, BMP, GeoTIFF i inne klawiatura, wyświetlacz PMOLED, interfejst web Spectra Precision Survey Office tak LiIon 3700 mah 6 (1 bateria) 40 do 65 IP67 ustalane indywidualnie 2 lata (z możliwością przedłużenia) Informujemy, że wszelkie prawa autorskie i prawa własności intelektualnej do katalogu, w szczególności do zawartych w nim zdjęć, tekstów, opisów stanowią wyłączną własność firmy NaviGate sp. z o.o. oraz jej Partnerów i objęte są ochroną prawnoautorską. Zabronione jest w szczególności kopiowanie, modyfikowanie oraz wykorzystywanie w celach komercyjnych ww. własności firmy NaviGate Sp. z o.o. Niniejsza nota dotyczy również znaków towarowych zawartych w katalogu, chyba że jako właściciel jest oznaczony inny podmiot. 26

27 Specyfikacja techniczna tachimetrów POMIAR KĄTÓW Dokładność pozioma/pionowa 1", 2", 3" lub 5" Średnica koła brak danych System odczytu absolutny POMIAR ODLEGŁOŚCI Dokładność (na pryzmat) ±(2 + 2 ppm x D) mm Dokładność (bezlustrowo) ±(3 + 2 ppm x D) mm Zasięg dalmierza (na pryzmat) do 4000 m (na 1 pryzmat) / do 7000 m (na 3 pryzmaty) Zasięg dalmierza (bezlustrowo) do 800 m (dobre warunki) Zasięg minimalny 1,5 m Czas pomiaru na pryzmat (t. precyzyjny) 2,4 s Czas pomiaru na pryzmat (t.standardowy) 0,5 s Czas pomiaru bezlustrowego (t. precyzyjny) 3 15 s Czas pomiaru bezlustrowego (t. standardowy) 0,7 s LUNETA Długość Obraz Powiększenie Efektywna średnica obiektywu Średnica EDM Pole widzenia Zdolność rozdzielcza Minimalna odległość ogniskowania Wskaźnik laserowy KOMPENSATOR Typ Metoda Zasięg kompensacji KOMUNIKACJA Porty wejścia/wyjścia INTERFEJS UŻYTKOWNIKA FOCUS 35 FOCUS 8 FOCUS 6+ FOCUS mm prosty 31x brak danych brak danych 1º30' brak danych 1,5 m współosiowy, czerwone światło dwuosiowy cieczowoelektryczna ± 5,5' USB, złącze zasilania, Bluetooth kolorowy wyświetlacz 5,5 cala, oprogramowanie Survey Pro CHARAKTERYSTYKA FIZYCZNA Czułość libeli okrągłej 8'/2 mm Charakterystyka pionownika obraz: prosty, optycznego powiększenie: 2,4x, pole widzenia: 5, zakres ogniskowania: 0,5 m Waga instrumentu 5,0 kg Czas pracy ok. 12h (RX) / ok. 6h (Robotic) NAPĘD System napędowy Spectra Precision StepDrive Maksymalny czas obrotu 90º/s Czas obrotu z I do II położenia lunety 3,7 s Czas obrotu o 180º 3,5 s TRYB ROBOTYCZNY Maksymalny zakres pomiaru Czas wyszukiwania (typowy) GWARANCJA AKCESORIA 300 do 800 m 210 s 24 miesiące (z możliwością przedłużenia) 2 baterie, ładowarka, spodarka, waliza transportowa, pryzmat 360º, statyw aluminiowy lub drewniany 2" lub 5" 62 mm absolutny ±(2 + 2 ppm x D) mm ±(3 + 2 ppm x D) mm do 5000 m (wersja 5") / do 3000 m (wersja 2") do 500 m (dobre warunki) 1,5 m 1,5 s (5") / 1,6 s (2") 0,8 s (5") / 0,8 s (2") 1,8 s (5") / 2,1 s (2") 1,0 s (5") / 1,2 s (2") 125 mm prosty 30x (opcjonalnie: 18x/36x) 45 mm (5") / 40 mm (2") 50 mm (5") / 45 mm (2") 1º20' 3" 1,5 m współosiowy, czerwone światło dwuosiowy cieczowoelektryczna ± 3,5' USB, miniusb, RS232C, Bluetooth kolorowy wyświetlacz QVGA, oprogramowanie Survey Pro 10'/2 mm obraz: prosty, powiększenie: 3x, pole widzenia: 5, zakres ogniskowania: 0,5 m 3,8 kg (5") / 3,9 kg (2") ok. 16h (5") / ok. 26h (2") 24 miesiące (z możliwością przedłużenia) 2 baterie, podwójna ładowarka do baterii, spodarka, waliza transportowa, statyw aluminiowy lub drewniany 2" lub 5" 62 mm absolutny ±(2 + 2 ppm x D) mm ±(3 + 2 ppm x D) mm do 5000 m (wersja 5") / do 3000 m (wersja 2") do 500 m (dobre warunki) 1,5 m 1,5 s (5") / 1,6 s (2") 0,8 s (5") / 0,8 s (2") 1,8 s (5") / 2,1 s (2") 1,0 s (5") / 1,2 s (2") 125 mm prosty 30x (opcjonalnie: 18x/36x) 45 mm (5") / 40 mm (2") 50 mm (5") / 45 mm (2") 1º20' 3" 1,5 m współosiowy, czerwone światło dwuosiowy cieczowoelektryczna ± 3,5' USB, RS232C, Bluetooth wyświetlacz monochromatyczny, oprogramowanie wewnętrzne 10'/2 mm obraz: prosty, powiększenie: 3x, pole widzenia: 5, zakres ogniskowania: 0,5 m 3,7 kg (5") / 3,8 kg (2") ok. 57h (5") / ok. 26h (2") 24 miesiące (z możliwością przedłużenia) 2 baterie, podwójna ładowarka do baterii, spodarka, waliza transportowa, statyw aluminiowy lub drewniany 2" lub 5" 79 mm absolutny ±(2 + 2 ppm x D) mm ±(3 + 2 ppm x D) mm do 4000 m do 500 m (dobre warunki) 1,5 m 0,3 s 0,2 s 0,3 s 0,2 s 154 mm prosty 30x 45 mm 50 mm 1º20' 3" 1,0 m współosiowy, czerwone światło dwuosiowy cieczowoelektryczna ± 3,0' miniusb, RS232C, karty SD wyświetlacz monochromatyczny, oprogramowanie wewnętrzne 8'/2 mm obraz: prosty, powiększenie: 3x, pole widzenia: 5, zakres ogniskowania: 0,3 m 5,1 kg ok. 13h 12 miesięcy (z możliwością przedłużenia) 2 baterie, ładowarka do baterii, spodarka, waliza transportowa NaviGate Sp. z o.o. informuje również, że opisy zawarte w katalogu jak również sam katalog nie stanowią ofert w rozumieniu art. 66 Kodeksu Cywilnego. Firma NaviGate Sp. z o.o. dołożyła wszelkich starań, aby dane techniczne podane w katalogu były prawidłowe. Firma NaviGate Sp. z o.o. nie ponosi odpowiedzialności za ewentualne błędy lub braki w specyfikacji. Z uwagi na ciągły rozwój technologiczny specyfikacja może ulec zmianie w dowolnym momencie bez wcześniejszego powiadomienia. W celu uzyskania pełnej informacji o produktach oferowanych przez NaviGate Sp. z o.o. prosimy o kontakt z działem handlowym. 27
