1 ELEKTRABLEROGUM ŚLĄSKSP.ZO. O. ul.pawl i cz ka Zabr z e t el , f ax www. el ekt r abl e. pl KRS: , NI P: , REGON: PRZEWODYNI SKI CHNAPI ĘĆ 2017ELEKTRABLEROGUM

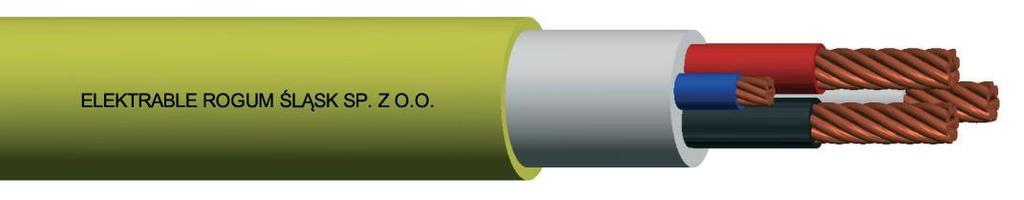

2 YnOGY Górnicze przewody elektroenergetyczne o izolacji i powłoce polwinitowej. Przewody o niskiej emisji dymów i nierozprzestrzeniające płomienia na napięcie znamionowe 0,6/ 1kV ZN-FKR-022:2009/A1:2014 miedziane, kl.5 wg PN-EN 60228:2007 na żyłach roboczych polwinit izolacyjny TI 1 wg PN-EN :2010/A1:2011 Powłoka polwinit powłokowy TM 5 wg PN-EN :2010/A1:2011 Barwa powłoki żółta dla żył roboczych 3,2 kv dla żył pomocniczych 2 kv od -30 o C do +70 o C -5 C Przykład oznaczenia przewód 4-ro żyłowy o przekroju żył roboczych 35 mm 2 i żyły ochronnej 16 mm 2 : YnOGY 0,6/1kV 3x35+16 mm 2 (O - przewód oponowy,g - górniczy,y - izolacja polwinitowa, Yn - opona polwinitowa nierozprzestrzeniająca płomienia) Do instalowania na stałe 6D Do odbiorników ruchomych 10D Ilość i przekrój żył * przekrój nienormowany Giętkie przewody zasilające przeznaczone do zasilania stałych przenośnych i ruchomych urządzeń elektroenergetycznych pracujących w odkrywkowych, podziemnych i otworowych zakładach górniczych poza strefami zagrożenia wybuchem. Średnica zewn. Orientacyjna masa n x mm 2 mm kg/km 3 x 2,5 + 2,5 17, x , x , x , x , x , x , x , x , x , x , x * 70, x * 70, x 2,5 + 2,5 + 2,5 19, x , x , x , x x 4 23, x x 6 26, x x 2,5 39, x x 2,5 42, Nr Karty: 1

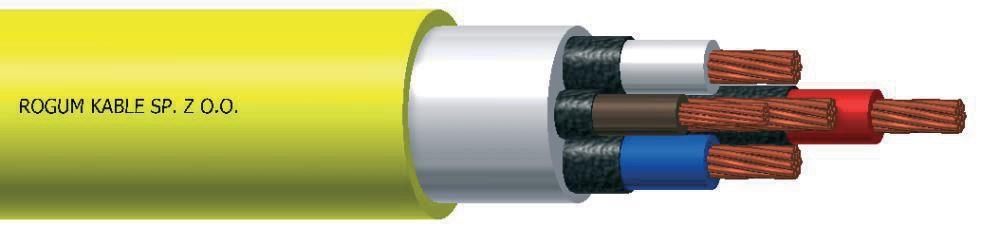

3 YnOGYek Górnicze przewody elektroenergetyczne o izolacji i powłoce polwinitowej z indywidualnie ekranowanymi żyłami. Przewody o niskiej emisji dymów i nierozprzestrzeniające płomienia na napięcie znamionowe 0,6/1kV. ZN-FKR-022:2009/A1:2014 miedziane, kl.5 wg PN-EN 60228:2007 na żyłach roboczych polwinit izolacyjny TI1 wg PN-EN :2010/A1:2011 Ekran na żyłach roboczych i ochronnych polwinit półprzewodzący Powłoka polwinit powłokowy TM5 wg PN-EN :2010/A1:2011 Ilość i przekrój żył Średnica zewn. Orientacyjna masa n x mm 2 mm kg/km 3 x 2,5 + 2,5 + 2,5 20, x , x , x , Barwa powłoki żółta dla żył roboczych 3,2 kv dla żył pomocniczych 2 kv od -30 o C do +70 o C -5 C Przykład oznaczenia YnOGY 0,6/1kV 3x35+16 mm 2 (O - przewód oponowy,g - górniczy,y - izolacja polwinitowa, Yn - opona polwinitowa nierozprzestrzeniająca płomienia, ek - ekran z materiału półprzewodzącego) Do instalowania na stałe 6D Do odbiorników ruchomych 10D Przewody przeznaczone są do zasilania stałych i przenośnych urządzeń elektroenergetycznych pracujących w odkrywkowych, otworowych i podziemnych zakładach górniczych, w polach niemetanowych i metanowych, w wyrobiskach zaliczonych do stopnia a b lub c wybuchu metanu oraz klasy A lub B zagrożenia wybuchem pyłu węglowego. Nr Karty: 2

4 NOGN LS0H Bezhalogenowe, górnicze przewody elektroenergetyczne o izolacji i powłoce termoplastycznej. Przewody o niskiej emisji dymów i nierozprzestrzeniające płomienia na napięcie znamionowe 0,6/ 1kV ZN-FKR-047:2012 miedziane, kl.5 wg PN-EN 60228:2007 na żyłach roboczych izolacyjne tworzywo bezhalogenowe TI7 wg PN-EN :2010/A1:2011 Powłoka powłokowe tworzywo bezhalogenowe TM 7 wg PN-EN :2010/A1:2011 Barwa powłoki żółta dla żył roboczych 3,2 kv dla żył pomocniczych 2 kv od -40 o C do 80 o C Przykład oznaczenia przewód 4-ro żyłowy o przekroju żył roboczych 35 mm 2 i żyły ochronnej 16 mm 2 : NOGN 0,6/1kV 3x35+16 mm 2 LS0H (N - tworzywo bezhalogenowe, nie rozprzestrzeniające płomienia,o - przewód oponowy, G - górniczy) Do instalowania na stałe 6D Do odbiorników ruchomych 10D Ilość i przekrój żył Średnica zewn. Orientacyjna masa n x mm 2 mm kg/km 3 x 2,5 + 2,5 17, x , x , x , x , x , x , x , x , x , x , x 2,5 + 2,5 + 2,5 19, x , x , x , x x 4 23, x x 6 26, x x 2,5 39, x x 2,5 42, Giętkie przewody zasilające przeznaczone do zasilania stałych przenośnych i ruchomych urządzeń elektroenergetycznych pracujących w odkrywkowych, podziemnych i otworowych zakładach górniczych poza strefami zagrożenia wybuchem. Nr Karty: 4 ul. Pawliczka Zabrze , tel/fax:

5 OnG FLEX Górnicze przewody elektroenergetyczne o izolacji i oponie z elastycznego materiału polimerowego do zasilania odbiorników ruchomych i przenośnych. Przewody oponowe nieekranowane, o niskiej emisji dymów i nierozprzestrzeniające płomienia na napięcie znamionowe. ZN-FKR-019:2007/A1:2015 PN-E-90140:1989 miedziane, ocynowane kl.5 wg PN-EN 60228:2007 na żyłach roboczych materiał polimerowy typu EI7 wg PN-EN :2008 Opona materiał polimerowy odporny na rozprzestrzenianie płomienia, olejoodporny typu ON4 wg PN-E-90140:1986 3,5 kv od -50 o C do 90 o C Ilość i przekrój żył Średnica zewn Orientacyjna masa n x mm 2 mm kg/km 1 x 4 11, x 6 12, x 10 15, x 16 16, x 25 19, x 35 20, x 50 23, x 70 26, x 95 30, x , x , x , Przykład oznaczenia przewód 1-dno żyłowy o przekroju żył roboczych 70mm 2 OnG FLEX 0,6/1kV 1x70 mm 2 (O - przewód oponowy, G - izolacja elastomerowa, FLEX - przewód o podwyższonej elastyczności) Do instalowania na stałe 5D Do odbiorników ruchomych 8D Jako przewody zasilające, wzmacniające i powrotne w trakcji elektrycznej dołowej, do zasilania górniczych lamp indukcyjnych oraz do połączeń lamp oświetlenia przekopów z przewodem ślizgowym trakcji elektrycznej Zestaw naprawczy: Zaleca się stosować zestaw naprawczy firmy Radpol S.A. Nr Karty: 7

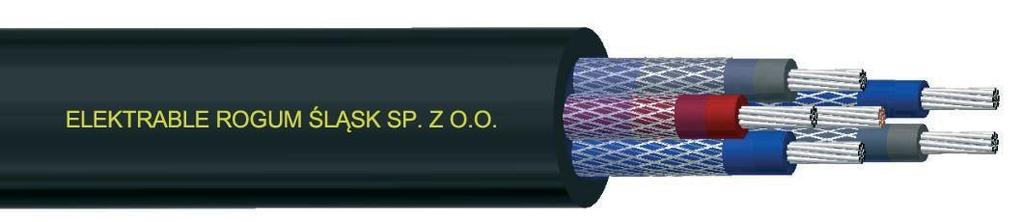

6 OnGcekżi-G FLEX Górnicze przewody elektroenergetyczne o izolacji i oponie z elastycznego materiału polimerowego do zasilania odbiorników ruchomych i przenośnych. Przewody oponowe z indywidualnie ekranowanymi żyłami, o niskiej emisji dymów i nierozprzestrzeniające płomienia na napięcie znamionowe. ZN-FKR-014:2006/A1:2015 PN-E-90140:1989 miedziane, ocynowane kl.5 wg PN-EN 60228:2007 materiał polimerowy ciepłoodporny typu EI7 wg PN-EN :2008 Ekran oplot każdej izolowanej żyły ocynowanymi drutami miedzianymi i przędzą z tworzywa sztucznego o gęstości krycia co najmniej 65% Opona Materiał polimerowy odporny na rozprzestrzenianie płomienia, olejoodporny typu ON4 wg PN-E-90140:1986 3,5 kv od -50 o C do +90 o C Przykład oznaczenia Przewód 7 żyłowy o przekroju żył roboczych 16mm 2, żyły ochronnej 10mm 2 i żył pomocniczych 2,5mm 2 : OnGcekżi-G FLEX 0,6/1kV 3x x2,5 mm 2 (O-przewód oponowy, G- górniczy, n- powłoka elastomerowa trudnopalna, Gc- izolacja elastomerowa ciepłoodporna, ekżiindywidualnie ekranowane żyły oplotem z drutu i przędzy, FLEXprzewód o podwyższonej elastyczności) Do instalowania na stałe 5D Do odbiorników ruchomych 8D Ilość i przekrój żył Średnica zewn Orientacyjna masa n x mm 2 mm kg/km 2 x 1,5 + 1,5 16, x 2,5 + 2,5 18, x , x 1,5 + 1,5 18, x 1,5 + 1,5 + 1,5 20, x 1,5 + 1,5 + 2 x 1,5 21, x 1,5 + 1,5 + 3 x 1,5 23, x 1,5 + 1,5 + 4 x 1,5 26, x 1,5 + 1,5 + 6 x 1,5 29, x 1,5 + 1,5 + 8 x 1,5 30, x 2,5 + 2,5 19, x 2,5 + 2,5 + 2,5 21, x 2,5 + 2,5 + 2 x 2,5 23, x 2,5 + 2,5 + 3 x 2,5 24, x 2,5 + 2,5 + 8 x 2,5 33, x , x , x x 4 26, x x 4 28, x 2,5 + 2,5 + 4 x 2,5 28, x x 4 32, x 2,5 + 2,5 + 6 x 2,5 31, Przewody przeznaczone są do zasilania stałych i przenośnych urządzeń elektroenergetycznych pracujących w odkrywkowych, otworowych i podziemnych zakładach górniczych, w polach niemetanowych i metanowych, w wyrobiskach zaliczonych do stopnia a b lub c wybuchu metanu oraz klasy A lub B zagrożenia wybuchem pyłu węglowego. Zestaw naprawczy: Zaleca się stosować zestaw naprawczy firmy Radpol S.A. Nr Karty: 9

7 OnGcekż-G FLEX Górnicze przewody elektroenergetyczne o izolacji i oponie z elastycznego materiału polimerowego do zasilania odbiorników ruchomych i przenośnych. Przewody oponowe ekranowane, o niskiej emisji dymów i nierozprzestrzeniające płomienia na napięcie znamionowe. ZN-FKR-020:2008/A1:2015 PN-E-90140:1989 miedziane, ocynowane kl.5 wg PN-EN 60228:2007 materiał polimerowy ciepłoodporny typu EI7 wg PN-EN :2008 Ekran w postaci obwoju z niehigroskopijnej taśmy przewodzącej i oplotu z ocynowanych drutów miedzianych i przędzy z tworzywa sztucznego, o gęstości krycia co najmniej 30% Opona materiał polimerowy odporny na rozprzestrzenianie płomienia, olejoodporny typu ON4 wg PN-E-90140:1986 3,5 kv Ilość i przekrój żył Średnica zewn Orientacyjna masa n x mm 2 mm kg/km 3 x x 2,5 43, x x 2,5 46, x x 4 51, x x 4 58, x x 2,5 46, x x 2,5 51, x x 2,5 56, x x 4 56, x x 4 64, od -50 o C do +90 o C Przykład oznaczenia Przewód 7-mio żyłowy o przekroju żył roboczych 50mm 2, żyły ochronnej 25mm 2 i żył pomocniczych 4mm 2 : OnGcekż-G FLEX 0,6/1kV 3x x4 mm 2 (O-przewód oponowy, G-górniczy, n-powłoka elastomerowa trudnopalna, Gc- izolacja elastomerowa ciepłoodporna, ekż- żyły ekranowane, FLEX- przewód o podwyższonej elastyczności) Do instalowania na stałe 5D Do odbiorników ruchomych 8D Przewody przeznaczone są do zasilania stałych i przenośnych urządzeń elektroenergetycznych pracujących w odkrywkowych, otworowych i podziemnych zakładach górniczych, w polach niemetanowych i metanowych, w wyrobiskach zaliczonych do stopnia a b lub c wybuchu metanu oraz klasy A lub B zagrożenia wybuchem pyłu węglowego. Zestaw naprawczy: Zaleca się stosować zestaw naprawczy firmy Radpol S.A. Nr Karty: 10

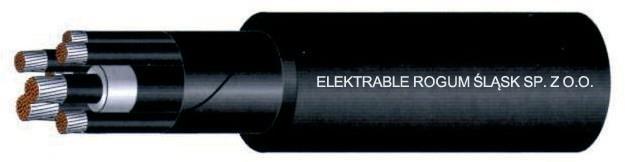

8 OGb 3,6/6 kv FLEX Górnicze przewody elektroenergetyczne o izolacji z elastycznego materiału polimerowego do zasilania odbiorników ruchomych i przenośnych. Przewody oponowe ekranowane na napięcie znamionowe 3,6/6 kv PN-E-90145:1989 PN-E-90140:1989 miedziane, ocynowane kl.5 wg PN-EN 60228:2007 na żyłach roboczych materiał polimerowy ciepłoodporny typu IB wg PN-E-29100:1989 Ekran na żyłach roboczych i ochronnych materiał polimerowy przewodząca typu GP wg PN-E-29100:1989 Powłoka materiał polimerowy odporny na rozprzestrzenianie płomienia, olejoodporny typu ON4 wg PN-E-90140:1986 3,6/6 kv 12 kv Przewód: Średnica zewn. Orientacyjna masa n x mm 2 mm kg/km 3 x x x x 6 54, x x 6 60, x x 10 63, x x 16 69, x x 16 72, od -50 o C do 90 o C Przykład oznaczenia przewód 6-cio żyłowy o przekroju żył roboczych 70mm 2, żył ochronnych 16mm 2 : OGb 3,6/6kV 3x70+3x16mm 2 FLEX (O-przewód oponowy, G-górniczy, Gc-izolacja z polimeru ciepłoodpornego, FLEX przewód o zwiększonej elastyczności) do instalowania na stałe 5D do odbiorników ruchomych 12D do zasilania górniczych maszyn odkrywkowych Nr Karty: 12

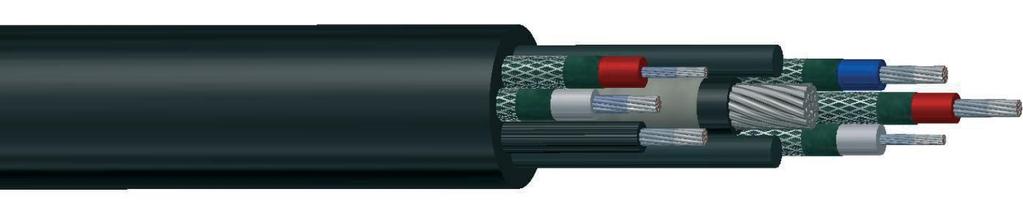

9 SILANOX FLEX 4x6 + 2x2,5 mm 2 + 1x50 mm 2 Fe Górnicze przewody elektroenergetyczne o izolacji i powłoce z elastycznego materiału polimerowego do zasilania urządzeń przy głębieniu szybów górniczych. Przewody oponowe z indywidualnie ekranowanymi żyłami, o niskiej emisji dymów i nierozprzestrzeniające płomienia, samonośne i strzałowe na napięcie znamionowe 0,6/ 1kV. ZN-FKR-056:2015 PN-E-90140:1989 robocze, ochronne i pomocnicze miedziane, wielodrutowe, ocynowane kl.5 wg PN-EN 60228:2007 materiał polimerowy ciepłoodporny typu EI7 wg PN-EN :2008 Barwa izolacji żył roboczych naturalna, czerwona, niebieska żyła ochronna czarna karbowana pomocniczych - naturalna, czerwona Separator na żyłach roboczych, ochronnej i pomocniczych z folii poliestrowej Ekran na żyłach roboczych i pomocniczych w postaci obwoju z niehigroskopijnej taśmy przewodzącej i oplotu z ocynowanych drutów miedzianych i przędzy z tworzywa sztucznego, o gęstości krycia co najmniej 30% Element nośny lina stalowa typu Drucrane K19 do dźwigów o zmniejszonej odkrętności, o 12 splotkach w warstwie zewnętrznej, splotki kompaktowane, średnica zewnętrzna liny 10mm., wg PN-EN Klasa wytrzymałości liny 1960 N/mm 2 o minimalnej sile zrywającej 89,0 kn. 3,5 kv od -50 o C do +90 o C Przykład oznaczenia SILANOX 4x6 + 2x2,5 mm 2 + 1x50 mm 2 Fe 10D (D średnica ) przewód przeznaczony do pracy jako samonośny, sterowniczy, sygnalizacyjny, strzałowy, do zasilania urządzeń przy głębieniu szybów górniczych; w polach niemetanowych i metanowych w wyrobiskach zaliczanych do stopnia a, b lub c niebezpieczeństwa wybuchu metanu; w wyrobiskach zaliczanych do klasy A lub B zagrożenia wybuchem pyłu węglowego Zestaw naprawczy Zaleca się stosować zestaw naprawczy firmy Radpol S.A. na elemencie nośnym materiał polimerowy ciepłoodporny typu EI7 wg PN-EN :2008 i obwój na zakładkę taśmą nagumowaną. Wypełniacze w ośrodku wypełnienie włókniste w izolacji z materiału polimerowego ciepłoodpornego typu EI7 wg PN-EN :2008 o grubości ścianki 0,8 mm. Konstrukcja ośrodka robocze, ochronne i pomocnicze oraz elementy wypełniające są skręcone wokół centralnie umieszczonego elementu nośnego o kierunku skrętu przeciwnym do kierunku skrętu zewnętrznej warstwy splotek liny nośnej. Powłoka materiał polimerowy odporny na rozprzestrzenianie płomienia, olejoodporny typu ON4 wg PN-E-90140:1986

10 SILANOX FLEX 4x6 + 2x2,5 mm 2 + 1x50 mm 2 Fe Opakowanie bębny Orientacyjna masa SILANOX 4x6 + 2 x2,5 mm 2 + 1x50 mm 2 Fe o długości 1 km.: 2000 kg Konstrukcja uwzględnia 3-krotny współczynnik bezpieczeństwa w zakresie wytrzymałości mechanicznej i ciągłości żył w zwisie swobodnym do 1500 m. Współczynniki bezpieczeństwa w/w z elementem nośnym w postaci liny stalowej o klasie wytrzymałości 1960 N/mm 2 o minimalnej sile zrywającej 89,0 kn, dla wybranych długości: 500 mb. 9, mb. 4, mb. 3,0 Całkowita ilość żył w przewodzie Największa średnica zewnętrzna Ilość i rodzaj żył Przekrój znamionowy żył Grubość znamionowa izolacji żył i elementu nośnego Grubość znamionowa opony robocze ochron pomcn robocze ochron pomcn robocze ochron pomcn element nośny N n mm 2 mm mm mm ,5 2,0 2,0 2,3 1,5 4,5 40,5 Nr Karty: 15

11 LiHCH inf. 120Ω 300/500 V Elastyczne przewody sterownicze o izolacji i powłoce bezhalogenowej, o niskiej emisji dymów, nierozprzestrzeniające płomienia. Przewody wielożyłowe ekranowane na napięcie znamionowe 300/500 V ZN-FKR-046:2012/A1:2013 PN-K-02511:2000 PN-EN :2013 miedziane, ocynowane kl.5 wg PN-EN 60228:2007 usieciowane tworzywo bezhalogenowe EI 5 wg PN-EN :2010/A1:2011 Ekran na ośrodku izolowanych żył (dot. LiHCH) w postaci obwoju z taśmy ALU/ PET oraz oplotu z drutów miedzianych, ocynowanych ø0,20 o gęstości krycia min. 80% Powłoka termoplastyczne tworzywo bezhalogenowe TM 7 wg PN-EN :2010/A1:2011 Barwa powłoki szara, lub inna na życzenie klienta 300/500 V 2 kv Impedancja falowa 120 Ω ±15Ω od -30 o C do 90 o C Przykład oznaczenia przewód 5-cio żyłowy ekranowany o przekroju żyły 1,5 mm 2 : LiHCH inf. 120Ω 300/500V 5x1,5 mm2 (Li- linka Cu kl.5, H- tworzywo bezhalogenowe, nie rozprzestrzeniające płomienia, C-ekran) połączenia ruchome: 10 D ułożenie na stałe: 5 D do obwodów sterowania, sygnalizacji i kontroli w tym w szczególnych warunkach bezpieczeństwa pożarowego Nr Karty: 29

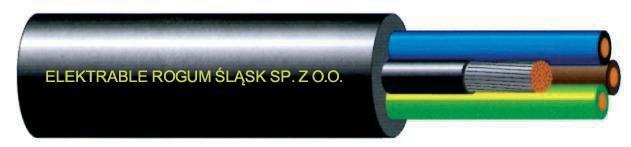

12 H05RR-F FLEX (OW) 300/500V Przewody elektroenergetyczne o izolacji i oponie z elastycznego materiału polimerowego do odbiorników ruchomych i przenośnych. Przewody wielożyłowe na napięcie znamionowe 300/500 V. PN-EN :2011 PN-EN :2011 miedziane, ocynowane kl.5 wg PN-EN 60228:2007 Elastyczny materiał polimerowy typu EI4 wg PN-EN :2008 Opona Elastyczny materiał polimerowy typu EM3 wg PN-EN :2009 Barwa powłoki Czarna lub inna na życzenie klienta 300/500V 2 kv od -40 o C do 90 o C do instalowania na stałe 3D do odbiorników ruchomych 4D przy dopuszczalnym obciążeniu mechanicznym 6D Przykład oznaczenia H05RR-F 4G2,5mm 2 (H-przewód wg norm zharmonizowanych,05-na napięcie 300/500 V, RR-izolacja i oponie eleastomerowej, F-linki giętkie,) FLEX przewód o zwiększonej elastyczności) Przeznaczone do powszechnego stosowania w pomieszczeniach domowych, kuchniach, biurach oraz do zasilania urządzeń gdzie przewody są narażone na małe mechaniczne naprężenia (np. odkurzacze, urządzenia kuchenne, kolby lutownicze, opiekacze. Nr Karty 33

13 H07RN-F FLEX (OnPd) 450/750V Przewody elektroenergetyczne o izolacji i oponie z elastycznego materiału polimerowego do odbiorników ruchomych i przenośnych. Przewody wielożyłowe na napięcie znamionowe 450/750 V. PN-EN :2011 PN-EN :2011 miedziane, ocynowane kl.5 wg PN-EN 60228:2007 Elastyczny materiał polimerowy typu EI 7wg PN-EN :2008 Opona Elastyczny materiał polimerowy typu EM2 wg PN-EN :2008 Barwa opony Czarna lub inna na życzenie klienta 450/750V 2,5 kv od -40 o C do 90 o C do instalowania na stałe 3D do odbiorników ruchomych 4D przy dopuszczalnym obciążeniu mechanicznym 6D Przykład oznaczenia H07RN-F 5G10 mm 2 ( przewód harmonizwany(h), na napięcie 450/650V (07), izolacji z elastycznego materiału polimerowego (R) i oponie z elastycznego materiału polierowego, unieplanionego (N), z żyłami miedzianymi z cienkiego drutu (F)). FLEX- przewód o zwiększonej elastyczności Do zasilania przemysłowych i rolniczych odbiorników ruchomych i przenośnych, pracujących w klimacie umiarkowanym Nr karty : 34

14 LiHH-JZ UV Przewody sterownicze o izolacji bezhalogenowej i powłoce bezhalogenowej odpornej na UV, o niskiej emisji dymów, nierozprzestrzeniające płomienia. ZN-FKR-063:2016 PN-EN miedziane, ocynowane kl.5 wg PN-EN 60228:2007 usieciowane tworzywo bezhalogenowe EI 5 wg PN-EN :2010/A1:2011 Powłoka termoplastyczne tworzywo bezhalogenowe TM 7 wg PN-EN :2010/A1:2011 Barwa powłoki szara, lub inna na życzenie klienta 0,6/1 k V 2,5 kv od -30 o C do 90 o C Przykład oznaczenia przewód 5-cio żyłowy o przekroju żyły 1,5 mm 2 : LiHH-JZ UV 5x1,5 mm 2 (Li- linka Cu kl.5, H- tworzywo bezhalogenowe, nie rozprzestrzeniające płomienia) ułożenie na stałe: 15 x D Liczba i Przekrój żył Grubość izolacji Grubość powłoki do okablowania obwodów sterowania, sygnalizacji i kontroli w szczególnych warunkach bezpieczeństwa pożarowego, odporny na UV. Max. średnica LiHH-JZ Orientacyjna masa n x mm 2 mm mm mm kg/km 3x 2,5 0,60 1,20 10, x4 0,70 1,20 11, x6 0,80 1,20 14, x10 0,90 1,20 16, x6 0,80 1,20 14, x4 0,70 1,20 14, x35+1x25 1,10 1,50 33, Nr Karty: 71

15 O2nGcekż-G FLEX Górnicze przewody elektroenergetyczne o izolacji i oponie dwuwarstwowej z elastycznego materiału polimerowego do zasilania odbiorników ruchomych i przenośnych. Przewody oponowe ekranowane, o niskiej emisji dymów i nierozprzestrzeniające płomienia na napięcie znamionowe. ZN-FKR-020:2008/A2:2016 PN-E-90140:1989 miedziane, ocynowane kl.5 wg PN-EN 60228:2007 materiał polimerowy ciepłoodporny typu EI7 wg PN-EN :2008 Ekran na żyłach w postaci obwoju z niehigroskopijnej taśmy przewodzącej i oplotu z ocynowanych drutów miedzianych i przędzy z tworzywa sztucznego, o gęstości krycia co najmniej 30% Opona materiał polimerowy odporny na rozprzestrzenianie płomienia, olejoodporny typu ON4 wg PN-E-90140:1986 Opona dwuwarstwowa z oplotem wzmacniającym 3,5 kv Ilość żył w przewodzie 7 10 Ilość i przekrój żył Największa dop. średn. zewn. n n x mm 2 mm 3 x x 2,5 43,0 3 x x 2,5 46,0 3 x x 4 51,8 3 x x 4 58,8 3 x x 2,5 46,0 3 x x 2,5 51,8 3 x x 2,5 56,8 3 x x 4 56,8 3 x x 4 64,0 od -50 o C do +90 o C Przykład oznaczenia O2nGcekż-G FLEX 0,6/1kV 3x x4 mm 2 (Przewód elektroenergetyczny o żyłach miedzianych, o izolacji elastomerowej ciepłoodpornej (Gc) i oponie elastomerowej trudnopalnej dwuwarsowej (O2n) z żyłami ekranowanymi (ekż), górniczy (G), FLEX- przewód o podwyższonej elastyczności) Do instalowania na stałe 5D Do odbiorników ruchomych 8D Przewody przeznaczone są do zasilania stałych i przenośnych urządzeń elektroenergetycznych pracujących w odkrywkowych, otworowych i podziemnych zakładach górniczych, w polach niemetanowych i metanowych, w wyrobiskach zaliczonych do stopnia a b lub c wybuchu metanu oraz klasy A lub B zagrożenia wybuchem pyłu węglowego. Zestaw naprawczy: Zaleca się stosować zestaw naprawczy firmy Radpol S.A. Nr Karty: 75

16 OnGcekż-GW FLEX Górnicze przewody elektroenergetyczne wodoszczelne o izolacji i oponie z elastycznego materiału polimerowego do zasilania odbiorników ruchomych i przenośnych. Przewody oponowe ekranowane, o niskiej emisji dymów i nierozprzestrzeniające płomienia na napięcie znamionowe. ZN-FKR-020:2008/A2:2016 PN-E-90140:1989 miedziane, ocynowane kl.5 wg PN-EN 60228:2007 materiał polimerowy ciepłoodporny typu EI7 wg PN-EN :2008 Ekran na żyłach w postaci obwoju z niehigroskopijnej taśmy przewodzącej i oplotu z ocynowanych drutów miedzianych i przędzy z tworzywa sztucznego, o gęstości krycia co najmniej 30% Uszczelnienie taśma pęczniejąca pod wpływem wody, ułożona na całym ośrodku w postaci obwoju z zakładką co najmniej 20%. Opona materiał polimerowy odporny na rozprzestrzenianie płomienia, olejoodporny typu ON4 wg PN-E-90140:1986 3,5 kv od -50 o C do +90 o C Ilość żył w przewodzie 7 10 Ilość i przekrój żył Największa dop. średn. zewn. n n x mm 2 mm 3 x x 2,5 43,0 3 x x 2,5 46,0 3 x x 4 51,8 3 x x 4 58,8 3 x x 2,5 46,0 3 x x 2,5 51,8 3 x x 2,5 56,8 3 x x 4 56,8 3 x x 4 64,0 Przykład oznaczenia OnGcekż-GW FLEX 0,6/1kV 3x x4 mm 2 (Przewód elektroenergetyczny o żyłach miedzianych, o izolacji elastomerowej ciepłoodpornej (Gc) i oponie elastomerowej trudnopalnej (On) z żyłami ekranowanymi (ekż), górniczy (G), wodoszczelny (W), FLEX- przewód o podwyższonej elastyczności) Do instalowania na stałe 5D Do odbiorników ruchomych 8D Przewody przeznaczone są do zasilania stałych i przenośnych urządzeń elektroenergetycznych pracujących w odkrywkowych, otworowych i podziemnych zakładach górniczych, w polach niemetanowych i metanowych, w wyrobiskach zaliczonych do stopnia a b lub c wybuchu metanu oraz klasy A lub B zagrożenia wybuchem pyłu węglowego. Zestaw naprawczy: Zaleca się stosować zestaw naprawczy firmy Radpol S.A. Nr Karty: 76

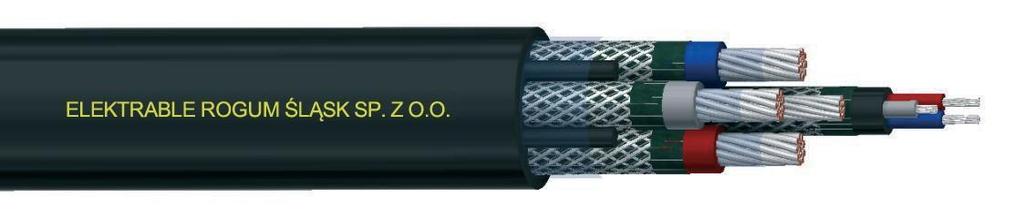

17 OnGcekż-G2 FLEX Górnicze przewody elektroenergetyczne o izolacji i oponie z elastycznego materiału polimerowego do zasilania odbiorników ruchomych i przenośnych. Przewody oponowe ekranowane z dwoma układami żył, o niskiej emisji dymów i nierozprzestrzeniające płomienia na napięcie znamionowe. ZN-FKR-065:2016 PN-E-90140:1989 miedziane, ocynowane kl.5 wg PN-EN 60228:2007 materiał polimerowy ciepłoodporny typu EI7 wg PN-EN :2008 Ekran w postaci obwoju z niehigroskopijnej taśmy przewodzącej i oplotu z ocynowanych drutów miedzianych i przędzy z tworzywa sztucznego, o gęstości krycia co najmniej 30% Opona materiał polimerowy odporny na rozprzestrzenianie płomienia, olejoodporny typu ON4 wg PN-E-90140:1986 3,5 kv od -50 o C do +90 o C Przykład oznaczenia OnGcekż-G2 FLEX 0,6/1kV 3x50 + 3x x4 mm 2 (Przewód elektroenergetyczny o żyłach miedzianych, o izolacji elastomerowej ciepłoodpornej (Gc) i oponie elastomerowej trudnopalnej (On) z żyłami ekranowanymi (ekż), górniczy, z dwoma układami żył (G2), FLEX- przewód o podwyższonej elastyczności) Do instalowania na stałe 5D Do odbiorników ruchomych 8D Przewody przeznaczone są do zasilania stałych i przenośnych urządzeń elektroenergetycznych pracujących w odkrywkowych, otworowych i podziemnych zakładach górniczych, w polach niemetanowych i metanowych, w wyrobiskach zaliczonych do stopnia a b lub c wybuchu metanu oraz klasy A lub B zagrożenia wybuchem pyłu węglowego. Zestaw naprawczy: Zaleca się stosować zestaw naprawczy firmy Radpol S.A. Nr Karty: 79
