1 Kable bezpieczeñstwa 2008

2 Spis treści Kable Bezpieczeństwa 2007/2008 M2 Kable elektroenergetyczne numer* strona NHXH (J) FE180 PH30/E30 0,6/1 kv M2-1 1 NHXH (J) FE180 PH90/E90 0,6 kv M2-2 3 NHXCH FE 180 PH30/E30 0,6 kv M2-3 5 NHXCH FE 180 PH90/E90 0,6/1 kv M2-4 7 L9 - Kable elektroenergetyczne i sygnalizacyjne N2XH 0,6/1 kv, N2XH-J 0,6/1 kv L XnKSXS-Nr (żo)0,6/1 kv L M1 Kable instalacyjne HTKSH PH90, HTKSHekw PH90 M E3 Kable do instalacji przeciw pożarowych HTKSH, HTKSHekw E L1 Przewody do układów elektronki i automatyki Technotronik LiHH L Technotronik LiHCH L L2 kable do transmisji cyfrowej RD-H(St)H nx2x0,5 mm 2 Bd L L6 Telekomunikacyjne przewody montażowe LiH L L7 - Przewody głośnikowe IPG-HF L * numer karty w katalogu głównym

3 NHXH FE180 PH30/E30 0,6/1 kv, NHXH-J FE180 PH30/E30 0,6/1 kv KABLE ELEKTROENERGETYCZNE OGNIOODPORNE, BEZHALOGENOWE ZASTOSOWANIE Kable elektroenergetyczne ognioodporne NHXH FE180 PH30/E30 0,6/1 kv i NHXH-J FE180 PH30/E30 0,6/1 kv o izolacji i powłoce z tworzyw bezhalogenowych, przeznaczone są do stosowania w instalacjach gdzie wymagane jest bezpieczeństwo ludzi i wyposażenia ze szczególnym uwzględnieniem instalacji przeciwpożarowych. Kable powinny być instalowane w budynkach i obiektach o podwyższonych wymaganiach przeciwpożarowych, gdzie niezbędne jest większe bezpieczeństwo ludzi i kosztownych urządzeń elektronicznych (tunele metra, szpitale, centra handlowe, supermarkety, kina, teatry itp.). Kable zapewniają podtrzymanie funkcji elektrycznych instalacji przez 30 minut, tj. zapewnienie dopływu energii elektrycznej do urządzeń, których działanie jest niezbędne podczas pożaru oraz jego gaszenia (np. windy, oświetlenie, zasilania pomp wodnych instalacji przeciwpożarowych, wentylatorów oddymiających). Kable posiadają przyznany Certyfikat Zgodności nr 2412/2007 wystawiony przez Centrum Naukowo- Badawcze Ochrony Przeciwpożarowej w Józefowie. Kable nie rozprzestrzeniają płomienia, emisja dymu jest bardzo niska, a emitowane gazy są nietoksyczne i niekorozyjne. Wykorzystywane są do ułożenia na stałe wewnątrz i na zewnątrz budynków. Dla instalacji zewnętrznych musi być zapewniona osłona przed promieniowaniem ultrafioletowym (UV). Przy zastosowaniu dodatkowego zabezpieczenia kable mogą być układane w wodzie i bezpośrednio w ziemi. BUDOWA - żyły z miękkich drutów miedzianych wg PN-EN 60228, RE - jednodrutowe okrągłe klasy 1, RM - wielodrutowe okrągłe klasy 2, - izolacja żył wykonana z taśmy mikowej i tworzywa bezhalogenowego usieciowanego, kolory izolacji żył: wg normy PN-HD 308, lub czarny z nadrukowanymi białymi numerami żył, w kablu NHXH-J FE180 PH30/E30 0,6/1 kv zielono-żółta żyła ochronna umieszczona w warstwie zewnętrznej, - żyły izolowane skręcone warstwowo w ośrodek, - powłoka wypełniająca wykonana z materiału bezhalogenowego, - powłoka wykonana z materiału bezhalogenowego (HFFR) o własnościach wg PN-HD 604 S1 i VDE HM4, (indeks tlenowy > 35%) w kolorze pomarańczowym. TECHNOKABEL S.A., Warszawa, ul. Nasielska 55, POLSKA K199P03B M2-1

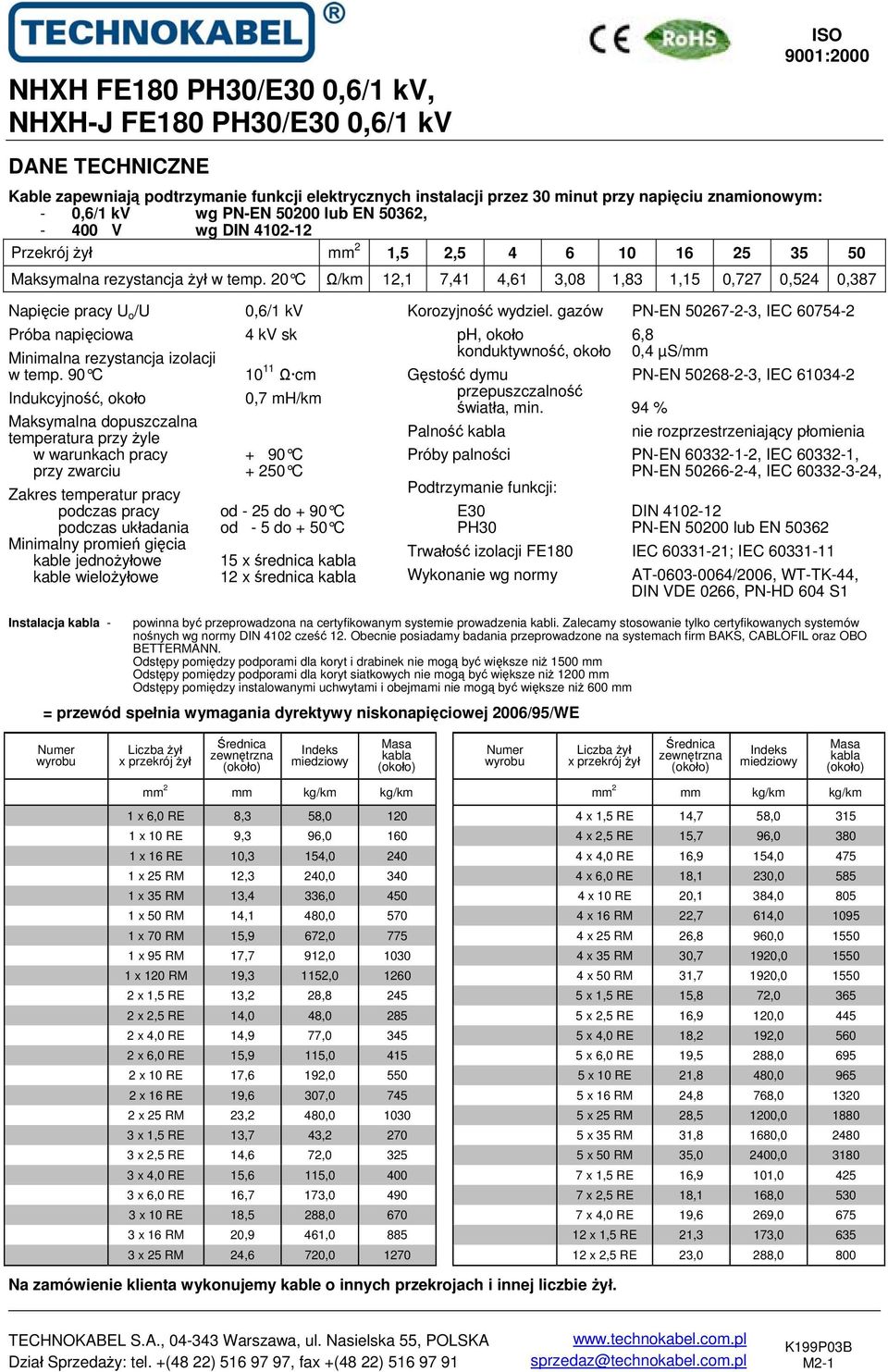

4 NHXH FE180 PH30/E30 0,6/1 kv, NHXH-J FE180 PH30/E30 0,6/1 kv DANE TECHNICZNE Kable zapewniają podtrzymanie funkcji elektrycznych instalacji przez 30 minut przy napięciu znamionowym: - 0,6/1 kv wg PN-EN lub EN 50362, V wg DIN Przekrój żył mm 2 1,5 2, Maksymalna rezystancja żył w temp. 20 C Ω/km 12,1 7,41 4,61 3,08 1,83 1,15 0,727 0,524 0,387 Napięcie pracy U o /U 0,6/1 kv Próba napięciowa 4 kv sk Minimalna rezystancja izolacji w temp. 90 C Ω cm Indukcyjność, około 0,7 mh/km Maksymalna dopuszczalna temperatura przy żyle w warunkach pracy + 90 C przy zwarciu C Zakres temperatur pracy podczas pracy od - 25 do + 90 C podczas układania od - 5 do + 50 C Minimalny promień gięcia kable jednożyłowe 15 x średnica kable wielożyłowe 12 x średnica Korozyjność wydziel. gazów PN-EN , IEC ph, około 6,8 konduktywność, około 0,4 µs/mm Gęstość dymu PN-EN , IEC przepuszczalność światła, min. 94 % Palność nie rozprzestrzeniający płomienia Próby palności PN-EN , IEC , PN-EN , IEC , Podtrzymanie funkcji: E30 DIN PH30 PN-EN lub EN Trwałość izolacji FE180 IEC ; IEC Wykonanie wg normy AT /2006, WT-TK-44, DIN VDE 0266, PN-HD 604 S1 Instalacja - powinna być przeprowadzona na certyfikowanym systemie prowadzenia kabli. Zalecamy stosowanie tylko certyfikowanych systemów nośnych wg normy DIN 4102 cześć 12. Obecnie posiadamy badania przeprowadzone na systemach firm BAKS, CABLOFIL oraz OBO BETTERMANN. Odstępy pomiędzy podporami dla koryt i drabinek nie mogą być większe niż 1500 mm Odstępy pomiędzy podporami dla koryt siatkowych nie mogą być większe niż 1200 mm Odstępy pomiędzy instalowanymi uchwytami i obejmami nie mogą być większe niż 600 mm = przewód spełnia wymagania dyrektywy niskonapięciowej 2006/95/WE 1 x 6,0 RE 8,3 58, x 10 RE 9,3 96, x 16 RE 10,3 154, x 25 RM 12,3 240, x 35 RM 13,4 336, x 50 RM 14,1 480, x 70 RM 15,9 672, x 95 RM 17,7 912, x 120 RM 19,3 1152, x 1,5 RE 13,2 28, x 2,5 RE 14,0 48, x 4,0 RE 14,9 77, x 6,0 RE 15,9 115, x 10 RE 17,6 192, x 16 RE 19,6 307, x 25 RM 23,2 480, x 1,5 RE 13,7 43, x 2,5 RE 14,6 72, x 4,0 RE 15,6 115, x 6,0 RE 16,7 173, x 10 RE 18,5 288, x 16 RM 20,9 461, x 25 RM 24,6 720, x 1,5 RE 14,7 58, x 2,5 RE 15,7 96, x 4,0 RE 16,9 154, x 6,0 RE 18,1 230, x 10 RE 20,1 384, x 16 RM 22,7 614, x 25 RM 26,8 960, x 35 RM 30,7 1920, x 50 RM 31,7 1920, x 1,5 RE 15,8 72, x 2,5 RE 16,9 120, x 4,0 RE 18,2 192, x 6,0 RE 19,5 288, x 10 RE 21,8 480, x 16 RM 24,8 768, x 25 RM 28,5 1200, x 35 RM 31,8 1680, x 50 RM 35,0 2400, x 1,5 RE 16,9 101, x 2,5 RE 18,1 168, x 4,0 RE 19,6 269, x 1,5 RE 21,3 173, x 2,5 RE 23,0 288,0 800 Na zamówienie klienta wykonujemy kable o innych przekrojach i innej liczbie żył. TECHNOKABEL S.A., Warszawa, ul. Nasielska 55, POLSKA K199P03B M2-1

5 NHXH FE180 PH90/E90 0,6/1 kv, NHXH-J FE180 PH90/E90 0,6/1 kv KABLE ELEKTROENERGETYCZNE OGNIOODPORNE, BEZHALOGENOWE ZASTOSOWANIE Kable elektroenergetyczne ognioodporne NHXH FE180 PH90/E90 0,6/1 kv i NHXH-J FE180 PH90/E90 0,6/1 kv o izolacji i powłoce z tworzyw bezhalogenowych, przeznaczone są do stosowania w instalacjach gdzie wymagane jest bezpieczeństwo ludzi i wyposażenia ze szczególnym uwzględnieniem instalacji przeciwpożarowych. Kable powinny być instalowane w budynkach i obiektach o podwyższonych wymaganiach przeciwpożarowych, gdzie niezbędne jest większe bezpieczeństwo ludzi i kosztownych urządzeń elektronicznych (tunele metra, szpitale, centra handlowe, supermarkety, kina, teatry itp.). Kable zapewniają podtrzymanie funkcji elektrycznych instalacji przez 90 minut, tj. zapewnienie dopływu energii elektrycznej do urządzeń, których działanie jest niezbędne podczas pożaru oraz jego gaszenia (np. windy, oświetlenie, zasilania pomp wodnych instalacji przeciwpożarowych, wentylatorów oddymiających). Kable posiadają przyznany Certyfikat Zgodności nr 2412/2007 wystawiony przez Centrum Naukowo- Badawcze Ochrony Przeciwpożarowej w Józefowie. Kable nie rozprzestrzeniają płomienia, emisja dymu jest bardzo niska, a emitowane gazy są nietoksyczne i niekorozyjne. Wykorzystywane są do ułożenia na stałe wewnątrz i na zewnątrz budynków. Dla instalacji zewnętrznych musi być zapewniona osłona przed promieniowaniem ultrafioletowym (UV). Przy zastosowaniu dodatkowego zabezpieczenia kable mogą być układane w wodzie i bezpośrednio w ziemi. BUDOWA - żyły z miękkich drutów miedzianych wg PN-EN 60228, RE - jednodrutowe okrągłe klasy 1, RM - wielodrutowe okrągłe klasy 2, - izolacja żył wykonana z taśmy mikowej i tworzywa bezhalogenowego usieciowanego, kolory izolacji żył: wg normy PN-HD 308, lub czarny z nadrukowanymi białymi numerami żył, w kablu NHXH-J FE180 PH90/E90 0,6/1 kv zielono-żółta żyła ochronna umieszczona w warstwie zewnętrznej, - żyły izolowane skręcone warstwowo w ośrodek, - powłoka wypełniająca wykonana z materiału bezhalogenowego, - powłoka wykonana z materiału bezhalogenowego (HFFR) o własnościach wg PN-HD 604 S1 i VDE HM4, (indeks tlenowy > 35%) w kolorze pomarańczowym. TECHNOKABEL S.A., Warszawa, ul. Nasielska 55, POLSKA K074P04B M2-2

6 NHXH FE180 PH90/E90 0,6/1 kv, NHXH-J FE180 PH90/E90 0,6/1 kv DANE TECHNICZNE Kable zapewniają podtrzymanie funkcji elektrycznych instalacji przez 90 minut przy napięciu znamionowym: - 0,6/1 kv wg PN-EN lub EN 50362, V wg DIN Przekrój żył mm 2 1,5 2, Maksymalna rezystancja żył w temp. 20 C Ω/km 12,1 7,41 4,61 3,08 1,83 1,15 0,727 0,524 0,387 Napięcie pracy U o /U 0,6/1 kv Próba napięciowa 4 kv sk Minimalna rezystancja izolacji w temp. 90 C Ω cm Indukcyjność, około 0,7 mh/km Maksymalna dopuszczalna temperatura przy żyle w warunkach pracy + 90 C przy zwarciu C Zakres temperatur pracy podczas pracy od - 25 do + 90 C podczas układania od - 5 do + 50 C Minimalny promień gięcia kable jednożyłowe 15 x średnica kable wielożyłowe 12 x średnica Korozyjność wydziel. gazów PN-EN , IEC ph, około 6,8 konduktywność, około 0,4 µs/mm Gęstość dymu PN-EN , IEC przepuszczalność światła, min. 94 % Palność nie rozprzestrzeniający płomienia Próby palności PN-EN , IEC , PN-EN , IEC , Podtrzymanie funkcji: E90 DIN PH90 PN-EN lub EN Trwałość izolacji FE180 IEC ; IEC Wykonanie wg normy AT /2006, WT-TK-44, DIN VDE 0266, PN-HD 604 S1 Instalacja - powinna być przeprowadzona na certyfikowanym systemie prowadzenia kabli. Zalecamy stosowanie tylko certyfikowanych systemów nośnych wg normy DIN 4102 cześć 12. Obecnie posiadamy badania przeprowadzone na systemach firm BAKS, CABLOFIL oraz OBO BETTERMANN. Odstępy pomiędzy podporami dla koryt i drabinek nie mogą być większe niż 1500 mm Odstępy pomiędzy podporami dla koryt siatkowych nie mogą być większe niż 1200 mm Odstępy pomiędzy instalowanymi uchwytami i obejmami nie mogą być większe niż 600 mm = przewód spełnia wymagania dyrektywy niskonapięciowej 2006/95/WE 1 x 6,0 RE 8, x 10 RE 9, x 16 RE 10, x 25 RM 12, x 35 RM 13, x 50 RM 14, x 70 RM 16, x 95 RM 18, x 120 RM 19, x 150 RM 21, x 185 RM 23, x 240 RM 27, x 1,5 RE 14, x 2,5 RE 14, x 4,0 RE 15, x 6,0 RE 16, x 10 RE 18, x 16 RE 20, x 25 RM 24, x 1,5 RE 14, x 2,5 RE 15, x 4,0 RE 16, x 6,0 RE 17, x 10 RE 19, x 16 RE 22, x 25 RM 25, x 1,5 RE 15, x 2,5 RE 16, x 4,0 RE 17, x 6,0 RE 19, x 10 RE 20, x 16 RM 23, x 25 RM 27, x 35 RM 29, x 50 RM 32, x 1,5 RE 17, x 2,5 RE 18, x 4,0 RE 19, x 6,0 RE 20, x 10 RE 22, x 16 RE 26, x 25 RM 30, x 35 RM 32, x 50 RM 37, x 1,5 RE 18, Na zamówienie klienta wykonujemy kable o innych przekrojach i innej liczbie żył. TECHNOKABEL S.A., Warszawa, ul. Nasielska 55, POLSKA K074P04B M2-2

7 NHXCH FE180 PH30/E30 0,6/1 kv KABLE ELEKTROENERGETYCZNE OGNIOODPORNE, BEZHALOGENOWE ZASTOSOWANIE Kable elektroenergetyczne ognioodporne NHXCH FE180 PH30/E30 0,6/1 kv o izolacji i powłoce z tworzyw bezhalogenowych, przeznaczone są do stosowania w instalacjach gdzie wymagane jest bezpieczeństwo ludzi i wyposażenia ze szczególnym uwzględnieniem instalacji przeciwpożarowych. Kable powinny być instalowane w budynkach i obiektach o podwyższonych wymaganiach przeciwpożarowych, gdzie niezbędne jest większe bezpieczeństwo ludzi i kosztownych urządzeń elektronicznych (tunele metra, szpitale, centra handlowe, supermarkety, kina, teatry itp.). Kable zapewniają podtrzymanie funkcji elektrycznych instalacji przez 30 minut, tj. zapewnienie dopływu energii elektrycznej do urządzeń, których działanie jest niezbędne podczas pożaru oraz jego gaszenia (np. windy, oświetlenie, zasilania pomp wodnych instalacji przeciwpożarowych, wentylatorów oddymiających). Kable posiadają przyznany Certyfikat Zgodności nr 2412/2007 wystawiony przez Centrum Naukowo- Badawcze Ochrony Przeciwpożarowej w Józefowie. Kable nie rozprzestrzeniają płomienia, emisja dymu jest bardzo niska, a emitowane gazy są nietoksyczne i niekorozyjne. Wykorzystywane są do ułożenia na stałe wewnątrz i na zewnątrz budynków. Dla instalacji zewnętrznych musi być zapewniona osłona przed promieniowaniem ultrafioletowym (UV). Przy zastosowaniu dodatkowego zabezpieczenia kable mogą być układane w wodzie i bezpośrednio w ziemi. BUDOWA - żyły z miękkich drutów miedzianych wg PN-EN 60228, RE - jednodrutowe okrągłe klasy 1, RM - wielodrutowe okrągłe klasy 2, - izolacja żył wykonana z taśmy mikowej i tworzywa bezhalogenowego usieciowanego, kolory izolacji żył: wg normy PN-HD 308, lub czarny z nadrukowanymi białymi numerami żył, - żyły izolowane skręcone warstwowo w ośrodek, - powłoka wypełniająca wykonana z materiału bezhalogenowego, - żyła współosiowa wykonana w postaci obwoju z drutów miedzianych gołych oraz spirali przeciwskrętnej z taśmy miedzianej, - żyła współosiowa owinięta taśmą poliestrową, - powłoka wykonana z materiału bezhalogenowego (HFFR) o własnościach wg PN-HD 604 S1 i VDE HM4, (indeks tlenowy > 35%) w kolorze pomarańczowym. TECHNOKABEL S.A., Warszawa, ul. Nasielska 55, POLSKA K200P04B M2-3

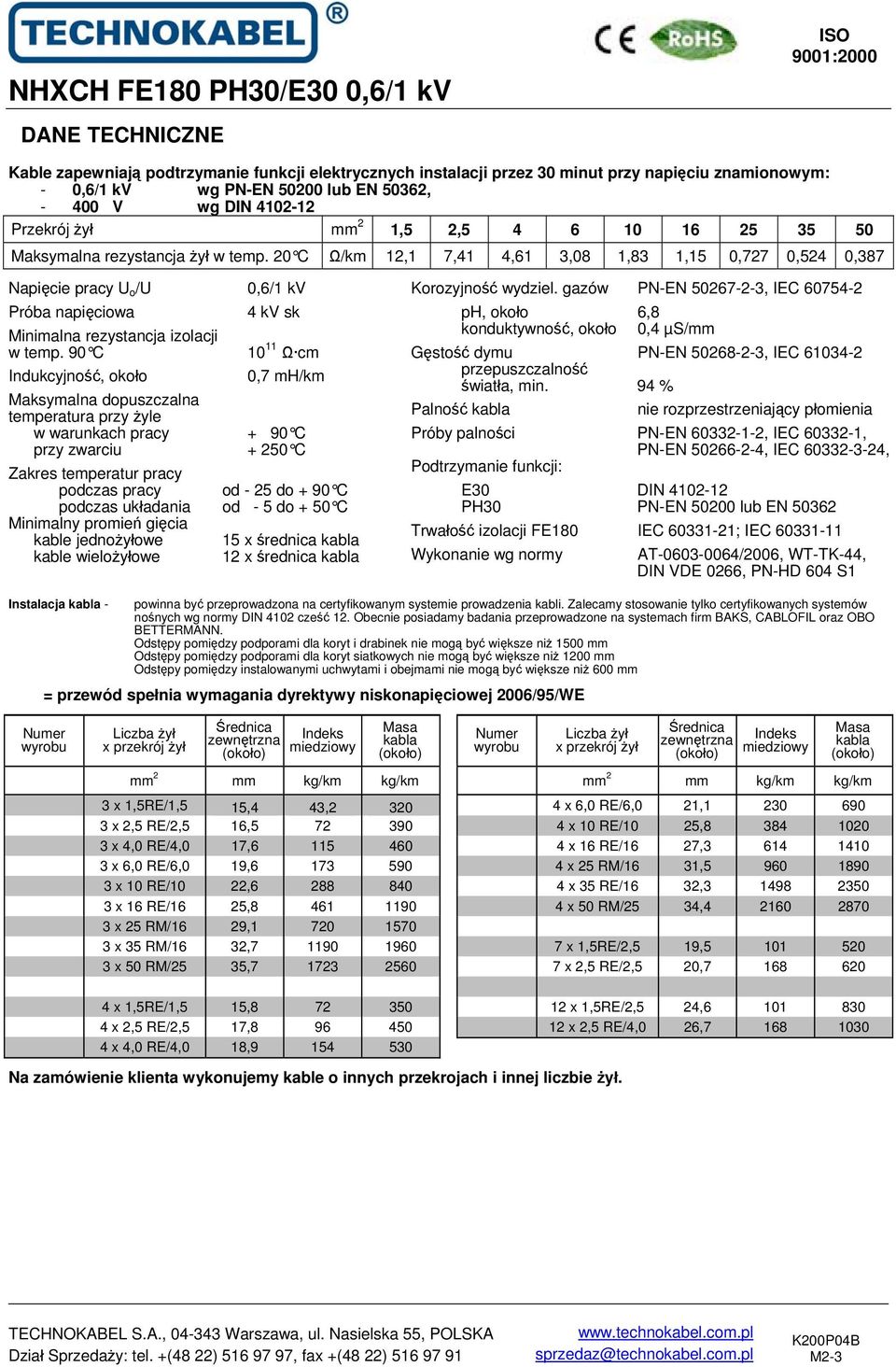

8 NHXCH FE180 PH30/E30 0,6/1 kv DANE TECHNICZNE Kable zapewniają podtrzymanie funkcji elektrycznych instalacji przez 30 minut przy napięciu znamionowym: - 0,6/1 kv wg PN-EN lub EN 50362, V wg DIN Przekrój żył mm 2 1,5 2, Maksymalna rezystancja żył w temp. 20 C Ω/km 12,1 7,41 4,61 3,08 1,83 1,15 0,727 0,524 0,387 Napięcie pracy U o /U 0,6/1 kv Próba napięciowa 4 kv sk Minimalna rezystancja izolacji w temp. 90 C Ω cm Indukcyjność, około 0,7 mh/km Maksymalna dopuszczalna temperatura przy żyle w warunkach pracy + 90 C przy zwarciu C Zakres temperatur pracy podczas pracy od - 25 do + 90 C podczas układania od - 5 do + 50 C Minimalny promień gięcia kable jednożyłowe 15 x średnica kable wielożyłowe 12 x średnica Korozyjność wydziel. gazów PN-EN , IEC ph, około 6,8 konduktywność, około 0,4 µs/mm Gęstość dymu PN-EN , IEC przepuszczalność światła, min. 94 % Palność nie rozprzestrzeniający płomienia Próby palności PN-EN , IEC , PN-EN , IEC , Podtrzymanie funkcji: E30 DIN PH30 PN-EN lub EN Trwałość izolacji FE180 IEC ; IEC Wykonanie wg normy AT /2006, WT-TK-44, DIN VDE 0266, PN-HD 604 S1 Instalacja - powinna być przeprowadzona na certyfikowanym systemie prowadzenia kabli. Zalecamy stosowanie tylko certyfikowanych systemów nośnych wg normy DIN 4102 cześć 12. Obecnie posiadamy badania przeprowadzone na systemach firm BAKS, CABLOFIL oraz OBO BETTERMANN. Odstępy pomiędzy podporami dla koryt i drabinek nie mogą być większe niż 1500 mm Odstępy pomiędzy podporami dla koryt siatkowych nie mogą być większe niż 1200 mm Odstępy pomiędzy instalowanymi uchwytami i obejmami nie mogą być większe niż 600 mm = przewód spełnia wymagania dyrektywy niskonapięciowej 2006/95/WE 3 x 1,5RE/1,5 15,4 43, x 2,5 RE/2,5 16, x 4,0 RE/4,0 17, x 6,0 RE/6,0 19, x 10 RE/10 22, x 16 RE/16 25, x 25 RM/16 29, x 35 RM/16 32, x 50 RM/25 35, x 6,0 RE/6,0 21, x 10 RE/10 25, x 16 RE/16 27, x 25 RM/16 31, x 35 RE/16 32, x 50 RM/25 34, x 1,5RE/2,5 19, x 2,5 RE/2,5 20, x 1,5RE/1,5 15, x 2,5 RE/2,5 17, x 4,0 RE/4,0 18, x 1,5RE/2,5 24, x 2,5 RE/4,0 26, Na zamówienie klienta wykonujemy kable o innych przekrojach i innej liczbie żył. TECHNOKABEL S.A., Warszawa, ul. Nasielska 55, POLSKA K200P04B M2-3

9 NHXCH FE180 PH90/E90 0,6/1 kv KABLE ELEKTROENERGETYCZNE OGNIOODPORNE, BEZHALOGENOWE ZASTOSOWANIE Kable elektroenergetyczne ognioodporne NHXCH FE180 PH90/E90 0,6/1 kv o izolacji i powłoce z tworzyw bezhalogenowych, przeznaczone są do stosowania w instalacjach gdzie wymagane jest bezpieczeństwo ludzi i wyposażenia ze szczególnym uwzględnieniem instalacji przeciwpożarowych. Kable powinny być instalowane w budynkach i obiektach o podwyższonych wymaganiach przeciwpożarowych, gdzie niezbędne jest większe bezpieczeństwo ludzi i kosztownych urządzeń elektronicznych (tunele metra, szpitale, centra handlowe, supermarkety, kina, teatry itp.). Kable zapewniają podtrzymanie funkcji elektrycznych instalacji przez 90 minut, tj. zapewnienie dopływu energii elektrycznej do urządzeń, których działanie jest niezbędne podczas pożaru oraz jego gaszenia (np. windy, oświetlenie, zasilania pomp wodnych instalacji przeciwpożarowych, wentylatorów oddymiających). Kable posiadają przyznany Certyfikat Zgodności nr 2412/2007 wystawiony przez Centrum Naukowo- Badawcze Ochrony Przeciwpożarowej w Józefowie. Kable nie rozprzestrzeniają płomienia, emisja dymu jest bardzo niska, a emitowane gazy są nietoksyczne i niekorozyjne. Wykorzystywane są do ułożenia na stałe wewnątrz i na zewnątrz budynków. Dla instalacji zewnętrznych musi być zapewniona osłona przed promieniowaniem ultrafioletowym (UV). Przy zastosowaniu dodatkowego zabezpieczenia kable mogą być układane w wodzie i bezpośrednio w ziemi. BUDOWA - żyły z miękkich drutów miedzianych wg PN-EN 60228, RE - jednodrutowe okrągłe klasy 1, RM - wielodrutowe okrągłe klasy 2, - izolacja żył wykonana z taśmy mikowej i tworzywa bezhalogenowego usieciowanego, kolory izolacji żył: wg normy PN-HD 308, lub czarny z nadrukowanymi białymi numerami żył, - żyły izolowane skręcone warstwowo w ośrodek, - powłoka wypełniająca wykonana z materiału bezhalogenowego, - żyła współosiowa wykonana w postaci obwoju z drutów miedzianych gołych oraz spirali przeciwskrętnej z taśmy miedzianej, - żyła współosiowa owinięta taśmą poliestrową, - powłoka wykonana z materiału bezhalogenowego (HFFR) o własnościach wg PN-HD 604 S1 i VDE HM4, (indeks tlenowy > 35%) w kolorze pomarańczowym. TECHNOKABEL S.A., Warszawa, ul. Nasielska 55, POLSKA K170P04B M2-4

10 NHXCH FE180 PH90/E90 0,6/1 kv DANE TECHNICZNE Kable zapewniają podtrzymanie funkcji elektrycznych instalacji przez 90 minut przy napięciu znamionowym: - 0,6/1 kv wg PN-EN lub EN 50362, V wg DIN Przekrój żył mm 2 1,5 2, Maksymalna rezystancja żył w temp. 20 C Ω/km 12,1 7,41 4,61 3,08 1,83 1,15 0,727 0,524 0,387 Napięcie pracy U o /U 0,6/1 kv Próba napięciowa 4 kv sk Minimalna rezystancja izolacji w temp. 90 C Ω cm Indukcyjność, około 0,7 mh/km Maksymalna dopuszczalna temperatura przy żyle w warunkach pracy + 90 C przy zwarciu C Zakres temperatur pracy podczas pracy od - 25 do + 90 C podczas układania od - 5 do + 50 C Minimalny promień gięcia kable jednożyłowe 15 x średnica kable wielożyłowe 12 x średnica Korozyjność wydziel. gazów PN-EN , IEC ph, około 6,8 konduktywność, około 0,4 µs/mm Gęstość dymu PN-EN , IEC przepuszczalność światła, min. 94 % Palność nie rozprzestrzeniający płomienia Próby palności PN-EN , IEC , PN-EN , IEC , Podtrzymanie funkcji: E90 DIN PH90 PN-EN lub EN Trwałość izolacji FE180 IEC ; IEC Wykonanie wg normy AT /2006, WT-TK-44, DIN VDE 0266, PN-HD 604 S1 Instalacja - powinna być przeprowadzona na certyfikowanym systemie prowadzenia kabli. Zalecamy stosowanie tylko certyfikowanych systemów nośnych wg normy DIN 4102 cześć 12. Obecnie posiadamy badania przeprowadzone na systemach firm BAKS, CABLOFIL oraz OBO BETTERMANN. Odstępy pomiędzy podporami dla koryt i drabinek nie mogą być większe niż 1500 mm Odstępy pomiędzy podporami dla koryt siatkowych nie mogą być większe niż 1200 mm Odstępy pomiędzy instalowanymi uchwytami i obejmami nie mogą być większe niż 600 mm = przewód spełnia wymagania dyrektywy niskonapięciowej 2006/95/WE 3 x 1,5RE/1,5 16,6 43, x 2,5 RE/2,5 17, x 4,0 RE/4,0 18, x 6,0 RE/6,0 20, x 10 RE/10 23, x 16 RE/16 26, x 25 RM/16 30, x 35 RM/16 33, x 50 RM/25 37, x 6,0 RE/6,0 22, x 10 RE/10 26, x 16 RE/16 29, x 25 RM/16 32, x 35 RE/16 35, x 50 RM/25 35, x 1,5RE/2,5 20, x 2,5 RE/2,5 21, x 1,5RE/1,5 16, x 2,5 RE/2,5 19, x 4,0 RE/4,0 20, x 1,5RE/2,5 25, x 2,5 RE/4,0 27, Na zamówienie klienta wykonujemy kable o innych przekrojach i innej liczbie żył. TECHNOKABEL S.A., Warszawa, ul. Nasielska 55, POLSKA K170P04B M2-4

11

12

13

14 N2XH 0,6/1 kv, N2XH-J 0,6/1 kv KABLE O IZOLACJI Z POLIETYLENU USIECIOWANEGO I POWŁOCE Z MATERIAŁU BEZHALOGENOWEGO Strona 13 ZASTOSOWANIE Kable N2XH 0,6/1 kv i N2XH-J 0,6/1 kv przeznaczone są do przesyłania energii elektrycznej oraz do pracy w energetycznych urządzeniach kontrolnych, zabezpieczeniowych i sterowniczych. Wykorzystywane są do ułożenia na stałe w urządzeniach przemysłowych, w liniach produkcyjnych, urządzeniach klimatyzacji i innych pracujących w suchych i wilgotnych pomieszczeniach oraz na zewnątrz. Kable mogą być układane w betonie. Przy zastosowaniu dodatkowego zabezpieczenia kable mogą być układane w wodzie i bezpośrednio w ziemi. Kable powinny być instalowane w obiektach o podwyższonych wymaganiach przeciwpożarowych, gdzie niezbędne jest większe bezpieczeństwo ludzi i kosztownych urządzeń elektronicznych. W przypadku pożaru kable te nie rozprzestrzeniają płomienia, emisja dymu jest bardzo niska, a emitowane gazy nie są korozyjne. BUDOWA - żyły z miękkich drutów miedzianych wg PN-EN 60228, RE - jednodrutowe okrągłe klasy 1, RM - wielodrutowe okrągłe klasy 2, SM - wielodrutowe sektorowe klasy 2, - izolacja żył wykonana z polietylenu usieciowanego (XLPE), kolory izolacji żył: wg normy PN-HD 308, lub czarny z nadrukowanymi białymi numerami żył, w kablu N2XH-J 0,6/1 kv zielono-żółta żyła ochronna umieszczona w warstwie zewnętrznej, - żyły izolowane skręcone warstwowo w ośrodek, - powłoka wypełniająca wykonana z materiału bezhalogenowego, - powłoka wykonana z materiału bezhalogenowego (HFFR) w kolorze czarnym, inne kolory na życzenie. WYKONANIA SPECJALNE Kable opancerzone okrągłymi drutami stalowymi lub taśmą stalową, układane w miejscach, w których mogą występować narażenia na uszkodzenia mechaniczne. TECHNOKABEL S.A., Warszawa, ul. Nasielska 55, POLSKA K161P01A L9-2

15 N2XH 0,6/1 kv, N2XH-J 0,6/1 kv DANE TECHNICZNE Strona 14 Przekrój żył mm 2 1,5 2, Maksymalna rezystancja żył w temp. 20 C Ω/km 12,1 7,41 4,61 3,08 1,83 1,15 0,727 0,524 Przekrój żył mm Maksymalna rezystancja żył w temp. 20 C Ω/km 0,387 0,268 0,193 0,153 0,124 0,0991 0,0754 0,0601 Napięcie pracy U o /U 0,6/1 kv Próba napięciowa 4 kv sk Minimalna rezystancja izolacji 100 MΩ km Maksymalna dopuszczalna temperatura przy żyle w warunkach pracy + 90 C przy zwarciu C Zakres temperatur pracy podczas pracy od - 30 do + 90 C podczas układania od - 5 do + 50 C Minimalny promień gięcia kable jednożyłowe 15 x średnica kable wielożyłowe 12 x średnica Korozyjność wydziel. gazów PN-EN , IEC ph, około 6,8 konduktywność, około 0,4 µs/mm Gęstość dymu PN-EN , IEC przepuszczalność światła, min. 94 % Palność nie rozprzestrzeniający płomienia Próby palności PN-EN , IEC , PN-EN , IEC Wykonanie wg normy PN-HD 604 S1, IEC , DIN VDE 0276 cz. 604 = przewód spełnia wymagania dyrektywy niskonapięciowej 73/23/EWG oraz 93/68/EWG 1 x 4,0 RE 8,3 38, x 6,0 RE 8,8 58, x 10 RE 9,7 96, x 16 RE 10,7 154, x 25 RM 12,5 240, x 35 RM 13,5 336, x 50 RM 15,4 480, x 70 RM 17,0 672, x 95 RM 18,8 912, x 120 RM 19,9 1152, x 150 RM 22,7 1440, x 185 RM 24,6 1776, x 240 RM 27,6 2304, x 300 RM 29,6 2880, x 2,5 RE 11,5 72, x 4,0 RE 12,6 115, x 6,0 RE 13,7 173, x 10 RE 15,7 288, x 16 RE 17,9 461, x 25 RM 22,0 720, x 1,5 RE 11,4 58, x 2,5 RE 12,4 96, x 4,0 RE 13,6 154, x 6,0 RE 14,8 230, x 10 RE 17,0 384, x 16 RE 19,5 614, x 25 RM 24,0 960, x 1,5 RE 10,2 28, x 2,5 RE 11,0 48, x 4,0 RE 12,0 77, x 6,0 RE 13,0 115, x 10 RE 14,7 192, x 16 RE 16,9 307, x 25 RM 20,7 480, x 1,5RE 10,7 43, x 1,5 RE 12,2 72, x 2,5 RE 13,3 120, x 4,0 RE 14,6 192, x 6,0 RE 16,2 288, x 10 RE 18,5 480, x 16 RE 21,4 768, x 25 RM 26,5 1200, x 35 RM 29,2 1680, x 50 RM 34,5 2400, TECHNOKABEL S.A., Warszawa, ul. Nasielska 55, POLSKA K161P01A L9-2

16 N2XH 0,6/1 kv, N2XH-J 0,6/1 kv Strona 15 7 x 1,5 13,1 101, x 1,5 16,1 144, x 1,5 16,6 173, x 1,5 17,3 202, x 1,5 18,9 274, x 1,5 21,9 346, x 1,5 23,1 432, x 1,5 25,8 576, x 2,5 14,3 168, x 2,5 17,7 240, x 2,5 18,2 288, x 2,5 19,1 336, x 2,5 21,1 456, x 2,5 24,3 576, x 2,5 25,9 720, x 2,5 28,7 960, x 4 16,0 269, x 4 19,7 384, x 4 20,5 461, x 4 21,5 538, x 4 23,6 730, Na zamówienie klienta wykonujemy kable o innych przekrojach i innej liczbie żył. TECHNOKABEL S.A., Warszawa, ul. Nasielska 55, POLSKA K161P01A L9-2

17 XnKSXS-Nr 0,6/1 kv, XnKSXSżo-Nr 0,6/1 kv KABLE SYGNALIZACYJNE O IZOLACJI Z POLIETYLENU USIECIOWANEGO I POWŁOCE Z MATERIAŁU BEZHALOGENOWEGO Strona 17 ZASTOSOWANIE Kable sygnalizacyjne XnKSXS-Nr 0,6/1 kv i XnKSXSżo-Nr 0,6/1 kv przeznaczone są do pracy w energetycznych urządzeniach kontrolnych, zabezpieczeniowych i sterowniczych, a także do zasilania w energię elektryczną. Wykorzystywane są do ułożenia na stałe w urządzeniach przemysłowych, w liniach produkcyjnych, urządzeniach klimatyzacji i innych pracujących w suchych i wilgotnych pomieszczeniach oraz na zewnątrz, w kanałach kablowych i bezpośrednio w ziemi. Kable powinny być instalowane w obiektach o podwyższonych wymaganiach przeciwpożarowych, gdzie niezbędne jest większe bezpieczeństwo ludzi i kosztownych urządzeń elektronicznych. W przypadku pożaru kable te nie rozprzestrzeniają płomienia, emisja dymu jest bardzo niska, a emitowane gazy nie są korozyjne. BUDOWA - żyły jednodrutowe z miękkiej miedzi, klasy 1 wg PN-EN 60228, - izolacja żył wykonana z polietylenu usieciowanego (XLPE) - kolor izolacji żył czarny z nadrukowanymi białymi numerami żył, w kablu XnKSXSżo-Nr 0,6/1 kv zielono-żółta żyła ochronna umieszczona w warstwie zewnętrznej, - żyły izolowane skręcone warstwowo w ośrodek, - ośrodek owinięty taśmą poliestrową, - powłoka wykonana z materiału bezhalogenowego (HFFR) w kolorze czarnym, inne kolory na życzenie. WYKONANIA SPECJALNE XnKSwXS-Nr 0,6/1 kv i XnKSwXSżo-Nr 0,6/1 kv - kable z powłoką wypełniającą wytłoczoną bezpośrednio na ośrodku. Zalecane do układania bezpośrednio w ziemi. Kable opancerzone okrągłymi drutami stalowymi lub taśmą stalową, układane w miejscach, w których mogą występować narażenia na uszkodzenia mechaniczne. TECHNOKABEL S.A., Warszawa, ul. Nasielska 55, POLSKA K136P01A L9-1

18 XnKSXS-Nr 0,6/1 kv, XnKSXSżo-Nr 0,6/1 kv DANE TECHNICZNE Strona 18 Przekrój żył mm 2 1 1,5 2, Maksymalna rezystancja żył w temp. 20 C Ω/km 18,1 12,1 7,41 4,61 3,08 1,83 1,15 Napięcie pracy U o /U Próba napięciowa Minimalna rezystancja izolacji Maksymalna dopuszczalna temperatura przy żyle w warunkach pracy przy zwarciu Zakres temperatur pracy podczas pracy podczas układania Minimalny promień gięcia 0,6/1 kv 4 kv sk 100 MΩ km + 90 C C od - 30 do + 70 C od - 5 do + 50 C 12 x średnica Korozyjność wydziel. gazów ph, około konduktywność, około Gęstość dymu przepuszczalność światła, min Palność Próby palności Wykonanie wg normy PN-EN , IEC ,8 0,4 µs/mm PN-EN , IEC % nie rozprzestrzeniający płomienia PN-EN i IEC PN-EN , IEC IEC , PN-HD 604 S1, DIN VDE 0266 = przewód spełnia wymagania dyrektywy niskonapięciowej 73/23/EWG oraz 93/68/EWG 7 x 1 11,3 67, x 1 13,8 96, x 1 14,2 115, x 1 14,9 134, x 1 15,6 154, x 1 16,4 182, x 1 18,9 230, x 1 19,9 288, x 1 21,4 355, x 1 24,3 461, x 1 26,5 586, x 1,5 12,0 101, x 1,5 14,8 144, x 1,5 15,3 173, x 1,5 16,0 202, x 1,5 16,8 230, x 1,5 17,6 274, x 1,5 20,4 346, x 1,5 21,5 432, x 1,5 23,2 533, x 1,5 26,4 691, x 1,5 28,9 878, x 2,5 13,2 168, x 2,5 16,4 240, x 2,5 16,9 288, x 2,5 17,7 336, x 2,5 18,7 384, x 2,5 19,6 456, x 2,5 22,8 576, x 2,5 24,1 720, x 2,5 26,0 888, x 2,5 29,8 1152, x 4 14,7 269, x 4 18,3 384, x 4 18,9 461, x 4 19,9 538, x 4 20,9 614, x 6 16,2 403, x 6 20,3 576, x 6 21,0 691, x 6 22,1 806, x 10 18,7 672, x 10 23,7 960, x 16 29,1 1075, x 16 38,1 1536, Na zamówienie klienta wykonujemy kable o innych przekrojach i innej liczbie żył. TECHNOKABEL S.A., Warszawa, ul. Nasielska 55, POLSKA K136P01A L9-1

19 HTKSH PH90, HTKSHekw PH90 KABLE OGNIOODPORNE BEZHALOGENOWE Strona 19 ZASTOSOWANIE Kable ognioodporne bezhalogenowe HTKSH PH90 i HTKSHekw PH90 przeznaczone są do połączeń stałych urządzeń systemów alarmowych, sygnalizacyjnych, teletransmisyjnych, dźwiękowych systemów ostrzegawczych (DSO) itp. oraz do transmisji danych za pośrednictwem sygnałów analogowych i cyfrowych w instalacjach elektroniki przemysłowej i automatyki w obiektach o zaostrzonych wymaganiach przeciwpożarowych, ze szczególnym uwzględnieniem systemów sygnalizacji alarmu pożaru i automatyki pożarniczej. Posiadają one Certyfikat Zgodności nr 1558/2003 wystawiony przez Centrum Naukowo-Badawcze Ochrony Przeciwpożarowej w Józefowie. Wspólny ekran statyczny chroni kabel przed zewnętrznymi zakłóceniami indukowanymi przez zewnętrzne pola elektryczne. Kable bezhalogenowe używane są tam, gdzie potrzebne jest większe bezpieczeństwo ludzi i kosztownych urządzeń elektronicznych na wypadek pożaru. W przypadku pożaru, kable te zapewniają podtrzymanie funkcji (tj. zapewnienie transmisji danych oraz dopływu energii elektrycznej do urządzeń, które muszą funkcjonować w warunkach pożaru i oraz podczas jego gaszenia np. instalacje oświetlenia awaryjnego). Kable nie rozprzestrzeniają płomienia, emisja dymu jest bardzo niska, a emitowane gazy są nietoksyczne i niekorozyjne. Kable przeznaczone są do instalacji na stałe wewnątrz budynków. BUDOWA - żyły jednodrutowe okrągłe z miękkich drutów miedzianych, klasy 1 wg PN-EN 60228, - izolacja żył wykonana z taśmy mikowej i tworzywa bezhalogenowego - kolory izolacji żył wg normy PN-92/T-90321, - żyły izolowane skręcone w pary, - pary skręcone w ośrodek, - ośrodek owinięty taśmą poliestrową, - ekran statyczny z laminowanej tworzywem folii metalowej, z żyłą uziemiającą ocynowaną, - powłoka wykonana z tworzywa bezhalogenowego o indeksie tlenowym > 35%, w kolorze czerwonym. TECHNOKABEL SA, Warszawa, ul. Nasielska 55, POLSKA K067P01A M1-1

20 HTKSH PH90, HTKSHekw PH90 DANE TECHNICZNE Kable zapewniają podtrzymanie funkcji przez 90 minut wg PN-EN Strona 20 Typ HTKSH PH90 HTKSHekw PH90 żyły przewodzącej mm 0,8 1,0 1,4 1,8 2,3 2,8 0,8 1,0 1,4 1,8 2,3 2,8 Przekrój żyły przewodzącej mm 2 0,5 0,75 1,5 2, ,5 0,75 1,5 2,5 4 6 Maksymalna rezystancja pętli żył w temp. 20 C Ω/km ,5 14,9 9,3 6, ,5 14,9 9,3 6,3 Pojemność pomiędzy żyłami pary przy 1 khz maksymalna nf/km średnia Napięcie pracy 240 V Próba napięciowa 1500 V sk Minimalna rezystancja izolacji 20 MΩ km Indukcyjność, około 0,7 mh/km Korozyjność wydziel. gazów PN-EN , IEC ph, około 6,8 - konduktywność, około 0,4 µs/mm Gęstość dymu PN-EN , IEC przepuszczalność światła, min. 94 % Zakres temperatur pracy podczas pracy od - 30 do + 80 C podczas układania od - 5 do + 70 C Minimalny promień gięcia 10 x średnica Palność nie rozprzestrzeniający płomienia kable odporne na ogień - 90 minut w temp. 842 o C Próby palności PN-EN i PN-EN Wykonanie wg norm WT-TK-43 PN - 92/T PN - 92/T Instalacja - uchwyty firmy OBO Bettermann, typu 1015 montowane do ściany przy użyciu dowolnych tulejek rozporowych stalowych M6 oraz dowolnych wkrętów stalowych do metalu M6 w odstępach, co 30 cm. Głębokość zakotwienia w podłożu betonowym nie mniejsza niż 40 mm. = przewód spełnia wymagania dyrektywy niskonapięciowej 73/23/EWG oraz 93/68/EWG Symbol Liczba par x średnica żył mm mm kg/km kg/km HTKSH 1 x 2 x 0,8 6,5 9,6 61 HTKSH 2 x 2 x 0,8 8,0 19,2 77 HTKSH 1 x 2 x 1,0 7,1 15,1 67 HTKSH 2 x 2 x 1,0 10,4 30,2 92 HTKSH 1 x 2 x 1,4 8,1 28,8 88 HTKSH 2 x 2 x 1,4 11,7 57,6 155 HTKSH 1 x 2 x 1,8 9,7 48,9 127 HTKSH 1 x 2 x 2,3 10,7 79,8 168,5 Symbol Ciepło spalania kwh/m HTKSH PH90 1 x 2 x 0,8 0,14 HTKSH PH90 2 x 2 x 0,8 0,21 HTKSH PH901 x 2 x 1,0 0,15 HTKSH PH90 2 x 2 x 1,0 0,24 Symbol Liczba par x średnica żył mm mm kg/km kg/km HTKSHekw 1 x 2 x 1,0 7,4 20,1 73 HTKSHekw 1 x 2 x 1,4 8,2 28,8 95 HTKSHekw 2 x 2 x 1,4 11,8 62,6 165 HTKSHekw 1 x 2 x 1,8 9,8 53,9 134 HTKSHekw 1 x 2 x 2,3 10,8 84,8 173,5 Symbol Ciepło spalania kwh/m HTKSHekw PH90 1 x 2 x 1,0 0,17 Na zamówienie klienta wykonujemy kable o innych średnicach i innej liczbie par. TECHNOKABEL SA, Warszawa, ul. Nasielska 55, POLSKA K067P01A M1-1

21

22 HTKSH, HTKSHekw TELEKOMUNIKACYJNE KABLE STACYJNE BEZHALOGENOWE Strona 23 ZASTOSOWANIE Kable bezhalogenowe HTKSH i HTKSHekw przeznaczone są do połączeń stałych urządzeń stacyjnych telefonicznych, teletransmisyjnych oraz do transmisji danych za pośrednictwem sygnałów analogowych i cyfrowych w instalacjach elektroniki przemysłowej i automatyki w obiektach o zaostrzonych wymaganiach przeciwpożarowych, ze szczególnym uwzględnieniem systemów sygnalizacji alarmu pożaru i automatyki pożarniczej. Posiadają one Certyfikat Zgodności nr 2172/2006 wystawiony przez Centrum Naukowo-Badawcze Ochrony Przeciwpożarowej w Józefowie. Wspólny ekran statyczny chroni kabel przed zewnętrznymi zakłóceniami indukowanymi przez zewnętrzne pola elektryczne. Kable bezhalogenowe używane są tam, gdzie potrzebne jest większe bezpieczeństwo ludzi i kosztownych urządzeń elektronicznych na wypadek pożaru. Kable nie rozprzestrzeniają płomienia, emisja dymu jest bardzo niska, a emitowane gazy są nietoksyczne i niekorozyjne. Kable przeznaczone są do instalacji na stałe wewnątrz budynków. BUDOWA - żyły jednodrutowe okrągłe z miękkich drutów miedzianych, klasy 1 wg PN-EN 60228, - izolacja żył wykonana z tworzywa bezhalogenowego - kolory izolacji żył wg normy PN-92/T-90321, - żyły izolowane skręcone w pary, - pary skręcone w ośrodek, - ośrodek owinięty taśmą poliestrową, - ekran statyczny z laminowanej tworzywem folii metalowej, z żyłą uziemiającą ocynowaną, - powłoka wykonana z tworzywa bezhalogenowego o indeksie tlenowym > 35%, w kolorze czerwonym. TECHNOKABEL SA, Warszawa, ul. Nasielska 55, POLSKA K066P01A E3-2

23 HTKSH, HTKSHekw DANE TECHNICZNE Strona 24 Typ HTKSH HTKSHekw żyły przewodzącej mm 0,8 1,0 1,4 1,5 0,8 1,0 1,4 1,5 Maksymalna rezystancja pętli żył w temp. 20 C Ω/km ,5 24, ,5 24,0 Pojemność pomiędzy żyłami pary przy 1 khz maksymalna nf/km średnia Napięcie pracy 150 V Próba napięciowa 1500 V sk Minimalna rezystancja izolacji 500 MΩ km Indukcyjność, około 0,7 mh/km Korozyjność wydziel. gazów PN-EN , IEC ph, około 6,8 - konduktywność, około 0,4 µs/mm Gęstość dymu PN-EN , IEC przepuszczalność światła, min. 94 % Zakres temperatur pracy podczas pracy od - 30 do + 80 C podczas układania od - 5 do + 70 C Minimalny promień gięcia 10 x średnica Palność nie rozprzestrzeniający płomienia Próby palności PN-EN i IEC Wykonanie wg norm AT /2006 WT-TK-4 PN - 92/T PN - 92/T = przewód spełnia wymagania dyrektywy niskonapięciowej 73/23/EWG oraz 93/68/EWG Symbol x średnica żył mm mm kg/km kg/km HTKSH 1 x 4 x 0,5 5,1 7,5 39,0 HTKSH 2 x 2 x 0,5 6,0 7,5 45,3 HTKSH 3 x 2 x 0,5 6,2 11,3 52,1 HTKSH 1 x 2 x 0,8 5,7 9,6 43,8 HTKSH 2 x 2 x 0,8 7,6 19,3 70,3 HTKSH 3 x 2 x 0,8 7,9 30,0 57,5 HTKSH 1 x 2 x 1,0 6,4 15,1 56,7 HTKSH 2 x 2 x 1,0 8,9 30,2 95,0 Symbol x średnica żył mm mm kg/km kg/km HTKSHekw 1 x 4 x 0,8 6,4 19,3 63,6 HTKSHekw 3 x 2 x 0,8 8,1 29,0 89,8 HTKSHekw 5 x 2 x 0,8 10,6 49,5 126,7 HTKSHekw 11 x 2 x 0,8 12,7 107,5 225,8 HTKSHekw 1 x 2 x 1,0 6,6 15,1 59,8 HTKSHekw 1 x 2 x 1,4 7,4 28,8 85,0 Na zamówienie klienta wykonujemy kable o innych średnicach i innej liczbie par. TECHNOKABEL SA, Warszawa, ul. Nasielska 55, POLSKA K066P01A E3-2

24

25 TECHNOTRONIK LiHH KABLE BEZHALOGENOWE DLA ELEKTRONIKI PRZEMYSŁOWEJ I AUTOMATYKI Strona 27 ZASTOSOWANIE Kable TECHNOTRONIK LiHH przeznaczone są do pracy w systemach sterowania, sygnalizacji, kontroli, w systemach komputerowych, w technice pomiarowej oraz do transmisji danych za pośrednictwem sygnałów analogowych i cyfrowych w instalacjach elektroniki przemysłowej i automatyki. Kable bezhalogenowe stosowane są tam, gdzie potrzebne jest większe bezpieczeństwo na wypadek pożaru. W przypadku pożaru kable te nie rozprzestrzeniają płomienia, emisja dymu jest bardzo niska, a emitowane gazy nie są korozyjne. Specjalna konstrukcja pozwoliła osiągnąć dużą giętkość i małe wymiary przy zachowaniu wytrzymałości mechanicznej. Kable nadają się do ułożenia na stałe i do połączeń ruchomych wewnątrz pojazdów taboru kolejowego, metra, w tramwajach oraz wewnątrz budynków. BUDOWA - żyły giętkie, wielodrutowe, skręcone z miękkich drutów miedzianych (druty ocynowane na życzenie), klasy 5 wg PN-EN 60228, - izolacja żył wykonana z tworzywa bezhalogenowego - kolory izolacji żył wg normy DIN VDE 47100, - żyły izolowane skręcone warstwami w ośrodek, - powłoka wykonana z tworzywa bezhalogenowego, kolor szary RAL 7001, inne kolory na życzenie. TECHNOKABEL SA, Warszawa, ul. Nasielska 55, POLSKA K179P01A L1-1

26 TECHNOTRONIK LiHH DANE TECHNICZNE Przekrój żył mm 2 0,5 0,75 1,0 1,5 2,5 Maksymalna rezystancja żył w temp.20 C Ω/km 39,0 26,0 19,5 13,3 7,98 Pojemność między żyłami przy 1 khz, około nf/km Napięcie pracy U o /U 300/300 V Zakres temperatur pracy Minimalna rezystancja izolacji 20 MΩ km dla instalacji stałych od - 30 do + 70 C dla instalacji ruchomych od - 5 do + 70 C Próba napięciowa 1,5 kv sk Minimalny promień gięcia 7,5 x średnica Indukcyjność, około 0,7 mh/km Palność nie rozprzestrzeniający Impedancja, około 80 Ω płomienia Korozyjność wydziel. gazów ph, około konduktywność, około Gęstość dymu przepuszczalność światła, min PN-EN , IEC ,8 0,4 µs/mm PN-EN , IEC % Próby palności Wykonanie wg normy = kabel spełnia wymagania dyrektywy niskonapięciowej 73/23/EWG oraz 93/68/EWG PN-EN , IEC DIN VDE 0812, DIN VDE 0814 Strona 28 2 x 0,5 4,7 9,6 36,5 3 x 0,5 4,9 14,4 44,0 4 x 0,5 5,6 19,2 56,0 5 x 0,5 6,1 24,0 67,5 6 x 0,5 6,6 28,8 79,5 7 x 0,5 6,6 33,6 83,5 10 x 0,5 8,6 48,0 121,0 12 x 0,5 8,8 57,6 136,5 16 x 0,5 10,0 76,8 178,5 20 x 0,5 10,8 96,0 211,0 25 x 0,5 12,4 120,0 266,0 32 x 0,5 13,4 153,6 323,0 34 x 0,5 13,8 163,2 342,0 37 x 0,5 14,6 177,6 381,5 44 x 0,5 16,3 211,2 449,0 4 x 1,0 6,5 38,4 84,5 5 x 1,0 7,1 48,0 103,0 6 x 1,0 7,9 57,6 126,0 7 x 1,0 7,9 67,2 133,5 10 x 1,0 10,2 96,0 193,0 12 x 1,0 10,5 115,2 219,5 16 x 1,0 11,7 153,6 281,0 20 x 1,0 12,9 192,0 342,0 25 x 1,0 15,0 240,0 437,5 2 x 0,75 5,2 14,4 46,5 3 x 0,75 5,7 21,6 59,5 4 x 0,75 6,2 28,8 72,5 5 x 0,75 6,8 36,0 88,0 6 x 0,75 7,4 43,2 104,0 7 x 0,75 7,4 50,4 109,5 10 x 0,75 9,6 72,0 158,5 12 x 0,75 10,1 86,4 185,1 16 x 0,75 11,2 115,2 235,5 20 x 0,75 12,4 144,0 286,0 25 x 0,75 14,0 180,0 353,0 32 x 0,75 15,5 230,4 446,2 34 x 0,75 15,9 244,8 472,0 2 x 1,0 5,6 19,2 56,5 3 x 1,0 5,9 28,8 69,0 2 x 1,5 6,6 28,8 79,0 3 x 1,5 7,0 43,2 97,5 4 x 1,5 7,9 57,6 124,0 5 x 1,5 8,6 72,0 151,5 6 x 1,5 9,4 86,4 179,5 7 x 1,5 9,4 100,8 190,5 10 x 1,5 12,4 144,0 281,5 12 x 1,5 12,8 172,8 320,5 16 x 1,5 14,6 230,4 425,5 20 x 1,5 15,9 288,0 506,5 25 x 1,5 18,0 360,0 626,5 2 x 2,5 7,4 48,0 108,5 3 x 2,5 8,1 72,0 141,0 4 x 2,5 8,8 96,0 174,5 5 x 2,5 9,9 120,0 219,5 6 x 2,5 10,8 144,0 260,5 7 x 2,5 10,8 168,0 279,0 10 x 2,5 14,0 240,0 401,0 12 x 2,5 14,9 288,0 476,0 16 x 2,5 16,5 384,0 612,0 20 x 2,5 17,9 480,0 734,0 Na zamówienie klienta wykonujemy kable o innych przekrojach i innej liczbie żył. TECHNOKABEL SA, Warszawa, ul. Nasielska 55, POLSKA K179P01A L1-1

27 TECHNOTRONIK LiHCH KABLE BEZHALOGENOWE DLA ELEKTRONIKI PRZEMYSŁOWEJ I AUTOMATYKI Strona 29 ZASTOSOWANIE Kable ekranowane TECHNOTRONIK LiHCH przeznaczone są do pracy w systemach sterowania, sygnalizacji, kontroli, w systemach komputerowych, w technice pomiarowej oraz do transmisji danych za pośrednictwem sygnałów analogowych i cyfrowych w instalacjach elektroniki przemysłowej i automatyki. Kable bezhalogenowe stosowane są tam, gdzie potrzebne jest większe bezpieczeństwo na wypadek pożaru. W przypadku pożaru kable te nie rozprzestrzeniają płomienia, emisja dymu jest bardzo niska, a emitowane gazy nie są korozyjne. Wspólny ekran chroni kabel przed wpływem zewnętrznych zakłóceń elektromagnetycznych i zapewnia prawidłową transmisję sygnałów cyfrowych i analogowych. Specjalna konstrukcja pozwoliła osiągnąć dużą giętkość i małe wymiary przy zachowaniu wytrzymałości mechanicznej. Kable nadają się do ułożenia na stałe i do połączeń ruchomych wewnątrz pojazdów taboru kolejowego, metra, w tramwajach oraz wewnątrz budynków. BUDOWA - żyły giętkie, wielodrutowe, skręcone z miękkich drutów miedzianych (druty ocynowane na życzenie), klasy 5 wg PN-EN 60228, - izolacja żył wykonana z tworzywa bezhalogenowego - kolory izolacji żył wg normy DIN VDE 47100, - żyły izolowane skręcone warstwami w ośrodek, - ośrodek owinięty taśmą poliestrową, - ekran w postaci oplotu z drutów miedzianych ocynowanych o optycznej gęstości krycia oplotu > 80 %, - powłoka wykonana z tworzywa bezhalogenowego, kolor szary RAL 7001, inne kolory na życzenie. TECHNOKABEL SA, Warszawa, ul. Nasielska 55, POLSKA K180P01A L1-2

28 TECHNOTRONIK LiHCH DANE TECHNICZNE Strona 30 Przekrój żył mm 2 0,5 0,75 1,0 1,5 2,5 Maksymalna rezystancja żył w temp.20 C Ω/km 39,0 26,0 19,5 13,3 7,98 Pojemność między żyłami przy 1 khz, około nf/km Napięcie pracy U o /U Minimalna rezystancja izolacji Próba napięciowa Indukcyjność, około Impedancja, około Korozyjność wydziel. gazów ph, około konduktywność, około Gęstość dymu przepuszczalność światła, min 300/300 V 20 MΩ km 1,5 kv sk 0,7 mh/km 80 Ω PN-EN , IEC ,8 0,4 µs/mm PN-EN , IEC % Zakres temperatur pracy dla instalacji stałych dla instalacji ruchomych Minimalny promień gięcia Palność Próby palności Wykonanie wg normy = kabel spełnia wymagania dyrektywy niskonapięciowej 73/23/EWG oraz 93/68/EWG od - 30 do + 70 C od - 5 do + 70 C 10 x średnica nie rozprzestrzeniający płomienia PN-EN , IEC DIN VDE 0812, DIN VDE x 0,5 5,6 23,8 50,0 3 x 0,5 5,7 28,5 55,0 4 x 0,5 6,2 34,4 65,0 5 x 0,5 6,7 41,0 78,0 6 x 0,5 7,2 48,6 92,0 7 x 0,5 7,2 53,4 96,0 10 x 0,5 9,1 72,5 134,0 12 x 0,5 9,4 83,0 151,0 16 x 0,5 10,7 112,6 202,5 20 x 0,5 11,5 135,8 238,5 25 x 0,5 13,1 165,4 294,5 32 x 0,5 14,7 219,8 387,5 34 x 0,5 15,1 233,9 411,0 37 x 0,5 15,5 248,3 434,0 44 x 0,5 17,2 291,3 506,5 2 x 0,75 6,0 29,0 59,5 3 x 0,75 6,3 38,6 68,5 4 x 0,75 6,8 46,1 81,0 5 x 0,75 7,4 55,8 98,5 6 x 0,75 8,2 65,8 120,5 7 x 0,75 8,2 73,0 126,0 10 x 0,75 10,5 107,3 183,5 12 x 0,75 10,8 122,7 206,5 16 x 0,75 12,1 156,1 266,5 20 x 0,75 13,1 189,1 315,0 25 x 0,75 15,3 250,7 416,0 32 x 0,75 16,4 308,9 503,0 34 x 0,75 16,8 323,3 529,5 2 x 1,0 6,2 34,4 66,5 3 x 1,0 6,5 45,8 77,0 4 x 1,0 7,0 56,6 93,0 5 x 1,0 7,9 68,2 117,0 6 x 1,0 8,5 80,2 137,5 7 x 1,0 8,5 89,8 145,0 10 x 1,0 10,9 132,9 212,5 12 x 1,0 11,2 155,0 242,5 16 x 1,0 12,6 197,8 313,0 20 x 1,0 13,6 239,4 371,0 25 x 1,0 15,9 313,3 486,5 2 x 1,5 7,2 48,6 90,0 3 x 1,5 7,8 63,3 106,5 4 x 1,5 8,5 80,2 131,0 5 x 1,5 9,2 97,4 160,5 6 x 1,5 10,2 114,0 194,5 7 x 1,5 10,3 136,1 213,0 10 x 1,5 13,1 189,4 299,5 12 x 1,5 13,5 219,8 341,5 16 x 1,5 15,5 301,1 469,0 20 x 1,5 16,8 366,5 557,5 25 x 1,5 19,5 471,9 719,5 2 x 2,5 8,2 70,6 123,0 3 x 2,5 8,6 94,9 143,5 4 x 2,5 9,4 121,6 179,0 5 x 2,5 10,6 155,8 233,0 6 x 2,5 11,5 183,8 276,5 7 x 2,5 11,5 207,8 295,0 10 x 2,5 15,1 292,2 432,5 12 x 2,5 15,8 360,1 514,0 16 x 2,5 17,4 465,4 657,0 20 x 2,5 19,4 591,9 828,0 Na zamówienie klienta wykonujemy kable o innych przekrojach i innej liczbie żył. TECHNOKABEL SA, Warszawa, ul. Nasielska 55, POLSKA K180P01A L1-2

29 RD-H(St)H nx2x0,5 mm 2 Bd KABLE DO AUTOMATYZACJI ELEKTROWNI O KONSTRUKCJI PĘCZKOWEJ Strona 31 ZASTOSOWANIE Kable RD-H(St)H n x 2 x 0,5 mm 2 Bd przeznaczone są do transmisji danych za pośrednictwem sygnałów analogowych lub cyfrowych do 10 khz. Dzięki odpowiednim skokom w parach osiąga się najkorzystniejsze wartości tłumienności zbliżnoprzenikowej wewnątrz pęczka. Ekran statyczny chroni tory transmisyjne przed zakłóceniami indukowanymi przez zewnętrzne pola elektryczne. Kable bezhalogenowe stosowane są tam, gdzie potrzebne jest większe bezpieczeństwo na wypadek pożaru. W przypadku pożaru kable te nie rozprzestrzeniają płomienia, emisja dymu jest bardzo niska, a emitowane gazy nie są korozyjne. Kable nadają się do ułożenia na stałe i do połączeń ruchomych wewnątrz budynków. Kable są zaprojektowane do technologii połączeń Maxi-Termi-Point. BUDOWA - żyły giętkie, wielodrutowe, skręcone z miękkich drutów miedzianych (druty ocynowane na życzenie), klasy 2 wg PN-EN 60228, - izolacja żył wykonana z tworzywa bezhalogenowego, - żyły izolowane skręcone w pary, w przypadku 2 x 2 x 0,5 mm 2 skręt czwórkowy gwiaździsty, numer pary żyła a żyła b 1 niebieska czerwona 2 szara żółta 3 zielona brązowa 4 biała czarna - cztery pary skręcone w pęczki, obrzut z tasiemki polipropylenowej z nadrukowanym numerem pęczka, - pęczki skręcone warstwami w ośrodek, - ośrodek owinięty taśmą poliestrową, - ekran statyczny z laminowanej tworzywem folii metalowej, z żyłą uziemiającą o przekroju 0,5 mm 2 (7x0,3 mm) wykonaną z miękkich drutów miedzianych ocynowanych, umieszczoną pod ekranem, - powłoka wykonana z tworzywa bezhalogenowego, kolor szary RAL 7001, inne kolory na życzenie. WYKONANIA SPECJALNE RD-H(St)HH n x 2 x 0,5 mm 2 Bd - kable z dodatkową czarną powłoką z tworzywa bezhalogenowego, które mogą być układane na zewnątrz i bezpośrednio w ziemi. TECHNOKABEL SA, Warszawa, ul. Nasielska 55, POLSKA K178P01A L2-1

30 RD-H(St)H nx2x0,5 mm 2 Bd DANE TECHNICZNE Wartość szczytowa napięcia pracy Próba napięciowa żyła/żyła żyła/ekran Maksymalna rezystancja pętli żył w temp. 20 C Minimalna rezystancja izolacji Dopuszczalna obciążalność prądowa Maksymalna pojemność skuteczna przy 800 Hz Tłumienność zbliżnoprzenikowa przy 10 khz, min. Impedancja falowa, znamionowa przy 1 khz przy 10 khz Tłumienność falowa, znamionowa przy 1 khz przy 10 khz 600 V 2,0 kv sk 2,0 kv sk 73,6 Ω/km 100 MΩ km 6 A 100 nf/km*) 60 db/km 370 Ω 130 Ω 1,2 db/km 3,0 db/km *) wartość ta w przewodach o liczbie par 4 może być o 20 % większa Zakres temperatur pracy dla instalacji stałych dla instalacji ruchomych Minimalny promień gięcia Korozyjność wydziel. gazów ph, około konduktywność, około Gęstość dymu przepuszczalność światła, min Palność Próby palności Wykonanie wg normy Strona 32 od - 30 do + 80 C od - 5 do + 70 C 10 x średnica PN-EN , IEC ,8 0,4 µs/mm PN-EN , IEC % nie rozprzestrzeniający płomienia PN-EN i IEC DIN VDE 0815 = przewód spełnia wymagania dyrektywy niskonapięciowej 73/23/EWG oraz 93/68/EWG Liczba par Liczba par 2 x 2 x 0,5 5, x 2 x 0,5 8, x 2 x 0,5 12, x 2 x 0,5 13, x 2 x 0,5 15, x 2 x 0,5 19, x 2 x 0,5 20, x 2 x 0,5 25, Na zamówienie klienta wykonujemy kable o innych przekrojach i innej liczbie par. TECHNOKABEL SA, Warszawa, ul. Nasielska 55, POLSKA K178P01A L2-1

31 LiH PRZEWODY MONTAŻOWE, BEZHALOGENOWE Strona 33 ZASTOSOWANIE Przewody montażowe LiH przeznaczone są do pracy w systemach sterowania, sygnalizacji, kontroli, w systemach komputerowych, w technice pomiarowej, w instalacjach elektroniki przemysłowej i automatyki. Przewody bezhalogenowe stosowane są tam, gdzie potrzebne jest większe bezpieczeństwo na wypadek pożaru. W przypadku pożaru przewody te nie rozprzestrzeniają płomienia, emisja dymu jest bardzo niska, a emitowane gazy nie są korozyjne. BUDOWA - żyły giętkie, wielodrutowe, skręcone z miękkich drutów miedzianych (druty ocynowane na życzenie), klasy 5 wg PN-EN 60228, - izolacja żył wykonana z tworzywa bezhalogenowego - kolory izolacji żył zgodnie z życzeniem klienta, DANE TECHNICZNE Przekrój żył mm 2 0,5 0,75 1,0 1,5 2,5 Maksymalna rezystancja żył w temp.20 C Ω/km 39,0 26,0 19,5 13,3 7,98 Napięcie pracy U o /U 300/300 V Zakres temperatur pracy Minimalna rezystancja izolacji 20 MΩ km dla instalacji stałych od - 30 do + 70 C dla instalacji ruchomych od - 5 do + 70 C Próba napięciowa 1,5 kv sk Minimalny promień gięcia 7,5 x średnica przewodu Korozyjność wydziel. gazów PN-EN , IEC Palność przewodu nierozprzestrzeniający płomienia ph, około konduktywność, około Gęstość dymu przepuszczalność światła, min 6,8 0,4 µs/mm PN-EN , IEC % Próby palności Wykonanie wg normy PN-EN i IEC DIN VDE 0815 = kabel spełnia wymagania dyrektywy niskonapięciowej 73/23/EWG oraz 93/68/EWG 1 x 0,5 1,74 4,8 7,5 1 x 0,75 2,0 7,2 11,0 1 x 1,0 2,1 9,6 13,0 1 x 1,5 2,6 14,4 20,0 Na zamówienie klienta wykonujemy przewody o innych przekrojach. TECHNOKABEL SA, Warszawa, ul. Nasielska 55, POLSKA K181P01A L6-1
