H05V-U /DY/, H05V-R /LY/, H05V-K /LgY/ 300/500V H05V2-U /DYc/, H05V2-R /LYc/, H05V2-K /LgYc/ 300/500V

Transkrypt

1 Przewody H05V-U /DY/, H05V-R /LY/, H05V-K /LgY/ 300/500V H05V2-U /DYc/, H05V2-R /LYc/, H05V2-K /LgYc/ 300/500V Przewody jednożyłowe o polwinitowej, do układania na stałe NORMA: PN-HD 21.3, PN-HD 21.7 DIN VDE , DIN VDE BS 6004 CHARAKTERYSTYKA: Żyły: z drutów miedzianych miękkich jednodrutowe kl.1, lub wielodrutowe kl. 2, lub wielodrutowe giętkie kl. 5 wg PN-EN Izolacja: polwinit typu TI1 lub polwinit ciepłoodporny typu TI3 Kolor : zielono-żółta, czarna, niebieska, brązowa, szara, pomarańczowa, różowa, czerwona, turkusowa, fioletowa, biała, zielona i żółta. Dopuszcza się stosowanie dwubarwnych dowolnych kombinacji wymienionych barw. temperatura podczas pracy H05V-U, H05V-R, H05V-K: +70 C temperatura podczas pracy H05V2-U, H05V2-R, H05V2-K: +90 C Minimalna temperatura otoczenia dla przewodów ułożonych na stałe: - 40 C Minimalna temperatura otoczenia przy układaniu przewodów: - 5 C temperatura podczas zwarcia: +160 C Napięcie probiercze badania 50Hz: 2000V Minimalny promień gięcia: Zastosowanie: normalne zastosowanie 4 x D, ostrożnie zginane przy końcówce 2 x D, D-średnica zewnętrzna przewody przeznaczone do montowania wewnątrz urządzeń i w oprawach oświetleniowych. Do układania na stałe w rurach instalacyjnych lub innych osłonach przewodów, wyłącznie do obwodów sygnalizacyjnych lub sterujących. Objaśnienie symboliki: H05V-U przewód wykonany wg normy zharmonizowanej (H) na napięcie znamionowe 300/500V (05), o z polwinitu (V), z żyłą jednodrutową (U) H05V-R przewód wykonany wg normy zharmonizowanej (H) na napięcie znamionowe 300/500V (05), o z polwinitu (V), z żyłą wielodrutową sztywną (R) H05V-K przewód wykonany wg normy zharmonizowanej (H) na napięcie znamionowe 300/500V (05), o z polwinitu (V), z żyłą wielodrutową giętką (K) H05V2-U przewód wykonany wg normy zharmonizowanej (H) na napięcie znamionowe 300/500V (05), o z polwinitu ciepłoodpornego (V2), z żyłą jednodrutową (U) H05V2-R przewód wykonany wg normy zharmonizowanej (H) na napięcie znamionowe 300/500V (05), o z polwinitu ciepłoodpornego (V2), z żyłą wielodrutową sztywną (R) H05V2-K przewód wykonany wg normy zharmonizowanej (H) na napięcie znamionowe 300/500V (05), o z polwinitu ciepłoodpornego (V2), z żyłą wielodrutową giętką (K) Pakowanie: w krążkach po 50 lub 100 m. Istnieje możliwość oferowania innych długości odcinków i rodzajów opakowań. H05V-U (DY), H05V2-U (DYc) 300/500V Liczba drutów w żyle [n] średnica zewnętrzna 0,5 1 0,6 2,0 8 36,0 0,014 0,75 1 0,6 2, ,5 0, ,6 2, ,1 0,011 * Rezystancja 70 C dla przewodów z polwinitu zwykłego i 90 C dla polwinitu ciepłoodpornego. 19

2 H05V-R (LY), H05V2-R (LYc) 300/500V Minimalna liczba drutów w żyle średnica zewnętrzna 0,5 7 0,6 2,1 8 36,0 0,014 0,75 7 0,6 2, ,5 0, ,6 2, ,1 0,011 H05V-K (LgY), H05V2-K (LgYc) 300/500V średnica pojedynczego drutu w żyle średnica zewnętrzna mm mm mm kg/km Ω/km MΩ km 0,5 0,21 0,6 2,1 8 39,0 0,013 0,75 0,21 0,6 2, ,0 0, ,21 0,6 2, ,5 0,010 * Rezystancja 70 C dla przewodów z polwinitu zwykłego i 90 C dla polwinitu ciepłoodpornego. INFORMACJE DODATKOWE NA STR

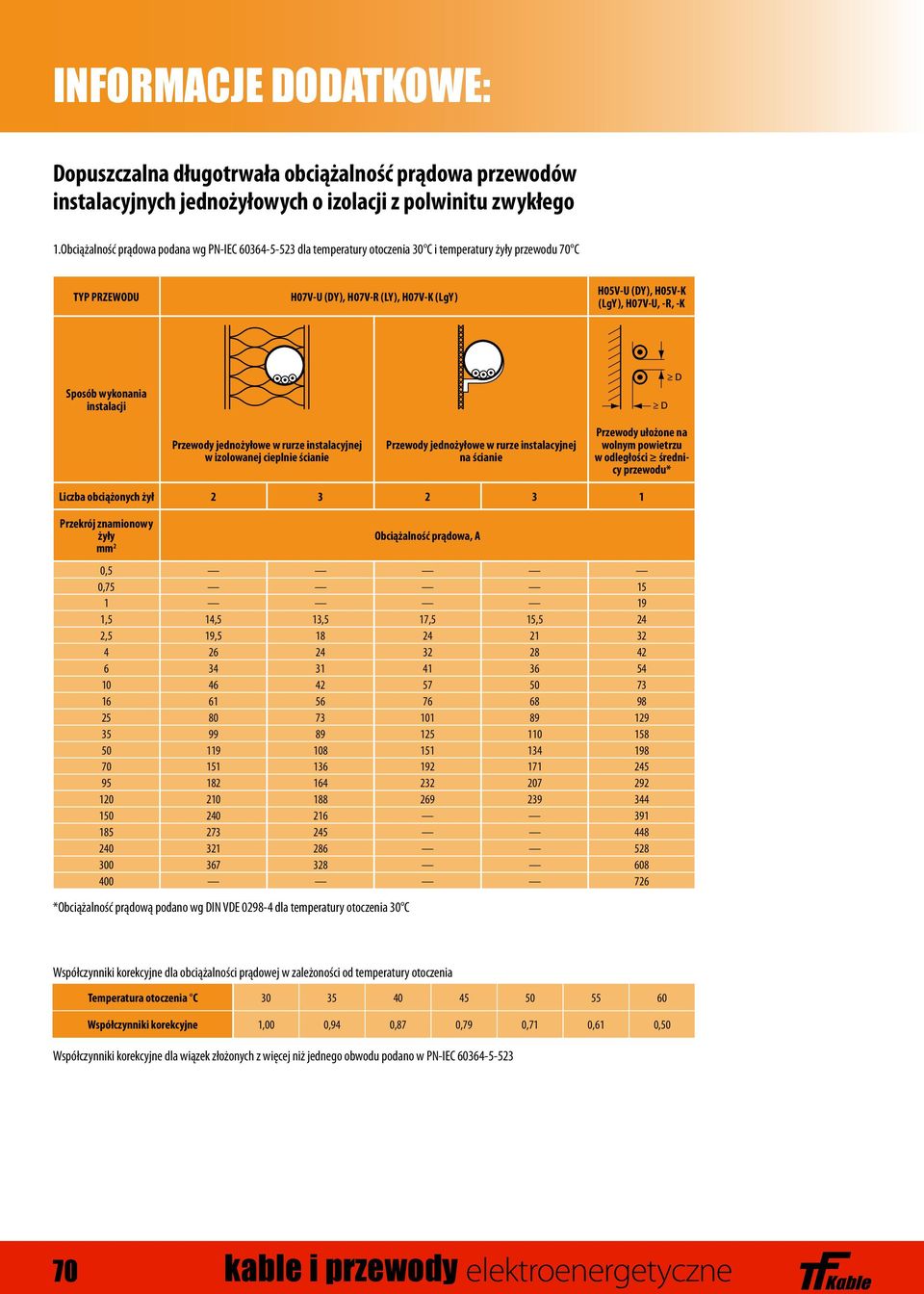

3 INFORMACJE DODATKOWE: Dopuszczalna długotrwała obciążalność prądowa przewodów instalacyjnych jednożyłowych o z polwinitu zwykłego 1.Obciążalność prądowa podana wg PN-IEC dla temperatury otoczenia 30 C i temperatury 70 C TYP PRZEWODU H07V-U (DY), H07V-R (LY), H07V-K (LgY) H05V-U (DY), H05V-K (LgY), H07V-U, -R, -K Sposób wykonania na ścianie Przewody ułożone na wolnym powietrzu w odległości średnicy * Liczba obciążonych żył znamionowy Obciążalność prądowa, A 0,5 0, ,5 14,5 13,5 17,5 15,5 24 2,5 19, *Obciążalność prądową podano wg DIN VDE dla temperatury otoczenia 30 C Współczynniki korekcyjne dla obciążalności prądowej w zależoności od temperatury otoczenia Temperatura otoczenia C Współczynniki korekcyjne 1,00 0,94 0,87 0,79 0,71 0,61 0,50 Współczynniki korekcyjne dla wiązek złożonych z więcej niż jednego obwodu podano w PN-IEC

4 Dopuszczalna długotrwała obciążalność prądowa przewodów instalacyjnych jednożyłowych o z polwinitu ciepłoodpornego 1. Obciążalność prądowa podana wg PN-IEC dla temperatury otoczenia 30 C i temperatury żył 90 C TYP PRZEWODU H07V2-U (DYc), H07V2-R (LYc), H07V2-K (LgYc) H05V2-U (DYc), H05V2-R (LYc), H05V2-K (LgYc), H07V2-U, H07V2-R, H07V2-K Sposób wykonania na ścianie Przewody ułożone na wolnym powietrzu w odległości średnicy * Liczba obciążonych żył znamionowy Obciążalność prądowa, A 0,5 0, , , *Obciążalność prądową podano wg DIN VDE dla temperatury otoczenia 50 C Współczynniki korekcyjne dla temperatury otoczenia powyżej 30 C: Temperatura otoczenia C Współczynnik korekcyjny 1 0,96 0,91 0,87 0,82 0,76 0,71 0,65 0,58 0,50 0,41 Współczynniki korekcyjne dla wiązek złożonych z więcej niż jednego obwodu podano w PN-IEC Współczynniki korekcyjne wg DIN VDE dla temperatury otoczenia powyżej 50 C Temperatura otoczenia C Współczynnik korekcyjny 1,00 0,94 0,87 0,79 0,71 0,61 0,50 0,35 71

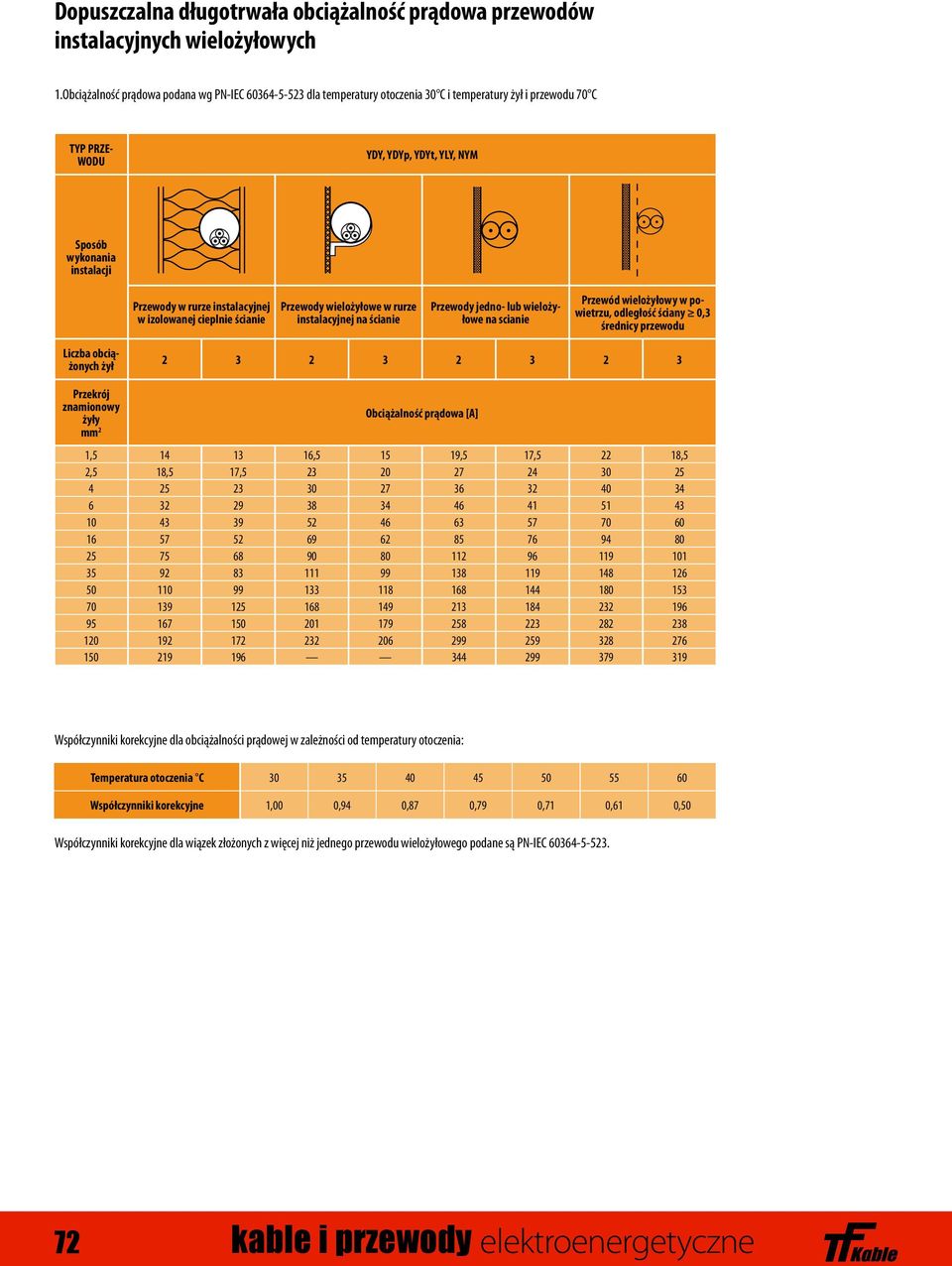

5 Dopuszczalna długotrwała obciążalność prądowa przewodów instalacyjnych wielożyłowych 1.Obciążalność prądowa podana wg PN-IEC dla temperatury otoczenia 30 C i temperatury żył i 70 C TYP PRZE- WODU YDY, YDYp, YDYt, YLY, NYM Sposób wykonania Przewody w rurze instalacyjnej Przewody wielożyłowe w rurze instalacyjnej na ścianie Przewody jedno- lub wielożyłowe na scianie Przewód wielożyłowy w powietrzu, odległość ściany 0,3 średnicy Liczba obciążonych żył znamionowy Obciążalność prądowa [A] 1, , ,5 17, ,5 2,5 18,5 17, Współczynniki korekcyjne dla obciążalności prądowej w zależności od temperatury otoczenia: Temperatura otoczenia C Współczynniki korekcyjne 1,00 0,94 0,87 0,79 0,71 0,61 0,50 Współczynniki korekcyjne dla wiązek złożonych z więcej niż jednego wielożyłowego podane są PN-IEC
