1 PRZEDSIĘBIORSTWO PROJEKTOWANIA I REALIZACJI INWESTYCJI BIPRO-BUMAR SP. Z O.O. ul. Nawrot 114, Łódź Tel.(0 42) , , Tel./Fax (0 42) adres pab@bipro-bumar.com.pl Inwestor Tytuł inwestycji Gmina Radzymin Pl. Tadeusza Kościuszki Radzymin Bloki komunalne przy ul. Słowackiego w Radzyminie Faza projektowa PROJEKT WYKONAWCZY Lokalizacja Radzymin, ul. Słowackiego, działka nr ewid. 21, obręb 0025 Radzymin, jedn. ewid _4 Radzymin, pow. wołomiński, woj. mazowieckie Tytuł opracowania Projekt Wykonawczy Budynków komunalnych przy ul. Słowackiego w Radzyminie PRZYŁĄCZE WODOCIĄGOWE Numer Opracowania CP Projektanci inż Adolf Gruszkiewicz upr bud nr 534/73/Łm w specjalności instalacyjnej Imię i nazwisko Data Podpis Asystenci inż. Artur Stelęgowski Projekt jest własnością PPiRI BIPRO-BUMAR Sp. z o.o. Bez pisemnego zezwolenia nie może być kopiowany, rozpowszechniany, ani udostępniany osobom trzecim. Wszelkie prawa zastrzeżone dla PPiRI BIPRO-BUMAR Sp. z o.o. w Łodzi, ul. Nawrot 114

2 PRZEDSIĘBIORSTWO PROJEKTOWANIA I REALIZACJI INWESTYCJI BIPRO-BUMAR Spółka z o.o. Łódź, ul. Nawrot 114 Projekt Wykonawczy Budynków komunalnych przy ul.słowackiego w Radzyminie PRZYŁĄCZE WODOCIĄGOWE Zlecenie S P I S T R E Ś C I Lp. Wyszczególnienie dokumentacji Str. OPIS TECHNICZNY PRZYŁĄCZE WODOCIĄGOWE 4 1. Przedmiot i zakres opracowania 4 2. Podstawa opracowania 4 3. Dane ogólne 4 4. Warunki gruntowo-wodne 4 5. Przyłącze i instalacja zewnętrzna wodociągowa Opis projektowanego rozwiązania Woda dla celów zewnętrznego gaszenia pożaru Zapotrzebowanie wody dla celów bytowo-gospodarczych Dobór wodomierzy Wymagane ciśnienie dyspozycyjne w sieci wodociągowej 8 6. Wytyczne wykonania i organizacji inwestycji Zakres prac przygotowawczych Roboty ziemne Odwodnienie wykopów Roboty montażowe Zabezpieczenie antykorozyjne Uwagi ogólne Współrzędne punktów charakterystycznych przyłącza 11 Str 2/W

3 ZAŁĄCZNIKI: Str Pismo PWiK Sp. z o.o. L.dz. 143/2016 z dnia ws ciśnienia w sieci wodociągowej Warunki techniczne podłączenia nieruchomości do sieci wodociągowej Nr L.dz. 3548/ RYSUNKI: 1. PLAN SYTUACYJNY PRZYŁĄCZA I INST. ZEWN. WODY W-1 2. PROFILE PRZYŁĄCZA I INST. ZEWN. WODOCIĄGOWEJ W-2 3. ZESTAW WODOMIERZOWY W STUDNI BETONOWEJ SW W-3 5. SCHEMAT MONTAŻOWY HYDRANTU P-POŻ HP-80 W-4 6. SPOSÓB POSADOWIENIA RUROCIĄGU W-5 7. ZABEZPIECZENIE ISTN. UZBROJENIA W-6 8. ZABEZPIECZENIE KABLI ENERGETYCZNYCH W-7 9. BLOKI OPOROWE W BLOKI PODPOROWE W-9 Str 3/W

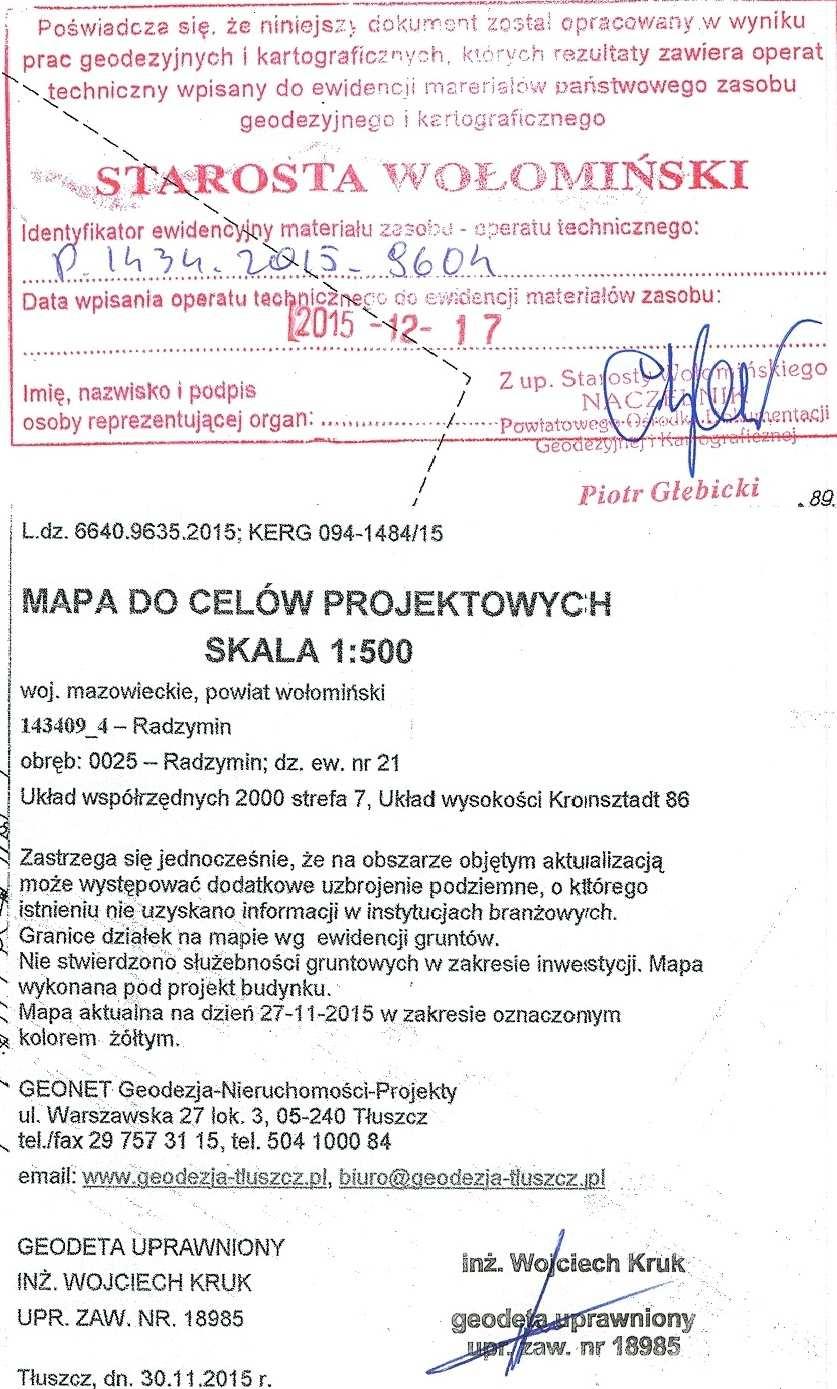

4 PRZYŁĄCZE WODOCIĄGOWE 1. Przedmiot i zakres opracowania Przedmiotem opracowania jest projekt przyłącza i instalacji zewnętrznej wodociągowej dla bloków komunalnych przy ul. Słowackiego w gm. Radzymin, dz. nr ew. 21, obr (05-05). 2. Podstawa opracowania Podstawą opracowania: - zlecenie i uzgodnienia z Inwestorem - projekt zagospodarowania terenu - mapa geodezyjna do celów projektowych - Warunki techniczne podłączenia do sieci wodociągowej Nr L.dz. 3548/2015 z dnia obowiązujące normy i przepisy - Ustawa z dnia 7 lipca 1994 r. Prawo budowlane (Dz.U Nr 89, poz. 414 z późn. zmianami) - Rozporządzenie Ministra Infrastruktury z dn. 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz. U Nr 75, poz. 690 z późn. zm.) 3. Dane ogólne Projektowane są trzy budynki wielorodzinne trzykondygnacyjne (A, B i C), niepodpiwniczone, każdy liczący po 13 mieszkań. Woda dostarczana będzie do budynku przyłączem z miejskiej sieci wodociągowej. Ścieki odprowadzane będą w systemie rozdzielczym ścieki bytowo-gospodarcze do miejskiej sieci kanalizacji sanitarnej, zaś ścieki deszczowe do miejskiej sieci kanalizacji deszczowej. 4. Warunki gruntowo-wodne Teren działki jest płaski, odkryty. Przypowierzchniową warstwę o miąższości dochodzącej do 0,4 m stanowią gleby. Poniżej zalegają piaski drobne, miejscami pylaste. Pod piaskami nawiercono głównie gliny pylaste, miejscami pyły w części przystropowej w stanie plastycznym. W trakcie wykonywania wierceń nawiercono swobodny poziom wód gruntowych na głębokości 1,3-1,4 m p.p.t. Szacuje się że poziom zwierciadła może być wyższy o 0,5 m względem pomierzonego w dniu badań. 5. Przyłącze i instalacja zewnętrzna wodociągowa 5.1. Opis projektowanego rozwiązania Woda do budynków doprowadzana będzie przyłączem z rur PE100 SDR11, PN16 o średnicy Ø110mm od istniejącego wodociągu miejskiego Ø160mm z rur PEHD, zlokalizowanego w ul. Słowackiego. Włączenie przyłącza do sieci wodociągowej należy wykonać z doprowadzonego do granicy nieruchomości przewodu (wysięgnika) PVC o średnicy Ø110mm. Przyłącze wodociągowe będzie zakończone jedną studnią wodomierzową z wodomierzem głównym do opomiarowania wody bytowej. W studni wodomierzowej będzie zamontowany zestaw wodomierzowy z Str 4/W

5 zaworem antyskażeniowym. Instalacja zewnętrzna wody będzie wykonana z rur PE100 SDR11 o średnicach od Ø75 do Ø110 i zakończona w każdym budynku zestawem podwodomierza, w kotłowni na parterze, do wewnętrznych rozliczeń Inwestora. Na terenie posesji projektuje się hydrant zewnętrzny nadziemny. Zgodnie z wytycznymi PWiK Sp. z o.o. w Radzyminie, ze względu na położenie projektowanego hydrantu zewnętrznego na działce inwestorskiej na terenie gminnym odstępuje się od opomiarowania wody na cele zewnętrznego gaszenia pożaru. Przewody Przewody przyłącza i instalacji zewnętrznej wody wykonać z rur PE100 SDR11, PN16 łączonych przez zgrzewanie elektrooporowe lub połączenia kołnierzowe. Zagłębienie przewodów liczone od powierzchni terenu do wierzchu rury powinno wynosić min. 1,6m. W przypadku płytszego zagłębienia rur, należy przewody zaizolować żużlem lub keramzytem. Po ułożeniu przewodu i zasypki nad przewodem przyłącza oraz instalacji zewnętrznej wody ułożyć należy taśmę ostrzegawczo-lokalizacyjną, z wkładką aluminiową galwanicznie połączoną z zasuwą. Uzbrojenie i armatura Na przyłączu należy zastosować zasuwę odcinającą kołnierzową z miękkim uszczelnieniem klina na ciśnienie nominalne 1,0 MPa. W tym celu należy wykorzystać istniejącą zasuwę zlokalizowaną w pasie drogowym, zamontowaną na przyłączu doprowadzonym do granicy nieruchomości. Na każdym odejściu instalacji zewnętrznej wody do budynku, projektuje się zasuwę odcinającą ze skrzynką uliczną zlokalizowaną w chodniku lub na terenie zielonym w obrębie posesji. W przypadku usytuowania zasuwy na terenie zielonym, należy obudować ją płyta zbrojoną z betonu B-15 o powierzchni min. 0,8m 2 i grubości min. 15cm, ze zbrojeniem Ø10mm. Studnia wodomierzowa W celu opomiarowania wody bytowej dla budynków należy zastosować jedną studnię wodomierzową SW z kręgów betonowych Ø2000 mm z zamontowanym w niej zestawem wodomierzowym Woda dla celów zewnętrznego gaszenia pożaru Na sieci wodociągowej w ul. Słowackiego zamontowany jest hydrant pożarowy zewnętrzny DN80, jednak w odległości od budynków znacznie przekraczającej wymagane 75 m. Dla celów zewnętrznego gaszenia pożaru budynków, na instalacji zewnętrznej wody o średnicy DN 100 mm, nabudowany będzie jeden nadziemny hydrant zewnętrzny, zlokalizowany na terenie zielonym, w odległości 29,74 m od najbliższego budynku i 38,48 m od najdalszego budynku. Projektowany hydrant nadziemny HP-80 o średnicy DN 80 mm, powinien zapewnić wydatek wody ppoż. w ilości 10 dm 3 /s przy ciśnieniu min. 0,2 MPa. Odległość między hydrantem a zasuwą hydrantową musi wynosić minimum 0,8 m. Miejsce usytuowania hydrantu należy oznakować znakami zgodnymi z Polskimi Normami wraz z podaniem na znaku dodatkowym wielkości charakterystycznych hydrantu Str 5/W

6 5.3. Zapotrzebowanie wody dla celów bytowo-gospodarczych W oparciu o Rozporządzenie Ministra Infrastruktury z dnia 14 stycznia 2002 r. w sprawie określenia przeciętnych norm zużycia wody, zapotrzebowanie wody dla celów socjalno-bytowych przyjmuje się równe 160 dm 3 /M/db oraz współczynniki nierównomierności rozbioru wody N d =1,2, N h =1,6. Łączna ilość mieszkań wynosi 13 3=39. Ilość osób zamieszkałych na stałe szacowana jest na 39 3= 117. Q śr.d = 160dm 3 /d 117 = dm 3 /d = 18,72 m 3 /d Q max. d = Q śr.d N d = ,2 = dm 3 /d = 22,46 m 3 /d Q śr. h = Q śr.d /18 = /18 = dm 3 /h = 1,04 m 3 /h Q max.h = Q śr.h N h = ,6 = dm 3 /h = 1,66 m 3 /h Sekundowe zapotrzebowanie wody Dla 1 budynku Nazwa Przyboru Przepływ dla przyboru Ilość przyborów Przepływ woda zimna Przepływ woda ciepła q n[dm 3 /s] szt. q n[dm 3 /s] q n[dm 3 /s] umywalki 0, ,73 2,73 zlewy 0, ,73 2,73 miski ustępowe 0, ,07 wanny(prysznice) 0, ,85 5,85 polewaczki 0,30 3 2,7 zmywarka 0, ,85 pralka 0, ,75 Łącznie 34,68 11,31 Σq n= 15,33 Q obl= 2,19 dm 3 /s dla Σq n<20dm3/s Q obl= 7,88 m 3 /h Dla 3 budynków Nazwa Przyboru Przepływ dla przyboru Ilość przyborów Przepływ woda zimna Przepływ woda ciepła q n[dm 3 /s] szt. q n[dm 3 /s] q n[dm 3 /s] umywalki 0, ,73 2,73 zlewy 0, ,73 2,73 miski ustępowe 0, ,07 wanny(prysznice) 0, ,85 5,85 polewaczki 0,30 9 2,7 zmywarka 0, ,85 pralka 0, ,75 Łącznie 34,68 11,31 Σq n= 45,99 Q obl= 3,10 dm 3 /s dla Σq n>20dm3/s Q obl= 11,15 m 3 /h Str 6/W

7 5.4. Dobór wodomierzy Studnia wodomierzowa SW przyłącze W celu rozliczeń zużycia wody z przedsiębiorstwem wodociągowym PWiK Sp z o.o. w Radzyminie, projektuje się jeden wodomierz na cele opomiarowania wody bytowo-gospodarczej, zamontowany w studni wodomierzowej SW. Wodomierz na cele bytowe Zapotrzebowanie wody na cele bytowe: q s = 3,10 dm 3 /s = 11,15 m 3 /h ( 3 budynki) Q w = 2 q = 2 11,15 = 22,3 m 3 /h Dobrano wodomierz jednostrumieniowy klasy R160 (klasa C ) Q n = 15 m 3 /h, DN 50mm, (np. AQUILA V3 DN50 firmy Mirometr): - nominalny strumień objętości 15 m 3 /h, - średnica nominalna DN 50 mm, - maksymalny strumień objętości 30 m 3 /h, - pośredni strumień objętości 0,225 m 3 /h, - długość zabudowy 270mm - możliwość odczytu elektronicznego Sprawdzenie doboru zgodnie z normą PN-92/B-01706: Instalacje wodociągowe. Wymagania w projektowaniu : Q = 11,15 m 3 /h 30 m 3 /h : 2 = 15 m 3 /h wodomierz dobrano prawidłowo. Wodomierz montować w pozycji poziomej z liczydłem skierowanym ku górze. Za wodomierzem i zaworem odcinającym od strony instalacji zewnętrznej projektuje się zamontowanie zaworu antyskażeniowego typu EA453 o średnicy DN 50 mm. Zgodnie z wytycznymi PWiK Sp. z o.o. w Radzyminie, ze względu na położenie projektowanego hydrantu zewnętrznego na działce inwestorskiej na terenie gminnym odstępuje się od opomiarowania wody na cele zewnętrznego gaszenia pożaru. Podwodomierze w budynkach instalacja zewnętrzna Dla celów rozliczeń wewnętrznych Inwestora projektuje się podwodo mierze w każdym z budynków. Zapotrzebowanie wody na cele bytowe: q = 2,19 dm 3 /s = 7,88 m 3 /h ( 1 budynek) Przepływ obliczeniowy podwodomierza: Q w = 2 q = 2 7,88 = 15,76 m 3 /h Dobrano dla każdego budynku wodomierz jednostrumieniowy klasy R160 (klasa C ) Q 3 = 16 m 3 /h, DN40mm - ciągły strumień objętości 16 m 3 /h, Str 7/W

8 - średnica nominalna DN 40 mm, - maksymalny strumień objętości 20 m 3 /h, - pośredni strumień objętości 0,16 dm 3 /h, - długość zabudowy 440 mm Sprawdzenie doboru zgodnie z normą PN-92/B-01706: Instalacje wodociągowe. Wymagania w projektowaniu : Q = 7,88 m 3 /h 20 m 3 /h : 2 = 10 m 3 /h wodomierz dobrano prawidłowo. Wodomierz montować w pozycji poziomej z liczydłem skierowanym ku górze. Za wodomierzem i zaworem odcinającym od strony instalacji wewnętrznej projektuje się zamontowanie zaworu antyskażeniowego typu EA251 o średnicy DN 40 mm Wymagane ciśnienie dyspozycyjne w sieci wodociągowej Określenie niezbędnego ciśnienia wody bytowej w wodociągu miejskim 1. Strata ciśnienia na przyłączu i inst. zewn. 2,0 2. Strata ciśnienia na wodomierzu 1,0 3. Strata ciśnienia zaworze antyskażeniowym 0,7 4. Strata ciśnienia w instalacji wewnętrznej 6,0 5. Minimalne ciśnienie na wypływie 10,0 6. Geometryczna wysokość od osi wodociągu do najwyżej położonego punktu czerpalnego 9,95 Razem 29,65 m H 2 O Określenie niezbędnego ciśnienia wody p.poż w wodociągu miejskim 1. Strata ciśnienia na przyłączu 2,5 2. Strata ciśnienia na wodomierzu 1,0 3. Strata ciśnienia na zaworze antyskażeniowym 0,5 5. Minimalne ciśnienie na wypływie 20,0 6. Geometryczna wysokość od osi wodociągu do najwyżej położonego punktu czerpalnego 3,65 Razem 27,65 m H 2 O Zgodnie z informacją PWiK Sp z o.o. w Radzyminie, ciśnienie w sieci wodociągowej w miejscu włączenia wynosi ok. 38 m H 2 O. Zapewniane ciśnienie w sieci jest wystarczające dla omawianej inwestycji. 6. Wytyczne wykonania i organizacji inwestycji 6.1. Zakres prac przygotowawczych Przed przystąpieniem do budowy projektowanych przewodów należy przygotować teren pod budowę: - wytyczyć w terenie oś projektowanych sieci, - doprowadzić energię do placu budowy, Str 8/W

9 - zabezpieczyć istniejący drzewostan, - ustawić znaki ostrzegawcze i barierki zabezpieczające Roboty ziemne Rurociągi projektuje się wykonywać w wykopie wąskoprzestrzennym zabezpieczonym poprzez szalowanie. Roboty ziemne w miejscach kolizji z istniejącym uzbrojeniem podziemnym, w pobliżu słupów energetycznych oraz w pobliżu istniejących drzew należy wykonywać ręcznie. Urobek należy składować po jednej stronie wykopu w odległości co najmniej 1,0 m. od jego krawędzi poza jezdniami. Rurociągi należy układać na podsypce piaskowej o grubości min. 15 cm z wyprofilowaniem podłoża pod rurę w obrębie kąta 90 o. Zasyp przewodu w wykopie składa się z dwóch warstw: - warstwy ochronnej o wys. 30 cm ponad wierzch przewodu - warstwy do powierzchni terenu Zasyp rurociągu przeprowadza się w trzech etapach: - wykonanie warstwy ochronnej rurociągu z wyłączeniem odcinków połączeń rur - po próbie szczelności wykonania warstwy ochronnej w miejscach połączeń rurociągu - zasyp wykopu do powierzchni terenu. Warstwę ochronną należy wykonywać ręcznie piaskami średnioziarnistymi bez grud i kamieni, ze starannym ubiciem warstwami o grubości do 1/3 średnicy rury z obu stron przewodu. Najistotniejsze jest zagęszczenie gruntu w tzw. pachach przewodu. Dalszą zasypkę do poziomu terenu można wykonywać mechanicznie zagęszczając grunt warstwami co 20 cm. Zasypkę wykonać na całej długości przewodu z piasku średniego lub pospółki. Współczynnik zagęszczenia gruntu powinien być nie mniejszy niż 0,97.W obrębie dróg należy całkowicie wymienić grunt na piasek, współczynnik zagęszczenia gruntu powinien wynosić 1,0. W trakcie wykonawstwa wykopów należy umożliwić przejazd pojazdów mechanicznych i dojścia osób do sąsiednich posesji. Wykopy należy zabezpieczyć poprzez ustawienie znaków ostrzegawczych i barierek zabezpieczających, odpowiednio oświetlonych w godzinach nocnych Odwodnienie wykopów Z uwagi na występowanie wierzchniej warstwy nasypów niebudowlanych z gruzem i innymi odpadami, które istotnie mogą ograniczyć zapuszczenie i właściwe rozmieszczenie igłofiltrów, a także dla zmniejszenia wielkości odwodnień, projektuje się dwuetapowe wykonanie każdego wykopu i instalacji odwodnienia. - etap 1- wykonanie wykopu wstępnego, zagłębionego ok. 0,5 m ponad lustrem wody gruntowej, - etap 2 instalacja igłofiltrów. Str 9/W

10 6.4. Roboty montażowe Układanie sieci wodociągowych Klucz zasuwy na przyłączu wodociągowym umieścić w skrzynce ulicznej. Wejście sieci do budynku należy wykonać pod płytą podłogową. Przejście rury przez posadzkę wykonać jako szczelne w tulei osłonowej. Przewód wodociągowy należy montować w uprzednio przygotowanym i zabezpieczonym wykopie. Rurociągi należy układać na podsypce piaskowej o grubości min. 15 cm z wyprofilowaniem podłoża pod rurę w obrębie kąta 90 o. W miejscach gdzie grunt jest niestabilny, nienośny oraz gdy z innych powodów nie można osiągnąć wymaganego zagęszczenia należy wykonać podbudowę z piasku stabilizowanego cementem. Nad rurociągiem należy ułożyć taśmę ostrzegawczą z wkładką aluminiową galwanicznie połączoną z zasuwą. Wodociąg należy wykonywać zgodnie z Warunkami technicznymi wykonania i odbioru robót oraz przepisami bhp. Próba szczelności, dezynfekcja i płukanie wodociągu Przed poddaniem wodociągu próbie na ciśnienie hydrauliczne należy wykonać punkty oporowe i podporowe na długości rurociągu a wykop zasypać do 1/2 średnicy rury. Próby wykonać na szczelność i ciśnienie. Ciśnienie próbne 1,5 roboczego, tj. do 1,0 MPa. W czasie próby szczelności spadek ciśnienia nie może wystąpić w czasie 30 min. Przed oddaniem rurociągu do użytku należy przeprowadzić dezynfekcję przy pomocy wapna chlorowanego CaOCL 2 rozpuszczonego w wodzie w ilości mg na 1 m 3 wody. Roztwór wprowadzić do rurociągu na czas 40 godz. po czym należy wodę chlorowaną wypuścić z rurociągu, a następnie rurociąg przepłukać wodą wodociągową. Wodę po dezynfekcji należy odprowadzić do kanalizacji sanitarnej. Prędkość przepływu wody w przewodzie w czasie płukania nie powinna być mniejsza niż 1,0 m/s. Płukanie wykonać dwukrotnie, tj. po próbie szczelności i po dezynfekcji. Całkowita ilość wody do płukania powinna wynosić 10-krotną ilość wymian wody w rurociągu Zabezpieczenie antykorozyjne Rury wodociągowe i kanalizacyjne z PE i PVC nie wymagają dodatkowego zabezpieczenia antykorozyjnego. Rury wodociągowe i kształtki żeliwne zabezpieczone są przed korozją powłoką ochronną w czasie ich produkcji. W przypadku uszkodzenia powłoki, miejsca uszkodzone należy dokładnie oczyścić i zabezpieczyć ponownie przez dwukrotne posmarowanie asfaltem na gorąco. Studnie betonowe zabezpieczyć dwiema warstwami Abizolu. 7. Uwagi ogólne - Wszystkie przejścia rur przez ściany zewnętrzne oraz posadzki budynku i studnie betonowe wykonać jako szczelne. - Obliczenia sprawdzające wytrzymałości rur można będzie przeprowadzać po ostatecznym wyborze producenta. Czynność tę zobowiązany jest wykonać nieodpłatnie producent. Str 10/W

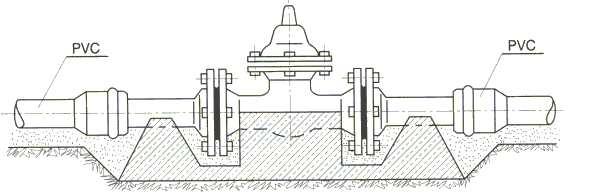

11 - Trasy sieci powinny być wytyczone zgodnie z projektem przez uprawnionego geodetę. - Całość prac wykonywać ściśle wg zaleceń zawartych w Warunkach technicznych wykonania i odbioru rurociągów z tworzyw sztucznych Warszawa 1994 r. oraz w Warunkach technicznych wykonania i odbioru robót budowlano-montażowych cz. II - Instalacje sanitarne i przemysłowe Warszawa 1988 r. - Wykonawstwo należy prowadzić zgodnie z normami: PN-81/B ; BN-82/ ; BN-78/ ; BN-62/ ; BN-83/ , w powiązaniu z PN-86/B Bloki oporowe i podporowe stosować tam, gdzie wymagane: przy końcówkach, odgałęzieniach, pod zasuwami i hydrantami, w przypadku zmiany kierunku, przy kształtach przewodów z tworzyw sztucznych, zgodnie z BN-81/ oraz BN-81/ UWAGA: DOPUSZCZA SIĘ STOSOWANIE MATERIAŁÓW INNYCH PRODUCENTÓW O PARAMETRACH TECHNICZNYCH NIE GORSZYCH LUB RÓWNOWAŻNYCH DO PODANYCH W PROJEKCIE, SPEŁNIAJĄCE APROBATY TECHNICZNE I OBOWIĄZUJĄCE NORMY. 8. Współrzędne punktów charakterystycznych przyłącza PRZYŁĄCZE WODOCIĄGOWE: X Y W1 X= Y= W2 X= Y= SW X= Y= HP80 X= Y= INSTALACJA ZEWNĘTRZNA WODOCIĄGOWA X Y W3 X= Y= W4 X= Y= W5 X= Y= W6 X= Y= W7 X= Y= W8 X= Y= PROJEKTANT mgr inż. Adolf Gruszkiewicz Str 11/W
