PROGRAM FUNKCJONALNO-UŻYTKOWY

Transkrypt

1 ZAŁĄCZNIK NR 10 Zadanie: Adres: Nazwy i kody: kod wiodący: uzupełniające: PROGRAM FUNKCJONALNO-UŻYTKOWY Budowa placu zabaw przy ul. Szarych Szeregów Skierniewice ul. Szarych Szeregów Obręb geodezyjny: 2 działka nr ew.: 586/1, 1193, Usługi architektoniczne i podobne Roboty w zakresie kształtowania placów zabaw Roboty budowlane, budowa infrastruktury sportowej Usługi projektowania architektonicznego Usługi inżynieryjne w zakresie projektowania Roboty budowlane w zakresie obiektów wypoczynkowych Wyrównywanie nawierzchni placów zabaw dla dzieci Wyposażenie placów zabaw Montaż i wznoszenie gotowych konstrukcji Roboty w zakresie kształtowania terenów zielonych Roboty w zakresie zagospodarowania terenu Miasto Skierniewice Zamawiający: Adres: Skierniewice ul.rynek 1 Skierniewice, czerwiec 2017 r.

2 SPIS ZAWARTOŚCI OPRACOWANIA I. Program funkcjonalno-użytkowy - część opisowa 1. Opis ogólny przedmiotu zamówienia 1.1. Przedmiot zamówienia 1.2. Zakres zamierzenia inwestycji 1.3. Charakterystyczne parametry 1.4. Ogólne właściwości funkcjonalno-użytkowe 1.5. Uwarunkowania wykonania przedmiotu zamówienia 1.6. Opis stanu istniejącego 2. Opis wymagań Zamawiającego w stosunku do przedmiotu zamówienia 2.1. Wymagania dotyczące sporządzenia dokumentacji projektowej II. Część informacyjna 1. Informacje ogólne 2. Dokumenty potwierdzające zgodność zamierzenia z wymogami prawa 2.1. Przepisy prawne i normy 2.2. Zgodność z polityką lokalną III. Załączniki 1. Warunki techniczne przyłączenia do sieci kanalizacji deszczowej SSM 2. Lokalizacja wyposażenia 3. Wyposażenie placu zabaw

3 I. PROGRAM FUNKCJONALNO-UŻYTKOWY - CZĘŚĆ OPISOWA 1. Opis ogólny przedmiotu zamówienia 1.1. Przedmiot zamówienia Przedmiotem zamówienia jest projekt budowlany dla zadania inwestycyjnego pt: Budowa placu zabaw przy ul. Szarych Szeregów. Lokalizacji przedmiotu zamówienia obejmuje fragment działki nr ew. 586/1 położonej na oś. Widok, pomiędzy ulicą Szarych Szeregów i ulicą Wańkowicza. Przewiduje się rozbiórkę istniejącego placu zabaw i zaprojektowanie nowego placu z wyodrębnionymi strefami dla poszczególnych grup wiekowych dzieci a także z uwzględnieniem potrzeb dzieci niepełnosprawnych. Program obejmuje przygotowanie dokumentacji projektowej dot. urządzenia terenów rekreacji aktywnej oraz realizację całego zamierzenia inwestycyjnego na terenie części działki nr 586/1 przy ul. Szarych Szeregów z uwzględnieniem niezbędnej infrastruktury technicznej (odwodnienie terenu dz.nr 586/1 i 1193). Granice terenu objętego programem wg oznaczeń w załączniku nr 2. Wszelkie wskazania i propozycje rozwiązań zawarte w niniejszym opracowaniu stanowią minimalne wymagania jakościowe i funkcjonalne, należy je traktować, jako sugestie Inwestora, które wyłącznie za jego zgodą mogą być przez Projektanta modyfikowane w ostatecznych rozwiązaniach projektowych. Projekt zagospodarowania placu zabaw powinien mieć charakter ekologiczny. Dokumentację projektową należy przedłożyć Inwestorowi do akceptacji. Uzgodnienia nie mogą wymuszać podniesienia standardu określonego niniejszym programem użytkowym. Prace projektowe muszą być wykonane zgodnie z wymaganiami obowiązujących polskich przepisów, norm, instrukcji i technicznych warunków wykonania robót. Wykonawca nie jest zwolniony od stosowania nieujętych w niniejszym opracowaniu obowiązujących aktów prawnych, norm i instrukcji Zakres zamierzenia inwestycyjnego W ramach zamierzenia, Wykonawca powinien, zgodnie z przedmiotowym programem, wykonać projekt placu zabaw dla dzieci a także część rekreacyjno sportową przeznaczoną dla młodzieży powyżej 14 roku życia wraz z częścią parkowo - ogrodową, zachowując niezbędne standardy i normy przewidziane dla: -urządzeń zabawowych, które zostaną zainstalowane w ramach realizacji objętych programem zadań tj. w zakresie ich zgodności z Polskimi Normami oraz zasadami i warunkami bezpieczeństwa, okresu ich gwarancji oraz materiałów, z jakich są wykonane, - wymiarów i rodzaju nawierzchni, na której ten sprzęt i urządzenia zostaną zainstalowane, jej rodzaju oraz charakterystyki amortyzacji upadku, z zachowaniem wymagań określonych w niniejszym programie funkcjonalno - użytkowym, polegających w szczególności na: - demontażu starych urządzeń zabawowych i wyposażenia placu zabaw - wykonaniu placu zabaw, części rekreacyjno - sportowej i parkowo - ogrodowej o powierzchni ok m2, w miejscu istniejącego placu zabaw,

4 - odwodnieniu powierzchniowego terenów rekreacyjnych objętych programem, - ukształtowaniu placu zabaw o charakterze integracyjnym z odpowiednim doborem wyposażenia tak, aby mogło ono służyć dzieciom należącym do rożnych grup wiekowych i rożnym stopniu sprawności fizycznej lub intelektualnej, - wykonaniu nawierzchni utwardzonych w zakresie niezbędnym dla funkcjonowania terenu zgodnie z wymaganiami opisanymi w programie, - wykonaniu ogrodzenia placu zabaw, - montażu niezbędnego wyposażenia dodatkowego (ławki, kosze na śmieci) - urządzeniu terenów zielonych, z uwzględnieniem istniejącej zieleni wysokiej, 1.3. Charakterystyczne parametry zamierzenia Ogólna powierzchnia terenów rekreacyjnych objęta opracowaniem : - teren lokalizacji urządzeń i wyposażenia, oznaczony w załączniku nr 2, obejmujący znaczną część urządzeń już istniejących oraz wszystkich projektowanych w ramach programu - ok.1250m Szacunkowa powierzchnia ustalona dla poszczególnych stref funkcjonalnych wyodrębnionych w granicach terenu lokalizacji urządzeń i wyposażenia Plac zabaw ok.1250m2, w tym: - plac dla dzieci młodszych ok.580m2 - plac dla dzieci starszych ok.600m2 - strefa lokalizacji zabawek przeznaczonych dla dzieci niepełnosprawnych na wózkach (część wymagająca zabezpieczenia) ok.70m Wyposażenie podstawowe wg załączników nr 3, 3a Wyposażenie uzupełniające - tablice informacyjne - ławki z oparciem 2 szt. ławki bez oparcia 3 szt. - kosze na śmieci 5 szt Ogólne właściwości funkcjonalno-użytkowe montowanego wyposażenia Zasady kształtowania placu zabaw, części rekreacyjno - sportowej i parkowo - ogrodowej oraz wymagania dot. zastosowanych urządzeń i wyposażenia: Plac zabaw Ogólne warunki realizacji placu zabaw Należy zaprojektować integracyjny plac zabaw z wyodrębnionymi strefami dedykowanymi dla poszczególnych grup wiekowych, w sposób uwzględniający również potrzeby dzieci niepełnosprawnych ruchowo i intelektualnie. Spis zabawek przeznaczonych do montażu zawiera załącznik nr 3, preferowaną przez Inwestora formę urządzeń i zestawów zabawowych, w tym ilość i charakter elementów funkcjonalnych, prezentuje załącznik nr 3A. W strefie przeznaczonej dla dzieci młodszych w wieku 2-6 lat należy umieścić zabawki przeznaczone przede wszystkim dla tej grupy wiekowej, w tym min.: piaskownicę, bujaki-sprężynowce, huśtawkę łańcuchową wyposażoną w siedziska kubełkowe ( huśtawka podwójna ), zestaw zabawowy ze zjeżdżalnią oraz elementy stacjonarne i Zabawki tej grupy wiekowej

5 należy częściowo oddzielić od pozostałej części placu niewielkim ogrodzeniem z zachowaniem możliwości swobodnego przemieszczania w strefach możliwych do wizualnego kontrolowania przez osoby opiekujące się dziećmi. Dla dzieci starszych w wieku 7-12 lat przewiduje się montaż zabawek zachęcających do aktywności ruchowej. Dla tej grupy dzieci programuje się min.: zestawy gimnastyczne, wspinaczkowe, wielofunkcyjny zestaw zabawowy statek oraz karuzele, huśtawkę łańcuchową podwójną z siedziskami gumowymi wzmocnionymi. Zabawki dedykowane dla obu grup wiekowych powinny zostać umieszczone na granicy obu stref. Specjalnie dla dzieci z dysfunkcją ruchu przeznaczone są min. huśtawki: pojedyncza typu gniazdo oraz specjalna dla dzieci na wózkach. Ze względu na bezpieczeństwo, huśtawka dla dzieci na wózkach powinna znajdować się w strefie zabezpieczonej przed gwałtownym wtargnięciem bawiących się dzieci w rejon pracy urządzenia. Całość placu zabaw powinna zostać ogrodzona, wejścia na plac ( 3 szt. po jednym dla każdej ze stref.) chronione przez bramki typu dog-stop Ogólne wytyczne lokalizacji urządzeń: Urządzenia należy rozmieścić zgodnie z zatwierdzonym przez Inwestora projektem zagospodarowania terenu. Przed montażem, wszystkie elementy należy rozmieścić na terenie przeznaczonym na zabudowę w taki sposób, aby utrzymane były odpowiednie odległości pomiędzy zabawkami, zapewniające zachowanie stref bezpieczeństwa ( forma i wielkość strefy bezpieczeństwa każdego z urządzeń jest podana w instrukcji użytkowania dostarczonej przez producenta urządzeń). Należy zwrócić szczególną uwagę na strefy bezpieczeństwa tych urządzeń, w których występuje ruch wymuszony (huśtawki, karuzele, zjeżdżalnie, itp.) strefy tych urządzeń nie mogą na siebie zachodzić. Ewentualne nakładanie stref musi być zgodne z wymaganiami norm PN-EN Wyposażenie podstawowe placu zabaw - wymagania ogólne - konstrukcja nośna z impregnowanego drewna klejonego, lub mieszana z drewna klejonego z elementami stalowymi z profili zamkniętych, wybrane urządzenia zabawowe wg opisu o konstrukcji metalowej wykonanej z profili stalowych zamkniętych, - urządzenia montowane w gruncie poprzez betonowanie, konstrukcja osadzona z użyciem kotew stalowych ocynkowanych, - fundamenty betonowe wg zaleceń producenta, poziom posadowienia min. 1,00m ppt., wierzch fundamentu nie wyżej niż 0,20m ppt, za dostosowanie konstrukcji do warunków lokalnych odpowiada Wykonawca; - śruby, nakrętki, podkładki ze stali nierdzewnej, - połączenia elementów urządzenia zamaskowane zaślepkami w celu zabezpieczenia przed odkręceniem lub uszkodzeniem, - elementy metalowe z profili zamkniętych: ze stali nierdzewnej polerowanej lub zabezpieczone antykorozyjnie pokryte proszkowo dwoma warstwami farby zapewniającej połysk i gładkość, odporne na działanie warunków atmosferycznych i akty wandalizmu. - słupki pionowe zabezpieczone od góry kapturkami z tworzyw sztucznych, - elementy ruchome, łożyska - zamknięte, bezobsługowe, - podesty z płyt antypoślizgowych PE, - obudowy z płyt HDPE,

6 - ślizgi z laminatu z bokami z polietylenu za zgodą Inwestora dopuszcza się stosowanie ślizgu ze stali nierdzewnej, - siatki wspinaczkowe z lin z rdzeniem stalowym i oplotem z włókien poliestrowych, łączonych kulami węzłowymi, - poręcze, barierki ze stali nierdzewnej polerowanej, - pochwyty z tworzyw sztucznych, mrozoodporne, - zabawki muszą pochodzić z oferty jednego producenta, - wszystkie elementy z tworzyw sztucznych muszą być odporne na promieniowanie UV, Dobór zestawu barw musi odbywać się w porozumieniu z Zamawiającym. Zamawiający wymaga dostarczenia kart technicznych oraz certyfikatów proponowanych urządzeń wraz ze złożoną ofertą i nie później niż w wyznaczonym terminie składania ofert Wyposażenie uzupełniające placu zabaw - wymagania ogólne - Ławka wandaloodporna : z oparciem 2 szt. i bez oparcia 2 szt. wymiary orientacyjne: 0,50x1,80m, wysokość siedziska cm rama/wsporniki siedziska stalowe z profili zamkniętych, konstrukcja zabezpieczona antykorozyjnie, malowana proszkowo listwy siedziska z drewna liściastego 40mm impregnowane i lakierowane mocowanie kotwami do podłoża lub poprzez zabetonowanie - Kosz na śmieci metalowy z daszkiem 4 szt. wysokość kosza ok cm, konstrukcja nośna: rura montażowa o średnicy 40mm, korpus: wys cm, o cm, blacha perforowana gr.. 2 mm, elementy metalowe ocynkowane i malowane proszkowo mocowanie w gruncie poprzez zabetonowanie - Tablica informacyjna Tablica czytelna, wymiar minimalny 50x70cm Konstrukcja i forma tablicy determinowana wybraną linią stylistyczną urządzeń placu (wyposażenie i tablica tego z tego samego zestawu) Ogrodzenie - Ogrodzenie istniejące do remontu i ponownego wykorzystania. Słupki oczyścić, zabezpieczyć i przemalować 2x emalią do metalu, Przęsła należy zdemontować, dokonać niezbędnych napraw, wypiaskować, zabezpieczyć antykorozyjnie i malować proszkowo. Ponownie zmontować dostosowując do potrzeb nowego projektu. - Ogrodzenie projektowane formą dostosować do istniejącego: wysokość ogrodzenia do 90cm konstrukcja metalowa z profili zamkniętych, bez ostrych krawędzi, furtka typu dog stop, o szer. min. 1,00m konstrukcja słupków i paneli zabezpieczona antykorozyjnie, malowana proszkowo, Nawierzchnie bezpieczne placu zabaw Przewidywana maksymalna wysokość swobodnego upadku dla urządzeń zabawowych (z wyjątkiem linarium) nie przekracza 150cm. Dla linariów należy przyjąć ją zgodnie ze wskazaniem producenta (przewidywana WSUok.2,00m). Przyjmuje się dla potrzeb projektowanego placu nawierzchnie bezpieczne: - dla urządzeń o WSU do 90cm: darń - dla urządzeń o WSU od 90 do 150cm: żwir - dla urządzeń o WSU > 150cm: żwir lub nawierzchnia syntetyczna grubość warstwy amortyzującej zależny od WSU przyjmować zgodnie z normą,

7 1.4.2.Nawierzchnie utwardzone Nawierzchnia z kostki bezfazowej dot.: nawierzchni w strefach wejściowych na plac zabaw, - istniejący grunt rodzimy dogęszczony powierzchniowo do ls=0,75; - kruszywo łamane 0,075-4 mm, warstwa gr.5 cm; - kruszywo łamane 20-31,5 mm, warstwa gr.10 cm; - podsypka cem.-piaskowa gr 4 cm; - kostka betonowa bezfazowa o uszlachetnionej nawierzchni mineralnej; Nawierzchnia mineralna typu Hanse Grand dot.: nawierzchni ścieżek na placu zabaw, oraz strefy bezpieczeństwa dla huśtawki dla dzieci na wózkach dla niepełnosprawnych. - istniejący grunt rodzimy dogęszczony powierzchniowo do ls=0,75; - kruszywo łamane mm, warstwa gr.12 cm; - Hanse Mineral, warstwa dynamiczna 0-16mm, warstwa gr. 5cm - Hanse Grand, nawierzchnia mineralna 0-8mm, warstwa gr. 3cm Dopuszcza się stosowanie innych nawierzchnio podobnych cechach użytkowych i technicznych dostępnych dla dzieci poruszających się na wózkach Projektowanie i utrzymanie terenów zielonych W ramach zadania przewiduje się utrzymanie i pielęgnację istniejącej zieleni, oraz odtworzenie nawierzchni trawiastej po przeprowadzeniu robót związanych z odwodnieniem terenu, wykonaniem nawierzchni utwardzonych oraz robot montażowych Uwarunkowania wykonania przedmiotu zamówienia Zadanie realizowane będzie w ramach tzw. Budżetu obywatelskiego, proces projektowania wymaga uwzględnienia wynikającego z tego ograniczeń finansowych Opis stanu istniejącego Objęte programem funkcjonalnym zamierzenie inwestycyjne polegające na modernizacji i rozbudowie terenów rekreacyjnych zlokalizowanych na os. Widok realizowane będzie w ramach terenów zielonych zlokalizowanych przy ul.szarych Szeregów. Całość zamierzenia dotyczy części działki nr 586/1, na której znajdują się siłownia plenerowa i plac zabaw. Teren jest w całości urządzony jako teren zielony z istniejącym systemem ciągów pieszych i urządzonych miejsc wypoczynku. W sąsiedztwie znajdują się tereny zabudowy wielorodzinnej, od strony północnej granica działki nr 586/1 graniczy z pasem drogowym ul.szarych Szeregów. W granicach terenu objętym programem istnieje stary plac zabaw przewidziany do likwidacji. Ze względu na trudne warunki geologiczne i problem pojawiającej się okresowo podniesionego lustra wody gruntowej zaleca się wykonanie odwodnienia terenu. W sąsiedztwie realizowanego zadania znajduje się sieć kanalizacji deszczowej należącej do SSM. Włączenie systemu odwodnienia powierzchniowego do tej sieci wymaga uwzględnienia w projekcie zagospodarowania części terenu działki nr 1193, należącej do SSM. Granice terenu objętego programem wg oznaczeń w załączniku nr 2.

8 2. Wymagania dotyczące sporządzenia dokumentacji projektowej. Forma i zakres Dokumentacji Projektowej musi spełniać wymogi Rozporządzenia Ministra Infrastruktury z dnia 2 września 2003 r. w sprawie szczegółowego zakresu i formy projektu budowlanego (Dz. U z późniejszymi zmianami). Dokumentacja projektowa winna uzyskać zatwierdzenie Zamawiającego w zakresie przyjętych i zastosowanych rozwiązań technicznych. Dokumentacja będzie przekazywana Zamawiającemu w wersji papierowej i elektronicznej Wymagania ogólne dotyczące Dokumentacji Projektowej Dokumentacja projektowa powinna być opracowana zgodnie z odpowiednimi przepisami prawa budowlanego, Polskimi Normami, zasadami wiedzy technicznej, wymaganiami technicznymi Zamawiającego i potrzebami sprawnego przeprowadzenia procesu inwestycyjnego. Dane wyjściowe stanowiące podstawę opracowania dokumentacji projektowej powinny być kompletne, rzetelne i mieć oparcie w odpowiednich dokumentach zamieszczonych w części informacyjnej niniejszego PFU lub przekazanych przez Zamawiającego. Zakres i treść dokumentacji projektowej powinna być dostosowana do specyfiki i charakteru oraz stopnia skomplikowania robot budowlanych Stadia dokumentacji projektowej - Projekt zagospodarowania terenu - Projekt architektoniczno-budowlany ( komplet projektów branżowych) - Projekt wykonawczy obejmujący: szczegółowy plan lokalizacji urządzeń, wyposażenia oraz kształtowania stref bezpieczeństwa i nawierzchni utwardzonych - Specyfikacja techniczna wykonania i odbioru robot - Przedmiar robot - Kosztorys inwestorski - Inne opracowania i uzgodnienia nie ujęte w zestawieniu a niezbędne do złożenia zgłoszenia robot i uzyskania odpowiednich pozwoleń - Dokumentacja powykonawcza II. Część informacyjna 1. Informacje ogólne Zamawiający posiada prawo do dysponowania nieruchomością na cele budowlane. Wszelkie działania związane z przygotowaniem dokumentacji projektowej jej sprawdzeniem i uzgadnianiem leży po stronie Wykonawcy. Wykonawca jest zobowiązany w zakresie niezbędnym dla realizacji zamierzenia uzyskać wszystkie wymagane prawem uzgodnienia, pozwolenia oraz stosownie do wymagań PB dokonać zgłoszenia programowanych robot budowlanych. 2. Dokumenty potwierdzające zgodność zamierzenia z wymogami prawa 2.1.Przepisy prawne i normy Dokumentacja projektowa winna być wykonana zgodnie z następującymi przepisami:

9 - Rozporządzenie Ministra Infrastruktury z dnia 3 lipca 2003 roku w sprawie szczegółowego zakresu i formy projektu budowlanego; - Rozporządzenie Ministra Infrastruktury z dnia 2 września 2004 r. w sprawie szczegółowego zakresu i formy dokumentacji projektowej, specyfikacji technicznych wykonania i odbioru robot budowlanych oraz programu funkcjonalno-użytkowego; - Rozporządzenie Ministra Infrastruktury z dnia 18 maja 2004 r. w sprawie określenia metod i podstaw sporządzania kosztorysu inwestorskiego, obliczania planowanych kosztów prac projektowych oraz planowanych kosztów robot budowlanych określonych w programie funkcjonalno-użytkowym; - Ustawa z dnia 7 lipca 1994 r.- prawo budowlane; - Ustawa z dnia 12 września 2002 r. o normalizacji (Dz. U. z 2002 r., Nr 169, poz. 1386); - Ustawa z dnia 16 kwietnia 2004r. o wyrobach budowlanych (Dz. U. z 2004 r., nr 92 poz. 881); - Ustawa z dnia 27 kwietnia 2001 r. o odpadach; - Ustawa z dnia 27 kwietnia 2001 r. prawo ochrony środowiska; - Rozporządzenie Ministra Infrastruktury z dnia 15 stycznia 2002 r. w sprawie aprobat i kryteriów technicznych oraz jednostkowego stosowania wyrobów budowlanych; - Rozporządzenie Ministra Infrastruktury z dnia 2 grudnia 2002 r. w sprawie systemów oceny zgodności wyrobów budowlanych oraz sposobu ich oznaczania znakowaniem CE. - Rozporządzenie Ministra Infrastruktury z dnia 26 czerwca 2002 r. sprawie dziennika budowy, montażu i rozbiórki, tablicy informacyjnej oraz ogłoszenia zawierającego dane dotyczące bezpieczeństwa pracy i ochrony zdrowia. - Rozporządzenie Ministra Infrastruktury z dnia 6 lutego 2003 r. w sprawie bezpieczeństwa i higieny pracy podczas wykonywania robot budowlanych. - Rozporządzenie Ministra Pracy i Polityki Socjalnej z dnia 26 września 1997r. w sprawie ogólnych przepisów bezpieczeństwa i higieny pracy. - Rozporządzeniem Ministra Infrastruktury z dnia 23 czerwca 2003 r. w sprawie informacji dotyczącej bezpieczeństwa i ochrony zdrowia oraz planu bezpieczeństwa ochrony zdrowia. - Wszystkie pozostałe przepisy szczególne i Normy Polskie, mające zastosowanie i wpływ na kompletność i prawidłowość wykonania zadania projektowego oraz docelowe bezpieczeństwo użytkowania wraz z trwałością i ekonomiką rozwiązań technicznych: - Norma PN-EN 1176:2008 grupa norm przedmiotowych składa się z dziewięciu części, pierwsza dotyczy ogólnych wymagań bezpieczeństwa i metod badań i odnosi się do wszystkich placów zabaw i wszystkich urządzeń, które na nim się znajdują a także innego sprzętu, który nie jest przeznaczony do zabawy. - PN-EN 1177:2008 Nawierzchnie placów zabaw amortyzujące upadki. Wymagania bezpieczeństwa i metody badań Zgodność zamierzenia z polityką lokalną W granicach terenu objętego programem obowiązują ustalenia Miejscowego Planu Zagospodarowania Przestrzennego zatwierdzonego uchwałą Nr 56/2000/25 Rady

10 Miasta Skierniewice z dnia r. (publ. Dz.Urz. Woj. Łódzkiego z dnia r., Nr 126 poz. 723) plan opublikowany na stronie w zakładce prawo miejscowe plany zagospodarowania przestrzennego - działka nr 586/1 teren oznaczony symbolem ZPp. przeznaczenie terenu: teren parkowy - działka nr 1193 teren oznaczony symbolem M.U. przeznaczenie terenu: funkcja podstawowa tereny mieszkaniowe funkcja uzupełniająca tereny użyteczności publicznej Zakres objętego programem zamierzenia inwestycyjnego zgodny jest z ustaleniami obowiązującego planu.

11

12 OZNACZENIA: granica opracowania granica strefy projektowanej lokalizacji wyposażenia proponowane miejsce włączenia do sieci kanalizacji deszczowej Skierniewice ul. Szarych Szeregów, obręb nr 2 działki nr 586/1 i 1193 PFU - załącznik nr 2

13 Lp Standard wykonania jak dla urządzeń Bugloo nr katalogowy Skierniewice ul.szarych Szeregów - urządzenia placu zabaw PFU - załącznik nr 3 nazwa WSU - powierzchnia strefy bezpieczeństwa (m2) uwagi < 0,60 < 1,00 < 2, statek 42, Huśtawka łańcuchowa 48,00 Podwójna, siedziska kubelkowe Podwójna, siedziska gumowe Huśtawka łańcuchowa 46,50 wzmocnione Tablicę wykonać z wizerunkiem Tablica do zdjęć 12,00 pirata lub marynarza samochodzik 20, Karuzela tarczowa 30, Bujak podwójny 13, Karuzela z wieszakami 79, Huśtawka gniazdo 18, Bujak pojedynczy 14, Piaskownica statek 54, Mostek kapitański 42, linarium 90,00 Przewidywana wys. upadku > 1,90cm Tablica wzrostu 12,50 Huśtawka dla dzieci na wózkach Huśtawka specjalna 20,00 zalecane przez producenta ogrodzenie zabezpieczajace Uwaga: w niniejszym wykazie posłużono się wyrobami jednego producenta. Przedstawiony katalog określić ma cechy, standard wykonania zabawek oraz ilość i rodzaj elementów składowych użytych do wykonania wielofunkcyjnych zestawów zabawowych. Dopuszcza się zastosowanie wyrobów innych producentów pod warunkiem, że ich jakość i skład zgodny będzie z załączonym wykazem. Wielkość i kształt stref bezpieczeństwa oraz WSU należy ustalić indywidualnie ma podstawie dokumentów udostępnionych przez producenta urządzeń.

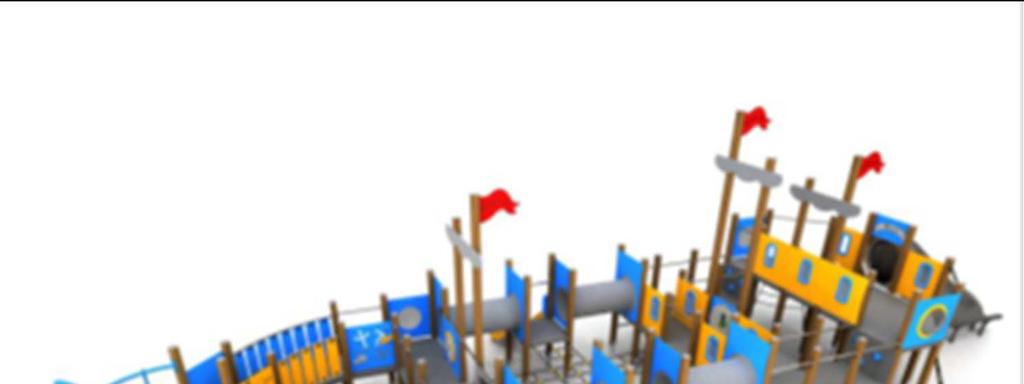

14 1. statek Rozbudowane urządzenie zabawowe dla dużej grupy użytkowników z elementami przeznaczonymi do wspinaczki, gimnastyki, ćwiczeń zręcznościowych oraz zabaw tematycznych przykładowy zestaw urządzeń zabawowych PFU - załącznik nr 3A 2. huśtawka łańcuchowa Huśtawka podwójna z siedziskami kubełkowymi 3. huśtawka łańcuchowa Huśtawka podwójna z siedziskami gumowymi wzmocninymi 4.tablica Tablica tematyczna do zdjęć, opracować i wykonać wizerunek pirata lub marynarza 5.samochodzik Urządzenie stale podwójne 6.karuzela Karuzela tarczowa 7.bujak podwójny łódź wikingów lub statek piratów

15 8.karuzela Karuzela z wieszakami 9.huśtawka łańcuchowa pojedyńcza Huśtawka z siedziskiem typu gniazdo, preferowana konstrukcja nośna z drewna klejonego ( jak dla poz. 2 i 3 ) 10.bujak pojedyńczy Delfin 11.piaskownica Piaskownica statek z narożnikami i ławeczką 12. zestaw zabawowy Mostek kapitański, zestaw platform ze ślizgiem i bulajami 13. linarium Forma zwarta, konstrukcja o formie sferycznej lub stożkowej

16 14.tablica Tablica z linijką wzrostu 15. huśtawka Huśtawka specjalna przeznaczona dla dzieci na wózkach, zgodnie z zaleceniami producenta strefę wokół urządzenia należy zabezpieczyć ogrodzeniem lub innymi elementami chroniącymi przed przypadkowym wtargnięciem dziecka w sąsiedztwo pracującego urządzenia.
