1 Cover sheet W jaki sposób migrować projekt zintegrowany ze STEP 7 z WinCC flexible do WinCC (TIA Portal)? WinCC (TIA Portal) FAQ Listopad 2012 Service & Support Answers for industry.

2 Pytanie Dokument ten pochodzi z portalu Siemens Service & Support, sektor Industry, IA&DT. Warunki jego stosowania zostały opisane pod adresem: W celu pobrania tego dokumentu, należy udać się pod adres: Pytanie W jaki sposób migrować projekt zintegrowany ze STEP 7 z WinCC flexible do WinCC (TIA Portal)? Zadanie Klient posiada zintegrowaną konfigurację MP 277 Touch ze STEP 7. W następnej instalacji, konfiguracja ta ma zostać zmigrowana do WinCC (TIA Portal) i zastąpiona przez panel z serii Comfort. Opis W dokumencie opisano kolejne kroki migracji mutlipanelu do WinCC (TIA Portal). Następnie przedstawiono w jaki sposób zamienić MP 277 Touch na panel Comfort. 2 V1.0, Entry ID:

3 Spis treści Spis treści 1 Informacje ogólne Migrowanie projektu WinCC flexible zintegrowanego ze STEP Wersje WinCC (TIA Portal) Kopiowanie projektu HMI zintegrowanego ze STEP Migrowanie projektu HMI do WinCC Comfort V Zmiana panelu operatorskiego na panel Comfort... 9 V1.0, Entry ID:

4 1 Informacje ogólne 1 Informacje ogólne Migrowanie projektu WinCC flexible zintegrowanego ze STEP 7 Jeśli posiadasz projekt STEP 7, w którym zintegrowany jest projekt stworzony w WinCC flexible 2008 SP2, istnieje możliwość jego migracji bezpośrednio do WinCC (TIA Portal). Ten dokument opisuje tylko opcję migracji projektu WinCC flexible do WinCC (TIA Portal). Wersje WinCC (TIA Portal) Wymagana wersja WinCC (TIA Portal) zależy od zastosowanego panela HMI. Poniższa tabela pokazuje ten podział. Rys V1.0, Entry ID:

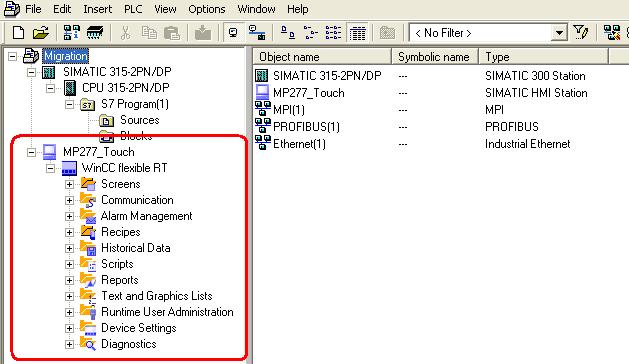

5 2 Kopiowanie projektu HMI zintegrowanego ze STEP 7 2 Kopiowanie projektu HMI zintegrowanego ze STEP 7 Instrukcje Tabela Widok zintegrowanego projektu HMI Sąsiedni ekran pokazuje widok projektu STEP 7, w którym zintegrowany jest panel MP277 Touch. 2. Otwórz projekt WinCC flexible Kliknij prawym przyciskiem myszy na stację WinCC flexible i wybierz polecenie "Open Object" z menu kontekstowego. Otworzy się projekt WinCC flexible. 3. Skopiuj projekt ze STEP 7 Wybierz z menu polecenie: "Project > Copy from STEP 7...". Pojawi się okno "Save Project As". V1.0, Entry ID:

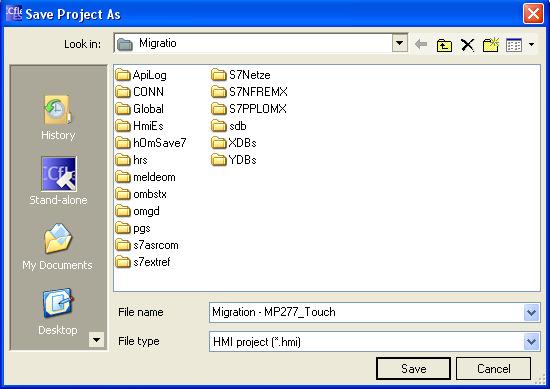

6 2 Kopiowanie projektu HMI zintegrowanego ze STEP 7 4. Okienko "Save Project As" Domyślnie, okienko "Save Project As" wyświetli katalog projektu STEP 7, z którego chcesz skopiować projekt HMI. (1) Możesz zapisać projekt HMI bezpośrednio w katalogu obecnego projektu STEP 7. Zalecane jest jednak stworzenie osobnego folderu dla projektu HMI. Możesz zmienić ścieżkę za pomocą listy rozwijanej(1). Nazwa pliku Możesz zatwierdzić podana nazwę lub nadać projektowi nową. Po zmianie wybranych ustawień, w celu zapisania konfiguracji należy kliknąć przycisk "Save". Projekt HMI został zapisany, co zarazem kończy część "Kopiowanie zintegrowanego projektu HMI ze STEP 7". Możesz zamknąć WinCC flexible oraz STEP Dodatkowe informacje Po wykonaniu funkcji "Copy from STEP 7...", konfiguracja HMI pozostaje w projekcie STEP 7. Stworzona została tylko kopia. Z tego powodu, lepiej zapisać skopiowany projekt HMI do osobnego katalogu. 6 V1.0, Entry ID:

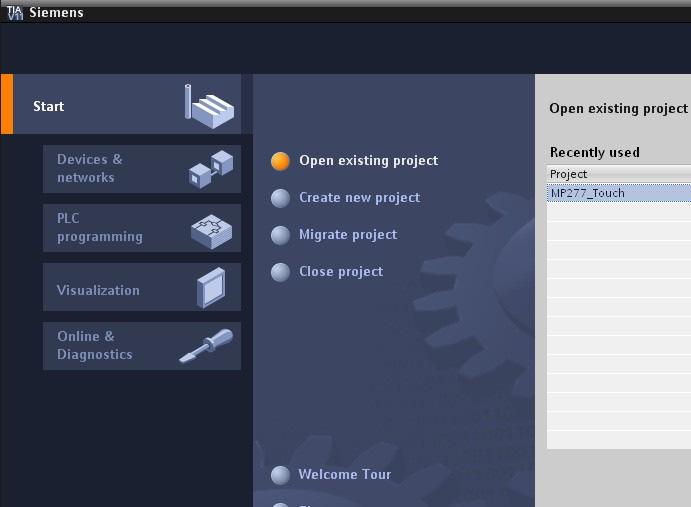

7 3 Migrowanie projektu HMI do WinCC Comfort V11 3 Migrowanie projektu HMI do WinCC Comfort V11 Instrukcje Tabela Widok Portalu, migracja projektu Gdy otworzy się TIA Portal V11, najpierw wyświetli się ekran "Portal view". Należy wybrać opcję "Migrate project". 2. Migracja projektu, określenie ścieżki dostępu Po wybraniu opcji "Migrate project", należy określić ścieżkę dostępu ("Source path") do projektu HMI, który ma zostać zmigrowany. Wybierz projekt HMI, a następnie kliknij przycisk "Open". Migracja projektu, określenie miejsca docelowego Po wybraniu ścieżki dostępu, wybierz "Target path". Możesz zaakceptować lub zmienić nazwę projektu. Następnie kliknij przycisk "Migrate" (1). (1) Uwaga Nie można zmigrować projektu HMI bezpośrednio do istniejącego projektu TIA V11. V1.0, Entry ID:

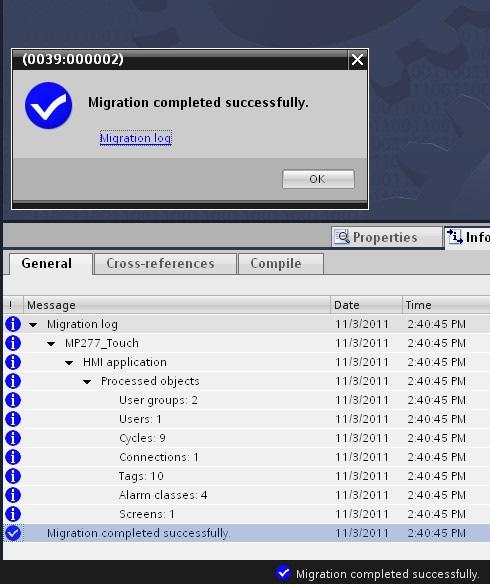

8 3 Migrowanie projektu HMI do WinCC Comfort V11 3. Komunikat finalny Po zakończonej migracji pojawi się okienko z potwierdzeniem jej zakończenia. Podczas jej trwania, postęp migracji jest wyświetlany tak jak na zrzucie ekranu z prawej strony. Kliknij przycisk "OK" w celu zatwierdzenia komunikatu. 4. Widok zmigrowanego projektu HMI Sąsiedni ekran pokazuje zmigrowany projekt HMI, widziany już w środowisku TIA Portal. 8 V1.0, Entry ID:

9 4 Zmiana panelu operatorskiego na panel Comfort 4 Zmiana panelu operatorskiego na panel Comfort Instrukcje Tabela Działania przygotowawcze, ustawienia Przejdź do: "Options > Settings > Visualization > Resize screen", w celu określenia właściwości ekranów. W tym przypadku, z powodu zmiany na panoramiczny format obrazu, wybrano ustawienia: Fit height to new device Położenie wyśrodkowane Informacje dotyczące poszczególnych opcji dostępne są w pomocy Online (słowo klucz: "Resize objects"). Ponadto, przykłady wpływu powyższych ustawień są przedstawione w dokumencie "Migration Guide for Comfort Panels", w części zatytułowanej "Change Screen from 4:3 to Wide Screen". Możesz pobrać te instrukcje pod linkiem: V1.0, Entry ID:

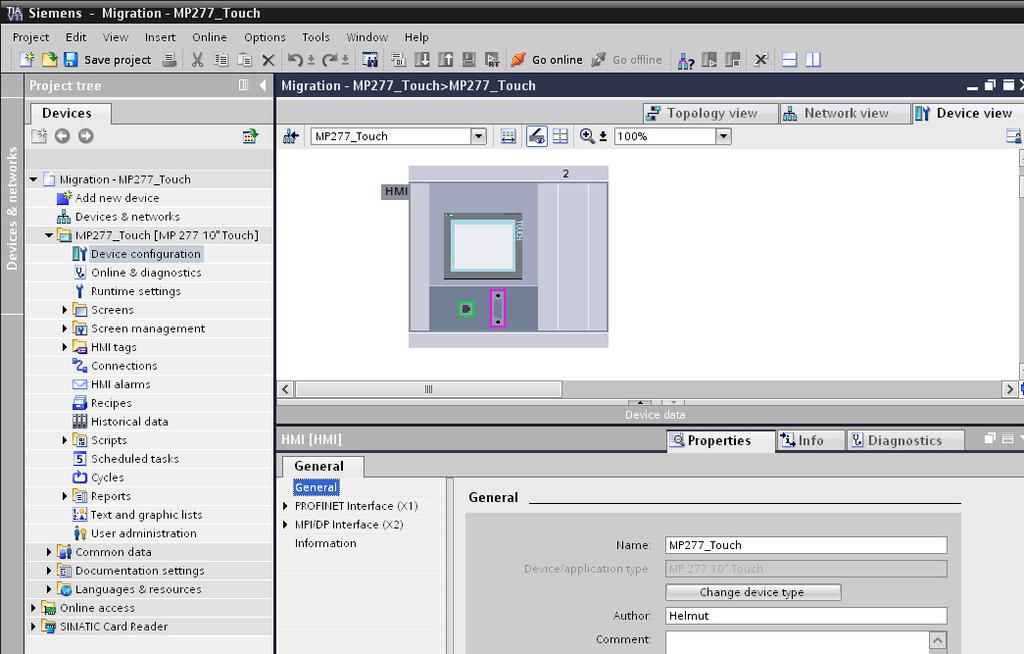

10 4 Zmiana panelu operatorskiego na panel Comfort 2. Zmiana typu urządzenia Numery (x) odwołują się do zrzutu ekranu poniżej. W okienku drzewka projektu kliknij dwa razy na "Device configuration" panela operatorskiego (1). Wybierz jeden z trzech przycisków: (2). Topology view Network view Device view Zaznacz obiekt HMI (3). Wybierz zakładkę "Properties" (4). Po wybraniu "General" kliknij przycisk "Change device type" (5). Otworzy się okno "Change device" (2) (1) (3) (4) (5) 10 V1.0, Entry ID:

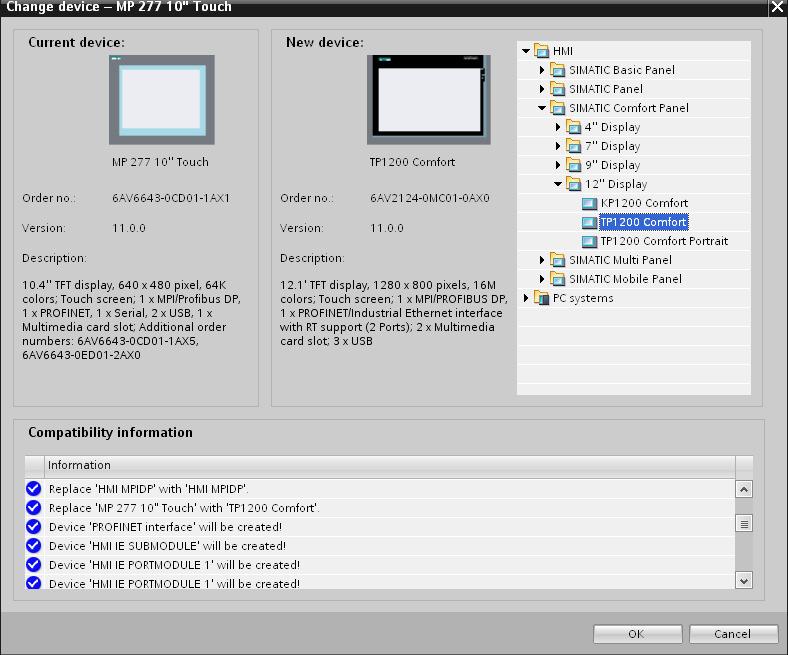

11 4 Changing the Operator Panel to a Comfort Panel 3. Okno Change device Numery (x) odwołują się do zrzutu ekranu poniżej. Current device: (1) w tym obszarze znajduje się opis aktualnego panelu operatorskiego New device: (2) Z listy po prawej stronie można wybrać docelowy panel operatorski lub system PC Compatibility information (3) Pole to wyświetla informacje dotyczące kompatybilności nowo wybranego panelu. Po wybraniu odpowiedniego urządzenia HMI, kliknij przycisk "OK", w celu potwierdzenia wyboru. Rozpocznie się proces zmiany urządzenia. W tym przykładzie wybrano panel TP1200 Comfort. (1) (2) (3) V1.0, Entry ID:

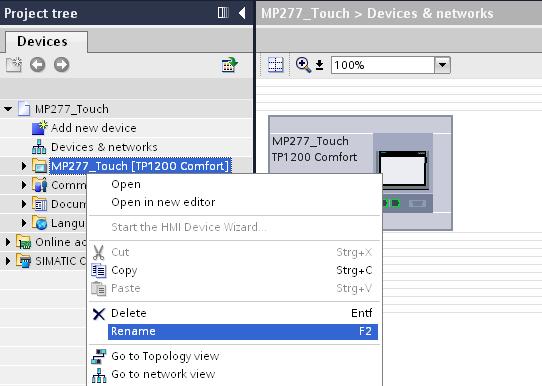

12 4 Zmiana panelu operatorskiego na panel Comfort No. Action Screens 4. Zmiana nazwy Zmień nazwę panelu operatorskiego, w celu uniknięcia pomyłek. W tym celu, w drzewku projektu kliknij prawym przyciskiem myszy na nazwie urządzenia i z menu kontekstowego wybierz "Rename". Na tym kończy się procedura zamiany urządzenia. 12 V1.0, Entry ID:
