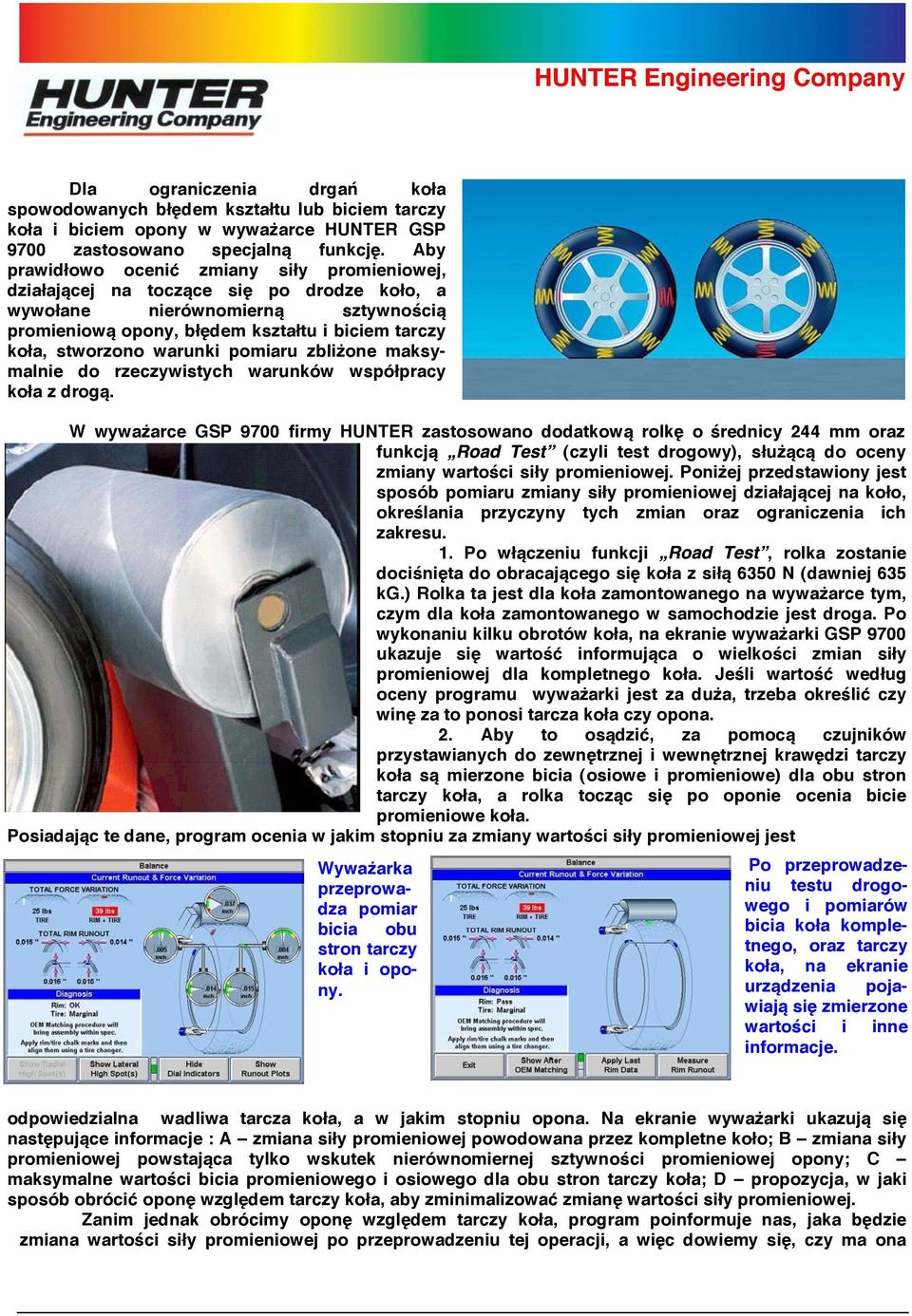

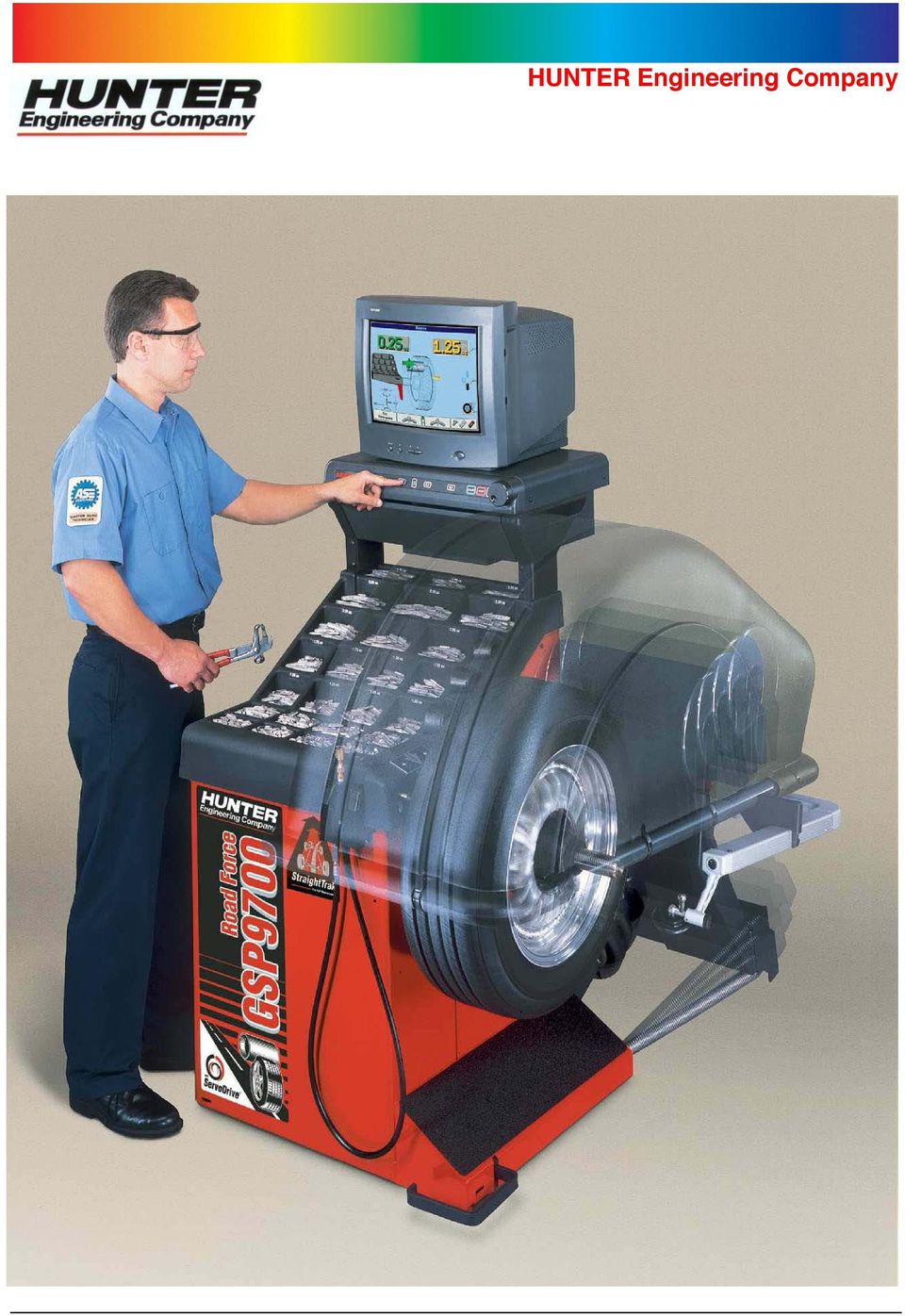

2 Dla ograniczenia drgań koła spowodowanych błędem kształtu lub biciem tarczy koła i biciem opony w wyważarce HUNTER GSP 9700 zastosowano specjalną funkcję. Aby prawidłowo ocenić zmiany siły promieniowej, działającej na toczące się po drodze koło, a wywołane nierównomierną sztywnością promieniową opony, błędem kształtu i biciem tarczy koła, stworzono warunki pomiaru zbliżone maksymalnie do rzeczywistych warunków współpracy koła z drogą. W wyważarce GSP 9700 firmy HUNTER zastosowano dodatkową rolkę o średnicy 244 mm oraz funkcją (czyli test drogowy), słu żącą do oceny zmiany wartości siły promieniowej. Poniżej przedstawiony jest sposób pomiaru zmiany siły promieniowej działającej na koło, określania przyczyny tych zmian oraz ograniczenia ich zakresu. 1. Po włączeniu funkcji, rolka zostanie dociśnięta do obracającego się koła z siłą 6350 N (dawniej 635 kg.) Rolka ta jest dla koła zamontowanego na wyważarce tym, czym dla koła zamontowanego w samochodzie jest droga. Po wykonaniu kilku obrotów koła, na ekranie wyważarki GSP 9700 ukazuje się wartość informująca o wielkości zmian siły promieniowej dla kompletnego koła. Jeśli wartość według oceny programu wyważarki jest za duża, trzeba określić czy winę za to ponosi tarcza koła czy opona. 2. Aby to osądzić, za pomocą czujników przystawianych do zewnętrznej i wewnętrznej krawędzi tarczy koła są mierzone bicia (osiowe i promieniowe) dla obu stron tarczy koła, a rolka tocząc się po oponie ocenia bicie promieniowe koła. Posiadając te dane, program ocenia w jakim stopniu za zmiany wartości siły promieniowej jest Wyważarka przeprowadza pomiar bicia obu stron tarczy koła i opony. Po przeprowadzeniu testu drogowego i pomiarów bicia koła kompletnego, oraz tarczy koła, na ekranie urządzenia pojawiają się zmierzone wartości i inne informacje. odpowiedzialna wadliwa tarcza koła, a w jakim stopniu opona. Na ekranie wyważarki ukazują się następujące informacje : A zmiana siły promieniowej powodowana przez kompletne koło; B zmiana siły promieniowej powstająca tylko wskutek nierównomiernej sztywności promieniowej opony; C maksymalne wartości bicia promieniowego i osiowego dla obu stron tarczy koła; D propozycja, w jaki sposób obrócić oponę względem tarczy koła, aby zminimalizować zmianę wartości siły promieniowej. Zanim jednak obrócimy oponę względem tarczy koła, program poinformuje nas, jaka będzie zmiana wartości siły promieniowej po przeprowadzeniu tej operacji, a więc dowiemy się, czy ma ona

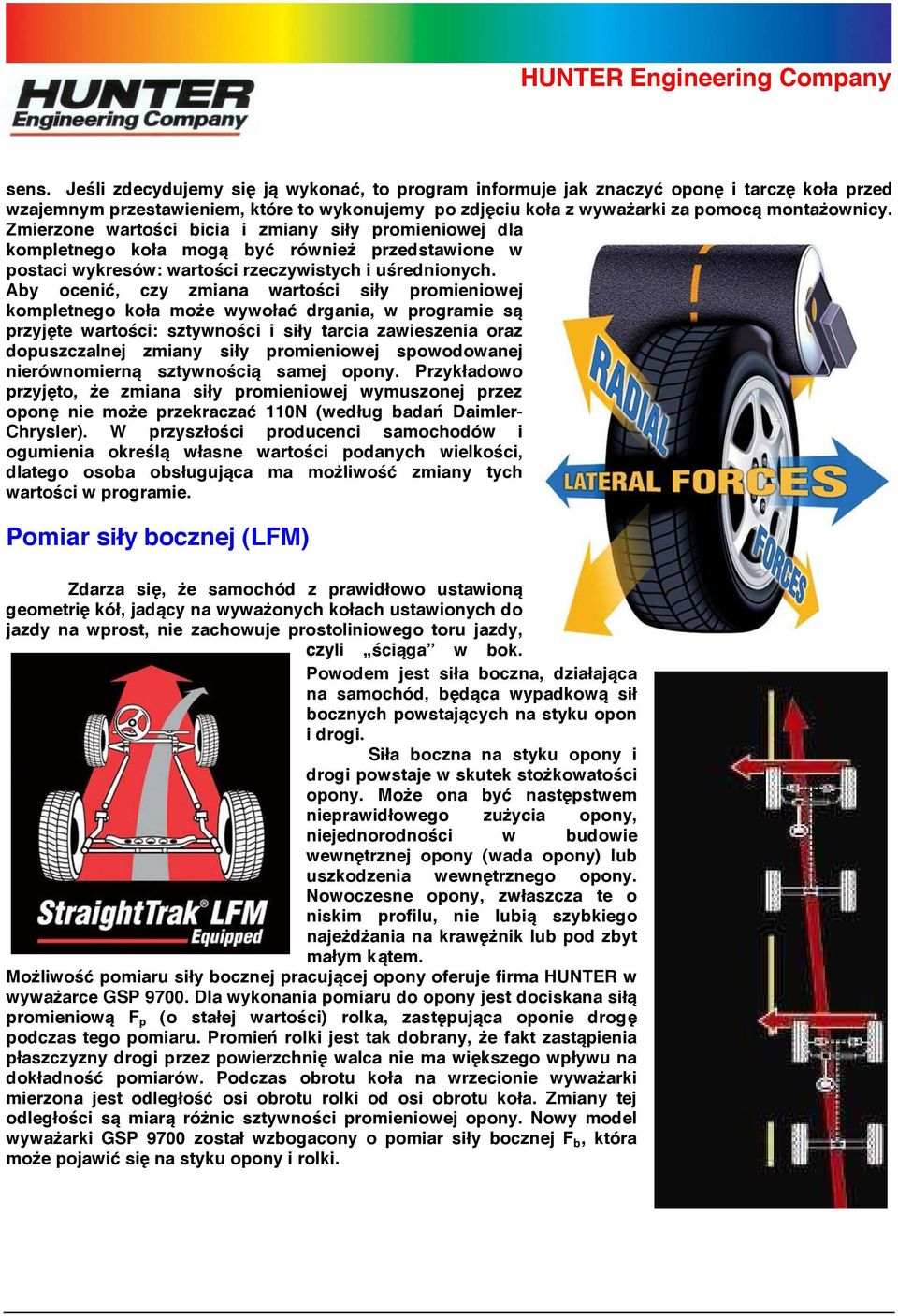

3 sens. Jeśli zdecydujemy się ją wykonać, to program informuje jak znaczyć oponę i tarczę koła przed wzajemnym przestawieniem, które to wykonujemy po zdjęciu koła z wyważarki za pomocą montażownicy. Zmierzone wartości bicia i zmiany siły promieniowej dla kompletnego koła mogą być również przedstawione w postaci wykresów: wartości rzeczywistych i uśrednionych. Aby ocenić, czy zmiana wartości siły promieniowej kompletnego koła może wywołać drgania, w programie są przyjęte wartości: sztywności i siły tarcia zawieszenia oraz dopuszczalnej zmiany siły promieniowej spowodowanej nierównomierną sztywnością samej opony. Przykładowo przyjęto, że zmiana siły promieniowej wymuszonej przez oponę nie może przekraczać 110N (według badań Daimler- Chrysler). W przyszłości producenci samochodów i ogumienia określą własne wartości podanych wielkości, dlatego osoba obsługująca ma możliwość zmiany tych wartości w programie. Pomiar siły bocznej (LFM) Zdarza się, że samochód z prawidłowo ustawioną geometrię kół, jadący na wyważonych kołach ustawionych do jazdy na wprost, nie zachowuje prostoliniowego toru jazdy, ściąga w bok. Powodem jest siła boczna, działająca na samochód, będąca wypadkową sił bocznych powstających na styku opon i drogi. Siła boczna na styku opony i drogi powstaje w skutek stożkowatości opony. Może ona być następstwem nieprawidłowego zużycia opony, niejednorodności w budowie wewnętrznej opony (wada opony) lub uszkodzenia wewnętrznego opony. Nowoczesne opony, zwłaszcza te o niskim profilu, nie lubią szybkiego najeżdżania na krawężnik lub pod zbyt małym kątem. Możliwość pomiaru siły bocznej pracującej opony oferuje firma HUNTER w wyważarce GSP Dla wykonania pomiaru do opony jest dociskana siłą promieniową F p (o stałej wartości) rolka, zastępująca oponie drogę podczas tego pomiaru. Promień rolki jest tak dobrany, że fakt zastąpienia płaszczyzny drogi przez powierzchnię walca nie ma większego wpływu na dokładność pomiarów. Podczas obrotu koła na wrzecionie wyważarki mierzona jest odległość osi obrotu rolki od osi obrotu koła. Zmiany tej odległości są miarą różnic sztywności promieniowej opony. Nowy model wyważarki GSP 9700 został wzbogacony o pomiar siły bocznej F b, która może pojawić się na styku opony i rolki.

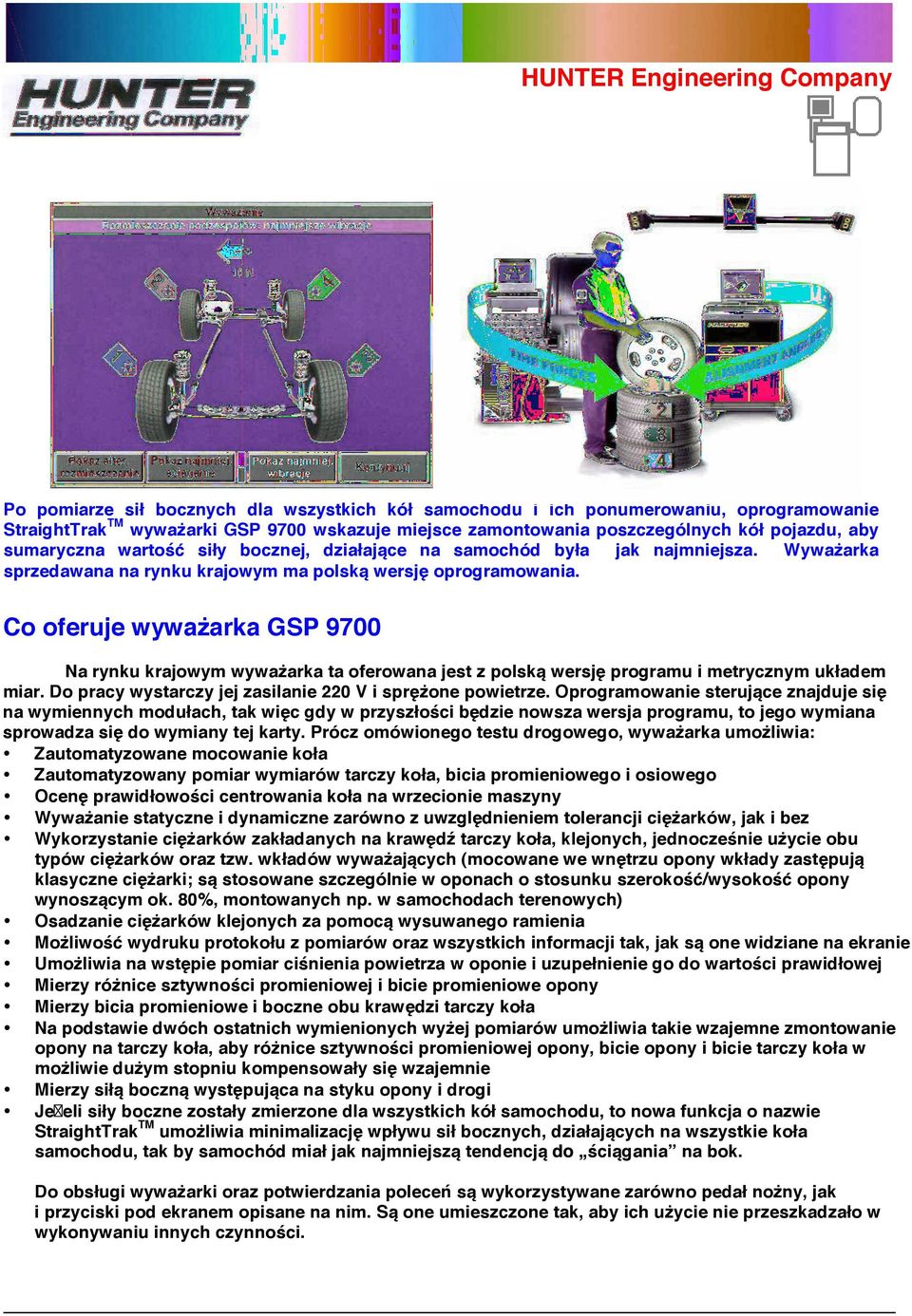

4 HUNTER Engineering Company Po pomiarze sił bocznych dla wszystkich kół samochodu i ich ponumerowaniu, oprogramowanie TM StraightTrak wyważarki GSP 9700 wskazuje miejsce zamontowania poszczególnych kół pojazdu, aby sumaryczna wartość siły bocznej, działające na samochód była jak najmniejsza. Wyważarka sprzedawana na rynku krajowym ma polską wersję oprogramowania. Co oferuje wyważarka GSP 9700 Na rynku krajowym wyważarka ta oferowana jest z polską wersję programu i metrycznym układem miar. Do pracy wystarczy jej zasilanie 220 V i sprężone powietrze. Oprogramowanie sterujące znajduje się na wymiennych modułach, tak więc gdy w przyszłości będzie nowsza wersja programu, to jego wymiana sprowadza się do wymiany tej karty. Prócz omówionego testu drogowego, wyważarka umożliwia: Zautomatyzowane mocowanie koła Zautomatyzowany pomiar wymiarów tarczy koła, bicia promieniowego i osiowego Ocenę prawidłowości centrowania koła na wrzecionie maszyny Wyważanie statyczne i dynamiczne zarówno z uwzględnieniem tolerancji ciężarków, jak i bez Wykorzystanie ciężarków zakładanych na krawędź tarczy koła, klejonych, jednocześnie użycie obu typów ciężarków oraz tzw. wkładów wyważających (mocowane we wnętrzu opony wkłady zastępują klasyczne ciężarki; są stosowane szczególnie w oponach o stosunku szerokość/wysokość opony wynoszącym ok. 80%, montowanych np. w samochodach terenowych) Osadzanie ciężarków klejonych za pomocą wysuwanego ramienia Możliwość wydruku protokołu z pomiarów oraz wszystkich informacji tak, jak są one widziane na ekranie Umożliwia na wstępie pomiar ciśnienia powietrza w oponie i uzupełnienie go do wartości prawidłowej Mierzy różnice sztywności promieniowej i bicie promieniowe opony Mierzy bicia promieniowe i boczne obu krawędzi tarczy koła Na podstawie dwóch ostatnich wymienionych wyżej pomiarów umożliwia takie wzajemne zmontowanie opony na tarczy koła, aby różnice sztywności promieniowej opony, bicie opony i bicie tarczy koła w możliwie dużym stopniu kompensowały się wzajemnie Mierzy siłą boczną występująca na styku opony i drogi Je eli siły boczne zostały zmierzone dla wszystkich kół samochodu, to nowa funkcja o nazwie TM StraightTrak umożliwia minimalizację wpływu sił bocznych, działających na wszystkie koła ściągania na bok. samochodu, tak by samochód miał jak najmniejszą tendencją Do obsługi wyważarki oraz potwierdzania poleceń są wykorzystywane zarówno pedał nożny, jak i przyciski pod ekranem opisane na nim. Są one umieszczone tak, aby ich użycie nie przeszkadzało w wykonywaniu innych czynności.

5 System pompowania kół. Powyżej widoczny ekran przedstawiający manometr z zadaną i aktualną wartością ciśnienia. System ServoDrive eliminuje ręczne zakręcanie nakrętki przyspieszając mocowanie uchwytu. System uruchamiany jest podwójnym naciśnięciem pedału. Przyciśnięcie pedału powoduje zapisanie wprowadzanych parametrów koła. Pedał działa również jako hamulec ułatwiający dokręcenie nakrętki uchwytu szybkomocującego jak i jego ściąganie.

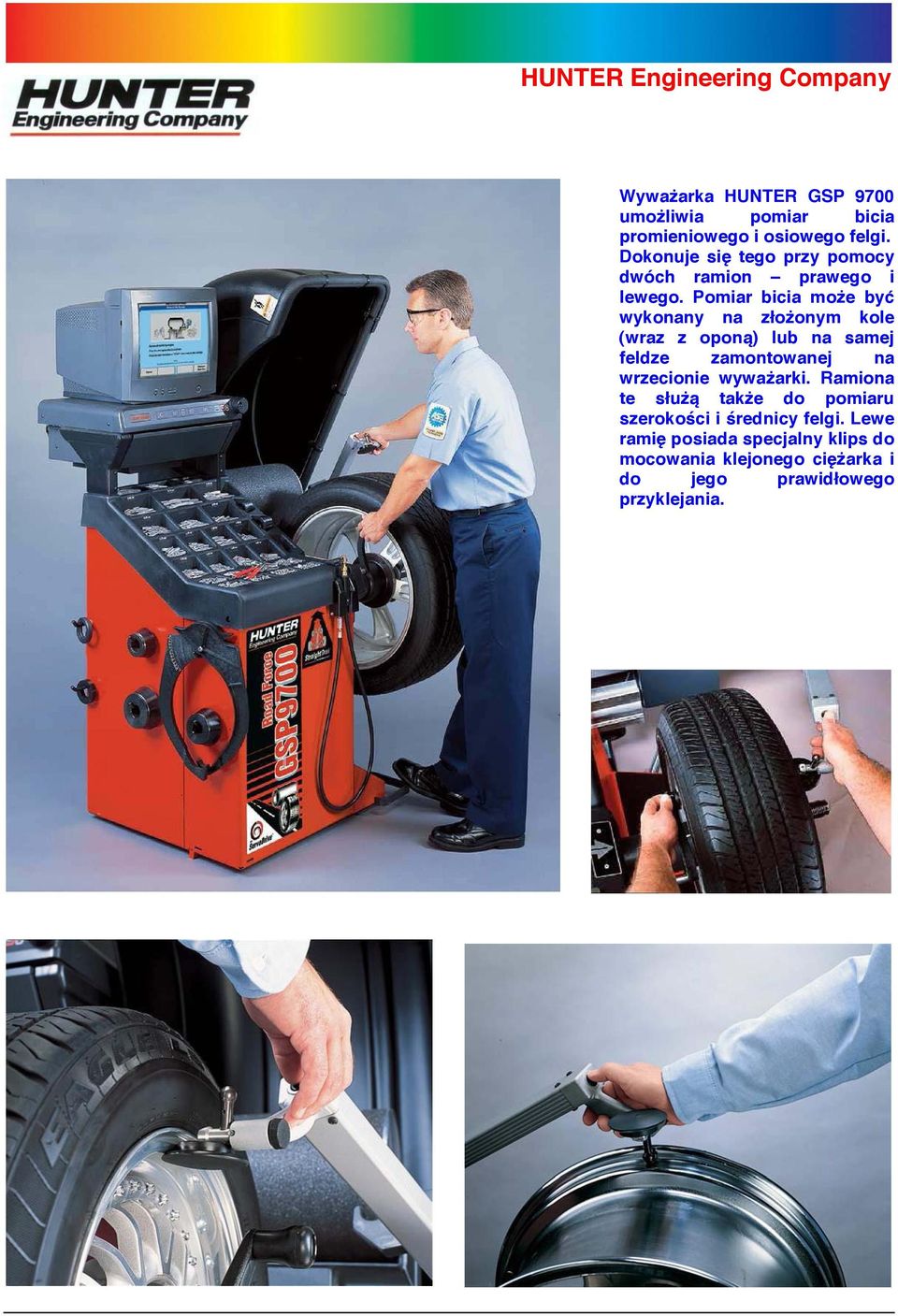

6 Wyważarka HUNTER GSP 9700 umożliwia pomiar bicia promieniowego i osiowego felgi. Dokonuje się tego przy pomocy dwóch ramion prawego i lewego. Pomiar bicia może być wykonany na złożonym kole (wraz z oponą) lub na samej feldze zamontowanej na wrzecionie wyważarki. Ramiona te służą także do pomiaru szerokości i średnicy felgi. Lewe ramię posiada specjalny klips do mocowania klejonego ciężarka i do jego prawidłowego przyklejania.

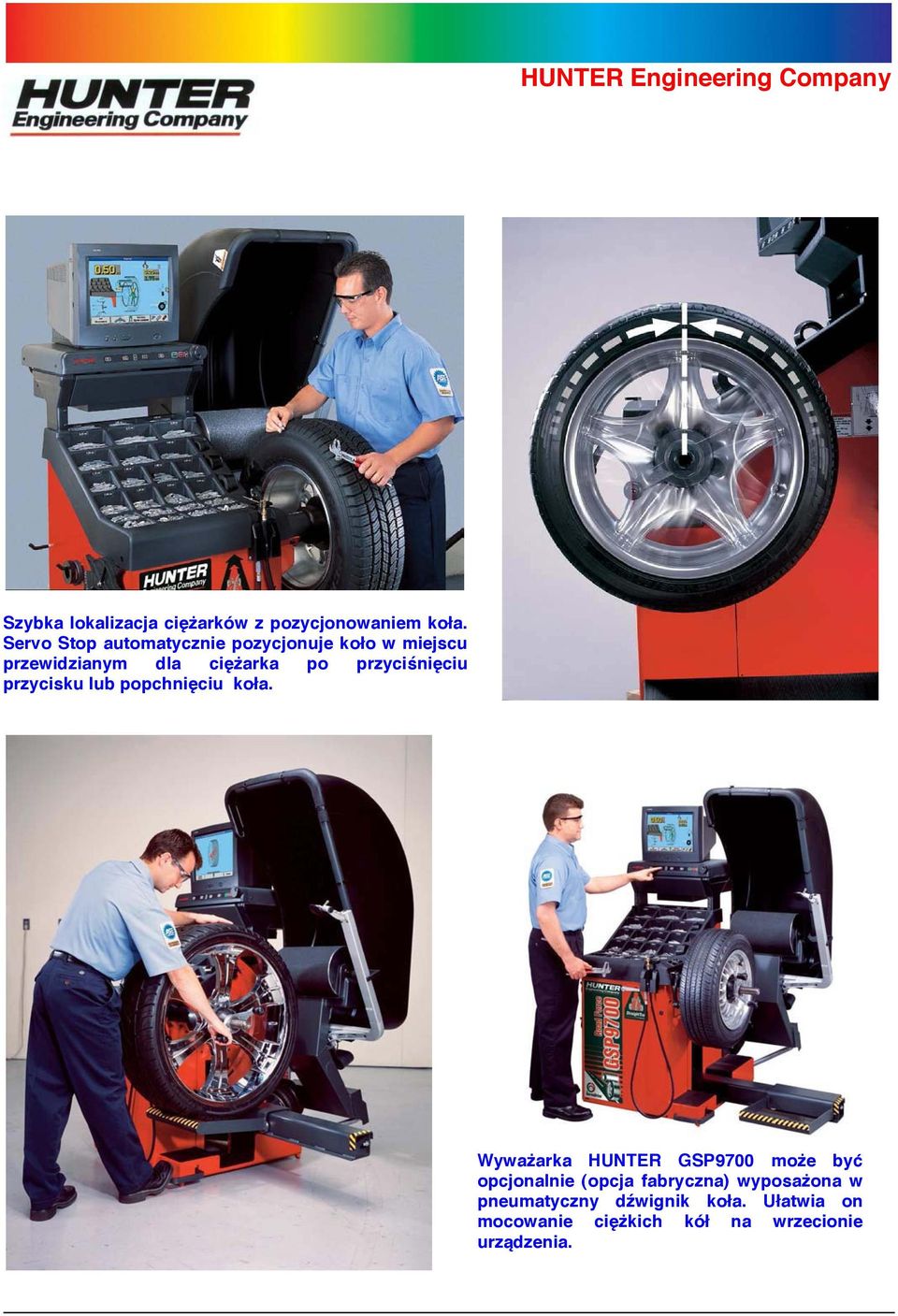

7 Szybka lokalizacja ciężarków z pozycjonowaniem koła. Servo Stop automatycznie pozycjonuje koło w miejscu przewidzianym dla ciężarka po przyciśnięciu przycisku lub popchnięciu koła. Wyważarka HUNTER GSP9700 może być opcjonalnie (opcja fabryczna) wyposażona w pneumatyczny dźwignik koła. Ułatwia on mocowanie ciężkich kół na wrzecionie urządzenia.

8 Specyfikacja: Zasilanie elektryczne: 230V (-10%+15%), 20A, 50/60Hz. Zasilanie pneumatyczne: 8 bar +/- 2,7 bar. Siła dociskowa rolki: 635 kg. Rozmiar kół: szerokość felgi: od 1,5 (38 mm) do 20 (508 mm). średnica felgi: od 10 (254 mm) do 24,5 (622 mm). ALU: od 7,5 (191 mm) do 41 (1040 mm). maksymalna średnica koła: 40 (1000 mm). maksymalna szerokość koła: 20 (508 mm). maksymalna waga koła: 80 kg. Dokładność wyważania: +/- 0,5 g. Dokładność zmierzonych sił: 10N. Dokładność pozycjonowania koła: +/ stopnia Prędkość obrotowa: zmienna. Waga: 307 kg.
