Wyważarki do kół motocykli, samochodów osobowych i dostawczych BM11 BM35 Touch BM45 Touch BM55 Touch BM30-2 BM40-2 BM50-2.

Transkrypt

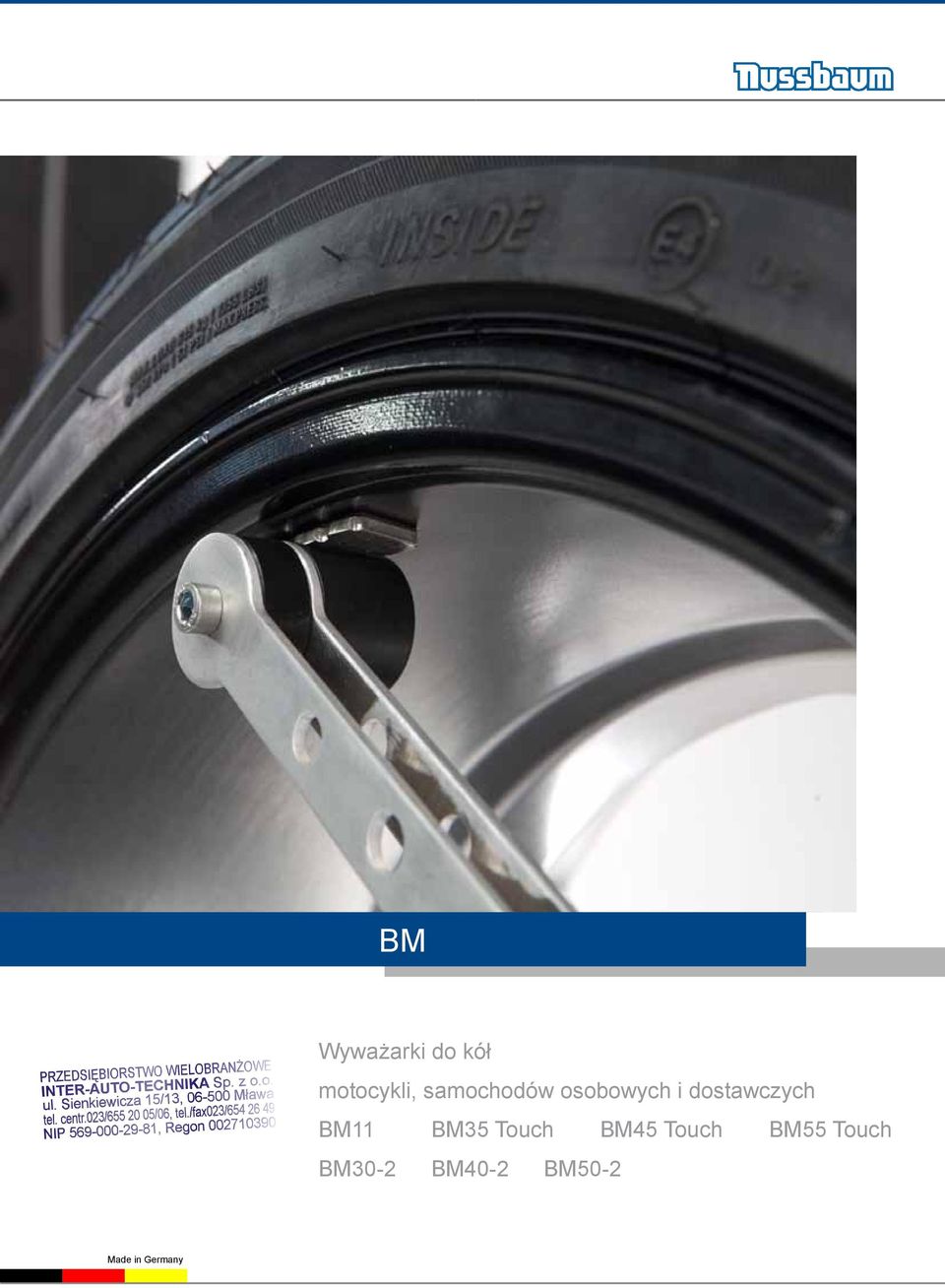

1 BM Wyważarki do kół motocykli, samochodów osobowych i dostawczych BM11 BM35 Touch BM45 Touch BM55 Touch BM30-2 BM40-2 BM50-2 Made in Germany

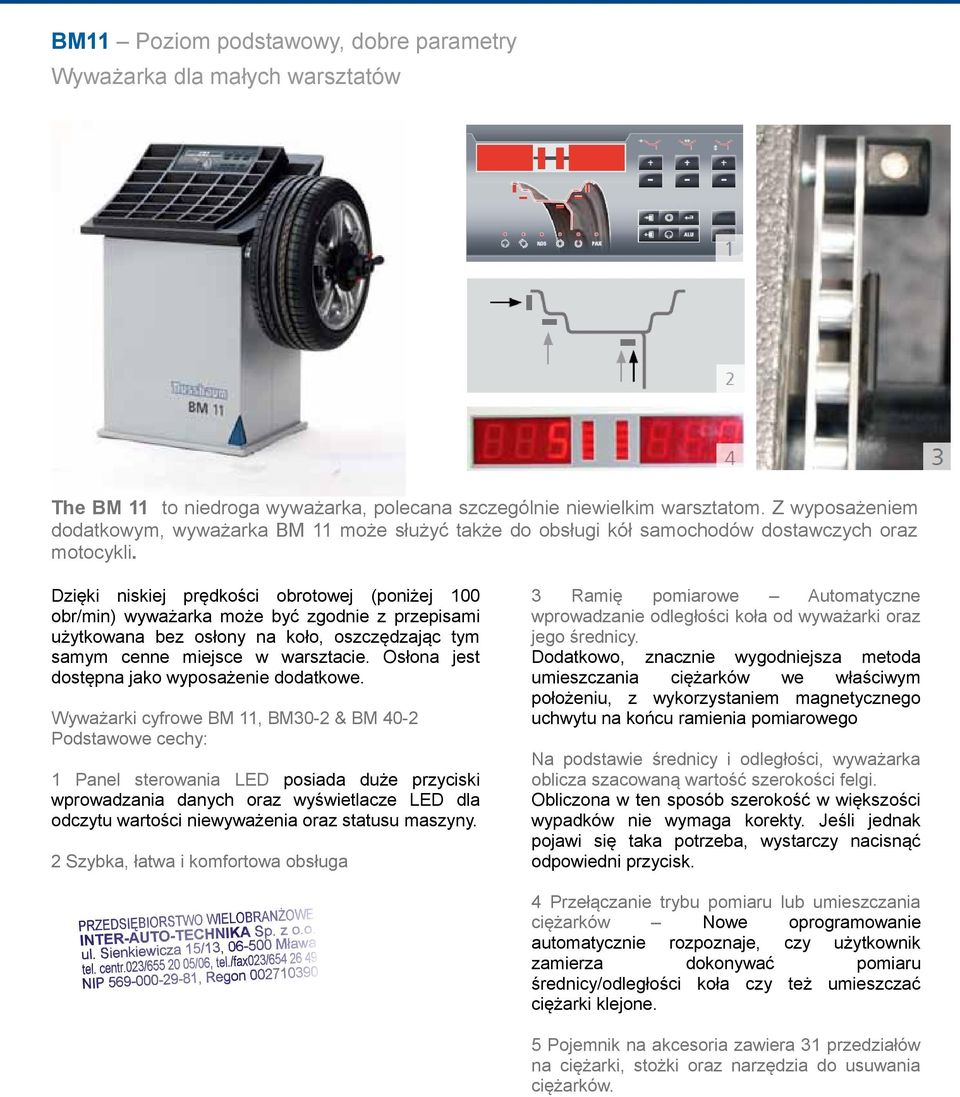

2 BM11 Poziom podstawowy, dobre parametry Wyważarka dla małych warsztatów The BM 11 to niedroga wyważarka, polecana szczególnie niewielkim warsztatom. Z wyposażeniem dodatkowym, wyważarka BM 11 może służyć także do obsługi kół samochodów dostawczych oraz motocykli. Dzięki niskiej prędkości obrotowej (poniżej 100 obr/min) wyważarka może być zgodnie z przepisami użytkowana bez osłony na koło, oszczędzając tym samym cenne miejsce w warsztacie. Osłona jest dostępna jako wyposażenie dodatkowe. Wyważarki cyfrowe BM 11, BM30-2 & BM 40-2 Podstawowe cechy: 1 Panel sterowania LED posiada duże przyciski wprowadzania danych oraz wyświetlacze LED dla odczytu wartości niewyważenia oraz statusu maszyny. 2 Szybka, łatwa i komfortowa obsługa 3 Ramię pomiarowe Automatyczne wprowadzanie odległości koła od wyważarki oraz jego średnicy. Dodatkowo, znacznie wygodniejsza metoda umieszczania ciężarków we właściwym położeniu, z wykorzystaniem magnetycznego uchwytu na końcu ramienia pomiarowego Na podstawie średnicy i odległości, wyważarka oblicza szacowaną wartość szerokości felgi. Obliczona w ten sposób szerokość w większości wypadków nie wymaga korekty. Jeśli jednak pojawi się taka potrzeba, wystarczy nacisnąć odpowiedni przycisk. 4 Przełączanie trybu pomiaru lub umieszczania ciężarków Nowe oprogramowanie automatycznie rozpoznaje, czy użytkownik zamierza dokonywać pomiaru średnicy/odległości koła czy też umieszczać ciężarki klejone. 5 Pojemnik na akcesoria zawiera 31 przedziałów na ciężarki, stożki oraz narzędzia do usuwania ciężarków.

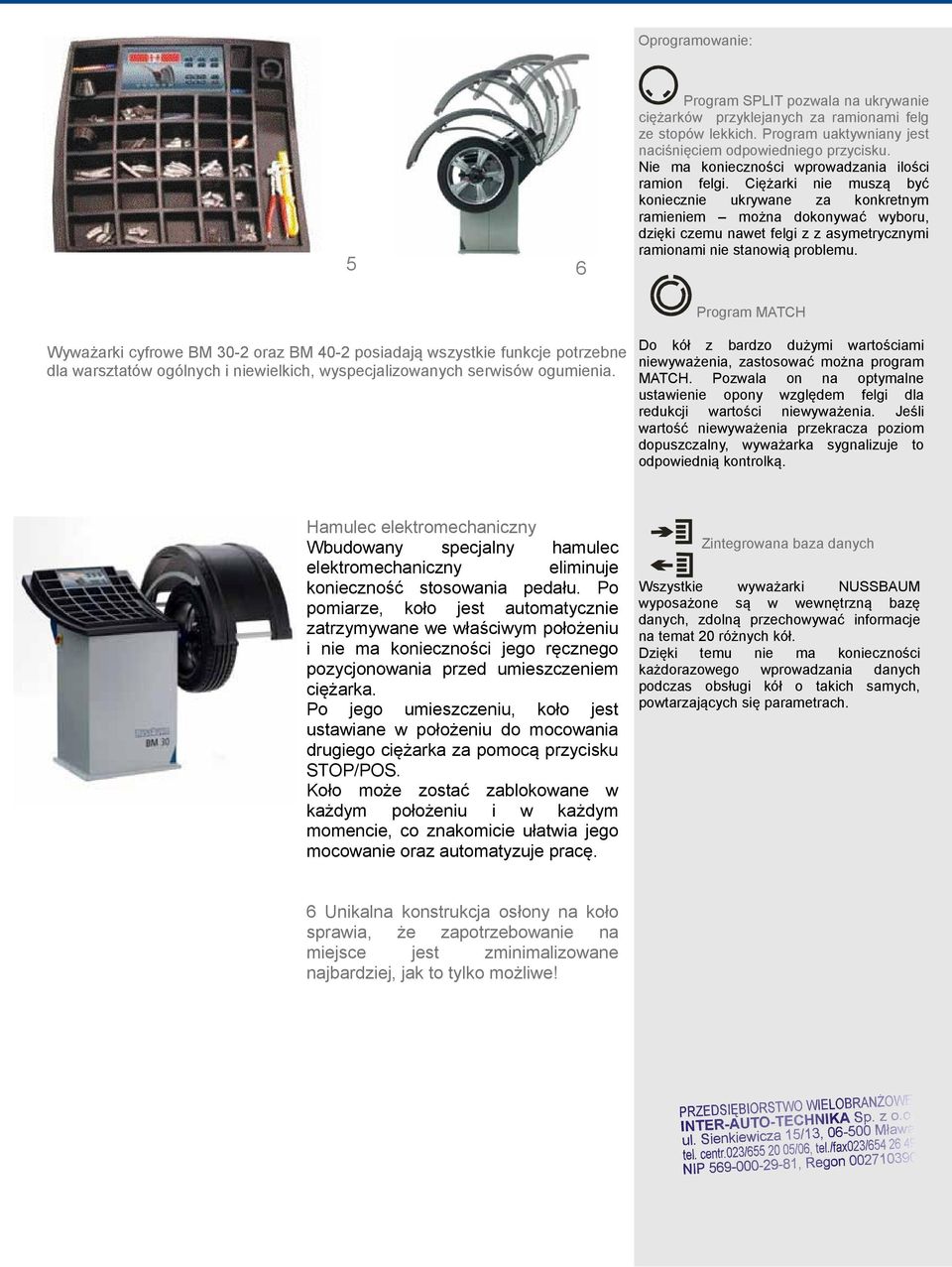

3 Oprogramowanie: 5 6 Program SPLIT pozwala na ukrywanie ciężarków przyklejanych za ramionami felg ze stopów lekkich. Program uaktywniany jest naciśnięciem odpowiedniego przycisku. Nie ma konieczności wprowadzania ilości ramion felgi. Ciężarki nie muszą być koniecznie ukrywane za konkretnym ramieniem można dokonywać wyboru, dzięki czemu nawet felgi z z asymetrycznymi ramionami nie stanowią problemu. Program MATCH Wyważarki cyfrowe BM 30-2 oraz BM 40-2 posiadają wszystkie funkcje potrzebne dla warsztatów ogólnych i niewielkich, wyspecjalizowanych serwisów ogumienia. Do kół z bardzo dużymi wartościami niewyważenia, zastosować można program MATCH. Pozwala on na optymalne ustawienie opony względem felgi dla redukcji wartości niewyważenia. Jeśli wartość niewyważenia przekracza poziom dopuszczalny, wyważarka sygnalizuje to odpowiednią kontrolką. Hamulec elektromechaniczny Wbudowany specjalny hamulec elektromechaniczny eliminuje konieczność stosowania pedału. Po pomiarze, koło jest automatycznie zatrzymywane we właściwym położeniu i nie ma konieczności jego ręcznego pozycjonowania przed umieszczeniem ciężarka. Po jego umieszczeniu, koło jest ustawiane w położeniu do mocowania drugiego ciężarka za pomocą przycisku STOP/POS. Koło może zostać zablokowane w każdym położeniu i w każdym momencie, co znakomicie ułatwia jego mocowanie oraz automatyzuje pracę. Zintegrowana baza danych Wszystkie wyważarki NUSSBAUM wyposażone są w wewnętrzną bazę danych, zdolną przechowywać informacje na temat 20 różnych kół. Dzięki temu nie ma konieczności każdorazowego wprowadzania danych podczas obsługi kół o takich samych, powtarzających się parametrach. 6 Unikalna konstrukcja osłony na koło sprawia, że zapotrzebowanie na miejsce jest zminimalizowane najbardziej, jak to tylko możliwe!

4 BMTouch Intuicyjna obsługa łatwość użytkowania Wyważarki serii BM Touch nie potrzebują żadnych dodatkowych urządzeń wprowadzania danych (np. klawiatury) ponieważ cała obsługa realizowana jest z wykorzystaniem ekranu dotykowego. Wszelkie funkcje są wyjątkowo łatwo dostępne, dzięki ich przejrzystemu wyświetlaniu na ekranie. Oszczędza to czas i pieniądze, podnosząc efektywność pracy i pozwalając na uniknięcie błędów obsługi. Wyświetlacz dotykowy dostosowany jest do pracy w środowisku warsztatowym. Wybór funkcji odbywa się poprzez dotykanie odpowiednich piktogramów na monitorze. Sprawia to, że obsługa urządzenia jest bardzo intuicyjna i łatwa do przyswojenia. Elegancki wygląd i nowoczesne funkcje sprzyjają wywieraniu przez serwis pozytywnego wrażenia na klientach. Dostępne odmiany wersji TOUCH: BM35 Touch BM45 Touch BM55 Touch Ustawienia Wszystkie ustawienia realizowane są poprzez dotykanie odpowiednich parametrów w celu ich modyfikacji Wprowadzanie danych Dane koła wprowadzane są automatycznie, z wykorzystaniem 2 ramion pomiarowych. Nie ma zatem potrzeby ich wpisywania, istnieje jednak możliwość dokonania korekty. Pozycjonowanie w płaszczyźnie naklejania ciężarka. Po zakończeniu pomiaru koło jest automatycznie hamowane w odpowiednim położeniu, Przyciskiem POS można je łatwo obrócić w kolejne położenie, dla umieszczenia drugiego ciężarka. Program SPLIT Szczegółowe instrukcje wykonania całej procedury są w sposób jasny i przejrzysty wyświetlane na ekranie. Odczyt szczegółowy Po dotknięciu okienka wskazań, wyświetlone zostaną dokładne (do 1 g) wartości niewyważenia koła (bez zaokrąglania)

5 BM50-2 & BM55 Touch Wyważarki z systemem QuickSpan dla profesjonalnych serwisów ogumienia Wyważarki z systemem QuickSpan posiadają wszystkie zalety tańszych modeli a dodatkowo oferują funkcje potrzebne profesjonalnym serwisom ogumienia. 1 2 Modele BM 50-2 oraz BM 55 oferują użytkownikowi: 1 Urządzenie szybkomocujące QuickSpan Pneumatyczne urządzenie mocujące. Po założeniu koła na wał wyważarki operator nasuwa tylko zacisk a po naciśnięciu pedału maszyna automatycznie mocuje koło, pozwalając na przystąpienie do procedury wyważania. Funkcja ta jest szczególnie przydatna przy obsłudze dużych ilości kół. 2 Pedał sterujący do mocowania i zwalniania kół za pomocą systemu QuickSpan. Profesjonalne wyważarki, wyposażone w: wyświetlacz cyfrowy (BM 50-2) lub monitor dotykowy 15 (BM 55 Touch) Funkcję automatycznego rozpoznawania programu wyważania dla przyspieszenia pracy Ramię pomiarowe z funkcją precyzyjnego umieszczania ciężarków klejonych Funkcję automatycznego ustawiania koła w obydwu położeniach do umieszczania ciężarków Pokrywę z 31 przedziałami na ciężarki, szczypce, narzędzia do usuwania ciężarków, nóż, itp. Elektromechaniczną blokadę koła (hamulec) ułatwiającą pracę.

6 Szeroki wybór akcesoriów dostosowanych do potrzeb Płytka mocująca do felg ze stopów lekkich Stosowana zamiast standardowego docisku na nakrętce mocującej 2 QuickPlate Do mocowania kół z wykorzystaniem otworów na śruby. Rozstaw kołków jest regulowany. QuickPlate do felg z 4 otworami Głowica z 4 kołkami 28 mm. Krótki stożek D = 24,5 mm QuickPlate do felg z 5 otworami Głowica z 5 kołkami 48 mm. Długi stożek D = 22,5 mm Głowica z 5 kołkami 38 mm. Nakrętka kulowa D = 24,5 mm QuickPlate do felg z 6 otworami Głowica z 6 kołkami 38 mm. Krótki stożek D = 24,5 mm 3 Stożek centrujący oraz element dystansowy do samochodów dostawczych zakres centrowania mm 4 Adapter uniwersalny do kół z felgami bez otworu środkowego z 3-,4- lub 5 otworami na śruby ze standardowymi nakrętkami oraz narzędziem PCD 5 Zestaw różnobarwnych kołnierzy Zestaw kołnierzy z 3, 4, 5 oraz 6 otworami na śruby, 5 zestawów kołków, tabela kolorów oraz narzędzie PCD 6 Zestaw do mocowania kół motocyklowych

7 Najlepsze rozwiązania dzięki optymalnemu wyposażeniu BM11 BM30-2 BM35 Touch BM40-2 BM45 Touch BM50-2 BM55 Touch 1 Standardowe mocowanie ręczne, z nakrętką szybkomocującą. 2 Ramię pomiarowe Wewnętrzne ramie pomiarowe do automatycznego wprowadzania odległości od wyważarki oraz średnicy koła 3 Magnes na ramieniu pomiarowym. Uchwyt mocujący do ciężarków samoprzylepnych 4 Hamulec elektroniczny Hamulec blokuje koło po jego ustawieniu w położeniu odpowiednim do mocowania pierwszego ciężarka. Ułatwia to pracę i minimalizuje ryzyko pomyłek obsługi. 5 Zewnętrzne ramię pomiarowe Wszystkie modele od BM40 w górę wyposażone są w zewnętrzne ramię pomiarowe, umożliwiające automatyczne wprowadzanie szerokości felgi. 6 Uchwyt na stożki Dodatkowy uchwyt na stożki zapewnia ich bezpieczne przechowywanie oraz ułatwia zachowanie porządku na stanowisku pracy. 7 Urządzenie mocujące QuickSpan Pneumatyczne urządzenie mocujące. Po założeniu koła na wał wyważarki operator nasuwa tylko zacisk a po naciśnięciu pedału maszyna automatycznie mocuje koło, pozwalając na przystąpienie do procedury wyważania. Funkcja ta jest szczególnie przydatna przy obsłudze dużych ilości kół. 7 Pedał sterujący do mocowania i zwalniania kół za pomocą systemu QuickSpan.

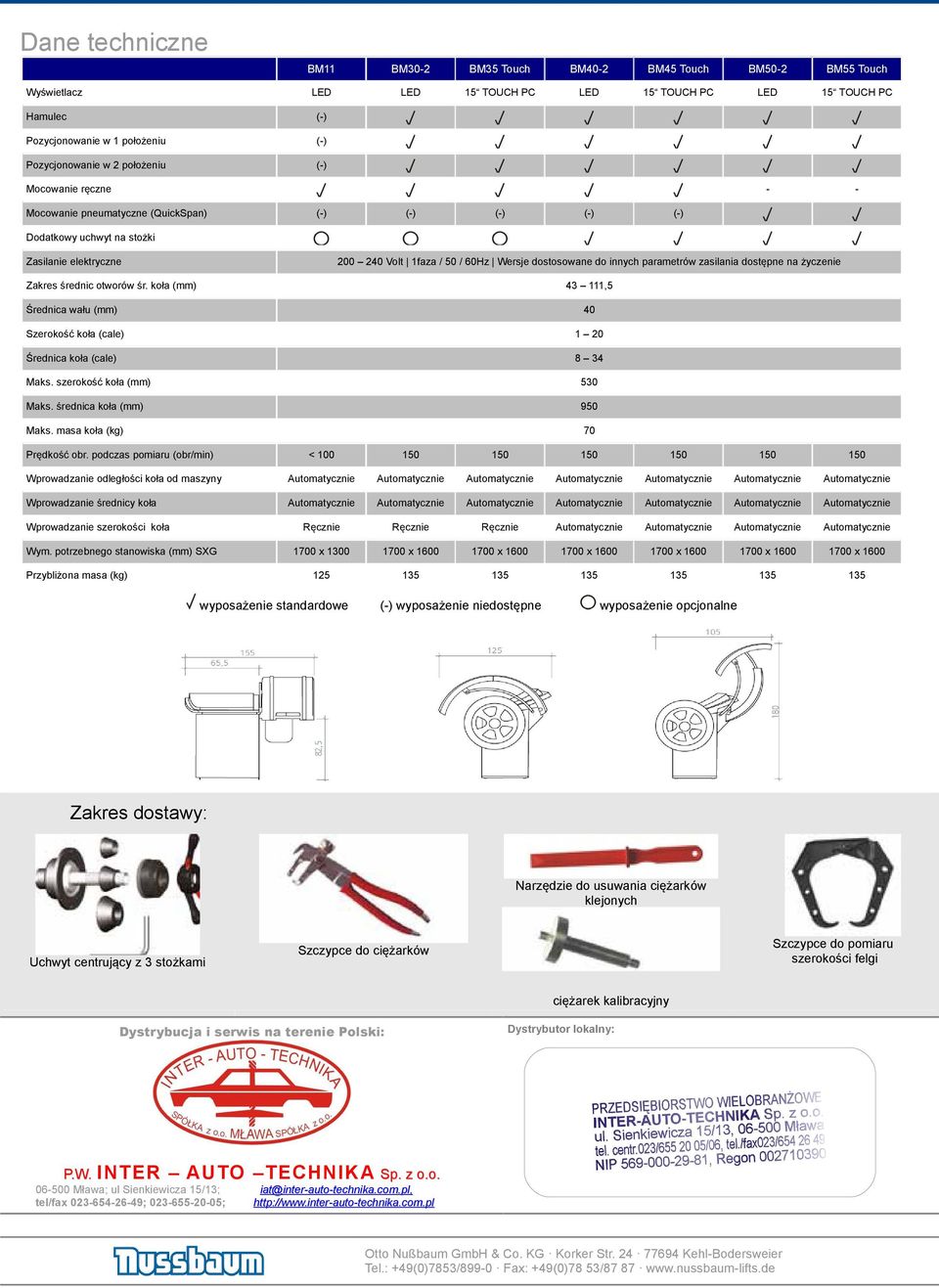

8 Dane techniczne BM11 BM30-2 BM35 Touch BM40-2 BM45 Touch BM50-2 BM55 Touch Wyświetlacz LED LED 15 TOUCH PC LED 15 TOUCH PC LED 15 TOUCH PC Hamulec (-) Pozycjonowanie w 1 położeniu (-) Pozycjonowanie w 2 położeniu (-) Mocowanie ręczne - - Mocowanie pneumatyczne (QuickSpan) (-) (-) (-) (-) (-) Dodatkowy uchwyt na stożki Zasilanie elektryczne Volt 1faza / 50 / 60Hz Wersje dostosowane do innych parametrów zasilania dostępne na życzenie Zakres średnic otworów śr. koła (mm) ,5 Średnica wału (mm) 40 Szerokość koła (cale) 1 20 Średnica koła (cale) 8 34 Maks. szerokość koła (mm) 530 Maks. średnica koła (mm) 950 Maks. masa koła (kg) 70 Prędkość obr. podczas pomiaru (obr/min) < Wprowadzanie odległości koła od maszyny Automatycznie Automatycznie Automatycznie Automatycznie Automatycznie Automatycznie Automatycznie Wprowadzanie średnicy koła Automatycznie Automatycznie Automatycznie Automatycznie Automatycznie Automatycznie Automatycznie Wprowadzanie szerokości koła Ręcznie Ręcznie Ręcznie Automatycznie Automatycznie Automatycznie Automatycznie Wym. potrzebnego stanowiska (mm) SXG 1700 x x x x x x x 1600 Przybliżona masa (kg) wyposażenie standardowe (-) wyposażenie niedostępne wyposażenie opcjonalne Zakres dostawy: Narzędzie do usuwania ciężarków klejonych Uchwyt centrujący z 3 stożkami Szczypce do ciężarków Szczypce do pomiaru szerokości felgi ciężarek kalibracyjny Dystrybucja i serwis na terenie Polski: Dystrybutor lokalny: P.W. INTER AUTO TECHNIKA Sp. z o.o Mława; ul Sienkiewicza 15/13; iat@inter-auto-technika.com.pl, tel/fax ; ; Otto Nußbaum GmbH & Co. KG Korker Str Kehl-Bodersweier Tel.: +49(0)7853/899-0 Fax: +49(0)78 53/
