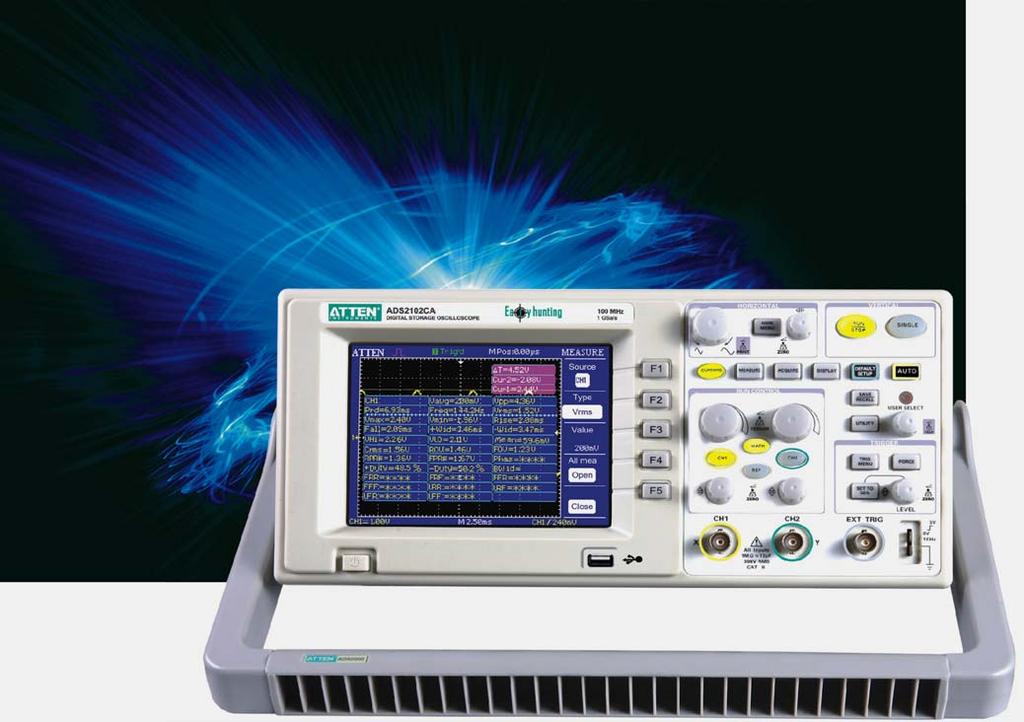

1 ADS2000/ADS7000 Oscyloskopy cyfrowe Wysoka częstotliwość próbkowania realnego do 1GS/s. Próbkowanie ekwiwalentne do 50GS/s Złącze USB współpracujące z pamięciami flash oraz funkcjonalne oprogramowanie EasyScope2.0 Obsługa drukarek kompatybilnych z PictBridge Trzydzieści dwie funkcje autopomiarowe Pomiary kursorowe dostępne w trybie manualnym, śledzącym I automatycznym Dwie pamięci przebiegów referencyjnych, dwadzieścia komórek ogólnego przeznaczenia oraz dwadzieścia komórek pamięci ustawień Cyfrowe filtry przebiegów, dolno, górno przepustowe,pasmowo przepustowe,pasmowo zaporowe Funkcja Pass/Fail (maski) Funkcja Waveform recorder (możliwość nagrania do 1500 przebiegów) Pasmo przenoszenia w zależności od modelu: 25MHZ-200MHZ. Szybkość próbkowania przekraczająca 1000 przebiegów/sekundę Czułość pionowa : 2mV-5V/div; Podstawa czasu: 2.5ns-50s/div Analiza widma FFT

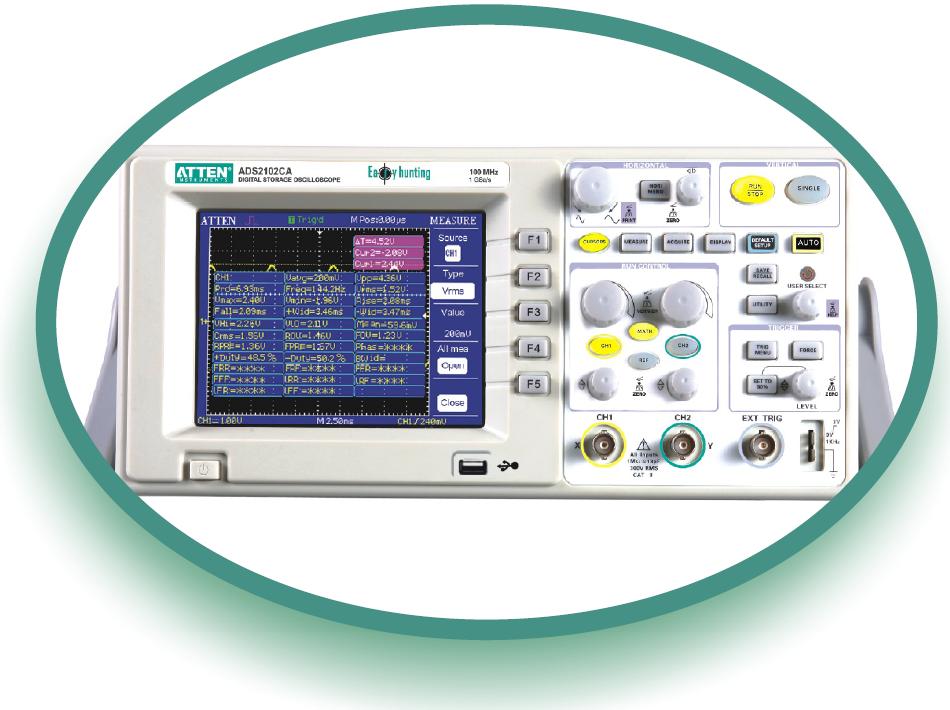

2 ADS2000 Oscyloskopy cyfrowe Seria ADS2000/ADS7000 znana jest z wyśmienitej jakości, bogatego oprogramowania i atrakcyjnej ceny. Próbkowanie realne 1GS/s użyteczne w trybie singleshot oraz próbkowanie ekwiwalentne 50GS/s umożliwiające dokładne zobrazowanie charakterystyki przebiegu, usatysfakcjonuje każdego potencjalnego nabywcę. Jak przystało na sprzęt wysokiej klasy, oscyloskopy te posiadają bardzo szybkie odświeżanie przekraczające tysiąc przebiegów na sekundę, współpracę z urządzeniami działającymi na szynie USB oraz bogate oprogramowanie.

3 Drukowanie w systemie PictBridge-ADS2000 Seria ADS2000 wspiera praktycznie wszystkie drukarki kompatybilne z PictBridge. Sposób drukowania jest zmienny i w każdym momencie użytkownik może dostosować go do własnych potrzeb. Zaawansowana funkcja DirectPrint zastosowana po raz pierwszy w serii ADS2000 umożliwia drukowanie na najwyższym poziomie jakości druku Przebiegi w Pamięci Flash ADS2000 Przy aktualnym poziomie cen pamięci Flash wręcz konieczną funkcją staje się możliwość zapisywania danych bezpośrednio przez USB. Sposób zapisu w serii ADS2000 został uproszczony do maksimum, dzięki temu, w porównaniu do innej klasy oscyloskopów, stał się przyjazny dla użytkownika, który może zapisywać ustawienia oscyloskopu, przebiegi lub zrzuty ekranu. Filtry Cyfrowe ADS2000 Oscyloskopy ADS2000 posiadają bogatą funkcję cyfrowej filtracji sygnałów wejściowych. Użytkownik może określić dolny i górny przedział filtru, dzięki czemu usunięte z sygnału zostaną niepotrzebne szumy i zakłócenia. Do dyspozycji są cztery rodzaje filtrów: dolno i górno przepustowy, pasmowo przepustowy i pasmowo zaporowy. Bez filtru / z filtrem Funkcja Rekordera-ADS2000 Przy użyciu tej funkcji próbkowane przebiegi zapisywane są w postaci ciągłej jako ramki. Rekorder może pobierać sygnał z kanału pierwszego i drugiego, pracując nieprzerwanie do momentu zapisania maksymalnie 1500 ramek. Funkcja ta może także współpracować z opcją pass/fail oscyloskopu, gdzie każdy sygnał niespełniający określonego warunku (wszelkie niestabilności, szumy itp.) będzie trafiał do pamięci rekordera. Pamięci Przebiegów Seria ADS2000 umożliwia zapisanie do dwóch przebiegów odniesienia (do porównywania), do dwudziestu przebiegów spróbkowanych i dwudziestu ustawień oscyloskopu. W serii ADS7000 występuje dziesięć pamięci przebiegów i ustawień.

4 Funkcje Autopomiarowe ADS2000 mają możliwość pomiaru 32 parametrów próbkowanego sygnału (ADS parametrów). Funkcje te mogą w sposób zrozumiały wyeliminować błąd pomiaru wykonywany przez użytkownika za pomocą kursorów. Są szybsze, efektywniejsze i łatwe w obsłudze. Funkcja Pass/Fail-ADS2000 Funkcja znana z wysokiej klasy oscyloskopów. Pozwala nałożyć na sygnał maskę i generuje błąd jeżeli sygnał przez tą maskę przejdzie. Jest to funkcja idealna wręcz przy sprawdzaniu zakłóceń w sygnałach szybkozmiennych, gdzie odchyłki sygnału ze względu na szybkość stają się niezauważalne. EasyHunting TM Wszystkie oscyloskopy serii ADS2000/ADS7000 posiadają opatentowaną technologię próbkowania EasyHunting. Technologia ta w połączeniu z odpowiednim algorytmem programowym umożliwia próbkowanie z wyższą dokładnością niż oscyloskopy konkurencyjne. Testy porównawcze wykazały, że seria ADS2000/ADS7000 była w stanie spróbkować i wyświetlić sygnał bardziej stabilny i dokładniejszy niż inne produkty o tej tych samych parametrach. Technologia EasyHunting w efekcie daje użytkownikowi możliwość obserwacji szybkozmiennych sygnałów z mniejszym jitter em próbkowania. Sygnał z technologią EasyHunting Idealny pion sygnału Sygnał bez technologi EasyHunting Przesunięcie sygnału, zauważalny ukos w pionie Wielofunkcyjne pokrętła Oscyloskopy firmy ATTEN wyposażone są w wielofunkcyjne pokrętła powodujące np. zerowanie pozycji pionowej bądź poziomej sygnału, wywołujące drukowanie czy help

5 Częstotliwość Próbkowania Próbkowanie realne w oscyloskopach ADS2000/ADS7000 w zależności od modelu wynosi od 250Ms/s do 1GS/s. Każdy model serii posiada także próbkowanie ekwiwalentne 50GS/s, mające zastosowanie głównie w realnym odwzorowywaniu okresowych sygnałów wejściowych. Próbkowanie to ma znaczenie także przy częstotliwościach wejściowych bliskich ¼-tej częstotliwości próbkowania realnego, gdzie wartość realna sygnału przedstawionego na ekranie jest niewielka. Tryb XY Oscyloskopy serii ADS2000/ADS7000 umożliwiają próbkowanie w trybie XY od 5Ks/s do 200MS/s. Ten zakres próbkowania przewyższa próbkowanie w innych oscyloskopach podobnej klasy, umożliwiając bardzo dokładną analizę figur Lissajous oraz wzorców modulacji wektorowej EasyZoom Oscyloskopy ADS2000/ADS7000 posiadają technologię bazującą na podwójnej podstawie czasu, umożliwiającą powiększenie poziome pewnej części sygnału zapisanego, referencyjnego lub wejściowego nawet milion razy! Wystarczy zaznaczyć interesującą nas część sygnału, wcisnąć odpowiedni przycisk i na ekranie ukażą się pełne detale wybranego fragmentu. Trigger Rozbudowany system wyzwalania sygnału umożliwia wyzwalanie: zboczem, impulsem, automatyczne i standardowe z opcjami wyzwolenia pojedynczego i opóźnionego. Źródłem wyzwalania są do wyboru: kanał 1, kanał 2 oraz zewnętrzne źródło EXT TRIG.

6 Funkcja Persistance Seria ADS2000/ADS7000 jak większość oscyloskopów posiada funkcję persistance, która powoduje, że każdy kolejny przebieg jest nadpisywany na poprzedni przez pewien czas. Jest to bardzo użyteczna funkcja przy obrazowaniu modulacji oraz zniekształceń sygnałów EasyAuto Oscyloskopy ADS2000/ADS2000 posiadają zaawansowaną funkcję autoskalowania, która nie tylko używa programowego AUTOSET czułego na sygnał AC z kanałów wejściowych, ale także analizuje napięcia, częstotliwość i punkt wyzwalania. Dzięki temu sygnał pokazany jest na ekranie ma ustawioną właściwą amplitudę, podstawę czasu i trigger. Oprogramowanie EasyScope Oprogramowanie dostarczane przez firmę ATTEN jest wysokiej klasy rozwiązaniem stosowanym przy sterowaniu, przenoszeniu i przeglądaniu danych z oscyloskopu. Interfejs użytkownika jest wykonany bardzo intuicyjnie a sposób wyświetlania informacji i przebiegów jest identyczny jak w oscyloskopie

7 Parametry wspólne dla serii ADS2000 Ilość kanałów 2 Czułość pionowa 2mV - 5V/div Rozdzielczość przetwornika 8 bitów Próbkowanie ekwiwalentne Max 50GS/s Pamięć próbek 4kB/ kanał Szybkość odświeżania przebiegów Funkcja Save/Recall Tryb wyświetlania Rodzaje wyzwalania Tryby wyzwalania Operacje matematyczne FFT- analiza widma Autopomiary Max >1000 razy na sekundę Dwie pamięci referencyjne, 20 pamięci przebiegów, 20 pamięci ustawień, opcja zapisu/odczytu z pamięci flash Main, Window, Window zoom, Roll, X-Y Zboczem, impulsem, sygnałem Video Automatyczny, standardowy, pojedynczy Dodawanie, odejmowanie, mnożenie, dzielenie, inwersja Okna: Hanning, Hamming, Blackman, Rectangular Analiza z 1024 punktów Vpp, Vmax, Vmin, Vamp, Vtop, Vbase, Vavg, Mean, Vrms, Crms, ROVShoot, FOVShoot, RPREShoot, FPREShoot, Freq, Period, Rise time, Fall Time, +Width, -Width, +Duty, - Duty, Bwid, Phase, FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF Pomiary kursorowe Tryb manualny, śledzący, automatyczny Tryby próbkowania Realny, Ekwiwalentny Uśrednianie 4,16,32,64,128,256 Tryb XY Błąd fazy: +-3 stopnie, próbkowanie 5ks/s do 200Ms/s Zasilanie VAC, 47Hz- 440Hz, 50VA max Wymiary 300mm x 150mm x 290mm 4.6kg Akcesoria Dwie sondy 1:1/1:10, oprogramowanie, kabel zasilający, instrukcja użytkownika Dodatkowe opcje Moduł GPIB, Moduł interfejsu szeregowego, ADS2202 ADS2152 ADS2102 ADS2062 ADS2042 ADS2022 Pasmo 200 MHz 150 MHz 100 MHz 60 MHz 40 MHz 25 MHz Próbkowanie realne Wyświetlacz 1GS/s (modele SA,CA), 500MS/s (modele S,C) Kolor LCD 5.7" (modele C,CA), mono LCD 5.7" (modele S,SA) Czas narastania <1.8ns <2.3ns <3.5ns <5.8ns <8.8ns <14ns Impedancja wej. Podstawa czasu 1MOhm 13pF, 50Ohm 2.5ns/div - 50s/div 1MOhm 13pF, 50Ohm 2.5ns/div - 50s/div 1MOhm 13pF 1MOhm 13pF 1MOhm 13pF 1MOhm 13pF 2.5ns/div - 50s/div 5ns/div - 50s/div 10ns/div - 50s/div Funkcja scrollowania (przewijania) przy podstawach 100ms/div - 50s/div 25ns/div - 50s/div
