Załącznik nr 1 do zapytania ofertowego nr 01/POIR /15 z dnia 30 czerwca 2015 SZCZEGÓŁOWE WARUNKI ZAMÓWIENIA

Transkrypt

1 Załącznik nr 1 do zapytania ofertowego nr 01/POIR /15 z dnia 30 czerwca 2015 SZCZEGÓŁOWE WARUNKI ZAMÓWIENIA WYSZCZEGÓLNIENIE OSCYLOSKOP 500 MHZ + OPCJE 2 NR STRONY ANALIZATOR WIDMA Z GENERATOREM ŚLEDZĄCYM 3 OSCYLOSKOP WARSZTATOWY 100MHz 4 ZASILACZE PROGRAMOWALNE 5 GENERATOR 1,2 GHz 6 MULTIMETR PRECYZYJNY 6 CYFR 7 ZASILACZ WARSZTATOWY 9 GENERATOR DDS 25 MHz 10 GENERATOR 2 KANAŁY DDS 12 WZMACNIACZ Z WYJŚCIEM MOCY N.CZ. 13 ZASILACZ GŁÓWNEGO POLA TOMOGRAFU 14 ZASILACZ GRADIENTOWY 16 1

2 Pasmo przenoszenia Czas narastania Zakresy pasma przenoszenia Oscyloskop 500 MHz + opcje DC 500 MHz (-3dB) 700 ps 20 MHz/100 MHz/200 MHz/350 MHz Ilość kanałów 4 Wielkość zapisu Rzeczywista szybkość próbkowania Rozdzielczość pionowa Źródło wyzwalania EXT wyzwalanie Rozdzielczość pionowa wyświetlanie wejścia Akcesoria punktów na kanał 4 GSa/s 2 mv-5v/działkę (8bitów) dla 1MΩ 2 mv-1v/działkę (8 bitów) dla 50/75Ω CH1, CH2, CH3, CH4, Line, EXT Zakres ±15V Czułość: DC - 150MHz 100mV 150MHz -250MHz 150 mv 250MHz 350MHz 150 mv 350MHz 500MHz 200 mv 1ns/działkę 100ns/działkę 8 TFT LCD SVGA 800 pionowo x 600 poziomo punktów (SVGA) Interpolacja sin(x)/x RS-232, USB, LAN, SVGA video port, GPIB, Go/NoGo BNC, dysk FLASH 64MB Sondy 350MHz, analiza I2C, UART, SPI 2

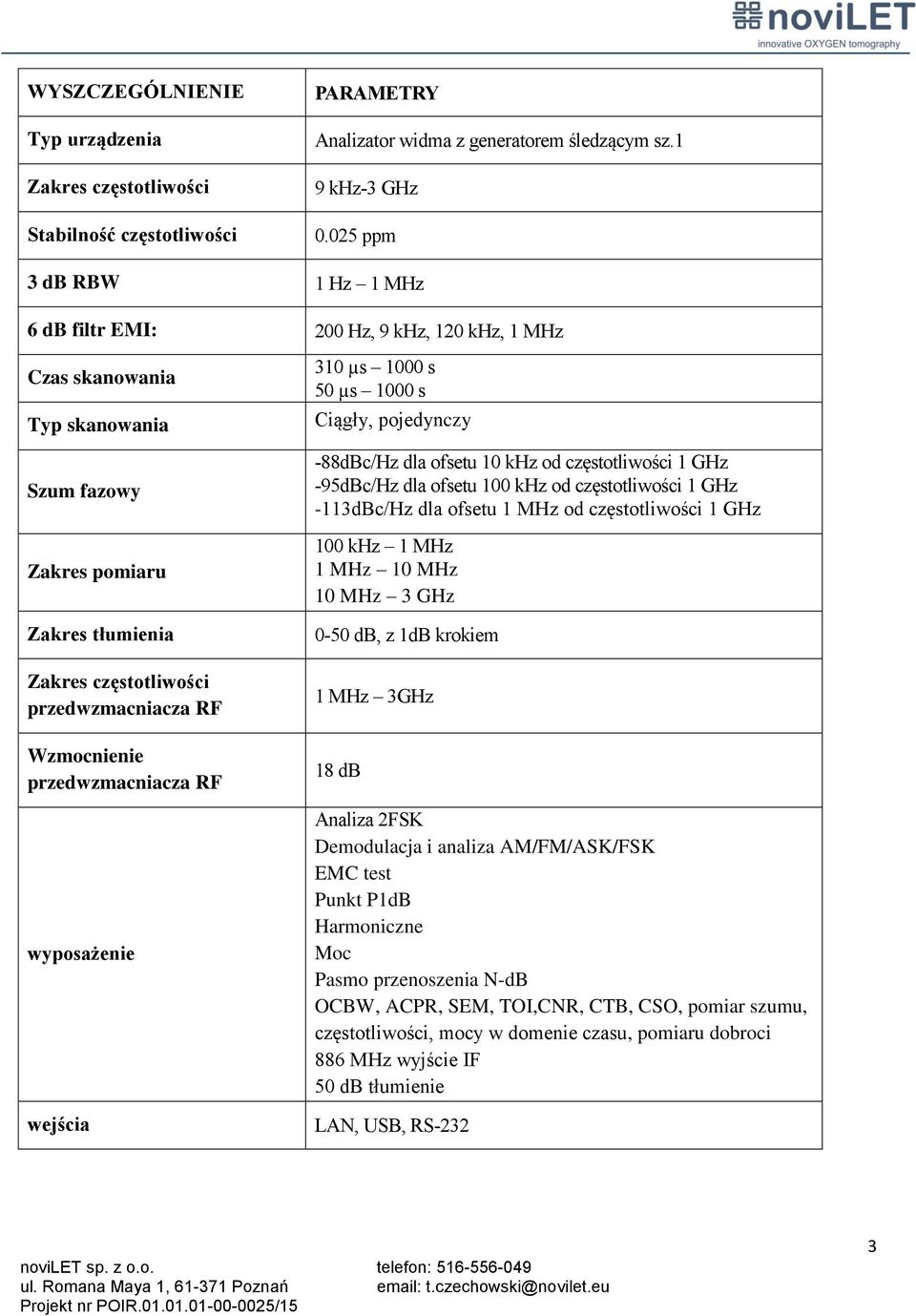

3 Zakres częstotliwości Stabilność częstotliwości Analizator widma z generatorem śledzącym sz.1 9 khz-3 GHz ppm 3 db RBW 1 Hz 1 MHz 6 db filtr EMI: 200 Hz, 9 khz, 120 khz, 1 MHz Czas skanowania Typ skanowania Szum fazowy Zakres pomiaru Zakres tłumienia Zakres częstotliwości przedwzmacniacza RF Wzmocnienie przedwzmacniacza RF wyposażenie wejścia 310 µs 1000 s 50 µs 1000 s Ciągły, pojedynczy -88dBc/Hz dla ofsetu 10 khz od częstotliwości 1 GHz -95dBc/Hz dla ofsetu 100 khz od częstotliwości 1 GHz -113dBc/Hz dla ofsetu 1 MHz od częstotliwości 1 GHz 100 khz 1 MHz 1 MHz 10 MHz 10 MHz 3 GHz 0-50 db, z 1dB krokiem 1 MHz 3GHz 18 db Analiza 2FSK Demodulacja i analiza AM/FM/ASK/FSK EMC test Punkt P1dB Harmoniczne Moc Pasmo przenoszenia N-dB OCBW, ACPR, SEM, TOI,CNR, CTB, CSO, pomiar szumu, częstotliwości, mocy w domenie czasu, pomiaru dobroci 886 MHz wyjście IF 50 db tłumienie LAN, USB, RS-232 3

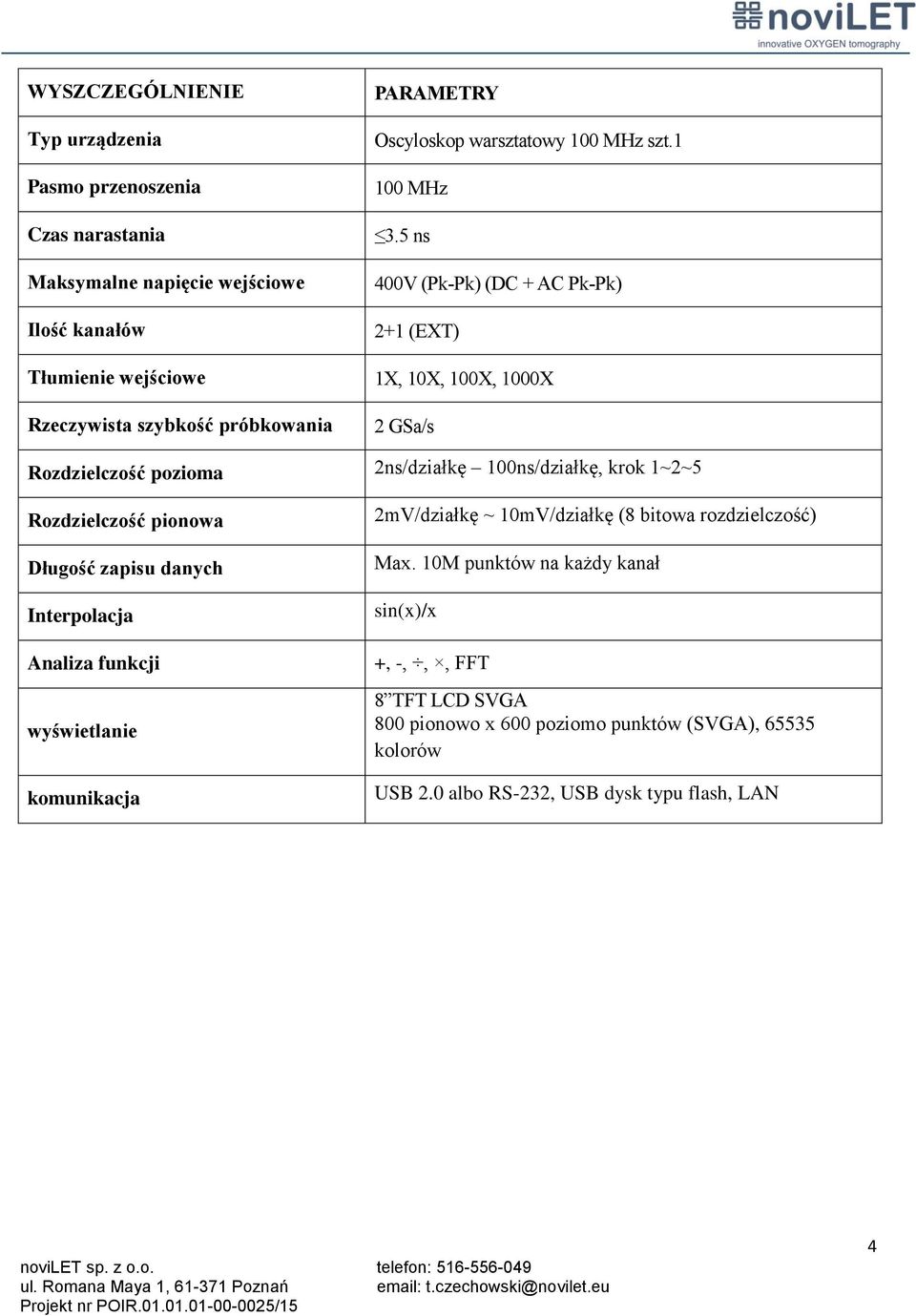

4 Pasmo przenoszenia Czas narastania Maksymalne napięcie wejściowe Ilość kanałów Tłumienie wejściowe Rzeczywista szybkość próbkowania Oscyloskop warsztatowy 100 MHz szt MHz 3.5 ns 400V (Pk-Pk) (DC + AC Pk-Pk) 2+1 (EXT) 1X, 10X, 100X, 1000X 2 GSa/s Rozdzielczość pozioma 2ns/działkę 100ns/działkę, krok 1~2~5 Rozdzielczość pionowa Długość zapisu danych Interpolacja Analiza funkcji wyświetlanie komunikacja 2mV/działkę ~ 10mV/działkę (8 bitowa rozdzielczość) Max. 10M punktów na każdy kanał sin(x)/x +, -,,, FFT 8 TFT LCD SVGA 800 pionowo x 600 poziomo punktów (SVGA), kolorów USB 2.0 albo RS-232, USB dysk typu flash, LAN 4

5 Zasilacze programowalne szt.3 Ilość kanałów 4 Napięcie wyjściowe Natężenie prądu wyjściowe Rozdzielczość napięciowa/prądowa Praca w trybie stałego napięcia Praca w trybie stałego prądu wyświetlanie CH1/CH2 0-30V CH3 0-5V / V CH4 0-5V CH1/CH2 0-3A CH3 0-3A / 0-1A CH4 0-1A 1mV/1mA Poziom szumów 10 mvpp(5hz~1mhz) Recovery time 100µS (50% zmiana obciążenia, minimalne obciążenie 0.5A) tak Napięcie: 4 ¾ cyfry 0.4 LED Prąd 3 ¾ cyfry 0.4 LED 5

6 Generator 1,2 GHz szt. 1 Dynamika sygnału wyjśiowego: Zakres częstotliwości: Rozdzielczość częstotliwości: Tryby modulacji Modulacja wewnętrzna Wejście/wyjście referencyjne Stabilność temperaturowa Interfejsy komunikacji -127 dbm do +13 dbm 1Hz-1200MHz 1 Hz lub mniej AM, FM, impulsowa, fazowa, FSK, PSK (10 Hz do 150 khz): sinusoidalna, prostokątna, trójkątna, ramp Zewnętrzne 10MHz / BNC ±0.5 x 10-6 lub lepiej RS-232/USB, opcjonalnie IEEE-488 (GPIB) 6

7 Multimetr precyzyjny 6 cyfr szt. 2 Napięcie DC Oporność Prąd DC RMS AC napięcie RMS AC prąd Zakres 100mV rozdzielczość 0.1µV Zakres 1V rozdzielczość 1µV Zakres 10V rozdzielczość 10µV Zakres 100V rozdzielczość 0.1mV Zakres 1000V rozdzielczość 1mV Zakres 100Ω rozdzielczość 100µΩ Zakres 1kΩ rozdzielczość 1mΩ Zakres 10kΩ rozdzielczość 10mΩ Zakres 100kΩ rozdzielczość 100mΩ Zakres 1MΩ rozdzielczość 1Ω Zakres 10MΩ rozdzielczość 10Ω Zakres 100MΩ rozdzielczość 100Ω Zakres 100µA rozdzielczość 100pA Zakres 1mA rozdzielczość 1nA Zakres 10mA rozdzielczość 10nA Zakres 100mA rozdzielczość 100nA Zakres 1A rozdzielczość 1µA Zakres 10A rozdzielczość 10µA -Zakres 1V-750V rozdzielczość 0.1µV-1mV częstotliwość 3-5Hz, 5-10Hz, 10Hz-20kHz, 20-50kHz, kHz, kHz -Zakres 100mV rozdzielczość 0.1µV częstotliwość 3-5Hz, 5-10Hz, 10Hz-20kHz, 20-50kHz, kHz, kHz -Zakres 1mA rozdzielczość 1nA częstotliwość 3-5Hz, 5-10Hz, 10Hz-5kHz, 5-10kHz, -Zakres 10mA rozdzielczość 10nA częstotliwość 3-5Hz, 5-10Hz, 10Hz-5kHz, 5-10kHz, -Zakres 100mA rozdzielczość 100nA częstotliwość 3-5Hz, 5-10Hz, 10Hz-5kHz, 5-10kHz, -Zakres 1A rozdzielczość 1µA częstotliwość 3-5Hz, 5-10Hz, 10Hz-5kHz, 5-10kHz, 7

8 -Zakres 10A rozdzielczość 10µA częstotliwość 3-5Hz, 5-10Hz, 10Hz-5kHz, 5-10kHz, Wyświetlanie 6 ½ cyfry, VFD dwukolorowy wyświetlacz 4 ½ cyfry przy odczytach/s Rozdzielczość wyświetlania 5 ½ cyfry przy 600 odczytach/s 6 ½ cyfry przy 30 odczytach/s 8

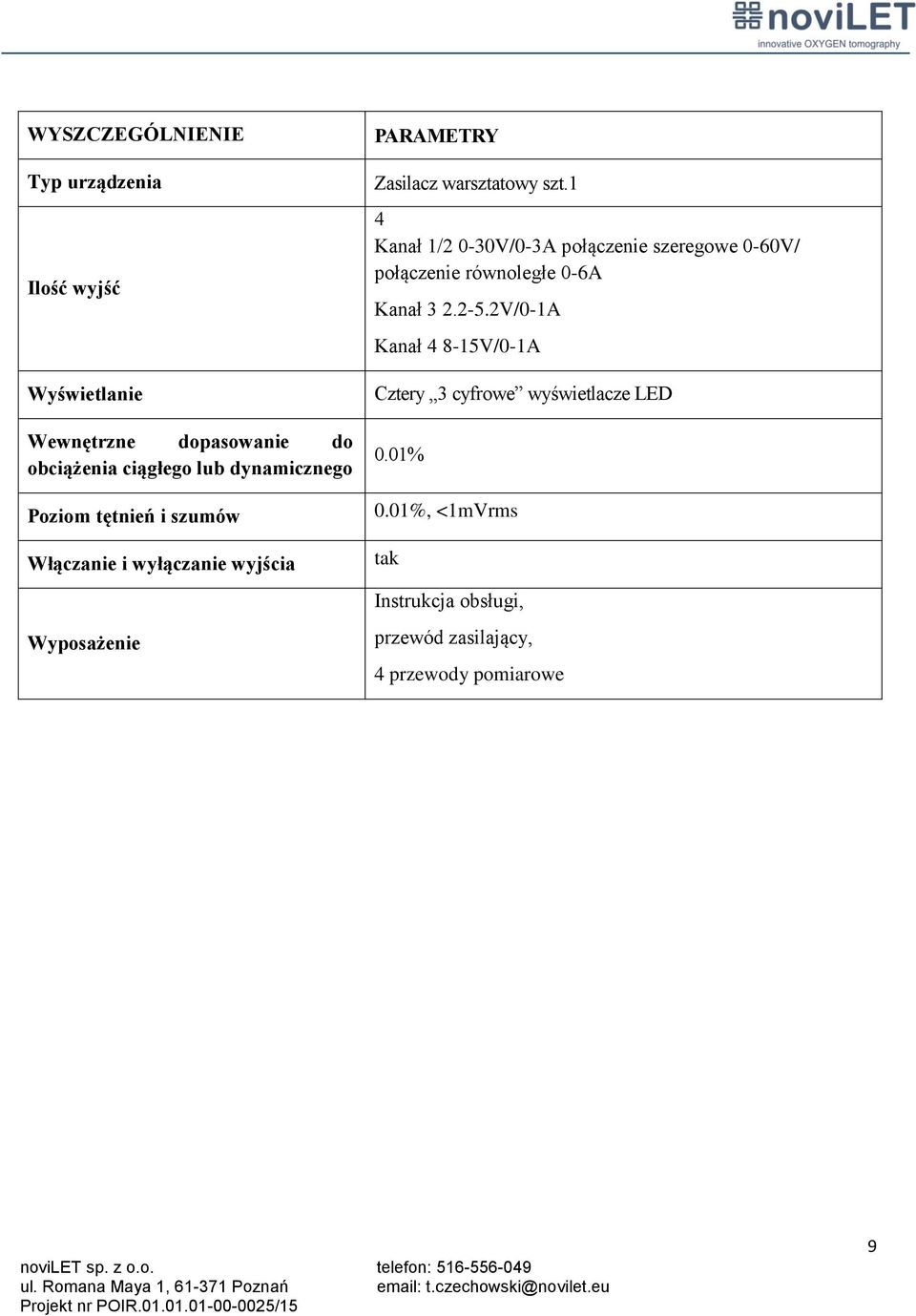

9 Ilość wyjść Wyświetlanie Wewnętrzne dopasowanie do obciążenia ciągłego lub dynamicznego Poziom tętnień i szumów Włączanie i wyłączanie wyjścia Zasilacz warsztatowy szt.1 4 Kanał 1/2 0-30V/0-3A połączenie szeregowe 0-60V/ połączenie równoległe 0-6A Kanał V/0-1A Kanał V/0-1A Cztery 3 cyfrowe wyświetlacze LED 0.01% 0.01%, <1mVrms tak Instrukcja obsługi, Wyposażenie przewód zasilający, 4 przewody pomiarowe 9

10 Generator DDS 25 MHz szt.1 Ilość kanałów 2 Kształty funkcji Parametry funkcji Charakterystyka częstotliwościowa Charakterystyka funkcji sinus Charakterystyka funkcji kwadratowej Charakterystyka funkcji piłokształtna Charakterystyka funkcji impulsowej Modulacje Sinus, kwadrat, piłokształtna, impulsowa, ARB Próbkowanie120MSa/s Szybkość powtarzania 60MHz Długość funkcji 4k punktów Rozdzielczość amplitudowa 10 bitów Zakres dla sinusa/kwadratu 1µHz-25MHz piłokształtna 1MHz Rozdzielczość 1µHz Stabilność ±20ppm Tolerancja 1mHz Harmoniczne zniekształcenia -55 dbc, DC 200kHz, Ampl > 0.1 Vpp -50 dbc, 200kHz 1MHz, Ampl >0.1 Vpp -35 dbc, 1MHz 5MHz, Ampl >0.1 Vpp -30 dbc, 5MHz 25MHz, Ampl >0.1 Vpp Czas narastania i zaniku 25 ns Asymetria 1% w okresie + 5ns Liniowość <0.1% piku wyjściowego Symetria 0% - 100% (0.1% rozdzielczość) Okres 40ns 2000s Szerokość impulsu 20ns s AM, FM, PM, FSK, Sweep, Burst Zakres 5Hz 150 MHz Dokładność ± 1 punkt Pomiar częstotliwości Rozdzielczość 100nHz dla 1Hz, 0.1Hz dla 100MHz Wejściowa impedancja 1kΩ/1pf Dokładność 35 mvrms 35 Vms (5Hz 150MHz) 10

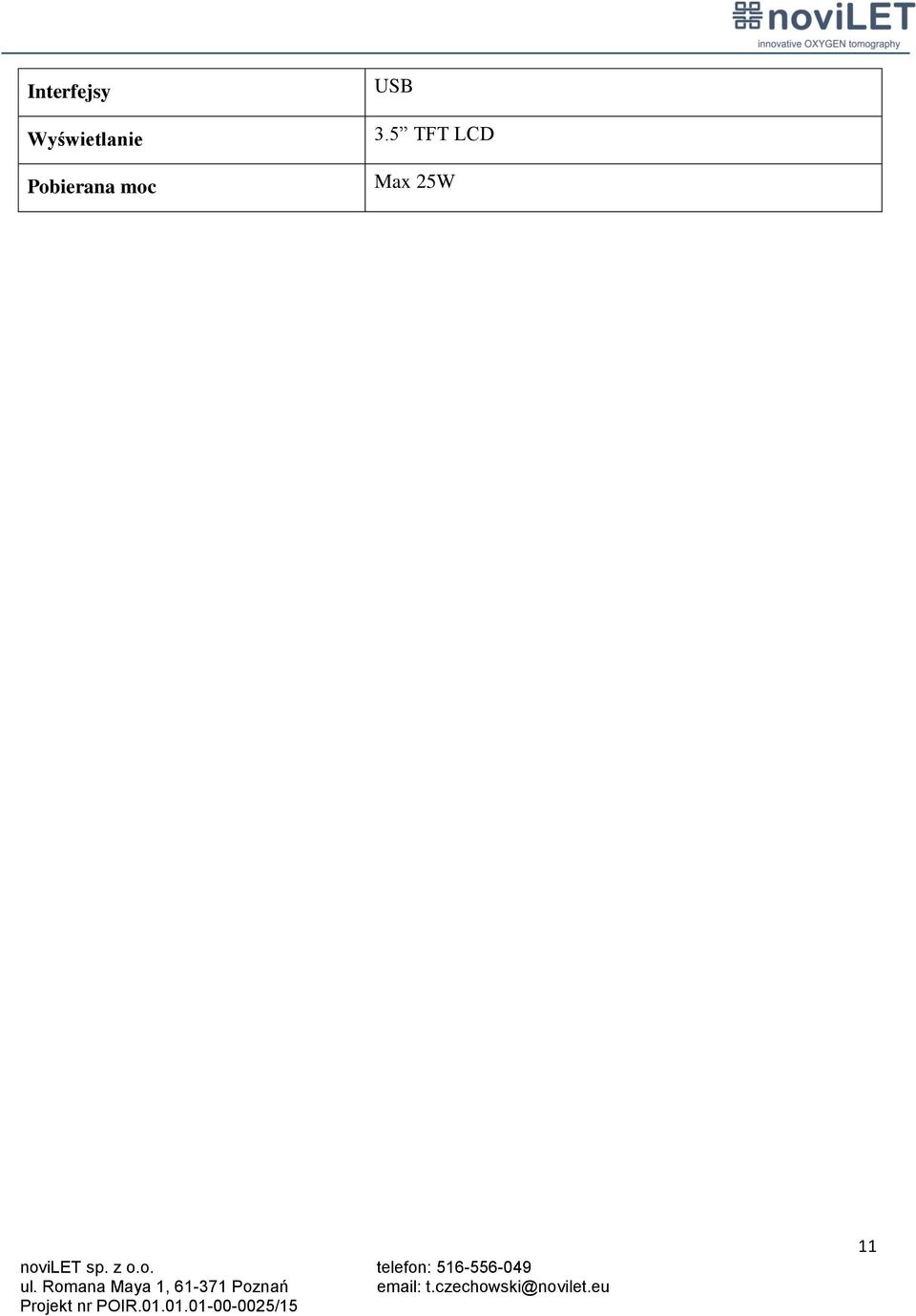

11 Interfejsy Wyświetlanie Pobierana moc USB 3.5 TFT LCD Max 25W 11

12 Ilość kanałów Częstotliwość wyjściowa Szybkość próbkowania Standardowe funkcji Generowane funkcje Generator dwukanałowy DDS szt triger 150MHz 400 MS/s Sinus, kwadrat, piłokształtna, impulsowa, Ekspotencjalny wzrost/zanik, sin(x)/x, krokowa i inne, nie mniej niż 45 funkcji Zakres dla sinusa 1µHz-150MHz Kwadratu 1µHz-50MHz Charakterystyka częstotliwościowa Amplituda Modulacje Częstotliwość modulacji piłokształtnej 1µHz-1MHz kształtu generowanego 1µHz-10MHz Rozdzielczość 1µHz 10 mvpp -10 Vpp (50Ω) 20 mvpp 20 Vpp (wyższa impedancja) AM, FM, PM, FSK, PWM, Sweep, Burst 2 mhz do 20kHz (FSK 1µHz 100kHz) Interfejsy USB, RS 232 Wyświetlanie 4 TFT LCD ( pikseli) 12

13 Napięcie wejściowe Napięcie wyjściowe Natężenie prądu Pasmo przenoszenia Wejście Wyjścia Wzmacniacz z wyjściem mocy n.cz. szt.1 Max 20V Max 80V Do 7A 0.1dB 20Hz 20kHz 0.7dB 10Hz 50kHz BNC 2 Ø 4mm, BNC 13

14 Parametry zasilania Nominalna moc wyjściowa napięcie wyjściowe Prąd wyjściowy Stabilizacja wyjścia Zasilacz głównego pola tomografu szt.1 - zakres napięć gwarantujących poprawną pracę zasilacza V AC; - zakres częstotliwości napięcia zasilającego gwarantujących poprawną pracę zasilacza: 47-65Hz; 1kW 100V nominalne, 10A nominalne, Prądu i napięcia. Narastania/opadania sygnału wyjściowego w trybie stabilizacji prądu Szumy i tętnienia wyjścia (rms) Współczynnik temperaturowego wyjściowych (na 1 st. C) Stabilność zasilacza Sterowanie Parametry mechaniczne dryftu wartości 50 µs <0,01% Io max. (tryb stabilizacji prądu wyjściowego), <0,1mV (tryb stabilizacji napięcia wyjściowego). - dryf termiczny(na st. C): <0,005% Eo max.(tryb stabilizacji napięcia wyjściowego), <0,01% Io max. (tryb stabilizacji prądu wyjściowego) - dryf (8h ciągłej pracy): <0,005% Eo max. (tryb stabilizacji napięcia wyjściowego), <0,01% Io max. (tryb stabilizacji prądu wyjściowego) 0,002% Eo max.(tryb stabilizacji napięcia wyjściowego), <1mA (tryb stabilizacji prądu wyjściowego) - interfejs komunikacyjny: GPIB (IEEE 488.2) - obsługa protokołu SCPI (Standard Commands for Programmable Instruments) - pamięć na 40 ustawień z możliwością wyzwalania kolejnych ustawień w zależności od upływu czasu - 24 przyciskowa klawiatura do ustawiania wartości prądu i napięcia zadanego - programowalne ograniczenie nadprądowe i nadnapięciowe zadawane z klawiatury bądź zdalnie przez interfejs GPIB - wyświetlacz LCD z wskazaniami prądu lub napięcia możliwość zamontowania w obudowie RACK 19 ; wymiary wysokość x szerokość x długość(mm): nie większy niż 177x483x505; 14

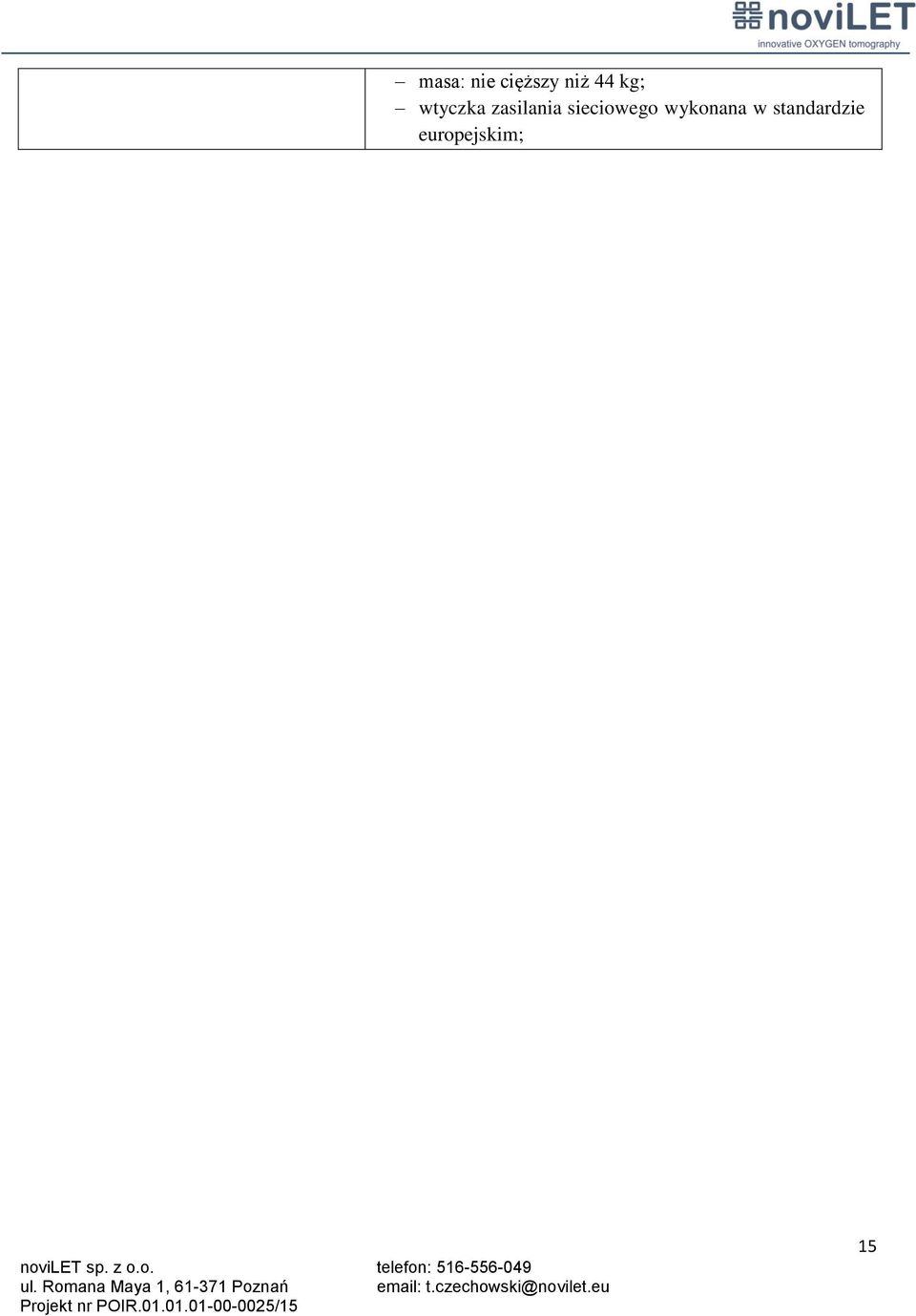

15 masa: nie cięższy niż 44 kg; wtyczka zasilania sieciowego wykonana w standardzie europejskim; 15

16 Parametry zasilania Nominalna moc wyjściowa Zakres napięć wyjściowych Zakres prądów wyjściowych Konstrukcja elektryczna zasilacza Zasilacz gradientowy szt.1 - zakres napięć gwarantujących poprawną pracę zasilacza V AC; - zakres częstotliwości napięcia zasilającego gwarantujących poprawną pracę zasilacza: 47-65Hz; 400W Od 0 do ±20V (wyjście bipolarne) Od 0 do ±20A (wyjście bipolarne) Zapewniająca działanie we wszystkich czterech ćwiartkach płaszczyzny napięcie wyjściowe prąd wyjściowy, czyli zdolność do zasilania dołączonego obciążenia jak i absorpcji energii pochodzącej od niego Prądu i napięcia. Stabilizacja wyjścia Izolacja napięciowa wejścia Pasmo przenoszenia przy sterowaniu prądowym Narastania/opadania sygnału wyjściowego w trybie stabilizacji prądu Szumy i tętnienia wyjścia Funkcja automatycznego przełączania trybu stabilizacji wyjścia w trakcie pracy z obciążeniem Przystosowany do pracy z obciążeniem rezystancyjnoindukcyjnym od 0,5Ω do 4Ω i od 1mH do 1H. 500V napięcia stałego bądź szczytowego mierzone względem masy - przy obciążeniu rezystancyjnym minimum 12kHz - przy obciążeniu indukcyjnym (2mH) minimum 6kHz 50 µs tryb stabilizacji napięcia wyjściowego: wartość średniokwadratowa (rms) typowa <1mV, maksymalna 6mV; wartości szczytowe (p-p) typowe <10mV, maksymalne 30mV; tryb stabilizacji prądu wyjściowego: wartość średniokwadratowa (rms) typowa <2mA, maksymalna 3,6mA; wartości szczytowe (p-p) typowe <20mA, maksymalne 36mA; 16

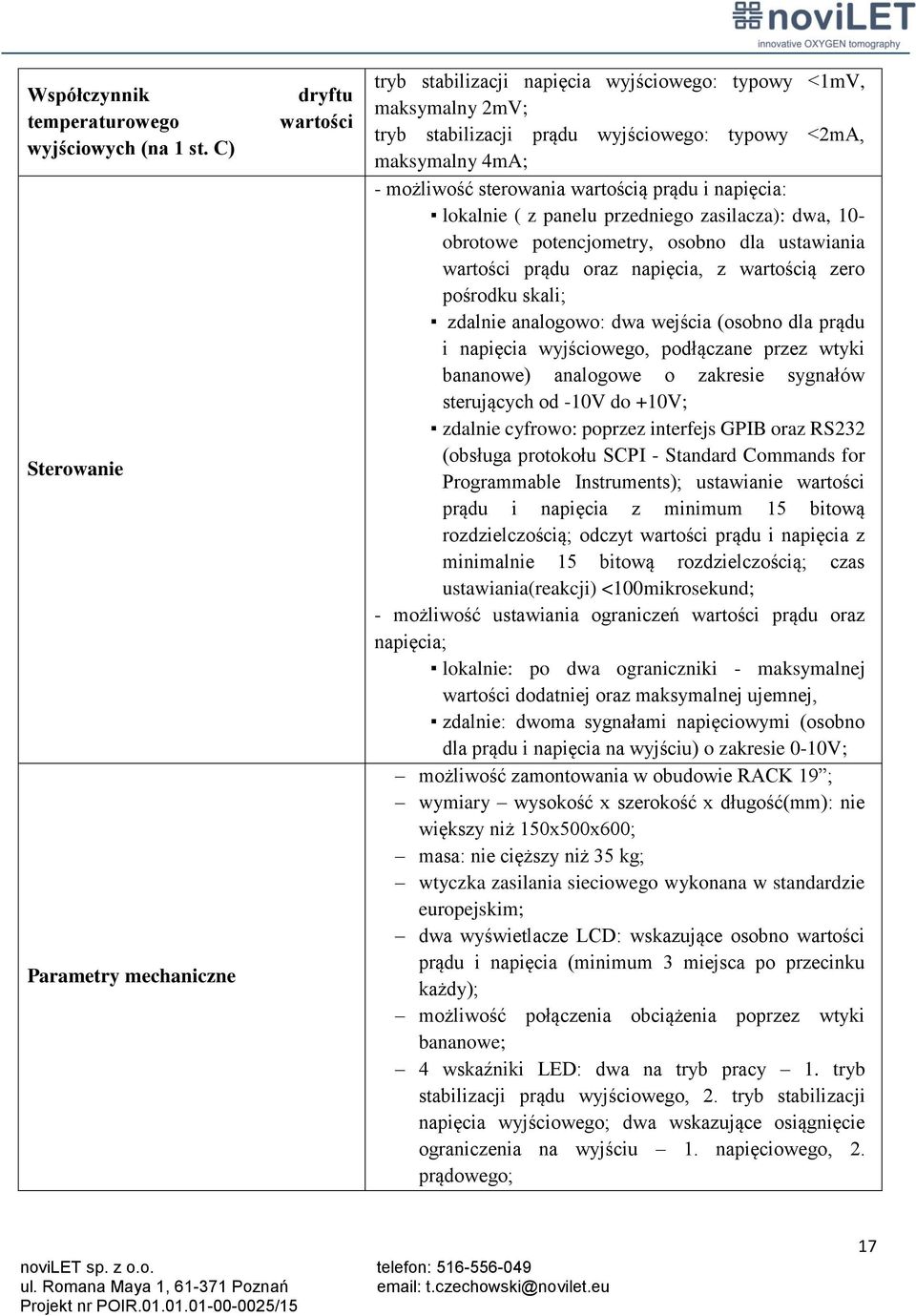

17 Współczynnik temperaturowego wyjściowych (na 1 st. C) Sterowanie Parametry mechaniczne dryftu wartości tryb stabilizacji napięcia wyjściowego: typowy <1mV, maksymalny 2mV; tryb stabilizacji prądu wyjściowego: typowy <2mA, maksymalny 4mA; - możliwość sterowania wartością prądu i napięcia: lokalnie ( z panelu przedniego zasilacza): dwa, 10- obrotowe potencjometry, osobno dla ustawiania wartości prądu oraz napięcia, z wartością zero pośrodku skali; zdalnie analogowo: dwa wejścia (osobno dla prądu i napięcia wyjściowego, podłączane przez wtyki bananowe) analogowe o zakresie sygnałów sterujących od -10V do +10V; zdalnie cyfrowo: poprzez interfejs GPIB oraz RS232 (obsługa protokołu SCPI - Standard Commands for Programmable Instruments); ustawianie wartości prądu i napięcia z minimum 15 bitową rozdzielczością; odczyt wartości prądu i napięcia z minimalnie 15 bitową rozdzielczością; czas ustawiania(reakcji) <100mikrosekund; - możliwość ustawiania ograniczeń wartości prądu oraz napięcia; lokalnie: po dwa ograniczniki - maksymalnej wartości dodatniej oraz maksymalnej ujemnej, zdalnie: dwoma sygnałami napięciowymi (osobno dla prądu i napięcia na wyjściu) o zakresie 0-10V; możliwość zamontowania w obudowie RACK 19 ; wymiary wysokość x szerokość x długość(mm): nie większy niż 150x500x600; masa: nie cięższy niż 35 kg; wtyczka zasilania sieciowego wykonana w standardzie europejskim; dwa wyświetlacze LCD: wskazujące osobno wartości prądu i napięcia (minimum 3 miejsca po przecinku każdy); możliwość połączenia obciążenia poprzez wtyki bananowe; 4 wskaźniki LED: dwa na tryb pracy 1. tryb stabilizacji prądu wyjściowego, 2. tryb stabilizacji napięcia wyjściowego; dwa wskazujące osiągnięcie ograniczenia na wyjściu 1. napięciowego, 2. prądowego; 17

18 wskaźnik LED pracy zasilacza wskazujący tryb pracy zasilacza: zdalne sterowanie, lokalne sterowanie(z panelu czołowego); chłodzenie: powietrzne, z wydmuchem strumienia powietrza przez panel tylni zasilacza; 18
