1 Pobierz Wentyle Pobierz AlnorCAM Zamawiaj w B2B Prefabrykacja kanałowa Producent zastrzega sobie prawo do dokonywania zmian w wymiarach i danych technicznych produktów ze względu na ciągłe ich doskonalenie 1

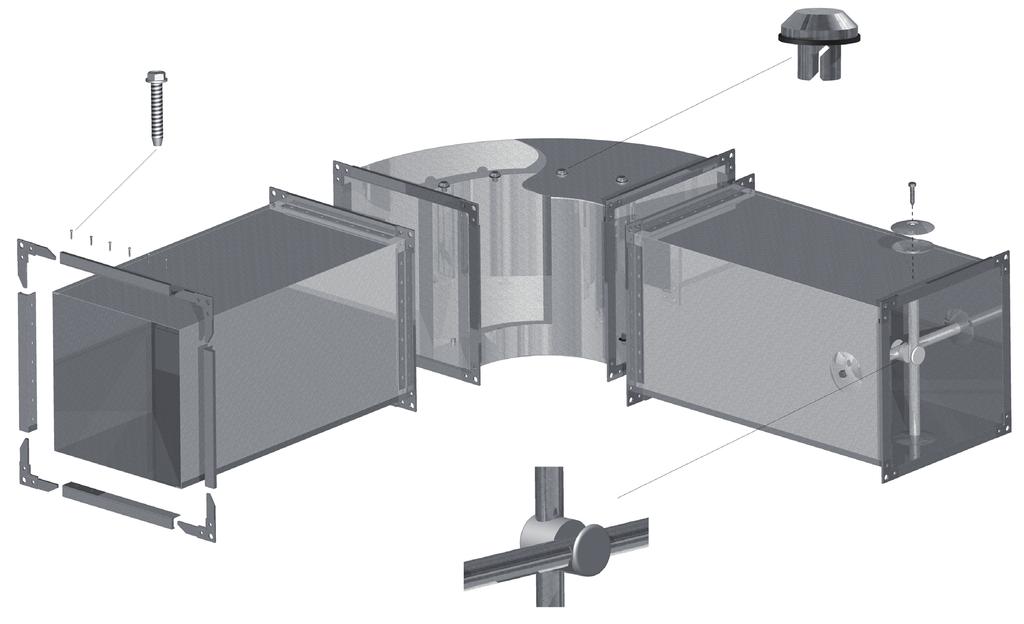

2 O systemie O systemie Elementy prefabrykacji umożliwiają w łatwy sposób wykonywanie i modyfikowanie kanałów wentylacyjnych. Wszystkie elementy dopasowane są do standardów przyjętych w branży i realizowanych przez większość producentów. Wszystkie wielkości bazują na tabelach i informacjach przedstawionych w karcie katalogowej danego elementu. Instrukcja montażu W zależności od systemu i rodzaju elementów możliwa jest konieczność wykorzystania podczas produkcji specjalistycznych maszyn blacharskich. Korzyści stosowania Dzięki komplementarności elementów możliwe jest ich stosowanie przy szybkich doróbkach elementów na placu budowy. Istotnym jest wówczas zwiększenie elastyczności czasowej i wymiarowej produkowanych lub modyfikowanych kanałów wentylacyjnych. Oznakowanie Wyroby firmy ALNOR oznaczane są znakiem budowlanym, oraz kodem towaru zgodnym ze specyfikacją techniczną zawartą w niniejszym katalogu. 2

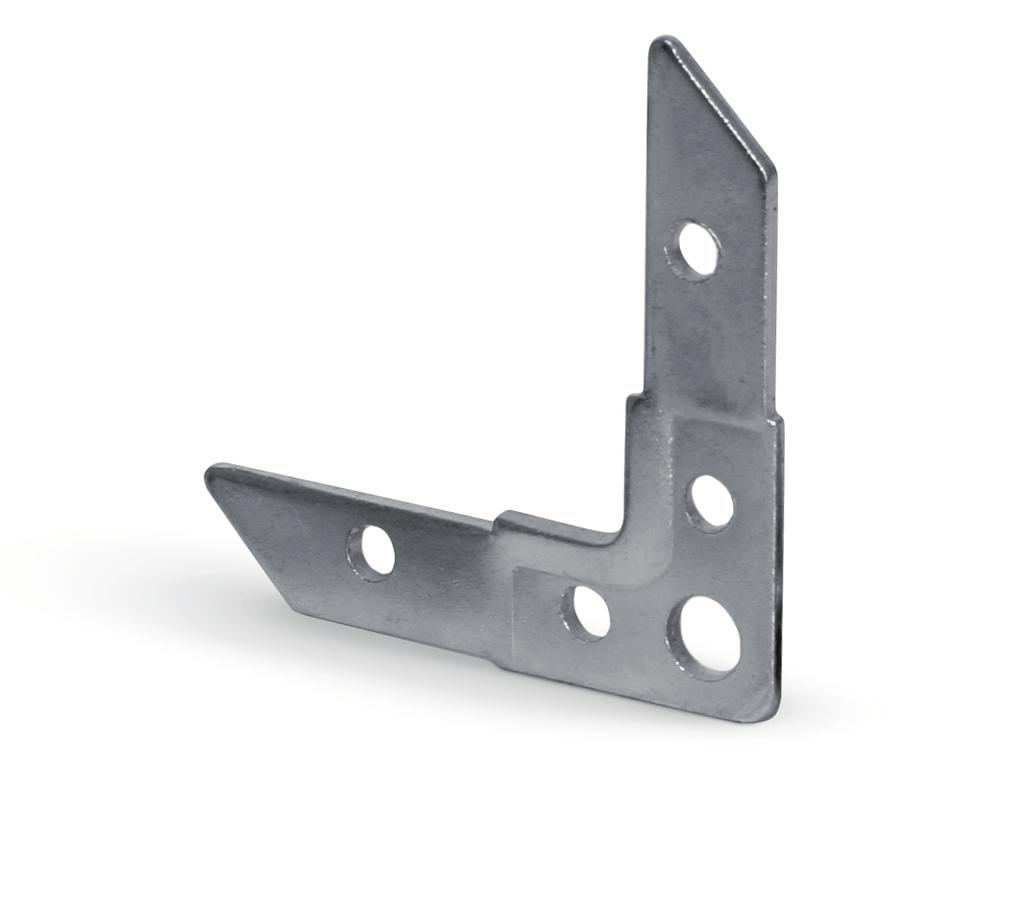

3 Narożnik do ramek wentylacyjnych kanałów prostokątnych NQ Narożniki NQ razem z profilami PQ wykorzystywane są do budowy wentylacyjnych kanałów prostokątnych. Standardowy narożnik NQ-20 stosowany jest dla przekrojów kanałów do około 800 mm dłuższego boku, w przypadku większych wymiarów prostokątnych elementów warto zastosować wydłużony narożnik NQ-20L. Gdy ciąg wentylacyjny krótszy bok ma poniżej 150 mm wówczas najlepszym rozwiązaniem jest krótki narożnik NQ-20K. Przy produkcji większych kanałów wentylacyjnych stosowane są narożniki NQ-30 i NQ-40. Narożnik NQ Narożnik NQ K Narożnik NQ L NQ blacha ocynkowana NQ K - blacha kwasoodporna /304 NQ K-316L - blacha kwasoodporna /316L z molibdenem NQ A - blacha aluminiowa AW-1050A H24 NQ materiał rozmiar Narożnik NQ Narożnik NQ

4 Narożnik do ramek wentylacyjnych kanałów prostokątnych NQ-SH Narożniki NQ-SH są specjalnym em narożników wykorzystywanym do profili ramowych produkowanych na 12 rolkowej maszynie SWAH. Razem z profilami wykorzystywane są gdy produkowane są prostokątne kanały i kształtki wentylacyjne. W zależności od wymiarów rurociągów oraz użytego profila stosujemy narożnik 30, 20 lub 20L czyli wydłużoną. Narożnik NQ-20-SH ,2 14,2 4x 5, , Narożnik NQ-20L-SH 8 NQ-...-SH - blacha ocynkowana NQ-20-SH Narożnik NQ-20L-SH 4

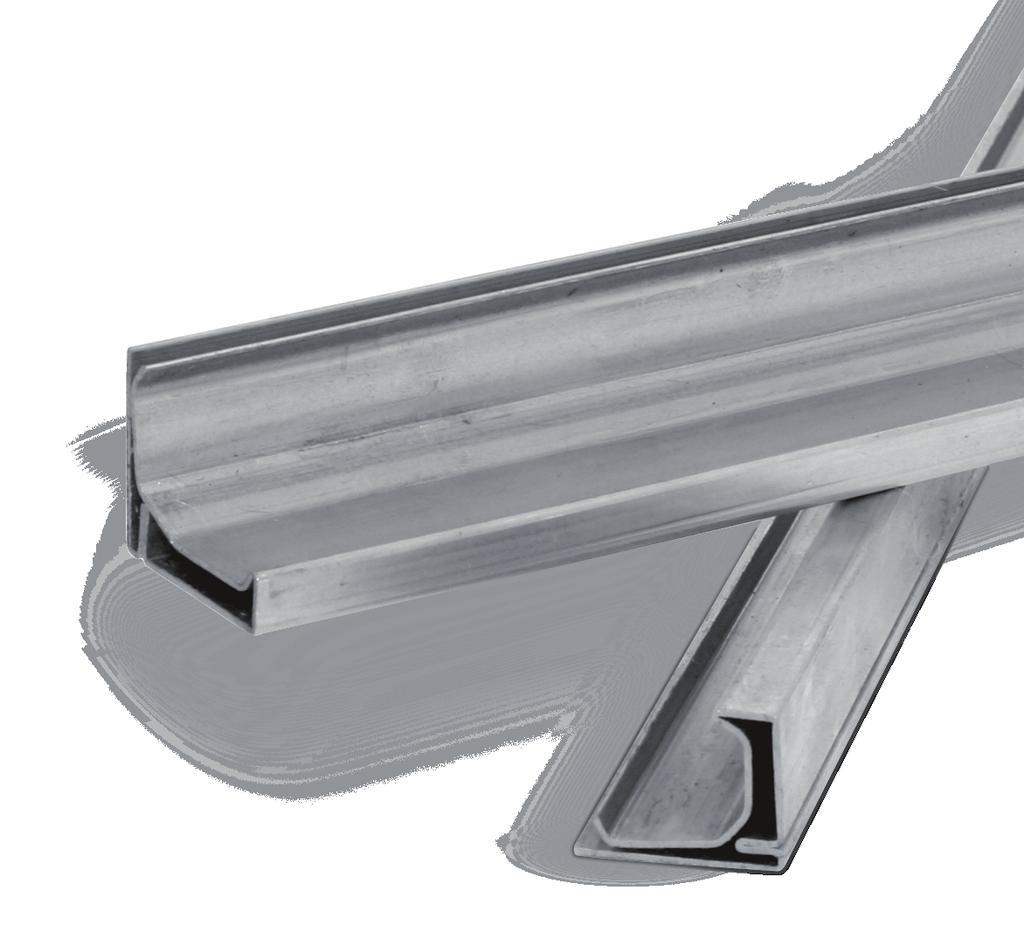

5 Profile do prostokątnych kanałów wentylacyjnych PQ Profil PQ Profil PQ wykonany jest z blachy stalowej ocynkowanej i używany jest do łączenia ze sobą kanałów prostokątnych. Montowany jest bezpośrednio na bosym końcu kanału oraz kształtki. W zależności od wymiarów kanałów i ciśnienia w przewodzie używane są trzy wymiary profila. Pakowanie: Odcinki 5 mb zapakowane w paczki po 500 mb, odcinki 3 mb zapakowane w paczki po 300 mb. PQ C - blacha ocynkowana PQ K - blacha kwasoodporna /304 PQ K-316L - blacha kwasoodporna /316L z molibdenem PQ A - blacha aluminiowa AW-1050A H24 PQ - C ECO materiał wymiar wersja Kod Wysokość H Szerokość L Grubość G PQ-C ,7 PQ-C ,8 PQ-C ,9 PQ-C-20-ECO ,6 PQ-C-30-ECO ,7 PQ-C-40-ECO ,8 PQ-K-20 * ,6 PQ-K-30 * ,6 PQ-K-40 * ,7 PQ-A-20 ** ,7 PQ-A-30 ** ,8 PQ-A-40 ** ,9 * Dostawy w gatunku zgodnie z normą EN ** Dostawy w gatunku 1050A zgodnie z normą PN-EN Ciśnienie [Pa] < 500 Wymiar kanału a lub b < 200 PQ 20 PQ 20 PQ 30 PQ 30 PQ PQ 20 PQ 20 PQ 30 PQ 30 PQ PQ 20 PQ 20 PQ 30 PQ 30 PQ PQ 20 PQ 20 PQ 30 PQ 30 PQ PQ 20 PQ 20 PQ 30 PQ 30 PQ PQ 20 PQ 30 PQ 30 PQ 40 PQ PQ 20 PQ 30 PQ 30 PQ 40 PQ 40 5

6 Profile do prostokątnych kanałów wentylacyjnych klasy C PQ-...-SIL Profil PQ wykonany jest z blachy stalowej ocynkowanej i używany jest do łączenia ze sobą kanałów prostokątnych. Montowany jest bezpośrednio na bosym końcu kanału oraz kształtki. W zależności od wymiarów kanałów i ciśnienia w przewodzie używane są trzy wymiary profila. Profil wykonywany jest z uszczelnieniem specjalnie przeznaczonym do kanałów wentylacyjnych. Zakres temperatur pracy dla uszczelnienia wynosi -30 C do +140 C. Ponadto masa uszczelniająca jest odporna na starzenie, wykazuje dobrą przyczepność do podłoża, stabilność mechaniczną oraz stanowi ochronę korozyjną. Profil PQ-...-SIL ułatwia zachowanie szczelności w klasie C w kanałach prostokątnych. Pakowanie: Odcinki 5 mb zapakowane w paczki po 500 mb, odcinki 3 mb zapakowane w paczki po 300 mb. PQ blacha ocynkowana PQ K - blacha kwasoodporna /304 PQ K-316L - blacha kwasoodporna /316L z molibdenem PQ A - blacha aluminiowa AW-1050A H24 Kod Profil PQ-SIL z uszczelnieniem Wysokość H Szerokość L Grubość G PQ-C-20-SIL ,7 PQ-C-30-SIL ,8 PQ-C-40-SIL ,9 PQ-C-20-ECO-SIL ,6 PQ-C-30-ECO-SIL ,7 PQ-C-40-ECO-SIL ,8 PQ-K-20-SIL * ,6 PQ-K-30-SIL * ,6 PQ-K-40-SIL * ,7 PQ-A-20-SIL ** ,7 PQ-A-30-SIL ** ,8 PQ-A-40-SIL ** ,9 * Dostawy w gatunku zgodnie z normą EN ** Dostawy w gatunku 1050A zgodnie z normą PN-EN materiał wymiar wersja uszczelnienie PQ - C ECO - SIL Dane techniczne Średni wyciek na jednostkę długości profila PQ [m 3 /(m*h)] PQ-C-20 0,948 PQ-C-20 uszczelniony ręcznie 0,309 PQ-C-20-SIL 0,369 6

7 Profile do prostokątnych kanałów wentylacyjnych klasy C PQ-...-SIL Dane techniczne Ciśnienie [Pa] < 500 Wymiar kanału a lub b < 200 PQ 20 PQ 20 PQ 30 PQ 30 PQ PQ 20 PQ 20 PQ 30 PQ 30 PQ PQ 20 PQ 20 PQ 30 PQ 30 PQ PQ 20 PQ 20 PQ 30 PQ 30 PQ PQ 20 PQ 20 PQ 30 PQ 30 PQ PQ 20 PQ 30 PQ 30 PQ 40 PQ PQ 20 PQ 30 PQ 30 PQ 40 PQ 40 Uszczelnienie Charakterystyki uszczelnienia PQ SIL: Temperatura zastosowania: od -30 C do +140 C Temperatura kroplenia: 190 C Właściwości antykorozyjne: odporne na korozje Lepkość w 40 C: 90 mm 2 /s Rozpuszczalność w wodzie: nierozpuszczalne Penetracja po ugniataniu: mm Odporność na utlenianie: 0,06 Mpa Wydzielanie oleju ze smaru w temp 100 C w ciągu 30h: nie więcej niż 1,5% Skład: Mieszanina olejów bazowych mineralnych u parafinoweanego zagęszczone mydłem wapniowym i polimerem z dodatkami uszlachetniającymi. Product w warunkach użytkowania nie powoduje niebezpiercznych reakcji chemicznych. Wg dyrektywy 1999/45 dotyczącej klasyfikacji produkltu - nie jest sklasyfikowany jako niebezpieczny. Środki pierwszej pomocy Zalecenia ogólne Wkażdym z poniżej podanych przypadków postępowania, gdy zaburzenia nie ustępują, należy natychmiast wezwać lekarza lub odwieźć poszkodowanego do szpitala, pokazać opakowanie produktu lub etykietę. Jeżeli poszkodowany jest nieprzytomny, nie podawać niczego doustnie i ułozyć go w pozycji bocznej ustalonej. Zapewnić poszkodowanemu spokój, kontrolować jego oddech i puls. Jeżeli poszkodowan jest przytomny, nie podawać mu mleka, tłuszczu, alkoholu. Wa każdym przypadku szczegółowym postępować jak opisano poniżej. Po wdychaniu Jeśli obserwuje się szkodliwy wpływ oparów na poszkodowanego, należy wyprowadzić lub wynieść go z zagrożonego miejsca na świeże powietrze. Zdjąć zanieczyszczoną odzież. Zapewnić poszkodowanemu spokój i ciepło ( okryć kocami ). Kontrolować jego oddech i tętno. Przy występowaniu zaburzeń w oddychaniu podawać tlen. W przypadku zatrzymania oddechu stosować sztuczne oddychanie za pomocą aparatu AMBU, po uprzednim oczyszczeniu jamy ustnej z ciał obcych i śluzu. Jeżeli stanie się to konieczne, wykonać masaż serca. W przypadku kontaktu ze skórą Zdjąć zanieczyszczoną odzież. Miejsce kontaktu, a w razie potrzeby całe ciało, naleyż dokładnie umyć wodą z mydłm, o ile nie ma oparzeń gorącym produktem. Do mycia nie wolno używać rozpuszczalników organicznych takich jak: nafta, lekkie destylaty czy benzyna. W przypadku kontaktu goroącego produktu z e skórą oparzone miejsce należy natychmiast zanurzyć w zminej wodzie lub poddawać działaniu strumienia bieżącej zimnej wody, przez conajmniej 10 minut. Jeśli produkt wniknął pod ciśnieniem do tkanek podskórnych, należy natychmiast udzielić poszkodowanemu pomocy medycznej. Po dostaniu się do oczu Natychmiast zdjąć szkła kontaktowe i przemywać oczy dużą ilością wody, przez conajmniej 15 min. (przy odwiniętych powiekach). W przypadku zanieczyszczenia tylko jednego oka - drugie chronić przed zanieczyszczeniem w trakcie przemywania. Unikać silnego strumienia wody ze względu na ryzyko uszkodzenia rogówki. Uwaga! Ososby narażone na skażenie oczu powinny być pouczone o konieczności i sposobie ich natychmiastowego płukania. 7

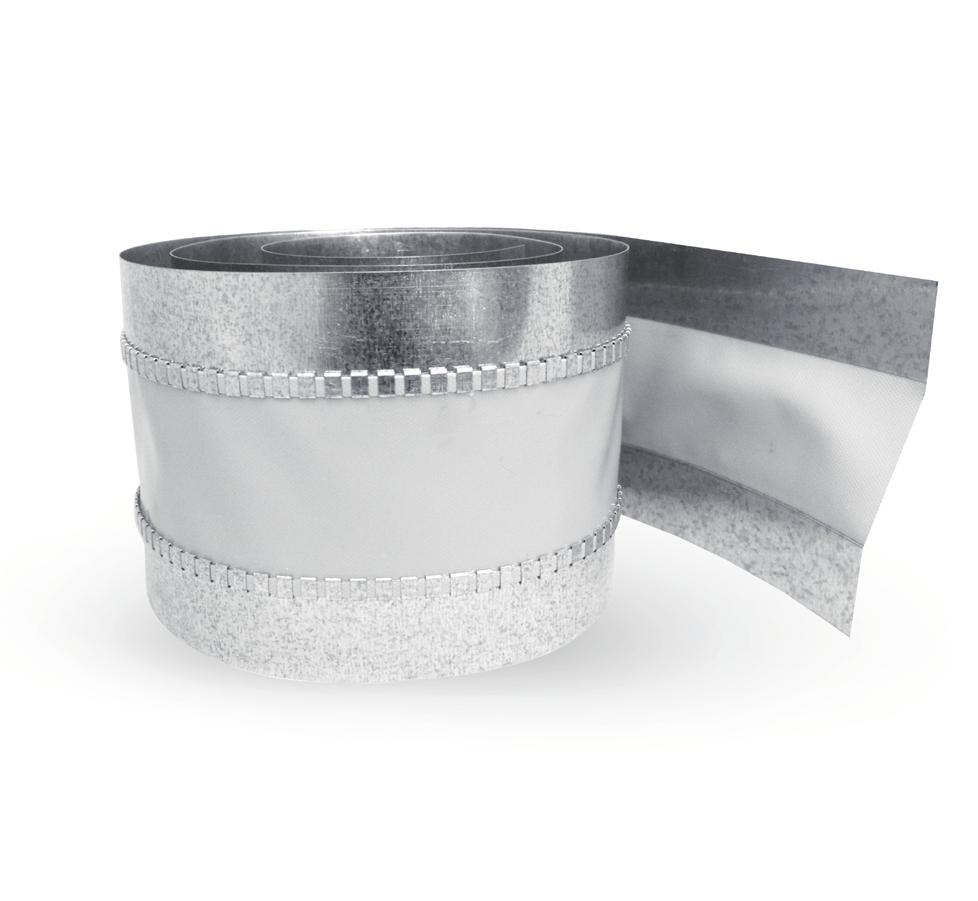

8 Amortyzująca taśma kompensacyjna do kanałów wentylacyjnych AMT Taśmy amortyzujące AMT można łączyć z profilami PQ przy produkcji prostokątnych króćców amortyzacyjnych lub z kołnierzami FLS do produkcji króćców okrągłych. Mają one za zadanie zapobiegać przekazywaniu wibracji i przenoszeniu hałasu w systemie kanałów. Montowane są najczęściej przy urządzeniach wywołujących największe wibracje i hałas, jak centrale wentylacyjne i wentylatory. Taśma AMT dzięki swojej konstrukcji zapewnia bardzo dobrą szczelność dla powietrza i wody spełnia ograniczenia Klasy D wg PN-EN 1507:2007. Badanie przeprowadzone przy ciśnieniu 2000 Pa. AMT blacha ocynkowana, tkanina z powłoką PVC AMT-K blacha kwasoodporna, tkanina z powłoką PVC AMT-HI-T blacha ocynkowana, tkanina z powłoką silikonową AMT-PU blacha ocynkowana, tkanina z powłoką poliuretanową PU AMT-K-PU blacha kwasoodporna, tkanina z powłoką poliuretanową PU AMT-NEP blacha ocynkowana, tkanina z powłoką neoprenową AMT - PU - aaa - bbb - aaa materiał szerokość blachy szerokość tkaniny A B A Kod Szer. metalu Szer. tkaniny Dł. rolki. A B [m] * AMT AMT AMT AMT AMT-K AMT-K AMT-K AMT-K AMT-HI-T AMT-HI-T AMT-HI-T AMT-HI-T AMT-PU AMT-PU AMT-PU AMT-PU AMT-K-PU AMT-K-PU AMT-K-PU AMT-K-PU AMT-NEP AMT-NEP * Inne długości dostępne na zamówienie. 8

9 Amortyzująca taśma kompensacyjna do kanałów wentylacyjnych AMT Dane techniczne Zakres temperatur Odporność temperaturowa do 2h Właściwości materiału PVC -30 C / +80 C - Zastosowanie ogólne, ekonomiczny wybór Silikon -30 C / +260 C 400 C Odporność na wysokie temperatury, wysoka odporność na starzenie, warunki atmosferyczne i związki chemiczne Poliuretan (PU) -30 C / +100 C 400 C Wysoka odporność na ścieranie Neopren -30 C / +100 C - Kauczuk syntetyczny, odpowiedni do zastosowań zewnętrznych, wysoka odporność na związki zasadowe i benzynę. 9

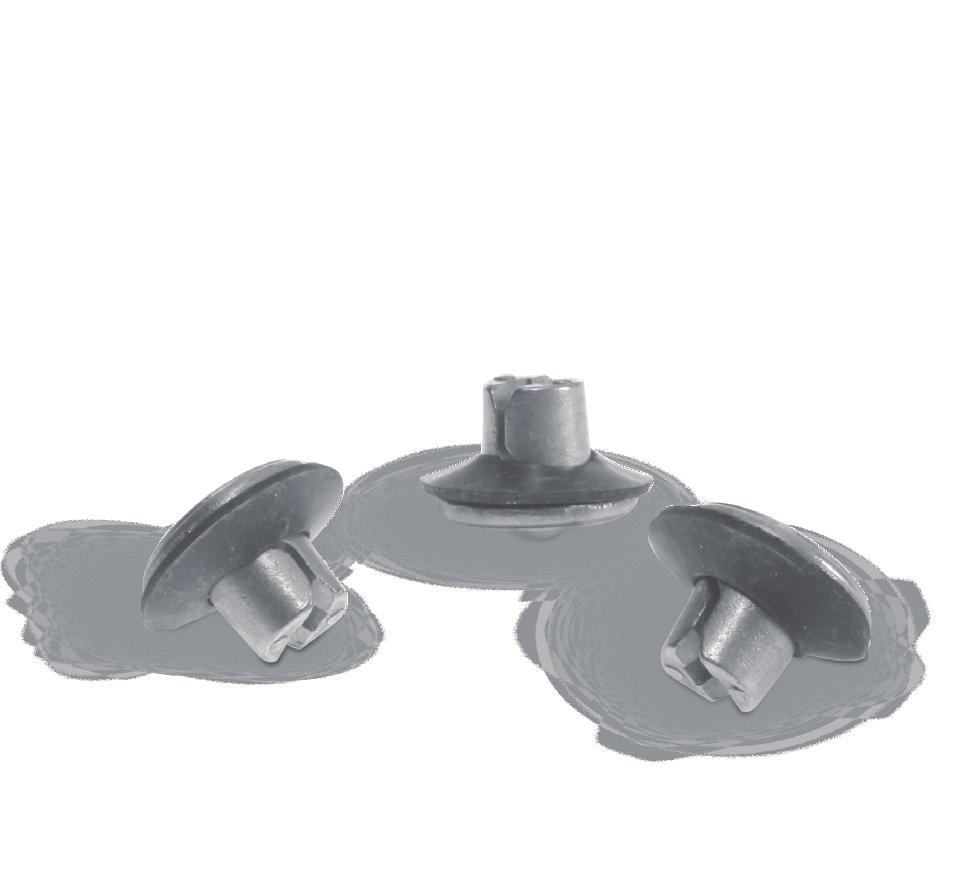

10 max 250 Prowadnice kierownic do kształtek prostokątnych PRQ Prowadnice PRQ przeznaczone są do montowania kierownic w kształtkach prostokątnych w celu ukierunkowania strumienia powietrza. Wykonane są ze stopu cynku z aluminium. Posiadają uszczelkę gumową. Stosowane są do montażu blachy o grubościach od 0,4 do 1,1 mm. W odróżnieniu od prowadnic kierownice montowane są w kształtkach zgodnie z polska normą i nie funkcjonują jako oddzielny produkt. Schemat montażu 16 mm a1 14 mm 9 mm a2 a3 PRQ - stop ZnAl max 250 a PRQ ustawienie kierownic dla kolana a a1 a2 a3 ustawienie kierownic dla trójnika Szerokość przewodu Liczba kierownic [szt.] Odległość między kierownicami a 1 a 2 a 3 > a/3 - - > a/4 a/2 - > a/8 a/3 a/2 10

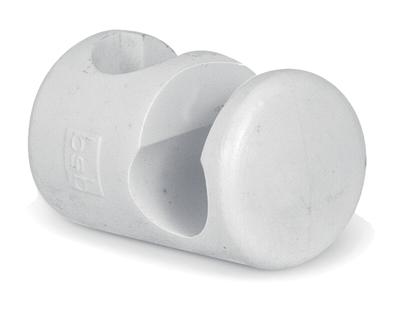

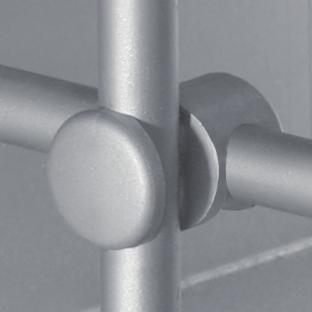

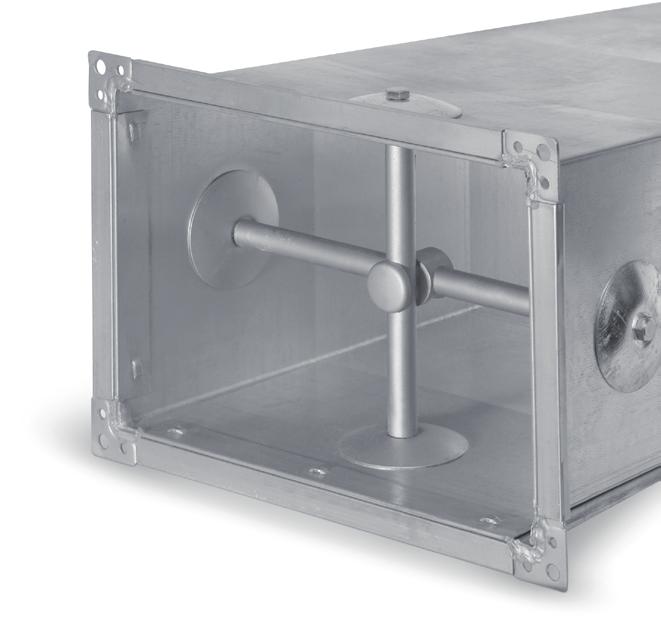

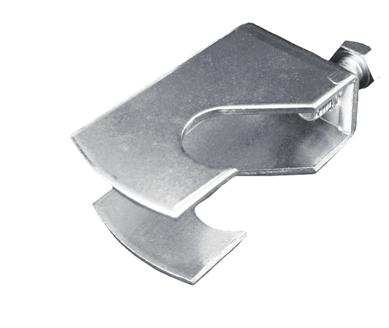

11 Krzyżak do wzmocnień kanałów wentylacyjnych WKK-PVC, WKK-OCY WKK-PVC WKK-OCY Kod L L D d [cal] A d D d d materiał WKK-PVC / 8 16 PVC Krzyżak WKK stosowany jest podczas wykonywania krzyżowych wzmocnień kanałów i kształtek wentylacyjnych prostokątnych o dużych przekrojach. Pełni on zadanie łącznika dla dwóch stalowych bądź aluminiowych rur o średnicy 3 / 8 " lub 1 / 2 ". Krzyżak WKK-OCY z blachy ocynkowanej może być również stosowany w instalacjach oddymiania, oraz tam gdzie występuje wysoka temperatura. Natomiast WKK-PVC doskonale nadaje się gdy instalacja wentylacyjna jest z blachy kwasoodpornej lub aluminium. 45 B WKK-OCY-3-8 Kod Grubość d [cal] d d A B WKK-PVC / WKK-OCY / Schemat montażu 11

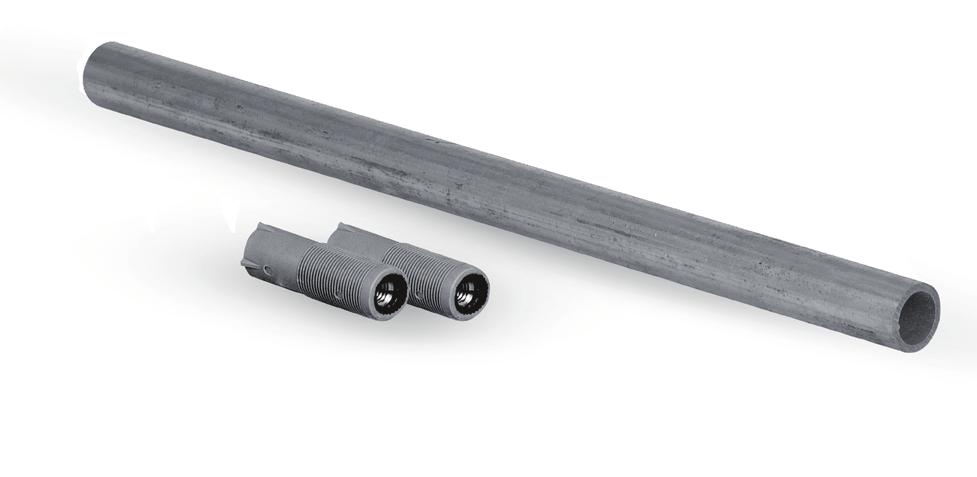

12 Rura i dybel do elementów wentylacyjnych RURA, WKD RURA w instalacji wentylacyjnej stosowana jest w kilku zakresach działań produkcyjnych elementy wentylacyjne. W zależności od materiału (ocynkowana, czarna, aluminiowa), oraz wymiaru 3 / 8 " ; 3 / 4 " ; 1" ; 1 / 2 " wykorzystywana jest do wzmocnień kanałów wentylacyjnych, lub do czerpni jako rury odpływowe. Kod L D M dybel rozporowy WKD D L D M WKD RURA WKD - blacha ocynkowana WKD Kod RURA OC. 3 / 8 " RURA OC. 3 / 4 " D [cal] D Zastosowanie 3 / 8 16 wzmocnienie kanałów 3 / 4 26 do czerpni dach. d max =630 RURA OC. 1" 1 33 do czerpni dach d min =710 RURA KW. 3 / 8 " RURA AL. 3 / 8 " RURA AL. 3 / 4 " RURA CZ. 3 / 8 " 3 / 8 16 wzmocnienie kanałów 3 / 8 16 wzmocnienie kanałów 3 / 4 26 do czerpni dach. d max =630 3 / 8 16 wzmocnienie kanałów Schemat montażu 12

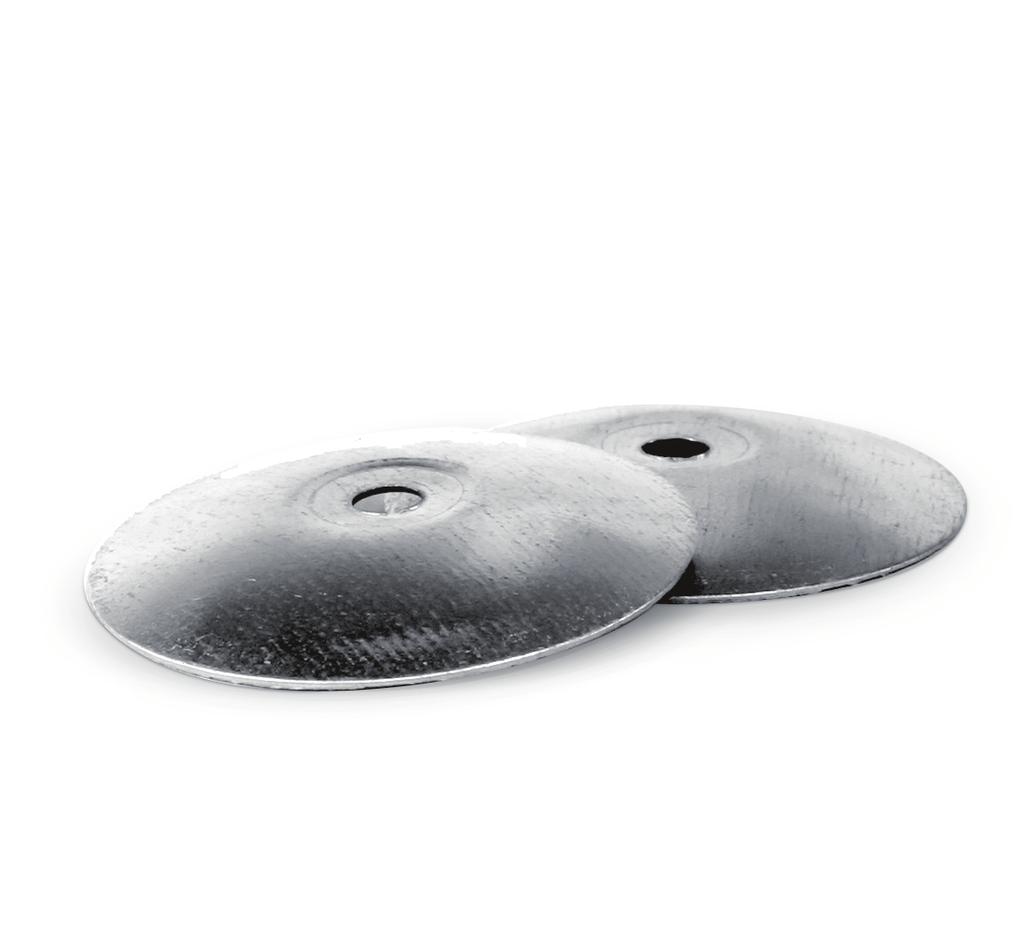

13 Podkładka wzmocnień kanałów wentylacyjnych WKT Podkładka WKT wykorzystywana jest podczas budowy wzmocnień prostych lub krzyżowych dla wentylacyjnych kanałów i kształtek prostokątnych. Usytuowana jest zawsze po obu stronach blachy kanału wentylacyjnego, gdzie z jednej strony przylega do RURY usztywniającej element, a z drugiej dociskana jest przez śrubę SRS wkręcana w dybel. Dzięki wyoblonemu kształtowi dociska ona całym obwodem blachę. Takie rozwiązanie minimalizuje prawdopodobieństwo uszkodzenia ścianki kanału wentylacyjnego. WKT-...- blacha ocynkowana Kod h t d D Schemat montażu D d h t WKT 8, ,7 WKT-60 13

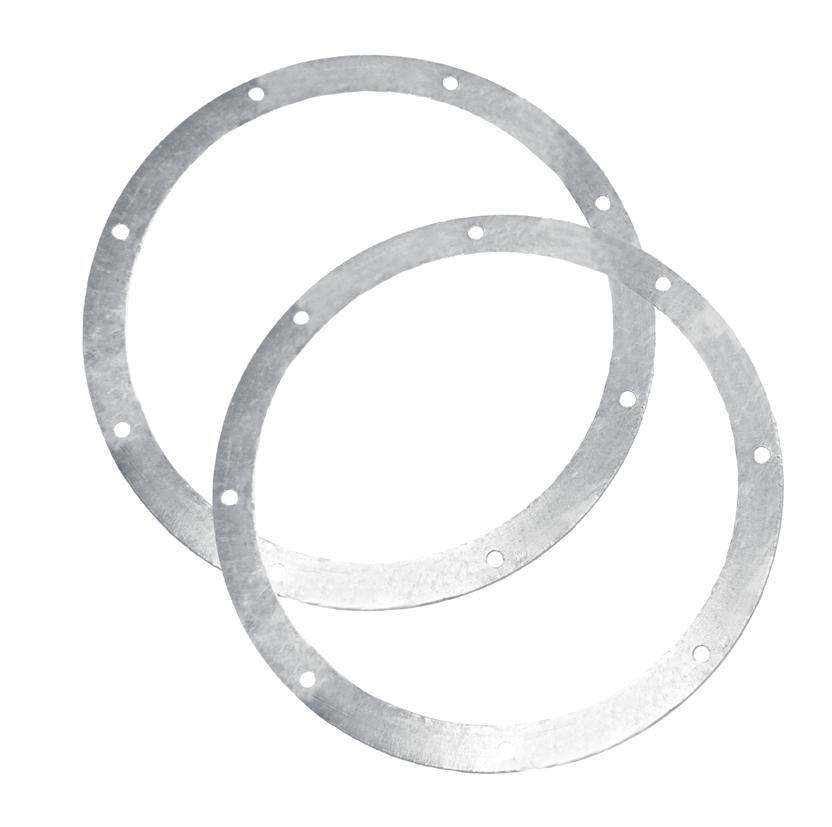

14 Kołnierze stalowe do elementów wentylacyjnych FLS Kołnierze stalowe FLS wykorzystywane są przy produkcji okrągłych elementów instalacji wentylacyjnych z blachy ocynkowanej lub kwasoodpornej. Kołnierze skręcane są ze soboą za pomocą stalowych śrób SRS, podkładek PDS-P oraz nakrętek NKS. Głównym zastosowaniem jest produkcja podstaw, wyrzutni i czerpni dachowych w których kołnierz stabilizuje połączenia które podczas podmuchów wiatru jest narażone na stałe siły mogące uszkodzić elementy. Drugim zastosowaniem jest wykorzystanie FLS do połączeń okrągłych kanałów i kształtek wentylacyjnych. Zadaniem kołnierzy jest bardzo duże usztywnienie instalacji narażonej na deformacje. Stosowane są również przy okrągłych tłumikach akustycznych które łączą się bezpośrednio z wentylatorami kanałowymi lub wentylatorami dachowymi również wyposażonymi w kołnierze stalowe. FLS blacha ocynkowana FLS-K blacha kwasoodporna /304 FLS-K L - blacha kwasoodporna /316L z molibdenem FLS-A blacha aluminiowa AW-1050A H24 FLS Ød Ød nom Ød 2 b d 4 bxs d 2 k Øk+/-0,5 Ød 4 +/-0,5 s Liczba otworów Waga [kg] x ,5 4 0, x ,5 4 0, x ,5 4 0, x ,5 4 0, x ,5 6 0,41 150* x ,5 6 0, x ,5 6 0, x ,5 6 0, x ,5 6 0, x ,5 6 0, x ,5 6 0, x ,5 8 0,93 300* x ,5 8 0, x ,5 8 1, x ,5 8 1, x ,5 8 1, x ,5 8 1, x ,5 8 1, x ,5 12 2, x ,5 12 2, x ,5 12 2, x ,5 16 2, x ,5 16 3, x ,5 16 3, x ,5 24 5, x ,5 24 6,38 14 wszystkie wymiary są zgodne z normą DIN Rząd 1. * wymiary zgodne z normą PN-EN 12220

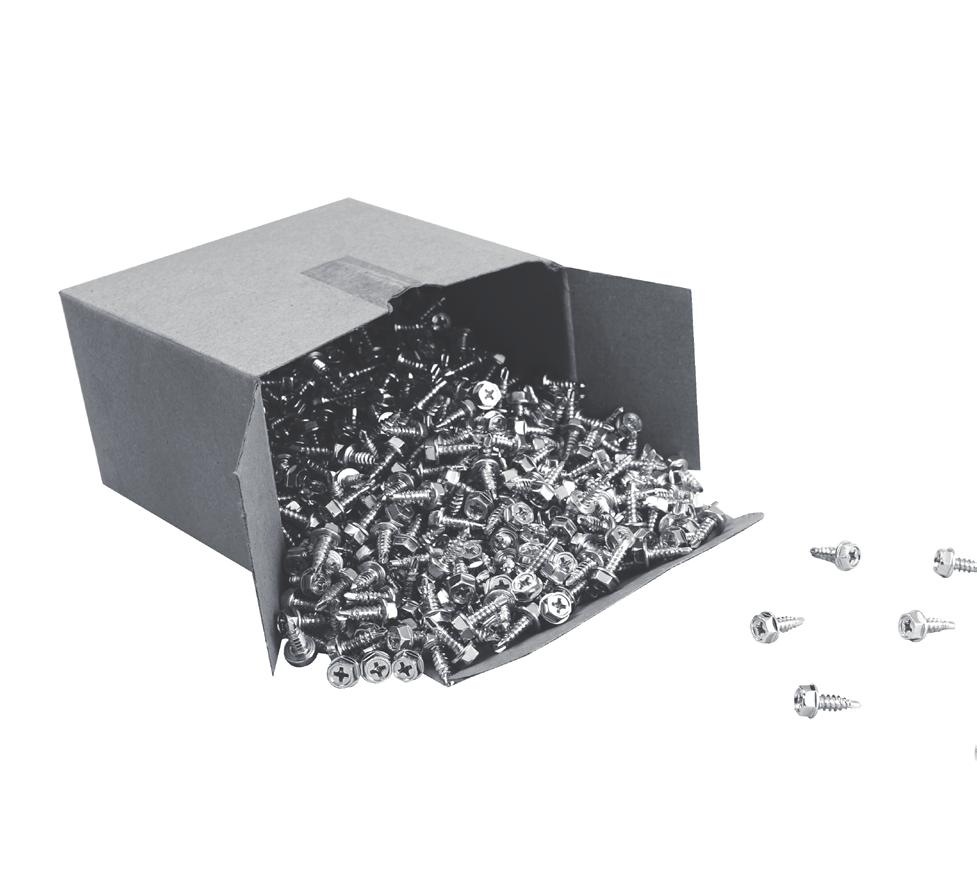

15 Samowiercące wkręty do połączeń kanałów wentylacyjnych WGO Stalowy wkręt samowiercący WGO do szybkiego mocowania zawieszeń u L, Z i T do blachy. Dostosowane są również do łączenia okrągłych kanałów z kształtkami. Wkręty WGO dostępne są z łbami pod klucz, krzyżak lub imbus. Powierzchnia wkrętów jest ocynkowana galwanicznie. Istnieje również możliwość zamówienia nakladki do wkrętarki pod dany wkręt. Poniżej oznzaczenia nakładek: WGO-KL-NK - nakładka pod klucz WGO-KZ-NK - nakładka pod krzyżak WGO-IB-NK - nakładka pod imbus Kod d d d Ød L L L 7mm Końcowka WGO-D-09 4,2 9 pod klucz, krzyżak WGO-D-13 4,2 13 pod klucz, krzyżak Kod Ød L 7mm Końcowka WGO09-KL 4,2 9 pod klucz WGO13-KL 4,2 13 pod klucz WGO16-KL 4,2 16 pod klucz WGO19-KL 4,2 19 pod klucz WGO25-KL 4,2 25 pod klucz WGO blacha ocynkowana L WGO13-KL Kod Ød L Końcowka WGO09-KZ 4,2 9 pod krzyżak WGO13-KZ 4,2 13 pod krzyżak WGO16-KZ 4,2 16 pod krzyżak WGO19-KZ 4,2 19 pod krzyżak WGO25-KZ 4,2 25 pod krzyżak d L WGO25-IB 4,2 25 pod krzyżak Kod Ød L Końcowka WGO09-IB 4,2 9 pod krzyżak WGO13-IB 4,2 13 pod krzyżak WGO16-IB 4,2 16 pod krzyżak WGO19-IB 4,2 19 pod krzyżak 15

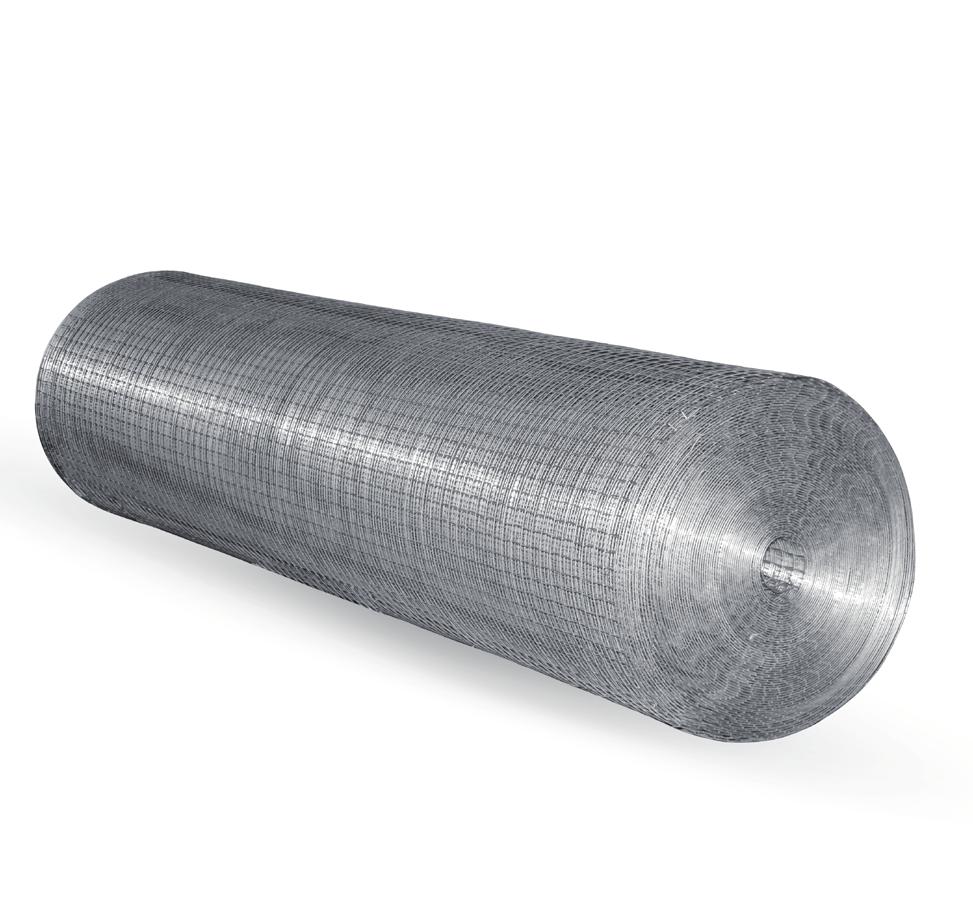

16 Siatka do filtrów i czerpni wentylacyjnych SIA Siatka SIA wykonana jest z drutu stalowego tworzącego kwadratowe oczko o wymiarze 12,7 mm lub 10 mm. Stosowana jest podczas produkcji wentylacyjnych czerpni stalowych dachowych i ściennych jako zabezpieczenie przed dostaniem się owadów, ptaków i większych nieczystości do instalacji wentylacyjnej. Wykorzystywana jest również podczas produkcji wkładów filtrów wentylacyjnych jako usztywnienie maty filtracyjnej i zabezpieczenie jej przed uszkodzeniem. Dostępne są również siatki ze stali kwasoodpornej i nierdzewnej, oraz siatki o innych wymiarach oczek i średnicy drutu. SIA blacha ocynkowana SIA-K blacha kwasoodporna /304 SIA-K L - blacha kwasoodporna /316L z molibdenem FLS-A blacha aluminiowa AW-1050A H24 Kod d A B d A B materiał SIA-1,05-1,05 12,7 12,7 1,05 stal ocynkowana SIA-K-1,05-1,05 12,7 12,7 1,05 stal nierdzewna SIA L 10,0 10,0 1,05 stal nierdzewna 1,4404 SIA-1,05-1,05 16

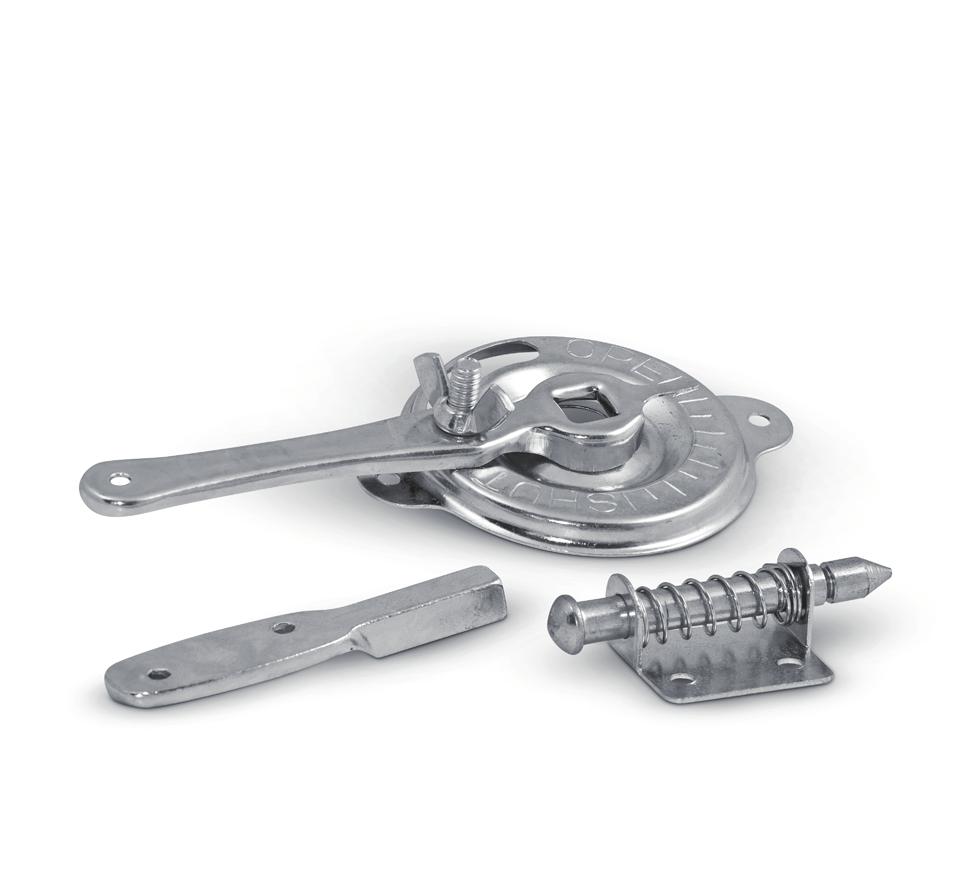

17 Prosty mechanizm przepustnicy wentylacyjnej KIT-DSKS Mechanizm przepustnicy wentylacyjnej KIT-DSKS wykonany jest w całości ze stalowej blachy ocynkowanej. W zależności od u (145, 195) wykorzystany jest do średnic lub jak również do małych przepustnic prostokątnych. Góra mechanizmy mocowana jest do płaszczyzny za pomocą nitów lub wkrętów w dwóch wyznaczonych miejscach elementu. Płaszczyzna środkowa przepustnicy mocowana jest od góry za pomocą trzpienia łączącego się z rączką, natomiast od dołu jest element ze sprężynką która stabilizuje i utrzymuje płaszczyznę przepustnicy w pionie. H 1 H 2 L 2 L 1 KIT-DSKS-...- blacha ocynkowana KIT-DSKS-145 Kod dla średnic L 1 L 2 H 1 H 2 KIT-DSKS KIT-DSKS

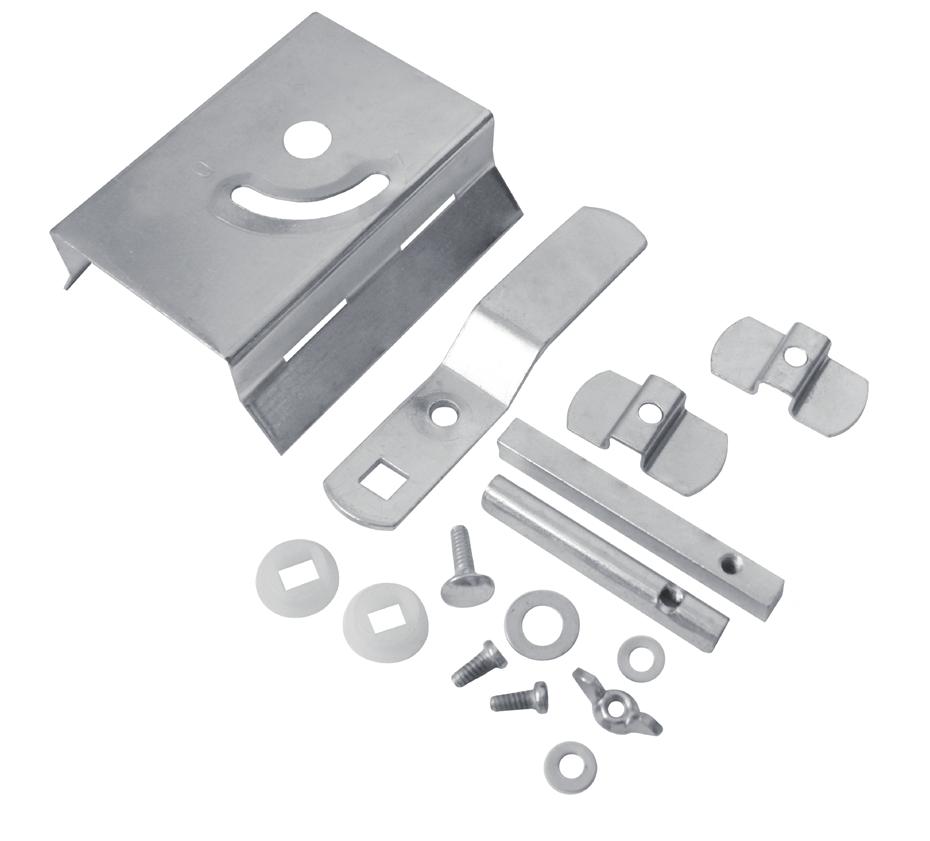

18 Mechanizm wentylacyjnych przepustnic okrągłych KIT-DSKKS-0/KIT-DSKKS-1 Mechanizm przepustnicy KIT-DSKKS-0 oraz KIT-DSKKS-1 wykonane są z blachy ocynkowanej. Używane są do przepustnic okrągłych o wymiarach od 80 do 250 mm. 108 A C L2 L1 B KIT-DSKKS blacha ocynkowana KIT-DSKKS-1 Kod dla średnic L 1 L 2 A B C KIT-DSKS KIT-DSKS

19 Mechanizm do izolowanych przepustnic wentylacyjnych KIT-DS Mechanizm przepustnicy wentylacyjnej KIT-DS. wykonany z blachy ocynkowanej, oraz kilku elementów kwasoodpornych lub wykonanych z tworzywa czy gumy. Stosowany jest w budowie przepustnic wentylacyjnych które potrzebują solidnego działania, estetycznego wykonania, możliwości używania izolacji kanałów o grubości 50 mm, oraz gdzie przepustnica ma mieć szczelność 4 przepływu powietrza przez środek przepustnicy KIT-DS - blacha ocynkowana 7 5 KIT-DS Kod Dla średnic Materiał KIT-DS stal ocynkowana Numer Kod Ilość [szt.] 1 KIT-DS-BDY Obudowa 1 2 KIT-DS-REG Regulator 1 3 KIT-DS-SRS-5-5 Śruba M5x5 4 4 KIT-DS-TUL-USZ Łożysko z uszczelką 2 5 KIT-DS-UCB Obejma 2 6 KIT-DS-PRET-L Pręt długi 8x8 1 7 KIT-DS-PRET-S Pręt krótki 8x8 1 8 KIT-DS-STW Podkładka 1 Paczka zawiera zestawy elementów do wyprodukowania 1800 sztuk przepustnic. 19

20 Rączka do mechanizmów przepustnic wentylacyjnych KIT-DS-H Rączka KIT-DS-H przeznaczona jest do montażu na mechanizmie KIT-DS. Ułatwia ona ręczne otwieranie i zamykanie przepustnicy. Rączka KIT-DS-H wykonana jest z blachy ocynkowanej i szczególnie polecana jest dla przepustnic o średnicach od 400 mm. KIT-DS-H - blacha ocynkowana KIT-DS-H 20

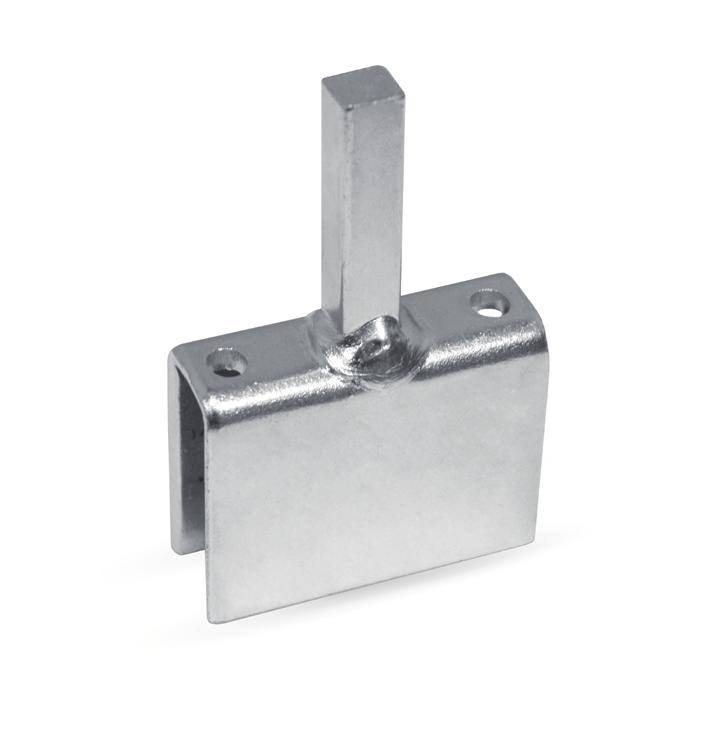

21 Nakładka pod siłownik mechanizmów przepustnic wentylacyjnych KIT-DS-M Nakładka KIT-DS-M przeznaczona jest do montażu na mechanizmie KIT-DS. Ułatwia ona zamontowanie siłownika do standardowej przepustnicy bez konieczności jej przerabiania. Nakładka KIT-DS-M wykonana jest z blachy ocynkowanej i pasuje do większości siłowników dostępnych w ofercie Alnor. 90 Uwaga: Nakładka KIT-DS-M nie pasuje do siłowników SM24, SM230, NF24A, NF230A, SF24A, SF230A. KIT-DS - blacha ocynkowana KIT-DS-M 21

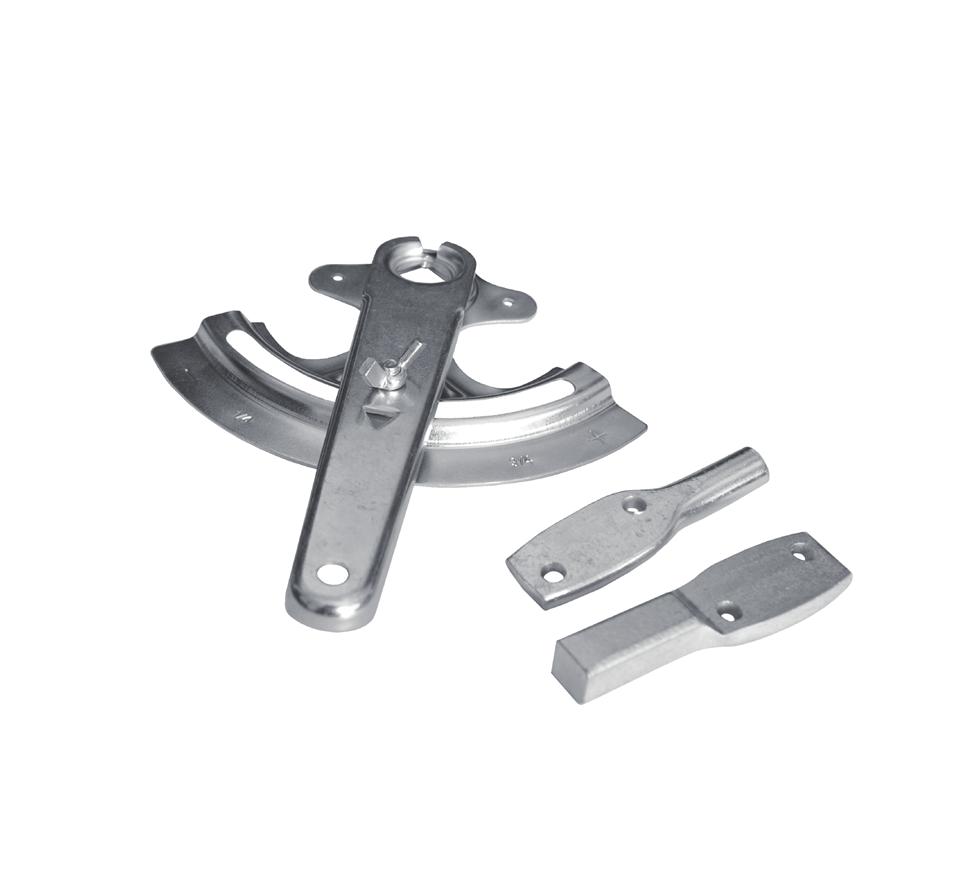

22 1/2 Mechanizm przepustnicy prostokątnej wentylacyjnej KIT-DS-SQ12 Mechanizm przepustnicy KIT-DS-SQ12 wykonany jest z blachy ocynkowanej. Używany jest do wentylacyjnych przepustnic prostokątnych jednopłaszczyznowych u DSQ. Charakteryzuje go łatwość montażu i demontażu na obudowie, podziałka ułatwia sprawdzenie w jakim stopniu przepustnica jest otwarta lub zamknięta. Części środkowe trzpienie montowane są do płaszczyzny za pomocą wkrętów WGO x12 3/ /4 KIT-DS-SQ12- blacha ocynkowana KIT-DS-SQ12 78 Ø12 22

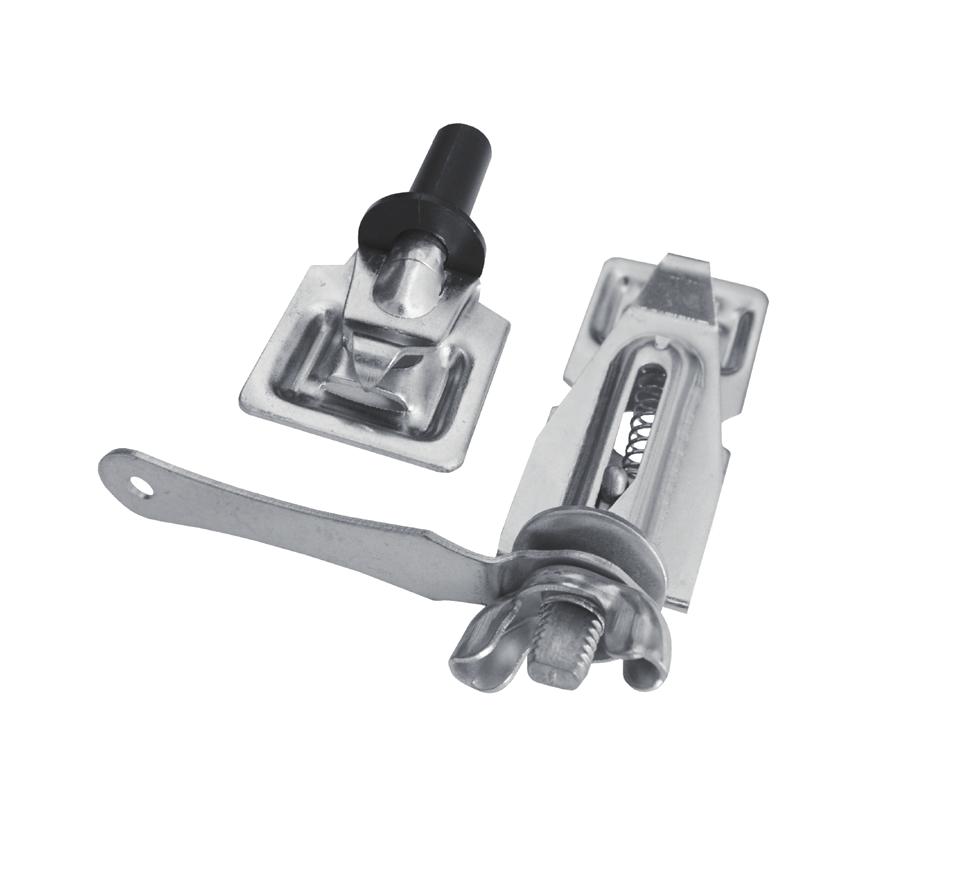

23 Mechanizm przepustnicy wentylacyjnej z szybkim montażem KIT-DS-JDS Mechanizm przepustnicy KIT-DS-JDS wykonany jest z blachy ocynkowanej. Używany jest do przepustnic wentylacyjnych okrągłych o wymiarach od 80 do 400mm. Mechanizm przepustnicy KIT-DS-JDS jest w bardzo prosty sposób montowany do przepustnicy za pomocą specjalnych podgięć. 67 Ø10 KIT-DS-JDS 23

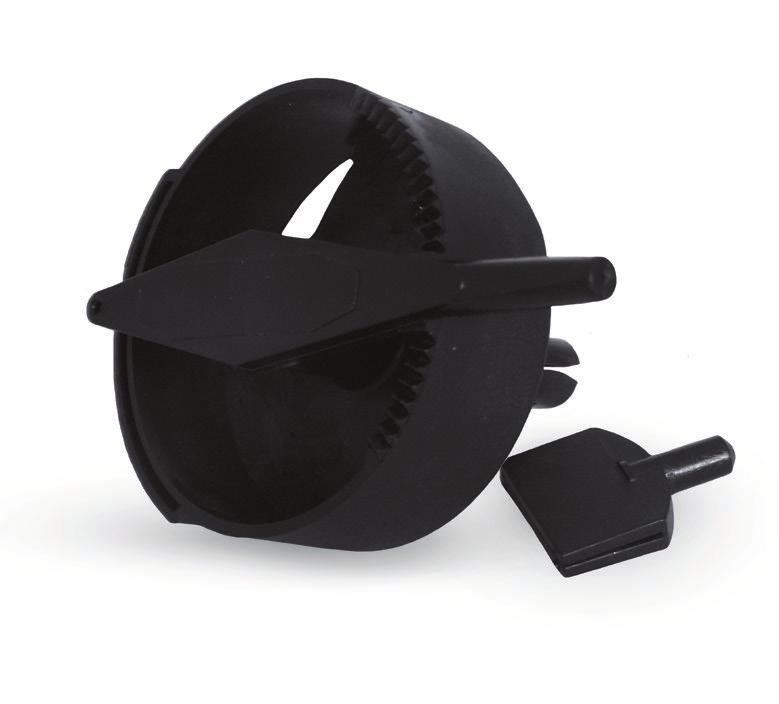

24 Plastikowy mechanizm przepustnicy wentylacyjnej KIT-DS-PVC Mechanizm przepustnicy KIT-DS-SQ12 wykonany jest z blachy ocynkowanej. Używany jest do wentylacyjnych przepustnic prostokątnych jednopłaszczyznowych u DSQ. Charakteryzuje go łatwość montażu i demontażu na obudowie, podziałka ułatwia sprawdzenie w jakim stopniu przepustnica jest otwarta lub zamknięta. Części środkowe trzpienie montowane są do płaszczyzny za pomocą wkrętów WGO. KIT-DS-SQ12- blacha ocynkowana KIT-DS-PVC 24

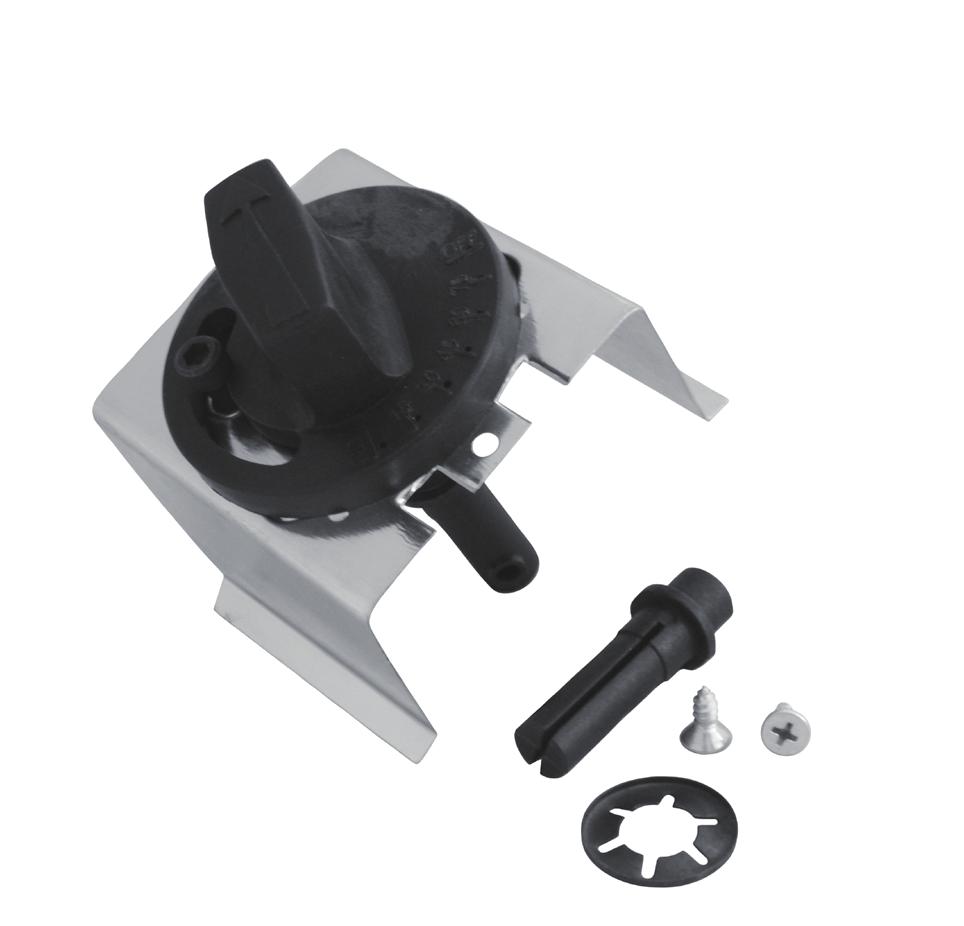

25 Plastikowo-metalowy mechanizm przepustnicy wentylacyjnej KIT-DS-CV Mechanizm przepustnicy KIT-DS-CV wykonany jest z blachy ocynkowanej oraz elementów z tworzywa PVC. Konstrukcja mechanizmu KIT-DS-CV pozwala na zastosowanie izolacji o grubości 50mm. Położenie płaszczyzny przepustnicy widoczne jest na uchwycie w zakresie od 0 do 90. Płaszczyzna przepustnicy może być zablokowana za pomocą śruby. Mechanizm KIT-DS-CV jest bardzo łatwo przystosować do montażu siłowników Belimo. W takim przypadku zamawiany siłownik musi być przystosowany pod pręt kwadratowy 8x8mm. Używany jest do przepustnic o wymiarach od 80 do 400 mm. KIT-DS-CV - blacha ocynkowana KIT-DS-CV-K - blacha kwasoodporna /304 KIT-DS-CV-K-316L - blacha kwasoodporna /316L z molibdenem KIT-DS-CV 25

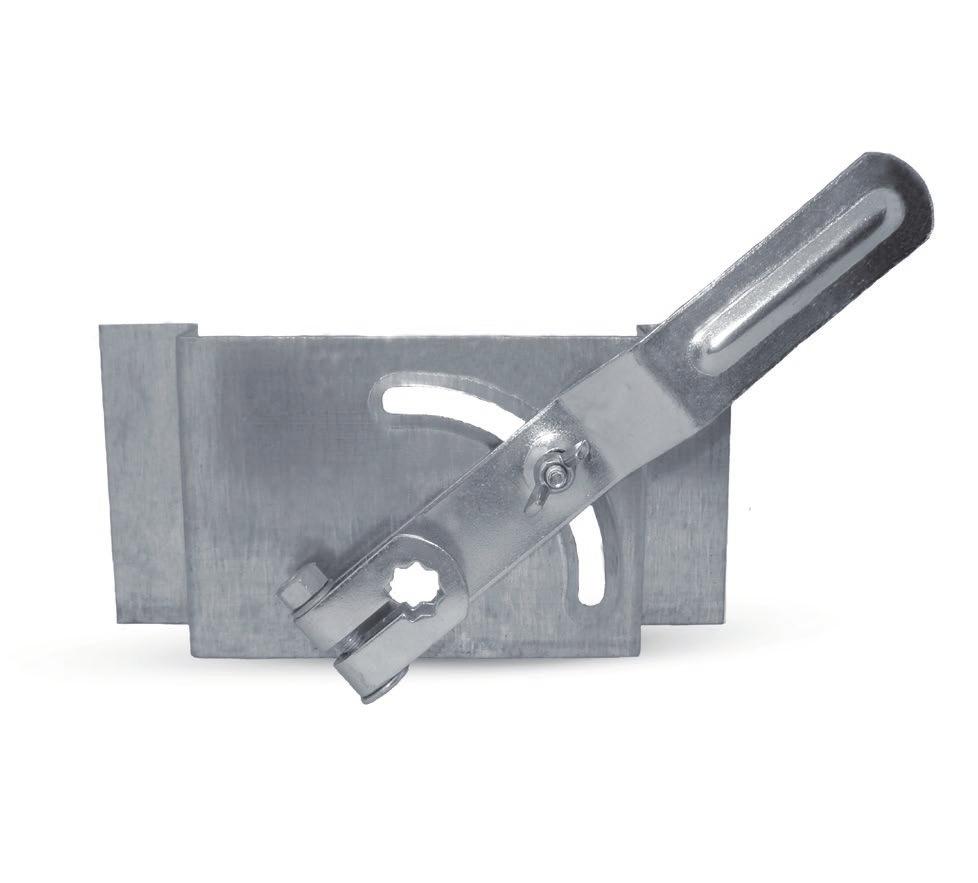

26 Mechanizm przepustnicy wentylacyjnej prostokątnej KKS-2 Mechanizm przepustnicy KKS-2 wykonany jest całości ze stali ocynkowanej. Stosowany jest przy produkcji prostokątnych jedno- i wielopłaszczyznowych przepustnic wentylacyjnych. Trzpień PRET do przepustnic należy zamawiać oddzielnie mocowany jest on do rączki za pomocą śruby ściskającej. Mechanizm najczęściej jest montowany do przepustnicy poprzez wsuniecie jego ramion razem ze ścianką QSB do profila PQ który tworzy ramę całej przepustnicy. KKS-2 - blacha ocynkowana Kod L A B B A C L C Zastosowanie KKS DSQW KIT-DS-PVC 26

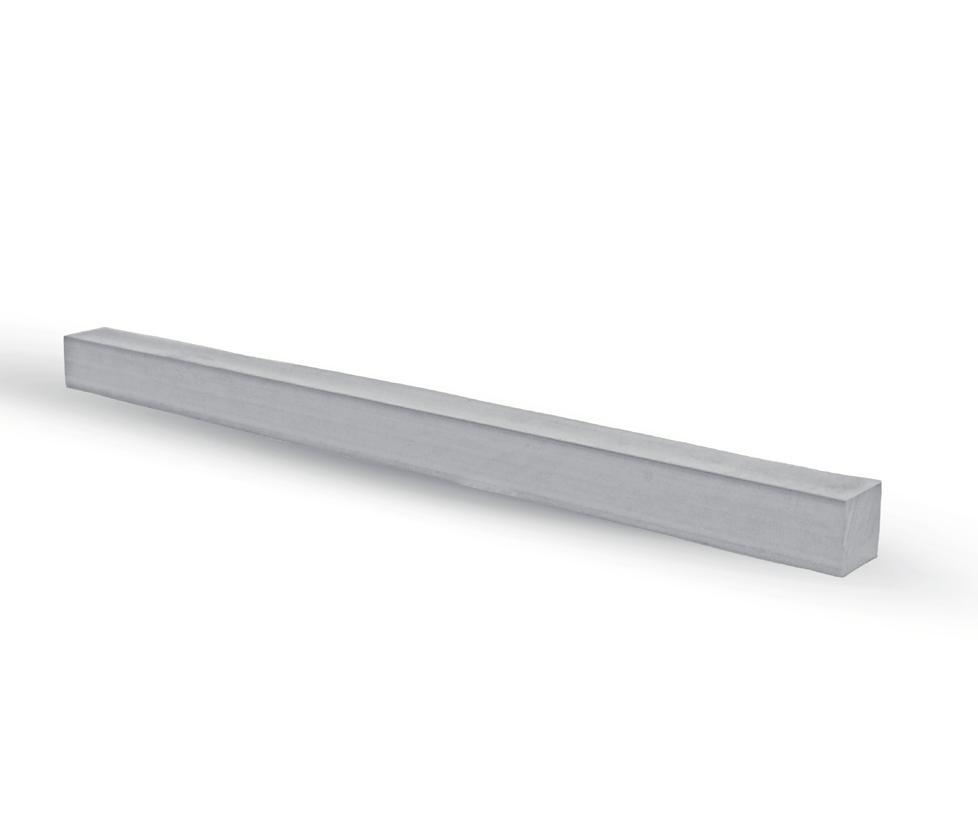

27 Pręt ciągniony do mechanizmów przepustnic wentylacyjnych PRET Kwadratowy pręt ciągniony wykonany jest z materiału ocynkowanego i używany jest jako element dodatkowy przy przepustnicach i mechanizmach przepustnic wentylacyjnych. W zależności od modelu przepustnicy mamy pręty kwadratowe 8, 10 i 12 milimetrowe które odcinamy na żądaną długość w zależności czy przepustnica będzie stosowana pod siłownik czy pod mechanizm ręczny. A x A Kod AxA L L Zastosowanie PRET8-8 8x8 150 Przepustnice okrągłe, mechanizm KIT-DSKS, KIT-DS PRET x Przepustnica DSQW, mechanizm KKS-2 PRET x Przepustnica DSQW-A Jednostką miary jest metr bieżący, produkt sprzedawany jest w odcinkach 2 metrowych. Rekomendowane długości prętu to 100 i 150 mm. PRET blacha ocynkowana PRET

28 Elementy budowy wentylacyjnych czerpni i wyrzutni stalowych CSQ-PREF/WSQ-PREF W skład głównych elementów do budowy wentylacyjnych czerpni i wyrzutni prostokątnych wchodzą: ścianka boczna wyrzutni wyposażona w znaczniki na wkręty samowiercące WGO, pióro czerpni które chroni otwór przed opadami deszczu i ptakami, narożnik który montowany jest ściance bocznej. Do wykonania czerpni należy też użyć siatki stalowej SIA z oczkami o wymiarze 12,7 x 12,7 mm. QPPC Pióro czerpni ocynkowanej - handlowa długość 5 mb. QPRC Ścianka boczna prowadząca czerpni - handlowa długość 5 mb. QPPC - blacha ocynkowana QPPC-K - blacha kwasoodporna /304 QPRC - blacha ocynkowana QPRC-K - blacha kwasoodporna /304 QNT - blacha ocynkowana QPPC QNT Narożnik czerpni/wyrzutni stalowej ocynkowanej. 28

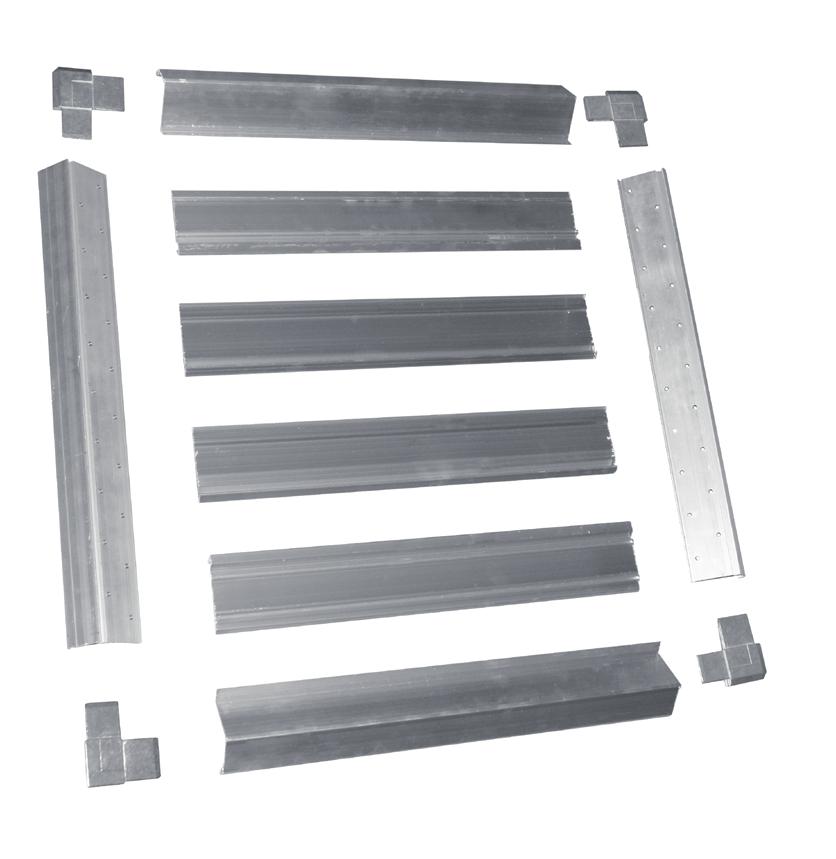

29 Elementy prefabrykacji czerpni/wyrzutni aluminiowych CSQ-A-PREF/WSQ-A-PREF Elementy do budowy wentylacyjnych czerpni i wyrzutni prostokątnych wykonane są w całości z odlewanego aluminium. Umożliwiają własnoręczne konstruowanie dowolnych wymiarów zarówno na placu budowy jak i na własnej hali produkcyjnej. Grube ścianki umożliwiają wykonywanie dużych przekrojów z zachowaniem stabilnej i lekkiej konstrukcji elementu blacha aluminiowa QCLO-CH Listwa okapowa czerpni/wyrzutni. Stosowana jest w przypadku nieowych wymiarów czerpni/wyrzutni np. 530x530. 1,3 75,5 32,5 41,5 54 QCNA-GR-2 - prawy QCNA-GR-1 - lewy Narożnik czerpni/wyrzutni aluminiowej ,7 QCSZ-BA QCSP-SD Ścianka boczna prowadząca prawa - handlowa długość 6 mb ,5 1,5 1,5 57,5 QCSP-SS Ścianka boczna prowadząca lewa - handlowa długość 6 mb. 5 29

30 Elementy prefabrykacji czerpni/wyrzutni aluminiowych CSQ-A-PREF/WSQ-A-PREF QCSZ-BA Ścianka czerpni/wyrzutni zamykająca dolna i góra - handlowa długość 6mb. Stosowana na górze i na dole czerpni. 55,5 1,5 QCPA-PA Pióro czerpni/wyrzutni aluminiowej - handlowa długość 6 mb ,5 1,3 52,5 15,9 28,5 30

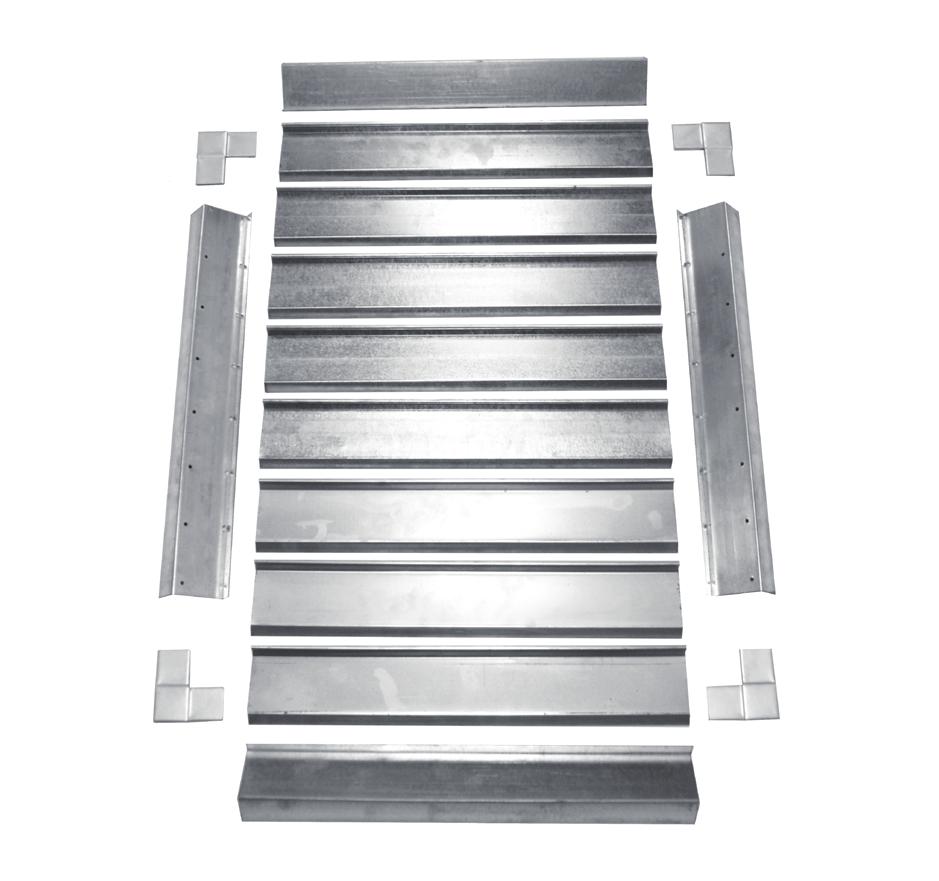

31 Elementy prefabrykacji czerpni/wyrzutni kwasoodpornych CSQ-K-PREF/WSQ-K-PREF W skład głównych elementów do budowy wentylacyjnych czerpni i wyrzutni prostokątnych wchodzą: ścianka boczna wyrzutni wyposażona w znaczniki na wkręty samowiercące WGO, pióro czerpni które chroni otwór przed opadami deszczu i ptakami, narożnik który montowany jest ściance bocznej. Do wykonania czerpni należy też użyć siatki stalowej SIA z oczkami o wymiarze 12,7 x 12,7 mm. QPPC-K Pióro czerpni/wyrzutni z blachy kwasodpornej handlowa długość 2,5 mb. QPRC-K Ś c i a n k a b o c z n a p r o w a d z ą c a c z e r p n i / w y r z u t n i z b l a c h y kwasoodpornej handlowa długość 2,5 mb. Dostępne są również profile boczne i pióro wykonane z blachy aluminiowej....-k - blacha kwasoodporna QPPC-K QNT-K Narożnik czerpni/wyrzutni z blachy kwasoodpornej

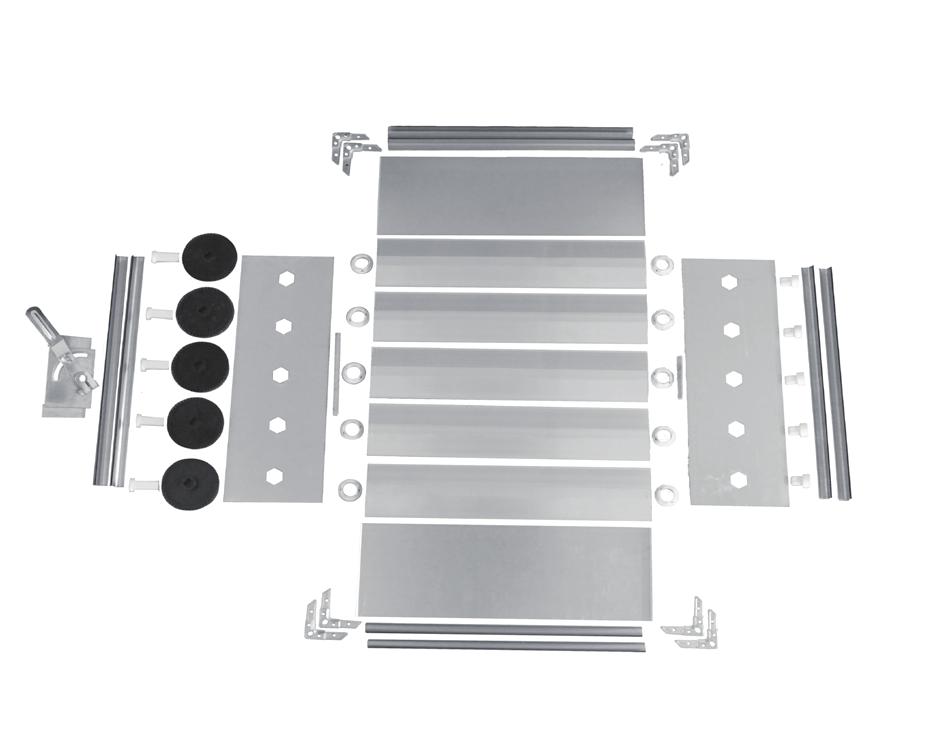

32 Elementy do budowy wentylacyjnych przepustnic prostokątnych DSQW-PREF Elementy do budowy przepustnic DSQW umożliwiają własnoręczne złożenie przepustnic. Każdorazowo potrzebujemy: 2 ścianki boczne QSB o wysokości i ilości otworów zależnych od wysokości przepustnicy, profil aluminiowy QPA o wysokości 100 mm o długości szerokości kanału i ilości sztuk które są zależne o wysokości, koła QKZ w ilości takiej samej jak ilość piór, oś długa QOTD która łączy się z kołem, oś krótka wchodząca w łożysko QPL-8 które wkładane jest do otworów QSB czyli jego ilość jest zawsze 2x większa w stosunku do ilości kół i tulei. Aby zbudować cała przepustnicę należy dodatkowo posiadać profile PQ i narożniki NQ, arkusze blachy na dolna i górną ściankę przepustnicy, oraz trzpień i ewentualnie mechanizm KKS-2 jeśli przepustnica ma regulacje ręczną blacha aluminiowa QPA Profil aluminiowy przepustnicy ocynkowanej - handlowa długość 5 mb. kw OSPRZĘT DO DSQW-A W KLASIE SZCZELNOŚCI "3" QPA-L Profil aluminiowy przepustnicy ocynkowanej z jednej strony zakończony otworem na uszczelkę - handlowa długość 5 mb. 96 kw 15 10,6 6,4 QPA-EPDM Uszczelka do profilu aluminiowego QPA-L - handlowa długość 50 mb. QPA QSB-165 Ścianka boczna przepustnicy ocynkowanej - handlowa długość 3 mb

33 Elementy do budowy wentylacyjnych przepustnic prostokątnych DSQW-PREF QKZ Koło zębate z PVC. QOTD Oś z tworzywa długa , ,4 9 8,4 QPL-8 Łożysko sześciokątne PVC. 2 26,5 8,5 42 QPL-8 Łożysko sześciokątne PVC kw ,7 26 kw. 15 kw. 10 6, x 10 kw. 15 QOTK Oś z tworzywa - krótka. 33

34 Elementy do budowy wentylacyjnych aluminiowych przepustnic prostokątnych DSQW-A-PREF Profile aluminiowe i akcesoria do budowy przepustnic DSQW-A umożliwiają własnoręczne wykonywanie tych elementów na produkcji lub placu budowy. Profile są tak dopasowane by zapewniać łatwy i szybki montaż, a uszczelka wewnątrz profili ramy i na profilu pióra zapewnia klasę szczelności 2. Dzięki sztywnym profilom i możliwości dzielenia przepustnicy możliwe jest jej wykonywanie nawet do szerokości mm... - L blacha aluminiowa QDPR10-L QDPR10-L Profil aluminiowy przepustnicy - handlowa długość 6 mb. Do każdego pióra potrzebna jest uszczelka QDUŁ12. 1, QDPR10 Profil aluminiowy pełny do przepustnicy - klasa szczelności 3. Handlowa długość 6 mb. Do każdego pióra potrzebna jest uszczelka QDUŁ QDTAP10 Uszczelniająca zaślepka do profila QDPR10. 1,

35 Elementy do budowy wentylacyjnych aluminiowych przepustnic prostokątnych DSQW-A-PREF QDSZ11-L Ścianka górna/dolna zamykająca - handlowa długość 6mb. Do każdej ścianki potrzebna jest uszczelka QDUŁ ,5 1, ,5 57,5 QDSP12-L Ścianka boczna prowadząca - handlowa długość 6mb QDUŁ12 Uszczelka gumowa do pióra QDPR10-L i ścianki QDSZ11-L. Odporność na temperaturę: -10 C do +55 C, klasa 2 wg EN ,5 4 QDPMS80 Aluminiowa podstawka pod siłownik. Montowana jest do ścianki bocznej QDSP12-L. Potrzebna długość: mm w zależności o u siłownika. 90 9,5 3 22, , ,98 24, QDSD13-L Ścianka przepustnicy dzielonej - handlowa długość 6mb. Ścianka dzielona przepustnicy powinna być stosowana dla wymiaru A 1400mm. Pręt ciągniony o wymiarach 12x12 mm PRET-A PRET-A

36 Elementy do budowy wentylacyjnych aluminiowych przepustnic prostokątnych DSQW-A-PREF QDZK06 Podkładka dystansująca. Potrzebna jest w przypadku, gdy wymiar przepustnicy wielopłaszczyznowej jest nieowy np. 530x530 mm. QDMPS-SF-PQO Mechanizm przepustnicy QDCPS93-HI Kompletny zestaw elementów do przepustnic o podwyższonej odporności na temperaturę do +120 C. Zestaw zawiera następujące elementy: - jedno koło zębate - jedna panewka łożyska - dwa trzpienie - lewa i prawa wsuwka QDCPS93 Kompletny zestaw elementów wykonany jest z poliamidu i włókna szklanego. Odporność elementów na temperaturę wynosi ok. 80 C. Zestaw zawiera następujące elementy: - jedno koło zębate - jedna panewka łożyska - dwa trzpienie - lewa i prawa wsuwka 36

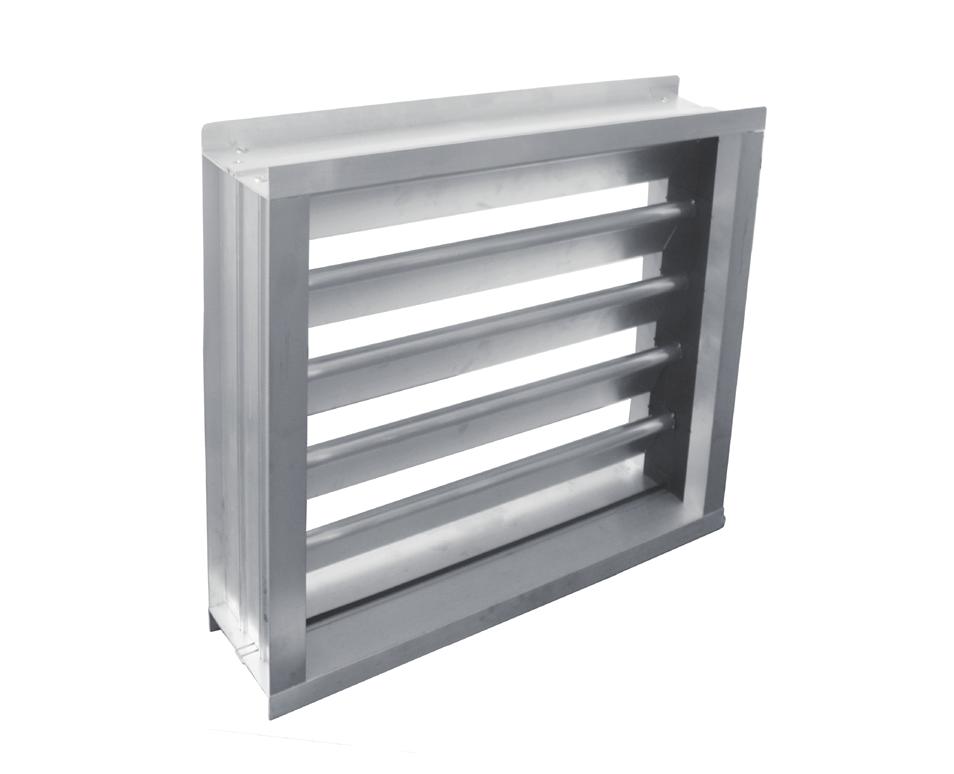

37 Elementy do budowy samozamykającej przepustnicy wentylacyjnej DSQOW-A-PREF Profile aluminiowe i akcesoria do budowy przepustnic DSQW-A umożliwiają własnoręczne wykonywanie tych elementów na produkcji lub placu budowy. Profile są tak dopasowane by zapewniać łatwy i szybki montaż. Elementy do obudowy są identyczne jak dla DSQW-A różnicą są wsuwki z tworzywa i profil pióra, który otwiera się pod wpływem przepływu powietrza w jedna stronę i zamyka się gdy przepływ jest w drugą. QDPS080 Profil aluminiowy przepustnicy - handlowa długość 6 mb. QDSZ11-L Ścianka górna/dolna zamykająca - handlowa długość 6 mb. Do każdej ścianki potrzebna jest uszczelka QDUŁ12-L. 115 Odporność temperaturowa: -20 C do +90 C Wytrzymałość pióra na ciśnienie: ok 16 Pa 1,5 57,5 57,5 QDPS , QDSP12-L Ścianka boczna prowadząca - handlowa długość 6 mb

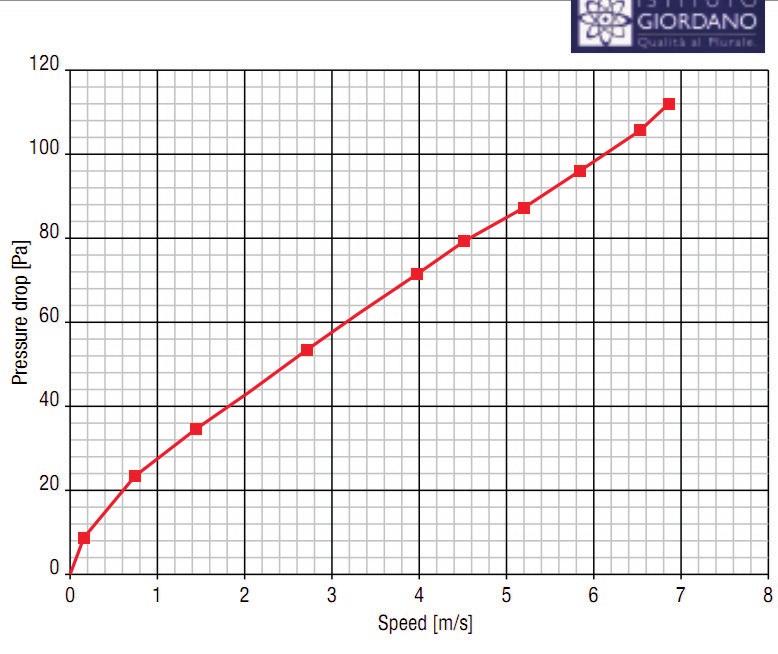

38 Elementy do budowy samozamykającej przepustnicy wentylacyjnej DSQOW-A-PREF QDSD13-L Ścianka przepustnicy dzielonej - handlowa długość 6 mb Ścianka dzielona przepustnicy powinna być stosowana dla wymiaru A 1400 mm ,98 24,98 QDUŁ12 Uszczelka gumowa do ścianki QDSZ11 6,5 9,5 2 Dane techniczne Charakterystyka przepływu. Ciśnienie [Pa] Prędkość [m/s] 4 QDCPS200 Kompletny zestaw elementów wykonany z poliamidu i włókna szklanego (materiał: PA6+GF20%) zawiera nastęujące elementy: - jedna wsuwka - jedna panweka Odporność temperaturowa: -20 C do +90 C 0,8 85,0 8,5 6,3 16,0 70,0 16,35 12,00 1,5 20,0 21,8 38

39 Niciarka ręczna do ramek z profila do kanałów wentylacyjnych NI-AKB-70 Niciarka ręczna NI-AKB-70 przeznaczona jest do łączenia ramek wentylacyjnych z kanałami wentylacyjnymi. Idealnie sprawdza się w miejscu montażu kanałów wentylacyjnych, gdzie często zachodzi potrzeba docinania kanałów na ściśle określony wymiar. Niciarka wyposażona jest w ręczny mechanizm, który powoduje przesuwanie stempla w głowicy, który tym samym wykonuje przetłoczenie. Małe wymiary głowicy pozwalają na bardzo łatwe wykonywanie połączeń nawet w trudno dostępnych miejscach. A B Parametry: - sterowanie: ręczne - masa własna: 7kg NI-AKB-70 Kod A B NI-AKB Materiał max. grubość blachy max. łączna grubość przetłaczanego materiału stal ocynkowana 0,7 2,1 stal nierdzewna 0,5 1,5 aluminium 1,0 3,0 39
