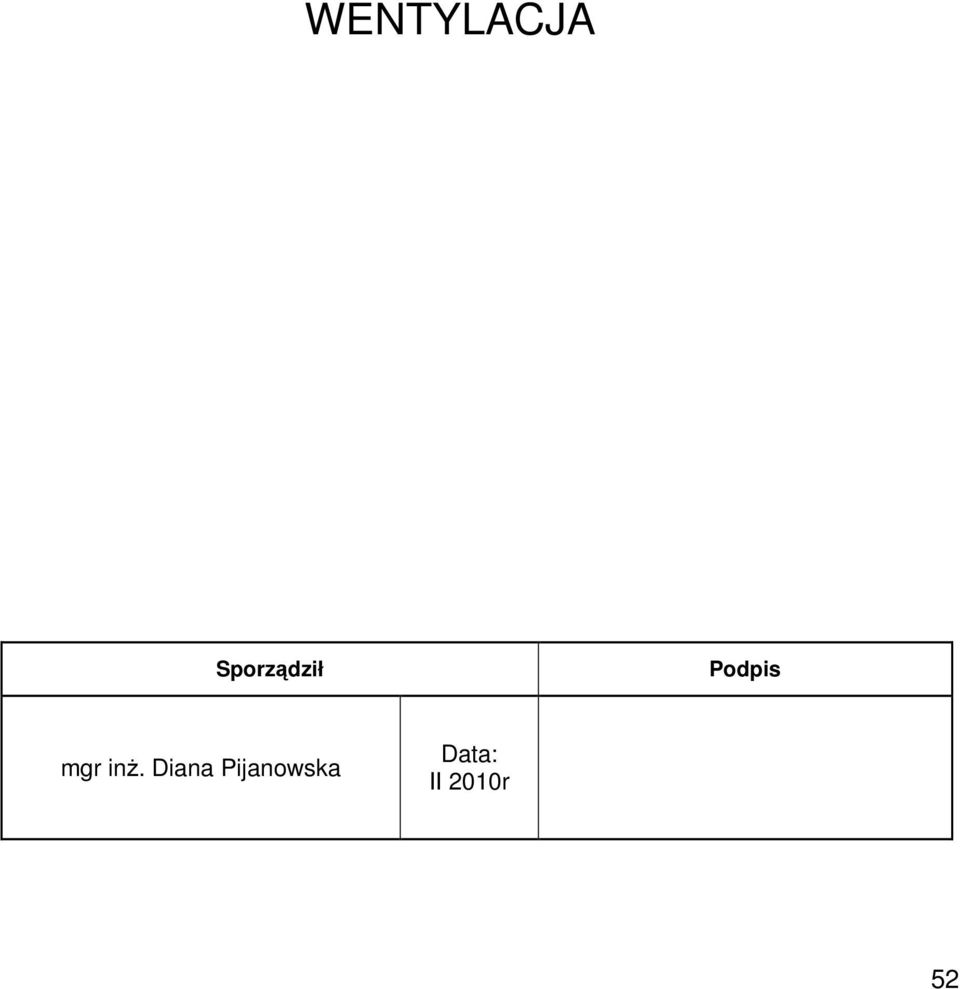

1 WENTYLACJA Sporządził Podpis mgr inż. Diana Pijanowska Data: II 2010r 52

2 WENTYLACJA WG WSPÓLNEGO SŁOWNIKA ZAMÓWIEŃ GRUPY ROBÓT: 453 KLASY: 4533 KATEGORIE: Spis treści wg Wspólnego Słownika Zamówień Grupy robót: Klasy: Wstęp Przedmiot ST Zakres stosowania ST Zakres robót ST Określenia podstawowe Ogólne wymagania Materiały Sprzęt Transport Wykonanie robót Ogólne warunki wykonania robót Ogólne warunki wykonania robót podano w ST Wymagania ogólne Montaż kanałów wentylacyjnych Informacje dodatkowe Budynek stacji uzdatniania wody Kontrola jakości robót Obmiar robót Odbiór robót Podstawa płatności Ogólne wymagania Płatności Przepisy związane

3 1. Wstęp 1.1. Przedmiot ST Przedmiotem niniejszej Specyfikacji Technicznej są wymagania dotyczące wykonania i odbioru instalacji wentylacyjnej w ramach zadania: Budowy i przebudowy stacji uzdatniania wody w Nidzicy ul. Wyborska Zakres stosowania ST Specyfikacja Techniczna jest stosowana jako dokument przetargowy i kontraktowy przy zleceniu robót wymienionych w pkt Zakres robót ST Ustalenia zawarte w niniejszej Specyfikacji dotyczą prowadzenia robót przy wykonywaniu wentylacji zgodnie z Dokumentacją Projektową. Opis techniczny i rysunki obejmują: wentylację pomieszczenia hali filtrów, wentylację pomieszczenia sprężarek, wentylację pomieszczenia chlorowni Określenia podstawowe Określenia podstawowe w niniejszej Specyfikacji Technicznej są zgodne z obowiązującymi normami Ogólne wymagania Wykonawca robót jest odpowiedzialny za jakość ich wykonania oraz za zgodność z Dokumentacją Projektową, ST i obowiązującymi normami. 2. Materiały Rodzaje stosowanych materiałów: wentylatory w wykonaniu standardowym, podstawy dachowe w wykonaniu standardowym, wywietrzaki dachowe w wykonaniu standardowym, czerpnie ścienne (z tworzywa sztucznego i stali), żaluzje ze stali Materiały do wykonania robót stosować zgodnie z Dokumentacją Projektową. 3. Sprzęt Montaż urządzeń wentylacyjnych wykonuje się ręcznie. 4. Transport Transport materiałów będzie następował przy użyciu środków transportu: samochód skrzyniowy samochód dostawczy

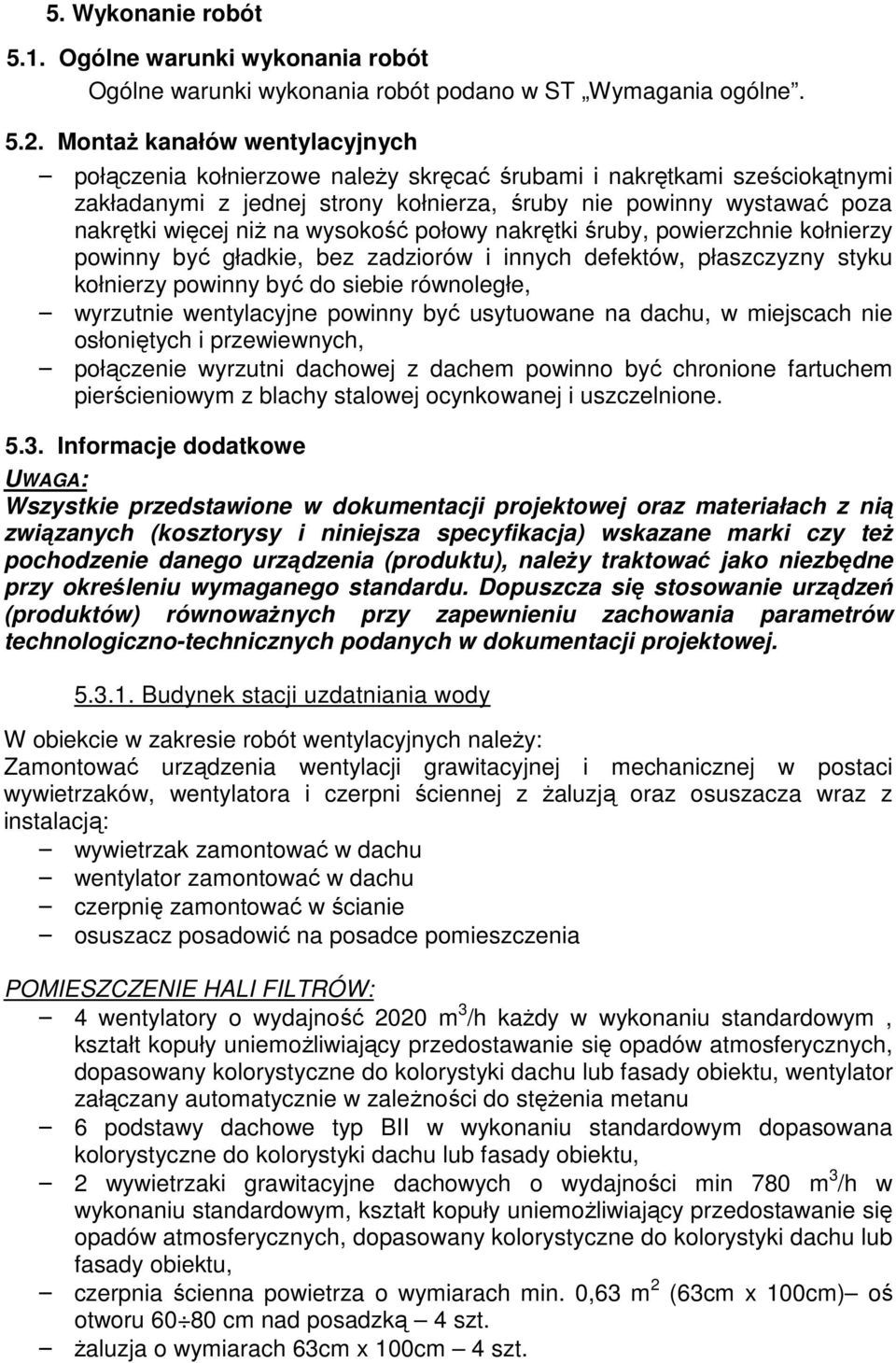

4 5. Wykonanie robót 5.1. Ogólne warunki wykonania robót Ogólne warunki wykonania robót podano w ST Wymagania ogólne Montaż kanałów wentylacyjnych połączenia kołnierzowe należy skręcać śrubami i nakrętkami sześciokątnymi zakładanymi z jednej strony kołnierza, śruby nie powinny wystawać poza nakrętki więcej niż na wysokość połowy nakrętki śruby, powierzchnie kołnierzy powinny być gładkie, bez zadziorów i innych defektów, płaszczyzny styku kołnierzy powinny być do siebie równoległe, wyrzutnie wentylacyjne powinny być usytuowane na dachu, w miejscach nie osłoniętych i przewiewnych, połączenie wyrzutni dachowej z dachem powinno być chronione fartuchem pierścieniowym z blachy stalowej ocynkowanej i uszczelnione Informacje dodatkowe UWAGA: Wszystkie przedstawione w dokumentacji projektowej oraz materiałach z nią związanych (kosztorysy i niniejsza specyfikacja) wskazane marki czy też pochodzenie danego urządzenia (produktu), należy traktować jako niezbędne przy określeniu wymaganego standardu. Dopuszcza się stosowanie urządzeń (produktów) równoważnych przy zapewnieniu zachowania parametrów technologiczno-technicznych podanych w dokumentacji projektowej Budynek stacji uzdatniania wody W obiekcie w zakresie robót wentylacyjnych należy: Zamontować urządzenia wentylacji grawitacyjnej i mechanicznej w postaci wywietrzaków, wentylatora i czerpni ściennej z żaluzją oraz osuszacza wraz z instalacją: wywietrzak zamontować w dachu wentylator zamontować w dachu czerpnię zamontować w ścianie osuszacz posadowić na posadce pomieszczenia POMIESZCZENIE HALI FILTRÓW: 4 wentylatory o wydajność 2020 m 3 /h każdy w wykonaniu standardowym, kształt kopuły uniemożliwiający przedostawanie się opadów atmosferycznych, dopasowany kolorystyczne do kolorystyki dachu lub fasady obiektu, wentylator załączany automatycznie w zależności do stężenia metanu 6 podstawy dachowe typ BII w wykonaniu standardowym dopasowana kolorystyczne do kolorystyki dachu lub fasady obiektu, 2 wywietrzaki grawitacyjne dachowych o wydajności min 780 m 3 /h w wykonaniu standardowym, kształt kopuły uniemożliwiający przedostawanie się opadów atmosferycznych, dopasowany kolorystyczne do kolorystyki dachu lub fasady obiektu, czerpnia ścienna powietrza o wymiarach min. 0,63 m 2 (63cm x 100cm) oś otworu cm nad posadzką 4 szt. żaluzja o wymiarach 63cm x 100cm 4 szt.

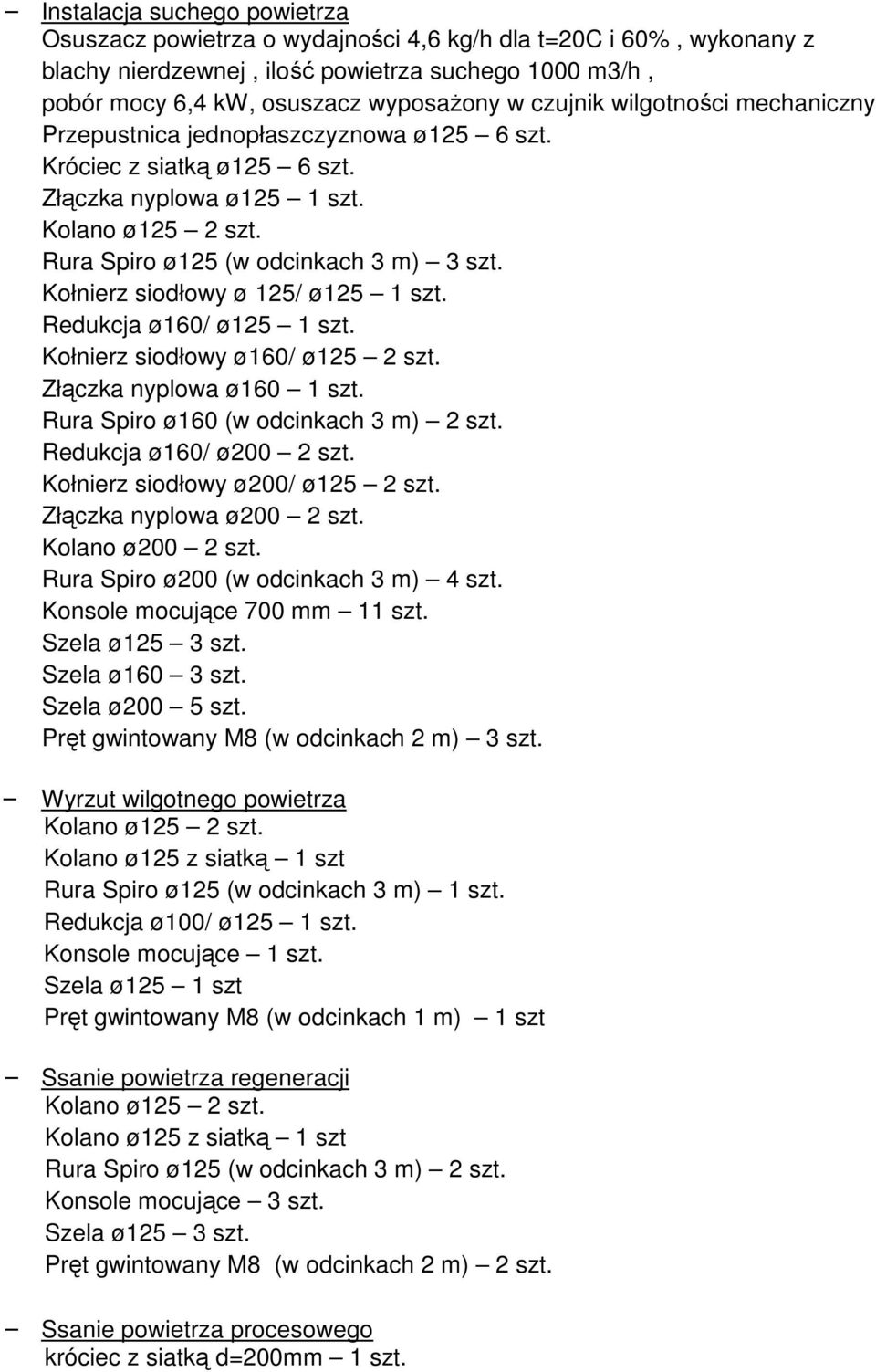

5 Instalacja suchego powietrza Osuszacz powietrza o wydajności 4,6 kg/h dla t=20c i 60%, wykonany z blachy nierdzewnej, ilość powietrza suchego 1000 m3/h, pobór mocy 6,4 kw, osuszacz wyposażony w czujnik wilgotności mechaniczny Przepustnica jednopłaszczyznowa ø125 6 szt. Króciec z siatką ø125 6 szt. Złączka nyplowa ø125 1 szt. Kolano ø125 2 szt. Rura Spiro ø125 (w odcinkach 3 m) 3 szt. Kołnierz siodłowy ø 125/ ø125 1 szt. Redukcja ø160/ ø125 1 szt. Kołnierz siodłowy ø160/ ø125 2 szt. Złączka nyplowa ø160 1 szt. Rura Spiro ø160 (w odcinkach 3 m) 2 szt. Redukcja ø160/ ø200 2 szt. Kołnierz siodłowy ø200/ ø125 2 szt. Złączka nyplowa ø200 2 szt. Kolano ø200 2 szt. Rura Spiro ø200 (w odcinkach 3 m) 4 szt. Konsole mocujące 700 mm 11 szt. Szela ø125 3 szt. Szela ø160 3 szt. Szela ø200 5 szt. Pręt gwintowany M8 (w odcinkach 2 m) 3 szt. Wyrzut wilgotnego powietrza Kolano ø125 2 szt. Kolano ø125 z siatką 1 szt Rura Spiro ø125 (w odcinkach 3 m) 1 szt. Redukcja ø100/ ø125 1 szt. Konsole mocujące 1 szt. Szela ø125 1 szt Pręt gwintowany M8 (w odcinkach 1 m) 1 szt Ssanie powietrza regeneracji Kolano ø125 2 szt. Kolano ø125 z siatką 1 szt Rura Spiro ø125 (w odcinkach 3 m) 2 szt. Konsole mocujące 3 szt. Szela ø125 3 szt. Pręt gwintowany M8 (w odcinkach 2 m) 2 szt. Ssanie powietrza procesowego króciec z siatką d=200mm 1 szt.

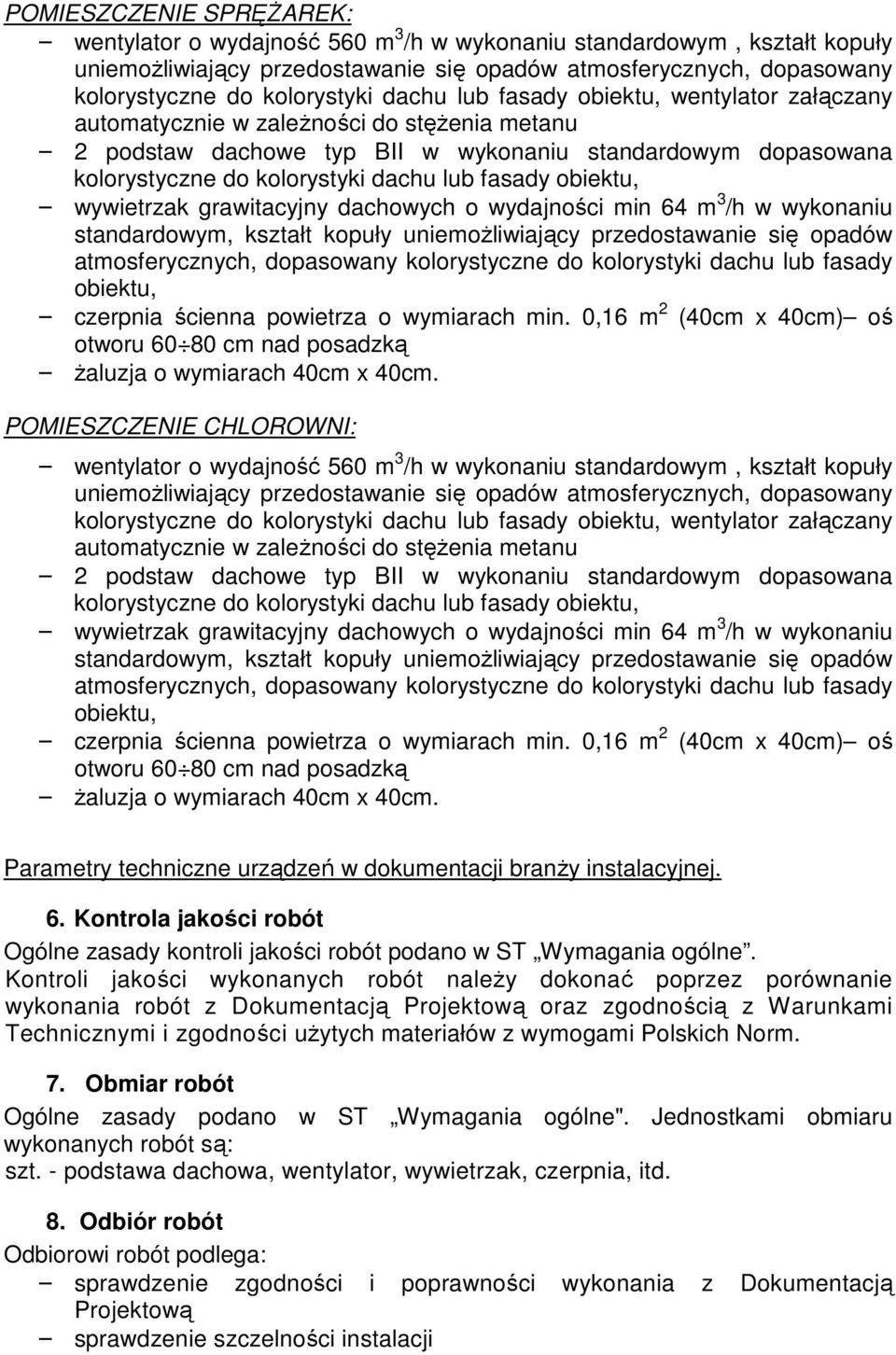

6 POMIESZCZENIE SPRĘŻAREK: wentylator o wydajność 560 m 3 /h w wykonaniu standardowym, kształt kopuły uniemożliwiający przedostawanie się opadów atmosferycznych, dopasowany kolorystyczne do kolorystyki dachu lub fasady obiektu, wentylator załączany automatycznie w zależności do stężenia metanu 2 podstaw dachowe typ BII w wykonaniu standardowym dopasowana kolorystyczne do kolorystyki dachu lub fasady obiektu, wywietrzak grawitacyjny dachowych o wydajności min 64 m 3 /h w wykonaniu standardowym, kształt kopuły uniemożliwiający przedostawanie się opadów atmosferycznych, dopasowany kolorystyczne do kolorystyki dachu lub fasady obiektu, czerpnia ścienna powietrza o wymiarach min. 0,16 m 2 (40cm x 40cm) oś otworu cm nad posadzką żaluzja o wymiarach 40cm x 40cm. POMIESZCZENIE CHLOROWNI: wentylator o wydajność 560 m 3 /h w wykonaniu standardowym, kształt kopuły uniemożliwiający przedostawanie się opadów atmosferycznych, dopasowany kolorystyczne do kolorystyki dachu lub fasady obiektu, wentylator załączany automatycznie w zależności do stężenia metanu 2 podstaw dachowe typ BII w wykonaniu standardowym dopasowana kolorystyczne do kolorystyki dachu lub fasady obiektu, wywietrzak grawitacyjny dachowych o wydajności min 64 m 3 /h w wykonaniu standardowym, kształt kopuły uniemożliwiający przedostawanie się opadów atmosferycznych, dopasowany kolorystyczne do kolorystyki dachu lub fasady obiektu, czerpnia ścienna powietrza o wymiarach min. 0,16 m 2 (40cm x 40cm) oś otworu cm nad posadzką żaluzja o wymiarach 40cm x 40cm. Parametry techniczne urządzeń w dokumentacji branży instalacyjnej. 6. Kontrola jakości robót Ogólne zasady kontroli jakości robót podano w ST Wymagania ogólne. Kontroli jakości wykonanych robót należy dokonać poprzez porównanie wykonania robót z Dokumentacją Projektową oraz zgodnością z Warunkami Technicznymi i zgodności użytych materiałów z wymogami Polskich Norm. 7. Obmiar robót Ogólne zasady podano w ST Wymagania ogólne". Jednostkami obmiaru wykonanych robót są: szt. - podstawa dachowa, wentylator, wywietrzak, czerpnia, itd. 8. Odbiór robót Odbiorowi robót podlega: sprawdzenie zgodności i poprawności wykonania z Dokumentacją Projektową sprawdzenie szczelności instalacji

7 sprawdzenie zabezpieczeń antykorozyjnych 9. Podstawa płatności 9.1. Ogólne wymagania Ogólne wymagania dotyczące płatności podano w ST Wymagania ogólne" Płatności Płatność należy przyjmować z dokumentacją i zakresem robót w oparciu o odbiór faktycznie zamówionej i wykonanej pracy oraz oceną jakości robót i oceną jakości użytych materiałów. Cena ryczałtowa wykonanych robót obejmuje: roboty przygotowawcze i trasowanie robót, zakup materiałów i urządzeń, transport materiałów i urządzeń na miejsce wbudowania, wykonanie robót montażowych, wykonanie robót wykończeniowych, wykonanie prób szczelności, wykonanie prób ruchowych instalacji wentylacyjnej, wykonanie zabezpieczeń antykorozyjnych przewodów, prace porządkowe. 10. Przepisy związane "Warunkami technicznymi wykonania i odbioru robót budowlano-montażowych, tom II, Instalacje sanitarne i przemysłowe" - opracowane przez Centralny Ośrodek Badawczo-Rozwojowy Techniki Instalacyjnej "Instal". PN-B-76001:1996 PN-B-76002:1996 Wentylacja. Przewody wentylacyjne. Szczelność. Wymagania i badania. Wentylacja. Połączenia urządzeń, przewodów i kształtek wentylacyjnych blaszanych.
