1 Prefabrykacja kanałowa Proucent zastrzega sobie prawo o okonywania zmian w wymiarach i anych technicznych prouktów ze wzglęu na ciągłe ich oskonalenie

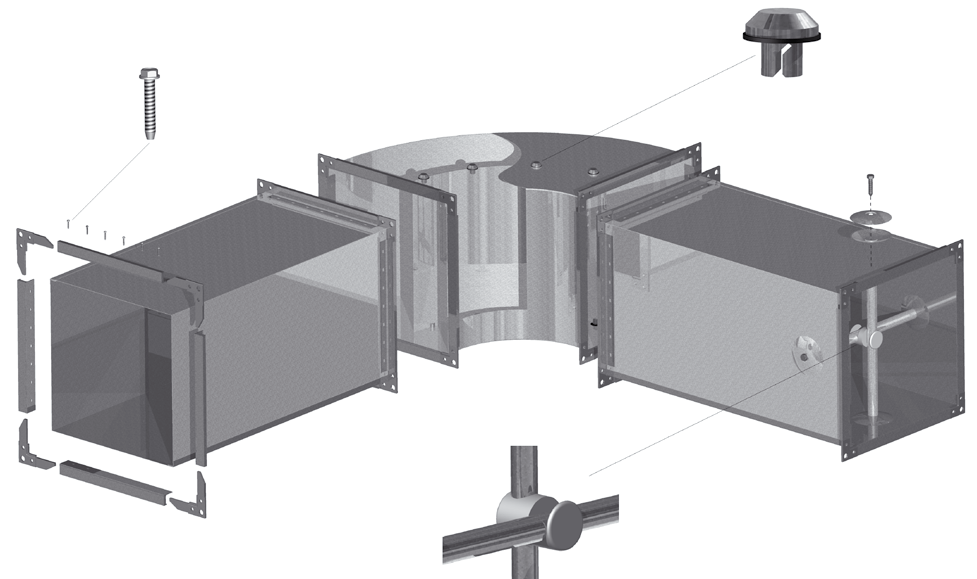

2 O systemie O systemie Elementy prefabrykacji umożliwiają w łatwy sposób wykonywanie i moyfikowanie kanałów wentylacyjnych. Wszystkie elementy opasowane są o stanarów przyjętych w branży i realizowanych przez większość proucentów. Wszystkie wielkości bazują na tabelach i informacjach przestawionych w karcie katalogowej anego elementu. Instrukcja montażu W zależności o systemu i rozaju elementów możliwa jest konieczność wykorzystania poczas proukcji specjalistycznych maszyn blacharskich. Korzyści stosowania Dzięki komplementarności elementów możliwe jest ich stosowanie przy szybkich oróbkach elementów na placu buowy. Istotnym jest wówczas zwiększenie elastyczności czasowej i wymiarowej proukowanych lub moyfikowanych kanałów wentylacyjnych. Oznakowanie Wyroby firmy ALNOR oznaczane są znakiem buowlanym, oraz koem towaru zgonym ze specyfikacją techniczną zawartą w niniejszym katalogu.

3 Narożniki o kanałów prostokątnych NQ Narożniki NQ używane są o łączenia ramek z profili PQ20, PQ30, PQ40 tworząc w ten sposób pewne i szczelne połączenie wóch kanałów prostokątnych. Możliwe jest wykonanie narożników NQ z materiału kwasoopornego i aluminium. Narożnik NQ-C-20K Narożnik NQ-C-20L NQ - C - 20 materiał rozmiar Narożnik NQ-C-30 Narożnik NQ-C-20 Narożnik NQ-C-40

4 Narożniki o kanałów prostokątnych NQ-SH Narożniki ocynkowane NQ-SH używane są o łączenia profili ramkowych o wymiarach zbieżnych z wymiarami narożników tworząc w ten sposób ramkę łączącą wa kanały prostokątne. NQ-20-SH Narożnik NQ-20L-SH Narożnik NQ-30-SH 10 14,2 Narożnik NQ-20-SH 14, x 5, ,

5 Profile o kanałów prostokątnych PQ Profil PQ wykonany jest z blachy stalowej ocynkowanej i używany jest o łączenia ze sobą kanałów prostokątnych. Montowany jest bezpośrenio na bosym końcu kanału oraz kształtki. W zależności o wymiarów kanałów i ciśnienia w przewozie używane są trzy wymiary profila. Profil aluminiowy i kwasooporny wykonywany jest zawsze z uszczelnieniem specjalnie przeznaczonym o kanałów wentylacyjnych. Zakres temperatur pracy la uszczelnienia wynosi -30 C o +100 C. Maksymalna krótkotrwała temperatura jakiej może być poane uszczelnienie wynosi +200 C. Ponato masa uszczelniająca jest oporna na starzenie, wykazuje obrą przyczepność o położa, stabilność mechaniczną oraz stanowi ochronę korozyjną. Profil PQ Profil PQ-SIL z uszczelnieniem butylowym wysokość H szerokość L grubość G PQ-C ,7 PQ-C ,8 PQ-C ,9 PQ-C-20-ECO ,6 PQ-C-30-ECO ,7 PQ-C-40-ECO ,8 Pakowanie: Ocinki 5 mb zapakowane w paczki po 500 mb, ocinki 3 mb zapakowane w paczki po 300 mb. PQ-C-20-ECO-SIL materiał wymiar wersja uszczelnienie ciśnienie wymiar kanału a lub b [Pa] < PQ 20 PQ 20 PQ 30 PQ 30 PQ PQ 20 PQ 20 PQ 30 PQ 30 PQ PQ 20 PQ 20 PQ 30 PQ 30 PQ PQ 20 PQ 20 PQ 30 PQ 30 PQ PQ 20 PQ 20 PQ 30 PQ 30 PQ PQ 20 PQ 30 PQ 30 PQ 40 PQ PQ 20 PQ 30 PQ 30 PQ 40 PQ 40 PQ-C-20-SIL ,7 PQ-C-30-SIL ,8 PQ-C-40-SIL ,9 PQ-C-20-ECO-SIL ,6 PQ-C-30-ECO-SIL ,7 PQ-C-40-ECO-SIL ,8 PQ-K-20-SIL* ,6 PQ-K-30-SIL* ,6 PQ-K-40-SIL* ,7 * ostawy w gatunku zgonie z normą EN PQ-A-20-SIL** ,7 PQ-A-30-SIL** ,8 PQ-A-40-SIL** ,9 ** ostawy w gatunku 1050A zgonie z normą PN-EN 573-3

6 Taśmy amortyzujące AMT Taśma amortyzująca AMT służy o wykonywania okrągłych lub prostokątnych króćcy amortyzujących. Mają one za zaanie zapobieganie przekazywaniu wibracji i przenoszeniu hałasu w systemie kanałów. Montowane są najczęściej przy urzązeniach wywołujących największe wibracje i hałas. Ocynk - metalu, silikonowa - tkaniny A B A szer. metalu A szer. tkaniny B op. temp [ C] AMT-HI-T /+260 AMT-HI-T /+260 AMT-HI-T /+260 AMT-HI-T /+260 Taśma AMT zięki swojej kosntrukcji zapewania barzo obrą szczelność la powietrza i woy. AMT Ocynk - metalu, PVC - tkaniny szer. metalu A szer. tkaniny B Kwasooporny - metalu, PVC - tkaniny szer. metalu A szer. tkaniny B op. temp [ C] AMT /+80 AMT /+80 AMT /+80 AMT /+80 op. temp [ C] AMT-KWS /+80 AMT-KWS /+80 AMT-KWS /+80 AMT-KWS /+80 Ocynk - metalu, poliuretan - tkaniny szer. metalu A szer. tkaniny B op. temp [ C] AMT-PU /+200* AMT-PU /+200* AMT-PU /+200* AMT-PU /+200* Kwasooporny - metalu, poliuretan - tkaniny szer. metalu A * w przypaku pracy przerywanej 400 C o 2h szer. tkaniny B op. temp [ C] AMT-K-PU /+200* AMT-K-PU /+200* AMT-K-PU /+200* AMT-K-PU /+200*

7 max 250 Prowanice kierownic o kształtek prostokątnych PRQ Prowanice PRQ przeznaczone są o montowania kierownic w kształtkach prostokątnych w celu ukierunkowania strumienia powietrza. Wykonane są ze stopu cynku z aluminium. Posiaają uszczelkę gumową. Stosowane są o montażu blachy o grubościach o 0,4 o 1,1 mm. W oróżnieniu o prowanic kierownice montowane są w kształtkach zgonie z polska normą i nie funkcjonują jako ozielny proukt. Schemat montażu max mm a1 a2 a3 14 mm a 9 mm PRQ ustawienie kierownic la kolana a a1 a2 a3 ustawienie kierownic la trójnika szerokość przewou liczba kierownic oległości mięzy kierownicami a 1 a 2 a 3 > a/3 - - > a/4 a/2 - > a/8 a/3 a/2

8 Zakończenia prowanic o kształtek prostokątnych PRQ-R Zakończenie rurowe prowanic kształtek prostokątnych montowane jest o czoła prowanicy usztywniając ją prze ciśnieniem powietrza. śrenica rury g materiał grubość kierownicy g PRQ-R 1/2 stal ocynkowana 0,5-1,5 PRQ-R

9 Wzmocnienia wewnątrzkanałowe WKK, WKK-OCY WKK WKK-OCY L L D [cal] D materiał WKK /8 16 PVC A Wzmocnienia wewnątrzkanałowe WKK i WKK-OCY służą o usztywniania kanałów prostokątnych o użych przekrojach. Wzmocnienia spełniają unkcję łącznika krzyżujących się rur o śrenicy 3/8 lub 1/2. WKK 45 B Schemat montażu grubość [cal] A B WKK-OCY / WKK-OCY /

10 Wzmocnienia wewnątrzkanałowe RURA, WKD Rura ocynkowana RURA i ybel rozporowy WKD tworzą komplet elementów służących jako wzmocnienie użych kanałów prostokątnych. Częstotliwość i sposób mocowania zależy o wymiarów elementów. WKD L ybel rozporowy WKD D D RURA L M WKD M D D [cal] D zastosowanie Schemat montażu RURA OC. 3/8 3/8 16 wzmocnienia kanałów RURA OC. 3/4 3/4 26 o czerpni ach. max = 630 RURA OC o czerpni ach. min = 710 RURA KW. 3/8 3/8 16 wzmocnienia kanałów RURA AL. 3/8 3/8 16 wzmocnienia kanałów RURA AL. 3/4 3/4 26 o czerpni ach. max = 630 RURA CZ. 3/8 3/8 16 wzmocnienia kanałów

11 Wzmocnienia wewnątrzkanałowe WKT Pokłaka WKT służy jako usztywnienie kanałów prostokątnych o użych przekrojach, la wyeliminowania ich rgań i eformacji. Wykonana jest z blachy ocynkowanej o grubości 0,8 1,0 mm z przetłoczeniem po nakrętkę. h t D h t WKT 8, ,7 WKT-60 8, ,8 D WKT - 60 Schemat montażu

12 Kołnierze FLS Kołnierze stalowe ocynkowane są częścią skłaową postaw, czerpni i wyrzutni achowych. Stosowane są również o kołnierzowego łączenia kanałów i kształtek okrągłych. Na zamówienie możliwe jest ostarczenie kołnierzy wykonanych ze stali nierzewnej. FLS nom 2 b 4 bxs 2 k k +/-0,5 s 4 +/-0,5 liczba otworów waga [kg] x ,5 4 0, x ,5 4 0, x ,5 4 0, x ,5 4 0, x ,5 6 0,41 150* x ,5 6 0, x ,5 6 0, x ,5 6 0, x ,5 6 0, x ,5 6 0, x ,5 6 0, x ,5 8 0,93 300* x ,5 8 0, x ,5 8 1, x ,5 8 1, x ,5 8 1, x ,5 8 1, x ,5 8 1, x ,5 12 2, x ,5 12 2, x ,5 12 2, x ,5 16 2, x ,5 16 3, x ,5 16 3, x ,5 24 5, x ,5 24 6,38 wszystkie wymiary są zgone z normą DIN Rzą 1 * wymiary zgonie z normą PN-EN 12220

13 Wkręty WGO Stalowy wkręt samowiercący WGO o szybkiego mocowania zawieszeń u L, Z i T o blachy. Dostosowane są również o łączenia okrągłych kanałów z kształtkami. Wkręty WGO ostępne są z łbami po klucz, krzyżak lub imbus. Powierzchnia wkrętów jest ocynkowana galwanicznie. Istnieje również możliwość zamówienia naklaki o wkrętarki po any wkręt. Poniżej oznzaczenia nakłaek: ko L L L WGO09-KL 4,2 9 WGO13-KL 4,2 13 WGO16-KL 4,2 16 WGO19-KL 4,2 19 WGO25-KL 4,2 25 7mm końcówka po klucz po klucz po klucz po klucz po klucz WGO-KL-NK - nakłaka po klucz WGO-KZ-NK - nakłaka po krzyżak WGO-IB-NK - nakłaka po imbus WGO13-KL ko L WGO09-KZ 4,2 9 WGO13-KZ 4,2 13 WGO16-KZ 4,2 16 WGO19-KZ 4,2 19 WGO25-KZ 4,2 25 końcówka po krzyżak po krzyżak po krzyżak po krzyżak po krzyżak L ko L końcówka WGO09-IB 4,2 9 WGO13-IB 4,2 13 WGO16-IB 4,2 16 WGO19-IB 4,2 19 WGO25-IB 4,2 25 po imbus po imbus po imbus po imbus po imbus

14 Siatki SIA Siatka SIA wykonana jest z rutu stalowego. W wentylacji siatka wykorzystywana jest m.in. w czerpniach achowych i ściennych jako zabezpieczenie prze ingerencją z zewnątrz. Siatka ostępna jest w rolce o wysokości 1000mm, ługość siatki w rolce 30mb. Siatka SIA ostępna jest również w wykonaniu ze stali nierzewnej. A B A B materiał SIA-1,05-1,05 12,7 12,7 1,05 stal ocynkowana SIA-K-1,05-1,05 12,7 12,7 1,05 stal nierzewna SIA L 10,0 10,0 1,05 stal nierzewna 1,4404 SIA-1,05-1,05

15 Mechanizmy przepustnic KIT-DS Mechanizm przepustnicy KIT-DS wykonany jest z blachy ocynkowanej. Pasuje po pręt o przekroju kwaratowym o wymiarach 8x8mm. Używany jest o przepustnic o wymiarach o 80 o 630 mm KIT-DS KIT-DS la śrenic mm materiał stal ocynkowana numer ko opis ilość [szt.] 1 KIT-DS-BDY Obuowa 1 2 KIT-DS-REG Regulator 1 3 KIT-DS-SRS-5-5 Śruba M5x5 4 4 KIT-DS-TUL-USZ Łożysko z uszczelką 2 5 KIT-DS-UCB Obejma 2 6 KIT-DS-PRET-L Pręt ługi 8x8 1 7 KIT-DS-PRET-S Pręt krótki 8x8 1 8 KIT-DS-STW Pokłaka 1

16 Mechanizmy przepustnic KIT-DSKS Mechanizm przepustnicy KIT-DSKS wykonany jest z blachy ocynkowanej. Pasuje po pręt o przekroju kwaratowym o wymiarach 8x8mm. Używany jest o przepustnic o wymiarach o 80 o 315 mm. H 1 H 2 L 2 L 1 KIT-DSKS-145 la śrenic L 1 L 2 H 1 H 2 KIT-DSKS KIT-DSKS

17 Mechanizmy przepustnic KIT-DSKKS-0/KIT-DSKKS-1 Mechanizm przepustnicy KIT-DSKKS-0 oraz KIT-DSKKS-1 wykonane są z blachy ocynkowanej. Używane są o przepustnic okrągłych o wymiarach o 80 o 250 mm. KIT-DSKKS A C L2 L1 B la śrenic L 1 L 2 A B C KIT-DSKS KIT-DSKS

18 Mechanizmy przepustnic KIT-DS Mechanizm przepustnicy KIT-DS wykonany jest z blachy ocynkowanej. Pasuje po pręt o przekroju kwaratowym o wymiarach 8x8mm. Używany jest o przepustnic o wymiarach o 80 o 630 mm KIT-DS KIT-DS la śrenic mm materiał stal ocynkowana numer ko opis ilość [szt.] 1 KIT-DS-BDY Obuowa 1 2 KIT-DS-REG Regulator 1 3 KIT-DS-SRS-5-5 Śruba M5x5 4 4 KIT-DS-TUL-USZ Łożysko z uszczelką 2 5 KIT-DS-UCB Obejma 2 6 KIT-DS-PRET-L Pręt ługi 8x8 1 7 KIT-DS-PRET-S Pręt krótki 8x8 1 8 KIT-DS-STW Pokłaka 1

19 Rączki la mechanizmów przepustnic KIT-DS-H Rączka KIT-DS-H przeznaczona jest o montażu na mechanizmie KIT-DS. Ułatwia ona ręczne otwieranie i zamykanie przepustnicy. Rączka KIT-DS-H wykonana jest z blachy ocynkowanej i szczególnie polecana jest la przepustnic o śrenicach o 400mm. KIT-DS-H

20 Mechanizmy przepustnic KIT-DS-M Nakłaka KIT-DS-M przeznaczona jest o montażu na mechanizmie KIT-DS. Ułatwia ona zamontowanie siłownika o stanarowej przepustnicy bez konieczności jej przerabiania. Nakłaka KIT-DS-M wykonana jest z blachy ocynkowanej i pasuje o większości siłowników ostępnych w ofercie Alnor. Uwaga: Nakłaka KIT-DS-M nie pasuje o siłowników SM24, SM230, NF24A, NF230A, SF24A, SF230A. KIT-DS-M

21 Mechanizmy przepustnic KIT-DS-PVC Mechanizm przepustnicy KIT-DS-PVC przeznaczony jest o montażu na przepustnicach okrągłych o śrenicach o 80 o 315 mm. W całości wykonany jest z tworzywa. Jego zaletą jest barzo łatwy i szybki montaż o przepustnicy tylko za pomocą blachowkrętów. Mechanizm KIT-DS-PVC posiaa zakres regulacji o 0 o o 90 o oraz umożliwia ustalenie wybranego zakresu. KIT-DS-PVC la materiał śrenic KIT-DS-PVC mm PVC

22 Mechanizmy przepustnic KIT-DS-CV Mechanizm przepustnicy KIT-DS-CV wykonany jest z blachy ocynkowanej oraz elementów z tworzywa PVC. Konstrukcja mechanizmu KIT-DS-CV pozwala na zastosowanie izolacji o grubości 50mm. Położenie płaszczyzny przepustnicy wioczne jest na uchwycie w zakresie o 0 o 90. Płaszczyzna przepustnicy może być zablokowana za pomocą śruby. Mechanizm KIT-DS-CV jest barzo łatwo przystosować o montażu siłowników Belimo. W takim przypaku zamawiany siłownik musi być przystosowany po pręt kwaratowy 8x8mm. Używany jest o przepustnic o wymiarach o 80 o 400 mm KIT-DS-CV

23 Mechanizmy przepustnic KKS-2 Mechanizm przepustnicy KKS-2 wykonany jest z blachy ocynkowanej. Używany jest o przepustnic wielopłaszczyznowych DSQW. Pasuje po pręt o przekroju kwaratowym o wymiarach 10x10mm. KKS-2 L A B B A C L C zastosowanie KKS DSQW

24 Pręty ciągnione PRET Pręt ciągniony kwaratowy wykorzystywany o proukcji przepustnic jako trzpień źwigini mechanizmu. Hanlowa ługość pręta wynosi 6mb. W tabeli poano ługości L ocinków, które są potrzebne o prawiłowego złożenia przepustnicy z jenym mechanizmem. A x A ko AxA PRET8-8 8x8 150 PRET x PRET x L L Zastosowanie przepustnice okrągłe, mechanizmy KIT-DSKS, KIT-DS przepustnica DSQW, mechanizm KKS-2 przepustnica DSQW-A PRET10-10

25 Elementy prefabrykacji czerpni/wyrzutni stalowych CSQ-PREF/WSQ-PREF QPPC Pióro czerpni ocynkowanej - hanlowa ługość 5mb QPRC Ścianka boczna prowaząca czerpni - hanlowa ługość 5mb Elementy prefabrykcji czerpni ściennej stalowej CSQ umożliwiają samozielne ich skłaanie zgonie z potrzebnymi wymiarami. Do buowy czerpni/wyrzutni potrzebna jest siatka SIA-12,7-12,7 oraz wkręty WGO. OPPC QNT Narożnik czerpni/wyrzutni stalowej ocynkowanej

26 Elementy prefabrykacji czerpni/wyrzutni aluminiowych CSQ-A-PREF/WSQ-A-PREF Elementy prefabrykcji czerpni/wyrzutni ściennej aluminiowej CSQ-A umożliwiają samozielne ich skłaanie zgonie z potrzebnymi wymiarami. Do buowy czerpni/wyrzutni potrzebna jest siatka SIA-12,7-12,7 oraz wkręty WGO. QCSP-SD Ścianka boczna prowaząca prawa - hanlowa ługość 5mb QCSP-SS Ścianka boczna prowaząca lewa - hanlowa ługość 5mb 57, , ,5 57,5 QCSZ-BA QCLO-CH Listwa okapowa czerpni/wyrzutni. Stosowana jest w przypaku nieowych wymiarów czerpni/wyrzutni np. 530x530. QCSZ-BA Ścianka czerpni/wyrzutni zamykająca olna i góra - hanlowa ługość 5mb. Stosowana na górze i na ole czerpni ,7 1, ,5 1,5 QCNA-GR-2 - prawy QCNA-GR-1 - lewy Narożnik czerpni/wyrzutni aluminiowej 32,5 6 QCPA-PA Pióro czerpni/wyrzutni aluminiowej - hanlowa ługość 5mb , ,5 1,3 52,5 41,5 9 75,5 28,5

27 Elementy prefabrykacji czerpni/wyrzutni kwasoopornych CSQ-K-PREF/WSQ-K-PREF Elementy prefabrykacji czerpni/wyrzutni ściennej kwasoopornej CSQ-K-PREF i WSQ-K-PREF umożliwiają samozielne ich skłaanie zgonie z potrzebnymi wymiarami. Doatkowo o buowy czerpni CSQ-K potrzebna jest siatka SIA-KW oraz wkręty WGO. QPPC-K Pióro czerpni/wyrzutni z blachy kwasopornej hanlowa ługość 2,5mb QPRC-K Ścianka boczna prowaząca czerpni/wyrzutni z blachy kwasoopornej hanlowa ługość 2,5mb QPPC-K QNT-K Narożnik czerpni/wyrzutni z blachy kwasoopornej

28 Elementy prefabrykacji przepustnic wielopłaszczyznowych ocynkowanych DSQW-PREF Elementy prefabrykcji przepustnicy wielopłaszczyznowej ocynkowanej DSQW umożliwiają samozielne ich skłaanie zgonie z potrzebnymi wymiarami. QKZ Koło zębate z PVC QOTD Oś z tworzywa ługa 15 kw ,5 15,4 9 8,4 QPA QOTK Oś z tworzywa krótka 34 kw ,7 QPA Profil aluminiowy przepustnicy ocynkowanej - hanlowa ługość 5mb 26 kw. 15 kw. 15 QPL-8 Łożysko sześciokątne PVC QSB Ścianka boczna przepustnicy ocynkowanej - hanlowa ługość 2,5mb , ,5 175 Pret10-10 Pręt 10x x 10

29 Elementy prefabrykacji przepustnic wielopłaszczyznowych aluminiowych DSQW-A-PREF Elementy prefabrykcji przepustnicy wielopłaszczyznowej aluminiowej DSQW-A umożliwiają samozielne ich skłaanie zgonie z potrzebnymi wymiarami. QDPR10 QDPR10 Profil aluminiowy przepustnicy - hanlowa ługość 5mb. Do każego pióra potrzebna jest uszczelka QDUŁ12. QDSZ11 Ścianka górna/olna zamykająca - hanlowa ługość 5mb. Do każej ścianki potrzebna jest uszczelka QDUŁ ,5 62,5 62, QDSP12 Ścianka boczna prowaząca - hanlowa ługość 5mb QDSD13 Ścianka przepustnicy zielonej - hanlowa ługość 5mb Ścianka zielona przepustnicy powinna być stosowana la wymiaru A 1400mm ,98 29,

30 Elementy prefabrykacji przepustnic wielopłaszczyznowych aluminiowych DSQW-A-PREF QDUŁ12 Uszczelka gumowa o pióra QDPR10 i ścianki QDSZ1 6,5 4 QDPMS80 Aluminiowa postawka po siłownik. Montowana jest o ścianki bocznej QDSP12. Potrzebna ługość: mm w zależności o u siłownika. 90 9,5 QDZK06 Pokłaka ystansująca. Potrzebna jest w przypaku, gy wymiar przepustnicy wielopłaszczyznowej jest nieowy np. 530x530. QDMPS93 Mechanizm przepustnicy 3 22,35 43,8 Pręt ciągniony o wymiarach 12x12mm PRET-A PRET-A QDCPS93 Kompletny zestaw elementów wykonany jest z poliamiu i włókna szklanego i zawiera następujące elementy: - jeno koło zębate - jena panewka łożyska - wa trzpienie - lewa i prawa wsuwka po mechanizm ręczny 12 po siłownik

31 Elementy prefabrykacji przepustnic wielopłaszczyznowych aluminiowych w wersji light DSQW-A-PREF Elementy prefabrykcji przepustnicy wielopłaszczyznowej aluminiowej DSQW-A w wersji light umożliwiają samozielne ich skłaanie zgonie z potrzebnymi wymiarami. QDPR10-L QDPR10-L Profil aluminiowy przepustnicy - hanlowa ługość 6mb. Do każego pióra potrzebna jest uszczelka QDUŁ12-L. QDSZ11-L Ścianka górna/olna zamykająca - hanlowa ługość 6mb. Do każej ścianki potrzebna jest uszczelka QDUŁ12-L. 20 1,5 1, ,5 57, QDSP12-L Ścianka boczna prowaząca - hanlowa ługość 6mb 115 1, QDSD13-L Ścianka przepustnicy zielonej - hanlowa ługość 6mb Ścianka zielona przepustnicy powinna być stosowana la wymiaru A 1400mm ,98 24,

32 Elementy prefabrykacji przepustnic wielopłaszczyznowych aluminiowych w wersji light DSQW-A-PREF QDUŁ12 Uszczelka gumowa o pióra QDPR10-L i ścianki QDSZ11-L 6,5 4 QDPMS80 Aluminiowa postawka po siłownik. Montowana jest o ścianki bocznej QDSP12-L. Potrzebna ługość: mm w zależności o u siłownika. 90 9,5 QDZK06 Pokłaka ystansująca. Potrzebna jest w przypaku, gy wymiar przepustnicy wielopłaszczyznowej jest nieowy np. 530x530. QDMPS93-L Mechanizm przepustnicy 3 22,35 43,8 Pręt ciągniony o wymiarach 12x12mm PRET-A PRET-A QDCPS93 Kompletny zestaw elementów wykonany jest z poliamiu i włókna szklanego i zawiera następujące elementy: - jeno koło zębate - jena panewka łożyska - wa trzpienie - lewa i prawa wsuwka po mechanizm ręczny 12 po siłownik

33 Elementy prefabrykacji przepustnic wielopłaszczyznowych aluminiowych samozamykających DSQOW-A-PREF Elementy prefabrykcji przepustnicy wielopłaszczyznowej aluminiowej samozamykajacej DSQOW-A umożliwiają samozielne ich skłaanie zgonie z potrzebnymi wymiarami. QDPS080 QDPS080 Profil aluminiowy przepustnicy - hanlowa ługość 5mb. QDSZ11-L Ścianka górna/olna zamykająca - hanlowa ługość 6mb. Do każej ścianki potrzebna jest uszczelka QDUŁ12-L ,5 57,5 1,5 9 QDSP12-L Ścianka boczna prowaząca - hanlowa ługość 6mb 115 1, QDSD13-L Ścianka przepustnicy zielonej - hanlowa ługość 6mb Ścianka zielona przepustnicy powinna być stosowana la wymiaru A 1400mm ,98 24,

34 Elementy prefabrykacji przepustnic wielopłaszczyznowych aluminiowych samozamykających DSQOW-A-PREF QDUŁ12 Uszczelka gumowa o ścianki QDSZ11 QDCPS200 Kompletny zestaw elementów wykonany z poliamiu i włókna szklanego zawiera nastęujące element - jena wsuwka - jena panweka 8,5 6,5 4 9,5 0,8 6,3 85,0 16,0 70,0 16,35 12,00 1,5 20,0 21,8

35 Maszyny o kanałów wentylacyjnych NI-AKB-70 Niciarka ręczna NI-AKB-70 przeznaczona jest o łączenia ramek wentylacyjnych z kanałami wentylacyjnymi. Iealnie sprawza się w miejscu montażu kanałów wentylacyjnych, gzie często zachozi potrzeba ocinania kanałów na ściśle określony wymiar. Niciarka wyposażona jest w ręczny mechanizm, który powouje przesuwanie stempla w głowicy, który tym samym wykonuje przetłoczenie. Małe wymiary głowicy pozwalają na barzo łatwe wykonywanie połączeń nawet w truno ostępnych miejscach. A B Parametry: - sterowanie: ręczne - masa własna: 7kg materiał max. grubość blachy max. łączna grubość przetłaczanego materiału stal ocynkowana 0,7 2,1 stal nierzewna 0,5 1,5 aluminium 1,0 3,0 ko A B NI-AKB NI-AKB-70
