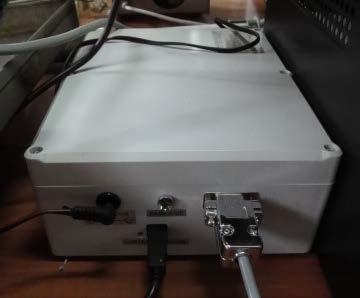

1 INSTRUKCJA OBSŁUGI STANOWISKA DO BADAŃ ABSORPCJI ENERGII Stanowisko do badania małych próbek zostało sfinansowane ze środków Narodowego Centrum Badań i Rozwoju przyznanych na podstawie umowy Nr PBS1/A5/19/2012. I. Podstawowe elementy stanowiska maszyna wytrzymałościowa - wyposażona w walec udarowy 2. rejestartor połączony przewodem z tensometrycznym czujnikiem siły CL18 (umieszczonym w maszynie wytrzymałościowej) wyposażony w kartę pomiarową National Instruments NI USB-6210) oraz wzmacniaczem CL10D o paśmie przenoszenia 20kHz 3. komputer wyposażony w system operacyjny Windows 7 oraz program REJ 200 (rejestrator przebiegów siły) 1

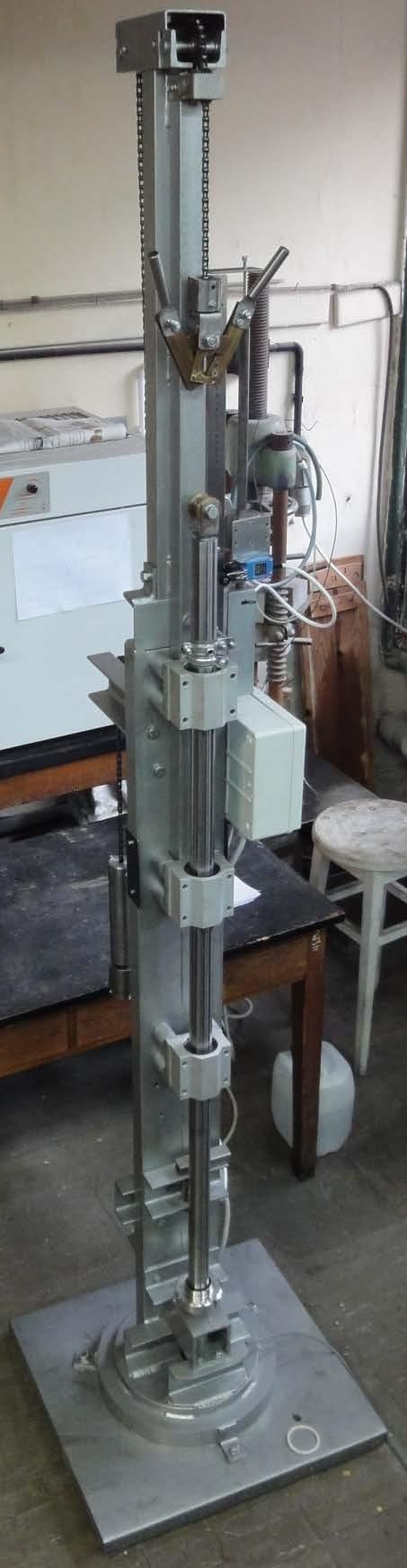

2 II. Elementy konstrukcyjne maszyny do badań absorpcji energii zaczep walca wyłącznik krańcowy regulujący wysokość unoszenia walca element aretujący walec szafa sterująca walcem stolik do mocowania próbki 2

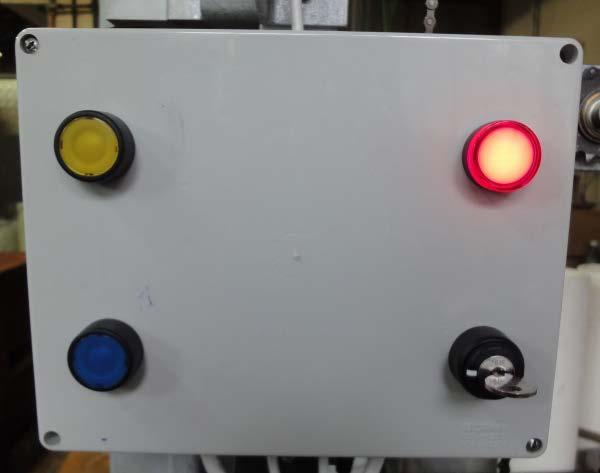

3 III. Wykonywanie pomiaru 1. Podłącz komputer i rejestrator do zasilania. Na pudełku rejestratora zaświeci się zielona dioda. 2. Włącz komputer 3. Włącz zasilanie na szafie sterującej (przez włożenie klucza a następnie przekręcenie o 45 zgodnie z ruchem wskazówek zegara) 4. Podłącz zaczep do walca udarowego korzystając z przycisków góra (żółty przycisk na skrzynce), dół (niebieski przycisk na skrzynce). 5. Po podniesieniu walec zaratować zgodnie z rysunkiem: 6. Przygotowanie próbki do badań absorpcji energii a. Umieść próbkę w stoliku pomiarowym 3

4 b. Usuń blokadę walca (element aretujący przekręcić o 45 przeciwnie do ruchem wskazówek zegara) c. Ustaw walec na odpowiedniej wysokości. Wysokość podniesienia walca zależna jest od planowanej energii uderzenia, którą obliczamy ze wzoru: h = EE mm gg Gdzie: E - energia uderzenia m masa walca (masa walca wynosi 14,4 g) h wysokość, z której powinno się upuszczać walec g przyspieszenie ziemskie, 9,81 m/s 2 UWAGI! Podczas ustawiania wysokości, z której powinien być wyzwolony walec należy uwzględnić wysokość próbki (h + wysokość próbki) d. Ustaw wyłącznik krańcowy na odpowiedniej wysokości (odkręć pokrętło mocujące wyłącznik, ustaw żądaną wysokość, zakręć pokrętło mocujące wyłącznik). 4

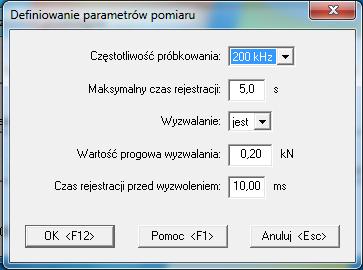

5 Umieszczenie na żądanej wysokości wyłącznika krańcowego pozwala uzyskać powtarzalność pomiarów (podczas unoszenia walca, po osiągnięciu zadanej wysokości, wyłącznik krańcowy odcina zasilanie motoreduktora). 7. Włącz program obsługujący pomiary absorpcji energii REJ 200 Na pulpicie pojawi się okno: Wciskamy Nowy pomiar. Na pulpicie pojawi się okno z parametrami pomiaru: 5

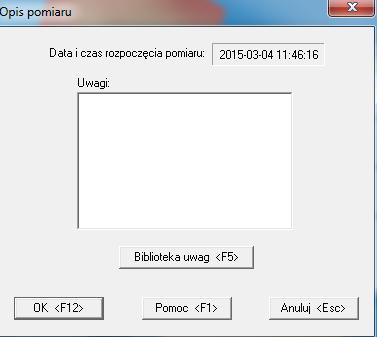

6 Jeśli proponowane wartości parametrów są zgodne z naszymi danymi wciskamy OK. Jeśli nie są, wciskamy anuluj i w oknie Parametry pomiaru wstawiamy nasze dane. Po zatwierdzeniu ponownie wciskamy Nowy pomiar i OK. Na pulpicie pojawi się okno dialogowe: Jeśli wartość wskazanej siły jest różna od zera wciskamy Tarowanie <T>. Następnie możemy rozpocząć pomiar przez wciśnięcie Start pomiaru. 8. Po wciśnięciu Start pomiaru zwalniamy walec udarowy z zaczepu. 9. Po zakończeniu pomiaru pojawia się okno dialogowe umożliwiające zapisanie otrzymanych wyników (siła w funkcji czasu) w formie dokumentu tekstowego: 6

7 Pliki tekstowe zapisujemy na pulpice, w folderze pomiary absorpcji energii pod nazwą użytkownika. Jeśli nie chcemy zapisywać danych wartość maksymalnej siły podawanej na czujnik można odczytać bezpośrednio z okna dialogowego: Po spisaniu danych, możemy kontynuować pomiary postępując w analogiczny sposób zgodnie z instrukcją od punktu III Po zakończeniu pomiarów zamykamy program REJ Wyłączamy komputer. 9. Odłączamy rejestrator od prądu (przez wyciągnięcie wtyczki z zasilania, na rejestratorze gaśnie zielona dioda). 10. Unosimy walec i zabezpieczamy elementem aretującym. 7

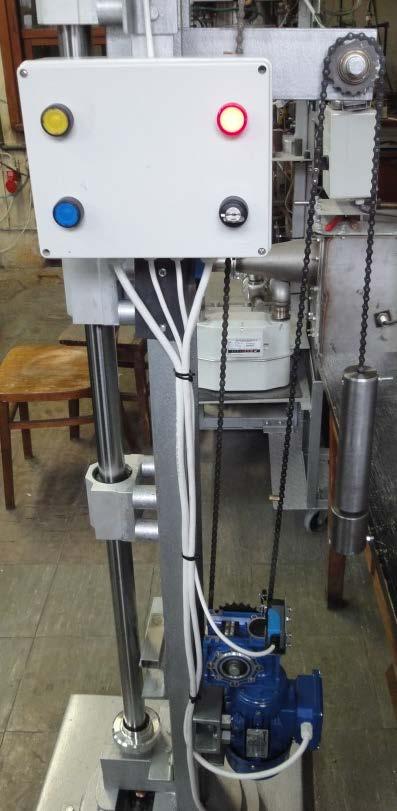

8 11. Usuwamy próbkę (jeśli jest taka potrzeba, czyścimy ubrudzone elementy) 12. Ostrożnie opuszczamy walec na element aretujący. 13. Odłączamy walec udarowy z zaczepu. Zaczep unosimy na maksymalną wysokość. 14. Wyłączamy zasilanie na szafie sterującej walcem (przez wyciągnięcie kluczyka) UWAGI! Łańcuch na zębatce połączonej z motoreduktorem w czasie wykonywania pomiarów musi być maksymalnie napięty (zdjęcie po lewej stronie). Jeżeli łańcuch wypadnie z zębatki należy przerwać pomiary i powiadomić przełożonego. Nie wolno samodzielnie dokonywać żadnych napraw! Wszelkie nieprawidłowości związane z funkcjonowaniem stanowiska należy zgłaszać do: 1. Dr inż. Mariusz Tryznowski tel. (22) tryznowski@ch.pw.edu.pl 2. Mg inż. Agnieszka Antosik (22) aidzkowska@ch.pw.edu.pl 8
