1 Ostatnia aktualizacja: r.

2

3 Sonesse 40

4 Zastosowanie Rolety rzymskie 230V Rolety wolnowiszące 230V Rolety Day & Night 230V Żaluzje poziome 230V

5 Charakterystyka techniczna Parametr 3/30 PA 6/20 PA 9/12 PA 3/30 RTS Tolerancja napięcia zasilania Czas wyłącznika termicznego 230V ( V) 6/20 RTS 5 min 3 min Ilość i średnica żył 3 żyły po 0,75mm2 2 żyły po 0,75mm2 Krańcówka Mechaniczna (40 obr.) Elektroniczna (90 obr.) Stopień ochrony IP 44 Sygnał radiowy - 433,42 MHz 9/12 RTS Pobór mocy 95 W 120 W 120 W 95 W 120 W 120 W Pobór prądu 0,44 A 0,55 A 0,98 A 0,44 A 0,55 A 0,98 A Poziom hałasu 42 db 45 db 48 db 42 db 45 db 48 db

6 Sonesse 40

7

8 Sterowanie i programowanie

9 Sterowanie Napęd PA 3 żyłowy (2 żyły sterujące) Napęd RTS 2 żyłowy (radiowy - brak możliwości sterowania przewodowego) przewodowe 230V (PA), radiowe Somfy (RTS), systemy inteligentnego domu (PA)

10 Sterowanie przewodowe 230V

11 Sterowanie przewodowe 230V przez przełącznik sterujący (PA)

12 Sterowanie radiowe RTS

13 Sterowanie grupowe BuCo/MoCo + bezpotencjałowe dry contact

14 Sterowanie grupowe BuCo/MoCo + RTS + bezpotencjałowe dry contact

15 Sterowanie Fibaro Za pomocą Roller Shutter 2 Żyły: Czarna fazowa I Brązowa fazowa II Niebieska neutral

16 Programowanie Silniki PA (przewodowe) Krańcówka mechaniczna ustawiana za pomocą klucza imbusowego. Napęd po lewej stronie: -krańcówka górna od strony wnętrza, -krańcówka dolna od strony okna. Napęd po prawej stronie: -krańcówka górna od strony okna, -krańcówka dolna od strony wnętrza. Silniki RTS (radiowe) Krańcówka elektroniczna ustawiana za pomocą pilota radiowego. Istnieje możliwość zmiany kierunku obrotu napędu. Szczegóły programowania napędu radiowego przedstawione są w instrukcji napędu. Zwiększenie położenia krańcowego (+) przez obroty odwrotne do kierunku wskazówek zegara.

17 Programowanie napędu RTS 1) Wstępne przypisanie nadajnika - Włączyć zasilanie napędu. - Nacisnąć jednocześnie przyciski Góra i Dół na nadajniku i przytrzymać do krótkiej odpowiedzi napędu (ruch góra/dół); nadajnik został wstępnie przypisany do napędu.

18 Programowanie napędu RTS 2) Sprawdzenie kierunku obrotu 1) Nacisnąć przycisk Góra na nadajniku: - jeśli osłona podnosi się (a) to kierunek obrotu jest prawidłowy: przejść do Ustawianie krańcówek. - jeśli osłona opuszcza się (b) to kierunek obrotu jest nieprawidłowy: przejść do punktu poniżej.

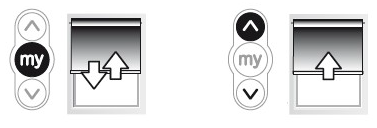

19 Programowanie napędu RTS 2*) Zmiana kierunku obrotu 2) Nacisnąć na nadajniku Stop (My) i przytrzymać do krótkiej odpowiedzi napędu. 3) Nacisnąć na nadajniku przycisk Góra w celu sprawdzenia kierunku obrotu.

20 Programowanie napędu RTS 3) Ustawianie krańcówek Położenia krańcowe ustawiamy w dowolnej kolejności. Nacisnąć przycisk Góra na nadajniku i przytrzymać w celu ustawienia osłony w żądanym górnym położeniu krańcowym. W razie potrzeby położenie to można skorygować używając przycisków Góra i Dół na nadajniku.

21 Programowanie napędu RTS 3) Ustawianie krańcówek Nacisnąć jednocześnie przyciski Dół i Stop (My) na nadajniku a następnie zwolnić je równocześnie: osłona zacznie się opuszczać, a górne położenie krańcowe zostało ustalone.

22 Programowanie napędu RTS 3) Ustawianie krańcówek Nacisnąć na nadajniku przycisk Stop (My) jak osłona zejdzie do żądanego dolnego położenia krańcowego. Jeśli jest potrzeba to położenie to można skorygować używając przycisków Góra i Dół na nadajniku.

23 Programowanie napędu RTS 3) Ustawianie krańcówek Nacisnąć jednocześnie przyciski Góra i Stop (My) na nadajniku a następnie zwolnić je równocześnie: osłona zacznie się podnosić. Dolne położenie krańcowe zostało ustalone. Osłona wykona ruch do górnego położenia krańcowego.

24 Programowanie napędu RTS 3) Ustawianie krańcówek Aby zatwierdzić położenia krańcowe należy nacisnąć i przytrzymać przycisk Stop (My) do krótkiej odpowiedzi napędu. Położenia krańcowe zostały zapisane.

25 Programowanie napędu RTS Pozostałe czynności: - Dodawanie dodatkowych nadajników - Wykasowanie nadajnika - Restart do stanu fabrycznego Schematyczna instrukcja tych czynności znajduje się na kartach programowania napędów radiowych Somfy
