LICZARKA DO BANKNOTÓW. Glover GC-30 UV INSTRUKCJA OBSŁUGI

Transkrypt

1 LICZARKA DO BANKNOTÓW Glover GC-30 UV INSTRUKCJA OBSŁUGI

2 LICZARKA Glover GC-30 UV I. Wprowadzenie Dziękujemy Państwu za wybór modelu Gloria GC-30 UV. Liczarka ta jest przystosowana w szczególności do liczenia banknotów, czeków, biletów itp. Model GC-30 UV wykorzystuje wysokorozwiniętą elektroniczną technikę fotoczujników i mikroprocesorów, która zapewnia wysoką niezawodność, dokładność oraz szybkość. Gloria GC-30 UV charakteryzuje się nowoczesnym wyglądem, jest łatwym w obsłudze, niewielkich rozmiarów, wysokiej wydajności urządzeniem. Sprosta bez problemu również dużym ilościom banknotów, jakie są liczone np. w skarbcach. Zanim zaczniecie Państwo używać GC-30 UV, prosimy przeczytać uważnie następujący opis. Przed rozpoczęciem użytkowania urządzenia uważnie przeczytaj instrukcję obsługi! Uwaga! Maszyna powinna być podłączona do prądu o napięciu zgodnym z wymaganiami podanymi w specyfikacji technicznej. Przed odkręceniem płyty tylnej urządzenia, bądź po zakończeniu jego pracy, należy odłączyć maszynę od prądu! 2

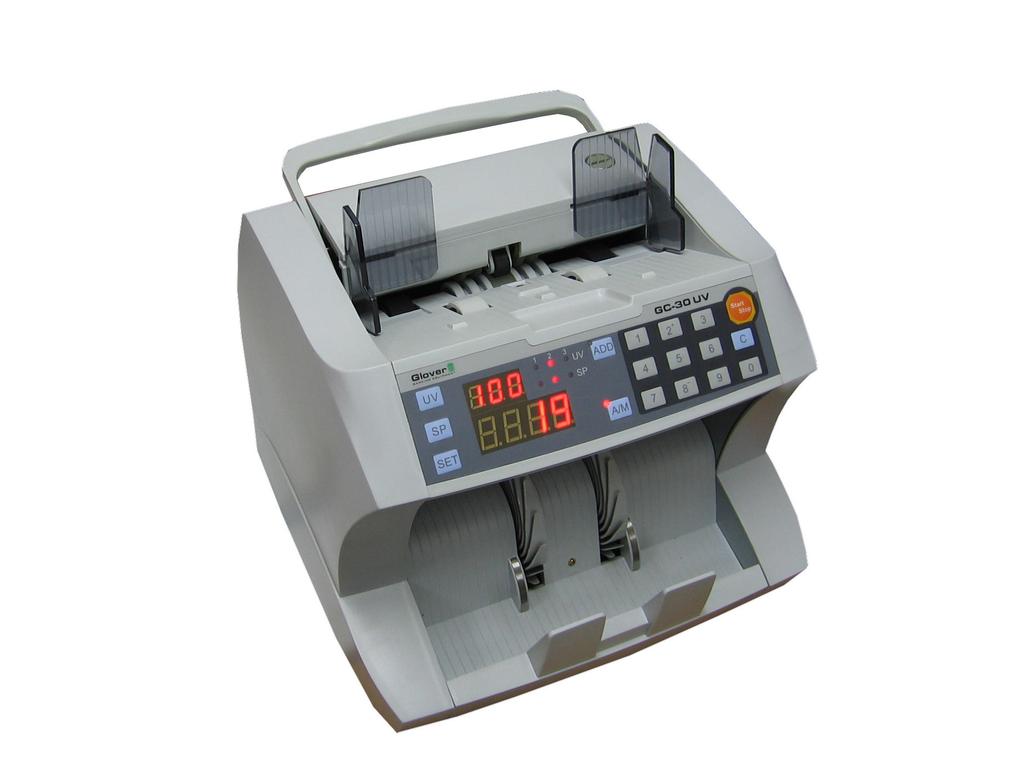

3 II. Elementy obsługi liczarki Glover GC-30 UV Widok z przodu 1. Prowadnice banknotów 2. Zasobnik górny 3. Rączka 4. Platforma przednia 5. Zasobnik dolny 6. Czujniki optyczne 7. Panel sterujący Widok z tyłu 8. Port dodatkowego wyświetlacza 9. Gniazdo kabla sieciowego 10. Włącznik napięcia 11. Regulacja grubości papieru 12. Bezpiecznik 13. Dodatkowy wyświetlacz 3

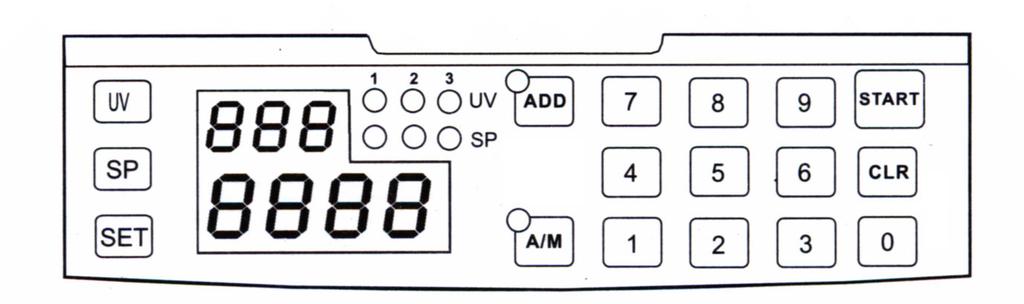

4 III. Obsługa i funkcje a) Panel sterujący Opis przycisków: UV ustawia poziom czułości detekcji UV lub ją wyłącza (kontrolki się nie świecą) SP wybór prędkości liczenia SET ustawienia parametrów detekcji ADD wybór trybu liczenia z funkcją dodawania A/M wybór startu Automatycznego lub Manualnego 0-9 służą do wybierania ilości banknotów do odliczenia lub ustawiania czułości Start/Stop startuje liczarkę w trybie Manualnym C zeruje wyświetlacz odliczania banknotów oraz służy do usuwania kodów błędów 1. Obsługa podstawowa (a) włączyć zasilanie (b) wybierz rodzaj liczenia (c) połóż banknoty do górnego zasobnika (d) wciśnij klawisz "Start/Stop". W zależności od ustawienia (start automatyczny) maszyna może uruchomić się samoczynnie. 4

5 2. Prawidłowe pozycjonowanie banknotów w zasobniku Aby zapewnić bezbłędne i dokładne liczenie, banknoty należy umieścić w zasobniku górnym we właściwy sposób. Banknoty powinny zostać położone w równym stosie pośrodku podajnika, między prowadnicami. Jeśli będziemy liczyć banknoty zupełnie nowe, należy najpierw "przewietrzyć" plik przed położeniem na podajniku. 3. Ustawianie różnych sposobów liczenia Liczarka GC-30 UV dysponuje dwoma rodzajami liczenia: liczenie standardowe i odliczanie zadanej ilości. Obydwa sposoby można łączyć z funkcją dodawania. a) Liczenie standardowe Przeliczone zostaną wszystkie banknoty z górnego zasobnika. Jeśli na górnym wyświetlaczu (3 cyfrowym) jest wyświetlany komunikat `---`, oznacza to że urządzenie pracuje w trybie ciągłego odliczania banknotów. Po wciśnięciu klawisza " Start/Stop" (ustawiony start manualny) lub automatycznie po umieszczeniu banknotów w zasobniku (ustawiony start automatyczny) zostaną policzone wszystkie banknoty znajdujące się w zasobniku. b) Liczenie standardowe z funkcją dodawania Liczone są wszystkie banknoty z górnego zasobnika. Wynik na dolnym wyświetlaczu nie jest zerowany po umieszczeniu kolejnego pliku. Każdy następny plik banknotów będzie dodany do poprzedniego a suma pokazana zostanie na wyświetlaczu. Klawiszem sumowania ADD" włącz tryb liczenia z dodawaniem. Wskaźnik funkcji sumowania pokazuje czy funkcja jest aktywna (na wyświetlaczu zaświeci się kontrolka, znajdująca się przy przycisku ADD) Aby wyłączyć funkcję dodawania wciśnij ponownie klawisz sumowania "ADD". 5

6 (c) Odliczanie zadanej ilości Banknoty z górnego zasobnika liczone są do momentu odliczenia ustawionej wcześniej ilości. Wpisz ilość do odliczania za pomocą klawiszy z cyframi od 0 do 9 służącymi do wpisywania ilości w pliku. Na górnym wyświetlaczu pojawi się wybrana przez ciebie liczba. Rozpocznij liczenie automatycznie lub wciskając klawisz "Start/Stop" Liczarka zatrzyma się po odliczeniu zadanej ilości. Po wyciągnięciu banknotów z zasobnika dolnego maszyna rozpocznie odliczanie następnej zadanej ilości i zatrzyma się po jej osiągnięciu lub po przeliczeniu wszystkich banknotów z zasobnika górnego. Funkcja odliczania zadanej ilości wyłączana jest klawiszem "C". (d) Odliczanie zadanej ilości z dodawaniem Banknoty z górnego zasobnika liczone są do momentu odliczenia ustawionej wcześniej ilości. Wynik na wyświetlaczu nie jest zerowany po umieszczeniu kolejnego pliku Wpisz ilość do odliczenia Włącz funkcję dodawania klawiszem "ADD" Aby wyłączyć funkcję dodawania wciśnij ponownie klawisz sumowania "ADD". Standardowo liczenie rozpoczyna się automatycznie po położeniu banknotów na górnym podajniku. Liczenie może być rozpoczęte również na nasze żądanie. Po wciśnięciu klawisza "A/M" (kontrolka znajdująca się przy przycisku nie świecie się) uruchomiona zostaje funkcja startu ręcznego. Liczenie rozpoczyna się wtedy po wciśnięciu klawisza "Start/Stop.! UWAGA!!! Podczas liczenia nie wkładać palców do nabieraczy banknotów! 6

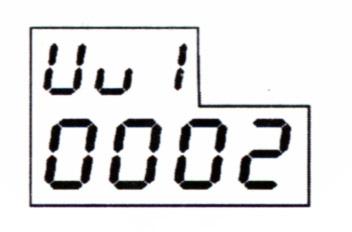

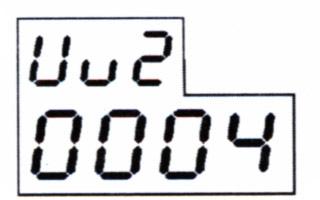

7 4. Funkcja kontroli banknotów w promieniach UV. Funkcja ta pozwala na weryfikacje prawdziwości banknotów za pomocą promieniowania UV. Jeśli włączymy tę funkcję i liczarka wykryje banknot o innym poziomie odbicia promieni ultrafioletowych, urządzenie zatrzyma się i na wyświetlaczu pojawi się komunikat "CFU". Należy wtedy wyjąć ostatni banknot znajdujący się w odbiorniku i ponownie przeliczyć cały plik. Odłożony banknot należy dokładniej sprawdzić pod kątem falsyfikatu. Przyciskiem C usuwamy komunikat błędu, co powoduje kontynuowanie liczenia przez liczarkę. Końcowy wynik nie uwzględnia podejrzanego banknotu. Funkcję tę włączamy za pomocą klawisza "UV, co zostanie potwierdzone zaświeceniem się jednej z 3 kontrolek UV. Ustawienie czułości UV: Wciskając przycisk UV na panelu sterującym, wybieramy jeden z 3 poziomów czułość (1,2,3). Wybranie któregoś z poziomu, sygnalizowane jest przez zaświecenie kontrolki. Jeśli żadna dioda przy UV nie jest zaświecona, oznacza to wyłączoną funkcję UV. Dla każdego z tych 3 poziomów, istnieje możliwość indywidualnego wyboru poziomu czułości w zakresie od 0-8, gdzie 0 oznacza bark detekcji a 1 najniższy poziom czułości (wybrane za pomocą klawiszy 0-8). Wciśnij przycisk SET jednokrotnie, na wyświetlaczu pojawi się komunikat: Oznacza to, że dla poziomu 1 wybrano czułość równą 2. Wciśnij przycisk SET ponownie, na wyświetlaczu pojawi się komunikat: Oznacza to, że dla poziomu 2 wybrano czułość równą 4. Czułość poziomu 2 musi być wyższa niż czułość wprowadzona do poziomu 1. 7

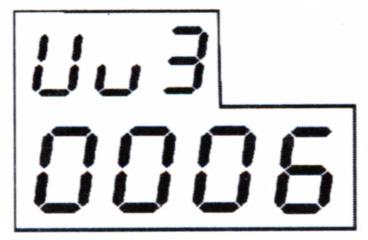

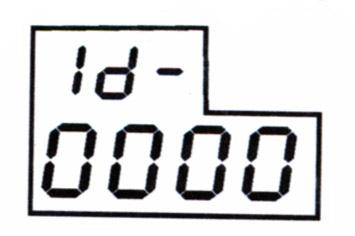

8 Wciśnij przycisk SET ponownie, na wyświetlaczu pojawi się komunikat: Oznacza to, że dla poziomu 3 wybrano czułość równą 6. Czułość poziomu 3 musi być wyższa niż czułość wprowadzona do poziomu 2. Do zatwierdzenia zmian wciskamy przycisk Start Stop. Ustawienia fabryczne: UV 1 = 2 UV 2 = 4 UV 3 = 6 5. Ustawianie czułości kontroli IR (opcja). Jest to uzupełniająca kontrola gęstości papieru i jakości druku. Aby zmienić jej wartość należy wcisnąć przycisk SET czterokrotnie. Na wyświetlaczu pojawi się napis: W przypadku polskich banknotów ustawiona została na wartość równą 0. Ustawienie fabryczne = Funkcja kontroli rozmiaru. Po rozpoczęciu liczenia urządzenie zapamiętuje rozmiar pierwszego liczonego banknotu, który staje się wzorcowym, i porównuje z nim parametry kolejnych pod względem szerokości. Jeśli liczarka wykryje różnicę pomiędzy banknotami, zatrzymuje się i na wyświetlaczu pojawia się komunikat ESd 8

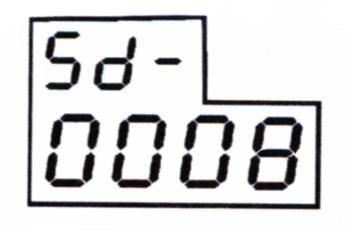

9 Aby zmienić ustawienie funkcji kontroli rozmiaru, należy pięciokrotnie wcisnąć przycisk SET. Na wyświetlaczu pojawi się: Liczarka posiada 9 poziomów czułości (od 0 do 8), gdzie poszczególne cyfry oznaczają odpowiednie tolerancje banknotów: 1 15 mm 2 10 mm 3 8 mm 4 6 mm 5 5 mm 6 4 mm 7 3 mm 8 2 mm Dla polskich banknotów zostało ustawiona wartość 8 = 2mm. Ustawienie fabryczne wynosi 4 = 6mm. 7. Ustawianie czułości podwójnych banknotów. W normalnym przypadku optymalne jest ustawienie fabryczne 4. Ustawienie to pozwala również na prawidłowe liczenie większości zagranicznych banknotów. Jeżeli występują problemy z prawidłowym rozpoznawaniem podwójnych banknotów, można to skorygować zmieniając fabryczne ustawienie. W przypadku wykrycie podwójnych banknotów liczarka wyświetli komunikat: Edd. Aby zmienić ustawienie funkcji kontroli rozmiaru, należy sześciokrotnie wcisnąć przycisk SET. Na wyświetlaczu pojawi się: 9

10 Istnieje możliwości regulacji czułości w zakresie od 0-8, gdzie 0 oznacza bark detekcji a 1 najniższy poziom czułości (wybrane za pomocą klawiszy 0-8). Ustawienie fabryczne wynosi: Zatrzymanie liczenia przy błędzie Maszyna przerwie liczenie, jeśli napotka uszkodzony, sklejony banknot lub nastąpi inny błąd. O błędzie powiadomi sygnałem dźwiękowym i pojawieniem się kodu błędu. Kod błędu ukaże się na dolnym wyświetlaczu. W powyższym przypadku należy usunąć wadliwy banknot i rozpocząć liczenie od początku. Komunikat o błędzie usuwa się za pomocą klawisza C. 9. Ustawianie prędkości pracy liczarki. Liczarka Gloria GC-30 UV może pracować z trzema prędkościami liczenia. Standardowo liczarka jest ustawiona na prędkość 1500 banknotów na minutę. Aby zmienić prędkość pracy urządzenia wykonujemy następujące czynności: Wciskamy klawisz SP znajdujący się na przednim panelu. Wybrana prekość będzie sygnalizowana zapaleniem lampki kontrolnej 1,2 lub 3. Poprzez kolejne wciskanie przycisku SP, zmieniamy prędkości liczenia. 10. Ustawianie grubości papieru Prawidłowe ustawienie grubości papieru jest podstawą prawidłowego liczenia. W normalnym przypadku ustawienie fabryczne jest optymalne. Grubość ustawiamy za pomocą pokrętła na górnej płycie maszyny. Jeżeli dojdzie do częstych meldunków o błędach należy uczynić, co następuje: Przy błędach "ECh" pobranie łańcuchowe, "Edd" pobranie podwójnego banknotu, należy przekręcić pokrętło przeciwnie do ruchu wskazówek zegara. Jeśli podczas liczenia powstają za duże przerwy pomiędzy pobraniami banknotów, pokrętło należy przekręcić zgodnie z ruchem wskazówek zegara. 10

11 11

12 USUWANIE PROBLEMÓW POWSTAŁYCH W CZASIE PRACY URZĄDZENIA. Problem Powód błędu Usunięcie błędu Blokada urządzenia połączona z sygnałem dźwiękowym i kodem EJA Banknot zakleszczony Usuń zakleszczone banknoty z drogi przejścia banknotu, a następnie wciśnij przycisk Start/Stop. Blokada urządzenia połączona z sygnałem dźwiękowym i kodem Edd Blokada urządzenia połączona z sygnałem dźwiękowym i kodem EHF Urządzenie zarejestrowało podczas liczenia pobranie podwójnych banknotów lub banknotu zdecydowanie ciemniejszego Urządzenie zarejestrowało połowę banknotu Rozdziel sklejone banknoty i przelicz powtórnie. Usuń banknoty uszkodzone z drogi transportu Blokada urządzenia połączona z sygnałem dźwiękowym i kodem ECh Blokada urządzenia połączona z sygnałem dźwiękowym i kodem ESd Blokada urządzenia połączona z sygnałem dźwiękowym i kodem CFU Urządzenie po położeniu banknotów nie rozpoczyna liczenia i sygnalizuje błąd Urządzenie po położeniu banknotów nie rozpoczyna liczenia Urządzenie pobrało równocześnie więcej niż jeden banknot z zasobnika górnego Urządzenie wykryło banknot o rozmiarach niezgodnych z pierwowzorem Zarejestrowano banknot o niewłaściwym odbiciu promieni UV Znajdują się jeszcze banknoty w zasobniku dolnym Banknoty zostały błędnie ułożone w zasobniku górnym lub brudny (względnie uszkodzony) jest czujnik pobierania, lub jest włączony tryb startu manualnego 12 Usuń banknoty z drogi transportu i przelicz ponownie Usuń niewłaściwy banknot i przelicz ponownie Usuń niewłaściwy banknot i przelicz ponownie Usuń banknoty z zasobnika dolnego Ułóż banknoty we właściwy sposób, przeczyść czujnik pobierania, wciśnij przycisk Start/Stop
