1 Flexi-Scope Rób zdjęcia i kręć filmy przy powiększeniu do 200 razy. INSTRUKCJA UŻYTKOWNIKA

2 Ważna informacja n Prosimy zachować te instrukcje do wykorzystania w przyszłości. n Należy chronić urządzenie Flexi-Scope przed kontaktem z wodą lub innymi płynami. n W przypadku wyładowania elektrostatycznego, urządzenie Flexi-Scope może działać nieprawidłowo. W takim przypadku może być konieczne odłączenie urządzenia od komputera w celu jego zresetowania. n Gwarancja zostaje unieważniona w przypadku otwarcia obudowy urządzenia z jakiegokolwiek powodu. n Gwarancja nie dotyczy ewentualnej utraty danych zapisanych w urządzeniu ani związanej z tym utraty informacji. Giętka elastyczna rurka Pokrętło nastawiania ostrości Światła LED Włączenie/wyłączenie oświetlenia diodami LED Gniazdo przełącznika wysyłania zdjęcia Przycisk migawki

3 Flexi-Scope Elementy sterujące urządzenia Flexi-Scope Na podstawie urządzenia Flexi-Scope znajdują się dwa przyciski: Naciśnij przycisk migawki, aby zrobić nowe zdjęcie. Naciśnij przycisk oświetlenia, aby włączyć diody LED. Oprócz przycisku aparatu urządzenie Flexi-Scope zawiera zawiera gniazdko minijack 3,5 mm mono, pozwalające wykorzystywać przełączniki zewnętrzne do robienia zdjęć. Aby ustawić ostrość, obracaj powoli pokrętłem regulacyjnym do momentu, aż obraz na ekranie stanie się ostry.

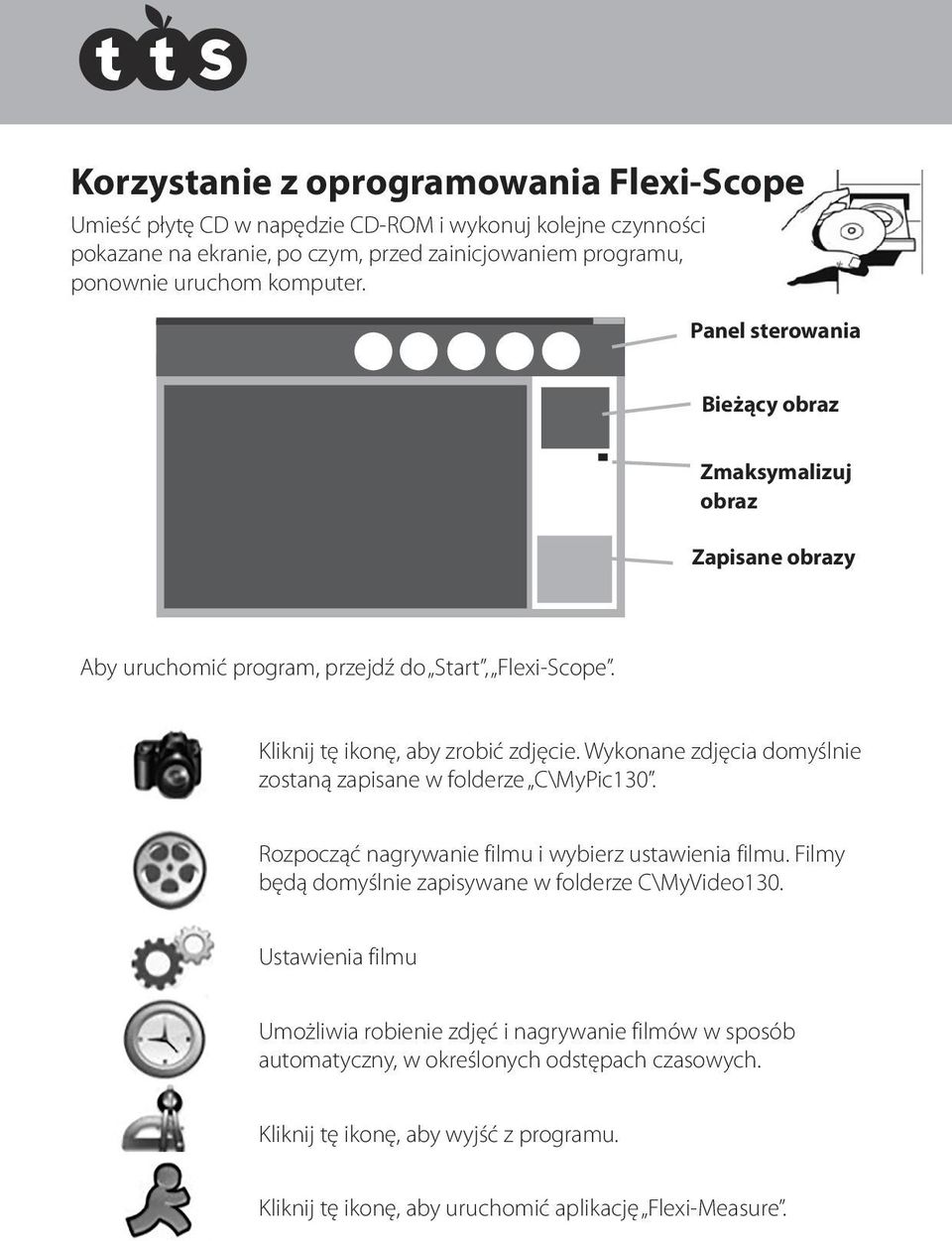

4 Korzystanie z oprogramowania Flexi-Scope Umieść płytę CD w napędzie CD-ROM i wykonuj kolejne czynności pokazane na ekranie, po czym, przed zainicjowaniem programu, ponownie uruchom komputer. Panel sterowania Bieżący obraz Zmaksymalizuj obraz Zapisane obrazy Aby uruchomić program, przejdź do Start, Flexi-Scope. Kliknij tę ikonę, aby zrobić zdjęcie. Wykonane zdjęcia domyślnie zostaną zapisane w folderze C\MyPic130. Rozpocząć nagrywanie filmu i wybierz ustawienia filmu. Filmy będą domyślnie zapisywane w folderze C\MyVideo130. Ustawienia filmu Umożliwia robienie zdjęć i nagrywanie filmów w sposób automatyczny, w określonych odstępach czasowych. Kliknij tę ikonę, aby wyjść z programu. Kliknij tę ikonę, aby uruchomić aplikację Flexi-Measure.

5 Flexi-Scope Korzystanie z oprogramowania Flexi-Measure Zostaną wyświetlone współrzędne X & Y. Narzędzia ustawiania wymiarów Kolor i czcionka Przypisy Ustawienia pomiaru Do rozpoczęcia pomiarów konieczna jest znajomość wielkości powiększenia nagrywanych obrazów i wpisanie ich do pola powiększenia (MAGNIFICATION). Zrób zdjęcie i odczytaj wielkość powiększenia na pokrętle ustawiania ostrości. Wprowadź tę liczbę do pola powiększenia.

6 D = Średnica R = Promień A = Pole powierzchni C = Obwód Przesuwając kursor kolejno do 3 różnych punktów, można narysować okrąg. Kliknij tę ikonę, jeśli chcesz cofnąć poprzednią czynność. Kliknij tę ikonę, aby wybrać kolor linii lub okręgu, który chcesz wyświetlić na ekranie. Możesz dodać do zdjęcia przypisy. Kliknij ikonę & i przesuń kursor w miejsce, w którym chcesz dodać tekst, po czym wpisz swój tekst w pustym polu tekstowym.

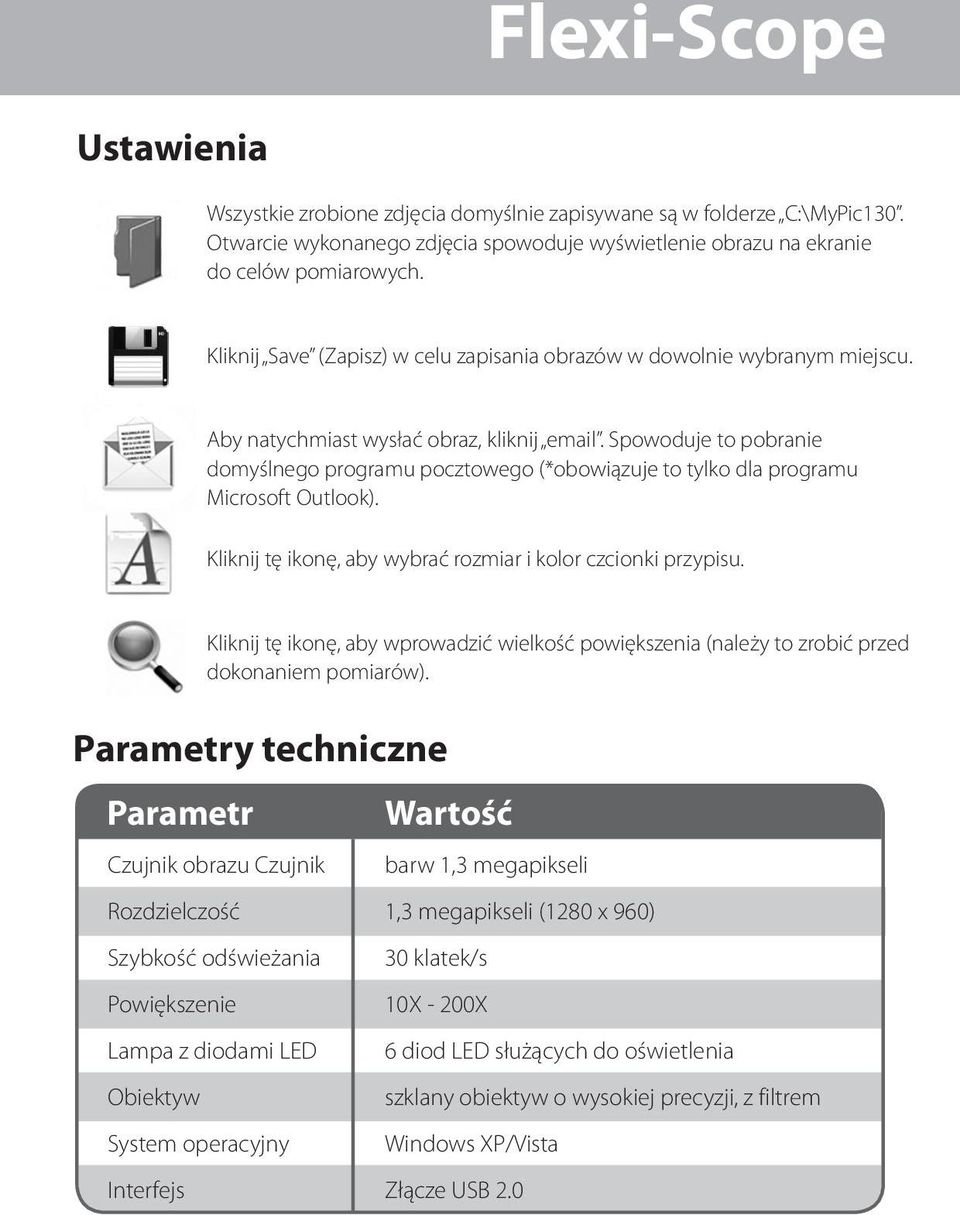

7 Flexi-Scope Ustawienia Wszystkie zrobione zdjęcia domyślnie zapisywane są w folderze C:\MyPic130. Otwarcie wykonanego zdjęcia spowoduje wyświetlenie obrazu na ekranie do celów pomiarowych. Kliknij Save (Zapisz) w celu zapisania obrazów w dowolnie wybranym miejscu. Aby natychmiast wysłać obraz, kliknij . Spowoduje to pobranie domyślnego programu pocztowego (*obowiązuje to tylko dla programu Microsoft Outlook). Kliknij tę ikonę, aby wybrać rozmiar i kolor czcionki przypisu. Kliknij tę ikonę, aby wprowadzić wielkość powiększenia (należy to zrobić przed dokonaniem pomiarów). Parametry techniczne Parametr Czujnik obrazu Czujnik barw 1,3 megapikseli Rozdzielczość 1,3 megapikseli (1280 x 960) Szybkość odświeżania Powiększenie Lampa z diodami LED Obiektyw System operacyjny Wartość 30 klatek/s 10X - 200X 6 diod LED służących do oświetlenia szklany obiektyw o wysokiej precyzji, z filtrem Windows XP/Vista Interfejs Złącze USB 2.0

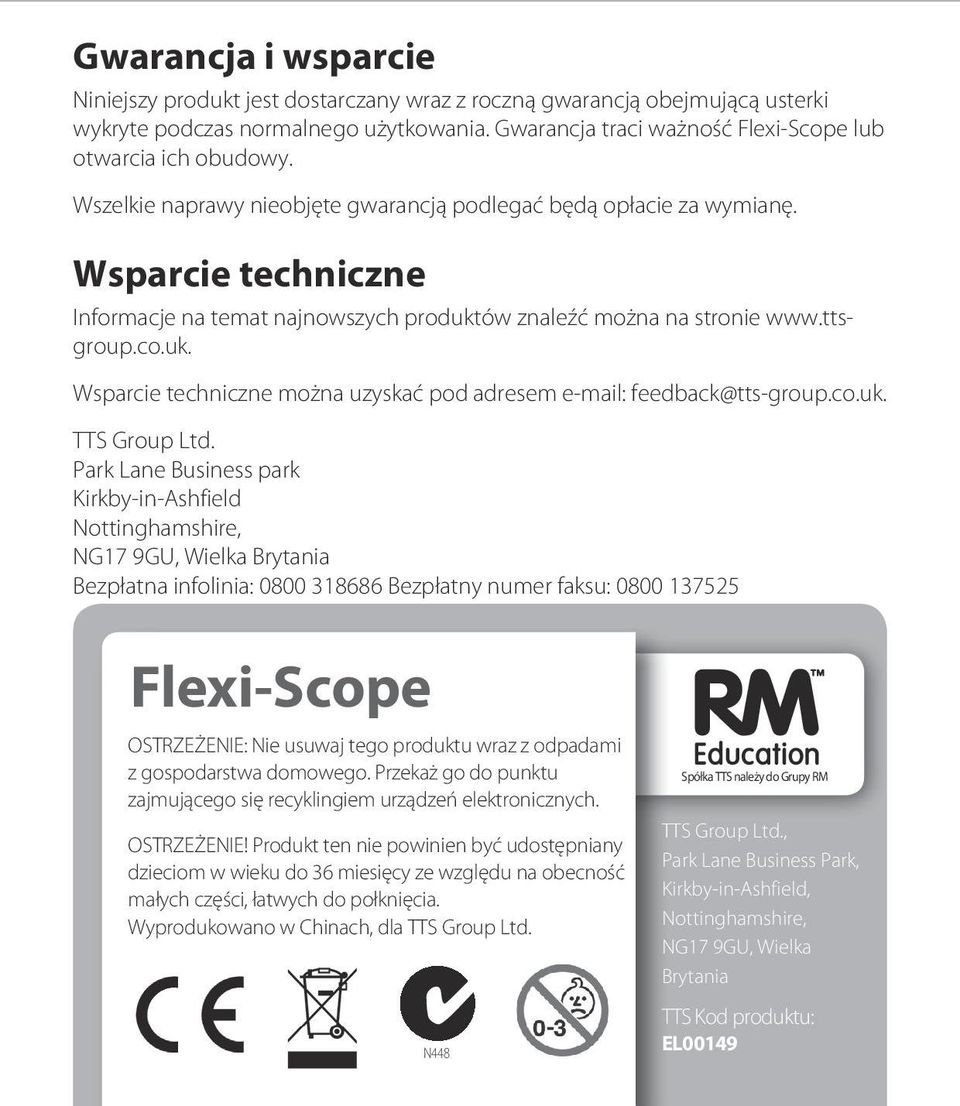

8 Gwarancja i wsparcie Niniejszy produkt jest dostarczany wraz z roczną gwarancją obejmującą usterki wykryte podczas normalnego użytkowania. Gwarancja traci ważność Flexi-Scope lub otwarcia ich obudowy. Wszelkie naprawy nieobjęte gwarancją podlegać będą opłacie za wymianę. Wsparcie techniczne Informacje na temat najnowszych produktów znaleźć można na stronie Wsparcie techniczne można uzyskać pod adresem feedback@tts-group.co.uk. TTS Group Ltd. Park Lane Business park Kirkby-in-Ashfield Nottinghamshire, NG17 9GU, Wielka Brytania Bezpłatna infolinia: Bezpłatny numer faksu: Flexi-Scope OSTRZEŻENIE: Nie usuwaj tego produktu wraz z odpadami z gospodarstwa domowego. Przekaż go do punktu zajmującego się recyklingiem urządzeń elektronicznych. OSTRZEŻENIE! Produkt ten nie powinien być udostępniany dzieciom w wieku do 36 miesięcy ze względu na obecność małych części, łatwych do połknięcia. Wyprodukowano w Chinach, dla TTS Group Ltd. Nxxxxx N448 Spółka TTS należy do Grupy RM TTS Group Ltd., Park Lane Business Park, Kirkby-in-Ashfield, Nottinghamshire, NG17 9GU, Wielka Brytania TTS Kod produktu: EL00149
