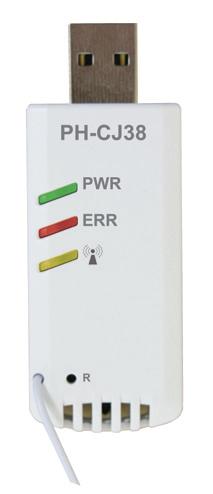

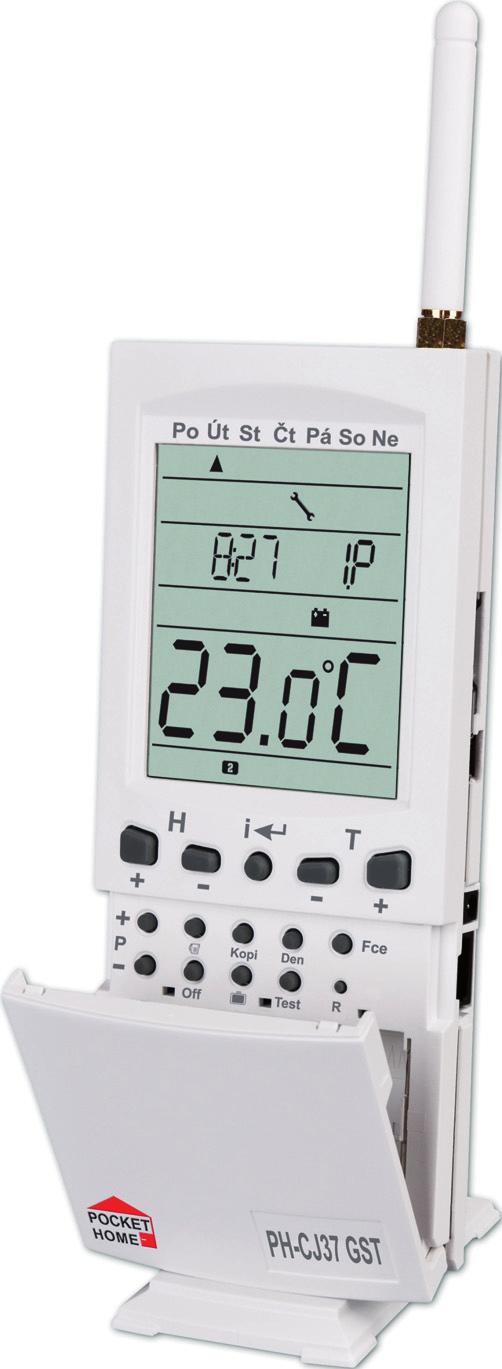

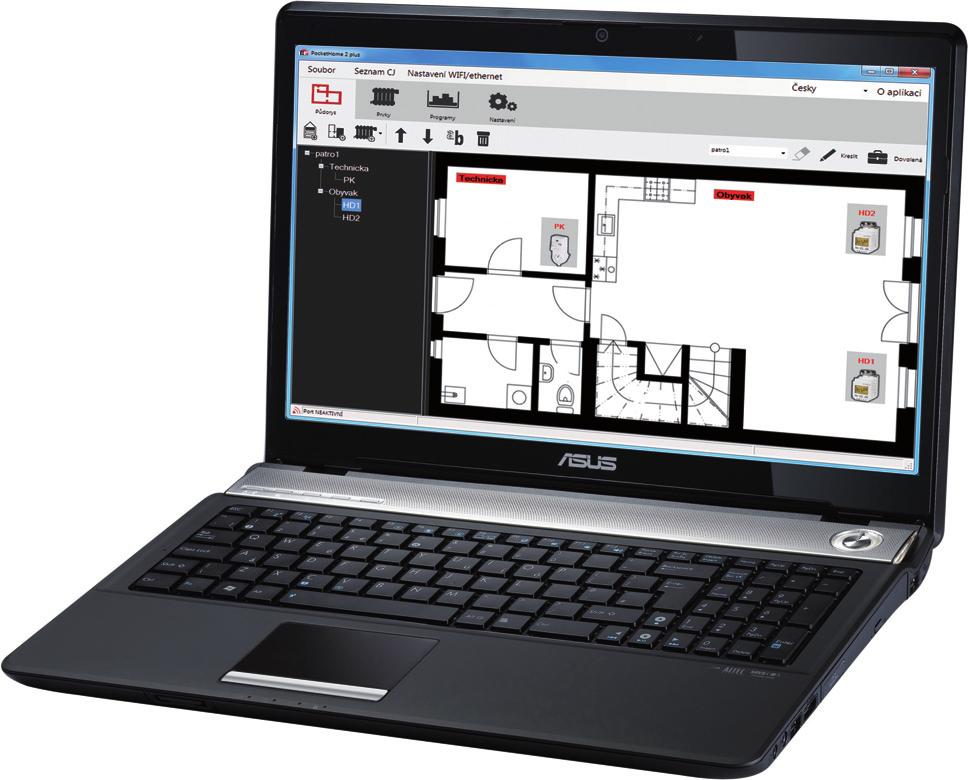

1 PH-PC-SW WIZUALNY PODRÊCZNIK SOFTWARE NA PC CENTRALNE STEROWANIE OGRZEWANIEM DOMU PH-PC-SW podłączenie i sterowanie przez kabel USB lub zdalnie z pomocą PRE 10/20/30 przez intenret PH-CJ37 podłączenie i sterowanie przez złącze USB podłączenie i sterowanie przez kabel USB lub zdalnie przez intenret PH-CJ38 PH-CJ39 Przystosowany do systemu PocketHome Dwustronna komunikacja z możliwością synchronizacji z CJ Możliwość nastawienia wszystkich constans centralnej jednostki Możliwa aktywacja elementów bezpośrednio z PC Łatwe nastawienie cieplnych programów Aktualna informacja o odbiornikach peryferyjnych Nowe odbiorniki do szybkiego programowania w software Część graficzna do stworzenia własnego planu budynku Możliwość zarządzania przez internet MADE IN CZECH REPUBLIC 1 instrukcja PH-PC-SW wersja 3.2

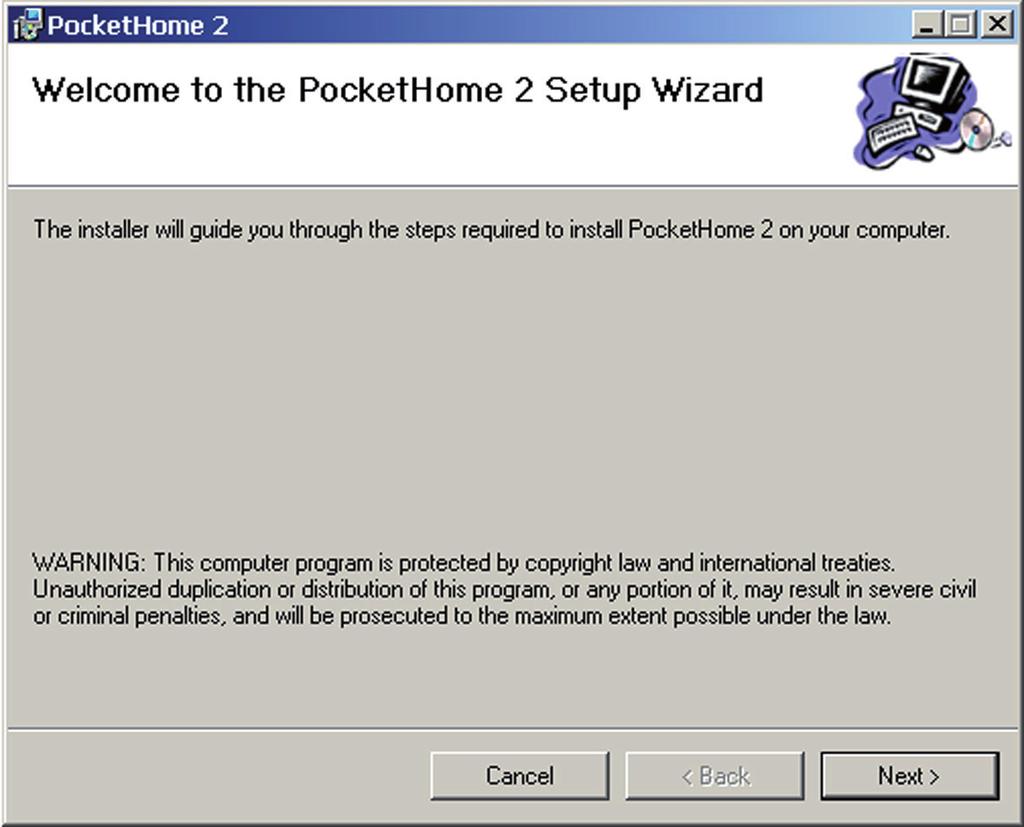

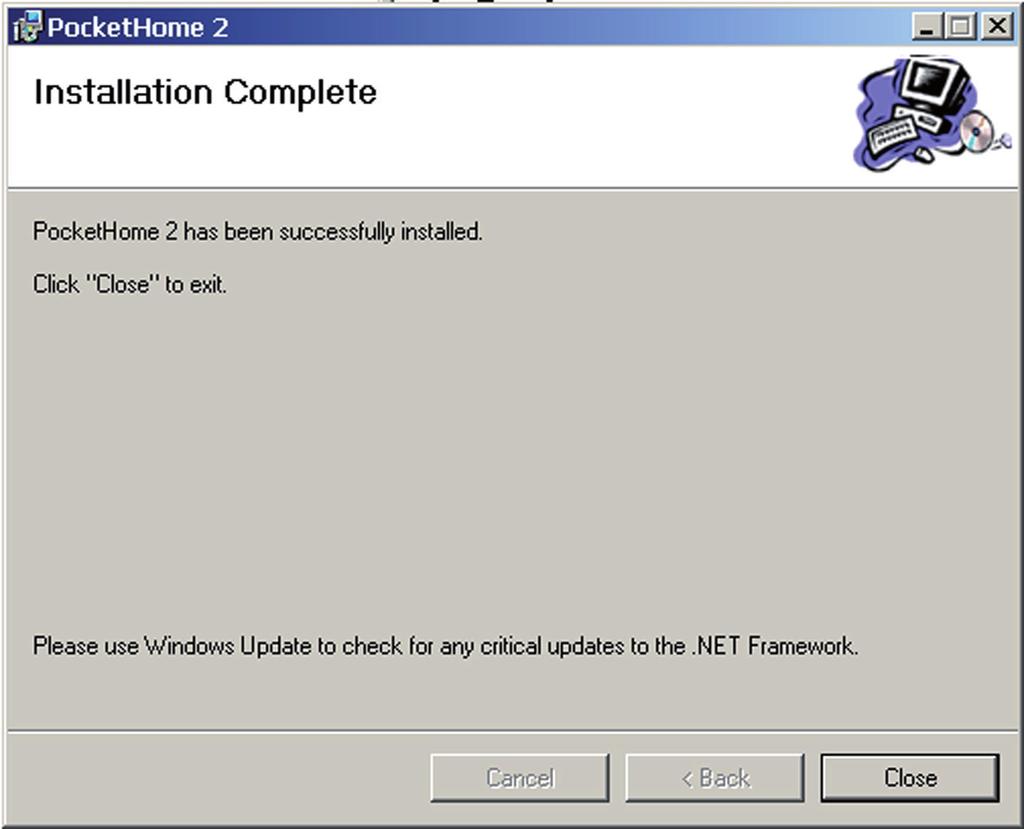

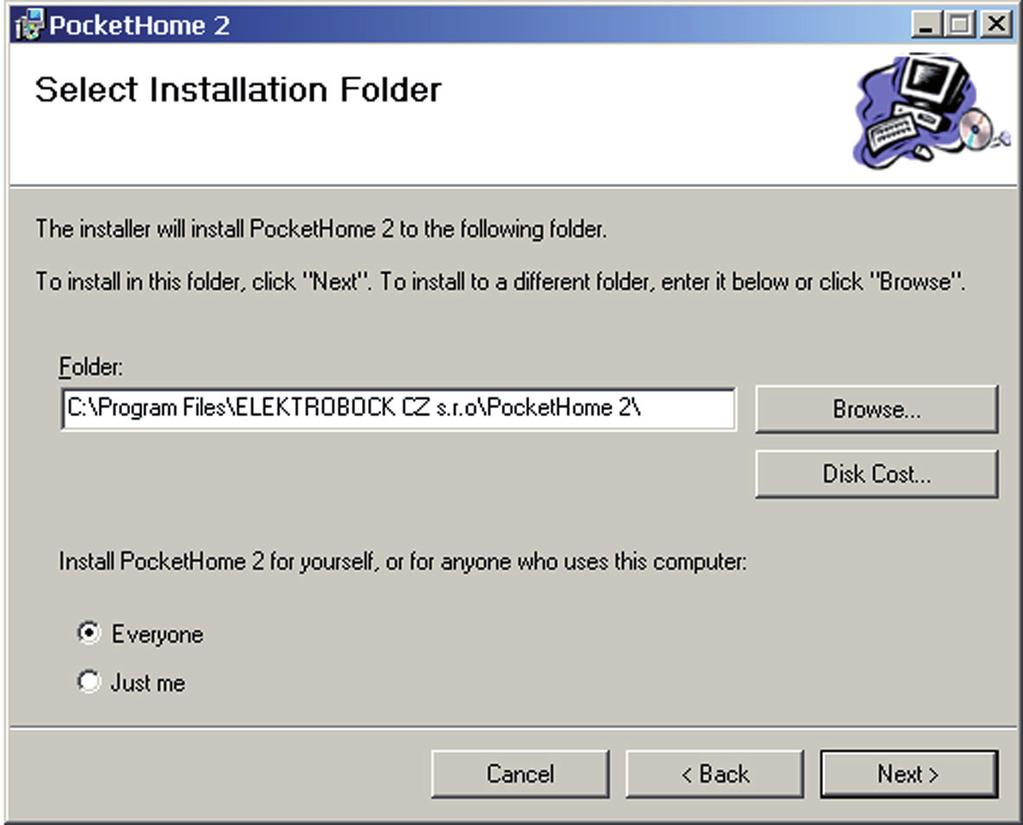

2 WYMAGANIA SPRZĘTOWE DLA SW POCKETHOME - program.net framework wersja 3.5 i wyższe - przewód (mini USB, jest w zestawie PH-CJ37,PH-CJ39 dla PH-CJ38 nie wymagany) - sterowniki do portu USB (w zestawie na płycie CD) Info: testowano na Windows XP, Windows 7, 8 i 10 OPIS PH-PC-SW Softwer (SW) dla PC służy do łatwiejszego programowania systemu PocketHome, nastawienia stałych, programu oraz wizualizacji i kontroli odbiorników peryferyjnych. Umożliwia zobrazowanie graficzne aktualnych stanów odbiorników peryferyjnych i wprowadzenia korekt. Pozwala również zarządzać przez Internet (za pomocą sieci Ethernet / Wifi moduł). UWAGA: do komunikacji na komputerze musi być ustawiony w CJ CONST23 A (tak)! OPIS INSTALACJI PH-PC-SW - otworzyć program instalacyjny PocketHome2Setup.msi - program instalacyjny zostanie automatycznie wgrany i po wyborze miejsca zapisu zatwierdzić przyciskiem, NEXT (wszystkie nastawienia i prace z programem będą w nim zapisane) - Po zakończeniu instalacji, automatycznie utworzy się skrót programu na pulpicie. 2

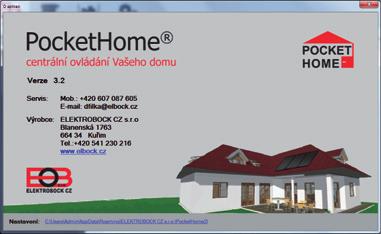

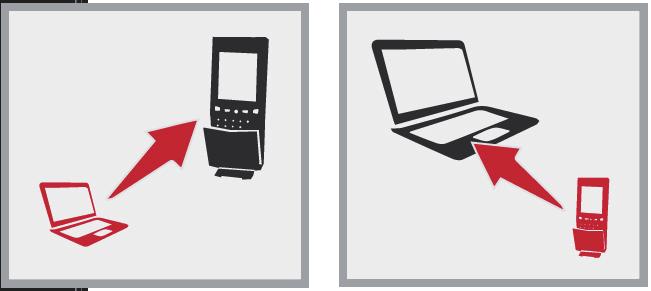

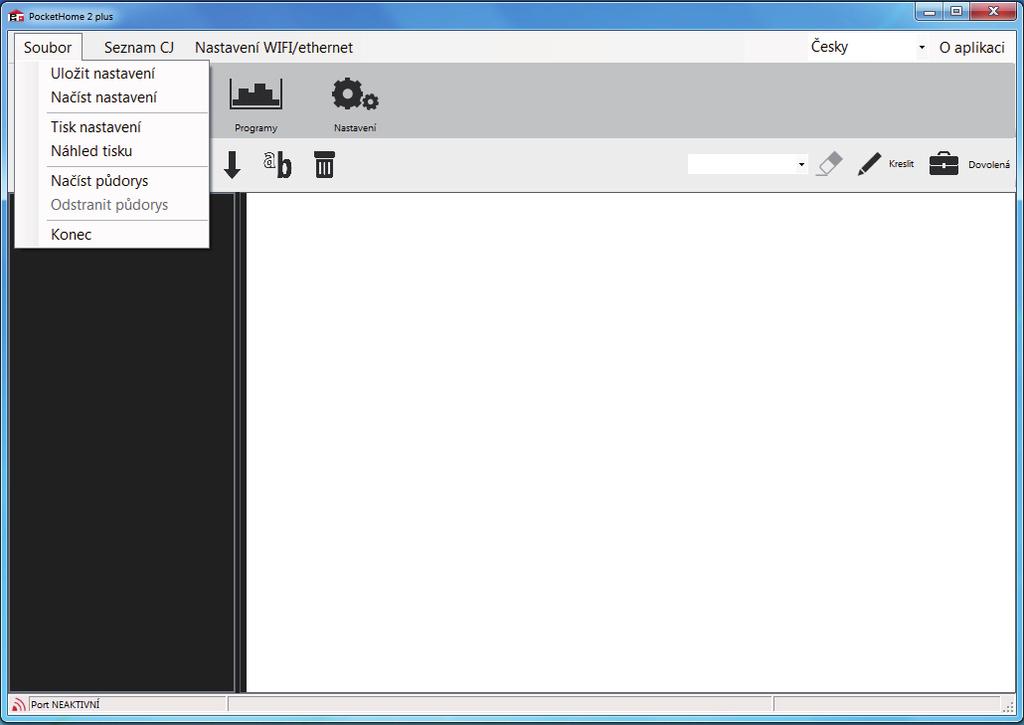

3 UAKTUALNIENIE DO WYŻSZEJ WERSJI PH-PC-SW - przed uaktualnieniem, upewnij się, że wersja jednostki centralnej może wspłpracować z wersją oprogramowania! - dla zachowania programów cieplnych zapiszcie plik na dysk (zakładka Plik) - nowe wersje programu będzie można pobierać z instaluj plikem PocketHome2Setup.msi - po instalacji, otworz program -Plik->Otworz program - pliki z ustawieniami automatycznie są zapisane w C:\Documents and Settings\ Admin\Data aplikac\elektrobock CZ s.r.o \PocketHome2. Te informacje można znaleźć w zakładce Aplikacja. SOFTWARE STEROWANIE - do zapoznania się z oprogramowaniem nie jest konieczne podłączenie centralki - kliknij na ikonę programu i uruchom PH-SW-PC, program otwiera się i trzeba go zsynchronizować - kliknij ikonę synchronizuj z CJ do PC SYNCHRONIZACJA Z PC DO CJ WSZYSTKIE USTAWIENIA PRZENIESIONE Z KOMPUTERA DO CENTRALNEJ JEDNOSTKI SYNCHRONIZACJA Z CJ DO PC WSZYSTKIE USTAWIENIA PRZENIESIONE Z CENTRALNEJ JEDNOSTKI DO KOMPUTERA!!! - prosimy o zapoznanie się z oprogramowaniem! Plik Zapisz ustawienia (zapisać aktualne ustawienia całego systemu - dla różnych rozwiązań można mieć zaprogramowane kilka wariantów ) Otwórz program (wybranie nastaw całego systemu) Drukuj program (wydrukowanie ustawień - praktyczne dla instalatora) Podgląd wydruku (kontrola ustawień do druku) Wstaw plan (pozwala przedstawić obraz w formacie *.bmp,*.gif,*.jpg,*.jpeg,*.png) Usunąć plan (usuwa stworzony plan) Zamknij (zamknięcie programu) Wybór języka Česky Polski English Deutsch Aplikacja 3

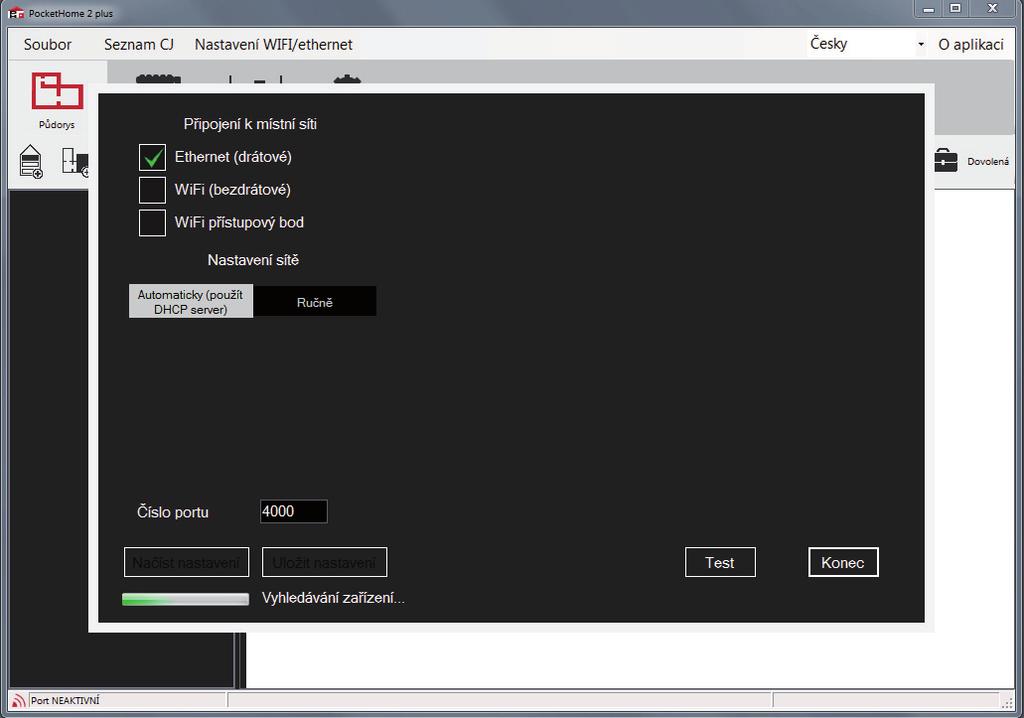

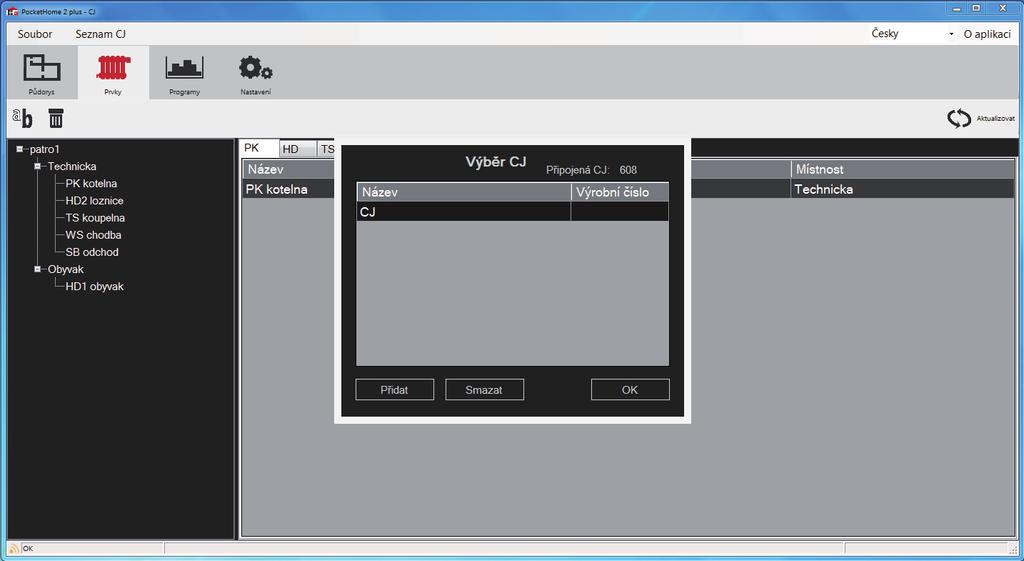

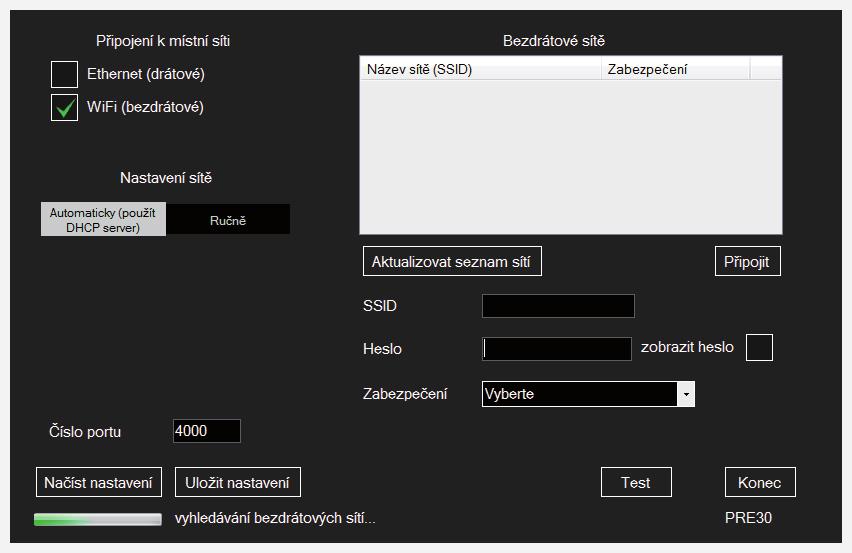

4 PRZYGOTOWANIE ELEMENTÓW W SOFTWARE Lista CJ Tylko w przypadku sterowania kilku centralnych jednostek z jednego komputera. Dokonujemy wyboru jaka jednostka ma być sterowana. Konfiguracja WiFi / Ethernet Służy do nastawienia przystawek internetowych PRE 10 (20, 30) oraz komunikacji z PH-CJ39. Jeśli jest podłączona PH-CJ37 to to menu się nie wyświetla. 4

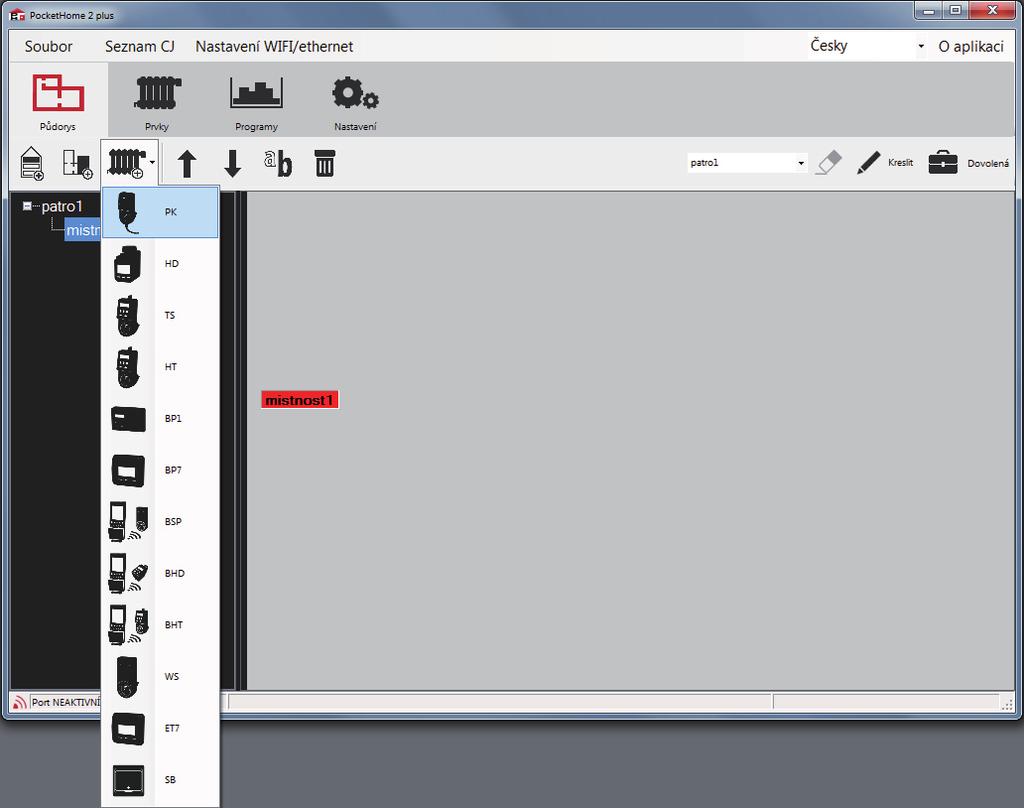

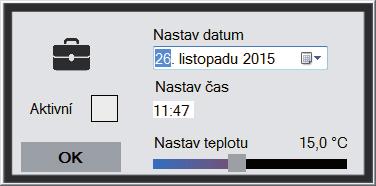

5 STEROWANIE - ELEMENTY SOFTWARE Dodaj piętro (dodaj poziom) Dodaj pokój (dodaj pomieszczenie) Dodaj urządzenie (do pomieszczenia przydziel urządzenie - podczas dodawania urządzenia zaleca się włączyć opcję Rysuj, dodawane urządzenie jest pokazane w widoku z góry w określonej pozycji w lewym gónym rogu i można je przenieść, a następnie wstawiać kolejne urządzenia: PK (przydzielić odbiornik sterowania kotłem - odbiornik kotła=ph-pk20,ph-pk21, PH-PK25) HD (dodać sterowanie kaloryfera - głowica=ph-hd20/23, PH-HD01/03) TS (dodać sterowanie elek. grzejnikiem - termo wyłącznik=ph-ts20) HT (dodać sterowanie termoelektryczne zaworem =PH-HT21) BP1 (dodać sterowanie podłogowego ogrzewania wodnego=ph-bp1) BP7 (dodać sterowanie ogrzew. podłogowym=ph-bp7) BSP (dodać sterowanie elektrycznymi odbiornikami - jednostka sterująca =PH-BSP) BHD (dodać sterowanie kaloryferami - jednostka sterująca =PH-BHD) BHT (dodać sterowanie elektryczne kaloryferami - jednostka sterująca =PH-BHT) WS (dodać sterowania elekt. odbiorników - odbiorniki=ph-ws01, PH-WS02, PH-WS03) ET7 (dodać sterowanie elek. ogrzew. podłogowym =PH-ET7) Przesuń do góry (zmiana pozycji do góry) Przesuń w dół (zmiana pozycji w dół) Zmień (zmiana nazwy zmienić można też prawym klawiszem myszy) Usuń (usuń element) Piętro (szybkie przejście miedzy pietrami) Zmaż ostatnią linię (w zakładce Plan zmaże ostatnią kreskę) Rysuj (do wykorzystania w zakładce Plan, aktywny ołówek = umożliwia narysować plan i przemieszczać odbiorniki, nie aktywny = nie można rysować ani przemieszczać odbiorników) Urlop (tylko w tej zakładce, aktywny = pozwala stworzyć prosty plan piętrowego budynku i przesuwać elementy, nieaktywny = nie można rysować lub zmienić położenia elementów) Informacja o podłączeniu (tarczka świeci czerwono = centralna jednostka nie podłączona/brak komunikacji tarczka świeci zielono = centralna jednostka podłączona tarczka mruga zielono/pomarańczowo+zobrazowanie sprawnego przebiegu komunikacji = centralna jednostka komunikuje z PC) Port AKTYWNY Port NIE AKTYWNY (wybrany port w PC włączony) (wybrany port w PC nie ma komunikacji (sprawdzić prawidłowe podłączenie przewodu, patrz str.9) 5

6 ZAKŁADKA PLAN Plan (umożliwia utworzenia planu i przydział elementów na dwa sposoby): Plik - Wstaw plan - wstaw plan we wskazanym formacie Rysuj - rysuj plan pomieszczeń przy pomocy linii ZAKŁADKA NASTAWIENIE Podstawowe nastawienie Port (COM) (wybór portu do podłączenia centralnej jednostki do PC) Szukaj portu (port automatycznie wyszukiwany) Podłączyć (szukanie jednostki w sieci) Numer serii (po podłączeniu centralnej jednostki wyświetli się jej unikatowy numer) Sposób komunikacji (wg. nastawienia /wg dostępności, nie obowiązuje dla PH-CJ39 ) Rodzaj jednostki centralnej (po podłączeniu automatyczny wybór typu CJ) Wersija firmwaru (po podłączeniu centralnej jednostki wyświetli się wersija fi rmwaru CJ) Wifi/ethernet Komunikacja (sprawdzić po wpisaniu adresu IP, portu i hasła czy komunikacja działa Ethernet / Wifi ) Hasło (max 6 znaków) (hasło dla CJ, fabrycznie jest ustawione elbock) Adres IP (każde urządzenie podłączone do sieci za pomocą protokołu TCP/IP (WiFi, ethernet) ma własny adres IP. Kształt adresów określa się poprzez sieć, sieć lokalna jest zwykle xx, szczegły w instrukcji Ethernet/Wifi moduł). Port (TCP/IP wykorzystuje rozdzielczość adresów IP dla wielu usług. Numer portu należy wybrać w zakresie od 0 do (w sposób bardziej szczegłowy w instrukcji Ethernet/Wifi moduł). 6

7 ZAKŁADKA NASTAWIENIE Constans Zakres temperatur (nastawienie min/max temperatury) Funkcja (0 - normalna, 1- wcześniejsze zał. kotła, 2 - lato, patrz inst. CJ) Typ regulacji (Histereza lub PI regulacja w zależności od CJ patrz inst. CJ) OpenTherm (parametry komunikacji OpenTherm, min i max. temper. UT, nr krzywej i jej przesunięcie, typ izolacji budynku) Utrzymanie (czas serwisu kotła, pracy kotła, CWU, więcej instr. dla CJ) Funkcja głowicy (procentowe otwarcie głowicy dla + PH + PH OT) Komunikacja (wybrać kierunek komunikacji, Repeater- wzmacniacz sygnału) GSM (ustawić numery telefonów i PIN do obsługi modułu GSM, patrz instrukcje na CJ) Centralne sterowanie (temperatura dla wszystkich elementów, aktywacja centralnego sterowania) Optymalizacja włączenia kotła (histereza dla elementów z priorytetem) 7

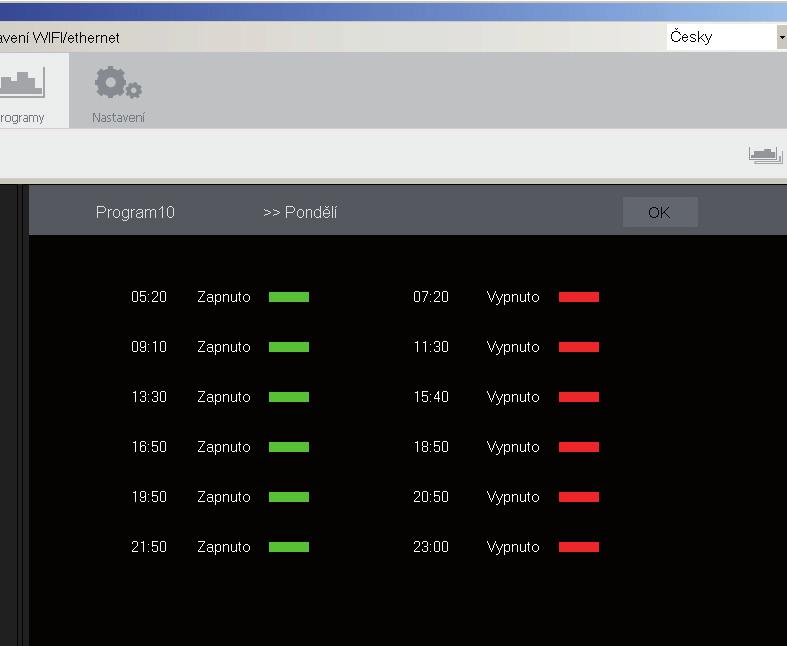

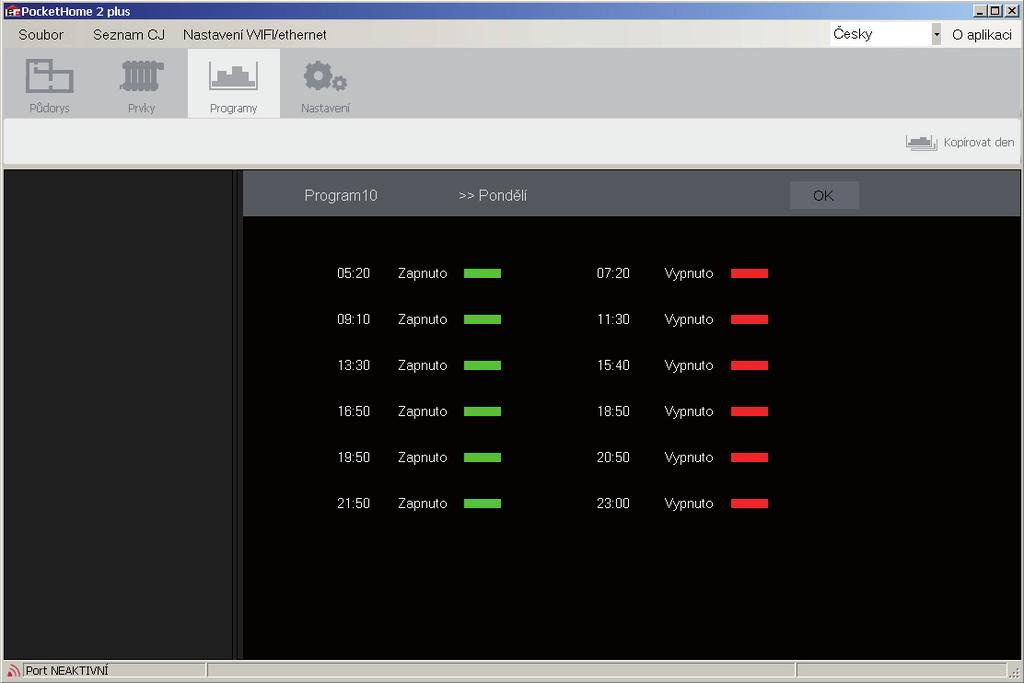

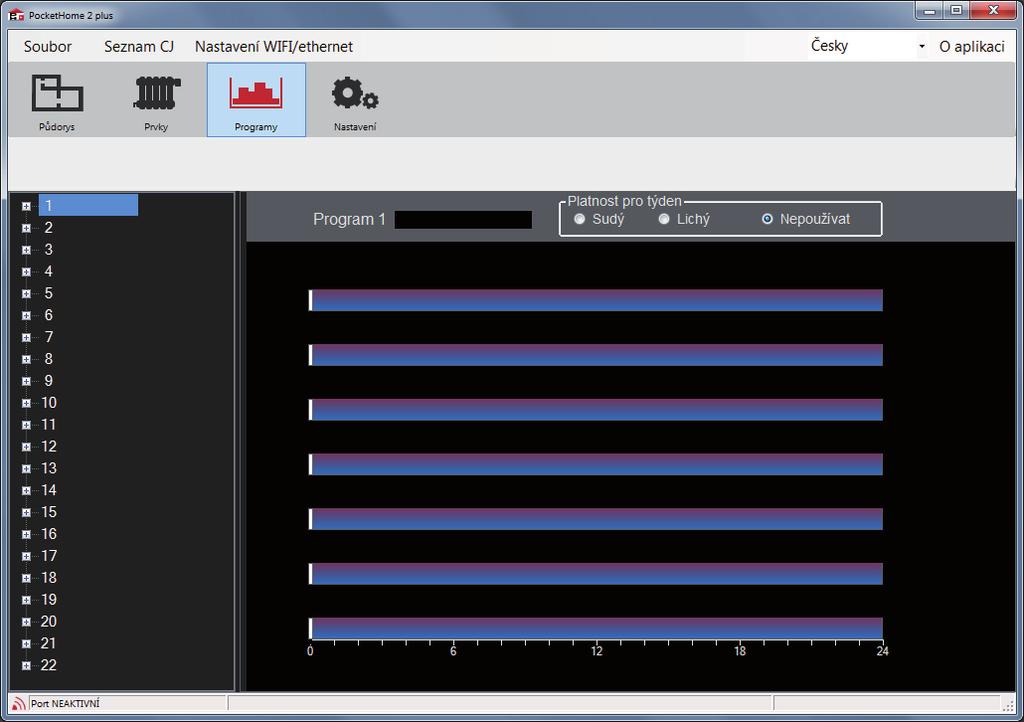

8 ZAKŁADKA PROGRAMY Programy (nastawienie temperatur lub czasowych programów, program 1 i 2 przy wyborze tydzień parzysty/ nieparzysty - automatyczna zmiana, od 3 do 9 programy fabryczne - można zmieniać, 10 do 22 programy czasowe dla odbiorników elektrycznych, przy -PH-OT i +PH-OT program nr 22 stosowany do CWU) PROGRAMY CZASOWE 8

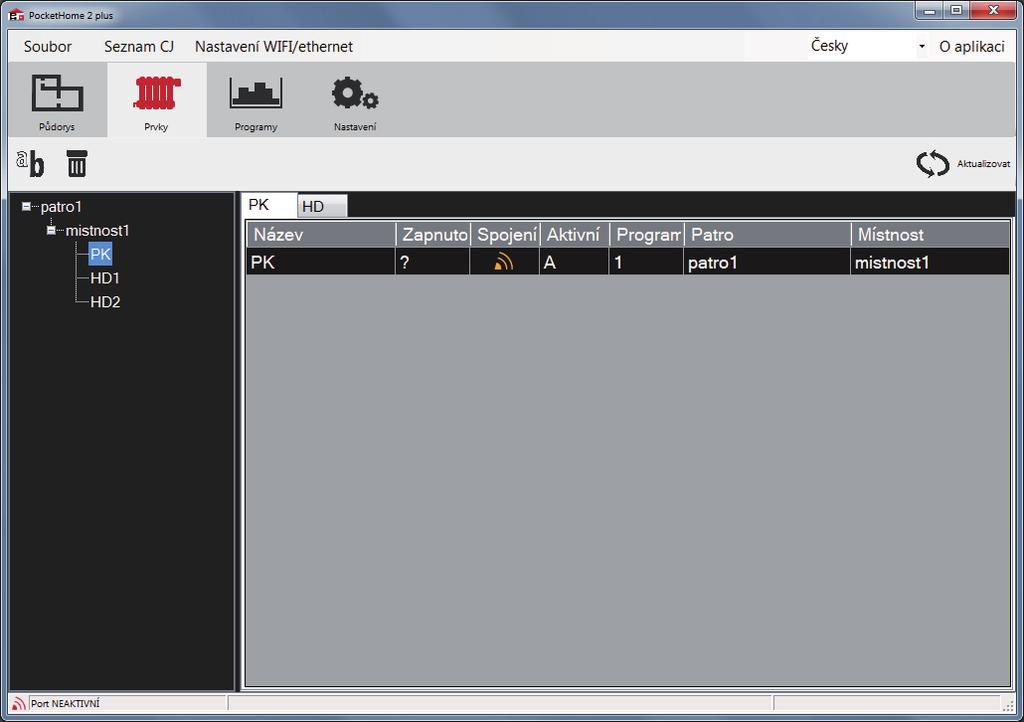

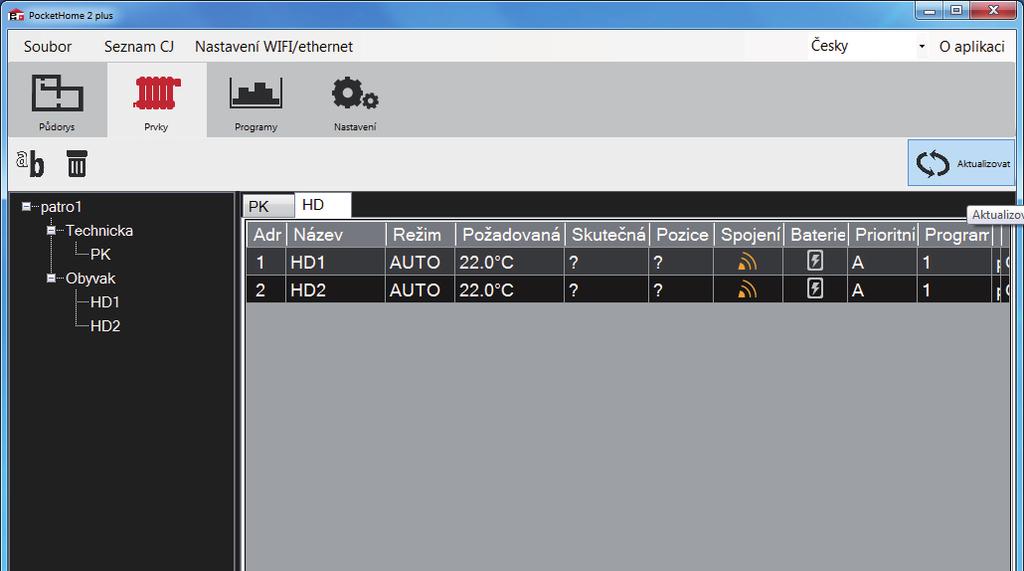

9 ZAKŁADKA ELEMENT Elementy obrazuje informacje o elementach systemu Wszystkie elementy - naciśnij Aktualizacja - tabela stopniowo wyświetlenie aktualne informacje o wszystkich aktywnych elementach systemu Poszczególne elementy - dwukrotnie kliknij na nazwie wybranego elementu (np.hd), aby otworzyć jego szczeguły - naciśnij w prawym górnym rogu Aktualizacje stanu - pojawią się aktualne informacje na temat wybranego elementu Objasnienie:! błąd połączenia lub słabe baterie wszystko OK brak połączenia, przetestuj łączność funkcja otwarte okno (w przypadku HD lub bhd) 9

10 DETALE ELEMENTU Kliknij dwukrotnie na element, aby zobaczyć szczegółowe informacje ustawienia. Dla każdego elementu można wyświetlić informacje i ustawienia związane z tym elementem. Ustawiona temperatura (krótkotrwała zmiana w trybie AUTO, trwała zmiana w MANU) ON/OFF (włączenie lub wyłączenie wybranego elementu) AUTO/MANU (tryb pracy dla wybranego elementu) PRIORYTET/ NEPRIORITNÍ (priorytet element wyboru - tylko dla systemów + PH, + PH OT) ZALEŻNY/ NIEZALEŻNY (tylko u elementu PK, wybór przez wybór systemu sterowania) PROGRAM (program wybrany dla elementu) STAN (po naciśnięciu przycisku aktualizacje i wyświetla aktualny stan elementu) Jeśli element nie zakodowany w systemie pojawi się w górnym prawym rogu NAUKA. Element, który chcesz aktywować wprowadź w stan nauki - tryb UA:dr (patrz instrukcja dla każdej instancji urządzenia PHPK20 /PH-HD23 etc.) - przy elemencie na software, naciśnij przycisk NAUKA (zmiana koloru przycisku) - w ciągu 2 min. element staje się aktywny, w pełni kontrolowany przez jednostkę centralną - postępowanie dotyczy także aktywacji pozostałych elementów 10

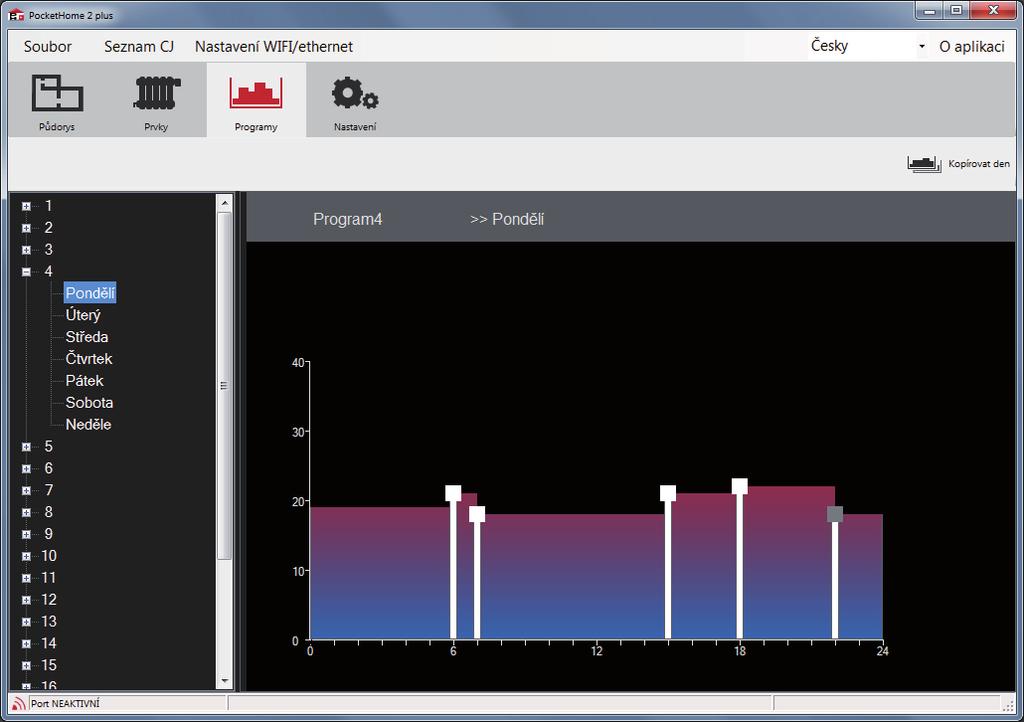

11 PROCEDURY PRZY NASTAWIENIU - po zaznajomieniu się z elementami software należy przystąpić do programowania 1. NASTAWIENIE CONSTANS - otworzyć zakładkę NASTAWIENIE i ustawić stałe - według wymogów cieplnych nastawić stałe (bliższe objaśnienia stałych w instrukcji centralnej jednostki NASTAWIENIE CIEPLNYCH I CZASOWYCH PROGRAMÓW Dla elementów, które mierzą temperaturę i na tej podstawie włączają ogrzewanie musi być ustawiony program temperaturowy. - kliknij w zakładkę Programy (patrz str. 8) - po lewej stronie wybierz numer programu, który chcesz programować (po prawej stronie otwiera się program tygodniowy) - w górnym polu wpisz nazwę programu (np. kuchnia) - kliknij lewym przyciskiem myszy na + po lewej, aby wyświetlić poszczególne dni - wybierz nastąpienie poniedziałek, po prawej masz wgląd do szczegółów programu - stopniowo przeciągnij suwak w prawo/w lewo ustaw czas i przeciągnij w górę/w dół i ustaw temperaturę - szary kwadrat oznacza, że można dodać dodatkowe zmiany temperatury (maksymalnie 6 zmian na dzień) - aby ustawić inne dni postępuj w podobny sposób, lub skorzystaj z funkcji Kopiuj dzień (prawy górny róg) - usunięcie przedziału, przesuń suwak do ostatniego suwaka z szarym kwadratem - po ustawieniu programu tygodniowego programu poprosi Cię Czy chcesz zapisać program naciskając TAK zapisujesz. W ten sposób nastawiamy kolejne programy, które w dalszej fazie będą przydzielane odbiornikom peryferyjnym. Programy 3-22 są nastawione fabrycznie ale można je zmieniać. Dla elementów czasowych, które sterują podłączonymi urządzeniami w oparciu o czas muszą być ustawione programy czasowe. Programy 10 do 22 można ustawić jako czasowe. W przypadku, gdy chcesz aktywować element czasowy musi być nastawiony program czasowy! - kliknij w zakładkę Programy (patrz str. 8) - wybór programu 10 lub więcej (z prawej strony otwiera się program na tydzień) - wybierz i zaznacz typ programu Czas - do górnego pola wpisz nazwę programu (np. światło ogród) - kliknij lewym przyciskiem myszy na +, aby wyświetlić poszczególne dni - wybierz poniedziałek, po prawej szczegóły harmonogramu. - stopniowe przeciągnij suwak w prawo/w lewo ustawienie okresów, gdy urządzenie ma być włączone i wyłączone. Można także programować cyframi po naciśnięciu przycisku Edycja - można ustawić maksymalnie 6 odstępów czasu w ciągu doby - aby ustawić inne dni postępować w podobny sposób, lub skorzystać z funkcji Kopiuj dzień - usunięcie odcinka czasowego, przesuń suwak do ostatniego suwaka w prawo - po ustawieniu programu tygodniowego program poprosi Cię Czy chcesz zapisać program naciskając Tak zapisujesz program. 11

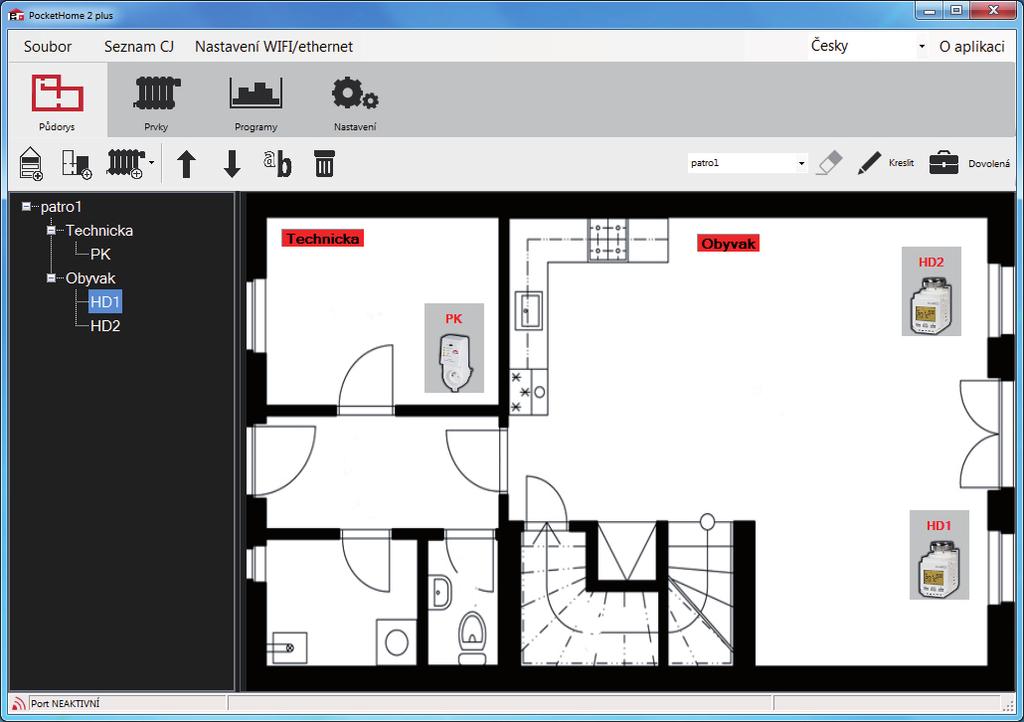

12 3. PLAN POMIESZCZEŃ BUDYNKU - kliknij na zakładkę Fundament - kliknij lewym przyciskiem myszy na przycisk Dodaj piętro i wpisz 1 piętro budynku (w lewej kolumnie zaczyna się tworzyć drzewo całego budynku) - kliknij na Rysuj, aby włączyć tryb rysowania z wzorami siatki - klikając i przeciągając kursor myszy w miejsce siatki stopniowo narysuj układ budynku, klikając prawym przyciskiem myszy usuwa się ostatnią linię, mazanie gumką to najechanie na linie i kliknięcie prawym przyciskiem! - kliknij na Dodaj pokój wpisz odpowiednią liczbę pokoi, można nazwać to miejsce i narysować plan - kliknij na Dodaj element poprzez kliknięcie na urządzenia (TS, HD, itd.) zostają one dodane na plan Do planowania (dla systemów + PH, -Ph OT i OT + PH obowiązkowym elementem jest PK!) - po włożeniu elementów, kliknij na Nie rysuj, aby wyjść z trybu planowania. Tak wytworzymy cały obiekt z urządzeniami. Uwaga: W jednym pomieszczeniu, gdy przydzielamy więcej urządzeń to na planie ich obrazy są nałożone na siebie. Należy przesunąć obraz pierwszego a pod nim będą kolejne! UWAGA to samo dzieje się po synchronizacji z CJ! Aby przenieść elementy musi być aktywna zakładka rysuj - podwójne kliknięcie na rysuj! 4. WYBÓR PROGRAMU DLA ODBIORNIKÓW - dwukrotnie kliknąć na wybrany odbiornik umieszczony w planie - wyświetlą się szczegóły sterownika - menu programu, przypisać poszczególne elementy, zestaw programów temperatury lub czasu 12

13 5. WYBÓR PRIORYTETU ODBIORNIKA Tylko dla jednostek +PH i +PH OT! - dwukrotnie kliknąć na wybrany odbiornik umieszczony w planie - wyświetli się detal odbiornika - wybierz naciskając PRIORYTET Opcja ta oznacza, że element ma wpływ na włączenie kotła dla siebie. Jeżeli ustawiona temperatura będzie wyższa niż aktualna element zażąda włączenie kotła. 6. PODŁĄCZENIE CENTRALNEJ JEDNOSTKI - zamknij program - podłącz kabel zasilający do jednostki centralnej i nastaw w CJ stałą CONST23 na A - do CJ do złącza podepnij kabel mini USB, a drugi koniec do portu USB w komputerze - po pierwszym podłączeniu kabla do PC czekaj aż w prawym dole pojawi się instalacja nowego sprzętu, poczekaj, aż zostanie zainstalowany - kliknij na ikonę PocketHome, aby uruchomić program - jeśli nie masz ustawień w CJ, kliknij synchronizacji dane z PC do CJ (wszystkie zapisane dane przeniosą się do pamięci jednostki centralnej, patrz str.3) - kliknij w menu Nastawienie - w przypadku gdy Port (COM) nie ładuje automatycznie portu, należy użyć przycisku Szukaj portu - gdy port zostanie znaleziony, to automatycznie załadują się dane - postęp ładowania jest widoczny w lewym dolnym rogu ekranu 7. ODŁĄCZENIE CENTRALNEJ JEDNOSTKI OD PC - po synchronizacji i aktywacji pracy PH-PC-SW zamknąć program PocketHome - odłączyć CJ od komputera - w 2 min. program funkcjonuje i obsługuje wszystkie urządzenia bezprzewodowo 13

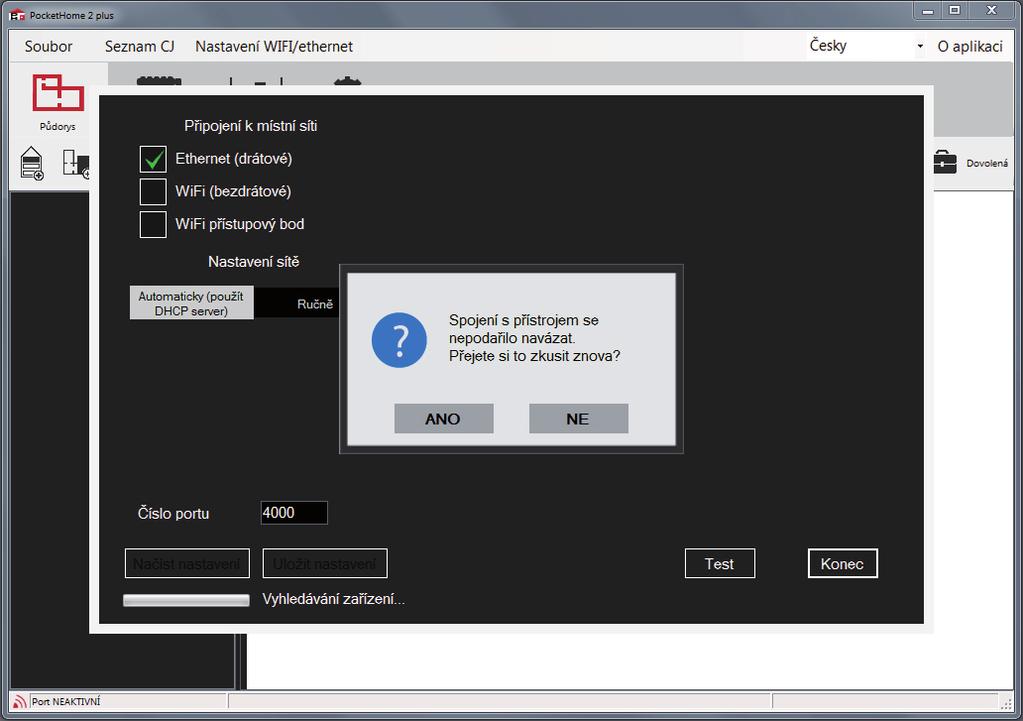

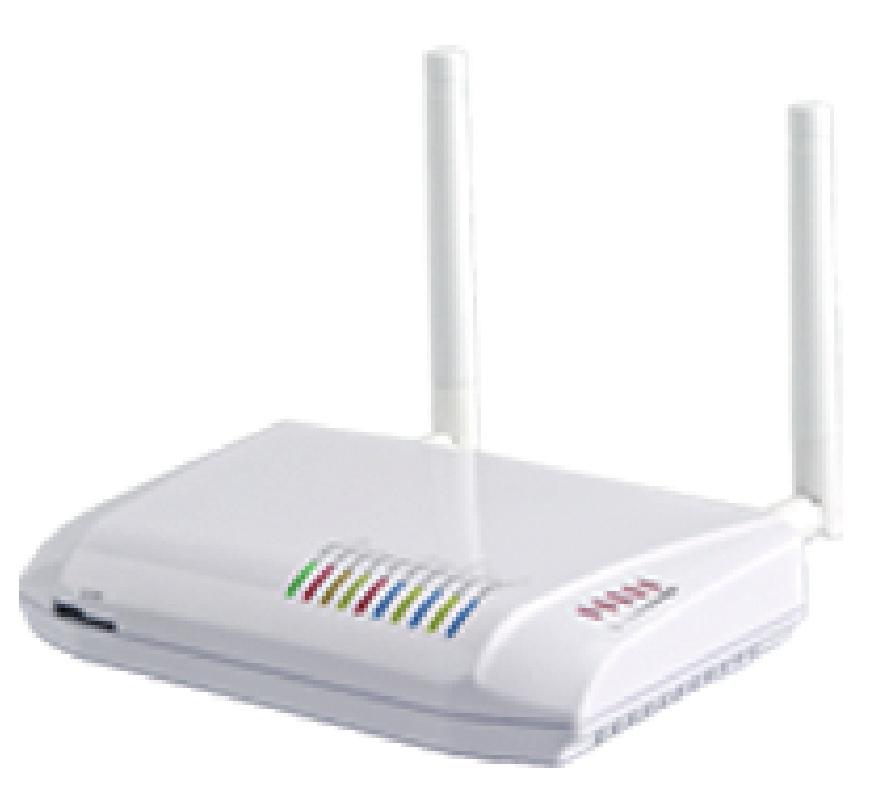

14 UŻYCIE MODUŁU ETHERNET/ WIFI Jeśli masz Ethernet / Wifi moduł i chcesz sterować systemem przez Internet, konieczne są następujące ustawienia: - wykonaj instalację modułu Ethernet / Wifi zgodnie z instrukcją i zanotuj adres IP i port, na którym system będzie pracował - połącz moduł Ethernet / Wifi z jednostką centralną (włącznie zasilanie) - na CJ ustaw CONST23 wybór - - otwórz program, klikając ikonę PocketHome - kliknij w menu Nastawienie i w Podstawowe nastawienie - wpisz adres IP (np X.X) - w polu Port, numer portu musi być taki sam, jak przy tworzeniu sieci Ethernet / Wifi - w polu Hasło (max 6 znaków) napisać elbock - zaznacz pole wyboru obok tekstu WiFi / Ethernet komunikacji, pojawi się monit o ponowne uruchomienie programu - zamknij i otwórz ponownie program - na dole po lewej pokazuje jeden z następujących komunikatów : CJ stwierdzono w sieci (wszystko jest w porządku, po chwili rozpoczyna przekazywanie danych, odbywa się komunikacja) CJ nie został znaleziony w sieci (błąd połączenia, sprawdź ustawienia adresu IP i portu, sprawdź funkcjonalność Ethertnet/ WiFi i CJ) Zmiana hasła Zalecamy zmianę hasła dla CJ, aby zapobiec ewentualnym atakom hakerskim. - sprawdź, czy istnieje komunikacja pomiędzy komputerem a CJ - w zakładce Nastawienie i Podstawowe nastawienie, kliknij na zmianę słowa hasło - wprowadź nowe hasło, a następnie okno potwierdzenia Czy chcesz zmienić hasło - jeśli klikniesz przycisk Tak, prześle hasło do CJ UWAGA! To hasło jest wykorzystywane także przy dostępie przez Bluetooth!! UWAGA! Jeżeli Centralna Jednostka jest podłączona przez Mini USB do ETH / WIFI nie może w tym samym czasie być podłączona do komputera ani pracować przez Bluetooth!! MADE IN CZECH REPUBLIC Dystrybutor: Elektrobok PL ul. Bielowicza Świątniki Górne Tel./ fax: elbock@poczta.fm 14
