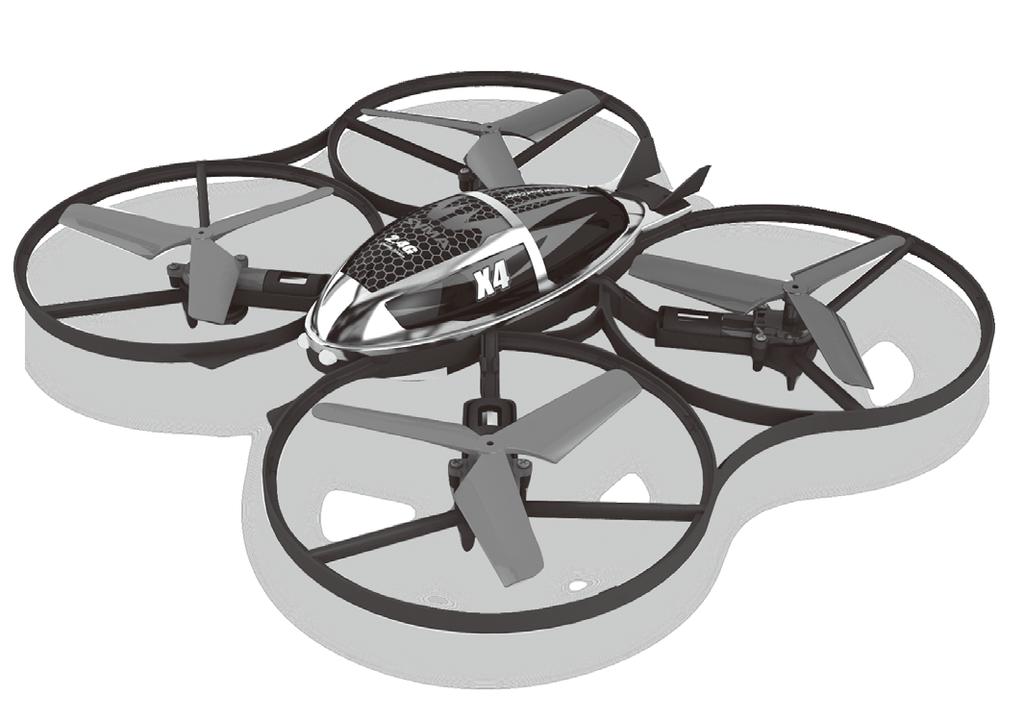

1 INSTRUKCJA GŁÓWNE CECHY: -Dzięki wbudowanym czterem osiom, helikopter jest bardziej elastyczny i zwrotny podczas lotu. - Wyróżnia się odpornością na wiatr, dzięki czemu może być używany zarówno we wnętrzach, jak i na zewnątrz. -Wbudowany sześcio osiowy żyroskop, dla bardziej precyzyjnego unoszenia się w powietrzu -Zastosowana modułowa struktura projektu, dla łatwiejszego montażu oraz wygodnej konserwacji. -Obrót 360 stopni, funkcja 3D

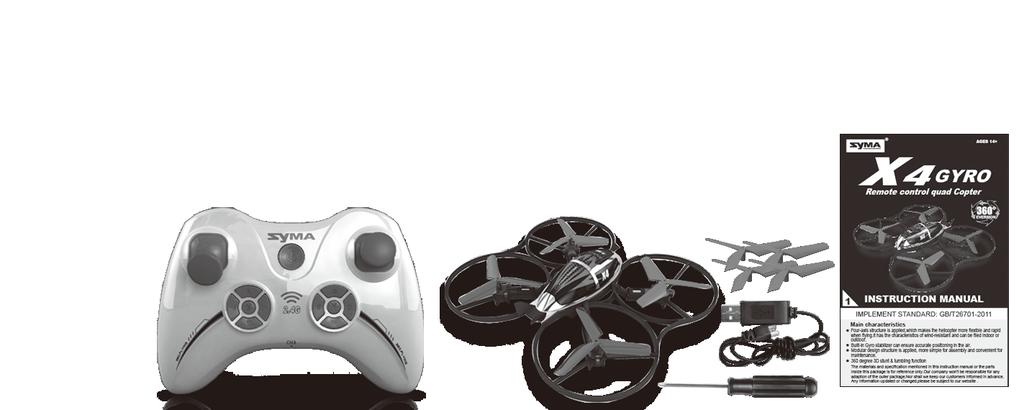

ZAWARTOŚĆ Produkt zawiera następujące elementy: -Quad copter

POZNANIE FUNKCJI KLUCZOWYCH PRZYCISKÓW WYSOKA/NISKA PRĘDKOŚĆ

PRAWY DRĄŻEK FUNKCYJNY DOSTRAJANIE & RESETOWANIE LEWE

DOSTROJENIE 4 X 1,5v BATERIE OTWÓRZ TYLNĄ KLAPKĘ BATERII Z

WŁÓŻ 4 X BATERIE AA ALKAICZNE ZGODNIE Z POLARYZACJĄ HELIKOPTER

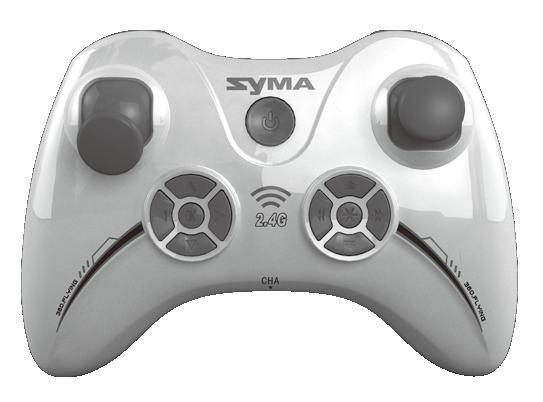

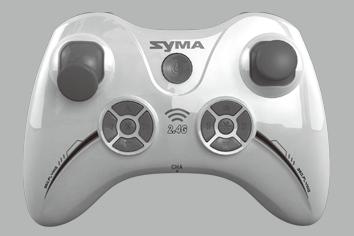

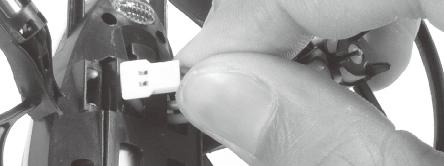

3 ZAWARTOŚĆ Produkt zawiera następujące elementy: -Quad copter -2,4GHz Pilot RC - Kabel ładujący -Instrukcje OPIS PILOTA POZNANIE FUNKCJI KLUCZOWYCH PRZYCISKÓW WYSOKA/NISKA PRĘDKOŚĆ LEWA DŹWIGNIA FUNKCYJNA ON/OFF POKRYWA BATERII 3D AKROBACJE PRAWY DRĄŻEK FUNKCYJNY DOSTRAJANIE & RESETOWANIE LEWE DOSTROJENIE INSTALACJA BATERII PRZEŁĄCZNIK TRYBU PRAWE DOSTROJENIE 4 X 1,5v BATERIE OTWÓRZ TYLNĄ KLAPKĘ BATERII Z TYŁU TRANSMITERA. WŁÓŻ 4 X BATERIE AA ALKAICZNE ZGODNIE Z POLARYZACJĄ HELIKOPTER GOTOWY DO LOTY KROK 1: NA POCZĄTKU, WCIŚNIJ PRZYCISK ON/OFF KROK 2: WŁÓŻ PRZEWÓD ZASILAJĄCY W QUAD COPTER I POSTAW NA RÓWNYM PODŁOŻU

KROK 3: PRZESUŃ DŹWIGNIĘ DO NAJWYŻSZEGO POZIOMU, A NASTĘPNIE PRZESUŃ DO NAJNIŻSZEJ, W TYM CZASIE USŁYSZYSZ JEDEN SYGNAŁ Z PILOTA,

W TAKIM WYPADKU PROSZĘ WYŁĄCZYĆ OBA URZĄDZENIA I POWTÓRZYĆ PROCES. 2.

KIEDY DIODA NA QUAD COPTERZE, MIGA WOLNO. OZNACZA TO ŻE, BATERIA SŁABNIE I NALEŻY PODŁĄCZYĆ DO ŁADOWANIA.

PILOCIE, MOŻESZ WYBRAĆ TRYB 1 ALBO TRYB 2. RESETOWANIE: PRZYTRZYMAJ PRZYCISK B, NASTĘPNIE WCIŚNIJ PRZYCISK ZASILANIA NA PILOCIE.

4 KROK 3: PRZESUŃ DŹWIGNIĘ DO NAJWYŻSZEGO POZIOMU, A NASTĘPNIE PRZESUŃ DO NAJNIŻSZEJ, W TYM CZASIE USŁYSZYSZ JEDEN SYGNAŁ Z PILOTA, OZNACZA TO, ŻE QUAD COPTER WSZEDŁ W TRYB GOTOWŚCI DO LOTY KIEDY USŁYSZYSZ SYGNAŁ, TRZYMAJ HELIKOPTER W POZIOMEJ POZYCJI, ABY SZYBKOI STABLINIE WYSTARTOWAĆ UWAGA 1. KIEDY DIODA NA TRANSMITERZE ŚWIECI NA JASNO, A DIODA NA HELIKOPTERZE BĘDZIE MRYGAĆ, OZNACZA TO ŻE DEKODOWANIE SIĘ NIE POWIODŁO.W TAKIM WYPADKU PROSZĘ WYŁĄCZYĆ OBA URZĄDZENIA I POWTÓRZYĆ PROCES. 2. KIEDY HELIKOPTER SIĘ PRZECHYLA NA JEDNĄ STRONĘ NAGLE I NIEKONTROLOWANIE, NALEŻY WYŁĄCZYĆ OBA URZĄDZENA I POWTÓRZYĆ PROCES. 3. KIEDY DIODA NA QUAD COPTERZE, MIGA WOLNO. OZNACZA TO ŻE, BATERIA SŁABNIE I NALEŻY PODŁĄCZYĆ DO ŁADOWANIA. ZMIANA TRYBÓW, DOSTRAJANIE I KALIBRACJA PRZEŁĄCZNIK TRYBU FUNKCJI: PRZYTRZYMAJ PRZYCISK A, NASTĘPNIE WCIŚNJ PRZYCISK ZASILANIA NA PILOCIE, MOŻESZ WYBRAĆ TRYB 1 ALBO TRYB 2. RESETOWANIE: PRZYTRZYMAJ PRZYCISK B, NASTĘPNIE WCIŚNIJ PRZYCISK ZASILANIA NA PILOCIE. WEJDŹ W TRYB RESETOWANIA I DOSTRAJANIE (REKOMENDOWANE JEST ABY OSOBY UCZĄCE SIĘ LATAĆ, ZRESETOWAŁY USTAWIENIA KALIBRACJA POZIOMU FUNKCJI: jeśli QUAD-COPTER CIĄGLE LECI W JEDNĄ STRONĘ PRZY STARCIE, PROSZĘ ZRESETOWAĆ SYGNAŁ I POSTAWIĆ W POZYCJI POZIOMEJ. NASTĘPNIE WCIŚNIJ DWIE GAŁKI W PRAWY RÓG (JAK NA ZDJĘCIACH) NA SEKUNDĘ. KIEDY DIODA SIĘ ZAPALI, OZNACZA TO ZAKOŃCZENIE KALIBRACJI.

5 ILUSTRACJE UKAZUJĄCE STEROWANIE QUAD-COPTEREM (TRYB 1 - ZDEFINIOWANY PRZY STARCIE) KIERUNEK DZIAŁANIA TRYB 1 Przesuń lewą gałkę pilota w górę bądź w dół, aby quad-copter poleciał w górę albo w dół. DOSTRAJANIE Przesuń prawą gałkę kierunkową w górę bądź w dół,aby quad-copter poleciał do przodu/ bądź do tyłu. Kiedy helikopter leci do przodu/tyłu, możesz skorygować lot, poprzez wciśnięcie prawego przcisku dostrajającego w góre, bądź w dół. Przesuń prawą gałkę w lewo bądź w prawo, aby quad-copter poleciał w lewo / prawo Kiedy helikopter leci w lewo/prawo, możesz skorygować lot, poprzez wciśnięcie prawego przcisku dostrajającego w lewo bądź w prawo. Przesuń lewą gałkę w lewo lub w prawo, aby quad-copter skręcił w lewo lub prawo. Kiedy helikopter wpada w obracanie/rotacje, możesz skorygować lot, poprzez wciśnięcie lewego przcisku dostrajającego w lewo bądź w prawo.

6 ILUSTRACJE UKAZUJĄCE STEROWANIE QUAD-COPTEREM (TRYB 1 - ZDEFINIOWANY PRZY STARCIE) KIERUNEK DZIAŁANIA TRYB 2 Przesuń lewą gałkę pilota w górę bądź w dół, aby quad-copter poleciał w górę albo w dół. DOSTRAJANIE Przesuń prawą gałkę kierunkową w górę bądź w dół,aby quad-copter poleciał do przodu/ bądź do tyłu. Kiedy helikopter leci do przodu/tyłu, możesz skorygować lot, poprzez wciśnięcie prawego przcisku dostrajającego w góre, bądź w dół. Przesuń lewą gałkę w lewo bądź w prawo, aby quad-copter poleciał w lewo / prawo Kiedy helikopter leci w lewo/prawo, możesz skorygować lot, poprzez wciśnięcie lewego przcisku dostrajającego w lewo bądź w prawo. Przesuń prawą gałkę w lewo lub w prawo, aby quad-copter skręcił w lewo lub prawo. Kiedy helikopter wpada w obracanie/rotacje, możesz skorygować lot, poprzez wciśnięcie praw przcisku dostrajającego w lewo bądź w prawo.

KONTROLA LOTU Niskie obroty: Wciśnij przycisk wysokich/niskich obrotów jednorazowo, kontroler wyda jednorazowe brzęczenie Wysokie obroty: Wciśnij przycisk wysokich/niskich obrotów ponownie, kontroler

7 KONTROLA LOTU Niskie obroty: Wciśnij przycisk wysokich/niskich obrotów jednorazowo, kontroler wyda jednorazowe brzęczenie Wysokie obroty: Wciśnij przycisk wysokich/niskich obrotów ponownie, kontroler wyda podwójne brzęczenie LOT 3D - INSTRUKCJA Kiedy jesteś już zaznajomiony z podstawowymi możliwościami quad-coptera, możesz spróbować niesamowitych i wyczynowych operacji 4 osiowym żyroskopem. Na początku, musisz wylecieć na wysokość powyżej 3 metrów, następnie wciśnij LOT 3D-prawy przycisk u góry transmitera, następnie wciśnij prawy ster (w dowolnym kierunku). Wtedy możesz robić 360 stopnione akrobacje w każdym kierunku i z sukcesem wykonywać niesamowite akrobacje. 2. Używając 6 osiowego żyroskopu, quad copter przyniesie Ci jeszcze więcej zabawy! Wyrzuć quad-copter w powietrze bądź wciśnij do góry dźwignie przepustnicy, kiedy maszyna się kołysze. Quad-copter może unosić się na niebie bez zakłóceń.

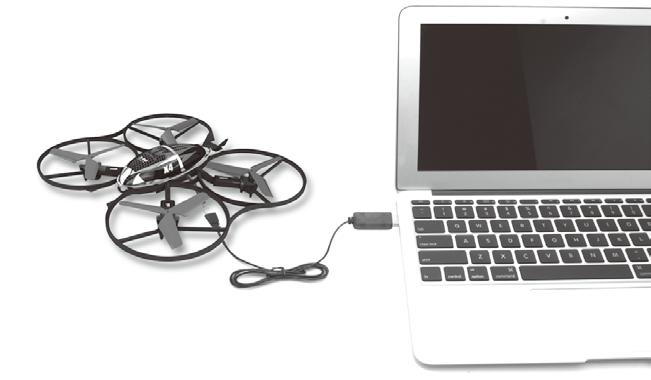

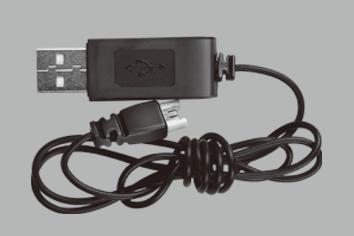

Ładowanie akumulatora Ładowanie baterii Podłącz jedną końcówke kabla ładującego do quad-coptera, następnie drugą do wejścia zasilania USB w komputerze (Bądź poprzez adapter ładowania do gniazdka

8 Ładowanie akumulatora Ładowanie baterii Podłącz jedną końcówke kabla ładującego do quad-coptera, następnie drugą do wejścia zasilania USB w komputerze (Bądź poprzez adapter ładowania do gniazdka ściennego), aby naładować baterię. Podczas ładowania, będzie paliła się czerwonalampka LED. Kiedy quad-copter będzie w pełni naładowany, czerwona dioda zgaśnie. Uwaga 1. Używając kopmutera komputera do ładniwa, pamiętaj o odłączeniu kabla zasilającego quad-copter, przed wyłączeniem komputera. 2. Zwróć uwagę na odpowiednie połączenie baterii i kabla USB, aby było zgodne z polaryzacją. Upewnj się, że polaryzacja nie będzie odwrócona. Ładowanie przez 60 minut - pozwoli na lot przez 6-7 minut! UWAGI PRZY ŁADOWANIU 1. Przy ładowaniu, upewnij się że produkt będzie w suchym i wentylowanym miejscu, z dala od źródeł ciepła i łatwo wybuchowych materiałów. 2.Przy ładowaniu wyjmij baterię z quad-coptera. Cały proces ładowania powinien być pod nadzorem osoby dorosłej. 3. Nie ładuj baterii od razu po zakończeniu lotu, daj czas na ostygnięcie. Nie odczekanie może spowodować skrócenie żywotności baterii. 4. Podczas ładowania nie zalecane jest rzucanie bądź wstrząsanie baterią. Może to spodowować skrócenie żywotności baterii oraz jest niebezpieczne. 5. Aby zachować wymogi bezpieczeństwa, upewnij się, że korzystasz z oryginalnego kabla USB. Kiedy bateria traci swoją moc, spowalnia swoje działanie, wymień ją na nową. 6. Kiedy bateria się w pełni naładuje i nie zostanie odłączona od ładowarki, może się ona rozładować automatycznie. KONSERWACJA I NAPRAWA 1. Bateria powinna być zostawiona w suchym i wentylowanym pomieszczeniu, w temperaturze około stopni. 2. Aby przedłużyć żywotność baterii, unikaj powtórek z ładowania, zbędnego ładowania oraz przeładowywania. 3. Kiedy bateria ma pozostać przez dłuższy czas bez użytku, wpierw naładuj baterie. Następnie po pewnym czasie naładuj ją tak do 50-60%. 4. Kiedy bateria nie będzie użytkowana dłużej niż przez miesiąc, rekomendowane jest, sprawdzanie napięcia baterii, każdego miesiąca. Upewniaj się że napięcie nie jest niższe niż 3V.

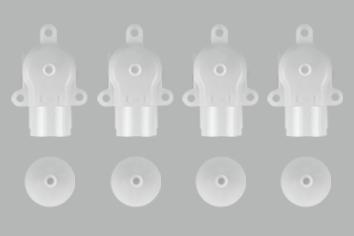

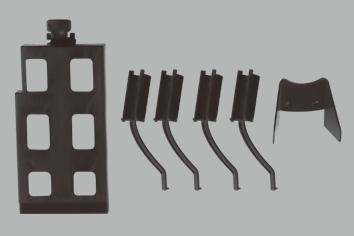

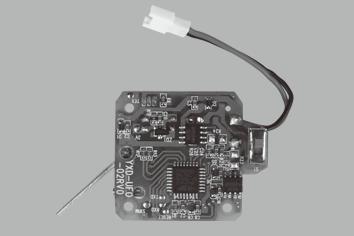

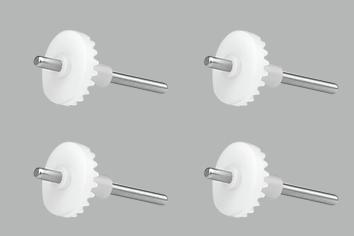

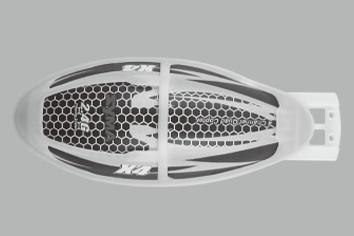

9 POWÓD BRAK ODPOWIEDZI ZE STRONY HELIKOPTERA REKACJE HELIKOPTERA JEST NIE ZROZUMIAŁA. BEZ TOKU HELIKOPTER NIE JEST W STANIE SIĘ UNOSIĆ I SIĘ PRZECHYLA. 1. KODOWANIE NIE PRZEBIEGŁO POMYŚLNIE 2. SŁABA BATERIA W HELIKOPTERZE BĄDŹ PILOCIE 1. SŁABA BATERIA W PILOCIE 2. ANTENA SIĘ ODKRĘCIŁA 1. HELIKOPTER NIE SPOCZYWA W POZIOMIE, PODCZAS KODOWANIA. 2. KLUCZ TRYMERU W PILOCIE JEST NIE ZRESETOWANY CZĘŚCI DIAGNOSTYKA 1. WŁĄCZ PILOT, WŁĄCZ QUAD COPTER I POSTAW NA PŁASKIM PODŁOŻU. WCIŚNIJ DŹWIGNIĘ DO NAJWYŻSZEJ POZIOMU, A NASTĘPNIE DO NAJNIŻSZEGO. 2. WYMIEŃ BATERIE W PILOCIE BĄDŹ NAŁADUJ QUAD COPTER 1. WYMIEŃ BATERIE W PILOCIE 2. WKRĘĆ ANTENE POPRAWNIE 1. PONOWNIE ZADEKODUJ 2. ZRESETUJ KLUCZ TRYMERA STR PRZEPROWADŹ KALIBRACJĘ

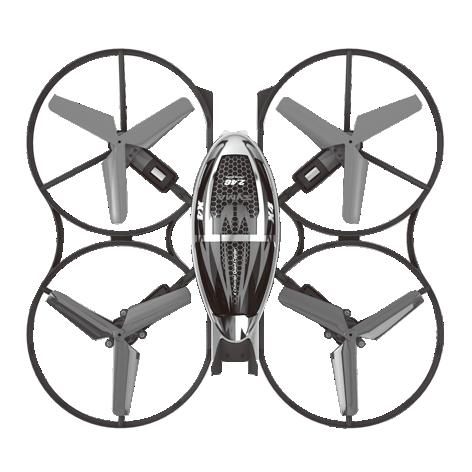

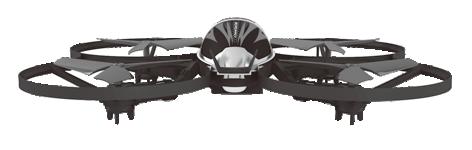

GŁÓWNE PARAMETRY Warunki Gwarancji: 1. Produkt objęty jest 24 miesięczną gwarancją liczoną od daty zakupu. 2. Gwarancji nie podelgają uszkodzenia z winy użytkownika np.

Produkt należy dostarczyć we własnym zakresie do punku zakupu w celu reklamacji. 5.

11 GŁÓWNE PARAMETRY Warunki Gwarancji: 1. Produkt objęty jest 24 miesięczną gwarancją liczoną od daty zakupu. 2. Gwarancji nie podelgają uszkodzenia z winy użytkownika np. wynikłe z uderzeń produktem lub nieprawidłowym użytkowaniem. 3. Gwarancji nie podlegają części zużywalne takie jak: bateria, zębatki itp. 4. Produkt należy dostarczyć we własnym zakresie do punku zakupu w celu reklamacji. 5. W przypadku błędnej reklamacji koszty ekspertyzy oraz inne koszty związane z obsługą reklmacji np wysyłka ponosi klient. 6. Klient informowany jest do 14 dni od momentu dostarczenia reklamacji o jej statusie i czasie naprawy. 7. Do każdej reklamacji należy dołączyć opis usterki lub formularz, jeśli sprzedawca tego wymaga. Dystrybucja: Jedynym oficjalnym dystrybutorem marki Syma na terenie polski jest firma ZUH Kontext s.c
