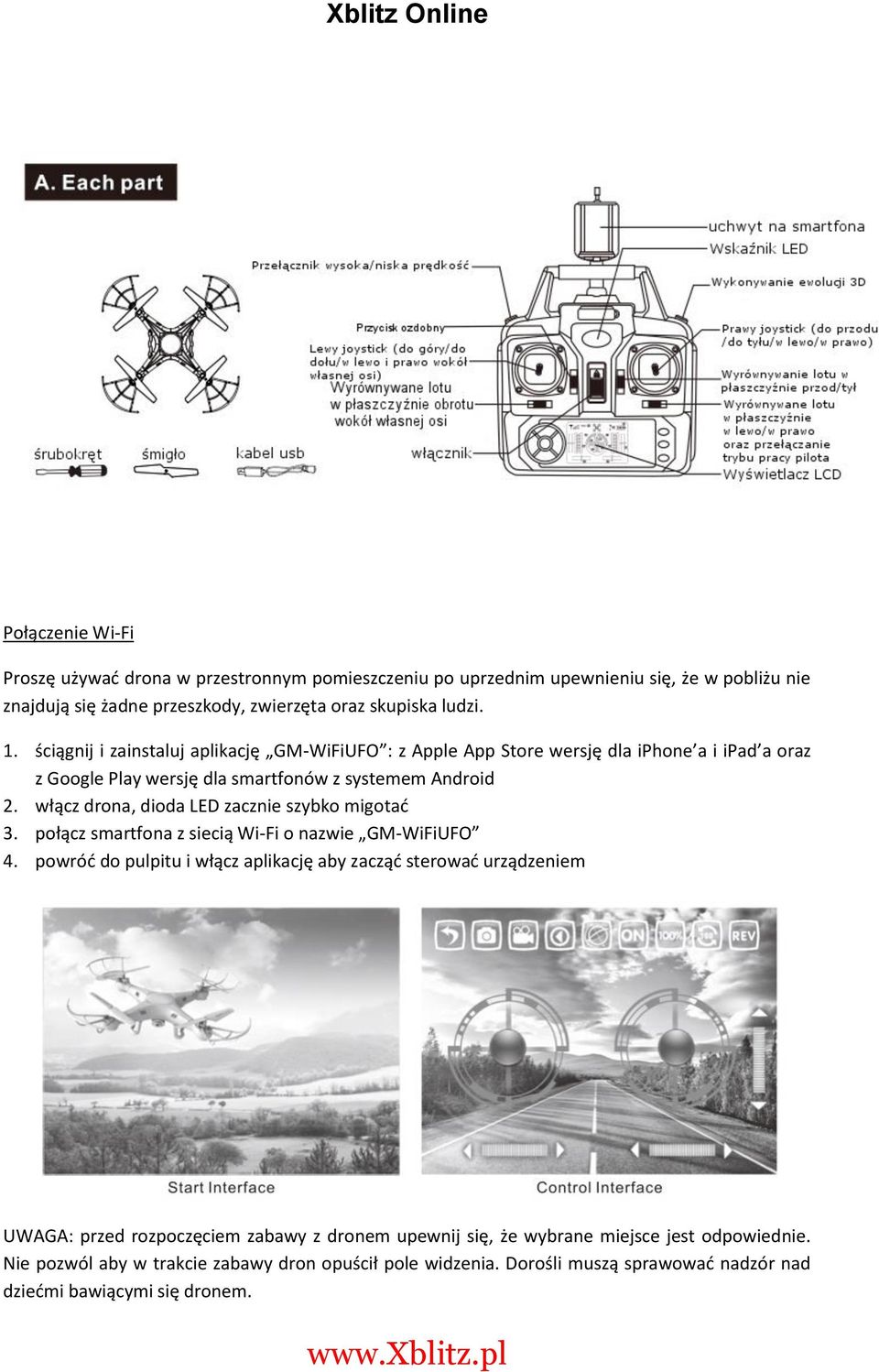

2 Połączenie Wi-Fi Proszę używać drona w przestronnym pomieszczeniu po uprzednim upewnieniu się, że w pobliżu nie znajdują się żadne przeszkody, zwierzęta oraz skupiska ludzi. 1. ściągnij i zainstaluj aplikację GM-WiFiUFO : z Apple App Store wersję dla iphone a i ipad a oraz z Google Play wersję dla smartfonów z systemem Android 2. włącz drona, dioda LED zacznie szybko migotać 3. połącz smartfona z siecią Wi-Fi o nazwie GM-WiFiUFO 4. powróć do pulpitu i włącz aplikację aby zacząć sterować urządzeniem UWAGA: przed rozpoczęciem zabawy z dronem upewnij się, że wybrane miejsce jest odpowiednie. Nie pozwól aby w trakcie zabawy dron opuścił pole widzenia. Dorośli muszą sprawować nadzór nad dziećmi bawiącymi się dronem.

3 Opis interfejsu aplikacji do sterowania dronem 1 przycisk wstecz 2 robienie zdjęcia 3 nagrywanie video 4 sprawdzanie zdjęć i nagrań video 5 sterowanie przy użyciu czujnika grawitacji (żyroskopu) 6 włącznik ON/OFF 7 wybór prędkości 8 obrót o 360 stopni 9 odwrócony ekran 10/11 wyrównywanie lotu w płaszczyźnie do przodu/do tyłu 12/13 wyrównywane lotu w płaszczyźnie w lewo/w prawo 14/15 Wyrównywane lotu w płaszczyźnie w lewo/w prawo wokół własnej osi 16 kontrola prędkości 17/18 kontrola skrętu w lewo/prawo wokół własnej osi

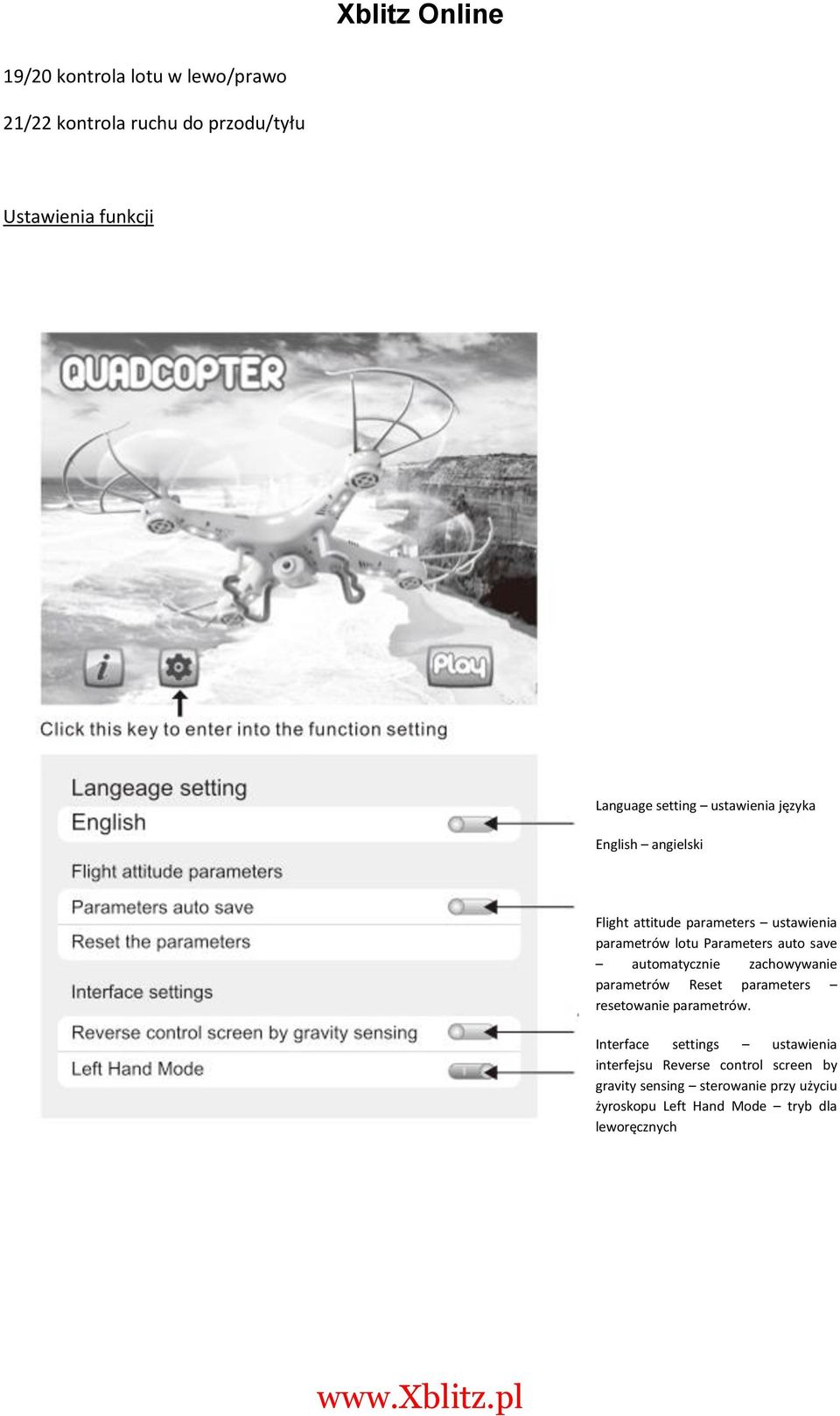

4 19/20 kontrola lotu w lewo/prawo 21/22 kontrola ruchu do przodu/tyłu Ustawienia funkcji Language setting ustawienia języka English angielski Flight attitude parameters ustawienia parametrów lotu Parameters auto save automatycznie zachowywanie parametrów Reset parameters resetowanie parametrów. Interface settings ustawienia interfejsu Reverse control screen by gravity sensing sterowanie przy użyciu żyroskopu Left Hand Mode tryb dla leworęcznych

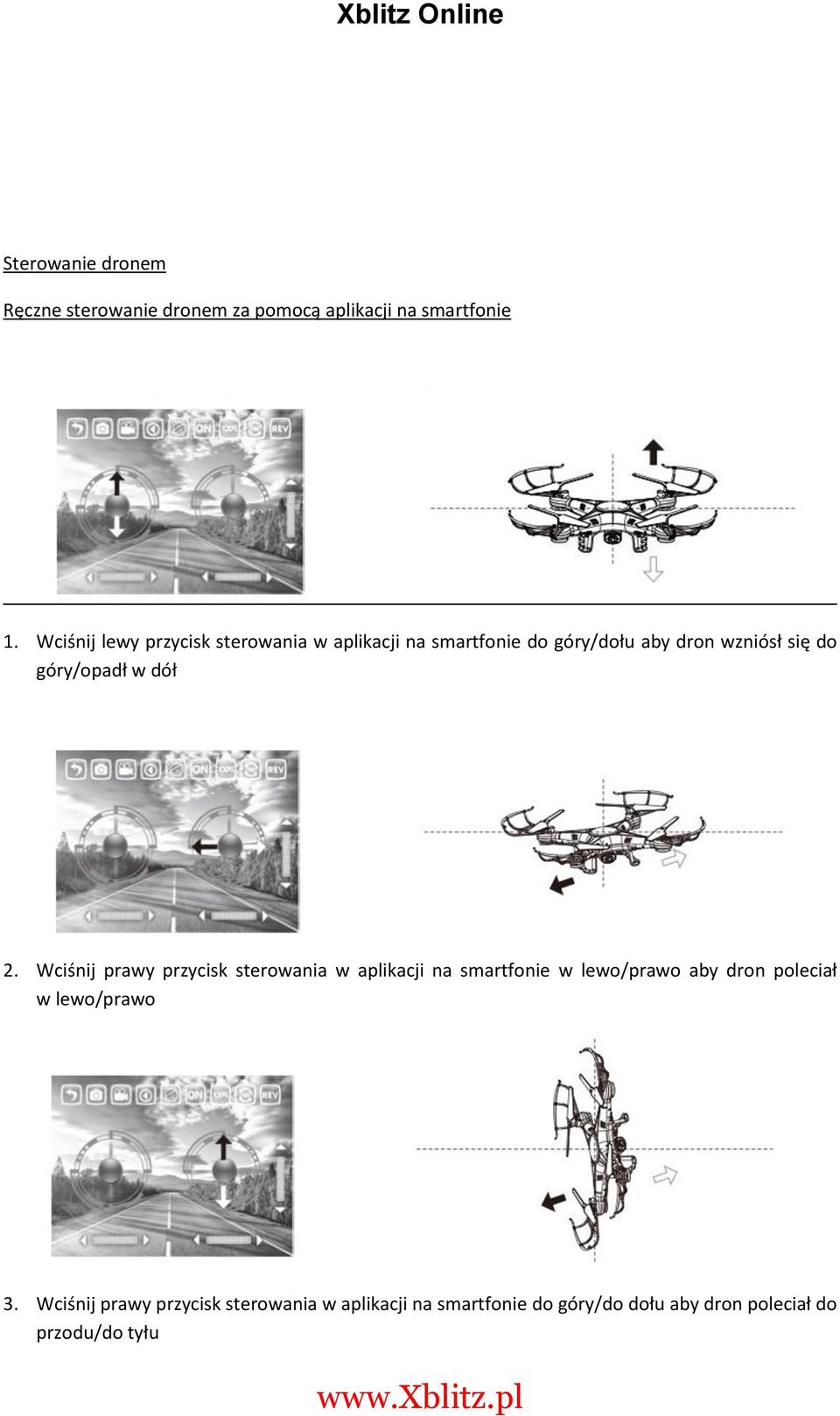

5 Sterowanie dronem Ręczne sterowanie dronem za pomocą aplikacji na smartfonie 1. Wciśnij lewy przycisk sterowania w aplikacji na smartfonie do góry/dołu aby dron wzniósł się do góry/opadł w dół 2. Wciśnij prawy przycisk sterowania w aplikacji na smartfonie w lewo/prawo aby dron poleciał w lewo/prawo 3. Wciśnij prawy przycisk sterowania w aplikacji na smartfonie do góry/do dołu aby dron poleciał do przodu/do tyłu

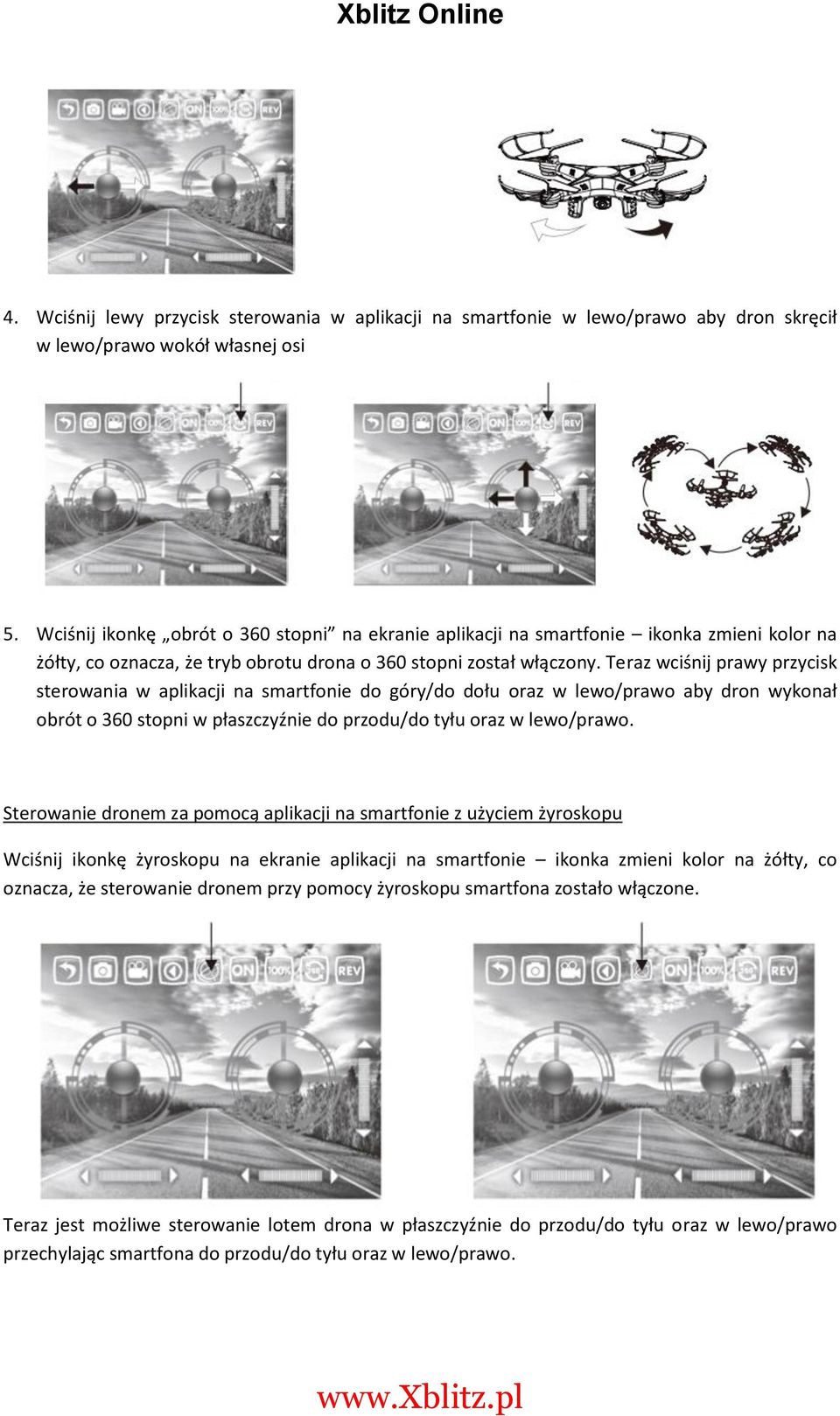

6 4. Wciśnij lewy przycisk sterowania w aplikacji na smartfonie w lewo/prawo aby dron skręcił w lewo/prawo wokół własnej osi 5. Wciśnij ikonkę obrót o 360 stopni na ekranie aplikacji na smartfonie ikonka zmieni kolor na żółty, co oznacza, że tryb obrotu drona o 360 stopni został włączony. Teraz wciśnij prawy przycisk sterowania w aplikacji na smartfonie do góry/do dołu oraz w lewo/prawo aby dron wykonał obrót o 360 stopni w płaszczyźnie do przodu/do tyłu oraz w lewo/prawo. Sterowanie dronem za pomocą aplikacji na smartfonie z użyciem żyroskopu Wciśnij ikonkę żyroskopu na ekranie aplikacji na smartfonie ikonka zmieni kolor na żółty, co oznacza, że sterowanie dronem przy pomocy żyroskopu smartfona zostało włączone. Teraz jest możliwe sterowanie lotem drona w płaszczyźnie do przodu/do tyłu oraz w lewo/prawo przechylając smartfona do przodu/do tyłu oraz w lewo/prawo.

7 1. Wciśnij lewy przycisk sterowania w aplikacji na smartfonie do góry/dołu aby dron wzniósł się do góry/opadł w dół 2. Przechyl smartfona w lewo/prawo aby dron poleciał w lewo/prawo 3. Przechyl smartfona do przodu/do tyłu aby dron poleciał do przodu/do tyłu

8 4. Wciśnij lewy przycisk sterowania w aplikacji na smartfonie w lewo/prawo aby dron skręcił w lewo/prawo wokół własnej osi UWAGA: (1) Jeśli nie możesz znaleźć sieci Wi-Fi drona, wyłącz moduł Wi-Fi w smartfonie, po czym włącz go ponownie i połącz się z siecią Wi-Fi drona. (2) Jeśli zachodzi potrzeba wymiany/naładowania baterii, należy wyłączyć aplikację do sterowania dronem, po czym po wymianie baterii ponownie połączyć się z siecią Wi-Fi drona i ponownie uruchomić aplikację do sterowania dronem. (3) Maksymalny dystans kontroli nad dronem via Wi-Fi wynosi 25 metrów nie należy przeprowadzać lotów dronem na większym dystansie. (4) Jeśli przestrzeń lotu drona jest wolna od jakichkolwiek zakłóceń sygnału Wi-Fi, maksymalny dystans kontroli nad dronem via Wi-Fi wynosi 50 metrów. Przygotowania do lotu Strona 6 (1) Włóż baterie typu AA do pilota. (2) Postaw drona na równej powierzchni. (3) Upewnij się, że utrzymujesz odstęp przynajmniej jednego metra od tylnego śmigła drona. (4) Upewnij się, że miejsce w którym kierujesz dronem jest wolne od skupisk ludzi, zwierząt oraz innych przeszkód. (5) Włącz zasilanie pilota dioda sygnalizacyjna na pilocie zacznie migotać. Połącz pilota z dronem. Kiedy usłyszysz potrójny dźwięk oznacza to, że synchronizowanie pracy pilota i drona zostało zakończone. Teraz możliwe jest sterowanie dronem za pomocą pilota. Środki bezpieczeństwa przy sterowaniu dronem Zasięg sterowania dronem: zasięg kontrolowanego lotu drona wynosi 80 metrów. Jeśli przekroczysz ten dystans grozi to utratą kontroli nad dronem.

9 UWAGA: latanie dronem przy silnym wietrze grozi przekroczeniem powyższego dystansu i grozi utratą kontroli nad dronem. Czas lotu: czas lotu wynosi ok. 6-8 minut (w przypadku zbyt niskiego poziomu naładowania baterii należy niezwłocznie wymienić lub naładować baterie drona). Należy dokładnie zapoznać się z niniejszą instrukcją aby mieć pewność odpowiedniego obchodzenia się z dronem. Niezwłocznie zwolnij przycisk przyspieszenia kiedy dron wzniesie się na dużą wysokość, w przeciwnym razie dron może nagle spaść z dużej wysokości i w rezultacie ulec uszkodzeniu lub zniszczeniu. W czasie lotu dron powinien być utrzymywany co najmniej jeden metr nad ziemią. Unikaj latania dronem w miejscu z dużą ilością przeszkód, tak aby zminimalizować ryzyko uszkodzenia lub zniszczenia drona. Instalacja baterii Otwórz pokrywę baterii na tylnej ściance pilota i zamontuj cztery baterie alkaliczne typu AA zgodnie z polaryzacją. Nie używaj jednocześnie starych i nowych baterii. Nie używaj jednocześnie różnych typów baterii. Parowanie drona z pilotem Wciśnij lewy joystick wyłączonego pilota maksymalnie do dołu. Następnie zamontuj baterię drona i uruchom go. Następnie włącz pilota aby dopasować częstotliwość pracy drona i pilota. Kiedy usłyszysz podwójny dźwięk i diody LED drona i pilota zaświecą jasnym światłem oznacza to, że parowanie zostało zakończone sukcesem (jeśli lewy joystick pilota nie zostanie wciśnięty do dołu na początku procesu parowania, może on zakończyć się niepowodzeniem). Po sparowaniu urządzeń możesz zacząć kierować dronem przy pomocy pilota. Tryby pracy pilota i instrukcje dotyczące kierowania dronem Pilot posiada dwa tryby pracy: MODE 1 i MODE 2, które mogą być stosowane w zależności od preferencji użytkownika. Aby zmienić tryb pracy pilota na MODE 1 lub MODE 2, wciśnij i przytrzymaj przycisk przełączania trybu pracy pilota a następnie wciśnij włącznik pilota. Tryb pracy MODE 1 Wciśnij lewy joystick do góry/do dołu aby dron uniósł się w powietrze/wylądował. Wciśnij prawy joystick do góry/do dołu aby dron poleciał do przodu/do tyłu.

10 Wciśnij lewy joystick w lewo/w prawo aby dron skręcił w lewo/w prawo wokół własnej osi. Wciśnij prawy joystick w lewo/w prawo aby dron poleciał w lewo/w prawo. Korekta lotu drona Jeśli w czasie unoszenia się w powietrzu dron samoczynnie porusza się w płaszczyźnie do przodu/do tyłu, należy skorygować jego lot przy pomocy przycisku wyrównywania lotu w płaszczyźnie do przodu/do tyłu. Jeśli w czasie unoszenia się w powietrzu dron samoczynnie porusza się w płaszczyźnie w lewo/w prawo, należy skorygować jego lot przy pomocy przycisku wyrównywania lotu w płaszczyźnie w lewo/w prawo. Jeśli w czasie unoszenia się w powietrzu dron samoczynnie porusza się w płaszczyźnie obrotu wokół własnej osi, należy skorygować jego lot przy pomocy przycisku wyrównywania lotu w płaszczyźnie obrotu wokół własnej osi. Tryb pracy MODE 2 Wciśnij lewy joystick do góry/do dołu aby dron uniósł się w powietrze/wylądował. Wciśnij prawy joystick do góry/do dołu aby dron poleciał do przodu/do tyłu. Wciśnij prawy joystick w lewo/w prawo aby dron skręcił w lewo/w prawo wokół własnej osi. Wciśnij lewy joystick w lewo/w prawo aby dron poleciał w lewo/w prawo. Korekta lotu drona Jeśli w czasie unoszenia się w powietrzu dron samoczynnie porusza się w płaszczyźnie do przodu/do tyłu, należy skorygować jego lot przy pomocy przycisku wyrównywania lotu w płaszczyźnie do przodu/do tyłu. Jeśli w czasie unoszenia się w powietrzu dron samoczynnie porusza się w płaszczyźnie w lewo/w prawo, należy skorygować jego lot przy pomocy przycisku wyrównywania lotu w płaszczyźnie obrotu wokół własnej osi. Jeśli w czasie unoszenia się w powietrzu dron samoczynnie porusza się w płaszczyźnie obrotu wokół własnej osi, należy skorygować jego lot przy pomocy przycisku wyrównywania lotu w płaszczyźnie w lewo/w prawo.

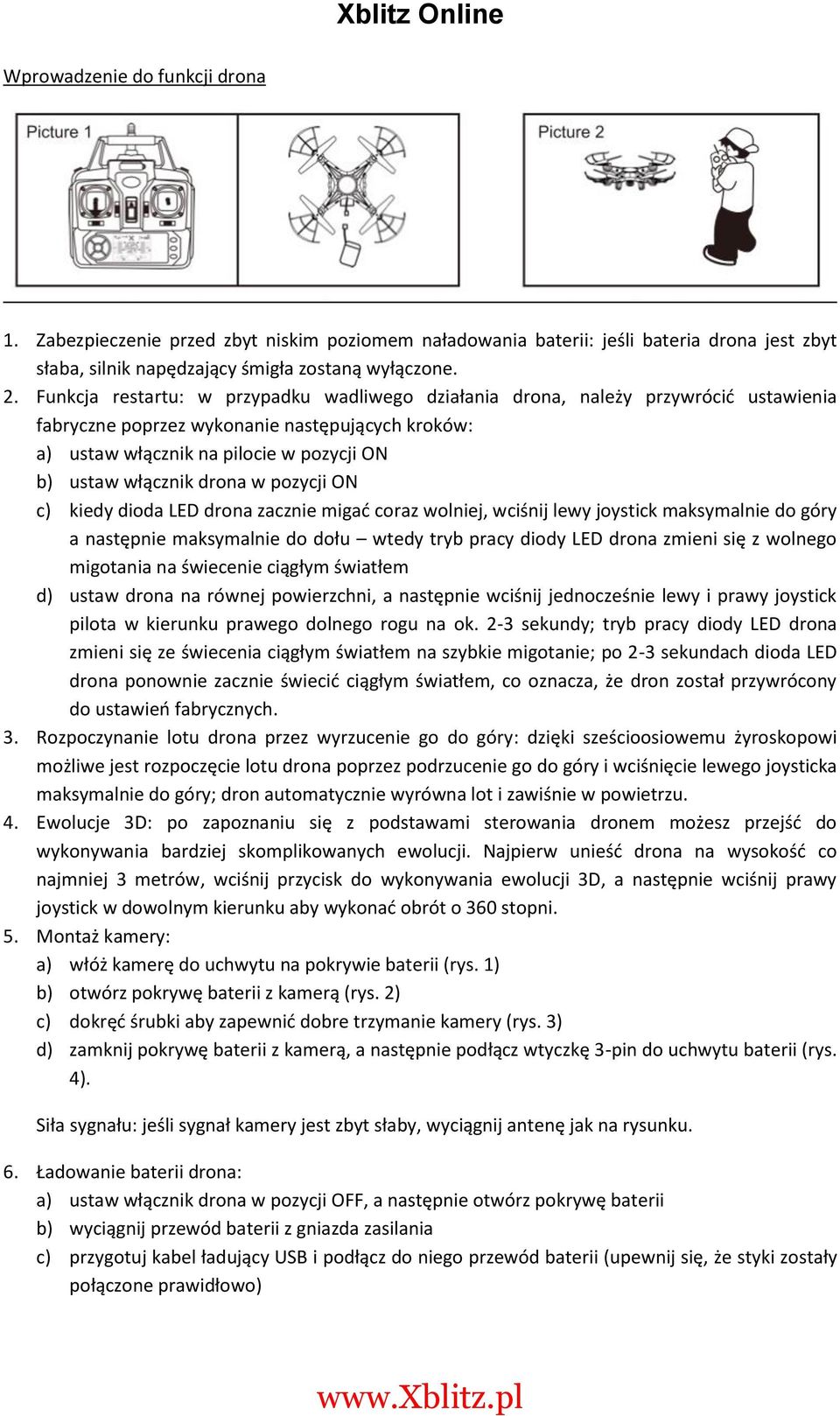

11 Wprowadzenie do funkcji drona 1. Zabezpieczenie przed zbyt niskim poziomem naładowania baterii: jeśli bateria drona jest zbyt słaba, silnik napędzający śmigła zostaną wyłączone. 2. Funkcja restartu: w przypadku wadliwego działania drona, należy przywrócić ustawienia fabryczne poprzez wykonanie następujących kroków: a) ustaw włącznik na pilocie w pozycji ON b) ustaw włącznik drona w pozycji ON c) kiedy dioda LED drona zacznie migać coraz wolniej, wciśnij lewy joystick maksymalnie do góry a następnie maksymalnie do dołu wtedy tryb pracy diody LED drona zmieni się z wolnego migotania na świecenie ciągłym światłem d) ustaw drona na równej powierzchni, a następnie wciśnij jednocześnie lewy i prawy joystick pilota w kierunku prawego dolnego rogu na ok. 2-3 sekundy; tryb pracy diody LED drona zmieni się ze świecenia ciągłym światłem na szybkie migotanie; po 2-3 sekundach dioda LED drona ponownie zacznie świecić ciągłym światłem, co oznacza, że dron został przywrócony do ustawień fabrycznych. 3. Rozpoczynanie lotu drona przez wyrzucenie go do góry: dzięki sześcioosiowemu żyroskopowi możliwe jest rozpoczęcie lotu drona poprzez podrzucenie go do góry i wciśnięcie lewego joysticka maksymalnie do góry; dron automatycznie wyrówna lot i zawiśnie w powietrzu. 4. Ewolucje 3D: po zapoznaniu się z podstawami sterowania dronem możesz przejść do wykonywania bardziej skomplikowanych ewolucji. Najpierw unieść drona na wysokość co najmniej 3 metrów, wciśnij przycisk do wykonywania ewolucji 3D, a następnie wciśnij prawy joystick w dowolnym kierunku aby wykonać obrót o 360 stopni. 5. Montaż kamery: a) włóż kamerę do uchwytu na pokrywie baterii (rys. 1) b) otwórz pokrywę baterii z kamerą (rys. 2) c) dokręć śrubki aby zapewnić dobre trzymanie kamery (rys. 3) d) zamknij pokrywę baterii z kamerą, a następnie podłącz wtyczkę 3-pin do uchwytu baterii (rys. 4). Siła sygnału: jeśli sygnał kamery jest zbyt słaby, wyciągnij antenę jak na rysunku. 6. Ładowanie baterii drona: a) ustaw włącznik drona w pozycji OFF, a następnie otwórz pokrywę baterii b) wyciągnij przewód baterii z gniazda zasilania c) przygotuj kabel ładujący USB i podłącz do niego przewód baterii (upewnij się, że styki zostały połączone prawidłowo)

12 7. Korekta działania drona: jeśli dron zostanie uderzony lub nie można wyrównać jego lotu, jego działanie musi zostać skorygowane poprzez wykonanie następujących kroków: a) po zakończeniu synchronizacji sygnału, ustaw prędkość w najwyższej pozycji a następnie wciśnij obydwa joysticki w kierunku prawego dolnego rogu; jeśli usłyszysz podwójny sygnał a dioda LED będzie migotać czerwonym światłem oznacza to, że korekta działania drona została zakończona sukcesem b) w czasie wykonywania korekty działania drona, musi on znajdować się na płaskiej powierzchni Części zapasowe Obudowa Podstawa (spód obudowy) Śmigła główne Osłony ochronne Płozy lądownicze Uchwyt silnika Klosze świateł Silnik A/B Światła Płyta odbiornika Bateria Kabel ładujący USB Kamera Pilot zdalnego sterowania

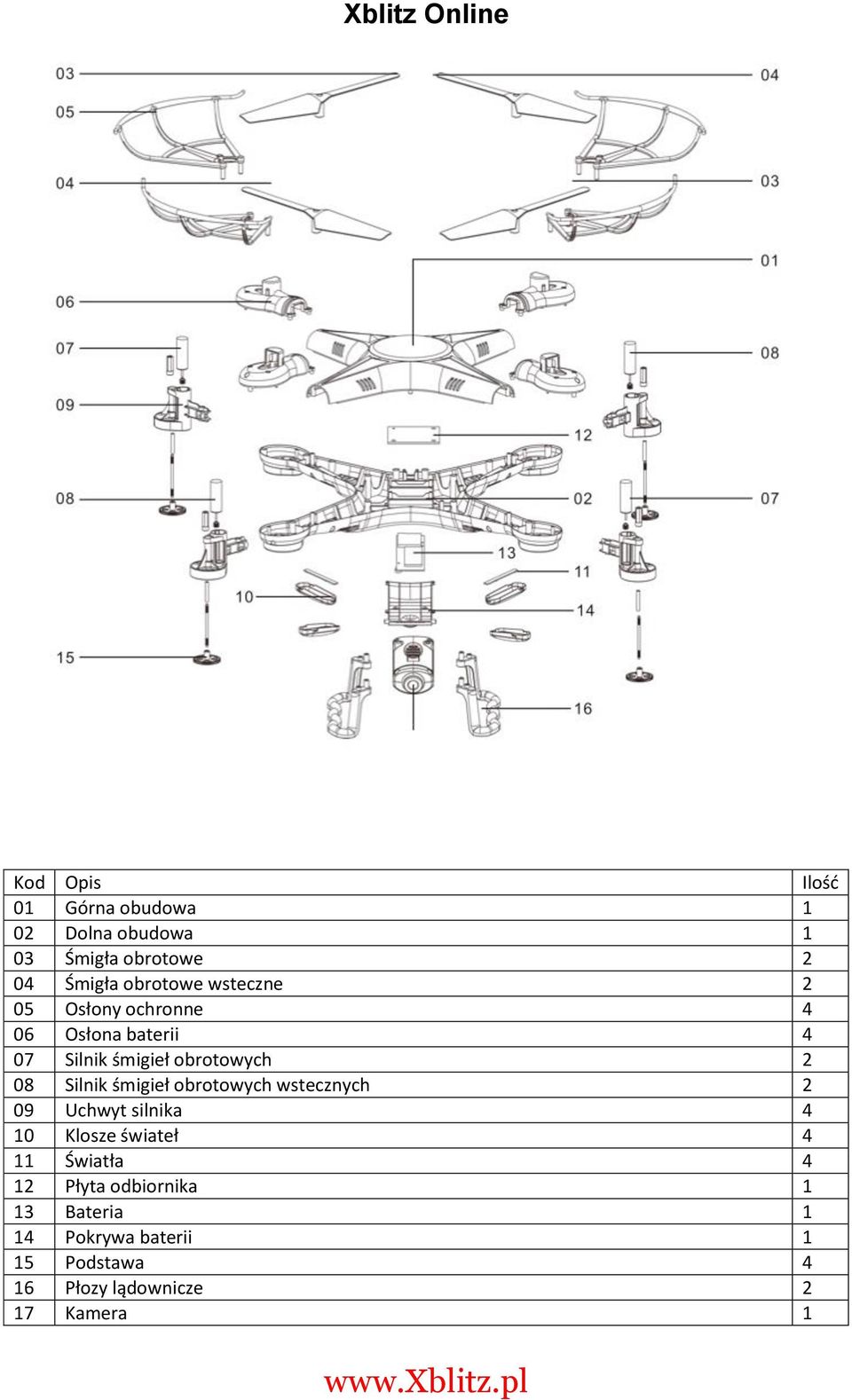

13 Kod Opis Ilość 01 Górna obudowa 1 02 Dolna obudowa 1 03 Śmigła obrotowe 2 04 Śmigła obrotowe wsteczne 2 05 Osłony ochronne 4 06 Osłona baterii 4 07 Silnik śmigieł obrotowych 2 08 Silnik śmigieł obrotowych wstecznych 2 09 Uchwyt silnika 4 10 Klosze świateł 4 11 Światła 4 12 Płyta odbiornika 1 13 Bateria 1 14 Pokrywa baterii 1 15 Podstawa 4 16 Płozy lądownicze 2 17 Kamera 1

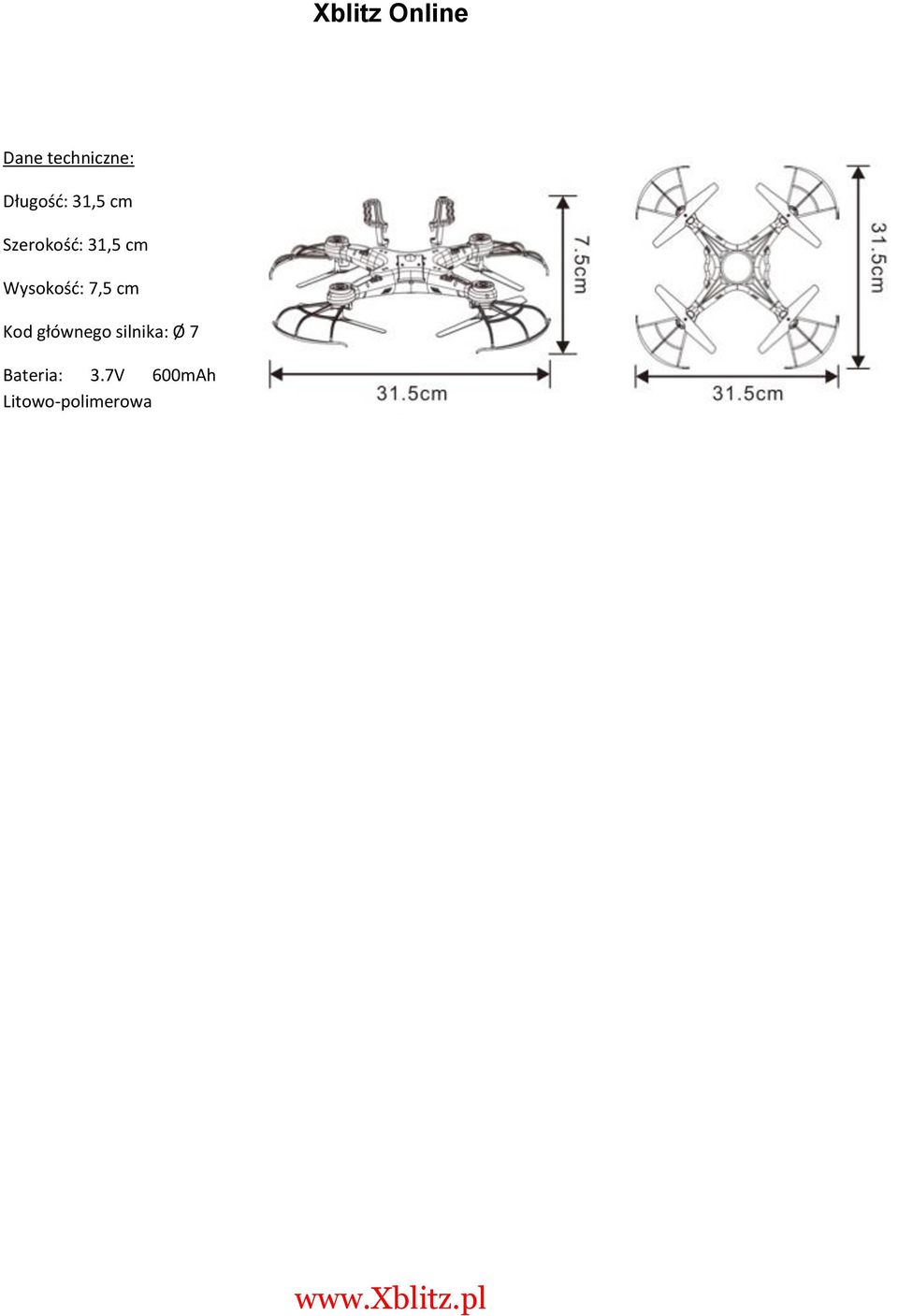

14 Dane techniczne: Długość: 31,5 cm Szerokość: 31,5 cm Wysokość: 7,5 cm Kod głównego silnika: Ø 7 Bateria: 3.7V 600mAh Litowo-polimerowa
