Elementy rozszerzające zestaw:

Transkrypt

1 Standardowe akcesoria Ładowarka + balanser Bateria litowa 7.4V 2600mAh Śmigła Osłony na śmigła Zawartość zestawu L.p. Element Ilość 1 Instrukcja użytkownika 1 2 Model 1 3 Ładowarka + balancera 1 4 Bateria litowa 7.4V 2600mAh 1 5 Śmigła 4 6 Nadajnik 1 7 Osłony na śmigła 4 Elementy rozszerzające zestaw: Numer Q393-A Q393-E Opis zestawu Kamera 5.8GHz 1 szt., Wyświetlacz 5.8GHz 1 szt., instrukcja kamery 5.8GHz 1szt, przewód USB do monitora 5.8GHz 1 szt. Czytnik kart 1 szt., karta 4GB 1 szt. Kamera WiFi 1szt, czytnik kart 1 szt., karta pamięci 4GB 1 szt. Q393C Kamera 720P 1szt, czytnik kart 1szt, karta pamięci 4GB 1 szt.

2 Uwaga Treść instrukcji, gwarancji oraz pozostałych dokumentów wchodzących w skład zestawu może być zmieniana przez producenta. Najnowszą wersję dokumentacji można znaleźć pod adresem: Ostrzeżenia Przed pierwszym lotem zapoznaj się z treścią CAŁEJ instrukcji. Niewłaściwe użytkowanie drona może doprowadzić do uszkodzenia drona, innych przedmiotów oraz zdrowia ludzkiego. Niniejszy produkt jest specjalistycznym modelem hobbistycznym. Musi być użytkowany z uwagą i zdrowym rozsądkiem i wymaga posiadania podstawowych umiejętności mechanicznych. Nieużytkowanie drona w sposób bezpieczny i odpowiedzialny może doprowadzić do jego uszkodzenia lub innych przedmiotów. Produkt ten nie jest przeznaczony do użytkowania przez dzieci bez bezpośredniego nadzoru osób dorosłych. Niniejsza instrukcja obsługi zawiera wskazówki bezpieczeństwa, użytkowania i obsługi drona. Wymagane jest przeczytanie i stosowanie się do instrukcji i ostrzeżeń zawartych w niniejszym podręczniku, przed montażem, ustawianiem lub użytkowaniem, aby obsługiwać drona poprawnie i uniknąć uszkodzenia lub poważnych obrażeń. Środki bezpieczeństwa 1. Sprzęt przeznaczony jest dla dzieci powyżej 14 roku życia. To nie jest zabawka! 2. Zawsze lataj swoim dronem na otwartej przestrzeni, z dala od ludzi, samochodów oraz wszelkich rzeczy, które mogą ulec uszkodzeniu. 3. Zachowaj szczególną ostrożność podczas korzystania z drona oraz wszelkich elementów wchodzących w skład zestawu. 4. Zawsze przetrzymuj małe elementy, części elektroniczne oraz chemie modelarską w miejscach niedostępnych dla małych dzieci. 5. Trzymaj drona oraz wszystkie elementy zestawu z dala od wody. Może ona negatywnie wpłynąć na działanie zestawu, a w skrajnych przypadkach doprowadzić do pożaru. 6. Nie wkładaj jakichkolwiek części składowych do ust. Niestosowanie się do tego zalecenia może doprowadzić do trwałego uszczerbku na zdrowiu lub śmierci. 7. Nigdy nie korzystaj z drona z rozładowanymi bateriami w nadajniku. Wprowadzenie Serdecznie dziękujemy za zakup produktu firmy Weili. Ten czteroosiowy dron może latać na otwartej przestrzeni. Aby jego użytkowanie było łatwiejsze, zapoznaj się z poniższą instrukcją obsługi. Zachowaj ją również na przyszłość w celu regulacji lub wymiany poszczególnych elementów maszyny. Przed swoim pierwszym lotem, poświęć czas na DOKŁADNE przeczytanie instrukcji, która zawiera ważne informacje, które okażą się pomocne przy pierwszym locie.

3 Zawartość zestawu Zawartość opakowania Lista ulepszeń Uwagi Ostrzeżenia Dodatkowe środki bezpieczeństwa Wprowadzenie Spis treści Obsługa pakietu napędowego lipo Przygotowanie do pierwszego lotu Obsługa drona Nomenklatura Start drona Pierwszy lot Instrukcje do pierwszego lotu Akrobacja 3D Tryb łatwego pilotażu (head-less mode) Przycisk automatycznego powrotu Kalibracja drona Przycisk awaryjny Zmiana trybu drążków w nadajniku Telemetria Czas lotu Regulacja kamery Przewodnik rozwiązywania problemów Schemat płytki elektronicznej Parametry drona Spis treści

4 Obsługa pakietu lipo UWAGA UWAGA UWAGA UWAGA UWAGA UWAGA ZAWSZE UŻYWAJ DEDYKOWANEJ ŁADOWARKI ZAWSZE ŁADUJ PAKIETY ZDALA OD OGNIA NIGDY NIE ZOSTAWIAJ ŁADOWANYCH BATERII BEZ NADZORU NIGDY NIE ŁADUJ USZKODZONYC H BATERII NIGDY NIE MODYFIKUJ BATEII NIGDY NIE DOTYKAJ ANI NIE UŻYWAJ GORĄCYCH BATERII Ładowarka zawarta w zestawie została zaprojektowana do prawidłowego oraz bezpiecznego ładowania akumulatorów Li-Po 7.4v 2600mah Uwaga! Wszystkie wskazówki i ostrzeżenia muszą być bezwzględnie przestrzegane. Nieodpowiednia obsługa pakietów Li-Po może doprowadzić do pożaru, uszkodzenia ciała oraz uszkodzenia mienia. Pakiety Li-Po wymagają odpowiedniej troski oraz zachowania szczególnych środków ostrożności. 1. Całą odpowiedzialność wynikająca z niewłaściwego użytkowania zawartej w zestawie baterii ponosi użytkownik. 2. W chwili, gdy zauważysz, że bateria zaczyna puchnąć lub pęcznieć (robić się większa), natychmiast przerwij proces ładowania/użytkowania, odłącz ją od modelu/ładowarki. Dalsze użytkowanie takiej baterii może prowadzić do pożaru. 3. Zawsze przechowuj rozładowany akumulator w suchym pomieszczeniu, w którym panuje temperatura pokojowa. 4. Akumulatory lipo zawsze transportuj lub przechowuj w temperaturach 5-50st C. Nigdy nie przechowuj akumulatora czy też modelu w samochodzie lub miejscu wystawionym bezpośrednio na słońce. Jeżeli przechowywana będzie w gorącym miejscu może to doprowadzić do pożaru. 5. Nigdy nie używaj ładowarek Ni-Cd lub Ni-MH do ładowania akumulatorów typu Li-Po. Ładowanie akumulatora niewłaściwą ładowarką może wywołać pożar skutkujący uszkodzeniem ciała lub mienia. 6. Nigdy nie przekraczaj rekomendowanego prądu ładowania. 7. Nigdy nie zasłaniaj naklejek ostrzegawczych. Ostrzeżenie: Korzystaj tylko z ładowarki dołączonej do zestawu. Nigdy nie używaj zasilacza 12V, gdyż mogą doprowadzić do pożaru i uszkodzenia ciała i mienia. Pamiętaj: Jeśli rozładujesz akumulator Li-Po poniżej 3.7V na ogniwo (7,4V na cały akumulator), może to uszkodzić akumulator, co skutkować będzie brakiem możliwości ponownego naładowania Gdy widzisz, że model traci moc natychmiast wyląduj i naładuj akumulator.

5 Ładowanie akumulatora Instrukcja korzystania z ładowarki: Podłącz do gniazdka ładowarkę z balancerem, a następnie akumulator tak jak jest to pokazane na zdjęciu. Pamiętaj: Korzystaj tylko z dołączonej do zestawu ładowarki firmy WLtoys Pamiętaj: Nigdy nie podłączaj balansera bezpośrednio do gniazdka. Ładowarka nie jest przystosowana do pracy z prądem przemiennym! Przygotowanie do pierwszego lotu 1. Upewnij się, że baterie w aparaturze i akumulator w dronie są naładowane. 2. Gdy podłączysz drona do akumulatora, upewnij się, że drążek gazu na aparaturze znajduje się w środkowym położeniu. Ponadto przy włączaniu aparatury uważaj, aby przypadkiem nie wcisnąć któregoś z przycisków na aparaturze. 3. Upewnij się, że dron jest sparowany z aparaturą, jeśli tak nie jest, sparuj drona z aparaturą. 4. Staraj się latać w miejscach oddalonych od samochodów, ludzi, budynków, zbiorników wodnych oraz słupów wysokiego napięcia.

6 Parowanie drona z aparaturą RC Krok 1 Włóż pakiet lipo w miejsce na niego przeznaczone tak jak jest to pokazane na zdjęciu do usłyszenia dźwięku kliknięcia. W tym momencie diody Led na dronie zaczną migać. Nie ruszaj dronem w tym momencie, ponieważ dron kalibruje żyroskop i musi leżeć na płaskiej powierzchni w bez ruchu. Krok 2 Włącz aparaturę sterującą przesuwając przycisk zasilania do góry. Aparatura wyda sygnał dźwiękowy. Kilka sekund po jego zakończeniu porusz drążkiem gazu do góry i do dołu. W tym momencie powinna zapalić się światła led na dronie. Dron jest gotowy do lotu. Uwaga! Proszę nie włączać trybu kalibracji drona gdy ustawiony jest na nierównym podłożu, ani nie poruszać podstawą. Może to skutkować wydłużonym czasem potrzebnym na kalibrację żyroskopów. Krok 3 Po zakończonym locie należy bezpiecznie wyjąć akumulator LiPo z drona i przechowywać go w suchym i bezpiecznym miejscu. Powinno się tak postępować po każdym skończonym locie, aby uniknąć nieprzewidzianych problemów. OSTRZEŻENIE: Jeśli pakiet LiPo będzie podłączony do drona przez dłuższy okres czasu, może to doprowadzić do nadmiernego rozładowania pakietu, tym samym prowadząc do jego uszkodzenia i w skrajnych przypadkach do pożaru. Krok 4 Wyłącz aparaturę sterującą. Jeśli aparatura nie będzie używana przez dłuższy okres czasu, należy wyjąć z niej baterie AA w celu bezpiecznego przechowywania ich. OSTRZEŻENIE: : Jeśli baterie AA nie zostaną wyjęte z aparatury przez dłuższy okres czasu, może to doprowadzić do wylania się baterii, które może poskutkować uszkodzeniem aparatury, a w skrajnych przypadkach doprowadzić do pożaru.

7 Uruchamianie drona Aby uruchomić silniki, w tym samym momencie przesuń drążek przepustnicy w dolny lewy róg a drążek kierunku w dolny prawy róg. Silniki zaczną się kręcić. Aby wystartować przesuń drążek przepustnicy do góry. Można wykonać także automatyczny start po naciśnięciu przycisku Start na aparaturze. Dron wzniesie się na wysokość 1m. W celu rozbrojenia silników, po wylądowaniu skieruj drążek przepustnicy w prawy dolny róg, a drążek kierunku w dolny lewy róg. Wtedy silniki zatrzymają się.

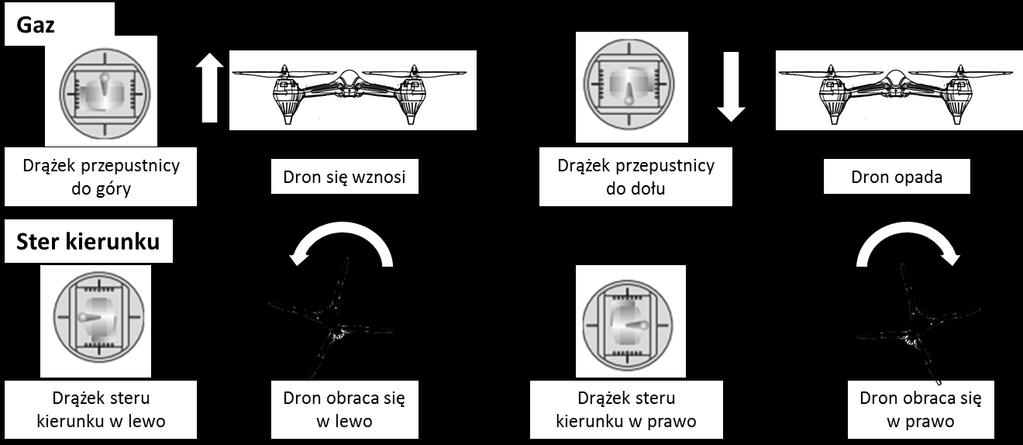

8 Pierwszy lot W momencie kiedy dron jest w powietrzu, drążek gazu nie znajduje się w pozycji zerowej, ale w pozycji 50% (neutralnej). W momencie kiedy wychylisz drążek gaz u powyżej pozycji neutralnej, dron powoli zacznie się wznosić do momentu, kiedy z powrotem drążek gazu nie znajdzie się w pozycji neutralnej. W przypadki kiedy drążek gazu wychylisz poniżej pozycji neutralnej, dron zacznie powili opadać do momentu, kiedy z powrotem drążek gazu nie znajdzie się w pozycji neutralnej Instrukcje dotyczące pilotażu Jeśli nie jesteś jeszcze zaznajomiony z obsługą drona Q393 w powietrzu, poświęć kilka minut, aby zaznajomić się z podstawowymi ruchami drona przed pierwszym lotem.

9 Akrobacje 3D Jeśli opanowałeś w pełni wszystkie podstawowe ruchy drona i czujesz się pewnie w trakcie latania dronem, możesz spróbować czegoś bardziej zaawansowanego obrotów o 360st. Aby wykonać taki obrót wciśnij przycisk w górnym prawym rogu aparatury. Aparatura zacznie wydawać sygnały dźwiękowe, oznacza to, że jesteś w trybie akrobacji 3D. Aby wykonać obrót o 360st przesuń drążkiem ruchu drona w dowolnym kierunku dron wykona jeden obrót w tym kierunku. Po każdym obrocie dron automatycznie stabilizuje swój lot. Jeżeli chcesz wykonać następny obrót 360st wciśnij przycisk akrobacji 3D ponownie. Dron nie wykona akrobacji 3D jeśli jest w trybie łatwego pilotażu, oraz kiedy jest rozładowana/słabo naładowana bateria. Tryb łatwego pilotażu (head-less mode) Kiedy włączony jest tryb łatwego pilotażu dron bez względu na to w którą stronę jest obrócony, zawsze będzie leciał w kierunku wychylenia drążka a jako punkt odniesienia będzie pilot w punkcie centralnym. Tryb łatwego pilotażu można włączyć tylko przed uzbrojeniem drona. Po jego włączeniu nie da się normalnie sterować dronem. Przycisk automatycznego powrotu Wciśnij przycisk łatwego pilotażu, aparatura zacznie wydawać dźwięk, a dron rozpocznie lot powrotny. Kiedy dron rozpocznie automatyczny powrót diody LED umieszczone na jego ramionach zaczną szybko mrugać. Uwaga: W celu poprawnego działania przód drona musi być skierowany w stronę przeciwną do pilota. Podczas manewru powrotu sterowanie nadajnikiem nie może zmienić kierunku lotu. Kalibracja drona Na skutek kolizji lub wymiany płytki sterującej drona może wystąpić niestabilność lotu. Kalibracja może być też wymagania jeżeli od momentu podłączenia baterii do momentu ustawienia drona w pozycji horyzontalnej minie zbyt dużo czasu, lub gdy po podłączeniu drona postawimy go na nierównej powierzchni. Należy wtedy skalibrować żyroskop - oba drążki kierunku i gazu skierować w

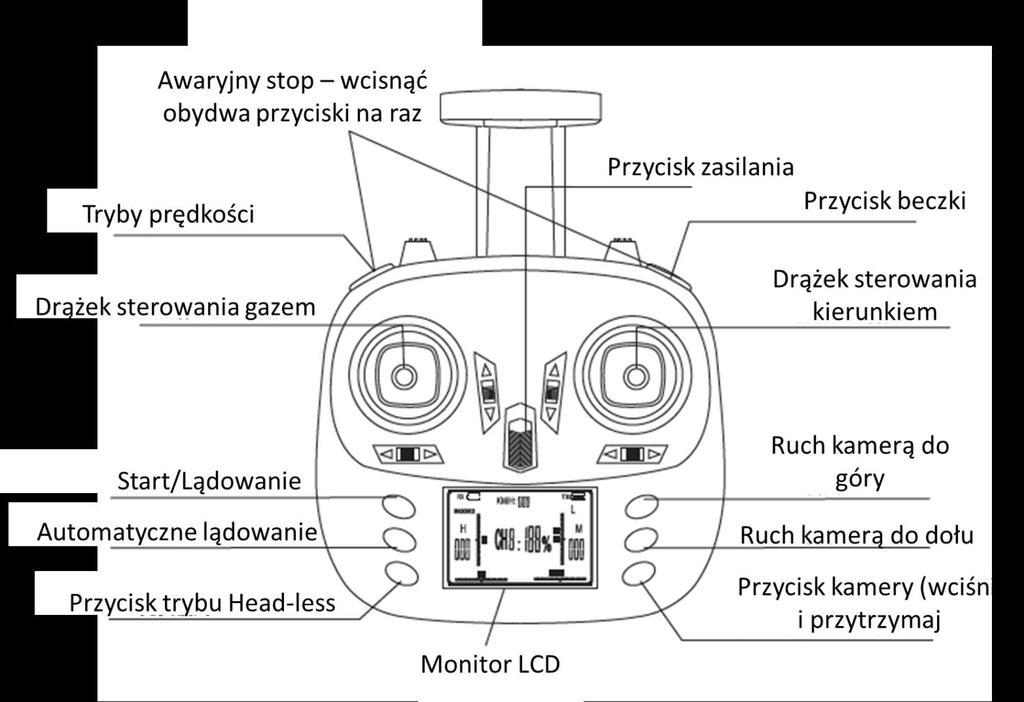

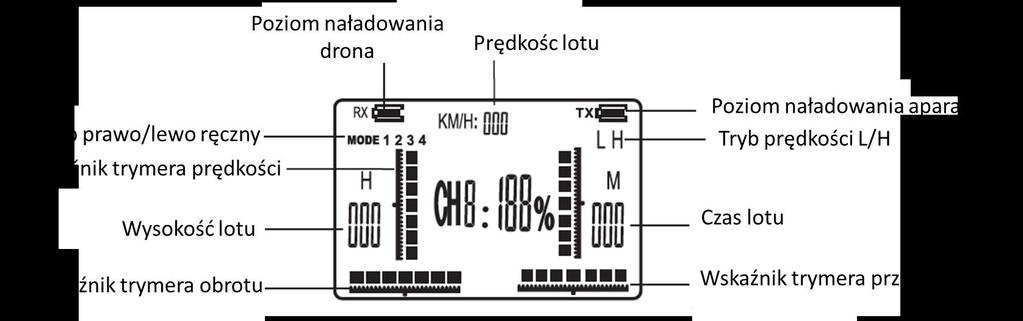

10 tym samym momencie w dolny lewy róg na 2 sekundy. W tym momencie powinny zamrugać diody led na parę sekund potwierdzające zakończenie kalibracji. Funkcja awaryjnego zatrzymania Jeśli musisz gwałtownie zatrzymać drona wciśnij jednocześnie przycisk kamery i akrobacji 3D, aby dron zatrzymał silniki i spadł. Uwaga: W czasie normalnego lotu na dużej wysokości nie używaj tego trybu, aby nie narażać się na niepotrzebne straty. Przełączanie trybu lewo/prawo ręcznego w nadajniku Przy wyłączonym nadajniku wciśnij i przytrzymaj przycisk odpowiadający za tryby prędkości, następnie włącz nadajnik. Nastąpi przełączenie trybu. Dostępne są cztery różne tryby sterowania. Informacja o aktualnie ustawionym trybie pojawi się na wyświetlaczu nadajnika. Aby ponowie przełączyć tryb sterowania powtórz operację z wciśniętym trymerem i włączaniem nadajnika. Telemetria Dron Q393 posiada dwustronny system komunikacji dron aparatura i aparatura dron. Oznacza to, że na monitorze LCD umieszczonym na aparaturze wyświetlane są pewne informacje dotyczące drona takie jak: stan naładowania akumulatora w dronie, wysokość lotu i prędkość lotu. Czas lotu Po wystartowaniu dronem, zegar zacznie mierzyć czas lotu. Po wylądowaniu dronem i zatrzymaniu silników, zegar zatrzyma się i wskaże czas lotu. Czas będzie wyświetlany w sekundach. Poruszanie kamerą Jeśli będziesz chciał zmienić kąt, pod jakim znajduje się kamera, umieszczona na twoim dronie, możesz wcisnąć jeden z przycisków umieszczonych na aparaturze odpowiadających za poruszanie kamerą. Zakres ruchu kamery to góra/dół. Odpowiednio przycisk znajdujący się wyżej będzie odpowiadał za ruch kamery do góry, a przycisk umieszczony niżej, za ruch kamery do dołu.

11 Rozwiązania najczęstszych problemów Objaw Przyczyna Rozwiązanie 1 Dioda statusu odbiornika miga stale przez dłużej jak 4 sekundy, po podłączeniu akumulatora do drona. brak reakcji drona na ruchy drążków radia. Nie sparowany dron z nadajnikiem Przeprowadź proces podłączania baterii ponownie. Przeczytaj rozdział parowanie drona z aparaturą. 2 Brak reakcji na podłączenie akumulatora do drona. 3 Silniki nie reagują na ruchy drążkiem gazu. Dioda Led odbiornika mruga. 4 Silniki kręcą się po wylądowaniu. Rozładowany akumulator drona Uszkodzony przewód/złącze akumulatora/drona. Rozładowany akumulator drona Drążek gazu nie jest ustawiony w pozycji zerowej Włącz aparaturę i upewnij się, że akumulator jest prawidłowo podłączony do dorna Użyj naładowanego akumulatora Upewnij się, że jest dobre połączenie miedzy akumulatorem, a dronem. Naładuj akumulator lub wymień akumulator na naładowany. Ustaw drążek gazu w pozycji zerowej. 5 Silniki startują, ale nie na tyle by dron mógł się wznieść Deformacja śmigła Rozładowany akumulator drona Wymień śmigła Naładuj baterię 6 Silne wibracje podczas latania Deformacja silnika/śmigła Wymień silnik/śmigło 7 Dron skręca pomimo trymowania przyciskami na nadajniku/ lub nierówna prędkość obracania się w lewo/prawo 8 Dron nie wznosi się lub spadł na ziemię. 9 Źle działający tryb łatwego pilotażu. Uszkodzone tylne silniki/ śmigła Silnik wypadł z mocowania Poluzowane koło zębate Poluzowane śmigło Niedokończone parowanie drona z nadajnikiem Wymień tylne silniki/śmigła Zamocuj silnik jeszcze raz Dokręć koło zębate Dociśnij śmigło Wykonać ponownie parowanie drona z nadajnikiem

12 Schemat płytki elektronicznej Długość Wysokość Rozmiar śmigieł Specyfikacja baterii Czas lotu Parametry drona 350 mm 105 mm 230 mm 7.4V 2600mAh 7-8 minut
