1 Sierpień 2015 Izolacje Akustyczne Rozwiązania zapewniające komfort akustyczny

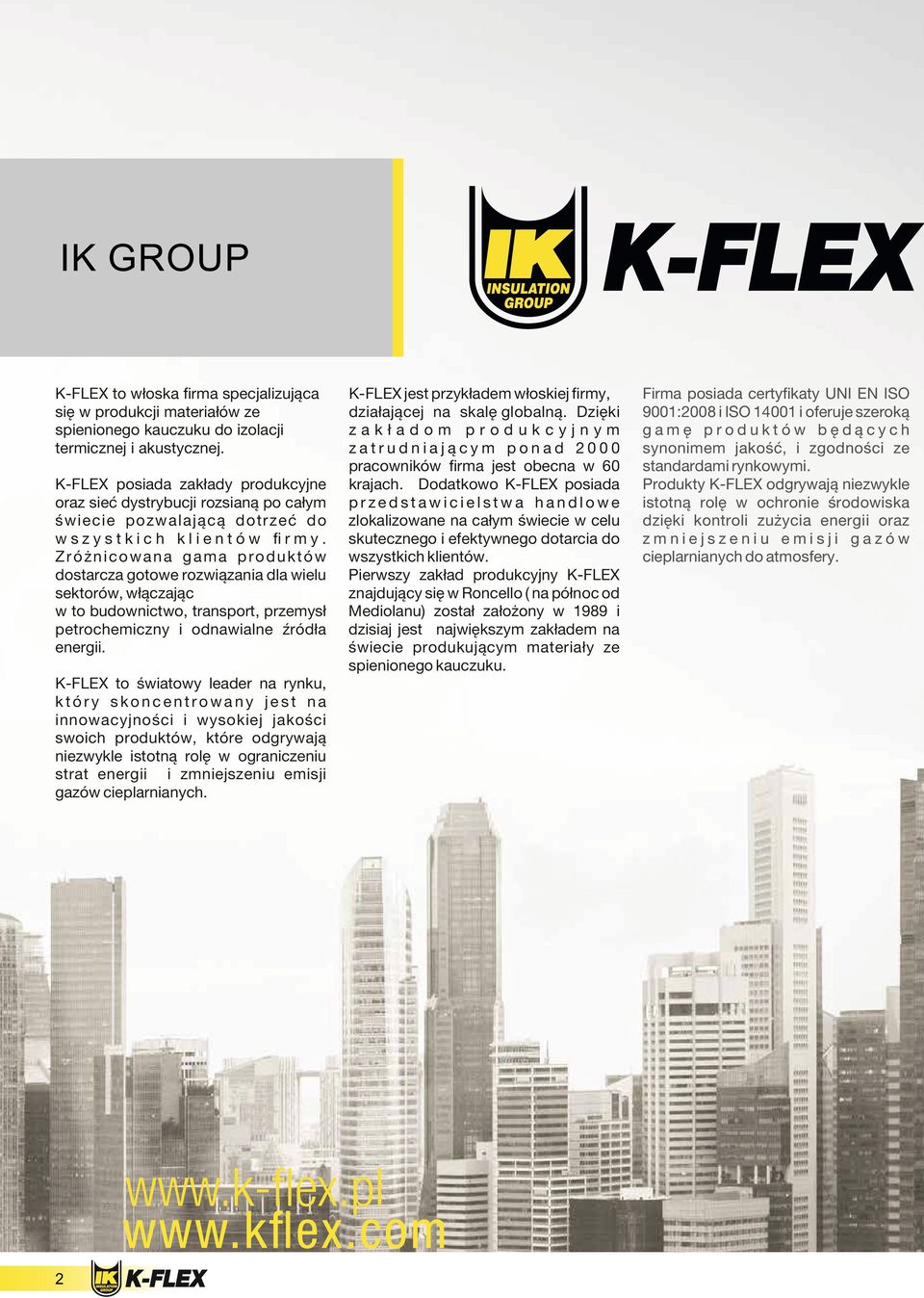

2 IK GROUP to włoska firma specjalizująca się w produkcji materiałów ze spienionego kauczuku do izolacji termicznej i akustycznej. posiada zakłady produkcyjne oraz sieć dystrybucji rozsianą po całym świecie pozwalającą dotrzeć do wszystkich klientów firmy. Zróżnicowana gama produktów dostarcza gotowe rozwiązania dla wielu sektorów, włączając w to budownictwo, transport, przemysł petrochemiczny i odnawialne źródła energii. jest przykładem włoskiej firmy, działającej na skalę globalną. Dzięki zakładom produkcyjnym zatrudniającym ponad 2000 pracowników firma jest obecna w 60 krajach. Dodatkowo posiada przedstawicielstwa handlowe zlokalizowane na całym świecie w celu skutecznego i efektywnego dotarcia do wszystkich klientów. Pierwszy zakład produkcyjny znajdujący się w Roncello ( na północ od Mediolanu) został założony w 1989 i dzisiaj jest największym zakładem na świecie produkującym materiały ze spienionego kauczuku. to światowy leader na rynku, który skoncentrowany jest na innowacyjności i wysokiej jakości swoich produktów, które odgrywają niezwykle istotną rolę w ograniczeniu strat energii i zmniejszeniu emisji gazów cieplarnianych. 2 Firma posiada certyfikaty UNI EN ISO 9001:2008 i ISO i oferuje szeroką gamę produktów będących synonimem jakość, i zgodności ze standardami rynkowymi. Produkty odgrywają niezwykle istotną rolę w ochronie środowiska dzięki kontroli zużycia energii oraz zmniejszeniu emisji gazów cieplarnianych do atmosfery.

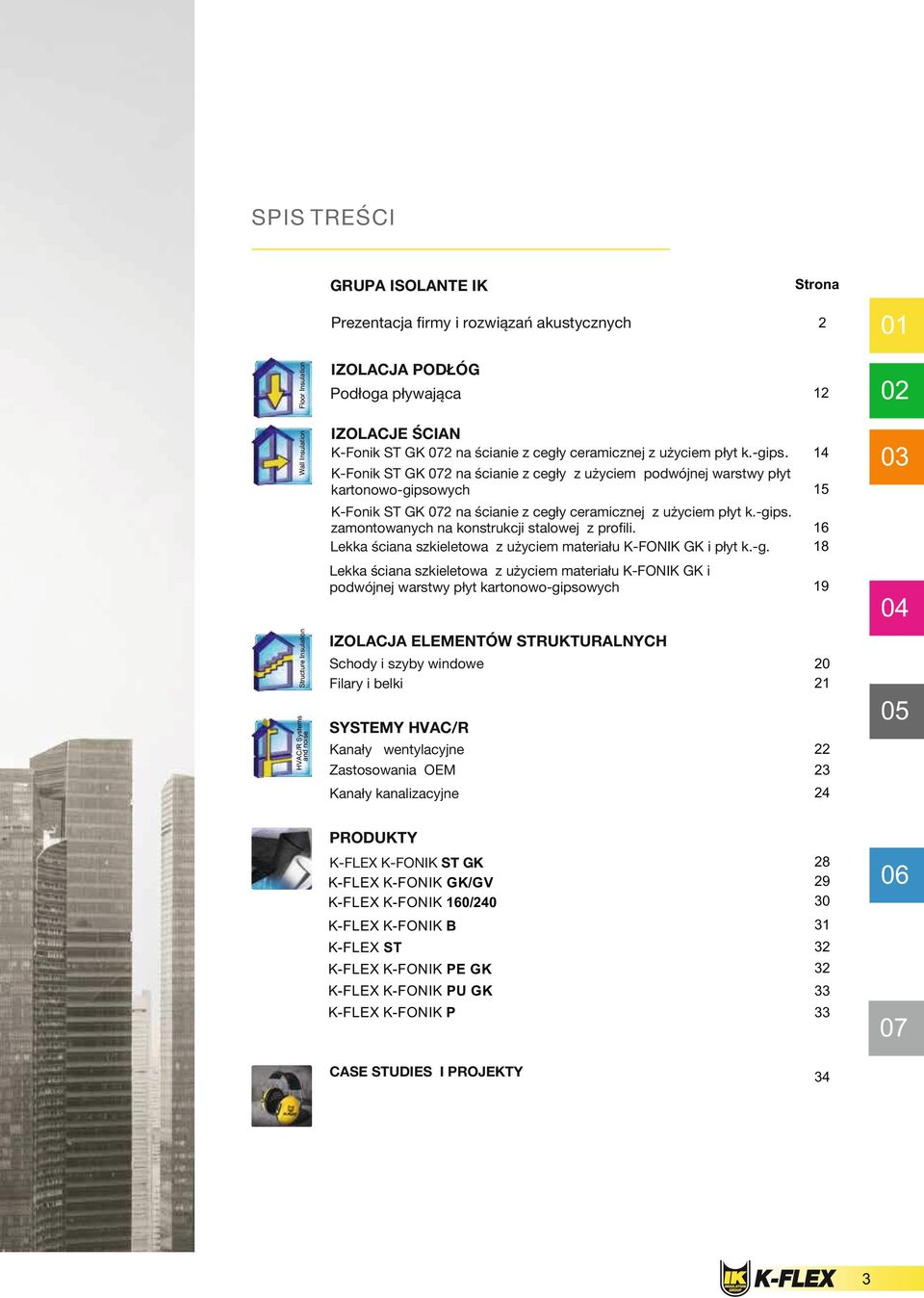

3 SPIS TREŚCI GRUPA ISOLANTE IK Wall Insulation Floor Insulation Prezentacja firmy i rozwiązań akustycznych Strona IZOLACJA PODŁÓG Podłoga pływająca IZOLACJE ŚCIAN K-Fonik ST GK 072 na ścianie z cegły ceramicznej z użyciem płyt k.-gips. K-Fonik ST GK 072 na ścianie z cegły z użyciem podwójnej warstwy płyt kartonowo-gipsowych 15 K-Fonik ST GK 072 na ścianie z cegły ceramicznej z użyciem płyt k.-gips. zamontowanych na konstrukcji stalowej z profili. Lekka ściana szkieletowa z użyciem materiału K-FONIK GK i płyt k.-g Lekka ściana szkieletowa z użyciem materiału K-FONIK GK i podwójnej warstwy płyt kartonowo-gipsowych 19 HVAC/R Systems and noise Structure Insulation 04 IZOLACJA ELEMENTÓW STRUKTURALNYCH Schody i szyby windowe Filary i belki SYSTEMY HVAC/R Kanały wentylacyjne Zastosowania OEM Kanały kanalizacyjne 24 PRODUKTY K-FONIK ST GK K-FONIK GK/GV K-FONIK 160/ K-FONIK B 31 ST 32 K-FONIK PE GK 32 K-FONIK PU GK 33 K-FONIK P 33 CASE STUDIES I PROJEKTY

4 ROZWIĄZANIA AKUSTYCZNE TRZYMAJ hałas z dala 4

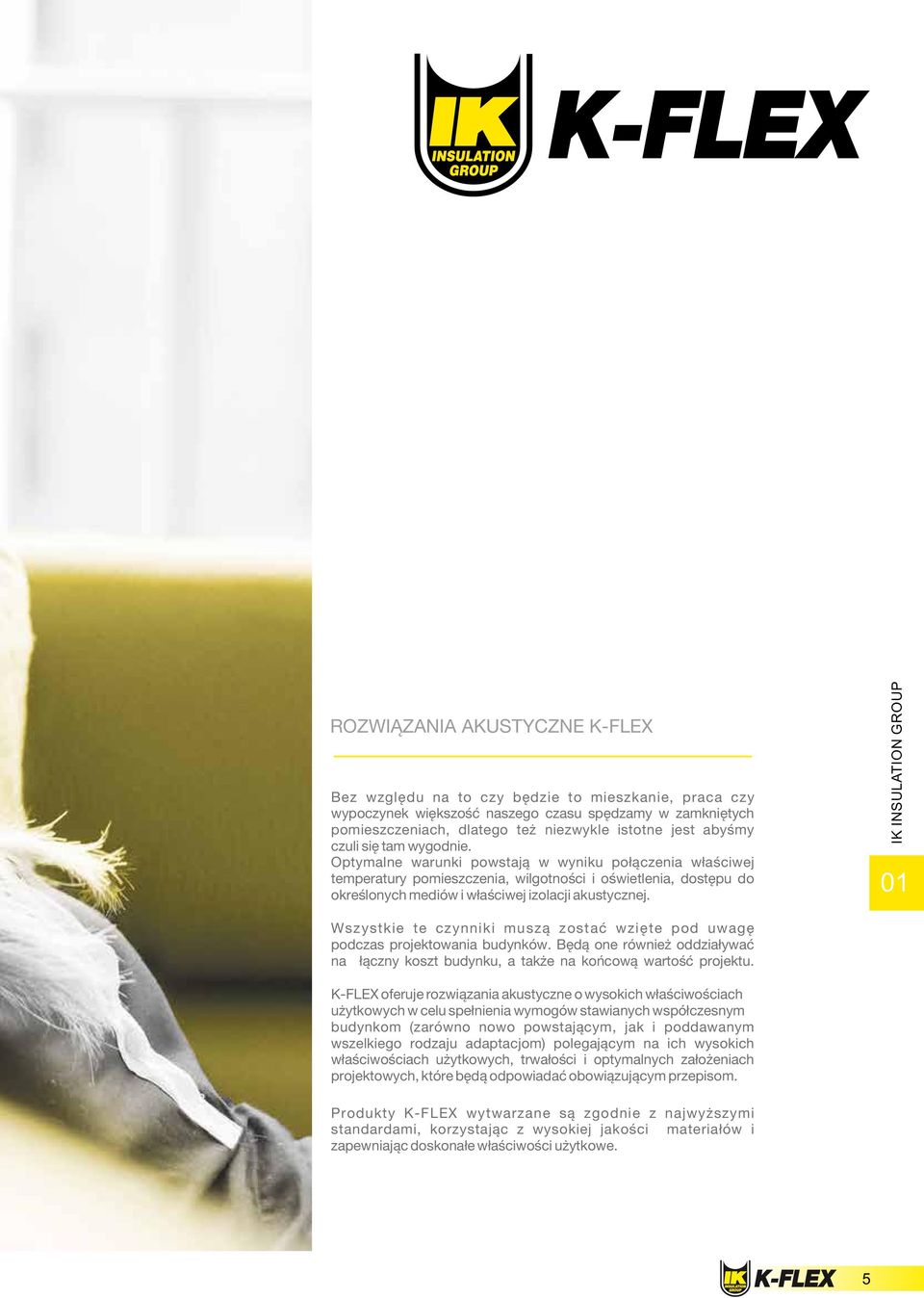

5 IK INSULATION GROUP ROZWIĄZANIA AKUSTYCZNE Bez względu na to czy będzie to mieszkanie, praca czy wypoczynek większość naszego czasu spędzamy w zamkniętych pomieszczeniach, dlatego też niezwykle istotne jest abyśmy czuli się tam wygodnie. Optymalne warunki powstają w wyniku połączenia właściwej temperatury pomieszczenia, wilgotności i oświetlenia, dostępu do określonych mediów i właściwej izolacji akustycznej. 01 Wszystkie te czynniki muszą zostać wzięte pod uwagę podczas projektowania budynków. Będą one również oddziaływać na łączny koszt budynku, a także na końcową wartość projektu. oferuje rozwiązania akustyczne o wysokich właściwościach użytkowych w celu spełnienia wymogów stawianych współczesnym budynkom (zarówno nowo powstającym, jak i poddawanym wszelkiego rodzaju adaptacjom) polegającym na ich wysokich właściwościach użytkowych, trwałości i optymalnych założeniach projektowych, które będą odpowiadać obowiązującym przepisom. Produkty wytwarzane są zgodnie z najwyższymi standardami, korzystając z wysokiej jakości materiałów i zapewniając doskonałe właściwości użytkowe. 5

6 KOMFORT AKUSTYCZNY W BUDYNKACH QR KODY PRZEKIEROWUJĄ DO STRONY INTERNETOWEJ TO PROSTE! Zeskanuj kody QR które znajdziesz na początku każdej sekcji produktu korzystając z darmowego programu do skanowania kodów QR na Twoim smartfonie (Andriod, Apple i Windows). W ten sposób uzyskasz dostęp do wielu zawsze aktualnych informacji dodatkowych. 6

7 ROZCHODZENIE SIĘ DŹWIĘKÓW W BUDYNKACH IZOLACYJNOŚĆ DŹWIĘKOWA I POCHŁANIANIE DŹWIĘKÓW Kiedy fala dźwiękowa rozchodzi się w powietrzu (dźwięk powietrzny) napotykając przegrodę, część energii zostanie odbita a część pochłonięta. Z energii pochłoniętej część przemieści się wewnątrz przegrody, część pokona przegrodę i zostanie przekazana na zewnątrz. Analizując rozchodzenie się dźwięku pomiędzy dwoma przyległymi pomieszczeniami, możliwe jest zidentyfikowanie różnych dróg przemieszczania się: bezpośrednio przez przegrodę i wzdłuż przegrody. Również dźwięki uderzeniowe (wywołane tupaniem, przesuwaniem mebli, itd. ) rozprzestrzeniają się wewnątrz struktur za pośrednictwem tych samych mechanizmów odnoszących się do dźwięków powietrznych. Różnica polega na tym, że struktura zostanie poddana działaniu wibracji w następstwie uderzenia ciała stałego. Prace polegające na zwiększeniu izolacyjności akustycznej mają na celu zmniejszenie przenoszenia dźwięków pomiędzy dwoma pomieszczeniami a także spowodowanie, że dźwięki generowane w jednym pomieszczeniu nie będą zakłócały przebywania w lokalu przylegającym. W ten sposób ścianka działowa pomiędzy dwoma pomieszczeniami i dodatkowo zainstalowane struktury muszą zagwarantować wystarczającą dźwiękoizolacyjność. Prace polegające na zwiększeniu pochłaniania dźwięków mają na celu kontrolę odbijania dźwięków przez ściany w pomieszczeniu i zmniejszenie pogłosu. W tym przypadku muszą zostać dobrane materiały okrywające ściany, podłogę i sufit charakteryzujące się odpowiednimi właściwościami dźwiękoizolacyjnymi. Wszystkie parametry określające właściwości akustyczne danej przegrody mierzone są w przedziale częstotliwości jednej trzeciej oktawy od 100 do 3150Hz. Dana ściana charakteryzuje się różnymi wartościami izolacyjności akustycznej w zależności od analizowanej częstotliwości dźwięku. Natomiast w celu liczbowego określenia łącznych właściwości akustycznych elementu budowlanego zostały wprowadzone wskaźniki oceny zmierzone uśredniając przy pomocy specjalnej procedury wartości dla poszczególnych częstotliwości. (R= Izolacyjność akustyczna właściwa, RW =ważony wskaźnik izolacyjności akustycznej ΔL= wskaźnik zmniejszenia poziomu uderzeniowego dźwięków, ΔL w = ważony wskaźnik zmniejszenia poziomu uderzeniowego ) Metody obliczania wskaźników wskazane są w normie EN ISO (dźwięki powietrzne) i EN ISO (dźwięki uderzeniowe). DOKUMENTY PDF } IK INSULATION GROUP WSKAŹNIKI OCENY Broszura w formacie PDF Strona internetowa akustyka 01 7

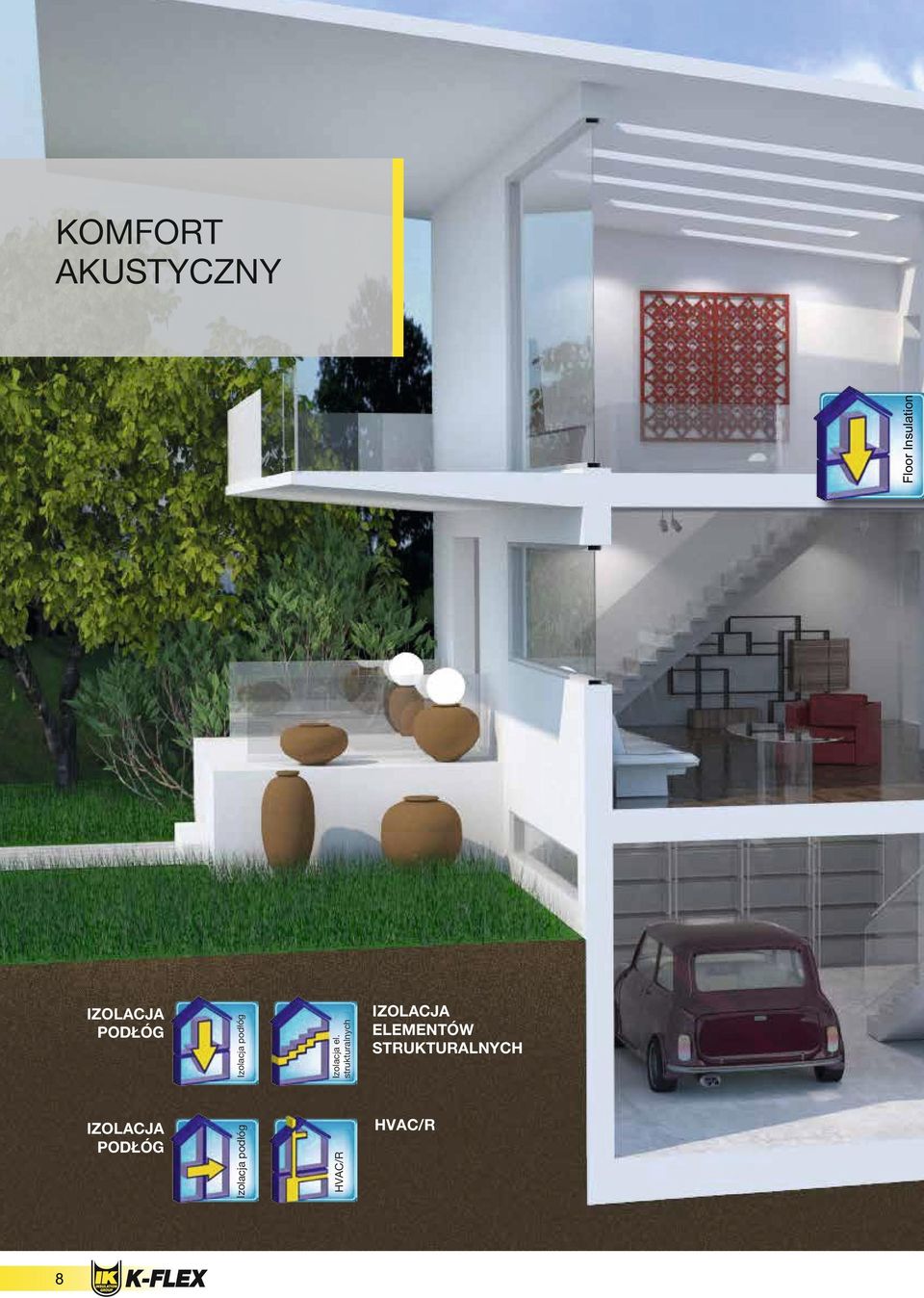

8 8 Izolacja el. strukturalnych IZOLACJA ELEMENTÓW STRUKTURALNYCH HVAC/R HVAC/R IZOLACJA PODŁÓG Izolacja podłóg IZOLACJA PODŁÓG Izolacja podłóg Floor Insulation KOMFORT AKUSTYCZNY

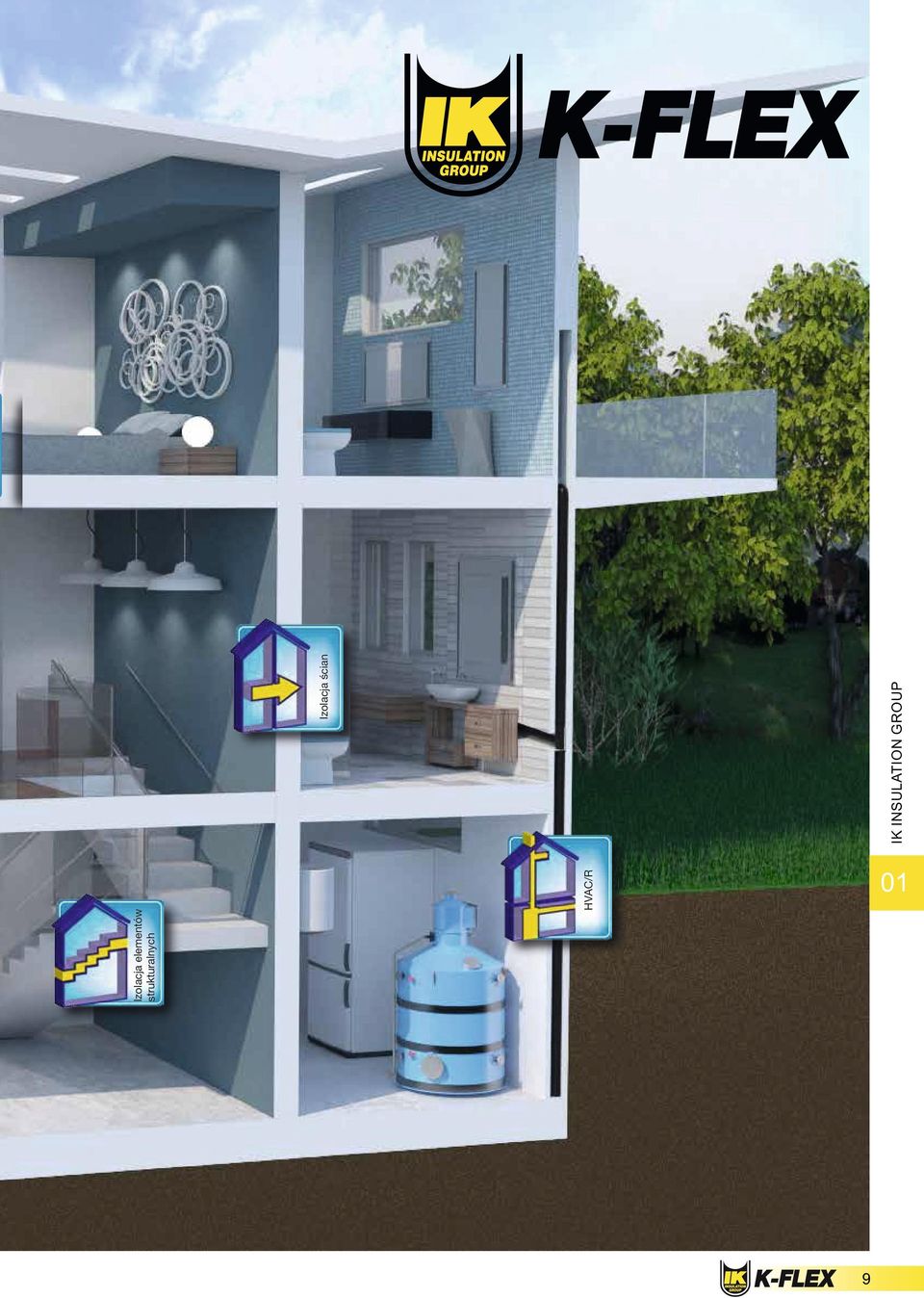

9 HVAC/R Izolacja elementów strukturalnych 01 9 IK INSULATION GROUP Izolacja ścian

10 ROZWIĄZANIA AKUSTYCZNE POMOC TECHNICZNA W OBSZARZE IZOLACJI AKUSTYCZNYCH oferuje pełną gamę produktów do zastosowań a k u s t y c z n y c h : p ro d u k t y d ź w i ę k o i z o l a c y j n e, p ro d u k t y dźwiękochłonne, produkty wibroizolacyjne. Doświadczenie w obszarze badań i rozwoju nowych produktów umożliwia dostarczanie optymalnych rozwiązań w zakresie różnych zastosowań. oferuje pomoc techniczną w rozwiązywaniu problemów związanych z izolacją akustyczną, dążąc zawsze do zaproponowania rozwiązania, które będzie najbardziej efektywne korzystając przy tym z narzędzi do kalkulacji i symulacji. współpracuje ściśle od wielu lat z najważniejszymi instytutami badawczymi i uniwersytetami mając na celu ciągłe doskonalenie parametrów akustycznych swoich produktów. W tym okresie współpraca umożliwiła nam opracowanie serię innowacyjnych produktów i jednocześnie stworzenie optymalnych rozwiązań projektowych mających na celu doskonalenie usług świadczonych na rzecz naszych klientów. 10

11 Izolacja podłóg Izolacja el. strukturalnych HVAC/R IZOLACJA PRZEGRÓD Izolacja akustyczna zmniejszająca transmisję dźwięków przez przegrody budowlane i przegrody lekkie. Izolacja ścian IZOLACJA PODŁÓG Izolacja akustyczna podłóg pływających od dźwięków uderzeniowych IZOLACJA ELEMENTÓW STRUKTURALNYCH Izolacja akustyczna w budynkach redukująca przenoszenie wibracji. HVAC /R zolacja akustyczna instalacji technicznych, systemów wentylacyjnych i rurociągów kanalizacyjnych. 11

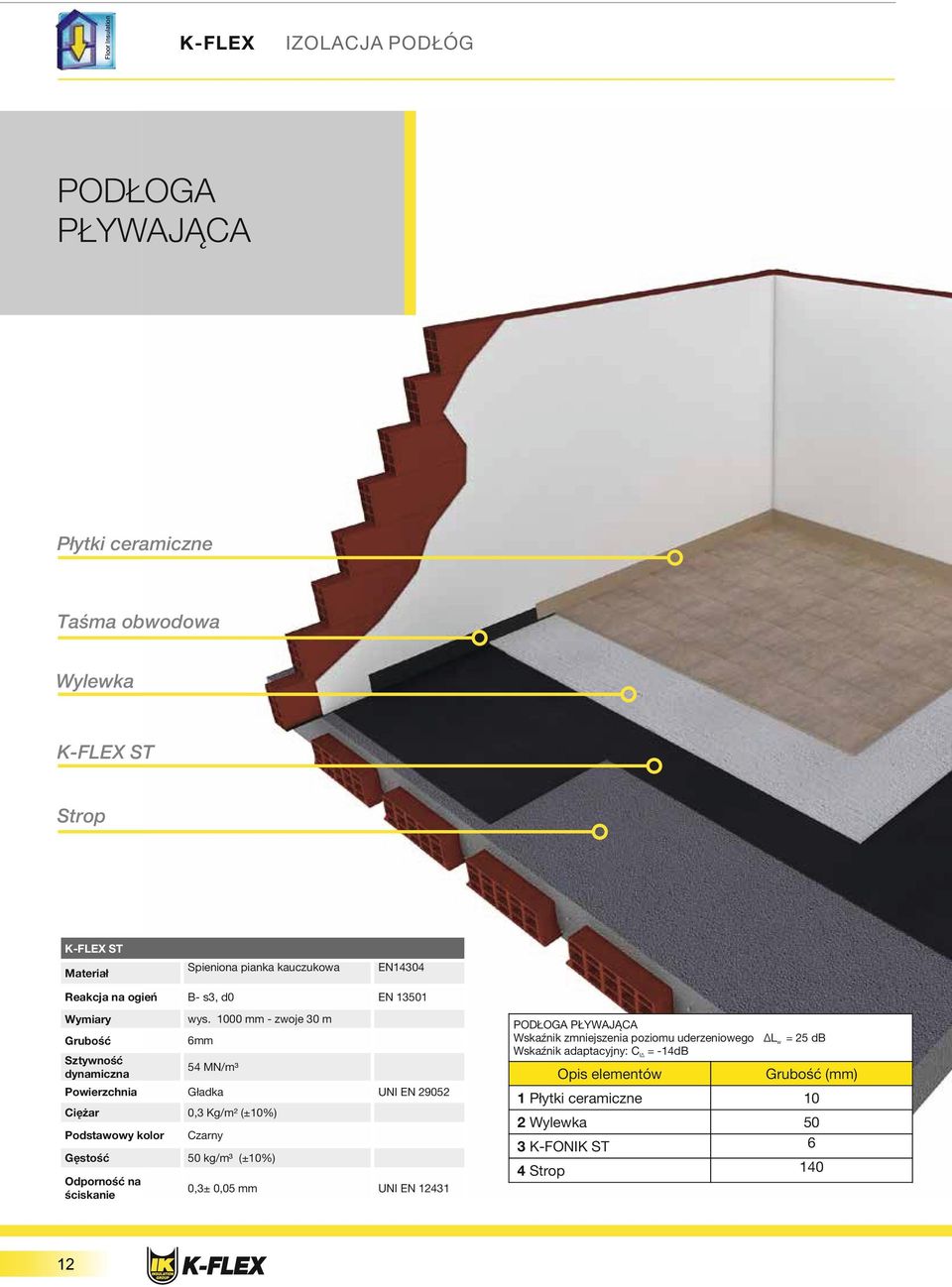

12 Floor Insulation IZOLACJA PODŁÓG PODŁOGA PŁYWAJĄCA Płytki ceramiczne Taśma obwodowa Wylewka ST Strop ST Spieniona pianka kauczukowa EN14304 Reakcja na ogień B- s3, d0 EN Wymiary wys mm - zwoje 30 m Grubość 6mm Sztywność dynamiczna 54 MN/m³ Powierzchnia Gładka Ciężar 0,3 Kg/m² (±10%) Podstawowy kolor Czarny Gęstość 50 kg/m³ (±10%) Odporność na ściskanie 0,3± 0,05 mm Materiał 12 PODŁOGA PŁYWAJĄCA Wskaźnik zmniejszenia poziomu uderzeniowego ΔLw = 25 db Wskaźnik adaptacyjny: ClΔ = -14dB Opis elementów UNI EN UNI EN Grubość (mm) 1 Płytki ceramiczne 10 2 Wylewka 3 K-FONIK ST Strop 140

13 Floor Insulation IZOLACJA PODŁÓG PODŁOGA PŁYWAJĄCA Podłoga pływająca to rozwiązanie techniczne najczęściej stosowane do izolacji akustycznej w sektorze budownictwa. W celu odizolowania dźwięków uderzeniowych podłogi musi zostać zastosowany materiał elastyczny pomiędzy źródłem hałasu i strukturą budynku. Zastosowanie elastycznego materiału pod podłogą pływającą o certyfikowanych parametrach w zakresie niskiej sztywności dynamicznej i zdolnym do przeniesienia obciążeń wylewki betonowej i zmniejszenia przenoszenia dźwięków, zwiększając wartość LW. Wykonując podłogę pływającą ważne jest aby nie doprowadzić do zetknięcia się wylewki i struktury obwodowej. Z tego powodu materiał elastyczny zainstalowany pod wylewką zastosowany jest jako pas dylatacyjny na ścianach do wysokości 5 cm powyżej powierzchni wykończonej podłogi. IZOLACJA PODŁÓG Pas dylatacyjny ST zastosowany na ścianie Poziom natężenia dźwięków uderzeniowych Ln (db) WŁAŚCIWOŚCI UŻYTKOWE Częst. (Hz) Bez izolacji (db) Z izolacją (db) L (db) ,0 65,4-2, ,8 54,3 4, ,8 58,8 8, ,3 57,8 9, ,4 52,7 14, ,0 51,8 17, ,2 46,4 21, ,0 41,9 26, ,4 37,9 30, ,1 33,2 34, ,1 29,8 39, ,7 26,6 42, ,9 23,5 45, ,2 19,5 48, ,0 18,3 49, ,5 15,6 51, ,4 12,9 52, ,9 13,0 48,9 02 WŁAŚCIWOŚCI AKUSTYCZNE L nr0,w = 78 db L nr,w = 53 db L w = 78 db CI, = -14 db ŚCIĄGNIJ CERTYFIKAT Częstotliwość (Hz) 13

14 Wall Insulation IZOLACJA ŚCIAN K-FONIK ST GK 072 NA ŚCIANIE Z CEGŁY Z UŻYCIEM PŁYT KARONOWOGIPSOWYCH Ściana z cegły Tynk K-FONIK ST GK lub K-FONIK GK Płyta kartonowo - gipsowa Pas dylatacyjny K-FONIK GK K-FONIK ST GK 072 Materiał Materiał ze spienionego kauczuku i kauczuk o wysokiej gęstości Ciężar 4,4 Kg m² Reakcja na ogień B - s3, d0 EN Współczynnik przewodzenia ciepła W(m k) EN DIN Wymiary Powierzchnia Gładka Podstawowy kolor Czarny 14 PŁYTA KARTONOWO - GIPSOWA Ważony wskaźnik izolacyjności akustycznej właściwej Rw = 45 db Wskaźniki adaptacyjne: C = -1dB, Ctr = -6dB Opis elementów Grubość (mm) 1 Płytki ceramiczne 80 2 Tynk 15 3 K-FONIK ST GK Płyta kartonowo - gipsowa 13

15 Wall Insulation IZOLACJA ŚCIAN K-FONIK NA ŚCIANIE Z CEGŁY CERAMICZNEJ Z UŻYCIEM PODWÓJNEJ WARSTWY PŁYT KARONOWO-GIPSOWYCH Efekt skutecznej izolacji od dźwięków powietrznych pomiędzy poszczególnymi pomieszczeniami może zostać osiągnięty stosując odpowiednie ściany działowe. Izolacja akustyczna przegród murowanych lub przegród lekkich określona jest przez masę przypadającą na jednostkę powierzchni. Zwiększenie masy wpływa na zwiększenie izolacyjności akustycznej RW przegrody. Materiał kauczukowy o wysokiej gęstości został zainstalowany na ścianie murowanej i jedna lub dwie warstwy płyt kartonowo-gipsowych zamontowano bezpośrednio na materiale akustycznym. W celu ograniczenia przenoszenia bocznego dźwięków w miejscu w którym zamontowana struktura akustyczna styka się z podłogą i sufitem zalecamy zastosowanie pasów dylatacyjnych K-FONIK GK. PODWÓJNA WARSTWA PŁYT K.-G. NA ŚCIANIE Z CEGIEŁ Konfiguracja z podwójną warstwą płyt karton. - gipsowych PODWÓJNA WARSTWA PŁYT K. - G. Ważony wskaźnik izolacyjności akustycznej właściwej Rw = 49 db, Wskaźniki adaptacyjne C = -2dB, Ctr = -7dB Zastosowanie podwójnej warstwy płyt kartonowo gipsowych przyczynia się do poprawy efektu izolacyjności akustycznej. Opis elementów R (db) Częst. (Hz) 25,9 29, ,5 31, ,8 29, ,0 36,5 Izolacyjność akustyczna R (db) ,9 35,8 39,3 45,3 48,1 51,6 55,9 59,0 60,5 1 Ściana z cegieł 80 2 Tynk 15 3 K-FONIK ST GK Struktura szkieletowa 50 5 Płyta karton. - gips 13 R (db) Częstotliwość (Hz) R(dB) Podwójna warstwa płyt karton.gipsowych Jedna warstwa płyt k-gips PARAMETRY AKUSTYCZNE Grubość (mm) (mm) 37,9 40,4 WŁAŚCIWOŚCI AKUSTYCZNE UKŁAD Z 1 W. PŁYT K.-GIPS 03 R w (C ;C tr )=4 5 (-1 ;-6 ) db ŚCIĄGNIJ CERTYFIKAT 43,0 45,0 47,2 50,6 55,6 WŁAŚCIWOŚCI AKUSTYCZNE UKŁAD Z 2 W. PŁYT K.-GIPS 59,7 61, ,5 62, ,8 61, ,8 62, ,8 64, ,8 66,8 R w (C ;C tr )=4 9 (-2 ;-7 ) db ŚCIĄGNIJ CERTYFIKAT 15

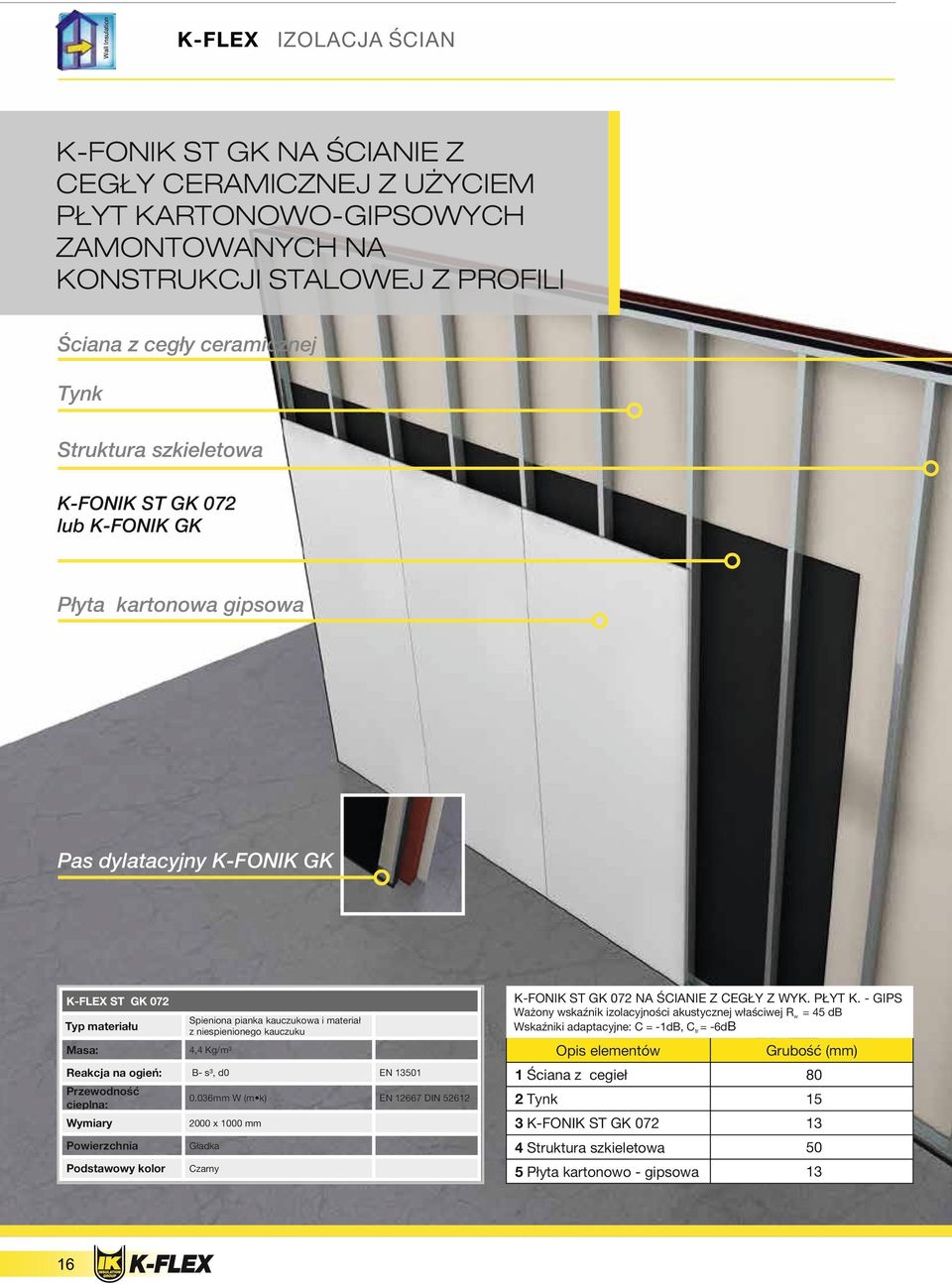

16 Wall Insulation IZOLACJA ŚCIAN K-FONIK ST GK NA ŚCIANIE Z CEGŁY CERAMICZNEJ Z UŻYCIEM PŁYT KARTONOWO-GIPSOWYCH ZAMONTOWANYCH NA KONSTRUKCJI STALOWEJ Z PROFILI Ściana z cegły ceramicznej Tynk Struktura szkieletowa K-FONIK ST GK 072 lub K-FONIK GK Płyta kartonowa gipsowa Pas dylatacyjny K-FONIK GK K-FONIK ST GK 072 NA ŚCIANIE Z CEGŁY Z WYK. PŁYT K. - GIPS ST GK 072 Ważony wskaźnik izolacyjności akustycznej właściwej Rw = 45 db Wskaźniki adaptacyjne: C = -1dB, Ctr = -6dB Typ materiału Spieniona pianka kauczukowa i materiał z niespienionego kauczuku Masa: 4,4 Kg/m³ Reakcja na ogień: B- s³, d0 EN Ściana z cegieł 80 Przewodność cieplna: 0.036mm W (m k) EN DIN Tynk 15 Wymiary 2000 x 1000 mm 3 K-FONIK ST GK Powierzchnia Gładka 4 Struktura szkieletowa 50 Podstawowy kolor Czarny 5 Płyta kartonowo - gipsowa Opis elementów Grubość (mm)

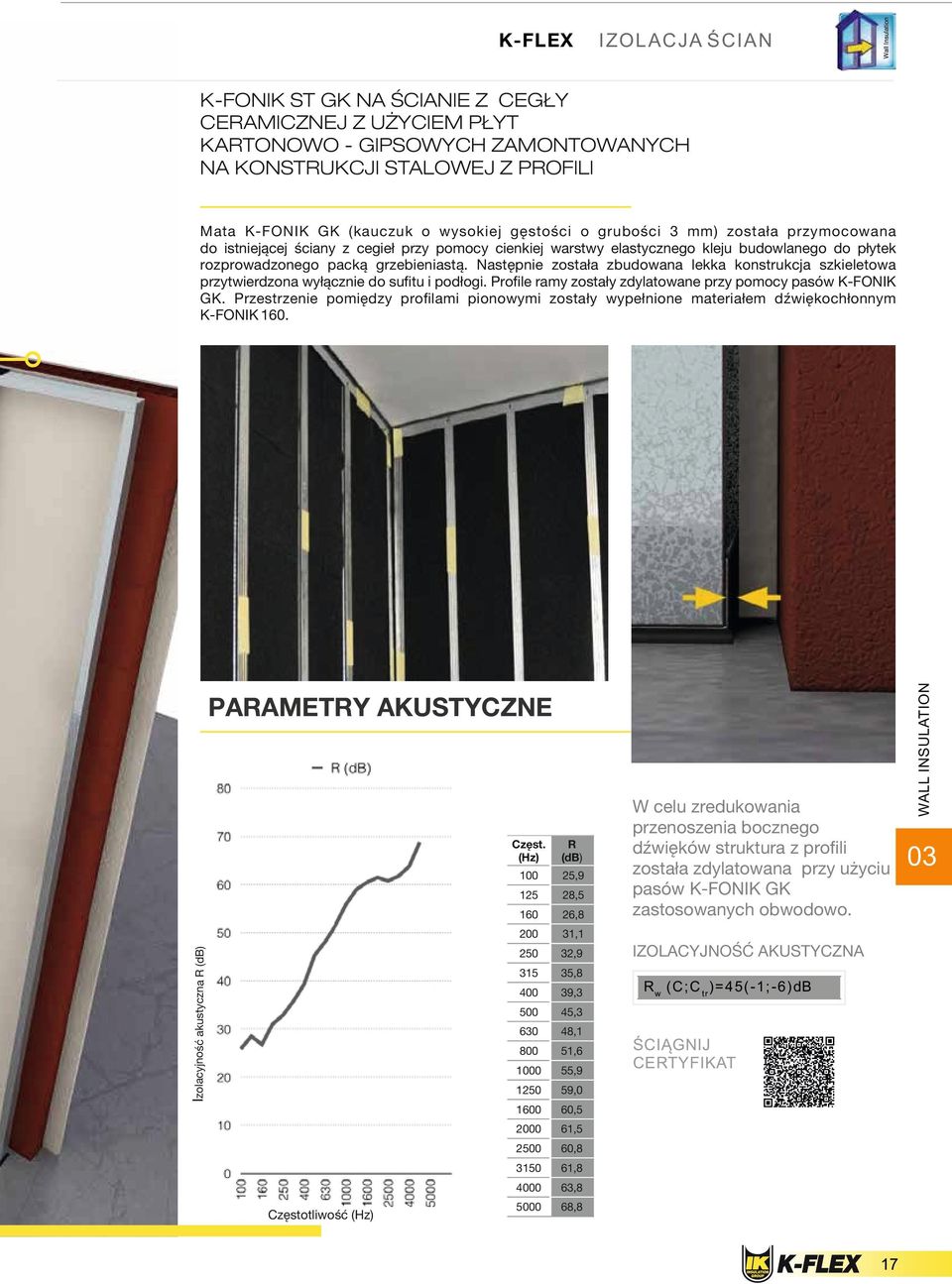

17 IZOLACJA ŚCIAN Wall Insulation K-FONIK ST GK NA ŚCIANIE Z CEGŁY CERAMICZNEJ Z UŻYCIEM PŁYT KARTONOWO - GIPSOWYCH ZAMONTOWANYCH NA KONSTRUKCJI STALOWEJ Z PROFILI Izolacyjność akustyczna R (db) PARAMETRY AKUSTYCZNE Częstotliwość (Hz) Częst. (Hz) R (db) , , , , , , , , , , , , , , , , , ,8 W celu zredukowania przenoszenia bocznego dźwięków struktura z profili została zdylatowana przy użyciu pasów K-FONIK GK zastosowanych obwodowo. IZOLACYJNOŚĆ AKUSTYCZNA R w (C ;C tr )=4 5 (-1 ;-6 ) db ŚCIĄGNIJ CERTYFIKAT 17 WALL INSULATION Mata K-FONIK GK (kauczuk o wysokiej gęstości o grubości 3 mm) została przymocowana do istniejącej ściany z cegieł przy pomocy cienkiej warstwy elastycznego kleju budowlanego do płytek rozprowadzonego packą grzebieniastą. Następnie została zbudowana lekka konstrukcja szkieletowa przytwierdzona wyłącznie do sufitu i podłogi. Profile ramy zostały zdylatowane przy pomocy pasów K-FONIK GK. Przestrzenie pomiędzy profilami pionowymi zostały wypełnione materiałem dźwiękochłonnym K-FONIK

18 Wall Insulation IZOLACJA ŚCIAN LEKKA ŚCIANA SZKIELETOWA Z UŻYCIEM MATERIAŁU K-FONIK GK I PŁYT KARTONOWO GIPSOWYCH Płyta kartonowa gipsowa K-FONIK GK Rama stalowa z profili K-FONIK GK Płyta kartonowa gipsowa Pas dylatacyjny K-FONIK GK K-FONIK GK kauczuk o wysokiej gęstości LEKKA ŚCIANA SZKIELETOWA Ciężar: Od 4 do 8 Kg/m² Ważony wskaźnik izolacyjności akustycznej właściwej Rw = 42 db Wskaźniki adaptacyjne: C = 2dB, Ctr = -7dB Reakcja na ogień: B - s3, d0 Typ materiału Wymiary: 1000 x 2000 mm Powierzchnia: Podstawowy kolor : Gęstość: 18 Gładka 2000 kg/m³ (±10%) EN Opis elementów Grubość (mm) 1 Płyta kartonowo - gipsowa 13 2 K-FONIK GK 2 3 Struktura szkieletowa 75 4 K-FONIK GK 2 5 Płyta kartonowo - gipsowa 13

19 Wall Insulation IZOLACJA ŚCIAN LEKKA ŚCIANA SZKIELETOWA Z UŻYCIEM MATERIAŁU K-FONIK GK I PODWÓJNEJ WARSTWY PŁYT KARTONOWO - GIPSOWYCH Typowe rozwiązanie pomiędzy pomieszczeniami w budynkach mieszkalnych, usługowych lub biurowych zakłada wykonanie lekkich ścian opartych na konstrukcji z profili stalowych. Warstwa materiału K-FONIK GK zostaje przymocowana do płyt kartonowo gipsowych. Płyty kartonowo gipsowe zostają następnie przymocowane do ramy stalowej z profili. W celu poprawy właściwości akustycznych przestrzeń wewnątrz struktury szkieletowej zostaje wypełniona materiałem dźwiękochłonnym, np. K-FONIK 160 lub 240. Konfiguracja z podwójną warstwą płyt karton. - gipsowych LEKKA ŚCIANA SZKIELETOWA Z UŻYCIEM PODWÓJNEJ WARSTWY PŁYT KARTON. GIPSOWYCH PODWÓJNA WARSTWA PŁYT K. - G. Ważony wskaźnik izolacyjności akustycznej właściwej Rw = 49 db, Wskaźniki adaptacyjne C = -1dB, Ctr = -6dB Opis elementów Zastosowanie podwójnej warstwy płyt kartonowo - gipsowych poprawia właściwości użytkowe Podwójna warstwa płyt karton.gipsowych Częstotliwość (Hz) Jedna warstwa płyt k.-gips Izolacyjność akustyczna R (db) PARAMETRY AKUSTYCZNE Częst. R(dB) R (db) ,5 27, ,4 30, ,5 31, , ,9 37, ,8 40, ,1 41, ,2 46, ,1 46, ,0 49, ,6 52, ,0 56, ,3 58, ,8 59, ,5 57, ,1 56, ,8 58, ,6 57,3 Grubość (mm) 1 Płyta k. - gipsowa 12,5 2 Płyta k. - gipsowa 12,5 3 K-FONIK GK 2 4 Struktura szkieletowa 75 5 K-FONIK GK 6 Płyta k. gipsowa 3 7 Płyta k. gipsowa 12,5 12,5 LEKKA ŚCIANA SZKIELETOWA Z PŁYTĄ K.-GIPSOWĄ 03 R w (C ;C tr ) =4 2 ( -2 ;- 7 ) db 36,8 ŚCIĄGNIJ CERTYFIKAT WŁAŚCIWOŚCI AKUSTYCZNE UKŁAD Z 2 W. PŁYT K.-GIPS R w (C ;C tr ) =4 8 ( -1 ;- 6 ) db ŚCIĄGNIJ CERTYFIKAT 19

20 Structure Insulation IZOLACJA ELEMENTÓW STRUKTURALNYCH SCHODY I SZYBY WINDOWE ST ST Płyty schodowe należą do elementów strukturalnych, które mogą generować i przenosić wibracje. W przeciwieństwie do istniejących rozwiązań w obszarze podłóg nie istnieje możliwość zbudowania schodów pływających, ale możliwe jest wykonanie prac adaptacyjnych w miejscu podparcia płyt schodowych. Również w tym przypadku materiał izolacyjny zostaje zainstalowany w miejscu podparcia i obwodowo tam gdzie schody stykają się ze ścianami. 20 ST Materiał Spieniona pianka kauczukowa EN14304 Reakcja na ogień B- s3, d0 EN Wymiary wys mm - zwoje 30 m Grubość 6mm Sztywność dynamiczna 54 MN/m³ Powierzchnia Gładka Ciężar 0,3 Kg/m² (±10%) Podstawowy kolor Czarny Gęstość 50 kg/m³ (±10%) Odporność na ściskanie 0,3± 0,05 mm UNI EN UNI EN 12431

21 IZOLACJA ELEMENTÓW STRUKTURALNYCH Structure Insulation FILARY I BELKI K-FONIK GK Typ materiału kauczuk o wysokiej gęstości Ciężar: Od 4 do 8 Kg/m² Reakcja na ogień: B - s3, d0 Wymiary: 1000 x 2000 mm IZOLACJA ELEMENTÓW STRUKTURALNYCH K-FONIK GK EN Powierzchnia: Podstawowy kolor : Gładka Gęstość: 2000 kg/m³ (±10%) ZASTOSOWANIA I zolacja elementów konstrukcji nośnej budynku, belek i filarów w celu uniemożliwienia przenoszenia dźwięków pomiędzy ścianami i stropami poprzez elementy strukturalne. W przypadku popełnienia błędów projektowych dźwięk może rozprzestrzeniać się za pośrednictwem poszczególnych pięter budynku. 04 W przypadku elementów prefabrykowanych możliwe jest zaizolowanie elementów stycznych pomiędzy filarami i belkami przy pomocy materiału posiadającego odpowiednie parametry dźwiekoizolacyjne i mechaniczne. ST GK 072 Typ materiału Spieniona pianka kauczukowa i materiał z niespienionego kauczuku Masa: 4,4 Kg/m² (K-FONIK ST GK 072) Reakcja na ogień: B- s³, d0 EN Przewodność cieplna: W/(m k) EN DIN Wymiary 2000 x 1000 mm Powierzchnia Gładka Podstawowy kolor Czarny K-FONIK ST GK 21

22 HVAC/R Systems and noise SYSTEMY HVAC/R KANAŁY WENTYLACYJNE ZASTOSOWANIA Nadmierny hałas jest zwykle częstym problemem w przypadku systemów wentylacyjnych. Tego typu hałas uzależniony jest głównie od prędkości przepływu powietrza, kształtu profilu poziomego kanału i od umiejscowienia samego kanału. Istnieje możliwość zaproponowania pełnej gamy materiałów akustycznych w celu wyeliminowania tego problemu. Najczęściej wybieranym rozwiązaniem jest zastosowanie materiału dźwiękoizolacyjnego K-FONIK ST GK 072 lub K-FONIK GK, który zostaje przymocowany do kanału wentylacyjnego przy pomocy kleju montażowego lub mocowania mechanicznego. W następstwie wykonanych prac otrzymujemy kanał zaizolowany akustycznie. 22

23 SYSTEMY HVAC/R HVAC/R Systems and noise ZASTOSOWANIA OEM K-FONIK B ZASTOSOWANIA Materiały dźwiękoizolacyjne i dźwiękochłonne są powszechnie stosowane w obszarze OEM w różnych sektorach i do różnych zastosowań. ZASTOSOWANIA OEM płyt karton. - gipsowych SYSTEMY HVAC Ich zastosowanie w urządzeniach gospodarstwa domowego poprawia komfort akustyczny i zwiększa właściwości użytkowe produktu. Typowe zastosowania to: wentylatory, urządzenia AGD, pompy, sprężarki, itd. Zastosowanie w urządzeniach i maszynach materiałów akustycznych pozwala na ograniczenie emisji dźwięków, a także osiągnięcie poziomu hałasu wymaganego przepisami prawnymi

24 HVAC/R Systems and noise SYSTEMY HVAC/R KANAŁY KANALIZACYJNE ST GK 072 TUBE K-FONIK GK ST GK 072 K-FONIK ST GK Typ materiału kauczuk o wysokiej gęstości Ciężar: Od 4 do 8 Kg/m² Reakcja na ogień: B - s3, d0 Wymiary: 1000 x 2000 mm Powierzchnia: Podstawowy kolor : Gładka Gęstość: 2000 kg/m³ (±10%) 24 EN 13501

25 HVAC/R Systems and noise SYSTEMY HVAC/R KANAŁY KANALIZACYJNE CERTYFIKAT INSTYTUTU FRAUNHOFERA NR. P. - BA 247/2006 Dopływ wody Strych Ściana murowana V = 70,4 m³ 220 Kg/m³ B V = 52,6 m³ A Test spełnia wymogi normy DIN 4109 (Niemcy). Test został przeprowadzony w laboratorium symulując rzeczywistą instalację w wielopiętrowym budynku z pomieszczeniami, których zmierzona kubatura wynosi odpowiednio 70,4 m3 i 52,6 m3 (na każdym piętrze). V = 52,6 m³ Ściana zainstalowania V = 70,4 m³ Poziom natężenia dźwięku Lln [db(a)] Obszar: Piwnica z K-FONIK ST GK Obszar: Fundament bez K-FONIK ST GK 072 Odpływ wody Pierwsze piętro - Strefa A bez K-FONIK ST GK 072 z K-FONIK ST GK 072 Pierwsze piętro - Strefa B Kolano 2 x 45 ŚCIĄGNIJ CERTYFIKAT 25 SYSTEMY HVAC/R Izolacja akustyczna instalacji sanitarnych takich jak przewody kanalizacyjne w budynkach jest niezwykle istotną sprawą. Materiał K-FONIK ST GK to wydajne rozwiązanie do izolacji akustycznej kanałów kanalizacyjnych. Rozwiązanie to przebadane zgodnie z UNI EN zostało zaaprobowane do ww. zastosowania (badania przeprowadzone przez Instytut Fraunhoffera Nr P-BA 247/2006). Badanie na pozwala dokładne określenie komfortu akustycznego w zakresie zmniejszenia poziomu natężenia dźwięku. 05

26 GAMA PRODUKTÓW K-FONIK QR KODY PRZEKIEROWUJĄ DO STRONY INTERNETOWEJ TO PROSTE! Zeskanuj kody QR które znajdziesz na początku każdej sekcji produktu korzystając z darmowego programu do skanowania kodów QR na Twoim smartfonie (Andriod, Apple i Windows). W ten sposób uzyskasz dostęp do wielu zawsze aktualnych informacji dodatkowych. 26

27 K-FONIK GAMA PRODUKTÓW K-FONIK oferuje szeroką gamę rozwiązań w zakresie izolacji akustycznej w celu zapewnienia większego komfortu akustycznego. PRODUKTY K-FONIK PU GK K-FONIK PE GK K-FONIK P K-FONIK B K-FONIK 240 K-FONIK 160 INDUSTRIAL SYSTEMY ABSORBERY DŹWIĘKU K-FONIK GV K-FONIK GK ZASTOSOWANIA K-FONIK ST GK SEKTOR ST IZOLATORY DŹWIĘKU Podłogi BUDOWNICTWO 06 Ściany Elementy strukturalne HVAC PRZEMYSŁ, ROPA I GAZ OEM Kanały wentylacyjne, wentylatory i sprężarki, skrzynki rozprężne, obudowy akustyczne Rury, armatura i urządzenia przemysłowe, pompy Osłony maszyn, silników i sprężarek oraz sprzęt AGD, pompy ciepła, obudowy i ekrany akustyczne PRZEMYSŁ STOCZNIOWY I KOLEJNICTWO PRZEMYSŁ SAMOCHODOWY Komory silników, ściany, podłogi i ramy, kabiny kierowców i operatorów, instalacje wentylacyjne i klimatyzacyjne, dylatacje 27

28 K-FONIK ST GK K-FONIK ST GK Dźwiękoizolacyjna mata ze spienionego kauczuku o różnych grubościach połączona z warstwą niespienionego kauczuku o wysokiej gęstości. Produkt nie jest wytwarzany przy użyciu ołowiu, dlatego jest bezpieczny dla zdrowia. K-FONIK ST GK łączy właściwości materiału K-FONIK GK i K-FONIK ST. } ZASTOSOWANIA K-FONIK ST GK to idealne rozwiązanie dla ścian, sufitów, kabin akustycznych, przewodów kanalizacyjnych, izolacji akustycznej w zastosowaniach O.E.M., itd. PARAMETRY AKUSTYCZNE } GAMA PRODUKTU K-FONIK ST GK 074 K-FONIK ST GK 072 Izolacyjność akustyczna R (db) 4 Kg/m²,materiał o wysokiej gęstości 3 mm ST Częstotliwość (Hz) R w (C ;C tr ) = 2 6 (0 ;- 3 ) db 28 Częst. (Hz) R (db) , , , , , , , , , , K-FONIK ST GK ST Kg/m²,materiał o wysokiej gęstości 10 mm ST K-FONIK ST GK ST Kg/m²,materiał o wysokiej gęstości 16 mm ST 3 mm ST 4 Kg/m²,materiał o wysokiej gęstości 10 mm ST Pełna gama produktu znajduje się w cenniku ST GK 072 Typ materiału Spieniona pianka kauczukowa i materiał z niespienionego kauczuku 26,5 Masa: 4,4 Kg/m² (K-FONIK ST GK 072) ,8 Reakcja na ogień: B- s³, d0 EN , W/(m k) EN DIN ,9 Przewodność cieplna: ,2 Wymiary 2000 x 1000 mm Gładka Czarny ,8 Powierzchnia ,0 Podstawowy kolor ,9

29 K-FONIK GK/GV K-FONIK GK/GV Mata dźwiękoizolacyjna wykonana z kauczuku o wysokiej gęstości stosowana w budownictwie, O.E.M. i do zastosowań przemysłowych. Produkt wytwarzany jest bez użycia ołowiu i i dlatego jest bezpieczny dla zdrowia. K-FONIK GK to materiał z niespienionego kauczuku o wysokiej gęstości posiadający wysokie właściwości izolacyjności dźwiękowej. Posiadane przez niego właściwości sprawiają, że jest doskonałym materiałem do izolacji ścian i sufitów w zastosowaniach cywilnych, izolacji rurociągów w zastosowaniach przemysłowych, zmniejszenia powstawania wibracji w zastosowaniach O.E.M. K-FONIK GV to materiał z niespienionego kauczuku o wysokiej gęstości produkowany bez użycia halogenów Posiadane przez niego właściwości sprawiają, że jest doskonałym rozwiązaniem do izolacji akustycznej w zastosowaniach morskich i kolejowych. } ZASTOSOWANIA Izolacyjność akustyczna R (db) K-FONIK GK to idealne rozwiązanie do izolacji akustycznej ścian, sufitów, kabin akustycznych, przewodów kanalizacyjnych, izolacji akustycznej w zastosowaniach O.E.M.,itd. Częstotliwość (Hz) Częst. (Hz) R (db) , , , , , , , , , , , , , , , , , ,9 K-FONIK GK to doskonałe rozwiązanie dla przemysłu stoczniowego i kolejnictwa. GAMA PRODUKTU K-FONIK GK od 4 do 8 Kg/m2 materiał o wysokiej gęstości z niespienionego kauczuku PRODUKTY } PARAMETRY AKUSTYCZNE 06 K-FONIK GV od 4 do 8 Kg/m2 materiał o wysokiej gęstości z niespienionego kauczuku K-FONIK GK Typ materiału kauczuk o wysokiej gęstości Reakcja na ogień B - s3, d0, IMO A653 (CE MARINE), FMVSS 302 Zakres temperatur -40 C + 70 C Wymiary 1000 x 2000 mm Powierzchnia Gładka Ciężar Od 4 do 8 Kg/m² Podstawowy kolor : Czarny (GK), Biały (GV) Gęstość: 2000 kg/m³ (±10%) EN13501 R w (C ;C tr ) =2 7 ( -1 ;- 4 ) db 29

30 K-FONIK 160 K-FONIK 160/240 K-FONIK 160/240 to otwartokomórkowy materiał akustyczny pochłaniający dźwięk. Jego otwartokomórkowa struktura a także unikalna gradientowa budowa sprawiają, iż jest idealnym rozwiązaniem akustycznym w budownictwie, HVAC/R, na rurociągach i w zastosowaniach przemysłowych. Materiał ten łączy doskonałe parametry pochłaniania dźwięku z właściwościami dźwiękoizolacyjnymi ZASTOSOWANIA } K-FONIK 160/240 wykorzystywany jest w zastosowaniach, gdzie niezbędne jest użycie skutecznego materiału dźwiękochłonnego; na rurociągach przemysłowych, w budownictwie, O.E.M. } PARAMETRY AKUSTYCZNE GAMA PRODUKTU K-FONIK GK 160/240 od 10 do 350 mm Pełna gama produktu znajduje się w cenniku Izolacyjność akustyczna R (db) K-FONIK GK Częstotliwość (Hz) Typ materiału Materiał ze spienionego kauczuku o otwartej strukturze komórkowej Gęstość: Kg/m³ Przewodność cieplna: K-FONIK 240: 0,056 W/(m k) K-FONIK 160: 0,048 W(m k) EN DIN Reakcja na ogień: C - s3, d0 EN13501 Zakres temperatur: -40 C + 85 C Wymiary: Pełne informacje w cenniku Grubości: Od 10 do 350 mm Podstawowy kolor: Czarny Moduł elastyczny (MPa): 22 ± 3.7 (160) ± 8.0 (240) Naprężenie niszczące (%): 114±33 (160) ± 47 (240) Izolacyjność akustyczna K-FONIK mm Rw=5 db K-FONIK 160, 10 mm αw =0,25 K-FONIK 240, 10 mm αw =0,25 K-FONIK mm Rw=8 db K-FONIK 160, 15 mm αw =0,30 K-FONIK 240, 15 mm αw =0,40 K-FONIK mm Rw=9 db K-FONIK 160, 25 mm αw =0,45 K-FONIK 240, 25 mm αw =0,55 K-FONIK mm Rw=8 db K-FONIK 240, 50 mm αw =0,90 K-FONIK mm Rw=10 db K-FONIK mm Rw=14dB 30

31 K-FONIK B K-FONIK B Materiał ze spienionego poliuretanu o otwartej powierzchni do pochłaniania dźwięku. K-FONIK B został specjalnie opracowany do zastosowań, w którym priorytetem jest zdolność pochłaniania dźwięku. Materiał ten zbudowany jest ze spienionej pianki kauczukowej o otwartych komórkach i gęstości 25/30 kg/m³. Dostępny jest również w wersji K-FONIK ST B w połączeniu z kauczukiem ST. ZASTOSOWANIA K-FONIK B jest powszechnie stosowany w salach konferencyjnych, strzelnicach, studiach nagrań, studiach radiowych/telewizyjnych, ruchomych panelach akustycznych, maszynowniach, itd. PARAMETRY AKUSTYCZNE B 20 PRODUCTS GAMA PRODUKTU ST B 20 PU 10 mm ST 10 mm PU 10 mm ST 10 mm Pełna gama produktu znajduje się w cenniku Izolacyjność akustyczna R (db) α B20 Częst. (Hz) αw 100 0, , , , , Częstotliwość (Hz) K-FONIK B 20, (Grubość: 20 mm) 0,10 06 K-FONIK B 0,18 0,25 Typ materiału: Spieniona pianka poliuretanowa 0,41 Gęstość: Kg/m³ 0,43 Reakcja na ogień: B - s3, d0 (tylko wersja ST B) Zakres temperatur: -40 C + 70 C Wymiary: 1000 x 2000 mm Powierzchnia: Pofalowana Grubość: 20 mm Podstawowy kolor: Czarna EN ,65 0,67 0, , , , , ,74 αw 0,28 31

32 ST / K-FONIK FIBER-P ST ZASTOSOWANIA ST to idealne rozwiązanie do izolacji akustycznej podłóg pływających. Jego właściwości mechaniczne zmniejszają przenoszenie dźwięków uderzeniowych zwiększając wartość Δ LW. PARAMETRY AKUSTYCZNE Δ LW = 25 db s.d. = 54 MN/m³ GAMA PRODUKTU ST ST 6mm ST Materiał: Spieniona pianka kauczukowa EN14304 Reakcja na ogień: B- s3, d0 EN Zakres temperatur: -165 C + 85 C Wymiary: wys mm - zwoje 30 m Grubość: 6mm Sztywność dynamiczna: 54 MN/m³ Powierzchnia: Gładka Ciężar: 0,3 Kg/m² (±10%) Podstawowy kolor: Czarny Gęstość: 50 kg/m³ (±10%) Odporność na: ściskanie 0,3± 0,05 mm UNI EN UNI EN Pełna gama produktu znajduje się w cenniku K-FONIK PE GK K-FONIK PE GK to materiał dźwiękoizolacyjny o wysokiej gęstości opracowany w celu dostarczenia rozwiązań w obszarze konkretnych problemów związanych z izolacyjnością akustyczną. Pełna gama produktu K-FONIK PE GK wykorzystywana jest w wielu zastosowaniach akustycznych ZASTOSOWANIA K-FONIK PE GK to doskonały materiał do izolacji akustycznej ścian, sufitów i podsufitek, kabin akustycznych i instalacji kanalizacyjnych. GAMA PRODUKTU K-FONIK PE GK PE 3mm K-FONIK GK 4 Kg/m² PE 3mm 32 K-FONIK PE GK PE 3mm K-FONIK GK 4 Kg/m² PU 12mm K-FONIK PE GK Typ materiału: Polietylen i niespieniony wysokiej gęstości kauczuk o Reakcja na ogień: Materiał samogasnący Zakres temperatur: -40 C+70 C Wymiary: 1000 x 2000 mm w zwojach Powierzchnia Gładka Podstawowy kolor : Czarny

33 K-FONIK PU GK / K-FONIK P K-FONIK PU GK PU GK to materiał dźwiękochłonny z poliuretanu połączony z materiałem z niespienionego kauczuku o wysokiej gęstości. ZASTOSOWANIA PU GK to doskonały materiał do izolacji akustycznej ścian, sufitów i podsufitek, garaży, kabin akustycznych i instalacji kanalizacyjnych. GAMA PRODUKTU K-FONIK PU GK K-FONIK PU GK K-FONIK GK 4 Kg/m² PU 12mm K-FONIK GK 4 Kg/m² PU 20mm K-FONIK PE GK Typ materiału: Polietylen i niespieniony gęstości Reakcja na ogień: Materiał samogasnący kauczuk o wysokiej Zakres temperatur: -40 C+70 C Wymiary: 1000 x 2000 mm w zwojach Powierzchnia Gładka lub pofalowana Podstawowy kolor : Czarny Pełna gama produktu znajduje się w cenniku PRODUKTY K-FONIK P K-FONIK P materiał dźwiękochłonny posiadający piramidalny kształt. Doskonałe rozwiązanie do izolacji akustycznej pomieszczeń. 06 } ZASTOSOWANIA Example of possible application K-FONIK P jest powszechnie wykorzystywany w halach sportowych, konferencyjnych, studiach nagrań, studiach radiowych/telewizyjnych, ruchomych panelach akustycznych. K-FONIK P P5 0 - α w = 0,3 4 P α w = 0,8 2 GAMA PRODUKTU K-FONIK P 50 K-FONIK P 100 PU 30 mm PU 70 mm PU 20 mm PU 30 mm Typ materiału: Poliuretan Reakcja na ogień: Materiał samogasnący Gęstość: Kg/m³ Zakres temperatur: -40 C+70 C Wymiary: 1000 x 2000 Powierzchnia Struktura piramidalna Podstawowy kolor : Ciemny szary Please see the price list for the full range 33

34 CASE STUDIES & PROJEKTY case stud Projec 34

35 dies cts 35

36 CASE STUDIES ZASTOSOWANIA CYWILNE K-FONIK ZASTOSOWANIA CYWILNE Przykład zastosowania materiałów K-FONIK w celu zwiększenia izolacyjności akustycznej w budynkach wielorodzinnych. Istniejąca ściana została zbudowana z bloczków z gazobetonu. W celu jej zwiększenia jej izolacyjności akustycznej zostały użyte następujące materiały: > Maty K-FONIK GK - materał dźwiękoizolacyjny o dużej gęstości > Maty K-FONIK materiał dźwiękochłonny o otwartej strukturze komórkowej, o unikalnej gradientowej budowie, charakteryzujący się różną gęstością w różnych miejscach objętości materiału. Ta unikalna budowa powoduje wielokrotną zmianę kierunku fal akustycznych, co korzystnie wpływa na zdolność pochłaniania akustycznego. Mata K-FONIK GK została przymocowana do istniejącej ściany przy pomocy kleju montażowego do płytek. Następnie została zbudowana lekka konstrukcja szkieletowa, przytwierdzona wyłącznie do sufitu i do podłogi. Nowo powstała ściana nie jest w żadnym miejscu przymocowana do istniejącej przegrody murowanej. Profile ramy zostały zdylatowane przy pomocy pasów dylatacyjnych K-FONIK GK. Pasy dylatacyjne K-FONIK GK muszą być szersze od profili 36 stalowych w celu zamontowania płyt kartonowo gipsowych, które w ten sposób nie będą stykały się z podłogą i sufitem. Profile pionowe są ustawione co 40 a nie 60 cm w celu zwiększenia sztywności konstrukcji. Przestrzenie pomiędzy profilami zostały wypełnione materiałem K-FONIK 160 w celu wzmocnienia efektu izolacji akustycznej i pochłonięcia pewnej porcji energii akustycznej. Warto zwrócić uwagę na detal, gdzie płyta kartonowo - gipsowa łączy się sufitem i ścianami. Nie ma w tym miejscu bezpośredniego kontaktu, powstałą przestrzeń (Ok. 2-4 mm) należy wypełnić masą akrylową. Osiągnięto znaczny przyrost izolacyjności akustycznej, również przez sposób montażu, który jest praktycznie niezależny od istniejącej przegrody. Materiały K-FONIK GK i 160 doskonale się uzupełniają w poprawie komfortu akustycznego. PEŁNA WERSJA CASE STUDY

37 CASE STUDIES STUDIUM PRZYPADKU ORAZ PROJEKTY ZASTOSOWANIA CYWILNE K-FONIK ADAPTACJA AKUSTYCZNA PRZY UŻYCIU MATERIAŁÓW K-FONIK Przyjęte rozwiązanie: zaproponował zastosowanie jednej warstwy materiału K-FONIK ST GK 072 do istniejącego sufitu wewnątrz profili z konstrukcji szkieletowej oraz warstwę materiału K-FONIK GK o ciężarze 4 kg/m 2 w połączeniu z materiałem z włókna poliestrowego o grubości 60 mm. Ściany zostały wewnątrz zaizolowane przy pomocy płyt z włókna poliestrowego o gęstości 26 kg/m3 umieszczonego pomiędzy matami materiału wytłumiającego. Maty akustyczne K-FONIK ST GK 072 zostały zamontowane wewnątrz profili obwodowych i profili poziomych typu C. Po wykonaniu prac została zmierzona izolacyjność akustyczna właściwa przybliżona R' IZOLACYJNOŚĆ AKUSTYCZNA WŁAŚCIWA Ściany działowe powinny zagwarantować izolacyjność akustyczną właściwą na poziomie przynajmniej R'W 40. Pomiar izolacyjności akustycznej właściwej przybliżonej został przeprowadzony zgodnie z procedurą opisaną w normie UNI EN ISO KONKLUZJE Dla każdej przegrody będącej przedmiotem oceny dokonano oceny poziomu natężenia dźwięku (db). R'w dla zaizolowanej akustycznie przegrody = 41 db. PEŁNA WERSJA CASE STUDY 37 07

38 PROJEKTY Projekty K-FONIK ST GK K-FONIK ST GK K-FONIK GK K-FONIK GK 38

39 PROJEKTY Nasz dział techniczny składa się z wykwalifikowanych specjalistów wykonujących analizy pozwalające określić przydatność danego materiału do konkretnego zastosowania. STUDIUM PRZYPADKU ORAZ PROJEKTY K-FONIK 160 K-FONIK GK K-FONIK GK 07 K-FONIK ST GK 39

40 40

41 Światowy Lider w produkcji materiałów ze spienionego kauczuku oszczędzających energię DOKUMENTY PDF Broszura w formacie PDF Strona internetowa poświęcona akustyce BIURO TECHNICZNE t.kulik@k-flex.pl 41

42 Izolacje Akustyczne MATERIAŁY DŹWIĘKOCHŁONNE MATERIAŁY DŹWIĘKOIZOLACYJNE MATERIAŁY WIBROIZOLACYJNE IT_BRO_ACUSTIC_0515 KOMFORT AKUSTYCZNY Polska Sp. z o.o Gdynia, ul. Pucka 112 tel fax Dział Obsługi Klienta: Uniejów, Wielenin Kolonia 50 B tel , fax zamowienia@k-flex.pl
