1 katalog

2

3 SPIS TREŚCI 1. Informacje ogólne 2. Jakość 3. Specyfikacja materiałów 3.1 Parametry 3.2 Tworzywa 3.3 Uszczelnienia 3.4 Sieciowanie radiacyjne 4. Transport i składowanie 5. Montaż 6. Serwis i szkolenia 7. Katalog produktów 7.1 Mufy i nasuwki izolacyjne Mufy termokurczliwe MTX2 sieciowane radiacyjnie Nasuwki termokurczliwe NTX3 sieciowane radiacyjnie z klejem Mufy termokurczliwe MT Mufy termokurczliwe MTM z mastikiem (pojedyncze uszczelnienie) Mufy termokurczliwe MTO1 z mastikiem i doszczelniającymi opaskami sieciowanymi radiacyjnie (podwójne uszczelnienie) Mufy termokurczliwe kolanowe MTF1 sieciowane radiacyjnie (Flex Bend) Mufy termokurczliwe końcowe MTK Mufy przesuwne MP Mufy elektrooporowe zamknięte MEZ (obkurczane przed zgrzewaniem) Mufy elektrooporowe płytowe otwarte MEP Pianka poliuretanowa PUR do wypełniania połączeń mufowych Pianka poliuretanowa PUR do wypełnienia muf kolanowych typu Flex Bend 7.2 Rury płaszczowe HDPE100 Cega do preizolacji 7.3 Redukcje termokurczliwe Redukcje termokurczliwe RT1 niesieciowane Redukcje termokurczliwe RTX2 sieciowane radiacyjnie 7.4 Kołpaki termokurczliwe (end cap) EC sieciowane radiacyjnie Kołpaki termokurczliwe (end cap) ECS1 sieciowane radiacyjnie, dla rur pojedynczych Kołpaki termokurczliwe (end cap) ECD1 sieciowane radiacyjnie, dla rur podwójnych symetrycznych Kołpaki termokurczliwe (end cap) dzielone ECZ1 wzmocnione włóknem szklanym, zamykane zamkiem błyskawicznym sieciowane radiacyjnie, dla rur pojedynczych 7.5 Opaski termokurczliwe sieciowane radiacyjnie z mastikiem (TPSM-PE) 8. Towary i akcesoria 8.1 Pierścień uszczelniający gumowy PUG (przejście przez ścianę) 8.2 Manszeta termokurczliwa do przepustów wzmocniona włóknem szklanym CSEM-F sieciowana radiacyjnie 8.3 Taśma termokurczliwa WPSM-PE sieciowana radiacyjnie 8.4 Taśma termokurczliwa wzmocniona RJS-E sieciowana radiacyjnie 8.5 Listwa zamykająca WPCP-IV 8.6 Łatki zapobiegające przed wnikaniem wilgoci (FOPS) 8.7 Korki HDPE do muf termokurczliwych i zgrzewanych elektrooporowo 8.8 Mastik 8.9 Drut miedziany i miedziany cynowany 8.10 Podtrzymka (wspornik) PDA drutu sygnalizacyjnego 8.11 Złączka (tulejka zaciskowa) ZDA drutu sygnalizacyjnego 1,39mm 8.12 Zgrzewarka elektrooporowa CEG1 do muf obkurczanych MEZ 8.13 Zgrzewarka elektrooporowa CEG2 do muf płytowych otwartych MEP 8.14 Zestaw do prób ciśnieniowych ZPCD (duży)

4 wydanie: luty 2017

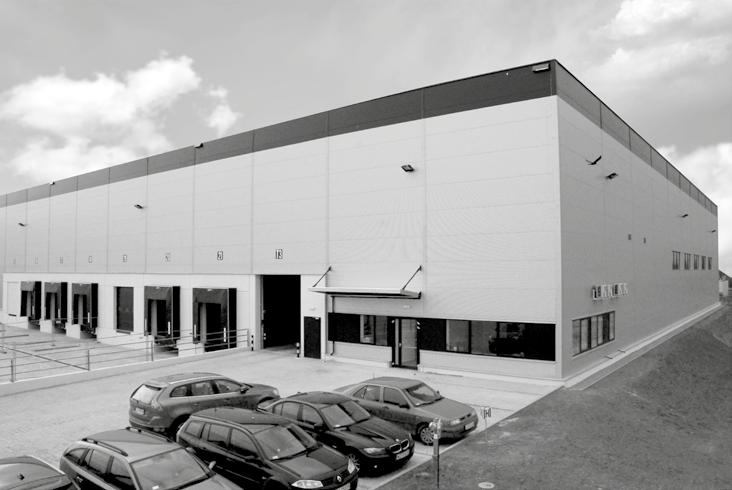

5 Nowy zakład zlokalizowany w Lublinie 1. Informacje ogólne CEGA Spółka z ograniczoną odpowiedzialnością powstała w 2007 roku i jest jednym z dwóch polskich producentów muf termokurczliwych wykonywanych z polietylenu dużej gęstości (HDPE - high density polyethylene), sieciowanych radiacyjnie. Na swoje innowacyjne wyroby uzyskała ochronę patentową, na podstawie decyzji Nr , wydanej przez Urząd Patentowy Rzeczypospolitej Polskiej. Siedziba Spółki mieści się w Lublinie i tam też umiejscowiony został nowy, bardzo nowoczesny zakład produkcyjny oraz magazyn wyrobów i towarów, obsługujący klientów z Polski i Europy. Odpowiadając na potrzeby rynku CEGA tworzy nową jakość produktów i powoduje dalszy ich rozwój wykorzystując zaawansowane technologie oraz innowacyjne rozwiązania. Realizowane długoterminowe programy inwestycyjne stanowią kolejne etapy ekspansji firmy i są krokiem w kierunku strategicznego rozszerzenia potencjału tkwiącego w dotychczasowej działalności, poprzez wykorzystanie posiadanej marki produktów oraz know-how w sieciowaniu i konfekcjonowaniu wyrobów. CEGA obsługuje rynki: krajowy i zagraniczne, a jej produkty dystrybuowane są do kilkunastu krajów w Europie. 2. Jakość Wysoka jakość produktów CEGA jest pochodną wielu czynników, takich jak: - nowoczesne, innowacyjne urządzenia oraz linie produkcyjne, - używanie do produkcji wyłącznie wysokiej jakości tworzyw od producentów zrzeszonych w organizacji PE100+ Association (Basell, Sabic, Borealis) i komponentów (mastiki, kleje), - kontrola jakości na każdym poziomie produkcji, - 30-letnie doświadczenia w produkcji wyrobów z tworzyw sztucznych (rury, folie, opakowania etc.), - praktyka w stosowaniu i ulepszaniu materiałów termokurczliwych, - najwyższe kwalifikacje personelu zarówno w obszarze zarządzania jak i produkcji. 5

6 3. Specyfikacja wyrobów i materiałów 3.1 Parametry Mufa termokurczliwa, sieciowana radiacyjnie MTX2 produkcji CEGA jest jedynym wyrobem na rynku, który łączą w sobie kluczowe parametry: - pełną zgodność surowca z wymogami normy PN-EN 253:2009+A2:2015, ponieważ wykonywana jest z materiału klasy PE100, - stopień usieciowania radiacyjnego powyżej 40%, - kształt identyczny z płaszczem osłonowym rury preizolowanej (brak kielichów i przewężeń), - brak konieczności centrowania mufy podczas obkurczania (np. klinami), co wynika ze stosowania innowacyjnej technologii produkcji równomiernie rozkładającej naprężenia na całym obwodzie wyrobu, - zakres produkowanych średnic od D: 90mm do D: 1200mm, - wytrzymałość 100 cykli w skrzyni z piachem zgodnie z PN-EN 489:2009, nawet bez kleju termotopliwego, - wytrzymałość 1000 cykli w skrzyni z piachem wg metodyki PN-EN 489:2009, w wersji z klejem termotopliwym. Zdjęcia pokazują brak najmniejszych odkształceń muf MTX2 po 1000 cykli w skrzyni z piachem w akredytowanym laboratorium HTC Veolia w W-wie. Duża szybkość obkurczania muf MTX2 w stosunku do znanych na rynku rozwiązań pozwala znacznie zaoszczędzić czas na budowie, a możliwość obkurczania ich na całej długości umożliwia stosowanie razem z łupkami izolacyjnymi lub skracanie do żądanej długości, np. przy nietypowych złączach w pobliżu kolan, czy trójników. Wieloletnie doświadczenie w terenie pokazuje, że mufy MTX2 są wyjątkowo przyjazne w zabudowie oraz bardzo odporne na błędy monterskie. 3.2 Tworzywa Norma PN-EN 253:2009+A2:2015 jednoznacznie definiuje materiał, z którego musi być wykonany płaszcz osłonowy rury preizolowanej, tj. polietylen klasy PE80 lub PE100. Jest to bardzo ważny element rurociągu, który ma zapewnić odpowiednią stabilność pracy w długim okresie użytkowania, odporność termiczną, mechaniczną, na UV i światło oraz dobrą zgrzewalność zarówno przy montażu jak i naprawach uszkodzeń. Konieczne zatem jest również stosowanie analogicznych materiałów dla muf izolacyjnych jak dla pozostałych elementów rurociągu ciepłowniczego. Taką strategię od początku swojej działalności przyjęła CEGA, stosując jako surowiec do produkcji wyrobów wyłącznie polietylen bimodalny, trzeciej generacji, klasy PE100, będący w 100% zgodny z wymogami ww. normy. Wskutek specjalnego procesu bimodalnego, materiały PE100 wykazują dobrze wyważone własności wykraczające poza granice procesu klasycznego. W trakcie procesu polimeryzacji dodaje się, do monomeru etylenu, komonomer, aby wpłynąć na krystaliczność i poprzez to na sztywność, udarność oraz odporność na pękanie naprężeniowe polietylenu. Właściwości surowca stosowanego do produkcji muf CEGA: Polietylen czarny, bimodalny dużej gęstości (HDPE) o następujących własnościach: - klasa tworzywa: PE100, - gęstość: od 956 do 962 kg/m 3, - wskaźnik szybkości płynięcia MFR od 0,25 do 0,5 g/10min., - stabilność termiczna (OIT) powyżej 20 min. Właściwości tulei HDPE, z której powstaje mufa termokurczliwa: - średnice zewnętrzne tulei, grubości ścianek oraz tolerancje zgodne z PN-EN 253:2009+A2:2015 lub wymaganiami klienta, - naprężenie na granicy plastyczności przy wydłużeniu 6%- 12% na poziomie, co najmniej 20 N/mm 2 (przeważnie N/mm 2 ), - wydłużenie przy zerwaniu w zakresie %, - skurcz wzdłużny nie większy niż 3%, - odporność na pękanie (działanie karbu przy stałym obciążeniu) - minimum 300h przy temp. 80 C i naprężeniu 4N/mm 2, - wytrzymałość w niskich temperaturach, - odporność na korozję, - przyjazność dla środowiska w produkcji i utylizacji, możliwość recyklingu. 3.3 Uszczelnienia Od chwili wyprodukowania mufy do czasu jej instalacji minąć może dużo czasu. W praktyce trudno przewidzieć, jak długo mufa czekać będzie na montaż. Niektórzy producenci wyrobów podają termin ważności, określając datę, kiedy najpóźniej powinna nastąpić instalacja. Główną przyczyną takiego stanu rzeczy jest stosowanie nieodpowiednio dobranych klejów termotopliwych oraz mas uszczelniających, które są podatne na utlenianie lub chłoną wilgoć z atmosfery i z czasem ulegają degradacji. W efekcie jeśli mufa instalowana będzie po terminie przydatności do montażu, nie ma żadnej pewności co do jakości wykonanego połączenia, podczas gdy ze statystyk wynika, że jest to miejsce newralgiczne dla trwałości całego rurociągu preizolowanego. Dlatego też mufy termokurczliwe, sieciowane radiacyjnie CEGA posiadają uszczelnienia zaprojektowane na minimum 30-letnią żywotność, co w pełni odzwierciedla współczesne założenia projektowe dla rurociągów preizolowanych. Klej termotopliwy nakładany jest w środkowej części powierzchni wewnętrznej wyrobu i ma za zadanie zwiększyć jego wytrzymałość na odrywanie od podłoża, na które montowana jest mufa. Mastik natomiast umiejscowiony jest przy jego krawędziach i ma na celu szczelne wypełnienie wszelkich nierówności oraz pozwala na zachowanie elastyczności całego połączenia. Mastik stosowany w wyrobach CEGA posiada dodatkowo zdolność do samowulkanizacji. 6

7 3.4 Sieciowanie radiacyjne W procesie przemysłowego sieciowania polietylenu stosuje się promieniowanie elektronowe. Pochodząca z akceleratora wiązka przyśpieszonych elektronów przechodząc przez materiał oddaje część energii w zderzeniach elastycznych z cząstkami polimeru. Efektem tego zjawiska jest wydzielanie w materiale ciepła, wodoru oraz nieznacznych ilości węglowodorów. Dzieje się tak, ponieważ atomy wodoru wybijane są z cząsteczek polimeru przez stosunkowo niewielką ilość elektronów. W wyniku tego powstaje aktywny chemicznie rodnik: RH R + H. Jeżeli w bliskim sąsiedztwie znajdują się dwa rodniki pochodzące z różnych cząsteczek, powstaje dodatkowe wiązanie poprzeczne: R + R R R. W ten sposób tworzy się przestrzenna sieć zbudowana z łańcuchów polimeru, dzięki czemu polimer przestaje być termoplastyczny. 4. Transport i składowanie Wyroby termokurczliwe jak mufy, opaski, end capy oraz inne akcesoria należy składować w suchym, chronionym przed mrozem i bezpośrednim promieniowaniem słonecznym pomieszczeniu. Mufy powinny być składowane w pozycji pionowej. W praktyce, szczególnie w przypadku polietylenu, prowadzi to do otrzymania materiału charakteryzującego się szeregiem unikalnych właściwości takich jak wzmocniony efekt pamięci kształtu, ulepszone w pewnym zakresie właściwości mechaniczne, a także odporność cieplna i chemiczna. Zjawisko pamięci kształtu opiera się na fakcie, iż w ciele stałym znajduje się przestrzenna sieć. Gdy materiał zawierający taką sieć zostanie w odpowiednio podwyższonej temperaturze odkształcony pod wpływem użytej siły, to powstaną w tej sieci naprężenia, które są następnie zamrażane poprzez szybkie schłodzenie, dzięki czemu nie zanikają po ustaniu działania siły. Ponowne ogrzanie powoduje, że zamrożone naprężenia przywracają materiałowi poprzedni kształt. Opisany mechanizm zjawiska pamięci kształtu jest podstawą w opracowywaniu technologii produkcji wyrobów termokurczliwych, a zwłaszcza w ustalaniu parametrów procesu orientacji takich jak temperatura, czas oraz wymiary odkształcenia wyrobu. Z procesu orientacji wynika bowiem zdolność kurczenia się materiału. Wymagania w tej kwestii określone są liczbowo wartością skurczu wyrażoną procentowo w odniesieniu do różnicy wymiarów przed podgrzaniem do wymiarów uzyskanych po ostygnięciu wyrobów. W praktyce, gdy produkt przed obkurczeniem został nałożony na inny, to podczas jego obkurczania następuje dopasowanie jego kształtu do podłoża, jeśli stopień skurczu był wystarczający. Zaleca się również, aby w pomieszczeniu, w którym zostaną zmagazynowane wszystkie materiały, razem z komponentami pianki PUR, była możliwość utrzymania temperatury pomiędzy C. Pianka PUR dostarczana jest oddzielnie w postaci dwóch składników. Składnik A poliol (kolor jasny) oraz składnik B izocyjanian (kolor ciemny), pakowane są w polietylenowe butelki lub kanistry o pojemności: 0,25; 0,5; 1,0; 2,0; 5,0 lub 10 dm 3. Otwarcie ich może nastąpić w odpowiednich warunkach na krótko przed użyciem. W temperaturze poniżej 0 C występuje zjawisko krystalizacji składników pianki PUR. Zmrożone lub skrystalizowane składniki nie nadają się do użytku. Warunki przechowywania muf i komponentów pianki PUR dotyczą również przechowywania na placu budowy. 7

8 Etykiety na wyrobach. Etykiety na komponentach pianki PUR. 5. Montaż W celu przeprowadzenia prawidłowej, sprawnej zabudowy muf, nasuwek czy opasek należy uważnie przeczytać i ściśle stosować się do wszystkich instrukcji montażu zalecanych przez CEGA oraz posiadać niezbędne materiały i wyposażenie tj.: - wyrób odpowiednio dopasowany do średnicy płaszcza osłonowego rury preizolowanej lub rury przewodowej, - wiertarkę lub wkrętarkę akumulatorową oraz frez Ø24mm, - młotek do wbicia korków odpowietrzających, - palnik gazowy na propan-butan BN40 (lub odpowiednik) dla średnic oraz BN60 dla większych średnic, butla z gazem, reduktor, wąż przyłączeniowy, - zgrzewarkę do korków wtapianych, 8

9 - płótno ścierne (ziarno 60-80), - zmywacz (aceton lub alkohol etylowy pow. 90%) oraz czyściwo, - okulary i rękawice ochronne, - dodatkowe wyposażenie ochronne zgodnie z wymogami BHP, - przy opadach atmosferycznych, a także silnym nasłonecznieniu, parasol lub namiot, - oraz inny konieczny sprzęt i oprzyrządowanie. W upalne dni operację pianowania należy wykonywać w godzinach rannych, gdy temperatura składników pianki nie przekracza 25 C. 6. Serwis i szkolenia CEGA zapewnia serwis sprzedażowy oraz posprzedażny w zakresie całej oferty wyrobów. Prowadzi również szkolenia dla przedstawicieli handlowych, wykonawców, monterów złączy, inspektorów nadzoru oraz pracowników kontroli zapewnienia jakości zarówno ze znajomości tworzyw jak i sposobu transportu, magazynowania czy montażu. Należy pamiętać, że do prawidłowego montażu muf izolacyjnych wskazana jest praktyka i doświadczenie. Zaleca się, aby wszyscy monterzy zostali przeszkoleni przez serwisanta CEGA. 7. Katalog produktów 7.1 Mufy i nasuwki izolacyjne CEGA oferuje trzy podstawowe typy muf izolacyjnych, które są dobierane w zależności od wymagań projektu, zakresu stosowanych średnic, warunków gruntowych, kosztów eksploatacji oraz innych kryteriów narzuconych przez inwestora: - mufy termokurczliwe, sieciowane radiacyjnie, - mufy termokurczliwe niesieciowane, - mufy zgrzewane elektrooporowo otwarte lub zamknięte. Wszystkie typy muf izolacyjnych spełniają wymagania norm: PN-EN 489 oraz PN-EN 253:2009+A2:2015. Struktura budowy numeru katalogowego wyrobów CEGA M T X L W M - mufa N - nasuwka E - end cap R - redukcja T - termokurczliwa E - elektrooporowa P - przesuwna X - sieciowanie M - mastik O - opaski W - wskaźnik wygrzania 1 - mastik 2 - klej + mastik 3 - klej średnica wyrobu długość wyrobu W - korek wtapiany B - korek wbijany R - korek rozprężny długość opasek 9

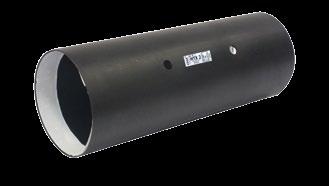

10 7.1.1 Mufy termokurczliwe MTX2 sieciowane radiacyjnie z mastikiem i klejem termotopliwym klej termotopliwy 45 mastik D L PŁASZCZ OSŁONOWY średnica zewnętrzna Mufę MTX2 należy nałożyć na rurociąg preizolowany przed połączeniem rur stalowych za pomocą spawania. Obydwa końce mufy obkurcza się za pomocą łagodnego (żółtego) płomienia palnika gazowego. Mufa ma zastosowanie na wszystkie warunki gruntowe oprócz zanieczyszczonych związkami ropopochodnymi. Zaleca się stosowanie przy wysokim poziomie wód gruntowych, dużej ilości cykli przemieszczeń osiowych, zakwaszonych glebach, wysypiskach etc. Komplet mufy MTX2 zawiera: MUFA MTX2 średnica wewnętrzna +max Dw: - osłonę złącza termokurczliwego z mastikiem i klejem termotopliwym - korki odpowietrzające 2szt. - korki wtapiane 2szt. - chusteczki czyszczące 2szt. MUFA MTX2 Grubość ścianki std po obkurczeniu s: MUFA MTX2 długość L: ,0 600 / 700 MTX2-90L600W /..L ,0 600 / 700 MTX2-110L600W /..L ,0 600 / 700 MTX2-125L600W /..L ,0 600 / 700 MTX2-140L600W /..L ,0 600 / 700 MTX2-160L600W /..L ,0 600 / 700 MTX2-180L600W /..L ,2 600 / 700 MTX2-200L600W /..L ,4 600 / 700 MTX2-225L600W /..L ,6 600 / 700 MTX2-250L600W /..L ,9 700 MTX2-280L700W ,1 700 MTX2-315L700W ,5 700 MTX2-355L700W ,8 700 MTX2-400L700W ,2 700 MTX2-450L700W ,6 700 MTX2-500L700W ,8 700 MTX2-520L700W ,0 700 MTX2-560L700W ,6 700 MTX2-630L700W ,2 700 MTX2-710L700W ,9 700 MTX2-800L700W ,7 700 MTX2-900L700W ,4 700 MTX2-1000L700W ,2 700 MTX2-1100L ,0 700 MTX2-1200L700 * Tolerancja wymiarów dla średnic muf : +/- 1,0 mm ** Inne długości muf MTX2 dostępne na zapytanie Mufy MTX2 opakowywane są w białą folię LDPE i powinny być składowane pionowo. Temperatura maksymalna w trakcie transportu oraz magazynowania nie może przekroczyć 70 o C. Akcesoria dodatkowe: podczas montażu muf należy stosować komponenty pianki poliuretanowej (PUR). Przy zamówieniu należy podać informację, czy mufy mają być dostarczone wraz z pianką PUR. 10

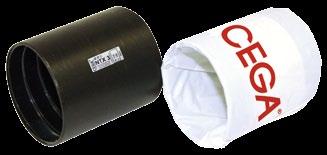

11 Nasuwki termokurczliwe NTX3 sieciowane radiacyjnie z klejem termotopliwym klej termotopliwy 45 D L ŚREDNICA ZEWNĘTRZNA RURY z dodatkowym płaszczem PE/PP NASUWKA NTX3 średnica wewnętrzna +max Dw: NASUWKA NTX3 grubość ścianki std po obkurczeniu s: NASUWKA NTX3 długość L: ,0 150 NTX3-90L ,0 150 NTX3-110L ,0 150 NTX3-125L ,0 150 NTX3-140L ,0 150 NTX3-160L ,0 200 NTX3-180L ,2 200 NTX3-200L ,4 200 NTX3-225L ,6 200 NTX3-250L ,9 200 NTX3-280L ,1 200 NTX3-315L ,5 300 NTX3-355L ,8 300 NTX3-400L ,2 300 NTX3-450L ,6 300 NTX3-500L ,0 300 NTX3-560L ,6 300 NTX3-630L ,2 350 NTX3-710L ,9 350 NTX3-800L ,7 350 NTX3-900L ,4 350 NTX3-1000L ,2 350 NTX3-1100L ,0 350 NTX3-1200L350 * Tolerancja wymiarów dla średnic muf : +/- 1,0 mm ** Inne długości muf NTX3 dostępne na zapytanie Nasuwki NTX3 z klejem termotopliwym, wykonane z HDPE100 sieciowanego radiacyjnie służą m. in. do zabezpieczania miejsc połączeń (zgrzewów) ciśnieniowych rur RC (resistance to crack) z dodatkowym płaszczem zewnętrznym PE lub PP typu: Tytan PE/PP, RC MAXIprotect, SLM, Robust Superpipe, rur opancerzonych Elplast+ lub podobnych. W przypadku wyrobów z taśmą detekcyjną chronią dodatkowo miejsce połączenia przewodów przed wilgocią oraz korozją. Są odporne na promieniowanie UV, światło oraz czynniki agresywne. Nasuwki NTX3 poprzez sieciowanie radiacyjne posiadają wzmocnioną pamięć kształtu, co w połączeniu z warstwą kleju naniesioną na wewnętrznej powierzchni wyrobu, gwarantuje po obkurczeniu pełną szczelność i zabezpieczenie o bardzo wysokich parametrach wytrzymałościowych. Końce nasuwek są fazowane, co podnosi ich odporność na odrywanie od rury podczas ruchu w gruncie. Z uwagi na stosowanie innowacyjnej technologii produkcji równomiernie rozkładającej naprężenia na całym obwodzie wyrobu brak jest konieczności centrowania nasuwek podczas procesu montażu, a duża szybkość obkurczania NTX3 w stosunku do znanych na rynku rozwiązań, pozwala znacznie zaoszczędzić czas na budowie. Nasuwki opakowywane są w białą folię LDPE i powinny być składowane pionowo. Temperatura maksymalna w trakcie transportu oraz magazynowania nie może przekroczyć 70 o C. 11

12 7.1.3 Mufy termokurczliwe niesieciowane MT 45 D L RURA PŁASZCZOWA średnica zewnętrzna MUFA MT średnica wewnętrzna +max Dw: MUFA MT Grubość ścianki std po obkurczeniu s: MUFA MT długość L: ,0 600 / 700 MT -90L600 /..L ,0 600 / 700 MT-110L600 /..L ,0 600 / 700 MT-125L600 /..L ,0 600 / 700 MT-140L600 /..L ,0 600 / 700 MT-160L600 /..L ,0 600 / 700 MT-180L600 /..L ,2 600 / 700 MT-200L600 /..L ,4 600 / 700 MT-225L600 /..L ,6 600 / 700 MT-250L600 /..L ,9 600 / 700 MT-280L600 /..L ,1 600 / 700 MT-315L600 /..L ,5 600 / 700 MT-355L600 /..L ,8 600 / 700 MT-400L600 /..L ,2 600 / 700 MT-450L600 /..L ,6 600 / 700 MT-500L600 /..L ,8 600 / 700 MT-520L600 /..L ,0 600 / 700 MT-560L600 /..L ,6 700 MT-630L ,2 700 MT-710L ,9 700 MT-800L ,7 700 MT-900L ,4 700 MT-1000L ,2 700 MT-1100L ,0 700 MT-1200L700 * Tolerancja wymiarów dla średnic muf : +/- 1,0 mm ** Inne długości muf MT dostępne na zapytanie Uniwersalne mufy termokurczliwe, stosowane jako : - klasyczne mufy termokurczliwe w kombinacji z mastikiem i/lub klejem termotopliwym, - mufy naprawcze, które po wzdłużnym rozcięciu można zgrzać ponownie ekstruderem, - mufy zgrzewane w kombinacji z grzejnikiem, - mufy nietypowe, które można swobodnie skracać i wiercić otwory pod korki zgrzewane w dowolnym miejscu. Mufy MT powinny być składowane pionowo. Temperatura maksymalna w trakcie transportu oraz magazynowania nie może przekroczyć 40 o C. Na życzenie klienta mufy MT mogą być opakowane w białą folię LDPE. 12

13 Mufy termokurczliwe MTM z mastikiem (pojedyncze uszczelnienie) mastik 45 D L RURA PŁASZCZOWA średnica zewnętrzna MUFA MTM średnica wewnętrzna +max Dw: MUFA MTM Grubość ścianki std po obkurczeniu s: MUFA MTM długość L: ,0 600 / 700 MTM -90L600W /..L700W ,0 600 / 700 MTM-110L600W /..L700W ,0 600 / 700 MTM-125L600W /..L700W ,0 600 / 700 MTM-140L600W /..L700W ,0 600 / 700 MTM-160L600W /..L700W ,0 600 / 700 MTM-180L600W /..L700W ,2 600 / 700 MTM-200L600W /..L700W ,4 600 / 700 MTM-225L600W /..L700W ,6 600 / 700 MTM-250L600W /..L700W ,9 600 / 700 MTM-280L600W /..L700W ,1 600 / 700 MTM-315L600W /..L700W ,5 600 / 700 MTM-355L600W /..L700W ,8 600 / 700 MTM-400L600W /..L700W ,2 600 / 700 MTM-450L600W /..L700W ,6 600 / 700 MTM-500L600W /..L700W ,8 600 / 700 MTM-520L600W /..L700W ,0 600 / 700 MTM-560L600W /..L700W ,6 700 MTM-630L700W ,2 700 MTM-710L700W ,9 700 MTM-800L700W ,7 700 MTM-900L700W ,4 700 MTM-1000L700W ,2 700 MTM-1100L700W ,0 700 MTM-1200L700W * Tolerancja wymiarów dla średnic muf : +/- 1,0 mm ** Inne długości muf MTM dostępne na zapytanie Mufę MTM należy nałożyć na rurociąg preizolowany przed połączeniem rur stalowych za pomocą spawania. Obydwa końce mufy obkurcza się za pomocą łagodnego płomienia palnika gazowego. Z uwagi na pojedyncze uszczelnienie mufa MTM ma zastosowanie tam, gdzie poziom wód gruntowych jest poniżej poziomu ułożenia rur preizolowanych oraz gdzie grunt nie jest zanieczyszczonych związkami ropopochodnymi, czy chemicznymi. Komplet mufy MTM zawiera: - niesieciowaną termokurczliwą osłonę złącza z mastikiem - korki odpowietrzające 2szt. - korki wtapiane 2szt. Mufy MTM opakowywane są w białą folię LDPE i powinny być składowane pionowo. Temperatura maksymalna w trakcie transportu oraz magazynowania nie może przekroczyć 40 o C Akcesoria dodatkowe: podczas montażu muf należy stosować komponenty pianki poliuretanowej (PUR). Przy zamówieniu należy podać informację, czy mufy mają być dostarczone wraz z pianką PUR. 13

14 7.1.5 Mufy termokurczliwe MTO1 z mastikiem i doszczelniającymi opaskami sieciowanymi radiacyjnie (podwójne uszczelnienie) mastik L M opaska D W L C L C RURA PŁASZCZOWA średnica zewnętrzna MUFA MTO1 średnica wewnętrzna +max Dw: MUFA MTO1 Grubość ścianki std po obkurczeniu s: MUFA MTO1 długość LM: OPASKA długość LC: ,0 600 / MTO1-90L600W -150 /..L700W ,0 600 / MTO1-110L600W-150 /..L700W ,0 600 / MTO1-125L600W-150 /..L700W ,0 600 / MTO1-140L600W-150 /..L700W ,0 600 / MTO1-160L600W-150 /..L700W ,0 600 / MTO1-180L600W-150 /..L700W ,2 600 / MTO1-200L600W-150 /..L700W ,4 600 / MTO1-225L600W-150 /..L700W ,6 600 / MTO1-250L600W-150 /..L700W ,9 600 / MTO1-280L600W-150 /..L700W ,1 600 / MTO1-315L600W-150 /..L700W ,5 600 / MTO1-355L600W-150 /..L700W ,8 600 / MTO1-400L600W-225 /..L700W ,2 600 / MTO1-450L600W-225 /..L700W ,6 600 / MTO1-500L600W-225 /..L700W ,8 600 / MTO1-520L600W-225 /..L700W ,0 600 / MTO1-560L600W-225 /..L700W-225 * Tolerancja wymiarów dla średnic muf : +/- 1,0 mm ** Inne średnice oraz długości muf i opasek dostępne na zapytanie Mufę MTO1 należy nałożyć na rurociąg preizolowany przed połączeniem rur stalowych za pomocą spawania. Obydwa końce mufy oraz opaski termokurczliwe obkurcza się za pomocą łagodnego płomienia palnika gazowego. Mufa MTO1 jest złączem z podwójnym uszczelnieniem i ma zastosowanie na wszystkie warunki gruntowe oprócz zanieczyszczonych związkami ropopochodnymi. Komplet mufy MTO1 zawiera: - niesieciowaną termokurczliwą osłonę złącza z mastikiem - opaski termokurczliwe sieciowane radiacyjnie z mastikiem 2szt. - korki odpowietrzające 2szt. - korki wtapiane 2szt. Mufy MTO1 opakowywane są w białą folię LDPE i powinny być składowane pionowo. Temperatura maksymalna w trakcie transportu oraz magazynowania nie może przekroczyć 40 o C. Akcesoria dodatkowe: podczas montażu muf należy stosować komponenty pianki poliuretanowej (PUR). Przy zamówieniu należy podać informację, czy mufy mają być dostarczone wraz z pianką PUR. 14

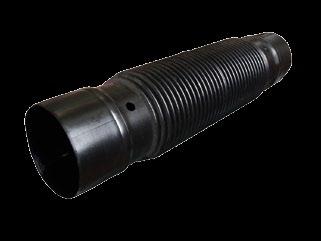

15 Mufy termokurczliwe kolanowe MTF1 sieciowane radiacyjnie (Flex Bend 0-90 o ) L2 D W L1 RURA PŁASZCZOWA średnica zewnętrzna MUFA MTF1 średnica wewn. min. Dw: MUFA MTF1 długość L1: MUFA MTF1 długość części elastycznej L2: RURA STALOWA DN/średnica zewn. x gr. ścianki D x s: RURA STALOWA promień R: / 26,9 x 2,6 25 / 33,7 x 2,6 200 MTF1-90L980R / 42,4 x 2,9 40 / 48,3 x 2,9 200 MTF1-110L980R / 60,3 x 3,2 240 MTF1-125L1050R / 76,1 x 3,2 240 MTF1-140L1050R / 88,9 x 3,6 240 MTF1-160L1050R / 88,9 x 3,6 240 MTF1-180L1050R / 114,3 x 3,6 286 MTF1-200L1120R / 139,7 x 4,0 349 MTF1-225L1220R / 168,3 x 4,5 421 MTF1-250L1340R Mufy kolanowe MTF1 po wcześniejszym ogrzaniu elastycznej środkowej części umożliwiają ukształtowanie dowolnego kąta w zakresie 0-90 o. W przypadku nieprzewidzianych kolizji i przeszkód podczas budowy rurociągu ciepłowniczego umożliwiają zmianę jego trasy. Mufy kolanowe MTF1 mogą być stosowane dla wszystkich warunków gruntowych. Komplet mufy MTF1 zawiera: - osłonę złącza z elastyczną częścią środkową. Końce mufy od wewnątrz posiadają mastik. Akcesoria dodatkowe: - korki odpowietrzające 2szt. - korki rozprężne wbijane, dwuczęściowe z mastikowym kołnierzem uszczelniającym 2szt. - łatki uszczelniające, termoprzylepne (FOPS), zabezpieczające przed wnikaniem wilgoci do zespołu złącza przez otwory do pianowania 2szt. Podczas montażu muf należy stosować komponenty pianki poliuretanowej (PUR). Przy zamówieniu należy podać informację, czy mufy mają być dostarczone wraz z pianką PUR. Mufy MTF1 opakowywane są w białą folię LDPE i powinny być składowane pionowo. Temperatura maksymalna w trakcie transportu oraz magazynowania nie powinna przekroczyć 70 o C. UWAGA: z racji większej pojemności muf kolanowych komponenty pianki PUR muszą być dedykowane do tego typu wyrobów. Nie można stosować pianki dobranej do muf prostych. 15

16 7.1.7 Mufy termokurczliwe końcowe MTK1 z mastikiem i doszczelniającą opaską sieciowaną radiacyjnie (podwójne uszczelnienie) L C opaska D W mastik L RURA PŁASZCZOWA średnica zewnętrzna MUFA MTK1 średnica wewnętrzna +max Dw: MUFA MTK1 Grubość ścianki std po obkurczeniu s: MUFA MTK1 długość min L: OPASKA długość LC: , MTK1-90L500W , MTK1-110L500W , MTK1-125L500W , MTK1-140L500W , MTK1-160L500W , MTK1-180L500W , MTK1-200L500W , MTK1-225L500W , MTK1-250L500W , MTK1-280L500W , MTK1-315L500W , MTK1-355L500W , MTK1-400L500W , MTK1-450L500W , MTK1-500L500W , MTK1-520L500W , MTK1-560L500W , MTK1-630L500W , MTK1-710L500W , MTK1-800L500W , MTK1-900L500W , MTK1-1000L500W , MTK1-1100L500W , MTK1-1200L500W-225 * Tolerancja wymiarów dla średnic muf : +/- 1,0 mm ** Inne średnice oraz długości muf i opasek dostępne na zapytanie *** Mufy mogą być wykonane również w wersji sieciowanej z mastikiem i klejem termotopliwym Mufy końcowe stosuje się w miejscu, gdzie rurociąg stalowy zaślepiony jest denkiem. Jeden koniec mufy oraz opaskę termokurczliwą obkurcza się za pomocą łagodnego płomienia palnika gazowego. W przypadku stosowania do izolacji połączenia łubków, mufę należy obkurczyć na całej długości. Komplet mufy MTK1 zawiera: - niesieciowaną termokurczliwą osłonę złącza z mastikiem - opaskę termokurczliwą sieciowaną radiacyjnie z mastikiem 1szt. - korek odpowietrzający 1szt. - korek wtapiany 1szt. Mufy MTK1 opakowywane są w białą folię LDPE i powinny być składowane pionowo. Temperatura maksymalna w trakcie transportu oraz magazynowania nie może przekroczyć 40 o C. Akcesoria dodatkowe: podczas montażu muf należy stosować komponenty pianki poliuretanowej (PUR). Przy zamówieniu należy podać informację, czy mufy mają być dostarczone wraz z pianką PUR. 16

17 Mufy przesuwne MP D L RURA PŁASZCZOWA średnica zewnętrzna MUFA MP średnica wewnętrzna Dw: MUFA MP Grubość ścianki s: MUFA MP długość L: ,0 +0,5 600/700 MP-63L600/..L ,0 +0,5 600/700 MP-75L600/..L ,0 +0,5 600/700 MP-90L600/..L ,0 +1,0 600/700 MP-110L600/..L ,0 +1,0 600/700 MP-125L600/..L ,0 +1,0 600/700 MP-140L600/..L ,0 +1,0 600/700 MP-160L600/..L ,0 +1,0 600/700 MP-180L600/..L ,2 +1,3 600/700 MP-200L600/..L ,4 +1,3 600/700 MP-225L600/..L ,6 +1,3 600/700 MP-250L600/..L ,9 +1,3 600/700 MP-280L600/..L ,1 +1,5 600/700 MP-315L600/..L ,5 +2,0 600/700 MP-355L600/..L ,8 +2,2 600/700 MP-400L600/..L ,2 +2,5 600/700 MP-450L600/..L700 * Tolerancja wymiarów dla średnic muf : +/- 1,0 mm ** Inne długości muf MP dostępne na zapytanie Mufy przesuwne, stosowane jako : - klasyczne mufy w kombinacji z opaską termokurczliwą (TPSM-PE) sieciowaną radiacyjnie, - mufy naprawcze, które po wzdłużnym rozcięciu można zgrzać ponownie ekstruderem, w kombinacji z taśmą termokurczliwą RJS-E sieciowaną radiacyjnie, - mufy nietypowe, które można swobodnie skracać i wiercić otwory pod korki zgrzewane w dowolnym miejscu. Mufy przesuwne MP powinny być składowane pionowo. Temperatura maksymalna w trakcie transportu oraz magazynowania nie może przekroczyć 40 o C. Na życzenie klienta mufy przesuwne MP mogą być opakowane w białą folię LDPE. 17

18 7.1.9 Mufy elektrooporowe zamknięte MEZ (obkurczane przed zgrzewaniem) 45 taśma grzejna rura preizolowana DW L RURA PŁASZCZOWA średnica zewnętrzna MUFA MEZ średnica wewnętrzna +max Dw: MUFA MEZ Grubość ścianki std po obkurczeniu s: MUFA MEZ długość L: ELEMENT GRZEJNY długość , MEZ-110L700W , MEZ-125L700W , MEZ-140L700W , MEZ-160L700W , MEZ-180L700W , MEZ-200L700W , MEZ-225L700W , MEZ-250L700W , MEZ-280L700W , MEZ-315L700W , MEZ-355L700W , MEZ-400L700W , MEZ-450L700W , MEZ-500L700W , MEZ-520L700W , MEZ-560L700W , MEZ-630L700W , MEZ-710L700W , MEZ-800L700W , MEZ-900L700W , MEZ-1000L700W , MEZ-1100L700W , MEZ-1200L700W * Tolerancja wymiarów dla średnic muf : +/- 1,0 mm ** Inne długości i średnice muf MEZ dostępne na zapytanie Mufę MEZ należy nałożyć na rurociąg preizolowany przed połączeniem rur stalowych za pomocą spawania. Obydwa końce mufy obkurcza się za pomocą łagodnego płomienia palnika gazowego po uprzednim zamocowaniu na płaszczu grzejników. Mufa MEZ ma zastosowanie na wszystkie warunki gruntowe również zanieczyszczonych związkami ropopochodnymi. Zaleca się stosowanie przy wysokim poziomie wód gruntowych, dużej ilości cykli przemieszczeń osiowych, zakwaszonych glebach, wysypiskach etc. Mufy elektrooporowe można stosować tam, gdzie stały poziom wody gruntowej jest 0,5m powyżej rur preizolowanych. Uwaga: należy stosować próbę szczelności połączenia przed zalaniem pianką PUR. Komplet mufy MEZ zawiera: - osłonę złącza termokurczliwego niesieciowaną MT - elementy grzejne 2szt. - korki odpowietrzające 2szt. - korki wtapiane 2szt. Akcesoria dodatkowe: podczas montażu muf należy stosować komponenty pianki poliuretanowej (PUR). Przy zamówieniu należy podać informację, czy mufy mają być dostarczone wraz z pianką PUR. 18

19 Mufy elektrooporowe płytowe otwarte MEP S L D Z RURA PŁASZCZOWA średnica zewnętrzna MUFA MEP Grubość ścianki s: MUFA MEP długość L: / 900 MEP-160L700W /..L900W / 900 MEP-180L700W /..L900W / 900 MEP-200L700W /..L900W / 900 MEP-225L700W /..L900W / 900 MEP-250L700W /..L900W / 900 MEP-280L700W /..L900W / 900 MEP-315L700W /..L900W / 900 MEP-355L700W /..L900W / 900 MEP-400L700W /..L900W / 900 MEP-450L700W /..L900W / 900 MEP-500L700W /..L900W / 900 MEP-520L700W /..L900W / 900 MEP-560L700W /..L900W / 900 MEP-630L700W /..L900W / 900 MEP-710L700W /..L900W / 900 MEP-800L700W /..L900W / 900 MEP-900L700W /..L900W / 900 MEP-1000L700W /..L900W / 900 MEP-1100L700W /..L900W *Mufa długości 900mm stosowana jako NAPRAWCZA Podstawą mufy MEP jest płyta polietylenowa o precyzyjnie dobranych wymiarach dopasowanych do średnicy rury płaszczowej. Mufy elektrooporowe otwarte należy nakładać na rurociąg preizolowany po połączeniu rur stalowych za pomocą spawania. Dlatego też, doskonale nadają się one do stosowania jako mufy naprawcze. Mufa MEP ma zastosowanie na wszystkie warunki gruntowe również zanieczyszczonych związkami ropopochodnymi. Zaleca się stosowanie przy wysokim poziomie wód gruntowych, dużej ilości cykli przemieszczeń osiowych, zakwaszonych glebach, wysypiskach etc. Mufy elektrooporowe można stosować tam, gdzie stały poziom wody gruntowej jest 0,5m powyżej rur preizolowanych. Uwaga: należy stosować próbę szczelności połączenia przed zalaniem pianką PUR. Komplet mufy MEP zawiera: - płytę z elementem grzejnym stanowiącą mufę naprawczą. Ponadto należy przewidzieć: - korki odpowietrzające 2szt. - korki wtapiane 2szt. Akcesoria dodatkowe: podczas montażu muf należy stosować komponenty pianki poliuretanowej (PUR). Przy zamówieniu należy podać informację, czy mufy mają być dostarczone wraz z pianką PUR. 19

20 Pianka poliuretanowa PUR do wypełnienia połączeń mufowych izolacyjnych 20 RURA PŁASZCZOWA średnica zewnętrzna IZOLACJA STANDARD orientacyjna ilość komponentów na 1 mufę, długość wypełnienia L w =320mm RURA STALOWA średnica nominalna DN: Komponent A poliol Komponent B izocyjanian [kg] [dm 3 ] [kg] [dm 3 ] ,072 0,063 0,115 0,093 PURS-90/20L ,069 0,061 0,110 0,089 PURS-90/25L ,100 0,089 0,160 0,130 PURS-110/32L ,096 0,085 0,154 0,125 PURS-110/40L ,116 0,102 0,185 0,150 PURS-125/50L ,144 0,127 0,230 0,187 PURS-140/65L ,178 0,157 0,284 0,231 PURS-160/80L ,233 0,206 0,372 0,303 PURS-180/80L ,256 0,227 0,410 0,333 PURS-200/100L ,294 0,260 0,470 0,382 PURS-225/125L ,323 0,286 0,517 0,420 PURS-250/150L ,447 0,395 0,715 0,581 PURS-280/150L ,490 0,433 0,784 0,637 PURS-315/200L ,698 0,618 1,118 0,909 PURS-355/200L ,769 0,680 1,230 1,000 PURS-400/250L ,875 0,774 1,400 1,138 PURS-450/300L ,119 0,990 1,791 1,456 PURS-500/350L ,326 1,173 2,121 1,724 PURS-560/400L ,009 0,893 1,614 1,313 PURS-560/450L ,643 1,454 2,629 2,137 PURS-560/450L ,286 1,138 2,058 1,673 PURS-630/500L320 *Inne średnice dostępne na zapytanie RURA PŁASZCZOWA średnica zewnętrzna IZOLACJA STANDARD orientacyjna ilość komponentów na 1 mufę, długość wypełnienia L w =440mm RURA STALOWA średnica nominalna DN: Komponent A poliol Komponent B izocyjanian [kg] [dm 3 ] [kg] [dm 3 ] ,098 0,087 0,158 0,128 PURS-90/20L ,094 0,084 0,151 0,123 PURS-90/25L ,138 0,122 0,220 0,179 PURS-110/32L ,132 0,117 0,212 0,172 PURS-110/40L ,159 0,141 0,254 0,207 PURS-125/50L ,197 0,175 0,316 0,257 PURS-140/65L ,244 0,216 0,391 0,317 PURS-160/80L ,320 0,283 0,512 0,416 PURS-180/80L ,352 0,312 0,563 0,458 PURS-200/100L ,404 0,357 0,646 0,525 PURS-225/125L ,444 0,393 0,711 0,578 PURS-250/150L ,614 0,544 0,983 0,799 PURS-280/150L ,673 0,596 1,078 0,876 PURS-315/200L ,960 0,850 1,537 1,249 PURS-355/200L ,057 0,935 1,691 1,375 PURS-400/250L ,203 1,064 1,924 1,565 PURS-450/300L ,539 1,362 2,462 2,002 PURS-500/350L ,823 1,613 2,916 2,371 PURS-560/400L ,387 1,228 2,220 1,805 PURS-560/450L ,259 1,999 3,615 2,939 PURS-630/450L ,769 1,565 2,830 2,301 PURS-630/500L440 *Inne średnice dostępne na zapytanie

21 Pianka poliuretanowa PUR do wypełnienia połączeń mufowych izolacyjnych RURA PŁASZCZOWA średnica zewnętrzna IZOLACJA PLUS orientacyjna ilość komponentów na 1 mufę, długość wypełnienia L w =320mm RURA STALOWA Komponent A Komponent B średnica nominalna poliol izocyjanian DN: [kg] [dm 3 ] [kg] [dm 3 ] ,108 0,096 0,173 0,140 PURP-110/20L ,105 0,093 0,168 0,137 PURP-110/25L ,129 0,114 0,206 0,168 PURP-125/32L ,125 0,111 0,200 0,163 PURP-125/40L ,159 0,141 0,255 0,207 PURP-140/50L ,193 0,171 0,308 0,251 PURP-160/65L ,233 0,206 0,372 0,303 PURP-180/80L ,293 0,260 0,470 0,382 PURP-200/80L ,340 0,301 0,544 0,443 PURP-225/100L ,387 0,342 0,619 0,503 PURP-250/125L ,447 0,395 0,715 0,581 PURP-280/150L ,632 0,560 1,012 0,823 PURP-315/150L ,698 0,618 1,118 0,909 PURP-355/200L ,961 0,850 1,538 1,250 PURP-400/200L ,095 0,969 1,752 1,424 PURP-450/250L ,275 1,129 2,040 1,659 PURP-500/300L ,606 1,421 2,570 2,089 PURP-560/350L ,326 1,173 2,121 1,724 PURP-560/400L ,960 1,734 3,135 2,549 PURP-630/400L ,643 1,454 2,629 2,137 PURP-630/450L ,139 1,893 3,423 2,783 PURP-670/450L320 *Inne średnice dostępne na zapytanie RURA PŁASZCZOWA średnica zewnętrzna IZOLACJA PLUS orientacyjna ilość komponentów na 1 mufę, długość wypełnienia L w =440mm RURA STALOWA Komponent A Komponent B średnica nominalna poliol izocyjanian DN: [kg] [dm 3 ] [kg] [dm 3 ] ,148 0,131 0,238 0,193 PURP-110/20L ,144 0,128 0,231 0,188 PURP-110/25L ,177 0,157 0,284 0,231 PURP-125/32L ,172 0,152 0,275 0,224 PURP-125/40L ,219 0,194 0,350 0,285 PURP-140/50L ,265 0,235 0,424 0,345 PURP-160/65L ,320 0,283 0,512 0,416 PURP-180/80L ,403 0,357 0,646 0,525 PURP-200/80L ,468 0,414 0,749 0,609 PURP-225/100L ,532 0,471 0,851 0,692 PURP-250/125L ,614 0,544 0,983 0,799 PURP-280/150L ,870 0,770 1,391 1,131 PURP-315/150L ,960 0,850 1,537 1,249 PURP-355/200L ,321 1,169 2,114 1,719 PURP-400/200L ,505 1,332 2,409 1,958 PURP-450/250L ,753 1,552 2,806 2,281 PURP-500/300L ,208 1,954 3,533 2,873 PURP-560/350L ,823 1,613 2,916 2,371 PURP-560/400L ,695 2,385 4,311 3,505 PURP-630/400L ,259 1,999 3,615 2,939 PURP-630/450L ,942 2,603 4,707 3,827 PURP-670/450L440 *Inne średnice dostępne na zapytanie 21

22 Pianka poliuretanowa PUR do wypełnienia muf kolanowych typu Flex Bend RURA PŁASZCZOWA średnica zewnętrzna RURA STALOWA DN/ średn zewn. D: Orientacyjna ilość komponentów na 1 mufę nasunięcie końca mufy na płaszcz 120mm Komponent A Komponent B poliol izocyjanian [kg] [dm 3 ] [kg] [dm 3 ] Długość mufy do zapianowania L w: 90 20/26,9 0,250 0,221 0,400 0, PURF-90/20L /33,7 0,243 0,215 0,388 0, PURF-90/25L /26,9 0,340 0,301 0,544 0, PURF-110/20L /33,7 0,333 0,295 0,533 0, PURF-110/25L /42,4 0,322 0,285 0,515 0, PURF-110/32L /48,3 0,313 0,277 0,501 0, PURF-110/40L /26,9 0,456 0,404 0,730 0, PURF-125/20L /33,7 0,449 0,397 0,718 0, PURF-125/25L /42,4 0,437 0,386 0,699 0, PURF-125/32L /48,3 0,427 0,378 0,683 0, PURF-125/40L /60,3 0,403 0,357 0,645 0, PURF-125/50L /42,4 0,529 0,468 0,846 0, PURF-140/32L /48,3 0,519 0,459 0,830 0, PURF-140/40L /60,3 0,495 0,438 0,792 0, PURF-140/50L /76,1 0,455 0,403 0,729 0, PURF-140/65L /42,4 0,701 0,620 1,121 0, PURF-160/32L /48,3 0,691 0,611 1,105 0, PURF-160/40L /60,3 0,667 0,590 1,067 0, PURF-160/50L /76,1 0,627 0,555 1,004 0, PURF-160/65L /88,9 0,589 0,521 0,942 0, PURF-160/80L /60,3 0,821 0,727 1,314 1, PURF-180/50L /76,1 0,782 0,692 1,250 1, PURF-180/65L /88,9 0,743 0,657 1,188 0, PURF-180/80L /76,1 1,130 1,000 1,808 1, PURF-200/65L /88,9 1,088 0,963 1,741 1, PURF-200/80L /114,3 0,985 0,872 1,576 1, PURF-200/100L /88,9 1,503 1,330 2,405 1, PURF-225/80L /114,3 1,388 1,229 2,221 1, PURF-225/100L /139,7 1,245 1,102 1,992 1, PURF-225/125L /114,3 1,916 1,696 3,066 2, PURF-250/100L /139,7 1,756 1,554 2,809 2, PURF-250/125L /168,3 1,536 1,360 2,458 1, PURF-250/150L

23 7.2 Rury płaszczowe HDPE100 Cega do preizolacji wg normy PN-EN 253:2009+A2:2015, odprężone, koronowane S D Z L RURA PŁASZCZOWA średnica zewnętrzna Odchyłka średn. zewn. Dz Grubość ścianki s: Odchyłka grub. ścianki s Długość rury L: 90 +0,9 3,0 +0, / RP -90L5700 /..L ,0 3,0 +0, / RP-110L5700 /..L ,2 3,0 +0, / RP-125L5700 /..L ,3 3,0 +0, / RP-140L5700 /..L ,5 3,0 +0, / RP-160L5700 /..L ,7 3,0 +0, / RP-180L5700 /..L ,8 3,2 +0, / RP-200L5700 /..L ,1 3,4 +0, / RP-225L5700 /..L ,3 3,6 +0, / RP-250L5700 /..L ,6 3,9 +0, / RP-280L5700 /..L ,9 4,1 +0, / RP-315L5700 /..L ,2 4,5 +0, / RP-355L5700 /..L ,6 4,8 +0, / RP-400L5700 /..L ,1 5,2 +0, / RP-450L5700 /..L ,5 5,6 +0, / RP-500L5700 /..L11700 *Inne długości rur i średnic dostępne na zapytanie W celu eliminacji naprężeń obwodowych i wzdłużnych rury płaszczowej preizolowanej Cega stosuje innowacyjną technologię produkcji, co prowadzi do : 1. redukcji skurczów wzdłużnych 0,5%, zgodnie z EN ISO redukcji skurczów poprzecznych 0,1%, zgodnie z EN ISO 2505 Stosowanie płaszczy odprężonych koronowanych powoduje, że : - zmniejsza się do minimum ryzyko zrywania pianki z rury płaszczowej, co jest kluczowe dla jakości rury preizolowanej w trakcie użytkowania, - następuje znaczące obniżenie naprężeń rury płaszczowej, co zmniejsza ryzyko wystąpienia korozji naprężeniowej tj. pęknięcia płaszcza w trakcie eksploatacji rury ciepłowniczej. 23

24 7.3 Redukcje termokurczliwe Redukcja termokurczliwa RT1 niesieciowana mastik 45 DZ1 DZ2 L 24 REDUKCJA Średnica zewn. Dz1 / średnica zewn. Dz2 Komplet redukcji RT1 zawiera: Długość L: 90 / RT1-90/110L700W 90 / RT1-90/125L700W 90 / RT1-90/140L700W 110 / RT1-110/125L700W 110 / RT1-110/140L700W 110 / RT1-110/160L700W 125 / RT1-125/140L700W 125/ RT1-125/160L700W 125 / RT1-125/180L700W 140 / RT1-140/160L700W 140 / RT1-140/180L700W 140 / RT1-140/200L700W 160 / RT1-160/180L700W 160 / RT1-160/200L700W 160 / RT1-160/225L700W 180 / RT1-180/200L700W 180 / RT1-180/225L700W 180 / RT1-180/250L700W 200 / RT1-200/225L700W 200 / RT1-200/250L700W 200 / RT1-200/280L700W 225 / RT1-225/250L700W 225 / RT1-225/280L700W 225 / RT1-225/315L700W 250 / RT1-250/280L700W 250 / RT1-250/315L700W 250 / RT1-250/355L700W 280 / RT1-280/315L700W 280 / RT1-280/355L700W 280 / RT1-280/400L700W 315 / RT1-315/355L700W 315 / RT1-315/400L700W 315 / RT1-315/450L700W 355 / RT1-355/400L700W 355 / RT1-355/450L700W 355 / RT1-355/500L700W 400 / RT1-400/450L700W 400 / RT1-400/500L700W 400 / RT1-400/560L700W 450/ RT1-450/500L700W 450 / RT1-450/560L700W 450 / RT1-450/630L700W 500 / RT1-500/560L700W 560 / RT1-500/630L700W 630 / RT1-630/710L700W - redukcję termokurczliwą niesieciowaną z mastikiem - korki odpowietrzające 2szt. - korki wtapiane 2szt. Redukcje opakowywane są w białą folię LDPE i powinny być składowane pionowo. Temperatura maksymalna w trakcie transportu oraz magazynowania nie powinna przekroczyć 40 o C. Akcesoria dodatkowe: podczas montażu redukcji należy stosować komponenty pianki poliuretanowej (PUR). Przy zamówieniu należy podać informację, czy mufy mają być dostarczone wraz z pianką PUR.

25 Redukcje termokurczliwe RTX2 sieciowane radiacyjnie mastik klej termotopliwy 45 DZ1 DZ2 L REDUKCJA Średnica zewn. Dz1 / średnica zewn. Dz2 Komplet redukcji RTX2 zawiera: Długość L: 90 / RTX2-90/110L700W 90 / RTX2-90/125L700W 90 / RTX2-90/140L700W 110 / RTX2-110/125L700W 110 / RTX2-110/140L700W 110 / RTX2-110/160L700W 125 / RTX2-125/140L700W 125 / RTX2-125/160L700W 125 / RTX2-125/180L700W 140 / RTX2-140/160L700W 140 / RTX2-140/180L700W 140 / RTX2-140/200L700W 160 / RTX2-160/180L700W 160 / RTX2-160/200L700W 160 / RTX2-160/225L700W 180 / RTX2-180/200L700W 180 / RTX2-180/225L700W 180 / RTX2-180/250L700W 200 / RTX2-200/225L700W 200 / RTX2-200/250L700W 200 / RTX2-200/280L700W 225 / RTX2-225/250L700W 225 / RTX2-225/280L700W 225 / RTX2-225/315L700W 250 / RTX2-250/280L700W 250 / RTX2-250/315L700W 250 / RTX2-250/355L700W 280 / RTX2-280/315L700W 280 / RTX2-280/355L700W 280 / RTX2-280/400L700W 315 / RTX2-315/355L700W 315 / RTX2-315/400L700W 315 / RTX2-315/450L700W 355 / RTX2-355/400L700W 355 / RTX2-355/450L700W 355 / RTX2-355/500L700W 400 / RTX2-400/450L700W 400 / RTX2-400/500L700W 400 / RTX2-400/560L700W 450/ RTX2-450/500L700W 450 / RTX2-450/560L700W 450 / RTX2-450/630L700W 500 / RTX2-500/560L700W 560 / RTX2-500/630L700W 630 / RTX2-630/710L700W - redukcję termokurczliwą sieciowaną radiacyjnie z mastikiem i klejem termotopliwym - korki odpowietrzające 2szt. - korki wtapiane 2szt. Redukcje opakowywane są w białą folię LDPE i powinny być składowane pionowo. Temperatura maksymalna w trakcie transportu oraz magazynowania nie powinna przekroczyć 40 o C. Akcesoria dodatkowe: podczas montażu redukcji należy stosować komponenty pianki poliuretanowej (PUR). Przy zamówieniu należy podać informację, czy mufy mają być dostarczone wraz z pianką PUR. 25

26 7.4 Kołpaki termokurczliwe EC (end cap) wykonane z sieciowanej radiacyjnie poliolefiny Kołpaki termokurczliwe ECS1 (end cap) sieciowane radiacyjnie z mastikiem, dla rur pojedynczych. 30mm mastik (ECS1) DN DZ L2 L1 RURA PŁASZCZOWA średnica zewnętrzna RURA PRZEWODOWA Średnica DN: Skurcz na płaszczu osłonowym max / min Dw max / Dw min : Skurcz na rurze stalowej max / min dw max / dw min : ECS1 wymiary L1 / L2: 98 / / / 40 ECS / / / 40 ECS / / / 40 ECS / / / 40 ECS / / / 50 ECS / / / 50 ECS / / / 50 ECS / / / 50 ECS / / / 50 ECS / / / 50 ECS / / / 50 ECS / / / 50 ECS / / / 50 ECS / / / 50 ECS / / / 70 ECS / / / 70 ECS / / / 70 ECS / / / 70 ECS1-630 *Wyróżnione kolorem end capy ECS1 dla rur preizolowanych w izolacji PLUS **Inne średnice end capów ECS1 dostępne na zapytanie End cap ECS1 służy do zabezpieczania końców rur preizolowanych i izolacji PUR przed penetracją wody w komorach, węzłach ciepłowniczych, piwnicach etc. Zapewnia doskonałą szczelność oraz prosty i szybki montaż. End cap ECS1 trzeba nałożyć na rurę preizolowaną zanim zostanie ona połączona z instalacją wewnętrzną i należy obkurczyć go zarówno na płaszczu osłonowym jak i na rurze przewodowej (stalowej lub tworzywowej). 26

27 Kołpaki termokurczliwe ECD1 (end cap) sieciowane radiacyjnie z mastikiem, dla rur podwójnych symetrycznych 30mm mastik D N D Z D N L 2 L 1 RURA PŁASZCZOWA średnica zewnętrzna Skurcz na rurze płaszczowej max / min Dw max / Dw min : Skurcz na rurze stalowej max / min dw max / dw min : ZASTOSOWANIE płaszcz / rura stalowa Dz / 2 x DN : s : / / / 2 x 20 ECD1-125/ / / / 2 x ECD1-140/ / / / 2 x ECD1-140/ / / / 2 x ECD1-160/ / / / 2 x ECD1-160/ / / / 2 x ECD1-160/ / / / 2 x ECD1-180/ / / / 2 x ECD1-180/ / / / 2 x ECD1-200/ / / / 2 x ECD1-225/ / / / 2 x ECD1-225/ / / / 2 x ECD1-250/ / / / 2 x ECD1-250/ / / / 2 x ECD1-280/ / / / 2 x ECD1-315/ / / / 2 x ECD1-355/ / / / 2 x ECD1-400/ / / / 2 x ECD1-450/ / / / 2 x ECD1-450/ / / / 2 x ECD1-500/ / / / 2 x ECD1-560/ / / / 2 x ECD1-630/ *Wyróżnione kolorem end capy ECD1 dla rur preizolowanych w izolacji PLUS 27

28 7.4.3 Wzmocnione włóknem szklanym kołpaki termokurczliwe (end cap) dzielone ECZ1 z mastikiem, zamykane zamkiem błyskawicznym sieciowane radiacyjnie, dla rur pojedynczych mastik mastik P W S L S L S w M M ECZ 1 Endcap dzielony z zamkiem, z mastikiem RURA PŁASZCZOWA RURA Wymiary średnic ECZ1 średnica zewnętrzna PRZEWODOWA ECZ1 długość Średnica DN: Dz max /dw min : L: / ECZ / ECZ / ECZ / ECZ / ECZ / ECZ / ECZ / ECZ / ECZ / ECZ / ECZ / ECZ / ECZ / ECZ / ECZ / ECZ / ECZ / ECZ / ECZ / ECZ / ECZ *Wyróżnione kolorem end capy ECZ1 dla rur preizolowanych w izolacji PLUS Wykonany ze zbrojonego włóknem szklanym sieciowanego HDPE dzielony end cap termokurczliwy o wysokim skurczu z zamkiem błyskawicznym zaopatrzony jest w mastik. Łączy w sobie uniwersalność z prostotą montażu. Kołpak ECZ1 może być zabudowany po wykonaniu operacji spawania rur preizolowanych lub wykorzystany jako materiał naprawczy. 28

29 7.5 Opaski termokurczliwe sieciowane radiacyjnie z mastikiem (TPSM-PE) masa adhezyjno-uszczelniająca D Z L RURA PŁASZCZOWA OPASKA OPASKA średnica zewnętrzna średnica przed obkurczeniem / po obkurczeniu długość Dw max / Dw min : L: / OTW1-90L OTW1-90L / OTW1-110L OTW1-110L / OTW1-125L OTW1-125L / OTW1-140L OTW1-140L / OTW1-160L OTW1-160L / OTW1-180L OTW1-180L / OTW1-200L OTW1-200L / OTW1-225L OTW1-225L / OTW1-250L OTW1-250L / OTW1-280L OTW1-280L / OTW1-315L OTW1-315L / OTW1-355L OTW1-355L / OTW1-400L OTW1-400L / OTW1-450L / / OTW1-500L / OTW1-560L / / OTW1-710L / OTW1-800L225 ** / OTW1-900L225 ** / OTW1-1000L225 * Opaski dostępne również w wymiarze L=450mm ** Opaski w średnicach 900 i 1000mm dostępne na zapytanie Opaski termokurczliwe sieciowane radiacyjnie zaopatrzone są w masę adhezyjno-uszczelniającą (mastik) o wysokiej lepkości. Charakteryzują się szybkim i prostym montażem dzięki formie gotowego rękawa. Posiadają trwały wskaźnik (w postaci znikającej molety) właściwego wygrzania materiału. 29

30 8. Towary i akcesoria 8.1 Pierścień uszczelniający gumowy PUG (przejście przez ścianę) DZ DW PŁASZCZ OSŁONOWY średnica zewnętrzna PIERŚCIEŃ PUG średnica zewnętrzna po nałożeniu na rurę preizolowaną PIERŚCIEŃ PUG długość PUG PUG PUG PUG PUG PUG PUG PUG PUG PUG PUG PUG PUG PUG PUG PUG PUG PUG PUG PUG PUG PUG-1000 *Inne średnice pierścieni PUG dostępne na zapytanie Pierścień uszczelniający PUG wykonany jest z mieszanki gumowej NR-SBR lub na życzenie klienta z syntetycznego kauczuku EPDM. Stosuje się go do uszczelniania poziomego przejścia rury preizolowanej przez ścianę budynku. Nie stanowi on jednak zabezpieczenia wodoszczelnego w przypadku występowania wysokiego poziomu wód gruntowych. 8.2 Manszeta termokurczliwa do przepustów wzmocniona włóknem szklanym CSEM-F sieciowana radiacyjnie L D2 D1 L MANSZETA CSEM-F średnica max / średnica min Max średnica osłony Min średnica rury Szerokość manszety L: 280 / ,3 425 CSEM-F280/110L / ,7 425 CSEM-F380/140L / ,1 425 CSEM-F540/180L / ,0 425 CSEM-F600/215L / ,9 600 CSEM-F760/270L / ,6 600 CSEM-F880/320L / ,4 600 CSEM-F1050/370L / ,2 600 CSEM-F1150/410L / ,0 600 CSEM-F1300/ *na zapytanie dostępne większe średnice CSEM-F: 1600/ , 1750/ oraz 1900/ Manszeta termokurczliwa z zamkiem błyskawicznym, wzmocniona włóknem szklanym co zapewnia dużą wytrzymałość mechaniczną oraz wysoki stopień kurczenia. Dodatkowo manszeta wyposażona jest w arkusz wykonany z polipropylenu (PP), w celu zabezpieczenia strefy przejściowej, szczelnego jej zamknięcia i zwiększenia wytrzymałości. Doskonale nadaje się do uszczelniania zakończeń rur osłonowych przy przepustach. Brak jakichkolwiek elementów metalowych manszety zapewnia jej trwałość i bezawaryjność na wiele lat pracy w gruncie. 30

31 8.3 Taśma termokurczliwa WPSM-PE sieciowana radiacyjnie NAZWA Szerokość taśmy: Długość taśmy L: [m] Taśma termokurczliwa WPSM-PE WPSM-PE155L WPSM-PE230L300 Wygodna w montażu taśma termokurczliwa z mastikiem termotopliwym. Odporna na błędy monterskie, posiada zdolność do samouszczelniania. Posiada trwały wskaźnik wygrzania co ułatwia montaż oraz poprawia bezpieczeństwo zabudowy. 8.4 Taśma termokurczliwa RJS-E sieciowana radiacyjnie NAZWA Taśma termokurczliwa RJS-E Szerokość taśmy: Długość taśmy L: [m] 30 RJS-E155L RJS-E155L RJS-E230L RJS-E230L RJS-E300L RJS-E640L RJS-E770L RJS-E900L200 Taśma termokurczliwa klasy premium z masą adhezyjno-uszczelniającą (mastik) i klejem termotopliwym. Posiada najwyższa wytrzymałość potwierdzoną badaniami w FFI Hannower wykonanymi zgodnie z EN489:2009. Próbka wytrzymała w teście ponad 100 cykli, przy wilgotności piachu 0,5%. Taśma posiada trwały wskaźnik wygrzania co ułatwia montaż oraz poprawia bezpieczeństwo zabudowy. 8.5 Listwa zamykająca WPCP-IV NAZWA Szerokość listwy: Długość listwy w rolce L: [m] Listwa zamykająca WPCP-IV WPCP-IV100L WPCP-IV150L150 Najwyższej klasy listwa zamykająca do taśm termokurczliwych (WPSM-PE, RJS-E). Zapewnia pewne trzymanie końców taśmy podczas obkurczania. Wykonana z sieciowanego radiacyjnie polietylenu wysokiej gęstości, dodatkowo zbrojonego włóknem szklanym. Może być dostarczona w rolce do samodzielnego pocięcia bądź w gotowych listewkach. 31

32 8.6 Łatki zapobiegające przed wnikaniem wilgoci (FOPS) NAZWA Średnica D: Łatka FOPS 50 FOPS-50 Oryginalne łatki do zabezpieczania przed wnikaniem wilgoci do zespołu złącza przez otwory do piankowania. Wytrzymują ponad 300 cykli w teście skrzyniowym przy wilgotności piachu poniżej 0,5% i ponad 1000 cykli przy wilgotności piachu poniżej 8%. Łatki FOPS posiadają trwały nakrapiany wskaźnik właściwego wygrzania, co gwarantuje poprawność wykonania montażu i zapewnia szczelność złącza. 8.7 Korki HDPE do muf termokurczliwych i zgrzewanych elektrooporowo Korki stosuje się w celu zabezpieczenia zespołu złącza przed wnikaniem wilgoci przez otwory do piankowania. Wyróżnia się trzy rodzaje korków: 1. zgrzewane zamykające (wtapiane) KW 2. odpowietrzające (wbijane) KB 3. rozprężne dwuczęściowe z mastikowym kołnierzem uszczelniającym KR 8.8 Mastik M Nazwa wyrobu Szerokość Długość Ilość rolek w opakowaniu Mastik M-30L30000 Mastik M-40L30000 Mastik M-50L30000 Mastik konfekcjonowany w rolkach i dostarczany w opakowaniach kartonowych w ilościach zgodnych z tabelą. 32

33 8.9 Drut: miedziany DM i miedziany cynowany DMC, średnica 1,39mm Drut o średnicy 1,39mm (przekrój 1,5mm 2 ) do systemów alarmowych rur preizolowanych, konfekcjonowany w szpulach o wadze ok. 20kg (1kg=74m drutu) 8.10 Podtrzymka (wspornik) PDA do przewodów alarmowych Nazwa wyrobu Wysokość Podtrzymka 18 PDA-18 Podtrzymka 36 PDA-36 Podtrzymki stosowane są podczas wykonywania montażu muf izolacyjnych w terenie i służą do utrzymywania przewodów alarmowych w odpowiednim miejscu podczas operacji spieniania pianki poliuretanowej PUR. Wsporniki wykonywane są w dwóch wersjach wysokości Złączka (tulejka połączeniowa) ZDA drutu alarmowego 1,39mm Nazwa wyrobu Złączka cynowana nieprzelotowa Złączka cynowana przelotowa ZDAN-139 ZDAP

34 8.12 Zgrzewarka elektrooporowa CEG1 do muf obkurczanych MEZ 8.13 Zgrzewarka elektrooporowa CEG2 do muf płytowych otwartych MEP Zgrzewarka CEG1 współpracuje z elementami grzejnymi TG30 lub TG40. Gwarantuje pracę w trybie automatycznym. Czynności operatora sprowadzają się do poprawnego zamontowania złącza i wybrania w menu urządzenia średnicy zgrzewanego elementu grzejnego. Zgrzewarka automatycznie dobiera parametry, dokonuje niezbędnych korekt oraz przeprowadza i nadzoruje cały proces. Dane o wykonanym zgrzewie zapisywane są w wewnętrznej pamięci urządzenia, skąd mogą być przesłane w postaci protokołów przez adapter USB do komputera z systemem Windows. Uniwersalna zgrzewarka CEG2 współpracuje z elementami grzejnymi TG30. Umożliwia pełną automatyzację procesu zgrzewania muf oraz zapewnia kontrolę parametrów zgrzewu. Automatyczne systemy nadzoru minimalizują ryzyko uszkodzenia mufy podczas zabudowy. Dodatkowa faza preheatingu umożliwia wyrównanie temperatury na całym obwodzie złącza przed rozpoczęciem procesu zgrzewania i pozwala na poprawę montażu mufy w przypadku niewłaściwego jej przylegania do płaszcza osłonowego przed zasadniczym procesem zgrzewania. Automatyczny dobór jednego z 12 algorytmów pracy urządzenia pozwala na optymalizację procesu w zmiennych warunkach otoczenia. Zgrzewarka CEG2 gwarantuje wiarygodność oraz najwyższe bezpieczeństwo protokołów z wykonanych operacji zgrzewania Zestaw duży do prób ciśnieniowych ZPCD Zestaw do prób ciśnieniowych służy do przeprowadzania prób szczelności złączy termokurczliwych, zgrzewanych a także stalowych, zgodnie z wymogami normy PN-EN 489:2009. Według zaleceń normy należy badać szczelność wszystkich złączy. Próbę ciśnieniową należy wykonać przed zalaniem pianką PUR, a w przypadku muf termokurczliwych i zgrzewanych po całkowitym ostygnięciu badanego złącza. Zaleca się, aby próbę wykonywać w temperaturze 40 C. Stosowane w badaniu ciecze nie mogą mieć szkodliwego działania na płaszcz osłonowy, materiał złącza i środowisko. ELEMENTY ZESTAWU - pompka z końcówką zaślepiającą i manometrem, - końcówka zaślepiająca z zaworem odpowietrzającym, - dodatkowa końcówka zaślepiająca do odgałęzień składanych, - spryskiwacz, - butelka na mydło w płynie, - komplet korków gumowych do muf zgrzewanych i termokurczliwych. *Uwaga : Wygląd zestawu jak i elementów składowych może się nieznacznie różnić od zestawu na zdjęciu. 34
