1 WYMIANA SZCZOTEK W MIKROSILNIKU PROTETYCZNYM 300 D 300 S STRONG 204 N8 INSTRUKCJA WYKONANIA Wyłączny Dystrybutor: TPH Pol-Intech Sp. z o.o. Dział Handlowy: Łódź, ul. ŁomŜyńska 3 tel./fax(+4842) , , info@pol-intech.pl Zapraszamy na stronę internetową:

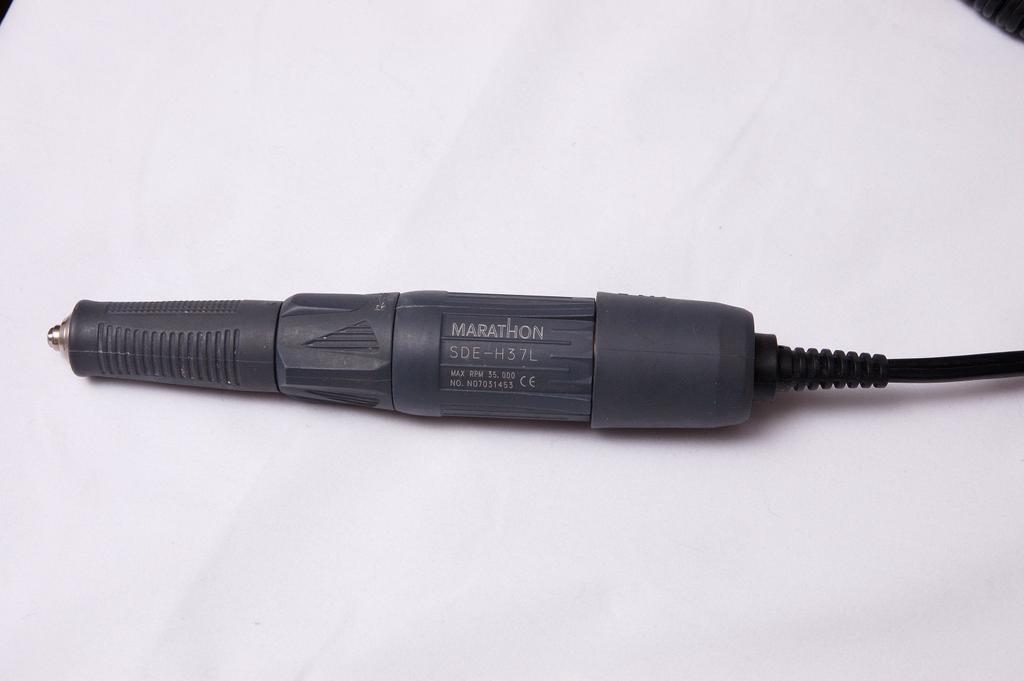

2 Szanowni Państwo, Przedstawiamy procedurę wymiany szczotek w mikrosilniku protetycznym. Nie jest to procedura trudna, wymaga jedynie posiadania odpowiedniego śrubokręt krzyŝakowego. Zapasowe szczotki dołączone są do kompletu, moŝna je teŝ zakupić oddzielnie. Ze względu na niebezpieczeństwo zgubienia małych części, zalecamy wykonywać ta procedurę nad jakimś naczyniem, na przykład tacką stomatologiczną. Procedura jest dokładnie opisana, oraz opatrzona zdjęciami poglądowymi. Rozpoczynamy od wyłączenia mikrosilnika oraz odłączenia go od zasilania. Następnie odłączamy mikrosilnik wraz z przewodem od zasilacza. Rys 1. Mikrosilnik Odłączony mikrosilnik. Od lewej strony mamy cześć chwytową, zwalniacz uchwytu, który przekręcamy aby wyjąc narzędzie, silnik i osłonę szczotek., JeŜeli mikrosilnik pracował w zapylonym środowisku, moŝna tez w czasie wymiany szczotek przedmuchać wnętrze spręŝonym powietrzem z dmuchawki. TPH Pol-Intech Sp. z o.o. 1

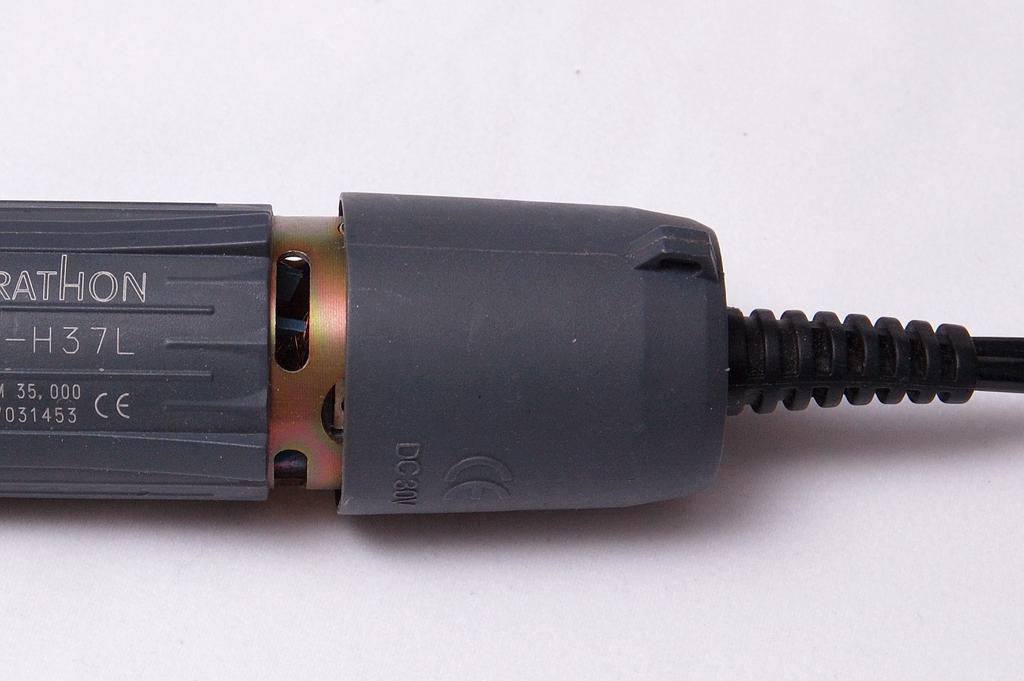

3 Rys. 2 Osłona szczotek. Rys. 3 Osłona szczotek w trakcie odkręcania Po odkręceniu, osłonę przesuwamy po przewodzie tak, aby odsłonić wtyk. Spiralny przewód łączący mikrosilnik z zasilaczem zakończony jest z obu stron wtykami, jeden wtykamy bezpośrednio do zasilacza, drugi dostępny jest po odkręceniu osłony. PoniewaŜ pod osłona wydmuchiwane jest powietrze chłodzące mikrosilnik w czasie pracy, zwracamy uwagę na czystość wnętrza osłony i odsłoniętej części mikrosilnika. TPH Pol-Intech Sp. z o.o. 2

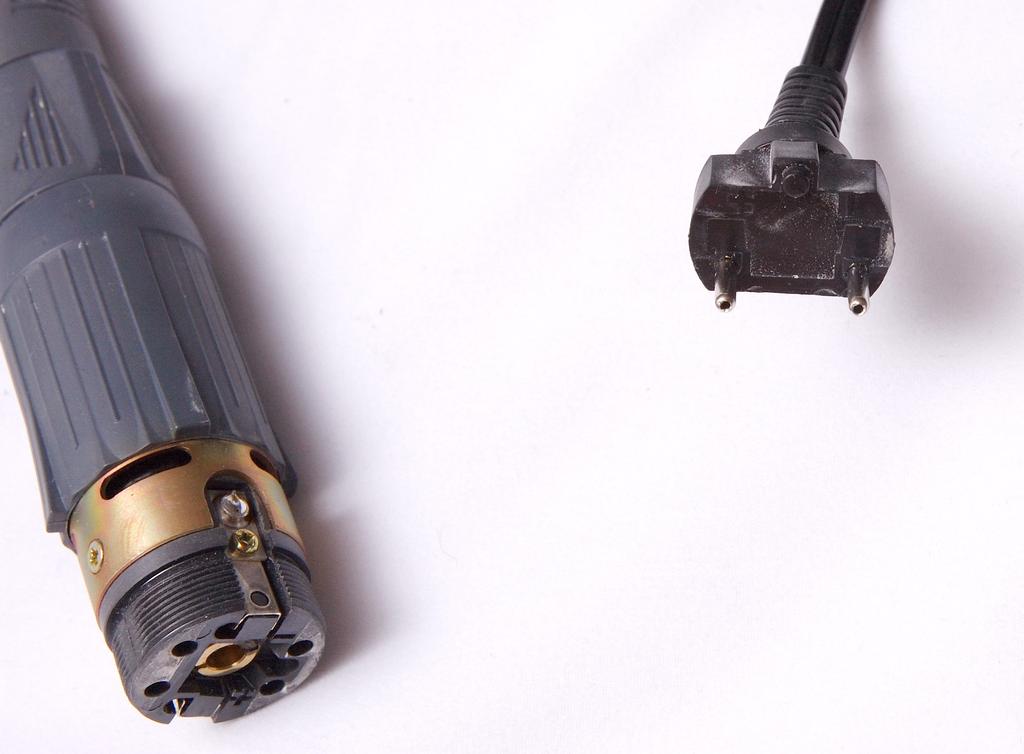

4 TPH PolPol-Intech Sp. z o.o. Rys 4. Osłona odkręcona, widoczny odsłonięty mikrosilnik. Teraz delikatnie odłączamy przewód od mikrosilnika, chwytając za wtyczkę. Nie ciągniemy za przewód, grozi to uszkodzeniem przewodu. Rys. 5 Przewód zasilający odłączony od mikrosilnika. Na wtyczce widać białe zabarwienia, to zanieczyszczenia powstałe w czasie pracy. Silnik wymaga chłodzenia, dlatego pomiędzy silnikiem elektrycznym a szczotkami znajduje się wentylator. Widoczny jest w podłuŝnych pionowych otworach. Zasysa on powietrze z przodu mikrosilnika, przechodzi ono przez silnik chłodząc go, i jest wyrzucane pod osłoną szczotek. PoniewaŜ mikrosilniki z załoŝenia pracują w zapylonym środowisku pył gipsowy, akrylowy lub inny, pochodzący z procesu skrawania moŝe dostać się do środka. TPH Pol-Intech Sp. z o.o. 3

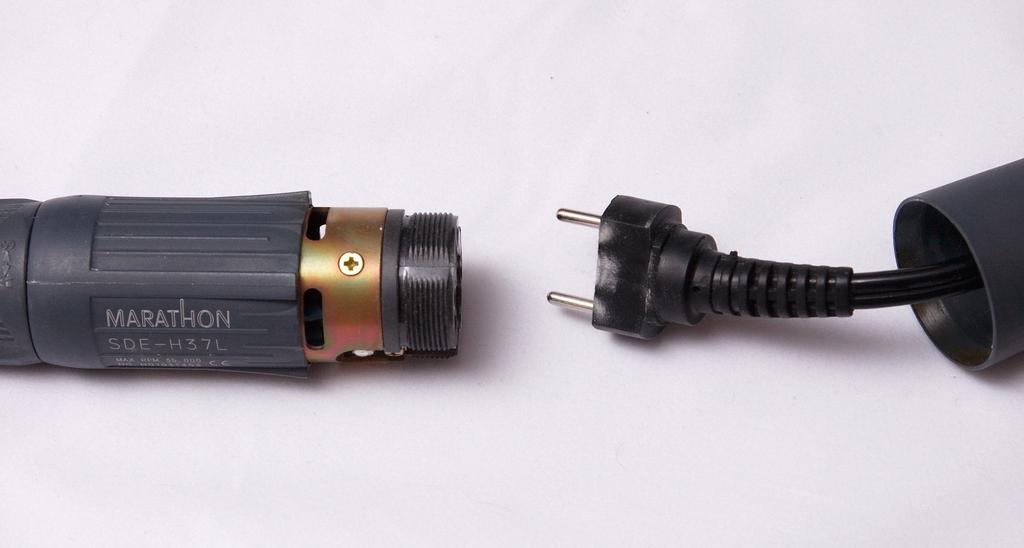

5 TPH PolPol-Intech Sp. z o.o. Rys. 6 Mikrosilnik i wtyk Rys 7. Gniazdo w mikrosilniku. TPH Pol-Intech Sp. z o.o. 4

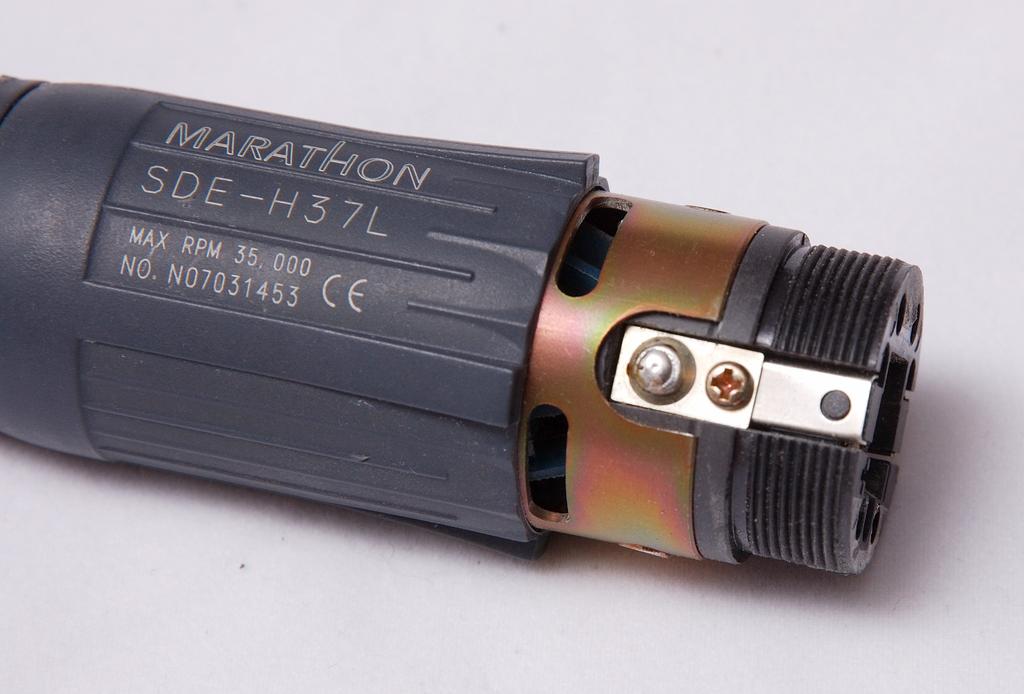

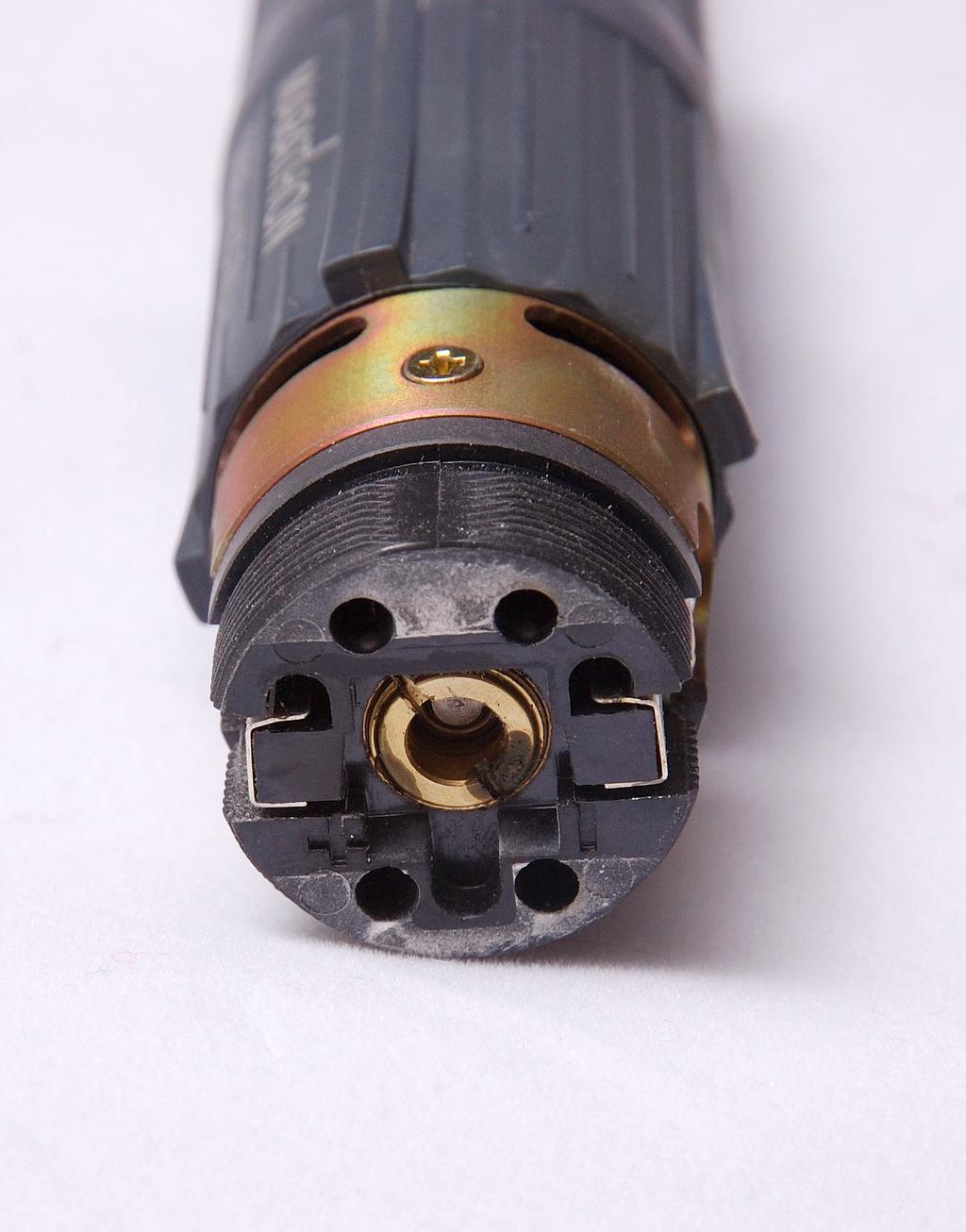

6 TPH PolPol-Intech Sp. z o.o. Widoczne białe zanieczyszczenia na obszarze, gdzie nie przylegała wtyczka, oraz po bokach dwie blaszki w kształcie U. Bezpośrednio nad blaszkami znajdują się otwory na bolce wtyczki. Otwory i wtyczka są przesunięte, takŝe wtyczkę da się włoŝyć tylko w jednej pozycji, włoŝona odwrotnie będzie wystawać poza obręb mikrosilnika. Rys. 8 Szczotka w mikrosilniku. Potrzebny jest śrubokręt krzyŝakowy dopasowany do wielkości śruby. Niewłaściwy moŝe uszkodzić łeb śruby lub doprowadzić do zerwania gwintu w obudowie. Rys. 9 Zestaw narzędzi potrzebnych do odkręcenia starej szczotki śrubokręt krzyŝakowy Uwaga! Szczotka dociskana jest do powierzchni komutatora spręŝyną. Przy odkręcaniu zalecana jest ostroŝność, aby szczotka nie wyskoczyła z gniazda. Najlepiej przytrzymać palcem punkt lutowania ( wystające na lewo od wkrętu) i delikatnie odkręcać. TPH Pol-Intech Sp. z o.o. 5

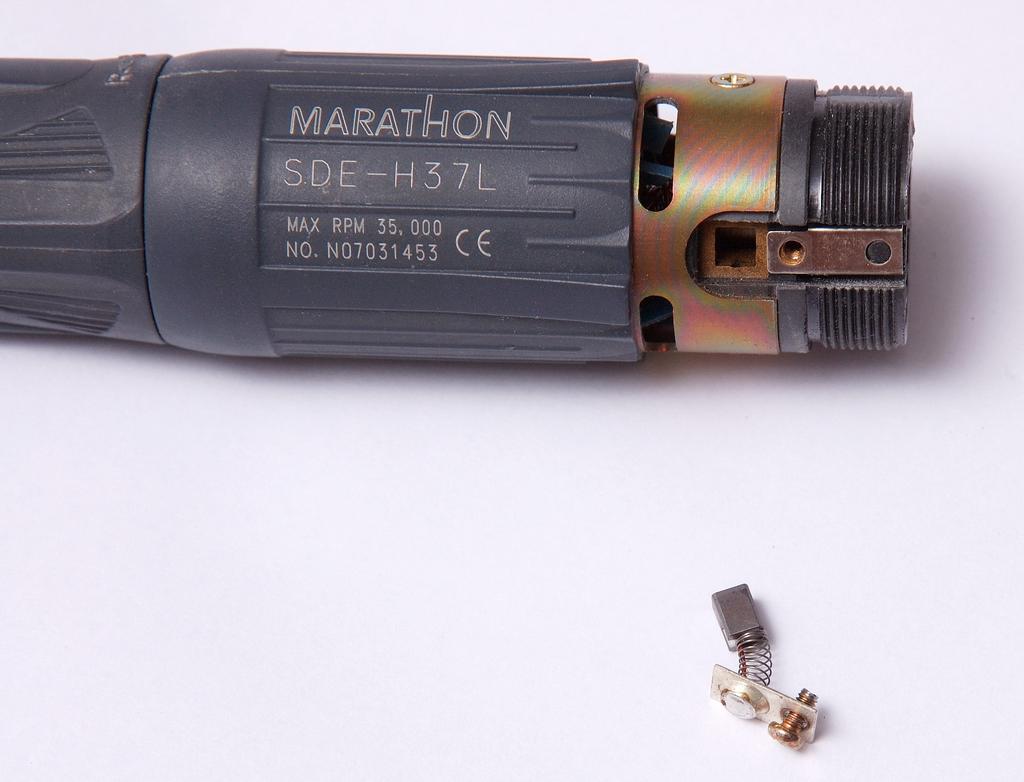

7 Rys. 9 Śruba odkręcona, szczotka poluzowana Po okręceniu, odkładamy śrubę w bezpieczne miejsce, i tak samo postępujemy z drugą szczotka po przeciwnej stronie. W miarę potrzeby przedmuchujemy miejsce po szczotkach i wentylator. Przygotowywujemy nowe szczotki spręŝynka powinna być napięta, a przewód wewnątrz cały i niepostrzępiony. Rys. 10 Nowa szczotka z przygotowaną śrubą TPH Pol-Intech Sp. z o.o. 6
