Southwest Microwave FIRMA SOUTHWEST MICROWAVE DLACZEGO SOUTHWEST MICROWAVE?

Transkrypt

1 40

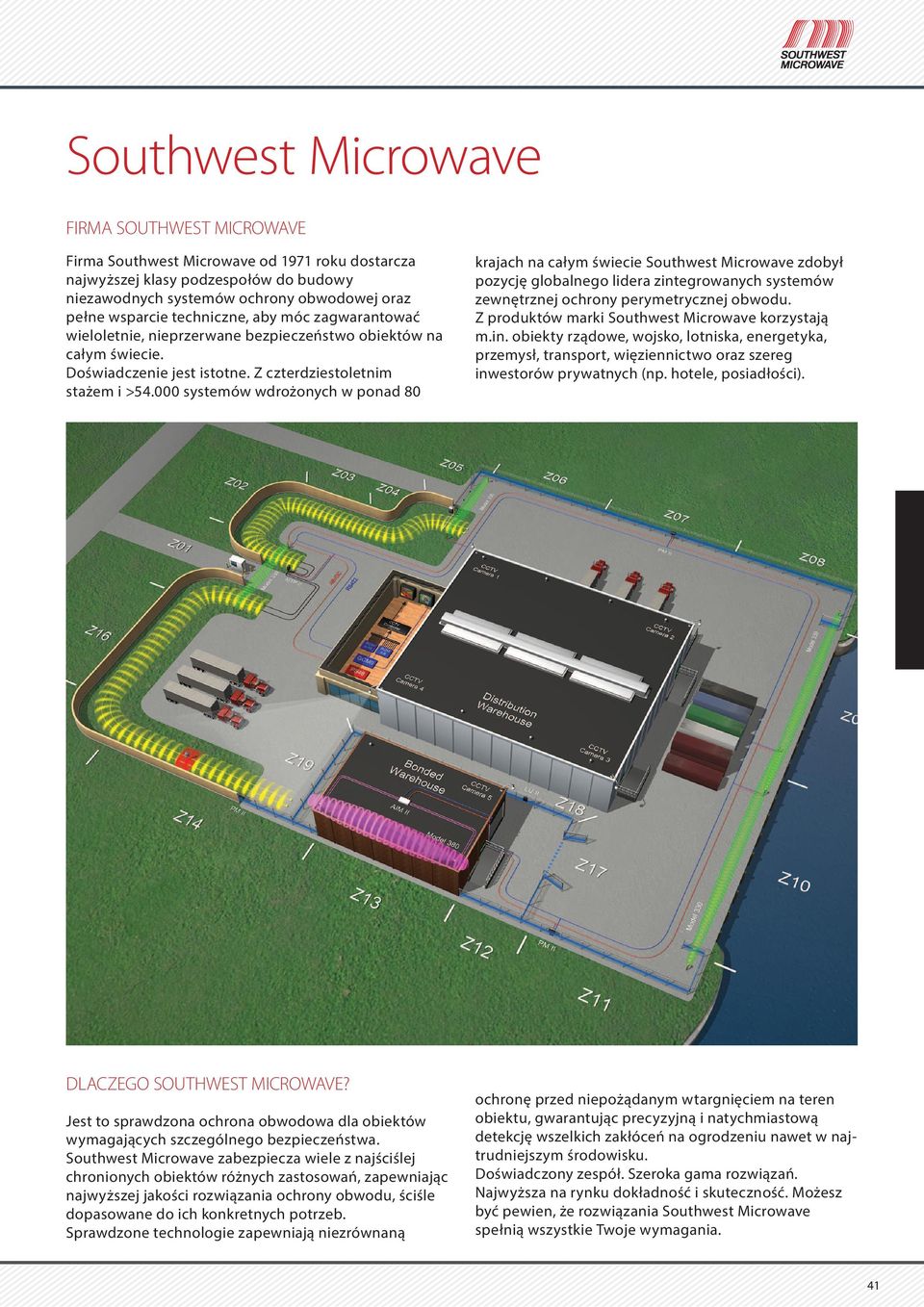

2 Southwest Microwave FIRMA SOUTHWEST MICROWAVE Firma Southwest Microwave od 1971 roku dostarcza najwyższej klasy podzespołów do budowy niezawodnych systemów ochrony obwodowej oraz pełne wsparcie techniczne, aby móc zagwarantować wieloletnie, nieprzerwane bezpieczeństwo obiektów na całym świecie. Doświadczenie jest istotne. Z czterdziestoletnim stażem i > systemów wdrożonych w ponad 80 krajach na całym świecie Southwest Microwave zdobył pozycję globalnego lidera zintegrowanych systemów zewnętrznej ochrony perymetrycznej obwodu. Z produktów marki Southwest Microwave korzystają m.in. obiekty rządowe, wojsko, lotniska, energetyka, przemysł, transport, więziennictwo oraz szereg inwestorów prywatnych (np. hotele, posiadłości). DLACZEGO SOUTHWEST MICROWAVE? Jest to sprawdzona ochrona obwodowa dla obiektów wymagających szczególnego bezpieczeństwa. Southwest Microwave zabezpiecza wiele z najściślej chronionych obiektów różnych zastosowań, zapewniając najwyższej jakości rozwiązania ochrony obwodu, ściśle dopasowane do ich konkretnych potrzeb. Sprawdzone technologie zapewniają niezrównaną ochronę przed niepożądanym wtargnięciem na teren obiektu, gwarantując precyzyjną i natychmiastową detekcję wszelkich zakłóceń na ogrodzeniu nawet w najtrudniejszym środowisku. Doświadczony zespół. Szeroka gama rozwiązań. Najwyższa na rynku dokładność i skuteczność. Możesz być pewien, że rozwiązania Southwest Microwave spełnią wszystkie Twoje wymagania. 41

3 MicroPoint II detekcja z dokładnością do 3 metrów strefy tworzone w oprogramowaniu kalibracja z dokładnością do 1 metra zerowy odsetek przypadkowych alarmów 42

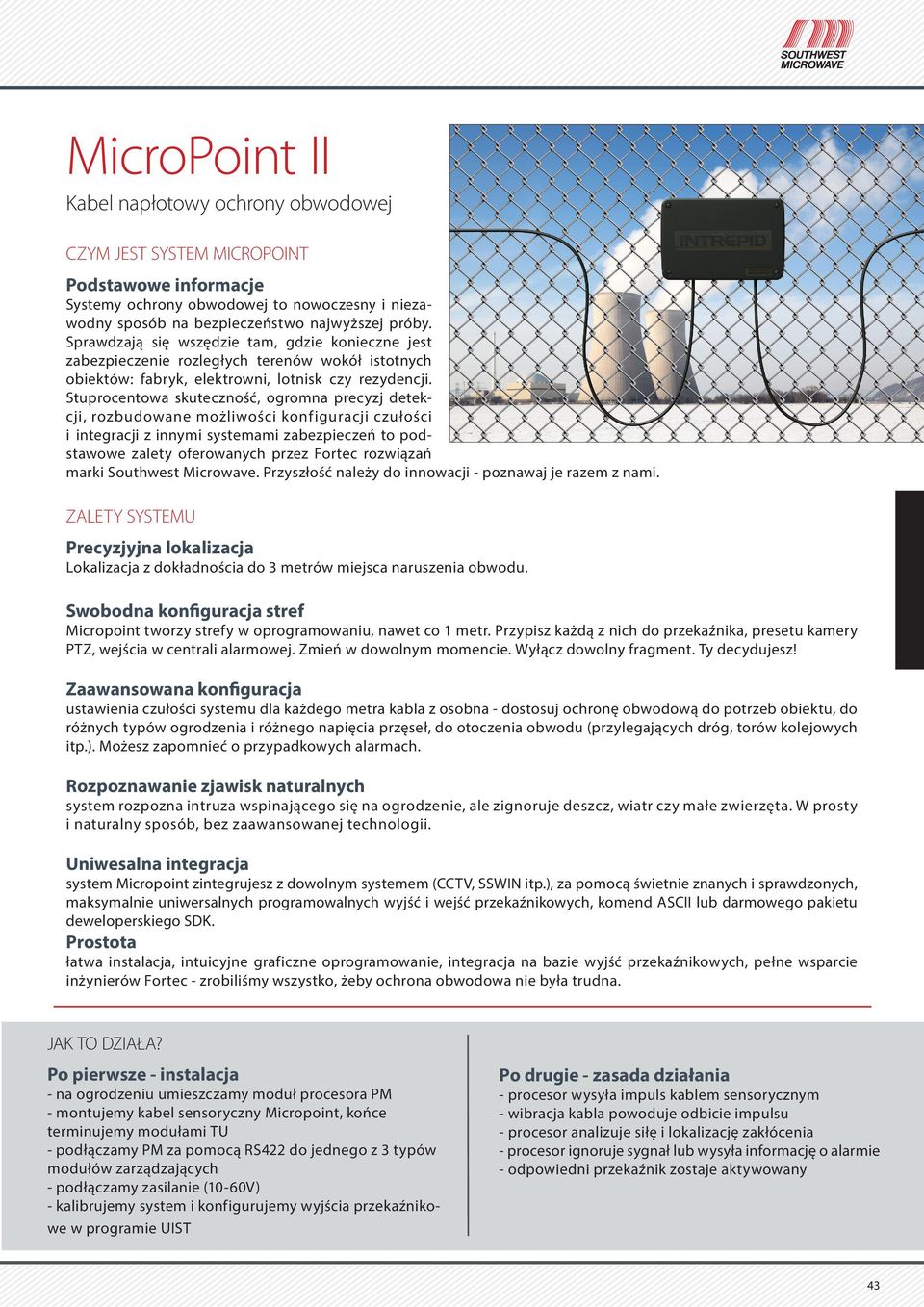

4 MicroPoint II Kabel napłotowy ochrony obwodowej CZYM JEST SYSTEM MICROPOINT Podstawowe informacje Systemy ochrony obwodowej to nowoczesny i niezawodny sposób na bezpieczeństwo najwyższej próby. Sprawdzają się wszędzie tam, gdzie konieczne jest zabezpieczenie rozległych terenów wokół istotnych obiektów: fabryk, elektrowni, lotnisk czy rezydencji. Stuprocentowa skuteczność, ogromna precyzj detekcji, rozbudowane możliwości konfiguracji czułości i integracji z innymi systemami zabezpieczeń to podstawowe zalety oferowanych przez Fortec rozwiązań marki Southwest Microwave. Przyszłość należy do innowacji - poznawaj je razem z nami. ZALETY SYSTEMU Precyzjyjna lokalizacja Lokalizacja z dokładnościa do 3 metrów miejsca naruszenia obwodu. Swobodna konfiguracja stref Micropoint tworzy strefy w oprogramowaniu, nawet co 1 metr. Przypisz każdą z nich do przekaźnika, presetu kamery PTZ, wejścia w centrali alarmowej. Zmień w dowolnym momencie. Wyłącz dowolny fragment. Ty decydujesz! Zaawansowana konfiguracja ustawienia czułości systemu dla każdego metra kabla z osobna - dostosuj ochronę obwodową do potrzeb obiektu, do różnych typów ogrodzenia i różnego napięcia przęseł, do otoczenia obwodu (przylegających dróg, torów kolejowych itp.). Możesz zapomnieć o przypadkowych alarmach. Rozpoznawanie zjawisk naturalnych system rozpozna intruza wspinającego się na ogrodzenie, ale zignoruje deszcz, wiatr czy małe zwierzęta. W prosty i naturalny sposób, bez zaawansowanej technologii. Uniwesalna integracja system Micropoint zintegrujesz z dowolnym systemem (CCTV, SSWIN itp.), za pomocą świetnie znanych i sprawdzonych, maksymalnie uniwersalnych programowalnych wyjść i wejść przekaźnikowych, komend ASCII lub darmowego pakietu deweloperskiego SDK. Prostota łatwa instalacja, intuicyjne graficzne oprogramowanie, integracja na bazie wyjść przekaźnikowych, pełne wsparcie inżynierów Fortec - zrobiliśmy wszystko, żeby ochrona obwodowa nie była trudna. JAK TO DZIAŁA? Po pierwsze - instalacja - na ogrodzeniu umieszczamy moduł procesora PM - montujemy kabel sensoryczny Micropoint, końce terminujemy modułami TU - podłączamy PM za pomocą RS422 do jednego z 3 typów modułów zarządzających - podłączamy zasilanie (10-60V) - kalibrujemy system i konfigurujemy wyjścia przekaźnikowe w programie UIST Po drugie - zasada działania - procesor wysyła impuls kablem sensorycznym - wibracja kabla powoduje odbicie impulsu - procesor analizuje siłę i lokalizację zakłócenia - procesor ignoruje sygnał lub wysyła informację o alarmie - odpowiedni przekaźnik zostaje aktywowany 43

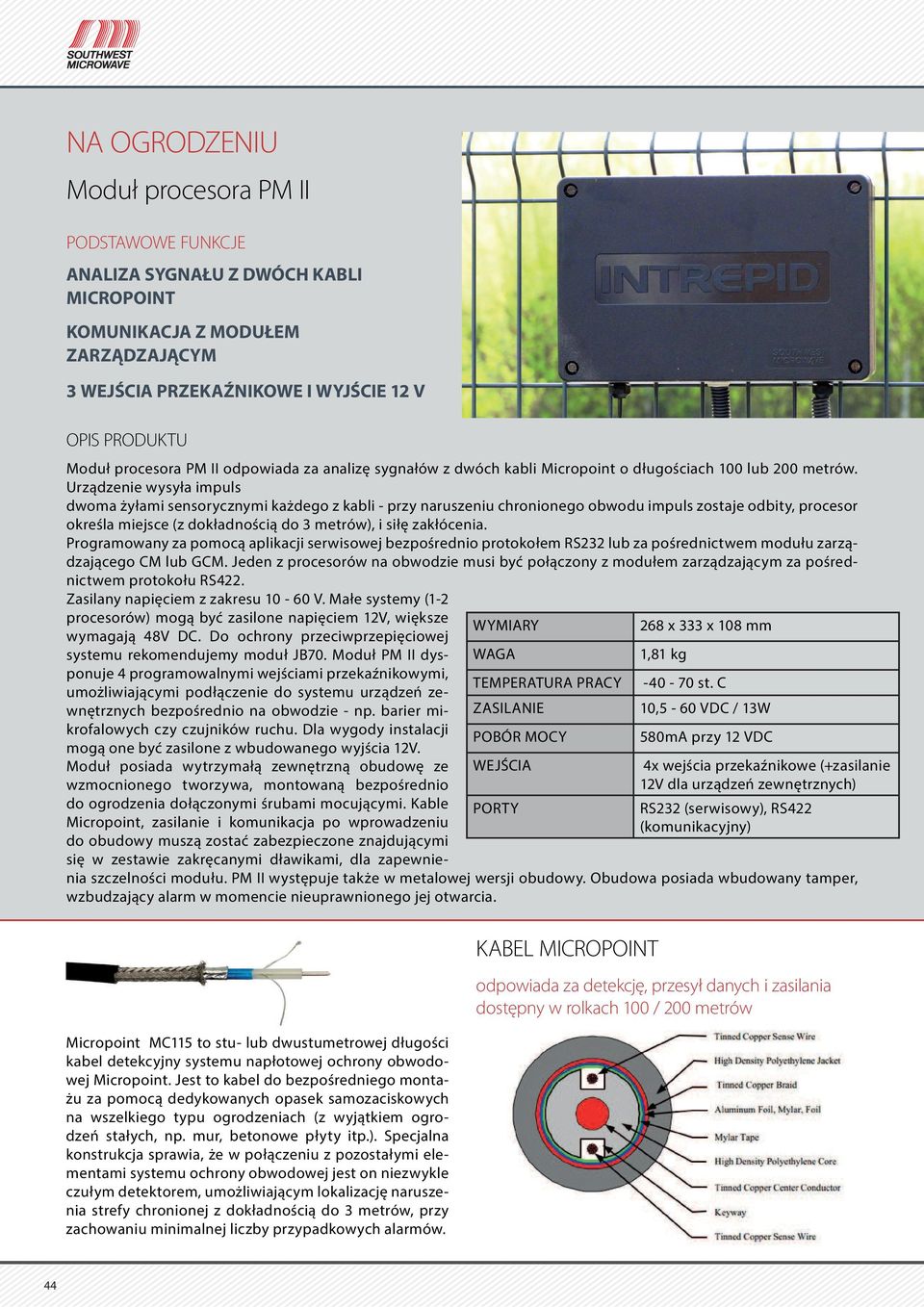

5 NA OGRODZENIU Moduł procesora PM II PODSTAWOWE FUNKCJE ANALIZA SYGNAŁU Z DWÓCH KABLI MICROPOINT KOMUNIKACJA Z MODUŁEM ZARZĄDZAJĄCYM 3 WEJŚCIA PRZEKAŹNIKOWE I WYJŚCIE 12 V OPIS PRODUKTU Moduł procesora PM II odpowiada za analizę sygnałów z dwóch kabli Micropoint o długościach 100 lub 200 metrów. Urządzenie wysyła impuls dwoma żyłami sensorycznymi każdego z kabli - przy naruszeniu chronionego obwodu impuls zostaje odbity, procesor określa miejsce (z dokładnością do 3 metrów), i siłę zakłócenia. Programowany za pomocą aplikacji serwisowej bezpośrednio protokołem RS232 lub za pośrednictwem modułu zarządzającego CM lub GCM. Jeden z procesorów na obwodzie musi być połączony z modułem zarządzającym za pośrednictwem protokołu RS422. Zasilany napięciem z zakresu V. Małe systemy (1-2 procesorów) mogą być zasilone napięciem 12V, większe wymagają 48V DC. Do ochrony przeciwprzepięciowej systemu rekomendujemy moduł JB70. Moduł PM II dysponuje 4 programowalnymi wejściami przekaźnikowymi, umożliwiającymi podłączenie do systemu urządzeń zewnętrznych bezpośrednio na obwodzie - np. barier mikrofalowych czy czujników ruchu. Dla wygody instalacji mogą one być zasilone z wbudowanego wyjścia 12V. Moduł posiada wytrzymałą zewnętrzną obudowę ze wzmocnionego tworzywa, montowaną bezpośrednio do ogrodzenia dołączonymi śrubami mocującymi. Kable Micropoint, zasilanie i komunikacja po wprowadzeniu do obudowy muszą zostać zabezpieczone znajdującymi się w zestawie zakręcanymi dławikami, dla zapewnienia szczelności modułu. PM II występuje także w metalowej wersji obudowy. Obudowa posiada wbudowany tamper, wzbudzający alarm w momencie nieuprawnionego jej otwarcia. Micropoint MC115 to stu- lub dwustumetrowej długości kabel detekcyjny systemu napłotowej ochrony obwodowej Micropoint. Jest to kabel do bezpośredniego montażu za pomocą dedykowanych opasek samozaciskowych na wszelkiego typu ogrodzeniach (z wyjątkiem ogrodzeń stałych, np. mur, betonowe płyty itp.). Specjalna konstrukcja sprawia, że w połączeniu z pozostałymi elementami systemu ochrony obwodowej jest on niezwykle czułym detektorem, umożliwiającym lokalizację naruszenia strefy chronionej z dokładnością do 3 metrów, przy zachowaniu minimalnej liczby przypadkowych alarmów. WYMIARY WAGA 268 x 333 x 108 mm 1,81 kg TEMPERATURA PRACY st. C ZASILANIE POBÓR MOCY 10,5-60 VDC / 13W 580mA przy 12 VDC WEJŚCIA 4x wejścia przekaźnikowe (+zasilanie 12V dla urządzeń zewnętrznych) PORTY KABEL MICROPOINT RS232 (serwisowy), RS422 (komunikacyjny) odpowiada za detekcję, przesył danych i zasilania dostępny w rolkach 100 / 200 metrów 44

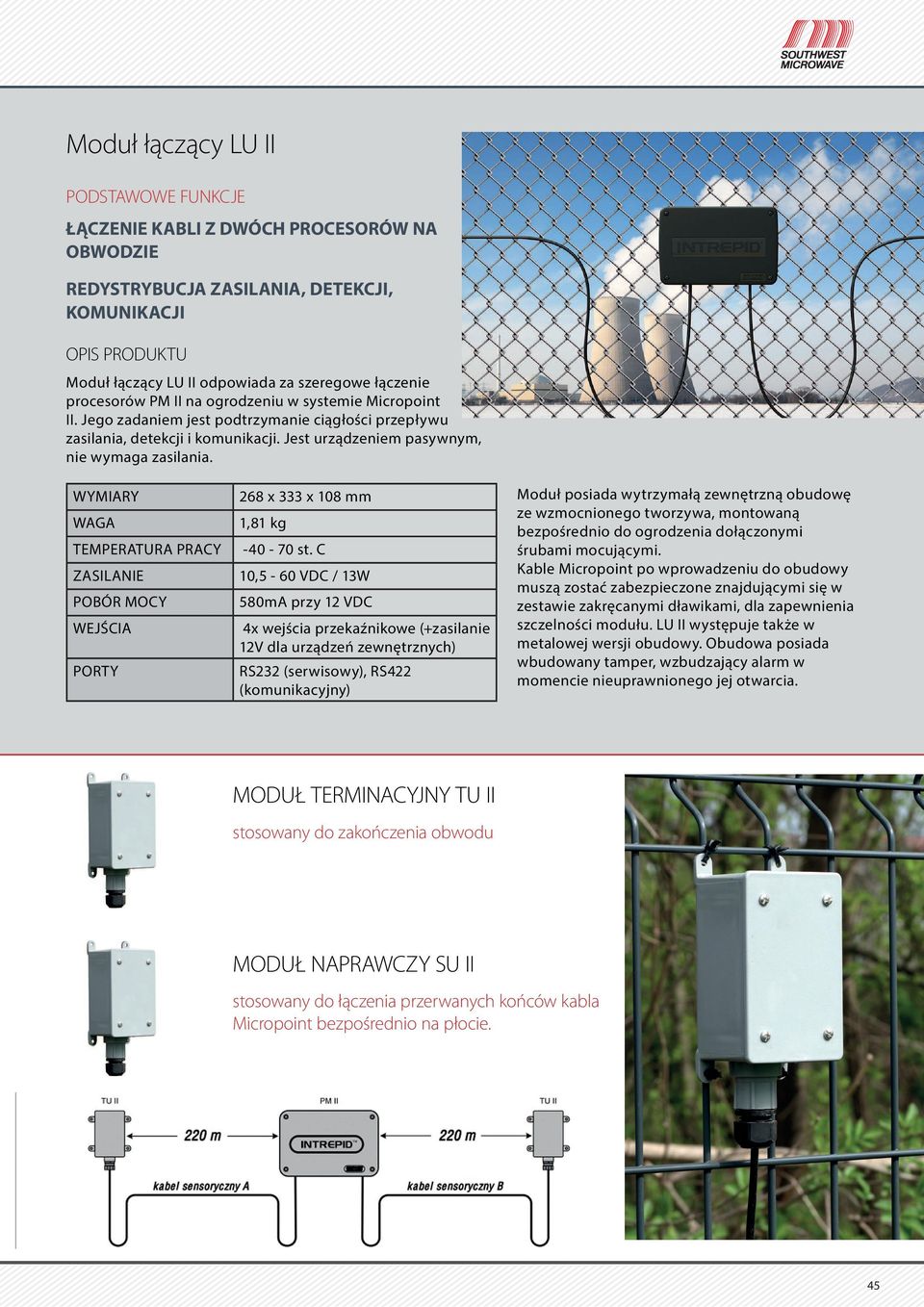

6 Moduł łączący LU II PODSTAWOWE FUNKCJE ŁĄCZENIE KABLI Z DWÓCH PROCESORÓW NA OBWODZIE REDYSTRYBUCJA ZASILANIA, DETEKCJI, KOMUNIKACJI OPIS PRODUKTU Moduł łączący LU II odpowiada za szeregowe łączenie procesorów PM II na ogrodzeniu w systemie Micropoint II. Jego zadaniem jest podtrzymanie ciągłości przepływu zasilania, detekcji i komunikacji. Jest urządzeniem pasywnym, nie wymaga zasilania. WYMIARY WAGA 268 x 333 x 108 mm 1,81 kg TEMPERATURA PRACY st. C ZASILANIE POBÓR MOCY 10,5-60 VDC / 13W 580mA przy 12 VDC WEJŚCIA 4x wejścia przekaźnikowe (+zasilanie 12V dla urządzeń zewnętrznych) PORTY RS232 (serwisowy), RS422 (komunikacyjny) Moduł posiada wytrzymałą zewnętrzną obudowę ze wzmocnionego tworzywa, montowaną bezpośrednio do ogrodzenia dołączonymi śrubami mocującymi. Kable Micropoint po wprowadzeniu do obudowy muszą zostać zabezpieczone znajdującymi się w zestawie zakręcanymi dławikami, dla zapewnienia szczelności modułu. LU II występuje także w metalowej wersji obudowy. Obudowa posiada wbudowany tamper, wzbudzający alarm w momencie nieuprawnionego jej otwarcia. MODUŁ TERMINACYJNY TU II stosowany do zakończenia obwodu MODUŁ NAPRAWCZY SU II stosowany do łączenia przerwanych końców kabla Micropoint bezpośrednio na płocie. 45

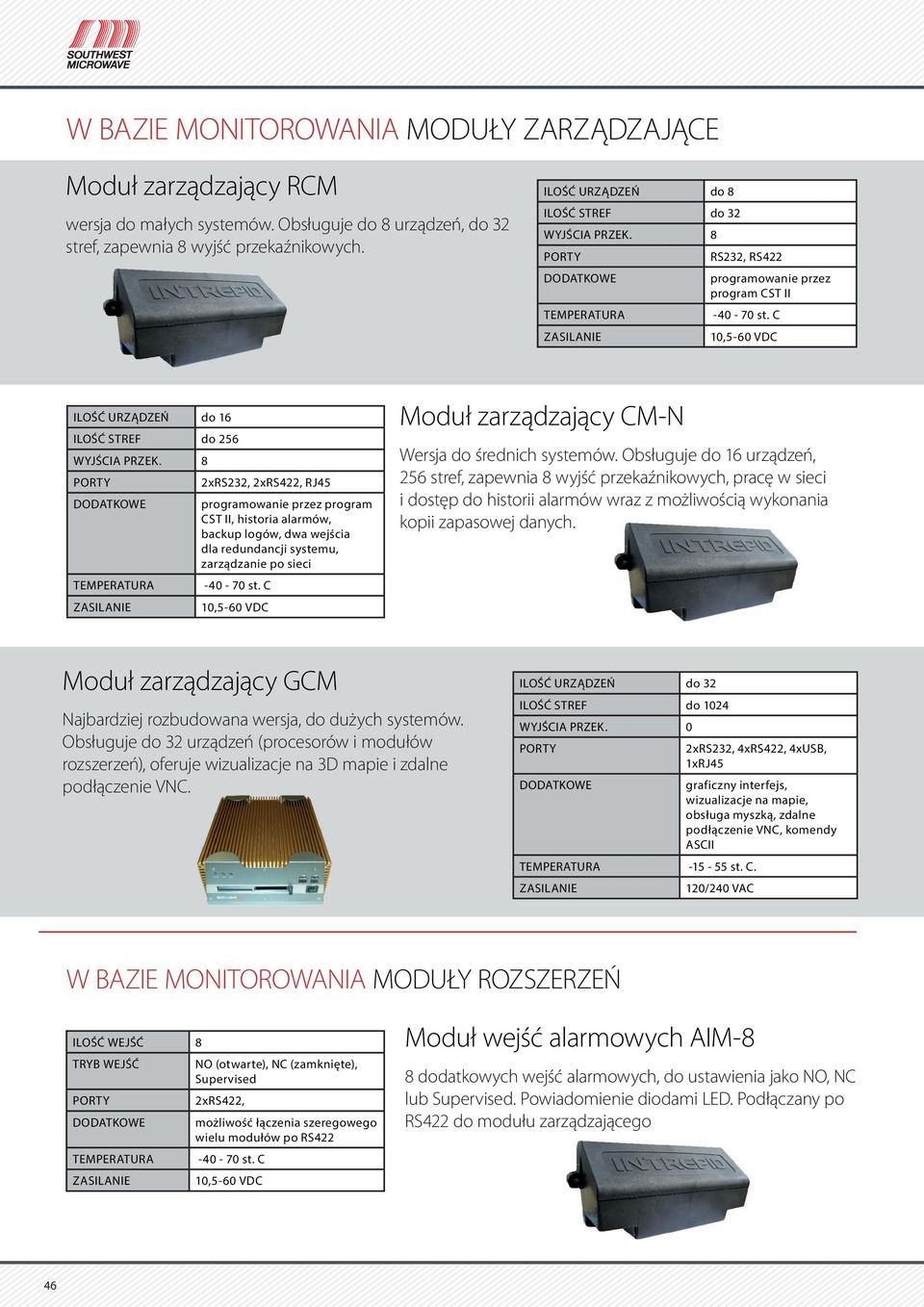

7 W BAZIE MONITOROWANIA MODUŁY ZARZĄDZAJĄCE Moduł zarządzający RCM wersja do małych systemów. Obsługuje do 8 urządzeń, do 32 stref, zapewnia 8 wyjść przekaźnikowych. ILOŚĆ URZĄDZEŃ do 8 ILOŚĆ STREF do 32 WYJŚCIA PRZEK. 8 PORTY DODATKOWE RS232, RS422 programowanie przez program CST II TEMPERATURA st. C ZASILANIE 10,5-60 VDC ILOŚĆ URZĄDZEŃ do 16 ILOŚĆ STREF do 256 WYJŚCIA PRZEK. 8 PORTY DODATKOWE 2xRS232, 2xRS422, RJ45 TEMPERATURA st. C ZASILANIE programowanie przez program CST II, historia alarmów, backup logów, dwa wejścia dla redundancji systemu, zarządzanie po sieci 10,5-60 VDC Moduł zarządzający CM-N Wersja do średnich systemów. Obsługuje do 16 urządzeń, 256 stref, zapewnia 8 wyjść przekaźnikowych, pracę w sieci i dostęp do historii alarmów wraz z możliwością wykonania kopii zapasowej danych. Moduł zarządzający GCM Najbardziej rozbudowana wersja, do dużych systemów. Obsługuje do 32 urządzeń (procesorów i modułów rozszerzeń), oferuje wizualizacje na 3D mapie i zdalne podłączenie VNC. ILOŚĆ URZĄDZEŃ do 32 ILOŚĆ STREF do 1024 WYJŚCIA PRZEK. 0 PORTY DODATKOWE 2xRS232, 4xRS422, 4xUSB, 1xRJ45 TEMPERATURA st. C. ZASILANIE graficzny interfejs, wizualizacje na mapie, obsługa myszką, zdalne podłączenie VNC, komendy ASCII 120/240 VAC W BAZIE MONITOROWANIA MODUŁY ROZSZERZEŃ ILOŚĆ WEJŚĆ 8 TRYB WEJŚĆ PORTY DODATKOWE NO (otwarte), NC (zamknięte), Supervised 2xRS422, TEMPERATURA st. C ZASILANIE możliwość łączenia szeregowego wielu modułów po RS422 10,5-60 VDC Moduł wejść alarmowych AIM-8 8 dodatkowych wejść alarmowych, do ustawienia jako NO, NC lub Supervised. Powiadomienie diodami LED. Podłączany po RS422 do modułu zarządzającego 46

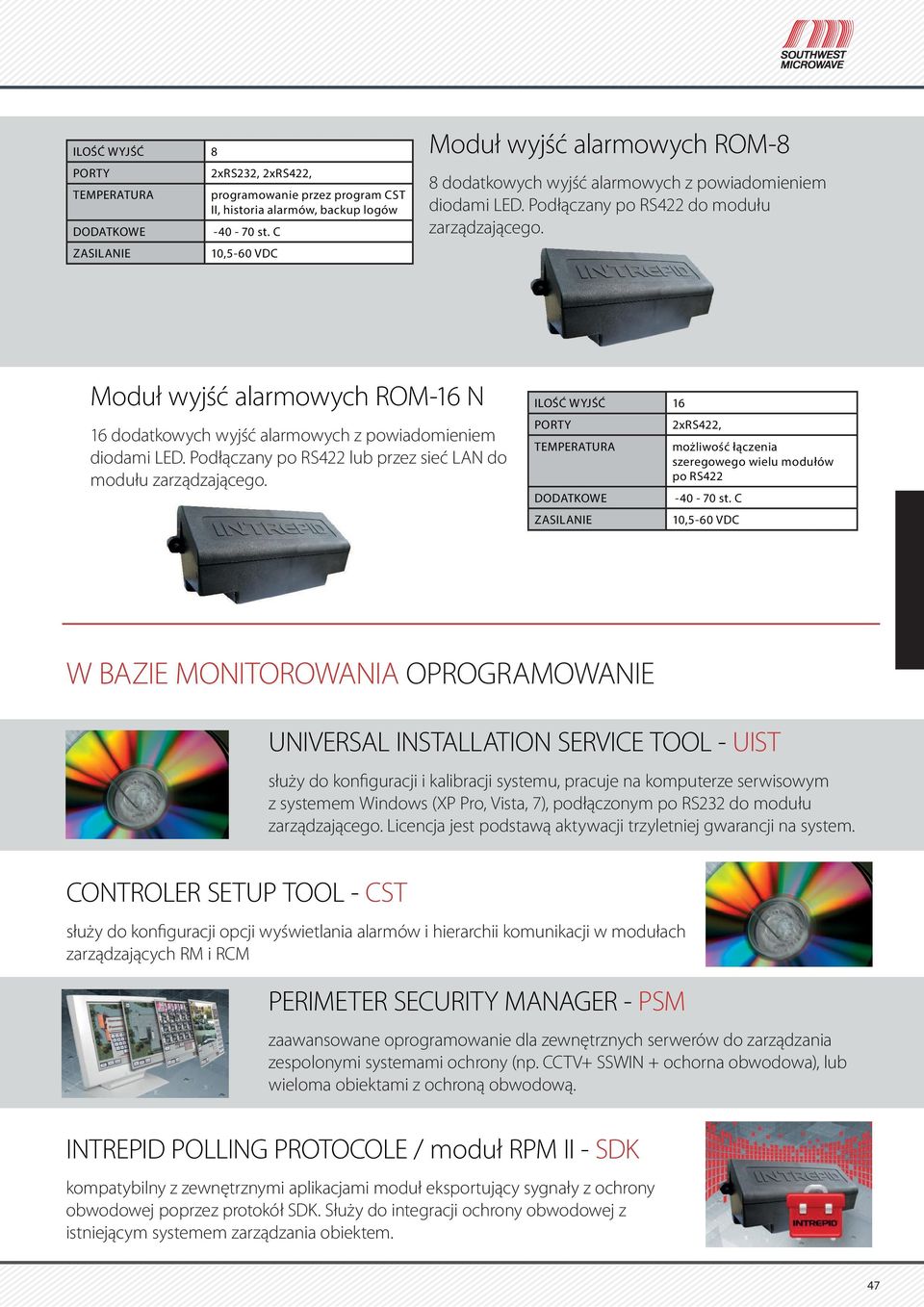

8 ILOŚĆ WYJŚĆ 8 PORTY TEMPERATURA 2xRS232, 2xRS422, DODATKOWE st. C ZASILANIE programowanie przez program CST II, historia alarmów, backup logów 10,5-60 VDC Moduł wyjść alarmowych ROM-8 8 dodatkowych wyjść alarmowych z powiadomieniem diodami LED. Podłączany po RS422 do modułu zarządzającego. Moduł wyjść alarmowych ROM-16 N 16 dodatkowych wyjść alarmowych z powiadomieniem diodami LED. Podłączany po RS422 lub przez sieć LAN do modułu zarządzającego. ILOŚĆ WYJŚĆ 16 PORTY TEMPERATURA 2xRS422, DODATKOWE st. C ZASILANIE możliwość łączenia szeregowego wielu modułów po RS422 10,5-60 VDC W BAZIE MONITOROWANIA OPROGRAMOWANIE CONTROLER SETUP TOOL - CST UNIVERSAL INSTALLATION SERVICE TOOL - UIST służy do konfiguracji i kalibracji systemu, pracuje na komputerze serwisowym z systemem Windows (XP Pro, Vista, 7), podłączonym po RS232 do modułu zarządzającego. Licencja jest podstawą aktywacji trzyletniej gwarancji na system. służy do konfiguracji opcji wyświetlania alarmów i hierarchii komunikacji w modułach zarządzających RM i RCM PERIMETER SECURITY MANAGER - PSM zaawansowane oprogramowanie dla zewnętrznych serwerów do zarządzania zespolonymi systemami ochrony (np. CCTV+ SSWIN + ochorna obwodowa), lub wieloma obiektami z ochroną obwodową. INTREPID POLLING PROTOCOLE / moduł RPM II - SDK kompatybilny z zewnętrznymi aplikacjami moduł eksportujący sygnały z ochrony obwodowej poprzez protokół SDK. Służy do integracji ochrony obwodowej z istniejącym systemem zarządzania obiektem. 47

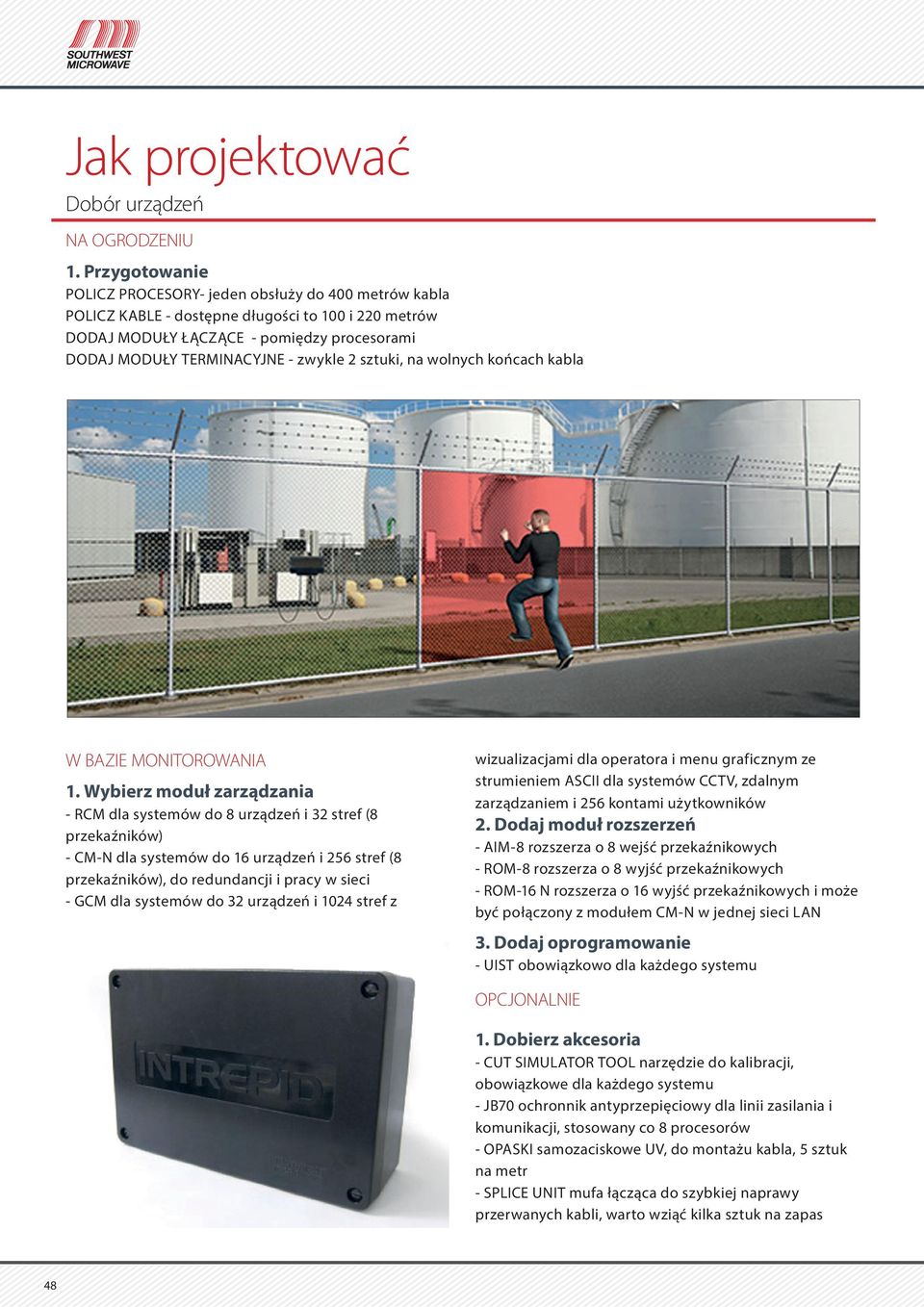

9 Jak projektować Dobór urządzeń NA OGRODZENIU 1. Przygotowanie POLICZ PROCESORY- jeden obsłuży do 400 metrów kabla POLICZ KABLE - dostępne długości to 100 i 220 metrów DODAJ MODUŁY ŁĄCZĄCE - pomiędzy procesorami DODAJ MODUŁY TERMINACYJNE - zwykle 2 sztuki, na wolnych końcach kabla W BAZIE MONITOROWANIA 1. Wybierz moduł zarządzania - RCM dla systemów do 8 urządzeń i 32 stref (8 przekaźników) - CM-N dla systemów do 16 urządzeń i 256 stref (8 przekaźników), do redundancji i pracy w sieci - GCM dla systemów do 32 urządzeń i 1024 stref z wizualizacjami dla operatora i menu graficznym ze strumieniem ASCII dla systemów CCTV, zdalnym zarządzaniem i 256 kontami użytkowników 2. Dodaj moduł rozszerzeń - AIM-8 rozszerza o 8 wejść przekaźnikowych - ROM-8 rozszerza o 8 wyjść przekaźnikowych - ROM-16 N rozszerza o 16 wyjść przekaźnikowych i może być połączony z modułem CM-N w jednej sieci LAN 3. Dodaj oprogramowanie - UIST obowiązkowo dla każdego systemu OPCJONALNIE 1. Dobierz akcesoria - CUT SIMULATOR TOOL narzędzie do kalibracji, obowiązkowe dla każdego systemu - JB70 ochronnik antyprzepięciowy dla linii zasilania i komunikacji, stosowany co 8 procesorów - OPASKI samozaciskowe UV, do montażu kabla, 5 sztuk na metr - SPLICE UNIT mufa łącząca do szybkiej naprawy przerwanych kabli, warto wziąć kilka sztuk na zapas 48

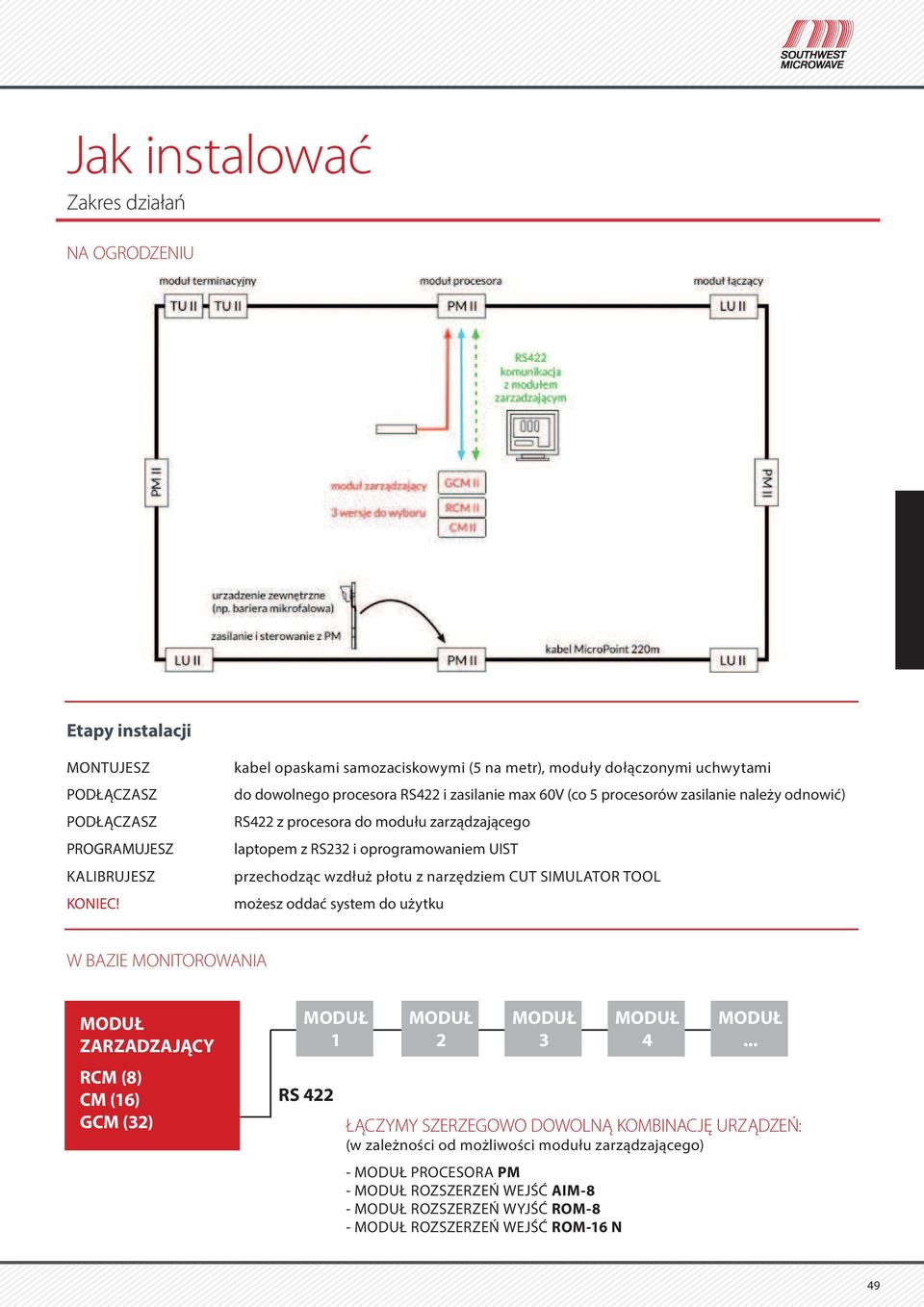

10 Jak instalować Zakres działań NA OGRODZENIU Etapy instalacji MONTUJESZ PODŁĄCZASZ PODŁĄCZASZ PROGRAMUJESZ KALIBRUJESZ KONIEC! kabel opaskami samozaciskowymi (5 na metr), moduły dołączonymi uchwytami do dowolnego procesora RS422 i zasilanie max 60V (co 5 procesorów zasilanie należy odnowić) RS422 z procesora do modułu zarządzającego laptopem z RS232 i oprogramowaniem UIST przechodząc wzdłuż płotu z narzędziem CUT SIMULATOR TOOL możesz oddać system do użytku W BAZIE MONITOROWANIA MODUŁ ZARZADZAJĄCY MODUŁ 1 MODUŁ 2 MODUŁ 3 MODUŁ 4 MODUŁ... RCM (8) CM (16) GCM (32) RS 422 ŁĄCZYMY SZERZEGOWO DOWOLNĄ KOMBINACJĘ URZĄDZEŃ: (w zależności od możliwości modułu zarządzającego) - MODUŁ PROCESORA PM - MODUŁ ROZSZERZEŃ WEJŚĆ AIM-8 - MODUŁ ROZSZERZEŃ WYJŚĆ ROM-8 - MODUŁ ROZSZERZEŃ WEJŚĆ ROM-16 N 49

11 MicroTrack II precyzyjna lokalizacja wejścia w strefę konfiguracja każdego metra z osobna swobodne ustawianie stref modułowa budowa i uniwersalna integracja MicroWave dowolna konfiguracja monitorowanej przestrzeni najwższej jakości bariery mikrofalowe 50

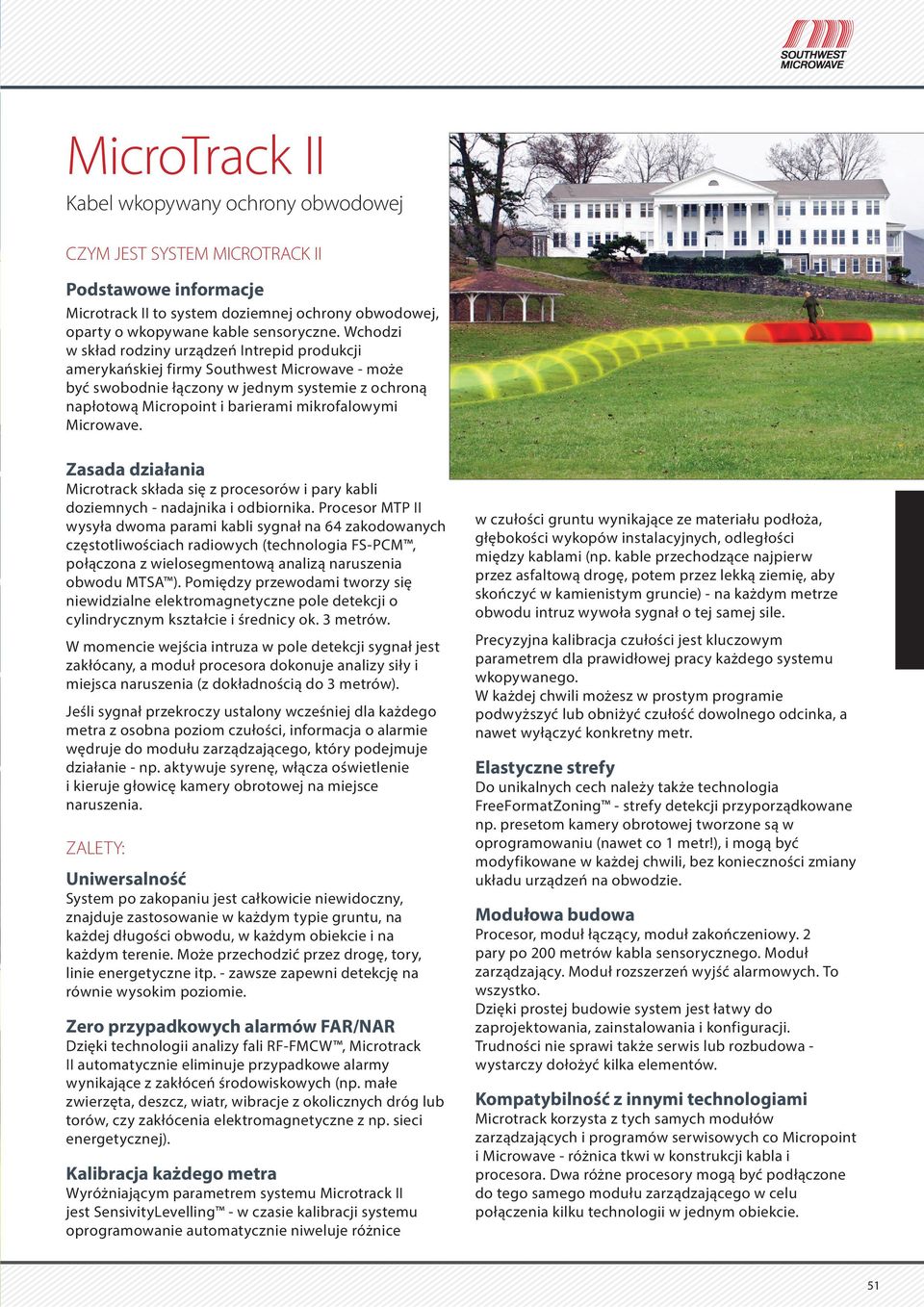

12 MicroTrack II Kabel wkopywany ochrony obwodowej CZYM JEST SYSTEM MICROTRACK II Podstawowe informacje Microtrack II to system doziemnej ochrony obwodowej, oparty o wkopywane kable sensoryczne. Wchodzi w skład rodziny urządzeń Intrepid produkcji amerykańskiej firmy Southwest Microwave - może być swobodnie łączony w jednym systemie z ochroną napłotową Micropoint i barierami mikrofalowymi Microwave. Zasada działania Microtrack składa się z procesorów i pary kabli doziemnych - nadajnika i odbiornika. Procesor MTP II wysyła dwoma parami kabli sygnał na 64 zakodowanych częstotliwościach radiowych (technologia FS-PCM, połączona z wielosegmentową analizą naruszenia obwodu MTSA ). Pomiędzy przewodami tworzy się niewidzialne elektromagnetyczne pole detekcji o cylindrycznym kształcie i średnicy ok. 3 metrów. W momencie wejścia intruza w pole detekcji sygnał jest zakłócany, a moduł procesora dokonuje analizy siły i miejsca naruszenia (z dokładnością do 3 metrów). Jeśli sygnał przekroczy ustalony wcześniej dla każdego metra z osobna poziom czułości, informacja o alarmie wędruje do modułu zarządzającego, który podejmuje działanie - np. aktywuje syrenę, włącza oświetlenie i kieruje głowicę kamery obrotowej na miejsce naruszenia. ZALETY: Uniwersalność System po zakopaniu jest całkowicie niewidoczny, znajduje zastosowanie w każdym typie gruntu, na każdej długości obwodu, w każdym obiekcie i na każdym terenie. Może przechodzić przez drogę, tory, linie energetyczne itp. - zawsze zapewni detekcję na równie wysokim poziomie. Zero przypadkowych alarmów FAR/NAR Dzięki technologii analizy fali RF-FMCW, Microtrack II automatycznie eliminuje przypadkowe alarmy wynikające z zakłóceń środowiskowych (np. małe zwierzęta, deszcz, wiatr, wibracje z okolicznych dróg lub torów, czy zakłócenia elektromagnetyczne z np. sieci energetycznej). Kalibracja każdego metra Wyróżniającym parametrem systemu Microtrack II jest SensivityLevelling - w czasie kalibracji systemu oprogramowanie automatycznie niweluje różnice w czułości gruntu wynikające ze materiału podłoża, głębokości wykopów instalacyjnych, odległości między kablami (np. kable przechodzące najpierw przez asfaltową drogę, potem przez lekką ziemię, aby skończyć w kamienistym gruncie) - na każdym metrze obwodu intruz wywoła sygnał o tej samej sile. Precyzyjna kalibracja czułości jest kluczowym parametrem dla prawidłowej pracy każdego systemu wkopywanego. W każdej chwili możesz w prostym programie podwyższyć lub obniżyć czułość dowolnego odcinka, a nawet wyłączyć konkretny metr. Elastyczne strefy Do unikalnych cech należy także technologia FreeFormatZoning - strefy detekcji przyporządkowane np. presetom kamery obrotowej tworzone są w oprogramowaniu (nawet co 1 metr!), i mogą być modyfikowane w każdej chwili, bez konieczności zmiany układu urządzeń na obwodzie. Modułowa budowa Procesor, moduł łączący, moduł zakończeniowy. 2 pary po 200 metrów kabla sensorycznego. Moduł zarządzający. Moduł rozszerzeń wyjść alarmowych. To wszystko. Dzięki prostej budowie system jest łatwy do zaprojektowania, zainstalowania i konfiguracji. Trudności nie sprawi także serwis lub rozbudowa - wystarczy dołożyć kilka elementów. Kompatybilność z innymi technologiami Microtrack korzysta z tych samych modułów zarządzających i programów serwisowych co Micropoint i Microwave - różnica tkwi w konstrukcji kabla i procesora. Dwa różne procesory mogą być podłączone do tego samego modułu zarządzającego w celu połączenia kilku technologii w jednym obiekcie. 51

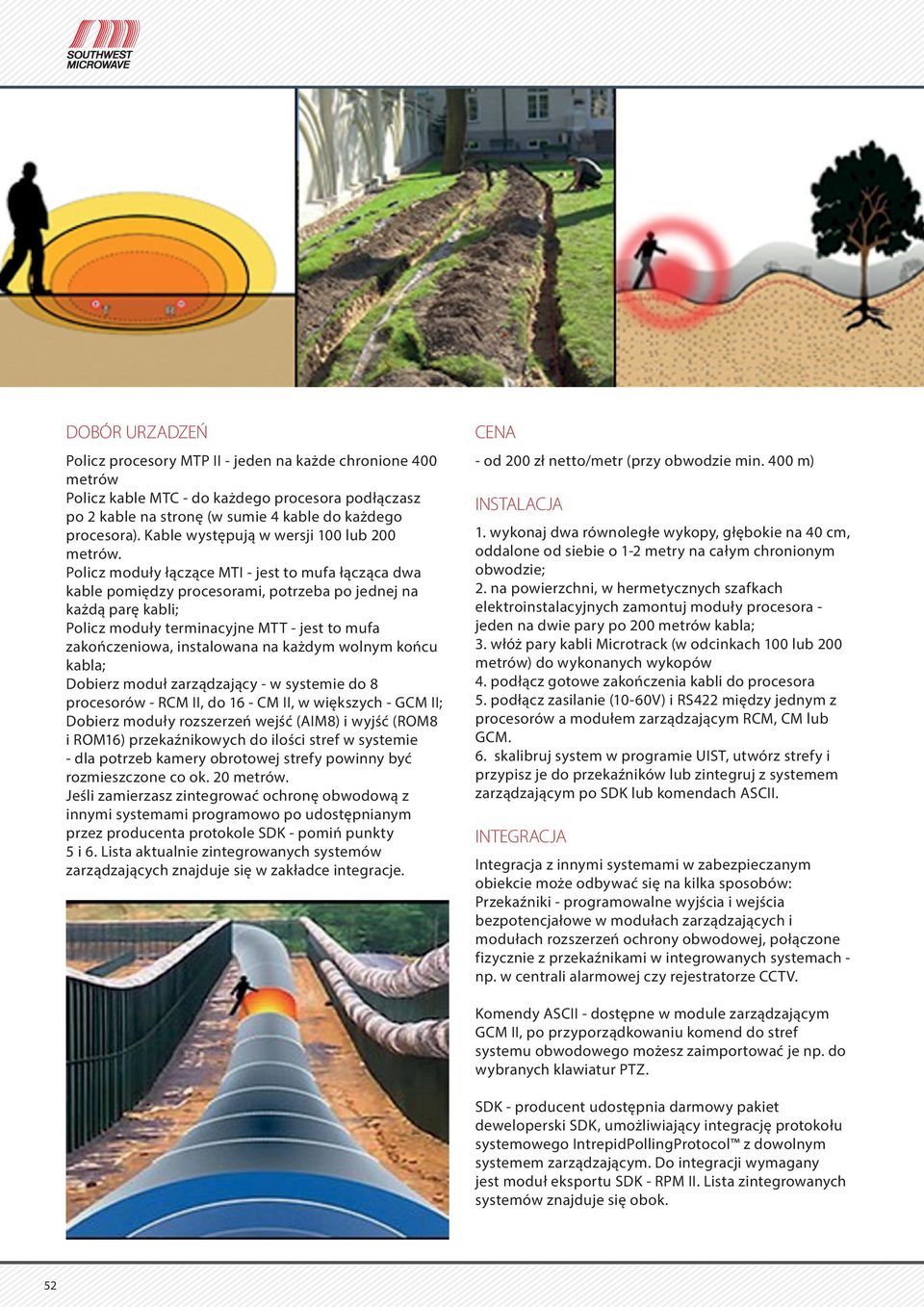

13 DOBÓR URZADZEŃ Policz procesory MTP II - jeden na każde chronione 400 metrów Policz kable MTC - do każdego procesora podłączasz po 2 kable na stronę (w sumie 4 kable do każdego procesora). Kable występują w wersji 100 lub 200 metrów. Policz moduły łączące MTI - jest to mufa łącząca dwa kable pomiędzy procesorami, potrzeba po jednej na każdą parę kabli; Policz moduły terminacyjne MTT - jest to mufa zakończeniowa, instalowana na każdym wolnym końcu kabla; Dobierz moduł zarządzający - w systemie do 8 procesorów - RCM II, do 16 - CM II, w większych - GCM II; Dobierz moduły rozszerzeń wejść (AIM8) i wyjść (ROM8 i ROM16) przekaźnikowych do ilości stref w systemie - dla potrzeb kamery obrotowej strefy powinny być rozmieszczone co ok. 20 metrów. Jeśli zamierzasz zintegrować ochronę obwodową z innymi systemami programowo po udostępnianym przez producenta protokole SDK - pomiń punkty 5 i 6. Lista aktualnie zintegrowanych systemów zarządzających znajduje się w zakładce integracje. CENA - od 200 zł netto/metr (przy obwodzie min. 400 m) INSTALACJA 1. wykonaj dwa równoległe wykopy, głębokie na 40 cm, oddalone od siebie o 1-2 metry na całym chronionym obwodzie; 2. na powierzchni, w hermetycznych szafkach elektroinstalacyjnych zamontuj moduły procesora - jeden na dwie pary po 200 metrów kabla; 3. włóż pary kabli Microtrack (w odcinkach 100 lub 200 metrów) do wykonanych wykopów 4. podłącz gotowe zakończenia kabli do procesora 5. podłącz zasilanie (10-60V) i RS422 między jednym z procesorów a modułem zarządzającym RCM, CM lub GCM. 6. skalibruj system w programie UIST, utwórz strefy i przypisz je do przekaźników lub zintegruj z systemem zarządzającym po SDK lub komendach ASCII. INTEGRACJA Integracja z innymi systemami w zabezpieczanym obiekcie może odbywać się na kilka sposobów: Przekaźniki - programowalne wyjścia i wejścia bezpotencjałowe w modułach zarządzających i modułach rozszerzeń ochrony obwodowej, połączone fizycznie z przekaźnikami w integrowanych systemach - np. w centrali alarmowej czy rejestratorze CCTV. Komendy ASCII - dostępne w module zarządzającym GCM II, po przyporządkowaniu komend do stref systemu obwodowego możesz zaimportować je np. do wybranych klawiatur PTZ. SDK - producent udostępnia darmowy pakiet deweloperski SDK, umożliwiający integrację protokołu systemowego IntrepidPollingProtocol z dowolnym systemem zarządzającym. Do integracji wymagany jest moduł eksportu SDK - RPM II. Lista zintegrowanych systemów znajduje się obok. 52

14 Integracje Referencje PONAD ZABEZPIECZONYCH OBIEKTÓW... i wiele innych 53

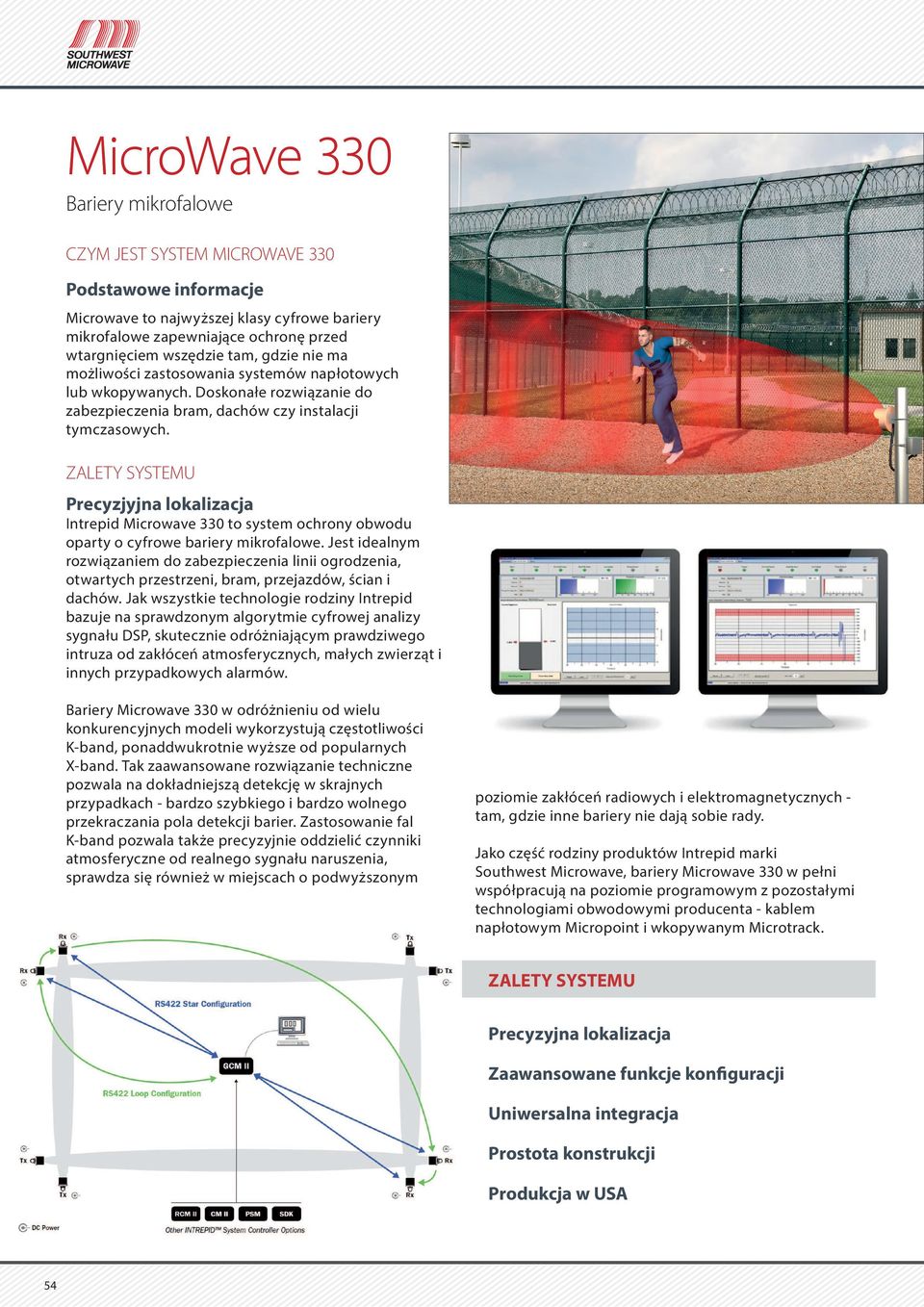

15 MicroWave 330 Bariery mikrofalowe CZYM JEST SYSTEM MICROWAVE 330 Podstawowe informacje Microwave to najwyższej klasy cyfrowe bariery mikrofalowe zapewniające ochronę przed wtargnięciem wszędzie tam, gdzie nie ma możliwości zastosowania systemów napłotowych lub wkopywanych. Doskonałe rozwiązanie do zabezpieczenia bram, dachów czy instalacji tymczasowych. ZALETY SYSTEMU Precyzjyjna lokalizacja Intrepid Microwave 330 to system ochrony obwodu oparty o cyfrowe bariery mikrofalowe. Jest idealnym rozwiązaniem do zabezpieczenia linii ogrodzenia, otwartych przestrzeni, bram, przejazdów, ścian i dachów. Jak wszystkie technologie rodziny Intrepid bazuje na sprawdzonym algorytmie cyfrowej analizy sygnału DSP, skutecznie odróżniającym prawdziwego intruza od zakłóceń atmosferycznych, małych zwierząt i innych przypadkowych alarmów. Bariery Microwave 330 w odróżnieniu od wielu konkurencyjnych modeli wykorzystują częstotliwości K-band, ponaddwukrotnie wyższe od popularnych X-band. Tak zaawansowane rozwiązanie techniczne pozwala na dokładniejszą detekcję w skrajnych przypadkach - bardzo szybkiego i bardzo wolnego przekraczania pola detekcji barier. Zastosowanie fal K-band pozwala także precyzyjnie oddzielić czynniki atmosferyczne od realnego sygnału naruszenia, sprawdza się również w miejscach o podwyższonym poziomie zakłóceń radiowych i elektromagnetycznych tam, gdzie inne bariery nie dają sobie rady. Jako część rodziny produktów Intrepid marki Southwest Microwave, bariery Microwave 330 w pełni współpracują na poziomie programowym z pozostałymi technologiami obwodowymi producenta - kablem napłotowym Micropoint i wkopywanym Microtrack. ZALETY SYSTEMU Precyzyjna lokalizacja Zaawansowane funkcje konfiguracji Uniwersalna integracja Prostota konstrukcji Produkcja w USA 54

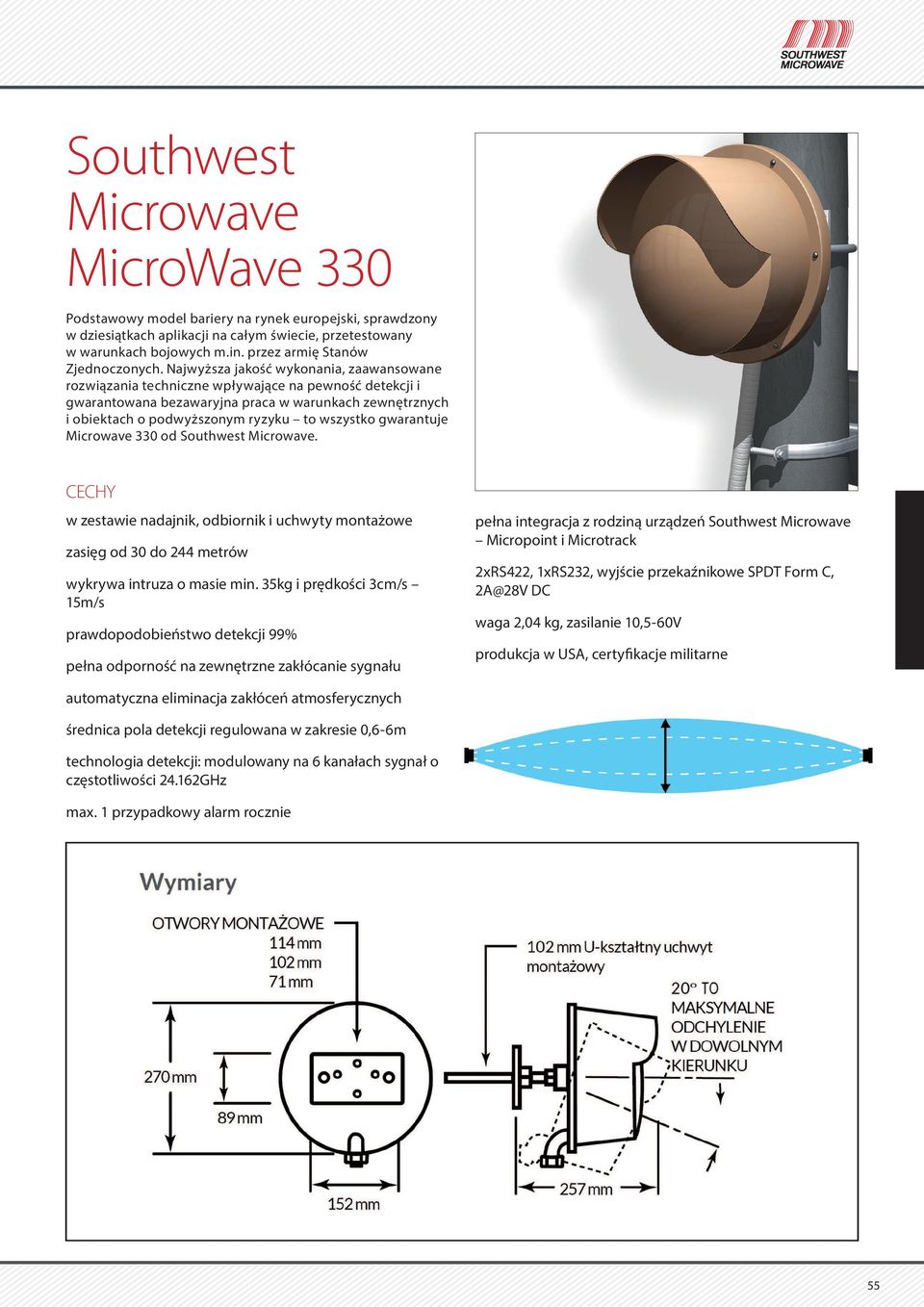

16 Southwest Microwave MicroWave 330 Podstawowy model bariery na rynek europejski, sprawdzony w dziesiątkach aplikacji na całym świecie, przetestowany w warunkach bojowych m.in. przez armię Stanów Zjednoczonych. Najwyższa jakość wykonania, zaawansowane rozwiązania techniczne wpływające na pewność detekcji i gwarantowana bezawaryjna praca w warunkach zewnętrznych i obiektach o podwyższonym ryzyku to wszystko gwarantuje Microwave 330 od Southwest Microwave. CECHY w zestawie nadajnik, odbiornik i uchwyty montażowe zasięg od 30 do 244 metrów wykrywa intruza o masie min. 35kg i prędkości 3cm/s 15m/s prawdopodobieństwo detekcji 99% pełna odporność na zewnętrzne zakłócanie sygnału pełna integracja z rodziną urządzeń Southwest Microwave Micropoint i Microtrack 2xRS422, 1xRS232, wyjście przekaźnikowe SPDT Form C, 2A@28V DC waga 2,04 kg, zasilanie 10,5-60V produkcja w USA, certyfikacje militarne automatyczna eliminacja zakłóceń atmosferycznych średnica pola detekcji regulowana w zakresie 0,6-6m technologia detekcji: modulowany na 6 kanałach sygnał o częstotliwości GHz max. 1 przypadkowy alarm rocznie 55
