PROJEKT TECHNICZNY Oczyszczalnie ścieków typu IBMER w Tyliczu ZRASZANE ZŁOŻE KERAMZYTOWE O PIONOWYM PRZEPŁYWIE ŚCIEKÓW ZP 2,0

Transkrypt

1

2 2 INSTYTUT BUDOWNICTWA, MECHANIZACJI I ELEKTRYFIKACJI ROLNICTWA Górskie Centrum Badań i Wdrożeń w Tyliczu Tylicz, ul. Pułaskiego 25A tel./fax (0-18) ; ibmerkrynica@pro.onet.pl ; www. ibmer.org.pl Adres pocztowy: Krynica-Zdrój, skr. poczt. 97 Przedmiot opracowania : PROJEKT TECHNICZNY Oczyszczalnie ścieków typu IBMER w Tyliczu ZRASZANE ZŁOŻE KERAMZYTOWE O PIONOWYM PRZEPŁYWIE ŚCIEKÓW ZP 2,0 Autorzy opracowania : inż. Andrzej Walczowski dr inż. Andrzej Jucherski 2006 r.

3 3 Spis treści CZĘŚĆ OPISOWA WSTĘP str. 5 OPIS TECHNOLOGII... 5 DANE TECHNICZNE... 6 WARUNKI TECHNICZNE.. 6 Warunki posadowienia. 6 Fundament.. 7 Ściany zewnętrzne.. 7 Zadaszenie. 7 Wypełnienie złoża 7 Instalacja hydrauliczna. 8 Instalacja elektryczna... 8 EKSPLOATACJA I KONSERWACJA ZŁOŻA ZESTAWIENIE PODSTAWOWYCH MATERIAŁÓW ZAŁĄCZNIK 1 9 Etapy wykonania keramzytowego złoża o pionowym przepływie ścieków 11 ZAŁĄCZNIK 2 CZĘŚĆ RYSUNKOWA Rys Złoże pionowe Rys.002. Fundament Rys Płyty betonowe górne Rys Klamra Rys Łącznik. Podkładka. Rys Szczegół A Rys Ruszt Rys Tryskacz kpl. Rys Siatka rozpraszająca Rys Wieszak Rys Studzienka pompowa kpl.

4 4 WSTĘP Instalacja do oczyszczania ścieków bytowych typu IBMER Przedmiotem projektu jest urządzenie ze zraszanym keramzytowym złożem filtracyjnym, które jest jednym z podstawowych członów technologicznych opracowanego przez IBMER GCB w Tyliczu zintegrowanego systemu oczyszczania ścieków bytowych. W zależności od stopnia wymaganej jakości oczyszczania, złoże to może funkcjonować jako samodzielna jednostka technologiczna, lub też, jako jeden z członów w ciągu urządzeń wchodzących w skład specjalnych instalacji o wysokiej, ponadnormatywnej jakości oczyszczania ścieków. ZRASZANE ZŁOŻE KERAMZYTOWE 1. OPIS TECHNOLOGII Zraszane keramzytowe złoże filtracyjne o pionowym przepływie ścieków przeznaczone jest do oczyszczania ścieków bytowych z budynków jednorodzinnych lub grupy budynków o dobowym dopływie ścieków do 2,0 m3. Na złoże mogą dopływać ścieki po wstępnym oczyszczeniu w wielokomorowym osadniku przepływowym. Ścieki ze studzienki pompowej umożliwiającej regulację ściśle określonej jednorazowej dawki dopływają do specjalnego tryskacza który równomiernie zwilża powierzchnię wypełnienia złoża. W czasie przepływu ścieków w złożu wypełnionym keramzytem (specjalnie spiekane glinki) występują procesy: sorpcji fizycznej, chemicznej i biologicznej zawiesin, koloidów; tlenowy rozkład związków organicznych (BZT5) oraz związków nieorganicznych (nitryfikacja i częściowa denitryfikacja).

5 5 Podczas pionowego przepływu wraz ze ściekami transportowany jest tlen z atmosfery, co ma znaczący wpływ na zwiększony stopień usuwania BZT5, ChZT oraz azotu amonowego dominującego w ściekach opuszczających osadnik. Przerwy w dostarczaniu ścieków na złoże wynikające ze specyfiki z użycia wody w domu w ciągu doby (kilkunastogodzinne przestoje) sprzyjają regeneracji wypełnienia złoża poprzez tlenowy rozkład nadmiaru błony biologicznej i zawiesin blokujących powierzchnię filtracyjną, co ma szczególne znaczenie w prawidłowym przebiegu całego procesu technologicznego. Zastosowanie transparentnego przykrycia powierzchni złoża spełniającego rolę kolektora słonecznego umożliwia nawet w okresie zimowym przy słonecznej pogodzie zwiększenie temperatury ścieków, a tym samym z intensyfikowanie procesów oczyszczania. Odciek ze złoża w zależności od wymagań jakościowych może być skierowany do odbiornika lub do dodatkowych złóż filtracyjnych np. roślinno-gruntowych o poziomym przepływie ścieków lub stokowych złóż trawiasto-glebowych. 2. DANE TECHNICZNE - przeznaczenie - typ - oczyszczanie ścieków bytowych - ociekowe z wypełnieniem keramzytowym - ilość ścieków - 2,0 m3/d - powierzchnia czynna - 3,8 m2 - grubość warstwy filtracyjnej - 1,0 1,3 m - moc zainstalowana W (230V) 3. WARUNKI TECHNICZNE WYKONANIA ZŁOŻA 3.1. Warunki posadowienia - Maksymalny poziom wody gruntowej 0,30 m poniżej poziomu posadowienia - Jeżeli podłożem budowlanym jest piasek gruby lub średni fundament i dno należy betonować na zagęszczonym dnie wykopu - Przy podłożu z gruntów spoistych (gliniastych) lub piasków pylastych pod dno wykopu stosować podsypkę z zagęszczonego piasku grubego lub żwiru o grubości 15,0 cm.

6 Fundament (rys. 2) Fundament wykonać w deskowaniu z betonu B 17,5. Szkielet zbrojenia można wykonać jako spawany lub wiązany. Zachować 2 cm grubość otuliny. Wylewkę denną wykonać z betonu B 17,5. Powierzchnię wylewki ukształtować z 2% spadem w kierunku spływu ścieków W świeżej wylewce umiejscowić rury podtrzymujące ruszt, oraz wypełnić je betonem Ściany zewnętrzne Ściany zewnętrzne wykonać z prefabrykowanych płyt ogrodzeniowych o wymiarze 200x50 cm oraz specjalnie wykonanych betonowych płyt górnych (rys. 3.) W płytach na narożnikach wykonać otwory o średnicy 12 mm. Płyty łączyć śrubowymi klamrami oraz łącznikami metalowymi (rys. 4 i 5). Ściany ocieplić płytami styropianowymi o grubości 5 cm mocowanymi w ramce drewnianej wykonanej z impregnowanych krawędziaków 5x5 cm. Ramę drewnianą przykręcić poprzez łączniki do klamer płyt betonowych (rys. 6.) Całość ocieplenia obłożyć folią budowlaną 0,2 mm. Jako wierzchnia warstwę obudowy można zastosować blachę elewacyjną trapezową, listwy z tworzywa sztucznego lub elewację z drewna Zadaszenie Konstrukcję wsporczą dachu wykonać z zaimpregnowanych niewymywalnym preparatem krawędziaków drewnianych 5x5 cm. Pokrycie dachowe wykonać z komorowej płyty poliwęglanowej o grubości min. 8mm z odpowiednim wykończeniem krawędzi z profili aluminiowych mocowanej do obramowania z krawędziaków drewnianych. Łatwo zdejmowalne pokrycie mocować do obudowy np. za pomocą typowych metalowych zasuwek Wypełnienie złoża Na metalowym ruszcie ułożyć jedna warstwę siatkowych worków z tworzywa sztucznego wypełnionych keramzytem 10/20mm. Następnie luźno zasypać keramzyt 10/20 mm do wysokości ok. 80cm oraz wierzchnia warstwę z keramzytu 4/10 mm. Dopuszcza się wypełnienie złoża z grysu kamiennego 8/16 mm.

7 Instalacja hydrauliczna Instalację zasilającą tryskacz (typ IBMER) wykonać z rur i kształtek PE. W celu równomiernego rozprowadzenia cieczy na powierzchni złoża zamontować siatki rozpraszające wykonane z tworzywa sztucznego. (można zastosować siatkę przeznaczoną do ociepleń styropianem budynków). W studzience pompowej zainstalować jednofazową pompę z pływakiem przeznaczoną do pompowania brudnej wody. np. pompa WQ , Instalacja elektryczna. W pobliże studzienki pompowej doprowadzić energię elektryczną przewodem YDY 3x1,5mm2. Przewód wprowadzić do skrzynki łączeniowej dostosowanej do montażu na zewnątrz pomieszczeń. W skrzynce zamontować gniazdo jednofazowe oraz wyłącznik nadmiarowo-prądowy o wartości określonej w instrukcji zastosowanej pompy. Przewód prowadzić w gruncie na głębokości min 60 cm w obsypce piaskowej. 10 cm nad przewodem ułożyć sygnalizacyjną taśmę koloru niebieskiego. Instalację elektryczną powinien wykonać uprawniony elektryk. 4. EKSPLOATACJA I KONSERWACJA ZŁOŻA Konstrukcja złoża nie wymaga prowadzenia specjalnych prac eksloatacyjnych wymagane są jedynie okresowe prace konserwacyjne. I tak : - w okresach comiesięcznych sprawdzić drożność tryskacza, stan pompy podającej oraz rury odpływowej poprzez wzrokową ich kontrolę. - co 12 miesięcy: przeprowadzić czyszczenie pompy a szczególnie kosza ssącego, sprawdzić stan przewodów elektrycznych oraz stan pływaka pompy. W okresie wczesnowiosennym sprawdzić stan powierzchni złoża keramzytowego. Jeżeli będą widoczne stojące kałuże ścieków, usunąć wierzchnią warstwę keramzytu. Po przepłukaniu keramzyt można z powrotem zastosować do wypełnienia złoża. W okresie zimowym usuwać z zadaszenia nadmierny opad śniegu. W celu przeciwdziałania awarii układu hydraulicznego złoża prawidłowo należy eksploatować osadnik przepływowy. Co 12 miesięcy usuwać osad z I, a co 2 lata z II i III-ciej komory, sprawdzając jednocześnie drożność rurowych separatorów zanieczyszczeń w poszczególnych komorach osadnika przepływowego.

8 8 ZESTAWIENIE PODSTAWOWYCH MATERIAŁÓW L.p Wyszczególnienie ZAŁĄCZNIK 1 Jedn. miary Ilość FUNDAMENT 1. - Pospółka na podsypkę t 1, Mieszanka żwirowa t. 1, Cement 350 kg Pręt zbrojeniowy St3 φ10 kg pręt zbrojeniowy St3 φ6 kg 3 - Siatka zbrojeniowa φ4 2 - Rura PCW φ80 m 5,0 - Rura PCW φ110 m 1,3 - Ruszt ( rys 007) 2 OBUDOWA 6. Płyta ogrodzeniowa betonowa 200x50x4,5 cm Płyta betonowa A (rys. 003) 2 8. Płyta betonowa B (rys.003) 1 9. Klamra kpl. (rys. 004) Łącznik płyt (rys. 005) szt Podkładka (rys. 005) szt Folia bud. 0,2 mm m Krawędziak drewniany 5 mb Łącznik (rys. 006.) Styropian 5 m Blacha trapezowa elewacyjna m Blacha powlekana ark. 2 ZADASZENIE 18. Krawędziak drewniany 5x5 mb Płyta poliwęglanowa 2300x2100x8 mm szt Profil aluminiowy zamykający 8 m 8,8 Wieszak ( rys. 010) 2 Ceownik 50 m 1,93 Zasuwka 4 21.

9 9 WYPEŁNIENIE 22. Keramzyt 10/20 m Keramzyt 4/10 m3 0, Siatka rozpraszająca (rys. 009) kpl 1 INSTALACJA HYDRAULICZNA 25. Tryskacz Złączka PE gwint zewnętrzny 25x1/ Kolano PE-PE Redukcja PE-PE 32/ Rura PE 25 m Rura PE 32 m Studzienka pompowa (rys. 011) kpl Pompa z wyłącznikiem pływakowym do brudnej wody o mocy W 1

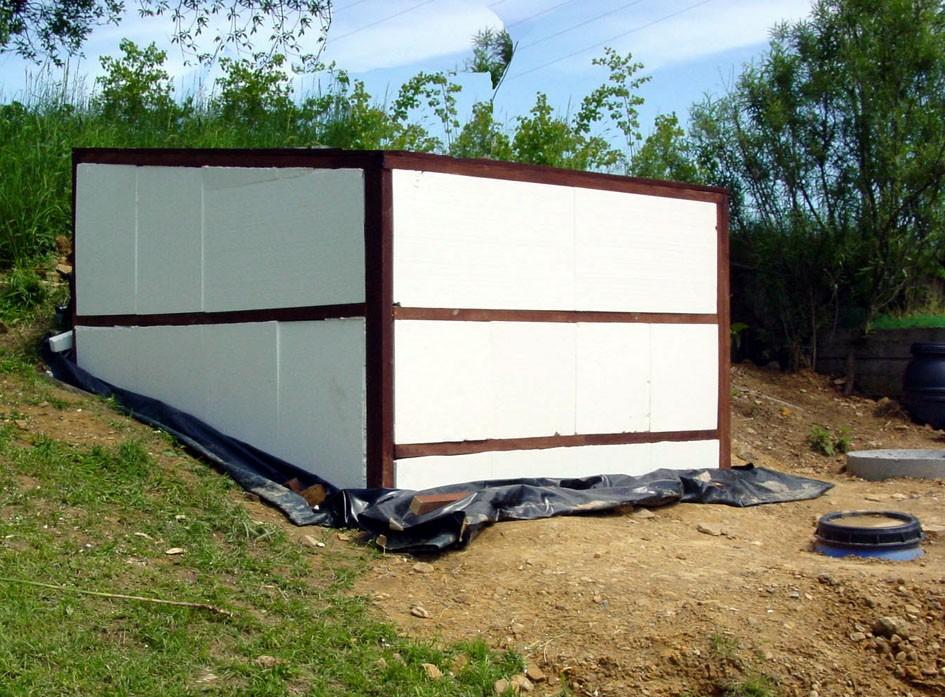

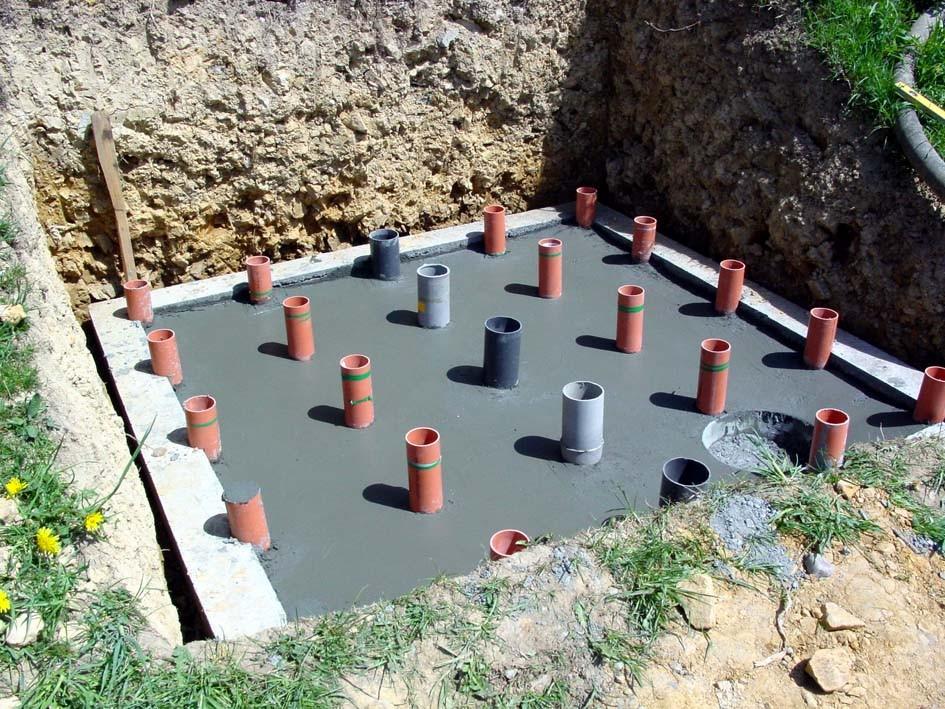

10 10 ZAŁĄCZNIK 2 ETAPY WYKONANIA KERAMZYTOWEGO ZŁOŻA O PIONOWYM PRZEPŁYWIE ŚCIEKÓW Wykop pod złoże Wykonanie zbrojonego fundamentu oraz podsypki pod wylewkę Wylewka oraz wsporniki dystansowe rusztu Montaż ścian z płyt betonowych Obudowa złoża w stanie surowym Ocieplenie obudowy płytami styropianowymi

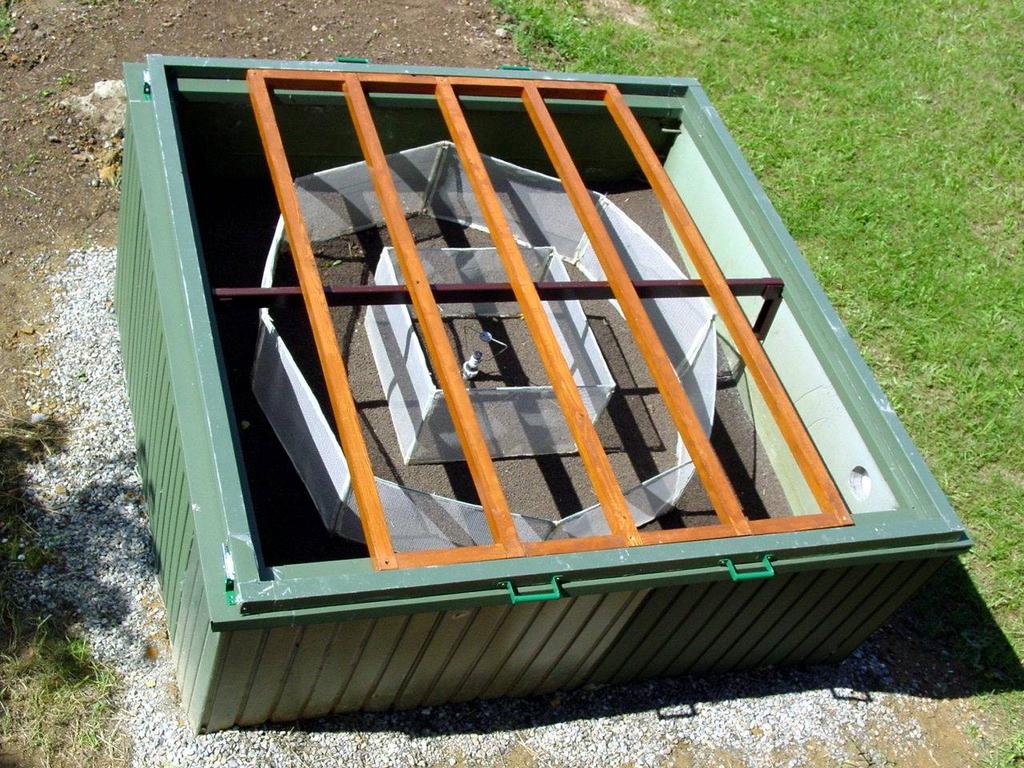

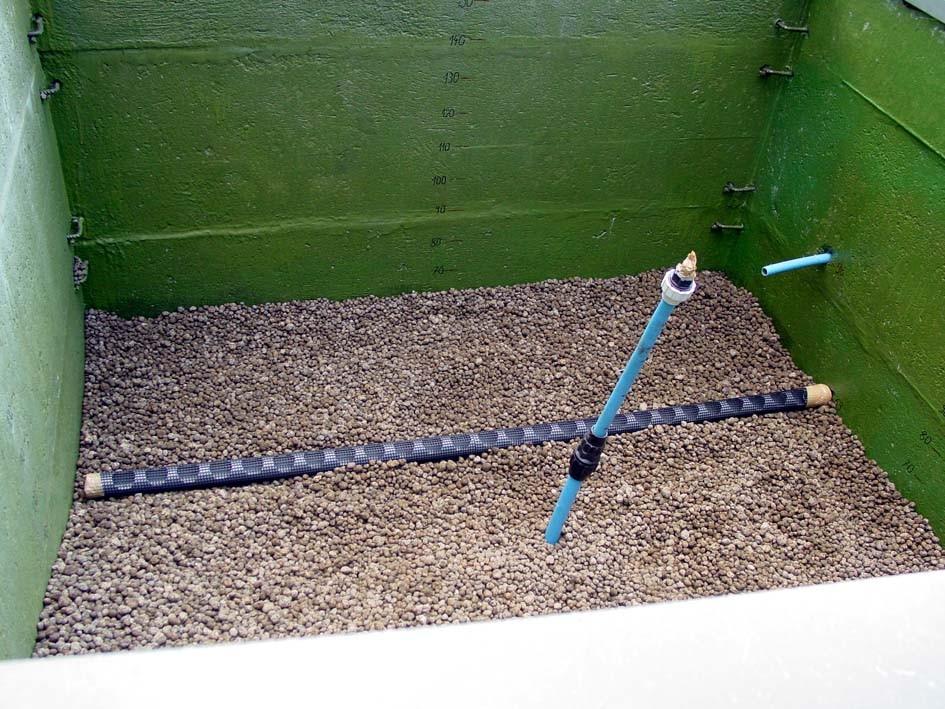

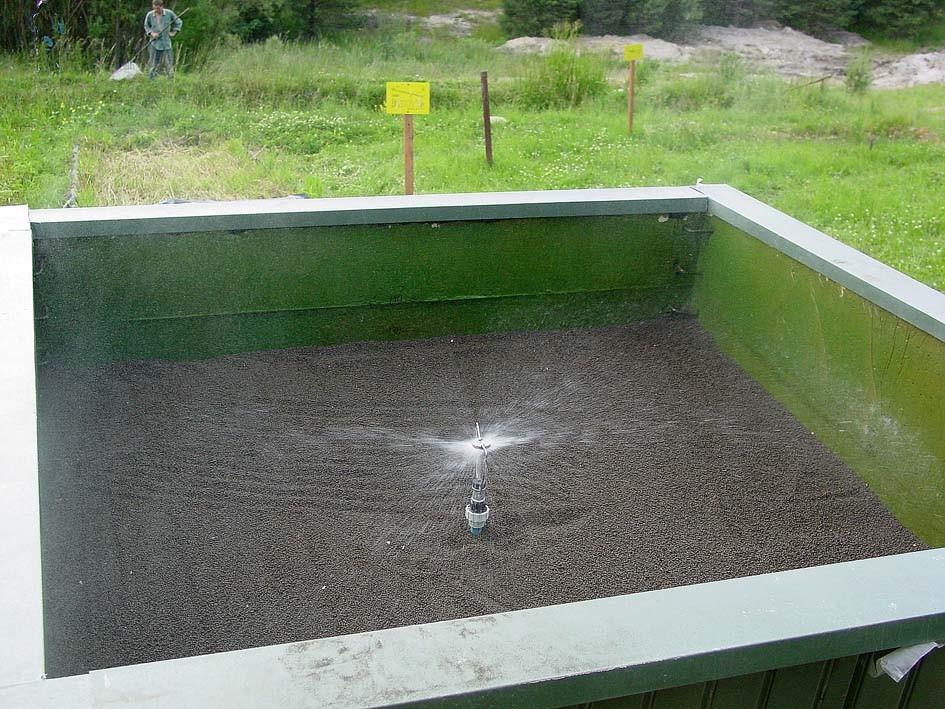

11 11 Wykończenie obudowy trapezową blachą elewacyjną Wypełnianie złoża keramzytem Konstrukcja wsporcza dachu oraz siatki wyrównujące rozkład strugi ścieków na złożu Wykonanie instalacji hydraulicznej oraz ułożenie na metalowym ruszcie worków z keramzytem Tryskacz zraszający złoże. Kompletne złoże przykryte transparentną płytą z poliwęglanu.
