... do wszelkich domowych ścieków z WC, kuchni, łazienki, pralek, zmywarek itp. Nie należy do nich doprowadzać wody deszczowej!

Transkrypt

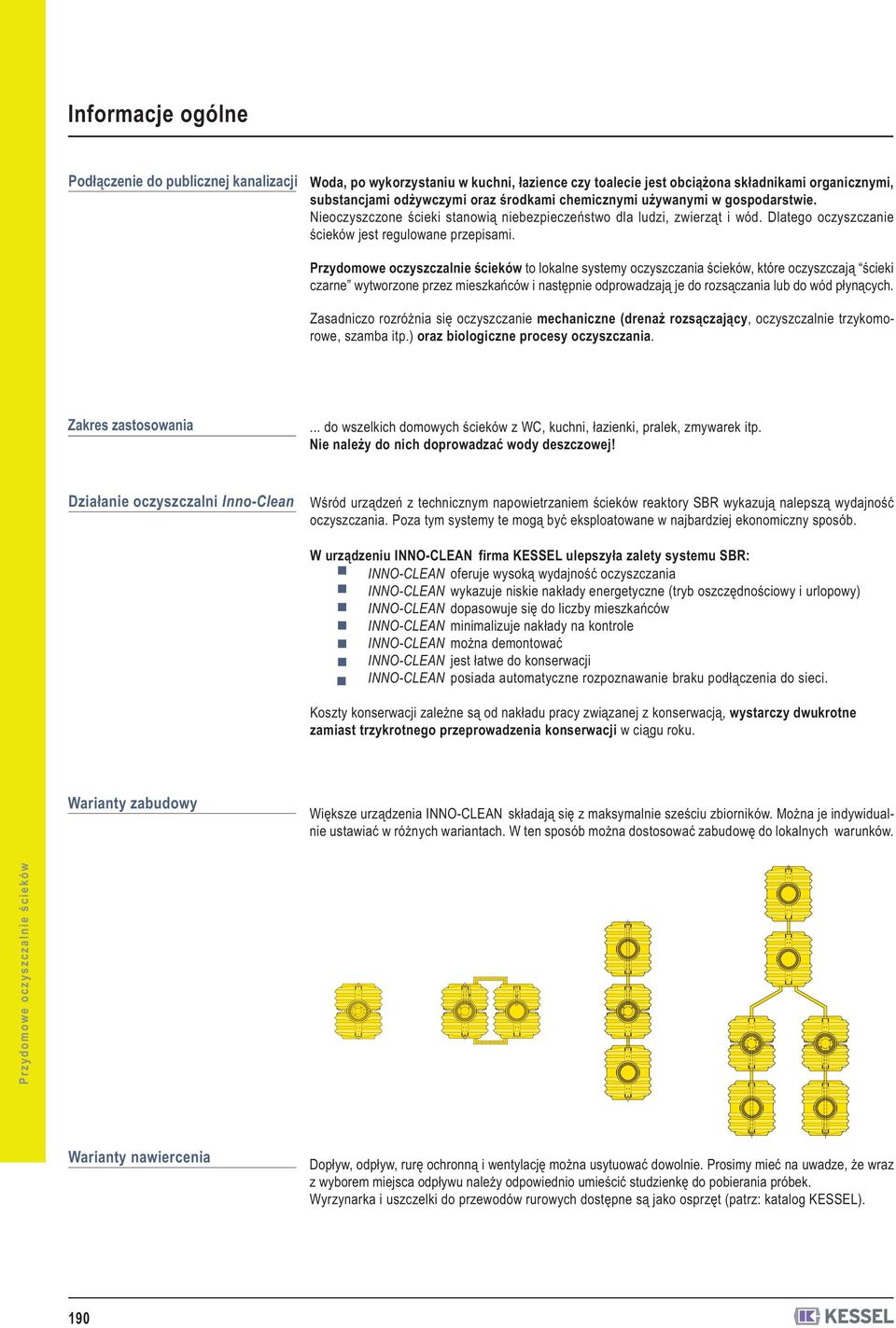

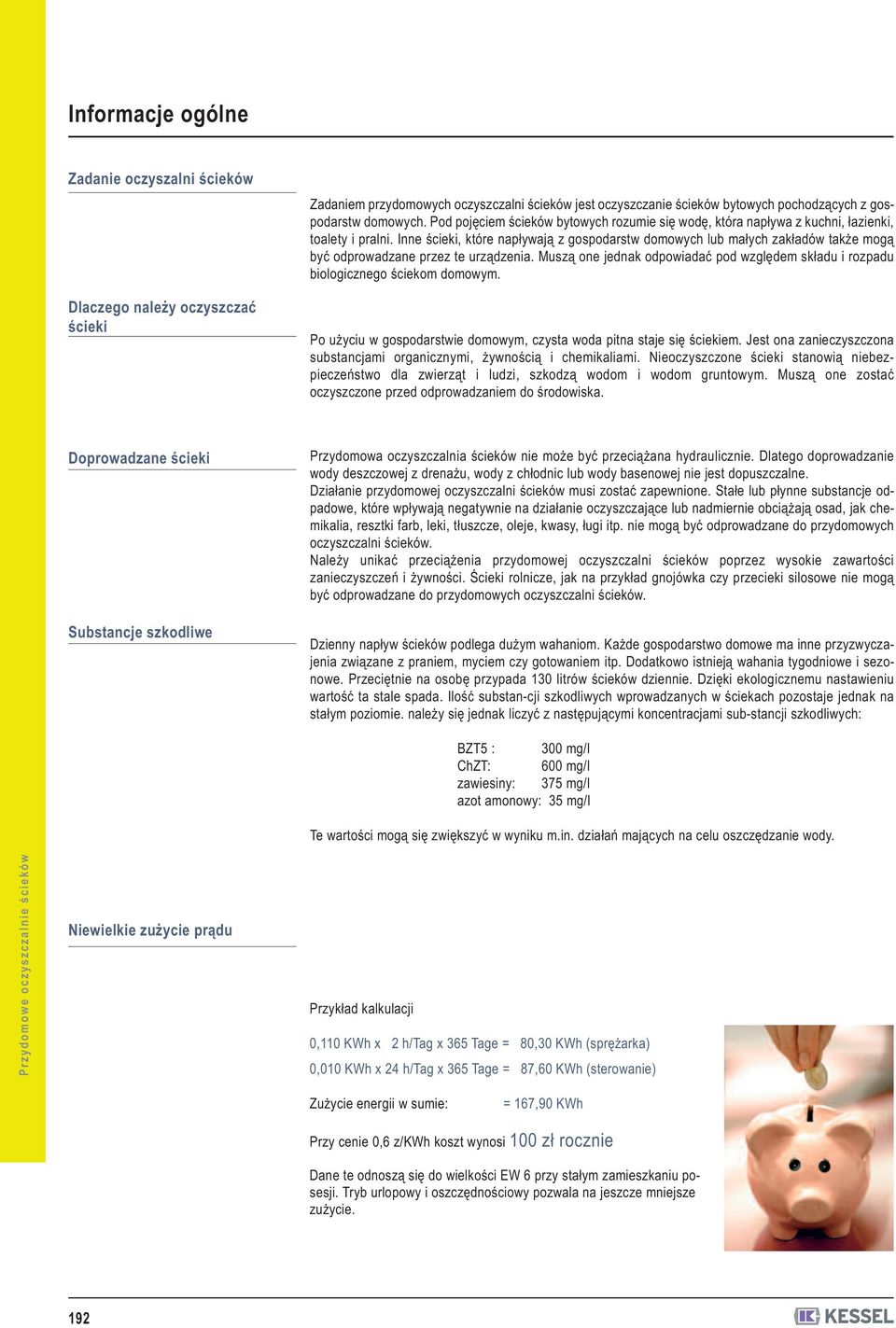

1 nformacje ogólne Podłączenie do publicznej kanalizacji Woda, po wykorzystaniu w kuchni, łazience czy toalecie jest obciążona składnikami organicznymi, substancjami odżywczymi oraz środkami chemicznymi używanymi w gospodarstwie. Nieoczyszczone ścieki stanowią niebezpieczeństwo dla ludzi, zwierząt i wód. Dlatego oczyszczanie ścieków jest regulowane przepisami. to lokalne systemy oczyszczania ścieków, które oczyszczają ścieki czarne wytworzone przez mieszkańców i następnie odprowadzają je do rozsączania lub do wód płynących. Zasadniczo rozróżnia się oczyszczanie mechaniczne (drenaż rozsączający, oczyszczalnie trzykomorowe, szamba itp.) oraz biologiczne procesy oczyszczania. Zakres zastosowania... do wszelkich domowych ścieków z WC, kuchni, łazienki, pralek, zmywarek itp. Nie należy do nich doprowadzać wody deszczowej! Działanie oczyszczalni nno-clean Wśród urządzeń z technicznym napowietrzaniem ścieków reaktory SBR wykazują nalepszą wydajność oczyszczania. Poza tym systemy te mogą być eksploatowane w najbardziej ekonomiczny sposób. W urządzeniu NNO-CLEAN firma KESSEL ulepszyła zalety systemu SBR: NNO-CLEAN oferuje wysoką wydajność oczyszczania NNO-CLEAN wykazuje niskie nakłady energetyczne (tryb oszczędnościowy i urlopowy) NNO-CLEAN dopasowuje się do liczby mieszkańców NNO-CLEAN minimalizuje nakłady na kontrole NNO-CLEAN można demontować NNO-CLEAN jest łatwe do konserwacji NNO-CLEAN posiada automatyczne rozpoznawanie braku podłączenia do sieci. Koszty konserwacji zależne są od nakładu pracy związanej z konserwacją, wystarczy dwukrotne zamiast trzykrotnego przeprowadzenia konserwacji w ciągu roku. Warianty zabudowy Większe urządzenia NNO-CLEAN składają się z maksymalnie sześciu zbiorników. Można je indywidualnie ustawiać w różnych wariantach. W ten sposób można dostosować zabudowę do lokalnych warunków. Warianty nawiercenia Dopływ, odpływ, rurę ochronną i wentylację można usytuować dowolnie. Prosimy mieć na uwadze, że wraz z wyborem miejsca odpływu należy odpowiednio umieścić studzienkę do pobierania próbek. Wyrzynarka i uszczelki do przewodów rurowych dostępne są jako osprzęt (patrz: katalog KESSEL). 190

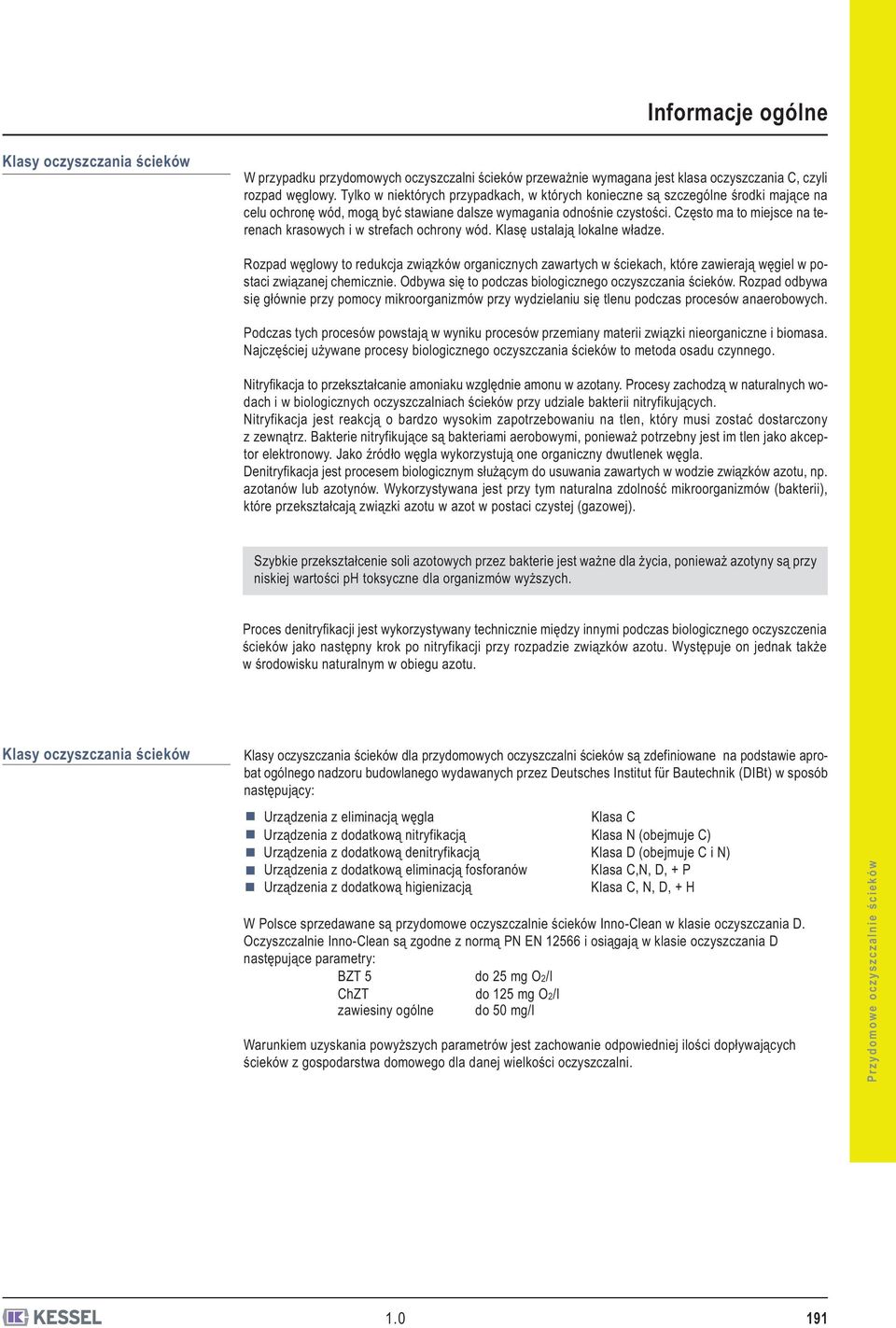

2 nformacje ogólne Klasy oczyszczania ścieków W przypadku przydomowych oczyszczalni ścieków przeważnie wymagana jest klasa oczyszczania C, czyli rozpad węglowy. Tylko w niektórych przypadkach, w których konieczne są szczególne środki mające na celu ochronę wód, mogą być stawiane dalsze wymagania odnośnie czystości. Często ma to miejsce na terenach krasowych i w strefach ochrony wód. Klasę ustalają lokalne władze. Rozpad węglowy to redukcja związków organicznych zawartych w ściekach, które zawierają węgiel w postaci związanej chemicznie. Odbywa się to podczas biologicznego oczyszczania ścieków. Rozpad odbywa się głównie przy pomocy mikroorganizmów przy wydzielaniu się tlenu podczas procesów anaerobowych. Podczas tych procesów powstają w wyniku procesów przemiany materii związki nieorganiczne i biomasa. Najczęściej używane procesy biologicznego oczyszczania ścieków to metoda osadu czynnego. Nitryfikacja to przekształcanie amoniaku względnie amonu w azotany. Procesy zachodzą w naturalnych wodach i w biologicznych oczyszczalniach ścieków przy udziale bakterii nitryfikujących. Nitryfikacja jest reakcją o bardzo wysokim zapotrzebowaniu na tlen, który musi zostać dostarczony z zewnątrz. Bakterie nitryfikujące są bakteriami aerobowymi, ponieważ potrzebny jest im tlen jako akceptor elektronowy. Jako źródło węgla wykorzystują one organiczny dwutlenek węgla. Denitryfikacja jest procesem biologicznym służącym do usuwania zawartych w wodzie związków azotu, np. azotanów lub azotynów. Wykorzystywana jest przy tym naturalna zdolność mikroorganizmów (bakterii), które przekształcają związki azotu w azot w postaci czystej (gazowej). Szybkie przekształcenie soli azotowych przez bakterie jest ważne dla życia, ponieważ azotyny są przy niskiej wartości ph toksyczne dla organizmów wyższych. Proces denitryfikacji jest wykorzystywany technicznie między innymi podczas biologicznego oczyszczenia ścieków jako następny krok po nitryfikacji przy rozpadzie związków azotu. Występuje on jednak także w środowisku naturalnym w obiegu azotu. Klasy oczyszczania ścieków Klasy oczyszczania ścieków dla przydomowych oczyszczalni ścieków są zdefiniowane na podstawie aprobat ogólnego nadzoru budowlanego wydawanych przez Deutsches nstitut für Bautechnik (DBt) w sposób następujący: Urządzenia z eliminacją węgla Klasa C Urządzenia z dodatkową nitryfikacją Klasa N (obejmuje C) Urządzenia z dodatkową denitryfikacją Klasa D (obejmuje C i N) Urządzenia z dodatkową eliminacją fosforanów Klasa C,N, D, + P Urządzenia z dodatkową higienizacją Klasa C, N, D, + H W Polsce sprzedawane są przydomowe oczyszczalnie ścieków nno-clean w klasie oczyszczania D. Oczyszczalnie nno-clean są zgodne z normą PN EN i osiągają w klasie oczyszczania D następujące parametry: BZT 5 do 25 mg O2/l ChZT do 125 mg O2/l zawiesiny ogólne do 50 mg/l Warunkiem uzyskania powyższych parametrów jest zachowanie odpowiedniej ilości dopływających ścieków z gospodarstwa domowego dla danej wielkości oczyszczalni

3 nformacje ogólne Zadanie oczyszalni ścieków Dlaczego należy oczyszczać ścieki Zadaniem przydomowych oczyszczalni ścieków jest oczyszczanie ścieków bytowych pochodzących z gospodarstw domowych. Pod pojęciem ścieków bytowych rozumie się wodę, która napływa z kuchni, łazienki, toalety i pralni. nne ścieki, które napływają z gospodarstw domowych lub małych zakładów także mogą być odprowadzane przez te urządzenia. Muszą one jednak odpowiadać pod względem składu i rozpadu biologicznego ściekom domowym. Po użyciu w gospodarstwie domowym, czysta woda pitna staje się ściekiem. Jest ona zanieczyszczona substancjami organicznymi, żywnością i chemikaliami. Nieoczyszczone ścieki stanowią niebezpieczeństwo dla zwierząt i ludzi, szkodzą wodom i wodom gruntowym. Muszą one zostać oczyszczone przed odprowadzaniem do środowiska. Doprowadzane ścieki Substancje szkodliwe Przydomowa oczyszczalnia ścieków nie może być przeciążana hydraulicznie. Dlatego doprowadzanie wody deszczowej z drenażu, wody z chłodnic lub wody basenowej nie jest dopuszczalne. Działanie przydomowej oczyszczalni ścieków musi zostać zapewnione. Stałe lub płynne substancje odpadowe, które wpływają negatywnie na działanie oczyszczające lub nadmiernie obciążają osad, jak chemikalia, resztki farb, leki, tłuszcze, oleje, kwasy, ługi itp. nie mogą być odprowadzane do przydomowych oczyszczalni ścieków. Należy unikać przeciążenia przydomowej oczyszczalni ścieków poprzez wysokie zawartości zanieczyszczeń i żywności. Ścieki rolnicze, jak na przykład gnojówka czy przecieki silosowe nie mogą być odprowadzane do przydomowych oczyszczalni ścieków. Dzienny napływ ścieków podlega dużym wahaniom. Każde gospodarstwo domowe ma inne przyzwyczajenia związane z praniem, myciem czy gotowaniem itp. Dodatkowo istnieją wahania tygodniowe i sezonowe. Przeciętnie na osobę przypada 130 litrów ścieków dziennie. Dzięki ekologicznemu nastawieniu wartość ta stale spada. lość substan-cji szkodliwych wprowadzanych w ściekach pozostaje jednak na stałym poziomie. należy się jednak liczyć z następującymi koncentracjami sub-stancji szkodliwych: BZT5 : 300 mg/l ChZT: 600 mg/l zawiesiny: 375 mg/l azot amonowy: 35 mg/l Te wartości mogą się zwiększyć w wyniku m.in. działań mających na celu oszczędzanie wody. Niewielkie zużycie prądu Przykład kalkulacji 0,110 KWh x 2 h/tag x 365 Tage = 80,30 KWh (sprężarka) 0,010 KWh x 24 h/tag x 365 Tage = 87,60 KWh (sterowanie) Zużycie energii w sumie: = 167,90 KWh Przy cenie 0,6 z/kwh koszt wynosi 100 zł rocznie Dane te odnoszą się do wielkości EW 6 przy stałym zamieszkaniu posesji. Tryb urlopowy i oszczędnościowy pozwala na jeszcze mniejsze zużycie. 192

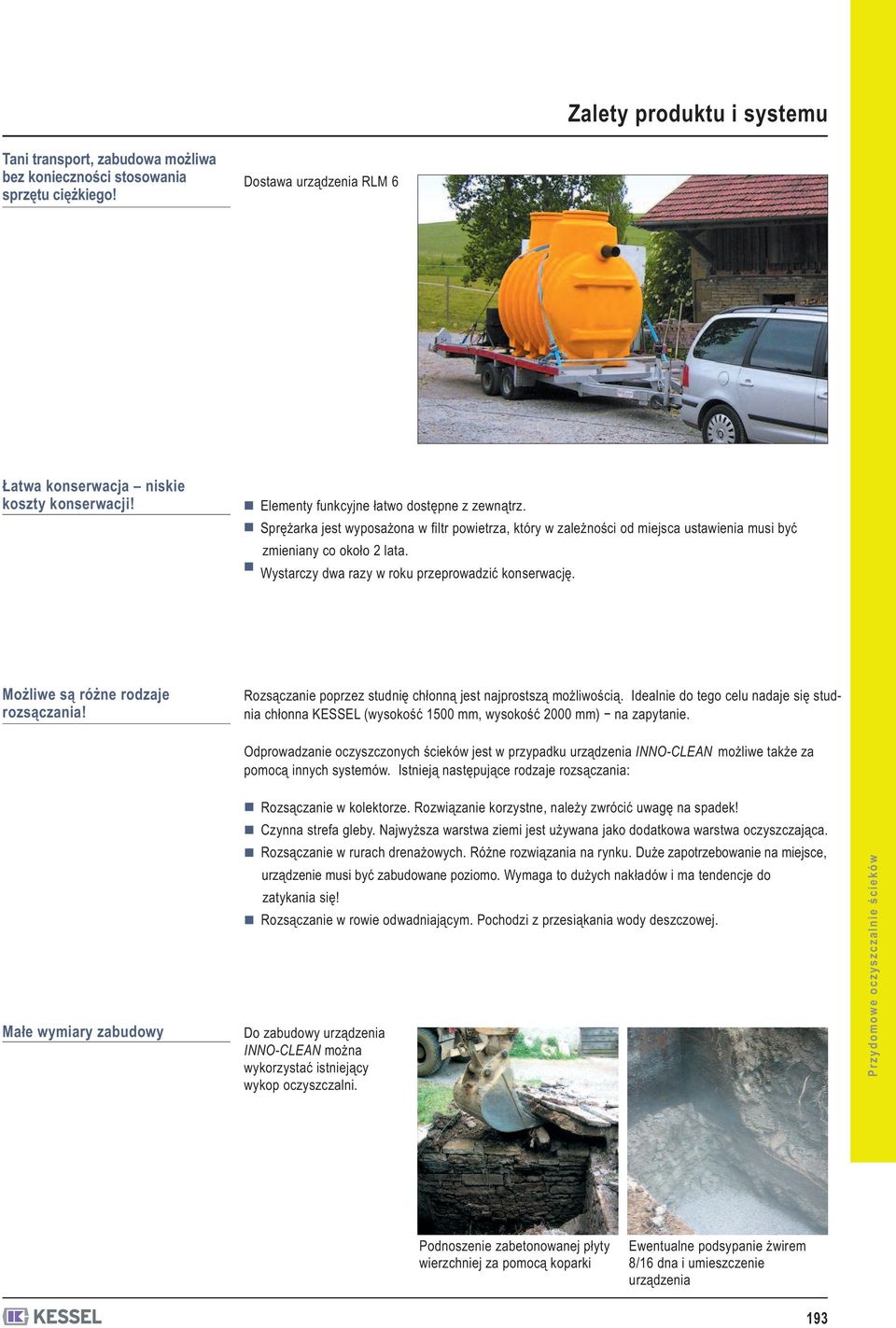

4 Zalety produktu i systemu Tani transport, zabudowa możliwa bez konieczności stosowania sprzętu ciężkiego! Dostawa urządzenia RLM 6 Łatwa konserwacja niskie koszty konserwacji! Elementy funkcyjne łatwo dostępne z zewnątrz. Sprężarka jest wyposażona w filtr powietrza, który w zależności od miejsca ustawienia musi być zmieniany co około 2 lata. Wystarczy dwa razy w roku przeprowadzić konserwację. Możliwe są różne rodzaje rozsączania! Rozsączanie poprzez studnię chłonną jest najprostszą możliwością. dealnie do tego celu nadaje się studnia chłonna KESSEL (wysokość 1500 mm, wysokość 2000 mm) na zapytanie. Odprowadzanie oczyszczonych ścieków jest w przypadku urządzenia NNO-CLEAN możliwe także za pomocą innych systemów. stnieją następujące rodzaje rozsączania: Małe wymiary zabudowy Rozsączanie w kolektorze. Rozwiązanie korzystne, należy zwrócić uwagę na spadek! Czynna strefa gleby. Najwyższa warstwa ziemi jest używana jako dodatkowa warstwa oczyszczająca. Rozsączanie w rurach drenażowych. Różne rozwiązania na rynku. Duże zapotrzebowanie na miejsce, urządzenie musi być zabudowane poziomo. Wymaga to dużych nakładów i ma tendencje do zatykania się! Rozsączanie w rowie odwadniającym. Pochodzi z przesiąkania wody deszczowej. Do zabudowy urządzenia NNO-CLEAN można wykorzystać istniejący wykop oczyszczalni. Podnoszenie zabetonowanej płyty wierzchniej za pomocą koparki Ewentualne podsypanie żwirem 8/16 dna i umieszczenie urządzenia 193

5 Przykład zabudowy Zabudowa nno-clean ze studnią chłonną a sterowanie i sprężarka b dopływ ścieków c zbiornik NNO-CLEAN d pokrywa pod ruch kołowy, zabezpieczenie przed dziećmi e kolumna czyszcząca ze zintegrowaną studzienką do poboru próbek f komora osadnika g monolityczna ścianka dzieląca h komora osadu czynnego i odpływ do przesączania j studnia chłonna k opcjonalnie przewody wentylacyjne z filtrem z węglem aktywnym Zakres dostawy 1 urządzenie NNO-CLEAN, jednostka rewizyjna zmontowana wstępnie. Jeden lub więcej zbiorników (w zależności od wersji), przyłącze rury ochronnej posiada nawiercony otwór DN 150 z uszczelką. Możliwe są inne miejsca wykonania otworów dla dopływu, odpływu, rury ochronnej i wentylacji. Możliwość elastycznego dopasowania do lokalnych warunków. Wbudowane urządzenie do pobierania próbek 1 uszczelka wargowa do nasad DN nasada (możliwość dopasowania, obracania, nachylania) Pokrywa klasy B z betonu/żeliwa 1 sprężarka o niskich wymaganiach konserwacyjnych, wartości przyłączowe 230V, 80 W 1 jednostka sterowania (odpowiednio do VDE 0113 część 1 i VBG4) programowana dla odpowiedniej wysokości urządzenia, pełna automatyka z przełączaniem na tryb oszczędnościowy i urlopowy, do wyboru tryb ręczny lub automatyczny. Licznik godzin pracy i wskaźnik błędów. 1 przełącznik pływakowy z kablem 15 m 1 pakiet przyłączeniowy ze wszystkimi koniecznymi małymi częściami (miejsca przyłączenia przewodu giętkiego, profil T, zawór odcinający) i przewodem giętkim napowietrzającym dla odległości do 12,5 m pomiędzy zbiornikiem i sterowaniem/sprężarką. 1 nstrukcja obsługi i konserwacji 194

6 Proces oczyszczania Zasada działania oczyszczalni NNO-CLEAN 11 Wprowadzanie ścieków czarnych Najpierw ścieki przechodzą przez oczyszczanie wstępne. Substancje stałe opadają na dno. Odprowadzanie osadów do osadnika Nadmiar osadu czynnego jest odprowadzany do osadnika. 6 W Proces oczyszczania 8 godzin PROCES OCZYSZCZANA S Z E Ś C U F A Z A C H Napełnianie komory osadu czynnego Wstępnie oczyszczona woda przechodzi do komory osadu czynnego Odprowadzanie wody czystej W górnej części zbiera się czysta woda, która zostaje odpompowana. Cykl kończy się po 8 godzinach. Jeśli w ciągu minionych ośmiu godzin zbiorą się nowe ścieki w pierwszym zbiorniku, cykl zaczyna się od nowa. Jeśli nie napłyną nowe ścieki lub napłynie ich niewielka ilość do pierwszego zbiornika, urządzenie NNO-CLEAN przełącza się na tryb oszczędzania energii. 44 Faza osadzania Następnie ma miejsce faza osadzania. W ciągu 1-2 godzin substancje osadzają się na dnie, woda oczyszcza się. Oczyszczanie/napowietrzanie ścieków Ścieki poddawane są krótkim uderzeniowym fazom napowietrzania. To krótkie napowietrzanie powoduje, że do ścieków dostaje się tlen następuje częściowa denitryfikacja. Ta faza oczyszczania trwa ok. sześciu godzin. Podczas tej fazy następuje oczyszczanie przez mikroorganizmy

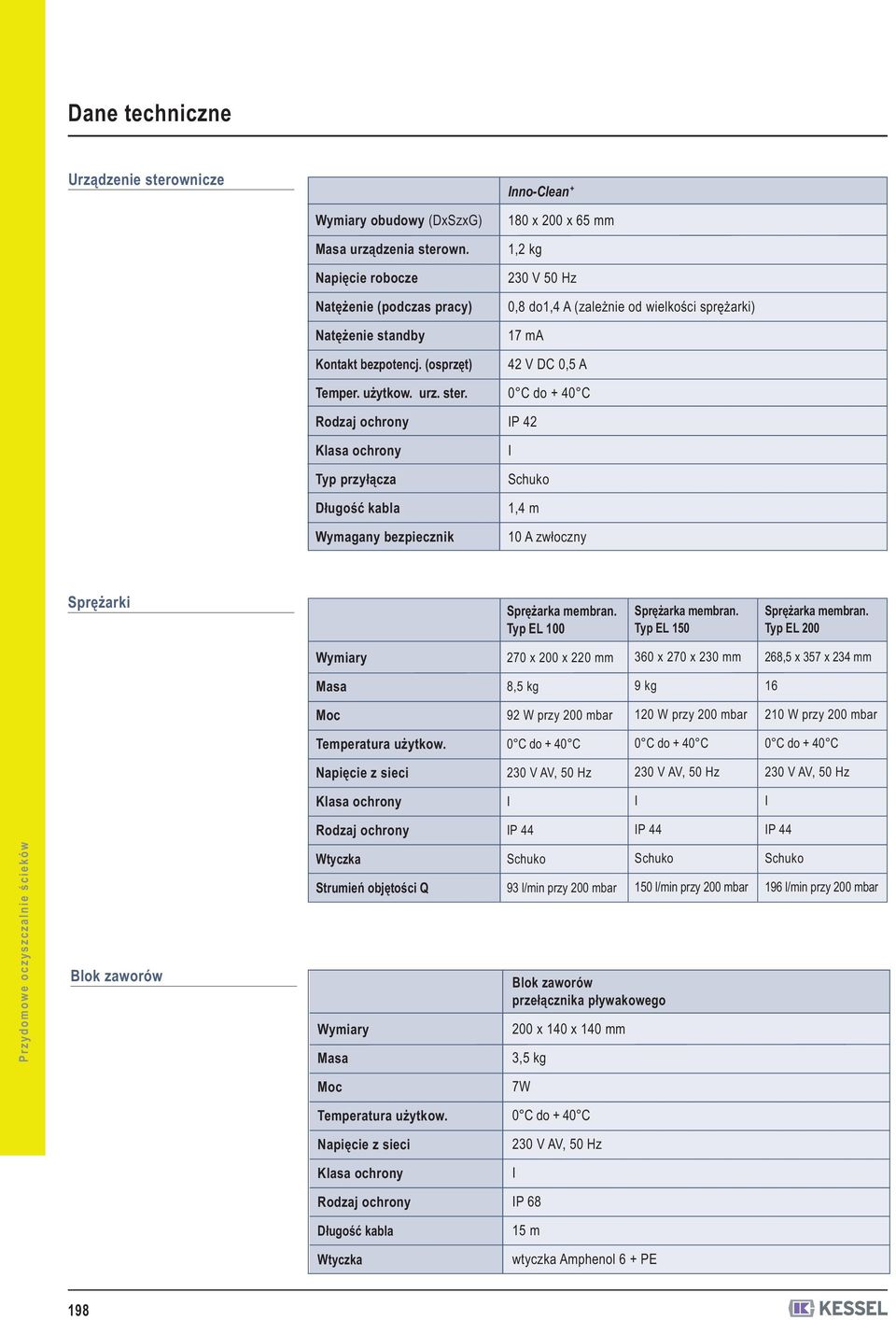

7 nstalacja i zabudowa KESSEL nno-clean zestaw do przezbrajania Zestaw do przezbrajania istniejących zbiorników trzykomorowych w celu uzyskania w pełni biologicznej przydomowej oczyszczalni ścieków działającej na zasadzie osadu czynnego w technologii SBR (sekwencyjny reaktor biologiczny). Moduł SBR przeznaczony jest do oczyszczania ścieków z gospodarstw domowych przy zachowaniu przewidzianych norm stosowanych dla przydomowych oczyszczalni ścieków zgodnie z klasami oczyszczania C, D i C+P. Wyróżniamy w nim: tzw. mechaniczny stopień oczyszczania z efektem buforowania (odpowiada to oczyszczaniu wstępnemu ścieków poprzez sedymentację i flotację w osadniku) oraz dalszy biologiczny stopień oczyszczania za pomocą mikroorganizmów metodą SBR. Urządzenie to oczyszcza ścieki domowe z zawartych w nich związków węgla przy zastosowaniu metody biologicznej i automatycznie dopasowuje się do napływających ilości ścieków. Napowietrzanie mikroorganizmów i mieszanie w komorze biologicznie aktywnej zapewniane jest przez sprężarkę i automatyczne sterowane przez jednostkę sterującą. Sprężarkę i jednostkę sterowania przewidziano jako elementy do swobodnej zabudowy w pomieszczeniu nieprzemarzającym, suchym i nienarażonym na zalanie lub alternatywnie w zewnętrznej szafce. Przewód doprowadzający musi być podłączony do oczyszczalni w sposób zabezpieczony przed przepływem zwrotnym. Poza tym, pozwolenie na zabudowę urządzenia musi wydać odpowiedni organ zajmujący się gospodarką wodną. Cechy zestawu Energooszczędna i łatwa w konserwacji instalacja podnoszenia powietrzem zamiast drogich, zawodnych i wymagających częstych konserwacji pomp zanurzeniowych. Automatyczne rozpoznawanie braku zasilania. Wystarczą dwie konserwacje w ciągu roku. Łatwy montaż polegający na nasadzeniu zestawu na ściankę działową. Małe koszty montażu ze względu na brak konieczności wykonywania prac ziemnych związanych ze zmianą dopływu do urządzenia (poza położeniem rury na kable). Możliwość wyjęcia rury napowietrzającej także przy napełnionym zbiorniku. Opróżnianie przed konserwacją nie jest konieczne. Dzięki zastosowaniu polietylenu urządzenie jest lekkie, odporne na korozje i uszkodzenia mechaniczne. nteraktywne urządzenie sterownicze z obsługą w języku polskim. 196

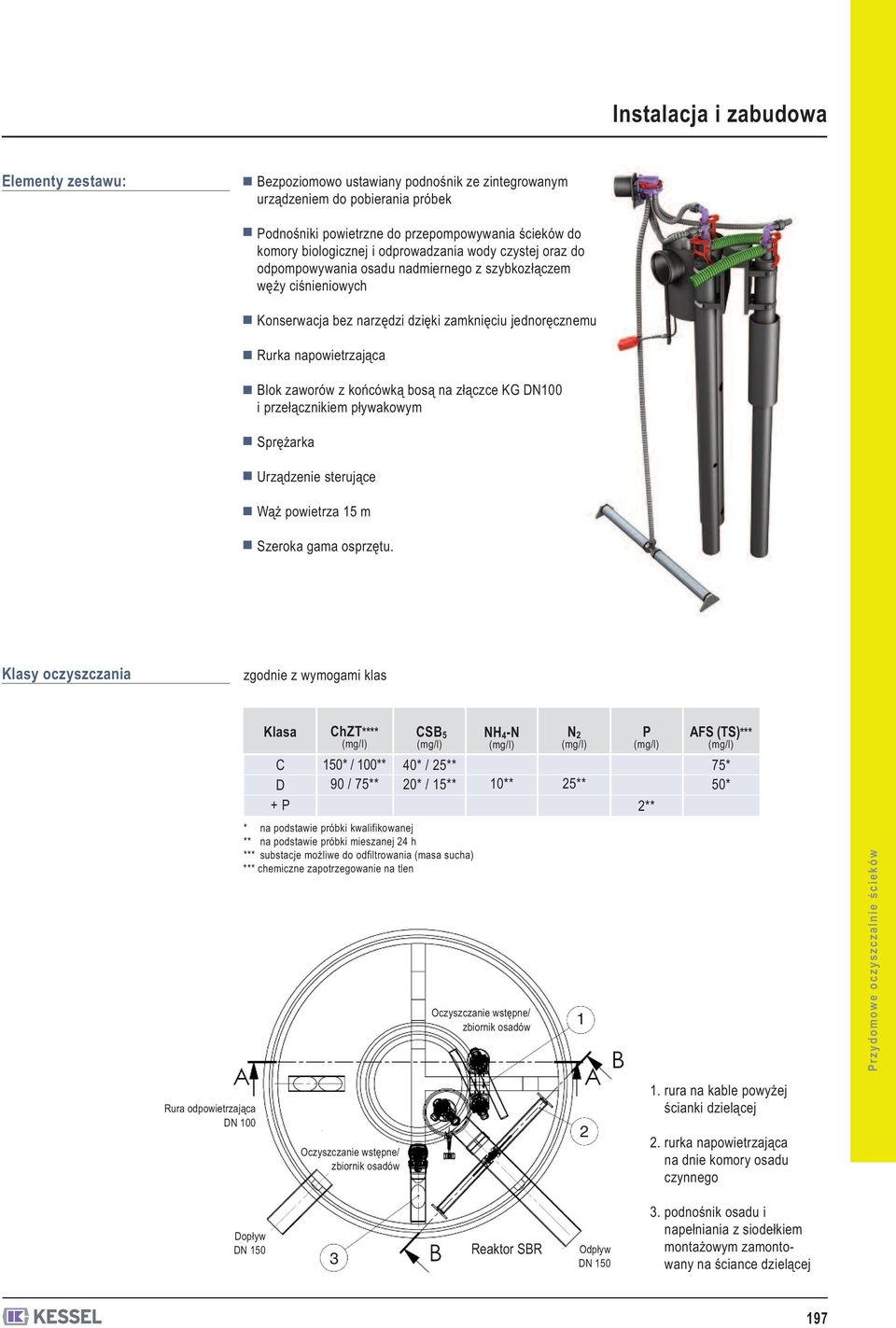

8 nstalacja i zabudowa Elementy zestawu: Bezpoziomowo ustawiany podnośnik ze zintegrowanym urządzeniem do pobierania próbek Podnośniki powietrzne do przepompowywania ścieków do komory biologicznej i odprowadzania wody czystej oraz do odpompowywania osadu nadmiernego z szybkozłączem węży ciśnieniowych Konserwacja bez narzędzi dzięki zamknięciu jednoręcznemu Rurka napowietrzająca Blok zaworów z końcówką bosą na złączce KG DN100 i przełącznikiem pływakowym Sprężarka Urządzenie sterujące Wąż powietrza 15 m Szeroka gama osprzętu. Klasy oczyszczania zgodnie z wymogami klas Klasa C D + P ChZT**** 150* / 100** 90 / 75** CSB 5 40* / 25** 20* / 15** NH 4 -N 10** N 2 25** P 2** AFS (TS)*** 75* 50* * na podstawie próbki kwalifikowanej ** na podstawie próbki mieszanej 24 h *** substacje możliwe do odfiltrowania (masa sucha) *** chemiczne zapotrzegowanie na tlen Oczyszczanie wstępne/ zbiornik osadów 1 Rura odpowietrzająca DN 100 Oczyszczanie wstępne/ zbiornik osadów 2 1. rura na kable powyżej ścianki dzielącej 2. rurka napowietrzająca na dnie komory osadu czynnego Dopływ DN Reaktor SBR Odpływ DN podnośnik osadu i napełniania z siodełkiem montażowym zamontowany na ściance dzielącej 197

9 Dane techniczne Urządzenie sterownicze nno-clean + Wymiary obudowy (DxSzxG) Masa urządzenia sterown. Napięcie robocze Natężenie (podczas pracy) Natężenie standby Kontakt bezpotencj. (osprzęt) Temper. użytkow. urz. ster. Rodzaj ochrony Klasa ochrony Typ przyłącza Długość kabla Wymagany bezpiecznik 180 x 200 x 65 mm 1,2 kg 230 V 50 Hz 0,8 do1,4 A (zależnie od wielkości sprężarki) 17 ma 42 V DC 0,5 A P 42 Schuko 1,4 m 10 A zwłoczny Sprężarki Sprężarka membran. Typ EL 100 Sprężarka membran. Typ EL 150 Sprężarka membran. Typ EL 200 Wymiary 270 x 200 x 220 mm 360 x 270 x 230 mm 268,5 x 357 x 234 mm Masa 8,5 kg 9 kg 16 Moc 92 W przy 200 mbar 120 W przy 200 mbar 210 W przy 200 mbar Temperatura użytkow. Napięcie z sieci 230 V AV, 50 Hz 230 V AV, 50 Hz 230 V AV, 50 Hz Klasa ochrony Rodzaj ochrony P 44 P 44 P 44 Blok zaworów Wtyczka Strumień objętości Q Wymiary Masa Schuko 93 l/min przy 200 mbar Schuko Blok zaworów przełącznika pływakowego 200 x 140 x 140 mm 3,5 kg 150 l/min przy 200 mbar Schuko 196 l/min przy 200 mbar Moc 7W Temperatura użytkow. Napięcie z sieci 230 V AV, 50 Hz Klasa ochrony Rodzaj ochrony P 68 Długość kabla 15 m Wtyczka wtyczka Amphenol 6 + PE 198
