1 Budowa i eksploatacja oczyszczalni ściek cieków w Cukrowni Cerekiew Cerekiew S.A.

2 Spis treści Część ogólna, Charakterystyka techniczna obiektów, Etapy budowy, Przeprowadzenie rozruchu wstępnego, Przeprowadzenie rozruchu technologicznego Eksploatacja.

3 Część ogólna Charakterystyka technologiczna oczyszczalni Teoretyczne warunki prowadzenia procesu z osadem czynnym Charakterystyka technologiczna procesu Charakterystyka ścieków oczyszczonych

4 Charakterystyka technologiczna oczyszczalni Oczyszczalnia została zaprojektowana dla ścieków przemysłowych i obejmuje dwa okresy: okres pierwszy: w czasie kampanii buraczanej, kiedy oczyszczany będzie nadmiar kondensatu z dodatkiem wody spławiakowej w ilości zapewniającej właściwy stosunek ChZT do azotu okres drugi: w czasie,,lato jesień, kiedy oczyszczane będą podczyszczone w wyniku samooczyszczania gromadzone w czasie kampanii buraczanej w stawach akumulacyjnych nadmiarowe wody spławiakowe.

5 Teoretyczne warunki prowadzenia procesu Technologię oczyszczania ścieków dostosowano do specyficznego, kampanijnego charakteru powstających ścieków. Oczyszczanie jest prowadzone metodą niskoobciążonego osadu czynnego z usuwaniem związków biogennych, azotu i fosforu. Przemiany biochemiczne zachodzące w kłaczkach osadu czynnego zależą zarówno od czynników fizycznych jak i chemicznych. Do czynników fizycznych należą: Temperatura Odczyn ph Zasadowość Natlenianie Mieszanie

6 Teoretyczne warunki prowadzenia procesu W biologicznej oczyszczalni ścieków stopnia tlenowego zachodzą procesy: Nitryfikacja (warunki tlenowe), amoniak azotyny (Nitrosomonas) azotyny azotany (Nitrobacter) + + NH O2 NO3 + 2 H + H 2O Denitryfikacja (warunki niedotlenione), azotany + węgiel azot gazowy + biomasa 5 C + 4 NO3 + 2 H 2O 2 N2 + 5 CO2 + 4 OH

7 Zasada działania podczas kamp. buraczanej

8 Zasada działania w okresie,,lato jesień

9 Charakterystyka ścieków oczyszczonych Charakterystyka ścieków odprowadzonych z oczyszczalni przepływ m³/d ChZT 100 mg/l BZT5 20 mg/l azot ogólny 30 mg/l azot amonowy 10 mg/l fosfor ogólny 2 mg/l zawiesina ogólna 35 mg/l temperatura 35 C odczyn 6,5 8,5 Efekty redukcji zanieczyszczeń w ściekach ChZT % BZT % azot ogólny % fosfor ogólny %

10 Schemat technologiczny

11 Reaktor tlenowy Dane techniczne: pojemność 3980 m 3 ładunek doprowadzany (ChZT) 4800 kgo 2 /d czas zatrzymania h wiek osadu 14 dób

12 Reaktor tlenowy, komora denitryfikacji

13 Reaktor tlenowy, komora nitryfikacji

14 Odgazowywacz Dane techniczne: średnica wysokość całkowita 3,0 m 5,7 m

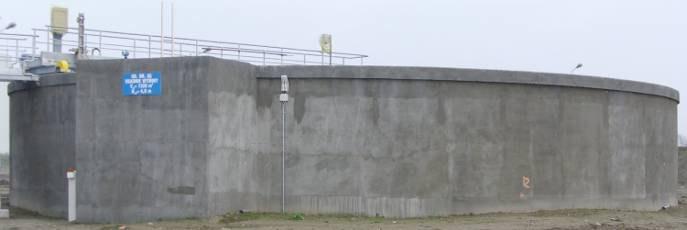

15 Osadnik wtórny Dane techniczne: średnica wysokość całkowita obroty zgarniacza 20,5 m 4,6 m 2,2 / h

16 Osadnik wtórny

17 Budynek techniczny Wyposażenie techniczne: hala pomp ze stacją dmuchaw i wymiennikiem stacja dozowania chemikaliów pomieszczenie chemikaliów pomieszczenie poboru prób rozdzielnia elektryczna pomieszczenie gospodarcze

18 Budynek techniczny

19 Etapy budowy

20 Przeprowadzenie rozruchu wstępnego Próba tlenowa, Wybór i charakterystyka osadu zaszczepiającego, Hodowla tlenowego osadu czynnego, Wpracowanie osadu czynnego, Test gwarancyjny.

21 Próba tlenowa - metoda przeprowadzenia Próba tlenowa została wykonana zgodnie z wymaganiami wytycznych ATV-Merkblatt M209 (1996) z użyciem chlorku kobaltowego (CoCl 2 x2h 2 O) oraz siarczanu sodowego (Na 2 SO 3 ), Pomiary wykonano dwukrotnie, Strumień powietrza podawanego do układu obliczony został na podstawie odpowiednich pomiarów (T, p, sonda przepływu), Podczas prób były czynne wszystkie zespoły inżektorowe,

22 Próba tlenowa - realizacja

23 Próba tlenowa warunki realizacji i wyniki Próba tlenowa zbiornik wysokość słupa wody m 8,4 ilość szt. 2 dmuchawy częstotliwość zasilania Hz 50+30/31 strumień powietrza (rzeczywisty) Nm 3 /h 3120 średnia zdolność natleniania kg/h 314,5 zdolność natlenienia przel. na obl. punkt pracy zdolność natleniania projektowana kg/h kg/h

24 Wybór i właściwości osadu zaszczepiającego Przebadano możliwość użycia jako osadu zaszczepiającego osadów przefermentowanych z trzech oczyszczalni miejskich. Minimalne wymagane stężenie osadu zaszczepiającego określono na 4 kg s.m./m 3 pojemności reaktora (16 ton s.m. osadu). Charakterystyka wybranego osadu zaszczepiającego Zawartość suchej masy 20% Zaw. części organicznych 65% Z 1 g suchej masy organicznej osadu przefermentowanego powstało 0,545 g s.m. osadu czynnego.

25 Wybór i właściwości osadu zaszczepiającego Tlenowy osad czynny jest to zespół mikroorganizmów tworzący skupiska w charakterystycznej formie tzw. kłaczków powstających w środowisku tlenowym w komorach napowietrzania ścieków. Istotą oczyszczania ścieków metodą osadu czynnego jest biodegradacja w których substratami są substancje organiczne ścieków, a czynnikiem utleniającym mikroorganizmy tworzące kłaczki: bakterie, pierwotniaki (forma amebowa, wiciowce, orzęski), wrotki.

26 Wybór i właściwości osadu zaszczepiającego Orzęski Wiciowce Wrotki

27 Hodowla osadu czynnego - opis Napełnienie reaktora oczyszczoną wodą spławiakową (ChZT mgo 2 /dm 3 ) Przepompowanie osadu czynnego z osadnika wtórnego przy jednoczesnej pracy jednej dmuchawy i mieszadła reaktora, Uruchomienie drugiej dmuchawy, Po osiągnięciu, przy minimalnym stężeniu tlenu 2 mgo 2 /dm 3, w komorze reaktora wartości: ChZTścieków poniżej 200 mgo 2 /dm 3, odczynu około 8,0 ph rozpoczęcie dozowania ścieków. Średni czas hodowli osadu wynosi 6 dób

28 Hodowla osadu czynnego - realizacja

29 Wpracowanie osadu czynnego Rozpoczęcie zasilania reaktora ściekami wodą amoniakalną, Po przelaniu ścieków przez odgazowywacz do osadnika wtórnego rozpoczęcie ciągłej recyrkulacji osadu czynnego z osadnika do komory denitryfikacyjnej reaktora tlenowego, Stopniowe zwiększanie (w oparciu o wyniki laboratoryjne) szybkości zasilania oczyszczalni tlenowej ściekami aż do wartości nominalnych, Wpracowanie osadu czynnego uznaje się za zakończone jeżeli: stężenie osadu czynnego wyniesie 4 kg s.m./m 3, indeks objętości osadu < 100 cm 3 /g

30 Test gwarancyjny W okresie siedmiodniowego testu do oczyszczalni zostało wprowadzonych m 3 ścieków na które złożyły się: Woda amoniakalna, Woda spławiakowa jako źródło węgla.

31 Test gwarancyjny uzyskane parametry ChZT mgo 2 /dm 3 23, BZT 5 mgo 2 /dm 3 11, N całkowity mgo 2 /dm 3 7, N amonowy mgo 2 /dm 3 0, N azotanowy mgo 2 /dm 3 3, P całkowity mgo 2 /dm 3 0, Zawiesina Temperatura ph Nazwa parametru Jednostki mgo 2 /dm 3 ºC Parametr osiągnięty 10,43 16,6 7,97 Wymagania kontraktowe ,5 8,5 Wymagania w IPPC ,5-9,0

32 Test gwarancyjny uzyskane wyniki Redukcja Jednostka Test Założenia BZT 5 % ChZT % N ogólny % P ogólny %

33 Eksploatacja Przebieg procesu oczyszczania, Automatyczna kontrola procesu, Wyniki pracy kampanijnej, Awarie i zakłócenia, Efekty pracy oczyszczalni.

34 Przebieg procesu oczyszczania

35 Automatyczna kontrola procesu

36 Automatyczna kontrola procesu Proces oczyszczania ścieków sterowany jest automatycznie: procesor PM803F, system sterowania FREELANCE 2000, Sonda tlenowa Pomiary, regulacja i rejestracja poziomu ścieków, Pomiary, regulacja i rejestracja temperatury ścieków, Pomiary, regulacja i rejestracja przepływu ścieków, Pomiary poziomu i sygnalizacji min/max chemikalii, Sonda do pomiaru ph (ph-metr) automatycznie uruchamiająca dozowanie chemikalii, Inne obwody,

37 Wyniki pracy kampanijnej uzyskane efekty Nazwa parametru Jednostki Parametr osiągnięty Jakość wody w potoku Cisek Wymagania kontraktowe Wymagania IPPC ChZT mgo 2 /dm 3 31,4 17, BZT 5 mgo 2 /dm 3 9,0 4, N całkowity mgo 2 /dm 3 5,3 2, N amonowy mgo 2 /dm 3 1,7 0, N azotanowy mgo 2 /dm 3 2,5 0, P całkowity mgo 2 /dm 3 0,4 0,1 2 2 Zawiesina ph mgo 2 /dm 3 10,6 7, ,4 9,1 6,5 8,5 6,5-9,0

38 Wyniki pracy kamp. - redukcja zanieczyszczeń Redukcja Jednostka Wyniki Założenia BZT 5 % ChZT % N ogólny % Ładunek usunięty w kampanię 2006: ChZT kg BZT kg N ogólny kg P ogólny 185 kg

39 Wyniki pracy kampanijnej - efekty Średnie kampanijne stężenia [mg/dm3] ścieki surowe ścieki oczyszczone ChZT BZT5 N ogólny P ogólny

40 Awarie i zakłócenia

41 Pracująca oczyszczalnia w cukrowni Cerekiew
