1 Przydomowa oczyszczalnia ścieków przemyślane rozwiązanie Wydanie 2017 PL U/o2c/01/ Prospekt handlowy

2 Zaawansowana technologia przyjazna użytkownikowi jest prosta i przemyślana! W ostatnich latach branża przydomowych oczyszczalni ścieków bardzo się rozwinęła. Obecnie kładzie się nacisk na bardzo zaawansowane systemy, wyposażone w dużą ilość pomp, czujników i zaworów. Niestety ze względu na stopień skomplikowania, systemy te są podatne na częste awarie. Kupując oczyszczalnię, otrzymujesz proste, niezawodne i sprawdzone rozwiązanie, które będzie bezpieczne zarówno dla środowiska, jak i dla domowego budżetu. stanowi kolejne udoskonalenie sprawdzonej technologii oczyszczania ścieków SBR i posiada duże zalety, jeśli chodzi o koszty eksploatacji i bezpieczeństwo pracy. Decydując się na zakup przydomowej oczyszczalni ścieków nabywasz produkt o jakości GRAF, a zatem korzystasz z doświadczeń ponad zadowolonych klientów. Dzięki oczyszczanie ścieków jest bezpieczne i ekonomiczne! 50 LAT 50 LAT JAKOŚCI I INNOWACJI DOŚWIADCZENIA 50 LAT JAKOŚCI I INNOWACJI Rezygnacja ze wszystkich zbędnych elementów sprawia, że oczyszczalnia jest niezawodnym rozwiązaniem: 3 Potrzebny jest tylko jeden zbiornik z jedną komorą 3 Mniejsze zużycie energii i mniejsze zużycie elementów 3 Bez elementów mechanicznych zanurzonych w ściekach 3 Bez pomp zanurzonych w ściekach 3 Bez urządzeń elektrycznych zanurzonych w ściekach 3 Bardzo mała ilość osadów ściekowych na zbiornik na wyposażenie techniczne do oczyszczania ścieków

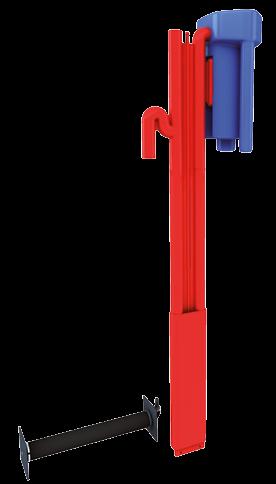

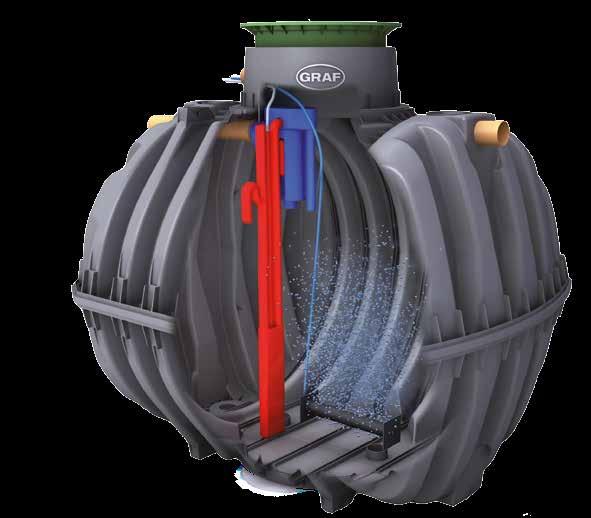

3 jest czystym rozwiązaniem jest liderem pod względem oszczędności potrzebuje tylko trzech operacji do oczyszczenia ścieków Oczyszczanie odbywa się w jednej komorze i tylko w jednym zbiorniku. Dzięki temu odpadają zbędne procesy przepompowywania przy doprowadzaniu ścieków i odprowadzaniu osadu. nie generuje nieprzyjemnych zapachów Dzięki unikalnej technologii oczyszczania, wszystkie ścieki są od razu natleniane. Dlatego oczyszczalnia pracuje bez emisji zapachów. spełnia wszystkie wymogi w zakresie oczyszczania ścieków Przydomowa oczyszczalnia ścieków gwarantuje uzyskanie parametrów ścieków, zgodnych z obowiązującym prawem. Zapewnia to nabywcy wysokie bezpieczeństwo inwestycji. 1. Oczyszczanie ścieków Ścieki dopływają bezpośrednio do strefy biologicznego oczyszczania bez konieczności ich przepompowywania. Napowietrzanie w całym zbiorniku powoduje szybkie rozpoczęcie procesu oczyszczania. Mikroorganizmy rozpoczynają natychmiast oczyszczanie biologiczne. 2. Faza sedymentacji Po zakończeniu procesu napowietrzania przez system sterowania, osad czynny opada na dno zbiornika. W górnej części zbiornika tworzy się warstwa ścieku oczyszczonego. 3. Odprowadzanie ścieku oczyszczonego Oczyszczony ściek jest odpompowywany ze zbiornika i proces oczyszczania może się rozpocząć ponownie. Bardzo mało osadów ściekowych Napowietrzanie całego zbiornika Natychmiastowa aktywacja ścieków Minimalizacja ilości osadów ściekowych Mniej wybieranego osadu Mniejsze koszty Konwencjonalne oczyszczalnie ścieków Minimalne koszty utrzymania Prosta konstrukcja Wysokiej jakości komponenty Brak niepotrzebnej techniki Zintegrowany zbiornik do pobierania próbek Minimalne zużycie energii Bez niepotrzebnego przepompowywania Ekonomiczne elektrozawory Zoptymalizowana pod względem zużycia energii sprężarka membranowa Tylko 46 kwh na osobę i na rok! wyposażenie system sterowania skrzynka elektryczna 3 Konieczny jest tylko jeden powietrzny podnośnik cieczy i jedna operacja przepompowywania! Konwencjonalne przydomowe oczyszczalnie ścieków wymagają do trzech operacji przepompowywania. Nasze rozwiązanie pozwala zaoszczędzić energię i zwiększa żywotność sprężarki, która stanowi serce oczyszczalni. 3 Wytrzymały, wytworzony z jednego kawałka materiału powietrzny podnośnik cieczy. 3 Prosta eksploatacja dzięki zintegrowanemu, samooczyszczającemu się miejscu poboru próbek. STOPIEŃ OCZYSZCZANIA DO 99% 3 Całe wyposażenie techniczne jest umieszczone w obudowie jednostki sterującej, przez co zajmuje niewiele miejsca. 3 Sterowanie mikroprocesorowe zapewnia łatwą obsługę i konserwację. 3 Niezwykle cichy, dzięki sprężarce membranowej prawie nie emitującej hałasu. 3 Elastyczne zastosowanie systemu sterowania 3 Wykonany z wytrzymałego tworzywa sztucznego odpornego na czynniki atmosferyczne 3 Całkowicie uszczelniony od strony gruntu 3 Wysoka ochrona antykorozyjna części elektrycznych 3 Dobry stosunek ceny do jakości 3 Prosty montaż MINIMALNE KOSZTY EKSPLOATACJI ELASTYCZNE ZASTOSOWANIE SYSTEMU STEROWANIA

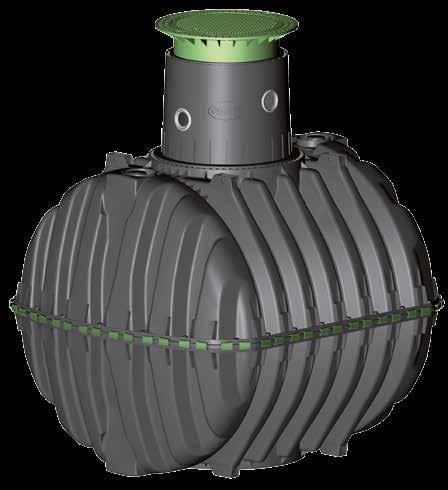

4 zapewnia maksimum bezpieczeństwa i niezawodności Dane techniczne Nie wymaga dużej powierzchni Tylko 4 m² (5 RLM) Niewielkie koszty montażu Długa żywotność i gwarancja 15 lat gwarancji na zbiornik do oczyszczania ścieków, 3 lata na wyposażenie techniczne do oczyszczania ścieków Wysokiej jakości komponenty Prosta technika Duża objętość buforowa zbiornika Przegroda częściowa Wystarczająca pojemność w przypadku przeciążenia Zalety logistyczne Zbiornik Carat RS składa się z dwóch połówek, które można układać na sobie. Umożliwia ta ułożenie i wysyłkę wielu zbiorników na jednej palecie. Te unikalne cechy zbiorników mają bezpośredni wpływ na obniżenie kosztów transportu oraz na zmniejszenie obciążenia środowiska spowodowanego emisją spalin samochodowych. Zalety logistyczne GRAF TV wartości graniczne i parametry oczyszczania ścieków Parametry ścieków Parametry wymagane Wydajność oczyszczania w Polsce * Stopień sprawności ChZT (chemiczne zapotrzebowanie tlenu) 125 mg/l 43 mg/l 94 % BZT 5 (pięciodobowe biochemiczne zapotrzebowanie tlenu) 15 mg/l 7 mg/l 98 % N tot (azot ogólny) 15 mg/l 7,9 mg/l 87 % ZO (zawiesiny ogólne) 35 mg/l 14 mg/l 96 % P tot (Fosfor) 2 mgl/l 1,6 mg/l 80 % *Sprawozdania z badań: PIA B14fka KOSZTY TRANSPORTU MNIEJSZE O 80% Oczyszczalnia dwuzbiornikowa Oczyszczalnia jednozbiornikowa Htot A1 Z1 A2 Oczyszczalnia ścieków Carat RS 3 Zbiornik Carat RS jest w takim samym stopniu rewolucyjny, jak i jego wyposażenie wewnętrzne. Produkcja metodą wtrysku jest unikalna na świecie dla tej wielkości zbiorników. Dzięki unikalnej precyzyjności i dokładności wykonania, wszystkie elementy i przewody podłączeniowe mogą być zamontowane w łatwy sposób i są dokładnie dopasowane. 3 Opatentowana szybkozłączka i uszczelnienie z EPDM umożliwia montaż zbiornika Carat RS bez użycia śrub 3 Łatwe dopasowanie do powierzchni gruntu za pomocą pokrywy nadbudowy (teleskopowa z możliwością regulowania kąta nachylenia) 3 Obracana nadbudowa ułatwia podłączenie 3 Potrzebna tylko jedna pokrywa 3 Wytrzymuje obciążenie ruchem kołowym (samochody osobowe) 1) 3100% szczelności i odporności na korozję 3 Odporna na napór wody gruntowej 1) W połączeniu z żeliwną pokrywą zbiornika Oczyszczalnia jednozbiornikowa RLM Pojemność [litry] Oczyszczalnia dwuzbiornikowa maks. dzienny przepływ [l/d] L2 długość L1 wysokość H tot Dopływ Z1 L1 Odpływ A1 Odpływ A RLM Pojemność [litry] maks. dzienny przepływ [l/d] długość L2 wysokość H tot Dopływ Z1 Odpływ A1 Odpływ A x x x x

5 Przegląd naszych produktów można znaleźć w naszym katalogu EX WYKORZYSTANIE WODY DESZCZOWEJ ROZSĄCZANIE / RETENCJA DESZCZÓWKI OCZYSZCZANIE ŚCIEKÓW ZBIORNIK WIELOFUNKCYJNY Koszty dostawy: Loco fabryka. Aby dowiedzieć się więcej o terminie i warunkach dostawy, należy skontaktować się z najbliższym autoryzowanym dystrybutorem. Zastrzeżenie gwarancyjne: Gwarancja wymieniona w niniejszym dokumencie dotyczy odpowiednich zbiorników podziemnych, a nie poszczególnych części lub akcesoriów, nawet jeśli są one objęte ceną pakietu. W okresie trwania gwarancji bezpłatnie wymieniamy materiał. Usługi dodatkowe nie są wliczone. Zbiornik musi być użytkowany, złożony i zamontowany zgodnie z instrukcjami montażu. W przeciwnym razie gwarancja jest uznawana za nieważną. Uwaga: Wszystkie zbiorniki naziemne należy w pełni opróżnić, jeśli istnieje ryzyko mrozu. Jeśli zbiornik podziemny ma zostać zamontowany w wodzie gruntowej, prosimy o skontaktowanie się z nami przed jego zakupem. W przypadku wszystkich wymiarów i danych technicznych podanych w niniejszym dokumencie zastrzega się zakres tolerancji wynoszący ± 3%. W zależności od typu przyłącza objętość użyteczna zbiornika podziemnego może być o maksymalnie 10% mniejsza niż pojemność zbiornika. Zastrzega się prawo do zmian technicznych i błędów. Szczegółowe informacje, metody i standardy dotyczące poszczególnych produktów mogą zmienić się w wyniku udoskonaleń technicznych i przepisów środowiskowych. Do wszystkich zapytań ofertowych oraz umów zastosowanie mają nasze ogólne warunki sprzedaży i dostawy (z dn ). Warunki sprzedaży i dostawy wysyłamy na żądanie. Otto Graf GmbH / U/o2c/01/ / PL Prawa autorskie do zdjęć: Fotolia.com: boguslaw (strona 1) GRAF Polska Sp. z o.o. Ul. Unii Europejskiej Skierniewice Tel.: Faks: info@grafpolska.pl
