1 ROZDZIAŁ 7. Warstwy Zapewne jeszcze pami tasz czasy przezroczystych folii, na których kreśliłeś poszczególne elementy rysunku, na jednej np. kontury brył, na drugiej opisy, a na trzeciej wymiary. Praca taka na pewno umożliwiała wykonanie rysunku, który jest czytelniejszy, jednak stworzenie go było dość kłopotliwe i wymagało dużego doświadczenia. W programie AutoCAD 2000 poszczególnym arkuszom folii odpowiadaj tzw. warstwy. Operowanie nimi w praktyce jest bardzo proste i na pewno nie stwarza tylu problemów, co rysowanie na fali. 1. MenedŜer warstw Operacje, takie jak utworzenie nowej warstwy, zarz dzanie czy zmiana kolorów, mog być wykonane w oknie dialogowym Menedżer cech warstw, które otworzyć można poprzez: wpisanie w linii poleceń wyrazu warstwa (wa), kliknij przycisku Warstwa znajduj cego si na pasku narz dzi Przybory, wybranie pozycji Warstwa... znajduj cej si w menu rozwijanym Format. Kilka słów teorii. Pojedyncza warstwa posiada wiele nastaw, dzi ki którym staje si podobna do przezroczystej folii. Określone ustawienia symbolizuj ikony, które znajduj si w oknie menedżera oraz na liście rozwijanej: wł cz/wył cz - pokazuje lub ukrywa wybrane warstwy, ukryte warstwy s regenerowane wraz z rysunkiem; zablokuj/odblokuj - wybrana warstwa nie b dzie wyświetlana, kreślona oraz regenerowana;

2 Rozdział 7.» Warstwy 111 Rysunek 7.1. Okno dialogowe Menedżer cech warstw Filtry warstw Dodatkowe opcje wyświetlania Przyciski menedżera warstw Nazwa warstwy Pole istniej cych warstw I zamknij/otwórz - warstwa jest wyświetlana jednak nie można poddać j edycji, do zamkni tej warstwy można dodawać obiekty; > kreśl/nie kreśl - blokuje warstw przed kreśleniem (nie b dzie drukowana). Ćwiczenia 1. Otwórz okno dialogowe Menedżer cech warstw, nast pnie, by utworzyć now warstw naciśnij przycisk Nowa. W polu warstw pojawi si dodatkowa linijka oznaczaj ca nast pn warstw z polem Nazwa w stanie edycji. Nazwij j Kontur". Utwórz nast pn warstw z przypisanym kolorem niebieskim, nazwij j Wymiary". By zmienić kolor przypisany warstwie kliknij nazw koloru, a po chwili pojawi si nast pne okno dialogowe Wybierz kolor, gdzie zdecyduj si na określon barw. Utwórz jeszcze jedn warstw o kolorze czerwonym, nazwij j Opis". Zamknij okno menedżera korzystaj c z przycisku OK.

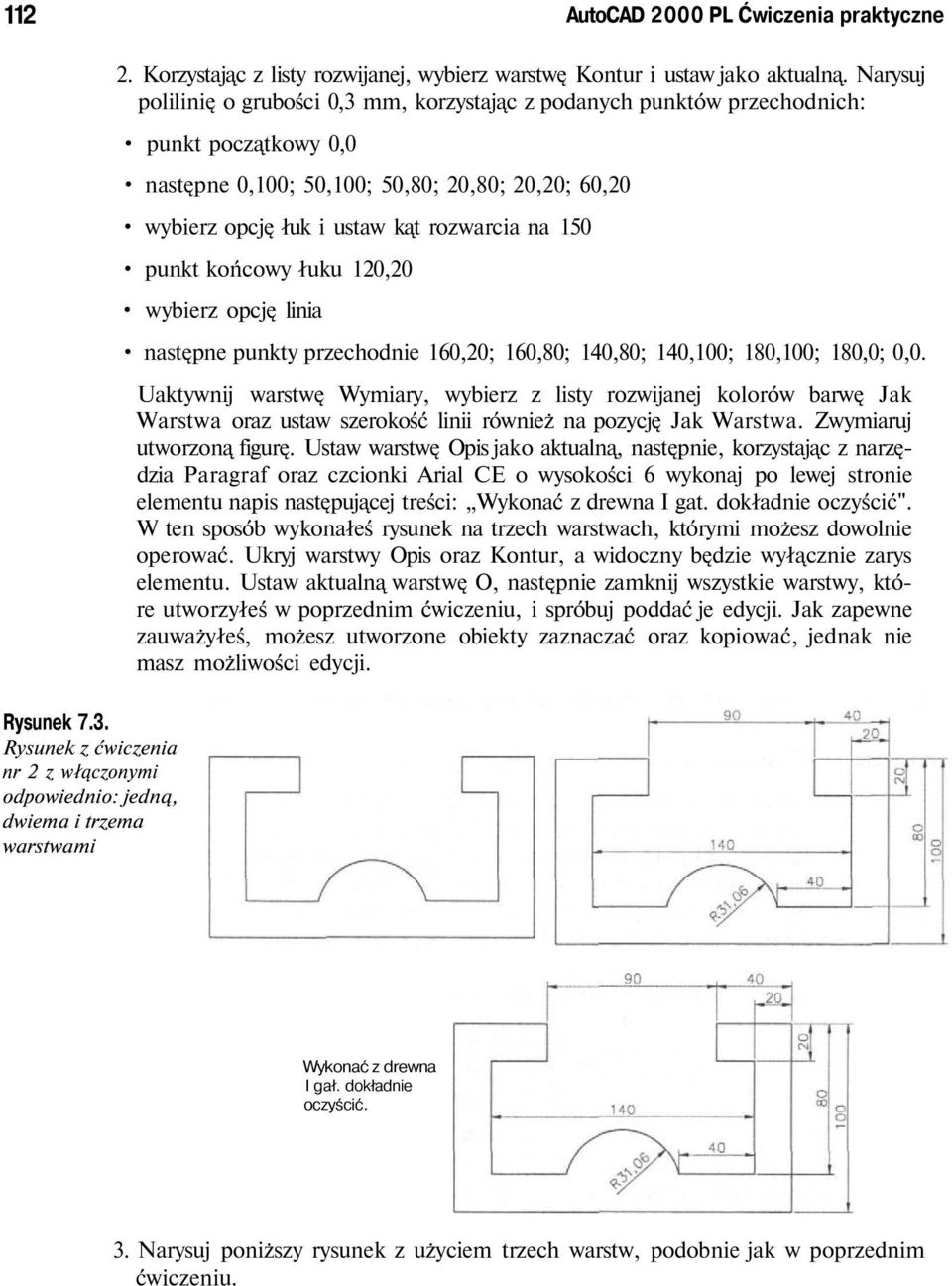

3 112 AutoCAD 2000 PL Ćwiczenia praktyczne Rysunek 7.3. Rysunek z ćwiczenia nr 2 z wł czonymi odpowiednio: jedn, dwiema i trzema warstwami 2. Korzystaj c z listy rozwijanej, wybierz warstw Kontur i ustaw jako aktualn. Narysuj polilini o grubości 0,3 mm, korzystaj c z podanych punktów przechodnich: punkt pocz tkowy 0,0 nast pne 0,100; 50,100; 50,80; 20,80; 20,20; 60,20 wybierz opcj łuk i ustaw k t rozwarcia na 150 punkt końcowy łuku 120,20 wybierz opcj linia nast pne punkty przechodnie 160,20; 160,80; 140,80; 140,100; 180,100; 180,0; 0,0. Uaktywnij warstw Wymiary, wybierz z listy rozwijanej kolorów barw Jak Warstwa oraz ustaw szerokość linii również na pozycj Jak Warstwa. Zwymiaruj utworzon figur. Ustaw warstw Opis jako aktualn, nast pnie, korzystaj c z narz dzia Paragraf oraz czcionki Arial CE o wysokości 6 wykonaj po lewej stronie elementu napis nast puj cej treści: Wykonać z drewna I gat. dokładnie oczyścić". W ten sposób wykonałeś rysunek na trzech warstwach, którymi możesz dowolnie operować. Ukryj warstwy Opis oraz Kontur, a widoczny b dzie wył cznie zarys elementu. Ustaw aktualn warstw O, nast pnie zamknij wszystkie warstwy, które utworzyłeś w poprzednim ćwiczeniu, i spróbuj poddać je edycji. Jak zapewne zauważyłeś, możesz utworzone obiekty zaznaczać oraz kopiować, jednak nie masz możliwości edycji. Wykonać z drewna I gał. dokładnie oczyścić. 3. Narysuj poniższy rysunek z użyciem trzech warstw, podobnie jak w poprzednim ćwiczeniu.

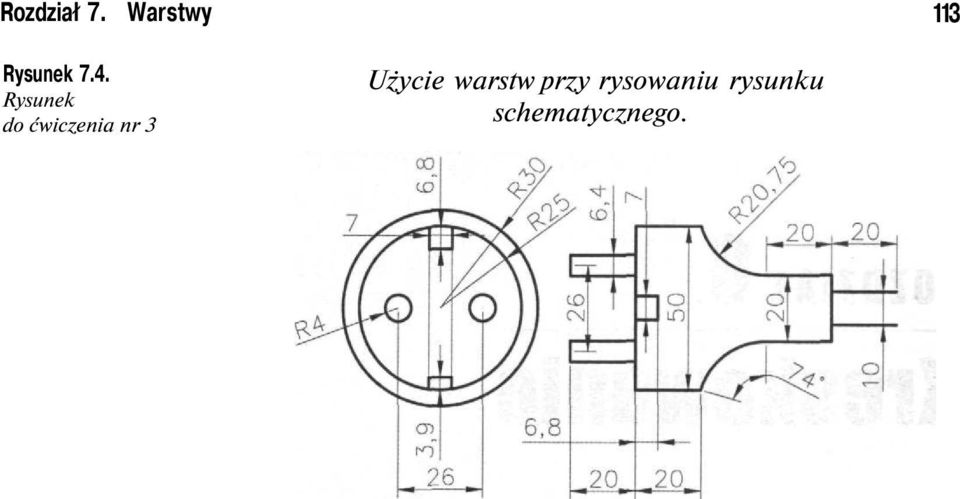

4 Rozdział 7. Warstwy 113 Rysunek 7.4. Rysunek do ćwiczenia nr 3 Użycie warstw przy rysowaniu rysunku schematycznego.

5 ROZDZIAŁ 8. Kreskowanie Kreskowanie stosowane w rysunkach spełnia, dość istotn rol m.in. kreskuj c oznaczamy poszczególne płaszczyzny przekroju czy też materiał, z którego wykonana jest np. ściana. W praktyce jednak r czne pokrycie określonym wzorem płaszczyzny elementu jest dość uci żliwe i czasochłonne. Dlatego też kreskowanie w programie Auto- CAD 2000 jest jedn z czynności, na której zaoszcz dzamy wiele czasu, ponieważ przy poprawnie wykonanym rysunku zakreskowanie płaszczyzn nie zajmuje wi cej niż jedn minut. 1. Kreskowanie z uŝyciem okna dialogowego Kreskowanie do granic Operacj kreskowania zaczynamy od otworzenia okna dialogowego Kreskowanie do granic, można to uczynić na wiele sposobów, poprzez: wpisanie w linii poleceń wyrazu gkreskuj (gk lub kra), wybranie z menu dialogowego Rysuj pozycji Kreskuj..., naciśni cie przycisku Kreskuj znajduj cego si na pasku narz dzi Rysuj. Na zakładce Szybki (rysunek 8.1), w której użytkownik definiuje wygl d wzoru kreskowania. Natomiast sposób kreskowania i ustawienia obwiedni określany jest w zakładce Zaawansowany (rysunek 8.2).
