1 Vento V Connect Cyklonowe odgazowanie próżniowe Dla systemów grzewczych i solarnych oraz systemów wody chłodniczej

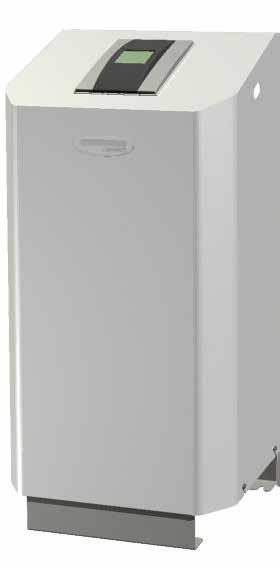

2 IMI NEUMATEX / Usuwanie powietrza i zanieczyszczeń / Vento V Connect Vento V Connect Vento V Connect jest cyklonowym odgazowywaczem próżniowym dla systemów grzewczych i solarnych oraz systemów wody chłodniczej. Jego stosowanie jest szczególnie zalecane tam, gdzie wymagana jest wysoka wydajność, kompaktowa konstrukcja oraz precyzja. Nowy sterownik BrainCube Connect daje większe możliwości komunikacji i przesyłania danych np. do systemu BMS system, komunikacji z innymi sterownikami BrainCube jak również zdalnej obsługi systemu utrzymania ciśnienia wraz z podglądem parametrów pracy w trybie on-line. Wyróżniające cechy > > Wyższa sprawność cyklonowego odgazowania próżniowego Co najmniej 50% wyższa wydajność w porównaniu do innych systemów odgazowywania próżniowego. > > Bezpośrednie odgazowanie wody uzupełniającej Dodatkowa ochrona przed korozją. > > Łatwy rozruch, zdalny dostęp i wykrywanie usterek Automatyczna kalibracja i standardowe zintegrowane przyłącza do naszego serwera sieciowego IMI i do BMS. Dane techniczne Zastosowanie: Instalacje grzewcze, solarne i chłodnicze. Dla instalacji zgodnych z EN 12828, EN 12976, ENV 12977, EN 12952, EN Media: Nieagresywne i nietoksyczne. Możliwa praca ze środkiem przeciw zamarzaniu o stężeniu do 50%. Ciśnienie: Min. dopuszczalne ciśnienie, Smin: -1 bar Max. dopuszczalne ciśnienie, S: Sprawdź w danych technicznych produktu. Temperatura: Min. dopuszczalna temperatura, TSmin: 0 C Max. dopuszczalna temperatura, TS: 90 C Max. dopuszczalna temperatura otoczenia, TA: 40 C Min. dopuszczalna temperatura otoczenia, TAmin: 0 C Napięcie zasilające: 1 x 230V (-/+ 10%), 50 Hz rzyłącza elektryczne: 1 gniazdo wtykowe (z wtyczką licznika) dla napięcia zasilania 230V (bezpieczniki zewnętrzne według zapotrzebowania mocy i lokalnych norm elektrycznych) 3 bezpotencjałowe wyjścia (NO) do alarmu zewnętrznego (230V maks. 2A) 1 RS 485 In/Out 1 gniazdo wtykowe Ethernet RJ45 1 gniazdo wtykowe USB Hub Stopień ochrony: I 54 zgodnie z EN rzyłącza mechaniczne: Sin1: wlot z systemu G3/4 Sout: wylot do systemu G3/4 Swm: wlot wody uzupełniającej G3/4 Materiał: Komponenty metalowe kontaktujące się z medium: stal węglowa, żeliwo, stal nierdzewna, AMETAL, mosiądz, spiż. Transport i przechowywanie: W suchych pomieszczeniach o temperaturze powyżej 0 C Certyfikaty: osiada certyfikat CE zgodny z wymaganiami wytycznych europejskich 2004/108/EC, 2006/95/EC. 2

3 Funkcje, wyposażenie, cechy Urządzenie sterujące : - Sterowanie BrainCube Connect zapewniające inteligentne, całkowicie automatyczne, bezpieczne działanie systemu. Autooptymalizacja z funkcją pamięci. - Rezystancyjny podświetlany kolorowy wyświetlacz dotykowy 3.5 TFT. Interfejs internetowy z pilotem i podgląd na żywo. rzyjazne dla użytkownika, intuicyjny układ menu z obsługą dotknij-przesuń, procedura uruchomienia krok po kroku i bezpośrednia pomoc w oknach pop-up. Wszystkie istotne parametry i stan pracy wyświetlane w postaci zwykłego tekstu lub graficznie w kilku językach. - Standardowe zintegrowane złącze (Ethernet, RS 485) do serwera sieciowego IMI i do BMS (protokół Modbus i IMI neumatex). - Aktualizacja oprogramowania i rejestracja danych możliwa przez złącze USB - Rejestracja danych i analiza systemu, pamięć chronologii komunikatów z priorytetyzacją, zdalne sterowanie z podglądem na żywo. - Okresowy, automatyczny autotest, codzienne sprawdzanie próżni. W razie potrzeby BrainCube Connect generuje sygnał alarmowy. - Metalowa pokrywa wysokiej jakości. Odgazowanie próżniowe - Wydajność około 1000 l/h. - Vacusplit: program odgazowania do pracy ciągłej w technologii cyklonu. ara przy nasyceniu prawie 100%. Ekologiczne, automatyczne działanie, gdy nie wykryto powietrza, mniejsze zużycie energii elektrycznej przez pompę. - Odgazowanie Oxystop: bezpośrednie odgazowanie wody uzupełniającej. Znaczna redukcja tlenu w wodzie uzupełniającej. Bezpieczne odgazowanie wody procesowej i uzupełniającej w specjalnym naczyniu cyklonowym (wewnątrz Tecbox), przy niskiej temperaturze w naczyniu wzbiorczym, bez konieczności izolowania naczynia. Ochrona systemu przed korozją. Uzupełnianie wody - Fillsafe: monitorowanie i kontrola ilości wody uzupełniającej oparta na zintegrowanym pomiarze objętości oraz sterowaniu za pomocą elektrozaworu. - rzyłącze dla opcjonalnego urządzenia uzupełniania leno BA4R/AB5(R) spełniajacego normę EN 1717 w zakresie zabezpieczenia instalacji wodociągowej przed wtórnym zanieczyszczeniem. DNe standardowe wartości dla rur przyłączeniowych dla Vento V_ V_4.1 V_6.1 V_8.1 V_10.1 V_14.1 Długość do ok. 5 m DNe Długość do ok. 10 m DNe Długość do ok. 30 m DNe Szybki dobór Zakres pracy (ciśnienie robocze) jednostek Typ V 4.1 V 6.1 V 8.1 V 10.1 V bar dpu V_4.1 V_6.1 V_8.1 V_10.1 V_14.1 dpu min bar dpu max bar

4 IMI NEUMATEX / Usuwanie powietrza i zanieczyszczeń / Vento V Connect Wyposażenie rzyłącza do instalacji (średnica rur) Vento V_: tabela DNe leno Uzupełnianie w formie układu nadzoru i utrzymania ciśnienia z Vento V Connect. Sterowanie odbywa się poprzez sterownik BrainCube wbudowany w jednostkę Vento V. leno - uzupełnianie: Moduł zmiękczania wody i demineralizacji w połączeniu z Vento V Connect. Sterowanie poprzez BrainCube i Transfero. odłączone urzadzenie uzdatniania wody (zmiękczacz) musi mieć minimalny przepływu 1300 l/h. Jeśli jednostka uzdatniania ma niższy przepływ musi być zastosowany ogranicznik przepływu na wlocie wodomierza (240 l/h ogranicznik przepływu jest wbudowany z Vento). Zeparo Szybki odpowietrznik Zeparo ZUT lub ZU w każdym punkcie szczytowym do odpowietrzania przy napełnianiu i napowietrzania przy opróżnianiu. Separator do oddzielania zanieczyszczeń i magnetytu w każdej instalacji, w głównym przewodzie powrotnym, prowadzącym do źródła. Inny osprzęt, produkty i szczegóły doboru: Karta danych leno Refill, Zeparo i Akcesoria. Zasada działania systemu Vento V Szary obszar jest opcjonalny leno / leno Refill leno BA4 R Vento V.1 E(C) leno AB 5 Sin1 Sout T SYS leno AB5 R + leno Refill V 10/14 T ECO V3 leno BA4 R + leno Refill Swm V1 T W WM FL Instalacja +5 C C 1x230V

5 rzykładowy schemat Vento V.1 E Connect dla ogrzewania z 1 pompą, z cyklonowym odgazowaniem próżniowym, urządzenie leno BA4 R do uzupełniania oraz leno Refill do uzdatniania: zmiękczania oraz demineralizacji wody uzupełniającej. Dla instalacji grzewczych, temperature powrotu tr 90 C (konieczne dopasowanie do potrzeb indywidualnych) ZUT tmax DSV...DGH Statico SD/SU min SD 80 Hst Q psvs DLV tr > 500 mm Sout Sin1 Zeparo G Force DNe pw 2-10 bar tw 5-65 C Swm Vento Connect Vento V 1.EC Connect dla chłodzenia z 1 pompą, z cyklonowym odgazowaniem próżniowym i leno BA4 R do uzupełniania wody. Dla instalacji chłodniczych, temperatura powrotu 0 C < tr (konieczne dopasowanie do potrzeb indywidualnych) ZUT tmax DSV...DGH Statico SD/SU min SD 80 Hst Q psvs DLV tr > 500 mm Sout Sin1 Zeparo G Force DNe pw 2-8 bar tw 5-30 C Swm Vento Connect Zeparo G-Force do centralnej separacji zanieczyszczeń. Zeparo ZUT do automatycznego odpowietrzania przy napełnianiu i napowietrzania przy opróżnianiu. Inny osprzęt, produkty i szczegóły doboru: Karta danych leno, Zeparo i Akcesoria 5

6 IMI NEUMATEX / Usuwanie powietrza i zanieczyszczeń / Vento V Connect, Vento V Connect dla ogrzewania B Vento V.1 E Connect Urządzenie do cyklonowego odgazowania próżniowego. 1 pompa, 2 elektrozawory, 1 urządzenie do cyklonowego odgazowania próżniowego, przyłącze do uzupełniania z elektrozaworem i licznikiem oraz kontraola Brain Cube Connect. H T Typ B H T m el [kw] VNd [m³] SL [db(a)] dpu 10 bar (S) V 4.1 E , ~55* 1-2, V 6.1 E ,1 300 ~55* 1,5-3, V 8.1 E ,4 300 ~55* 2-4, V 10.1 E ,7 300 ~60* 3,5-6, bar (S) V 14.1 E ,7 300 ~60* 5, T = Głębokość urządzenia. VNd = ojemność wodna, do której pasuje urządzenie el = Moc przyłączowa elektryczna dpu = Zakres ciśnienia roboczego *) raca pompy, Vento V Connect dla chłodzenia B Vento V.1 EC Connect Urządzenie do cyklonowego odgazowania próżniowego. 1 pompa, 2 elektrozawory, 1 urządzenie do cyklonowego odgazowania próżniowego, przyłącze do uzupełniania z elektrozaworem i licznikiem oraz kontraola Brain Cube Connect. Izolacja do utrzymania niskiej temperatury z zabezpieczeniem przed kondensacją pary. H T Typ B H T m el [kw] VNd [m³] SL [db(a)] dpu 10 bar (S) V 4.1 EC , ~55* 1-2, V 6.1 EC ,1 300 ~55* 1,5-3, V 8.1 EC ,4 300 ~55* 2-4, V 10.1 EC ,7 300 ~60* 3,5-6, bar (S) V 14.1 EC ,7 300 ~60* 5, T = Głębokość urządzenia. VNd = ojemność wodna, do której pasuje urządzenie el = Moc przyłączowa elektryczna dpu = Zakres ciśnienia roboczego *) raca pompy 6

7 leno water - urządzenia do uzupełniania wody B L leno BA4 R Urządzenie do uzupełniania wody dla Vento/Transfero Connect. Składa się z zaworu odcinającego, zaworu zwrotnego, filtra oraz zaworu antyskażeniowego typ BA (klasa ochrony 4) wg normy EN Z przyłączem dla modułu leno Refill. rzyłącze (Swm): G1/2. H Typ S B L H m qwm [l/h] BA4 R , H1 T leno AB5 Urządzenie do uzupełniania wody dla Vento/Transfero Connect. Składa się ze zbiornika wyrównawczego typ AB ( klasa ochrony 5) wg normy EN Instalowane z tyłu jenostki podstawowej. Może być użyte dla modułu zmiękczającego, który nie spełnia wymagań qwm min 1300 l/h więc nie może być podłaczony bezpośrednio. H2 Typ S T H1 H2 m qwm [l/h] AB , T H1 leno AB5 R Urządzenie do uzupełniania wody dla Vento/Transfero Connect. Składa się z leno BA4 R zaworu antyskażeniowego oraz modułu AB5, norma EN 1717 klasa ochrony 5. H2 Typ S T H1 H2 m qwm [l/h] AB5 R , qwm = maksymalny przepływ wody uzupełniającej. T = Głębokość urządzenia. Informacje dodatkowe: rojektowanie instalacji: oradnik Wytyczne projektowe. rogram doboru: HySelect dostępny. Skróty i pojęcia: oradnik Wytyczne projektowe. Leksykon. Inny osprzęt, produkty i szczegóły doboru: Karta danych leno, Zeparo i Akcesoria 7

8 IMI NEUMATEX / Usuwanie powietrza i zanieczyszczeń / Vento V Connect Schemat elektryczny Zasilanie elektryczne Vento V F201 Sicherung/ fusible/ fuse 10 A / 250V / 5x20 Klemmen Ausführung Version des bornes Terminal execution 230 V 50 Hz V V V LINE /C1 V1 V3 V4 WM V2 /C2 OD1OD2 OD3 OD4 L N E L N E L N E L N E L N E Achtung: Fremdspannung Attention: tension externe Attention: external voltage G erätestecker Fiche Main plug 16 A M 1 ~ C NO C NO C NO *A *A max. 2A Leitungsabsicherung bauseits rotection de la ligne max. 2A par l `installateur max. 2A line protection by c ontractor Netzversorgung Alimentation electrique Network supply 230V/50 Hz 10A / 3 x 1,0 mm² 1 V1 umpe Ü berströmv entil ompe ump V anne de decharge Spill valve V3 umpenv entil V annes de pompe ump valve WM Nachspeisev entil V anne d`appoint d`eau Water make up valve Meldungen Gebäudeleittechnik rogrammierbar, Zuordnung nach Menü arameter Report de messagevers la GTC, affection siuvant menu-parametres B uilding control reports, allocation acc. to menu-parameter Bezpieczne połaczenia niskonapięciowe Klemmen Ausführung V Version des bornes V Terminal execution V SELV IA5 IA4 IA3 IA2 IA1 ID4 ID3 ID2 ID1 OA2 OA1 IDA2 IDA1 GND IN + GND IN + GND IN + E E E GN GN GN OUT + OUT + OUT + S ensor S ensor Anlagendruck Vak uum T W T SYS C apteur de C apteur de vacuum pression T W T SYS Vac uum ressure s ensor T W s ensor TSYS ECO Schalter T ECO C ontacteur Eco T ECO Eco switch T ECO ołączenia interfejsu komunikacyjnego Jumper (RS485) off = Offen / stationne / open on = Gesteckt / branche / connect ID6 ID5 IDA3 GND IN GND IN GND IN RS 485 IN OUT A B S A B S SHIELD SHIELD WH GN GY GY GY GY + NN q FT LAN / Ethernet K ontaktwasserzähler Compteur d` eau a impulsions Flow sensor A B S A B S RS458 USB rodukty, teksty, fotografie, rysunki oraz wykresy w tym dokumencie mogą być zmienione przez IMI Hydronic Engineering bez wcześniejszego zawiadomienia oraz podania powodu. o najnowsze informacje o naszych produktach prosimy o wizytę na stronie RSV L Vento V Connect ed
